KHB90460XA - Hotte ZANKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Zanker
Modèle	KHB90460XA
Dimensions (L x P x H)	90 cm x 50 cm x 90 cm (estimé)
Poids net	Environ 12 kg
Alimentation électrique	230 V, 50 Hz
Puissance moteur	200 W (estimé)
Éclairage	2 ampoules LED E14, 4 W chacune
Niveaux de vitesse	3 vitesses + arrêt
Débit d'air maximal	600 m³/h (estimé)
Niveau sonore	55-65 dB selon vitesse (estimé)
Type d'installation	Version aspirante ou filtrante
Matériau	Acier inoxydable
Filtres à graisse	Filtres métalliques lavables (2 mois)
Filtre à charbon	Filtre à charbon actif, remplacement tous les 4 mois
Distance minimale de sécurité	65 cm entre la hotte et la table de cuisson
Protection environnementale	Recyclage selon directives locales

FOIRE AUX QUESTIONS - KHB90460XA ZANKER

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm, sauf indication contraire dans la notice de la table de cuisson.

Puis-je utiliser la hotte en version aspirante ?

Oui, la hotte peut être installée en version aspirante (évacuation extérieure) ou en version filtrante (recyclage intérieur). La version aspirante est recommandée pour une meilleure efficacité.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois à la main avec un détergent neutre ou au lave-vaisselle. Une décoloration éventuelle n'affecte pas leur efficacité.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 4 mois, ou plus souvent en cas d'utilisation intensive.

Comment changer les ampoules ?

Débranchez d'abord la hotte. Attendez que les ampoules refroidissent. Remplacez par des ampoules de même type (E14, 4W). Pour les modèles à projecteur, contactez le service technique.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout danger.

La hotte doit-elle être reliée à la terre ?

Vérifiez la plaque signalétique : si le symbole ☐ figure, l'appareil est en classe II et ne nécessite pas de mise à la terre. Sinon, la mise à la terre est obligatoire.

Comment utiliser les commandes ?

Les commandes sont : A pour l'éclairage, B pour la 1ère vitesse, C pour la 2ème vitesse, D pour la 3ème vitesse. Le moteur s'éteint en position 0.

Puis-je flamber des aliments sous la hotte ?

Non, il est interdit de flamber des mets sous la hotte en raison du risque d'incendie.

La hotte peut-elle être utilisée par des enfants ?

Cet appareil peut être utilisé par des enfants de plus de 8 ans sous surveillance. Le nettoyage ne doit pas être effectué par des enfants sans surveillance.

MODE D'EMPLOI KHB90460XA ZANKER

: light OFF : light ON

LIGHTING

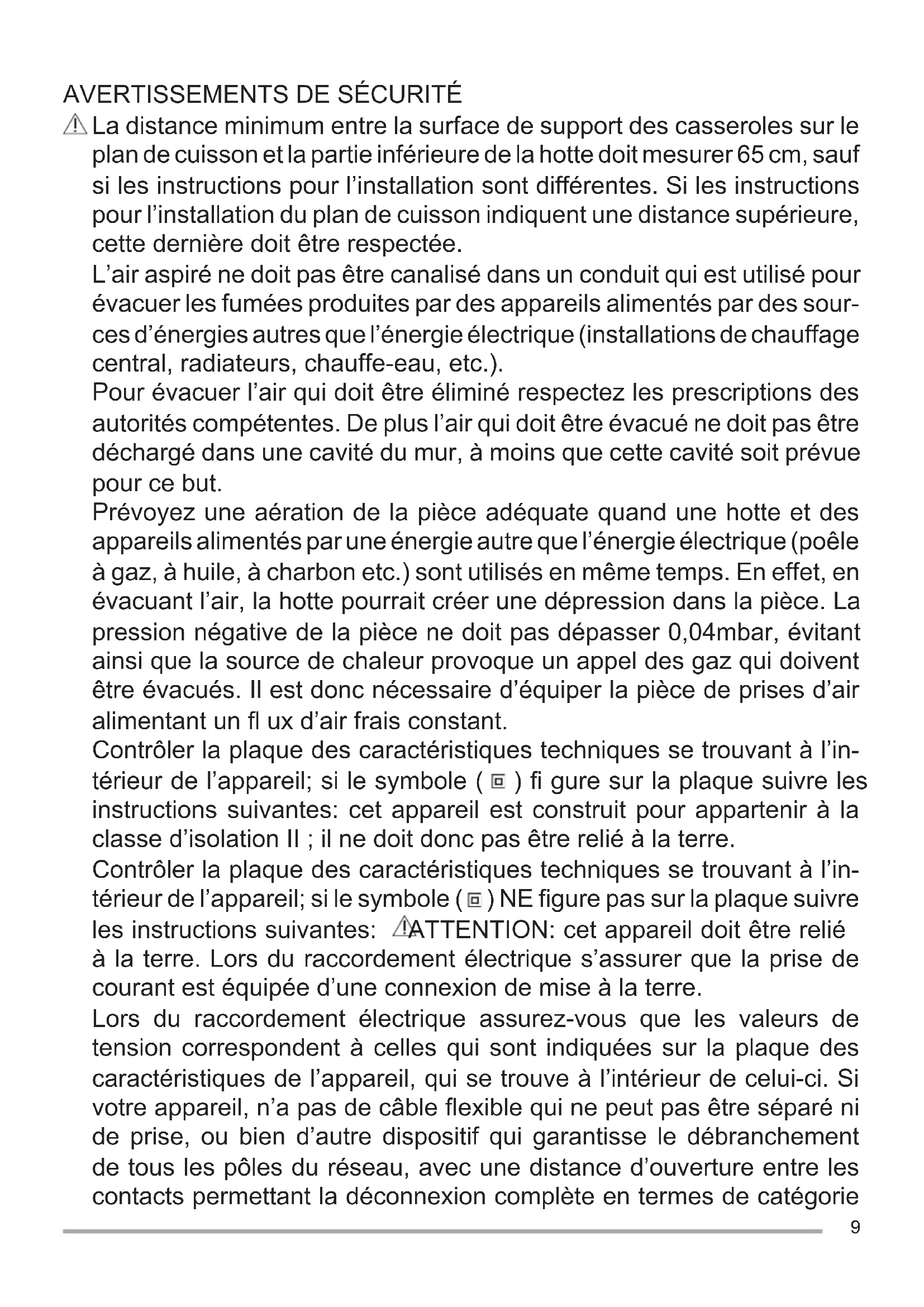

⚠️ La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit mesurer 65 cm, sauf si les instructions pour l'installation sont différentes. Si les instructions pour l'installation du plan de cuisson indiquent une distance supérieure, cette dernière doit être respectée.

L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.).

Pour évacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.

Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un fl ux d'air frais constant.

Contrôler la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (☐) fi gure sur la plaque suivre les instructions suivantes: cet appareil est construit pour appartenir à la classe d'isolation II ; il ne doit donc pas être relié à la terre.

Contrôler la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (☐) NE figure pas sur la plaque suivre les instructions suivantes: ⚠ATTENTION: cet appareil doit être relié à la terre. Lors du raccordement électrique s'assurer que la prise de courant est équipée d'une connexion de mise à la terre.

Lors du raccordement électrique assurez-vous que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts permettant la déconnexion complète en termes de catégorie

de surtension III, ces dispositifs de séparation du réseau doivent alors être prévus dans l'alimentation électrique en conformité avec les règles de l'installation. Si votre appareil est muni d'un câble d'alimentation, positionner l'appareil de manière à ce que la fi che soit accessible.

Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur ou son service d'assistance technique, ou toutefois par une personne adéquatement qualifiée, afin d'éviter tout danger.

⚠ Avertissement: Si vous n'installez pas les vis ou dispositifs de fixation conformément à ces instructions cela pourrait engendrer des risques électriques.

L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

Evitez d'utiliser des matériaux qui provoquent des flammes à proximité de l'appareil.

Il est interdit de fl amber des mets sous la hotte de cuisine.

Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l'huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques découverts.

Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres à graisse et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil.

Cet appareil n'a pas été conçu pour être utilisé par des enfants âgés de moins de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, à condition sous surveillance ou après le même ont été chargés par une personne responsable leur sécurité liée à l'utilisation sécuritaire de l'équipement et la compréhension des dangers qui lui sont inhérents. Les enfants ne devraient pas jouer avec l'appareil.

Le nettoyage et l'entretien destinée à être exécutée par l'utilisateur ne doivent pas être effectuées par des enfants sans surveillance.

Attention : des parties accessibles peuvent se réchauffer lorsqu'elles sont utilisées avec des appareils de cuisson.

Cette hotte de cuisine est conçue pour être installée au-dessus de cuisinières à usage domestique, dispositifs de cuisson et appareils similaires.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques.

Ne jetez pas les appareils portant le symbole avec les ordures ménagères.

Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

UTILISATION

FILTRANTE OU ASPIRANTE?

La hotte peut être installée en version aspirante ou en version fi ltrante.

Le type d'installation doit être choisi d'emblée.

Pour une plus grande effi cacité, il est recommandé, dans la mesure du possible, d'installer la hotte en version aspirante.

Version aspirante

La hotte fi ltre l'air et l'expulse à l'extérieur à travers le tuyau d'évacuation.

Version fi Itrante

La hotte fi ltre l'air et l'expulse à l'intérieur de la pièce.

ENTRETIEN

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

L'élimination, d'éventuels dépôts de graisse sur l'appareil, doit être effectuée en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouillé avec de l'eau tiède et un détersif neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseillé d'utiliser des produits spécifi ques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

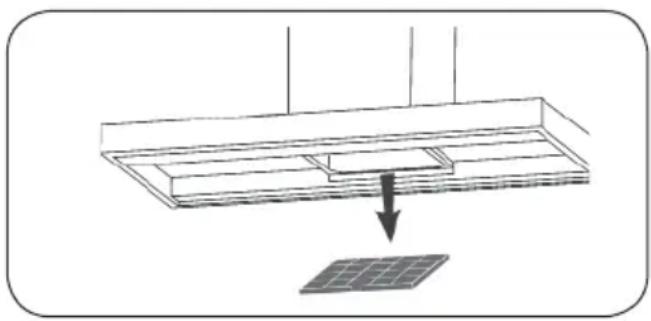

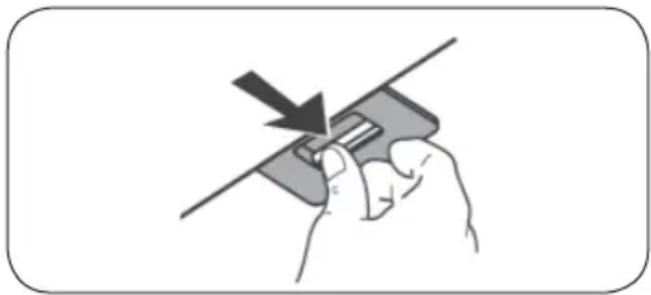

Nettoyer les fi Itres à graisse au moins une fois tous les 2 mois pour prévenir le risque d'incendie, en ce qui concerne l'utilisation.

Laver les fi Itres avec un détergent neutre à la main ou au lave-vaisselle. En cas de lavage au lave-vaisselle, une éventuelle décoloration ne compromet en aucun cas l'efficacité des filtres.

Le fi ltre à charbon de bois activé ne doit pas être nettoyé, est irrenouvelable et doit être remplacé tous les 4 mois d'utilisation ou plus souvent en cas d'utilisation particulièrement intensive.

A - Interrupteur d'éclairage.
B - Interrupteur ON/OFF moteur 1e vitesse.
C - Interrupteur 2e vitesse.
D - Interrupteur 3e vitesse.
    note1["0/1"] below B
    note2["2"] below C
    note3["3"] below D

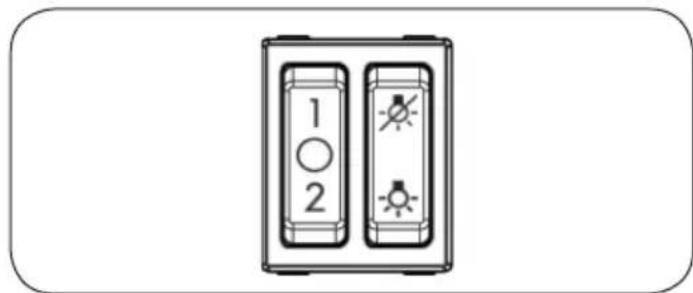

Modèles KHB60460XA, KHB90460XA:

1: Premier régime moteur.
0: Moteur éteint
2: Deuxième régime moteur

: lumières ÉTEINTES

- : lumières ALLUMÉES

ÉCLAIRAGE

Débranchez la hotte de l'alimentation électrique.

Modèles KHB60460XA, KHB90460XA:

⚠ Attention! Avant de toucher les ampoules, assurez-vous qu'elles ont refroidi.

Remplacer par des lampes du même type (ø35, E14, 4W).

Modèles KHB62650XA, KHB92650XA:

Si le projecteur a été endommagé, il ne peut être remplacé que par le fabricant, son technicien de maintenance ou une personne de qualifi cation similaire afi n d'éviter tout danger.
