KHB90460XA - Dunstabzugshaube ZANKER - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Zanker
Modell	KHB90460XA
Abmessungen (B x T x H)	90 cm x 50 cm x 90 cm (geschätzt)
Nettogewicht	etwa 12 kg
Stromversorgung	230 V, 50 Hz
Motorleistung	200 W (geschätzt)
Beleuchtung	2 LED-Lampen E14, je 4 W
Geschwindigkeitsstufen	3 Stufen + Aus
Maximale Luftförderleistung	600 m³/h (geschätzt)
Geräuschpegel	55-65 dB je nach Stufe (geschätzt)
Installationsart	Abluft- oder Umluftbetrieb
Material	Edelstahl
Fettfilter	waschbare Metallfilter (2 Monate)
Aktivkohlefilter	Aktivkohlefilter, Austausch alle 4 Monate
Mindestsicherheitsabstand	65 cm zwischen Dunstabzugshaube und Kochfeld
Umweltschutz	Entsorgung gemäß lokalen Vorschriften

Häufig gestellte Fragen - KHB90460XA ZANKER

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 65 cm, sofern in der Bedienungsanleitung des Kochfelds nichts anderes angegeben ist.

Kann ich die Dunstabzugshaube im Abluftbetrieb verwenden?

Ja, die Dunstabzugshaube kann im Abluftbetrieb (Außenabführung) oder im Umluftbetrieb (Raumluftreinigung) installiert werden. Der Abluftbetrieb wird für eine bessere Effizienz empfohlen.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten alle 2 Monate von Hand mit einem neutralen Reinigungsmittel oder in der Spülmaschine gereinigt werden. Eine eventuelle Verfärbung beeinträchtigt die Wirksamkeit nicht.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 4 Monate oder bei starker Nutzung häufiger ausgetauscht werden.

Wie wechsle ich die Lampen?

Ziehen Sie zunächst den Netzstecker der Dunstabzugshaube. Warten Sie, bis die Lampen abgekühlt sind. Ersetzen Sie sie durch Lampen desselben Typs (E14, 4W). Bei Modellen mit Strahlern wenden Sie sich an den technischen Kundendienst.

Was tun, wenn das Stromkabel beschädigt ist?

Das Kabel muss vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.

Muss die Dunstabzugshaube geerdet werden?

Überprüfen Sie das Typenschild: Wenn das Symbol ☐ zu sehen ist, handelt es sich um ein Gerät der Klasse II, das keine Erdung benötigt. Andernfalls ist die Erdung zwingend erforderlich.

Wie bediene ich die Steuerung?

Die Bedienelemente sind: A für die Beleuchtung, B für die 1. Stufe, C für die 2. Stufe, D für die 3. Stufe. Der Motor wird in Position 0 ausgeschaltet.

Darf ich unter der Dunstabzugshaube Speisen flambieren?

Nein, es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren, da Brandgefahr besteht.

Darf die Dunstabzugshaube von Kindern benutzt werden?

Dieses Gerät darf von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Die Reinigung darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

BEDIENUNGSANLEITUNG KHB90460XA ZANKER

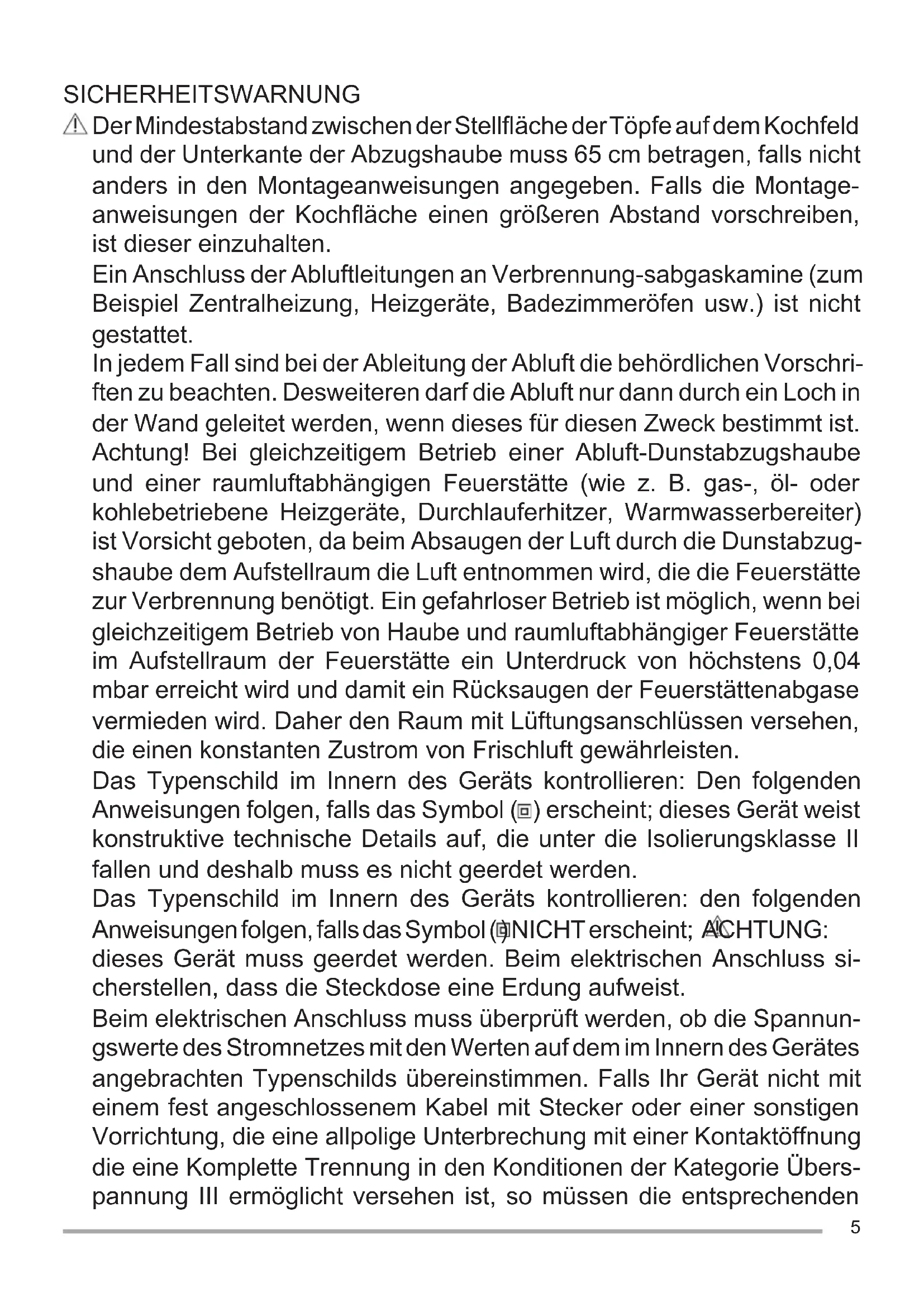

⚠️ Der Mindestabstand zwischen der Stellfläche der Töpfe auf dem Kochfeld und der Unterkante der Abzugshaube muss 65 cm betragen, falls nicht anders in den Montageanweisungen angegeben. Falls die Montageanweisungen der Kochfläche einen größeren Abstand vorschreiben, ist dieser einzuhalten.

Ein Anschluss der Abluftleitungen an Verbrennung-sabgaskamine (zum Beispiel Zentralheizung, Heizgeräte, Badezimmeröfen usw.) ist nicht gestattet.

In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. Desweiteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn dieses für diesen Zweck bestimmt ist. Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Daher den Raum mit Lüftungsanschlüssen versehen, die einen konstanten Zustrom von Frischluft gewährleisten.

Das Typenschild im Innern des Geräts kontrollieren: Den folgenden Anweisungen folgen, falls das Symbol (☐) erscheint; dieses Gerät weist konstruktive technische Details auf, die unter die Isolierungsklasse II fallen und deshalb muss es nicht geerdet werden.

Das Typenschild im Innern des Geräts kontrollieren: den folgenden Anweisungen folgen, falls das Symbol (NICHT erscheint; ACHTUNG: dieses Gerät muss geerdet werden. Beim elektrischen Anschluss sicherstellen, dass die Steckdose eine Erdung aufweist.

Beim elektrischen Anschluss muss überprüft werden, ob die Spannungswerte des Stromnetzes mit den Werten auf dem im Innern des Gerätes angebrachten Typenschilds übereinstimmen. Falls Ihr Gerät nicht mit einem fest angeschlossenem Kabel mit Stecker oder einer sonstigen Vorrichtung, die eine allpolige Unterbrechung mit einer Kontaktöffnung die eine Komplette Trennung in den Konditionen der Kategorie Überspannung III ermöglicht versehen ist, so müssen die entsprechenden

Trennvorrichtungen in dem Speisenetz, gemäß den Installationsregeln vorgesehen werden. Das Gerät so aufstellen, dass der Stecker zugänglich ist, falls Ihr Gerät mit einem Netzkabel mit Stecker ausgestattet ist. Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden.

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

⚠️ Warnung: Die Nichtbeachtung der Schrauben oder Fixiervorrichtung in Übereinstimmung mit diesen Anweisungen nicht installieren kann zu elektrischen Gefährdungen führen.

Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.

Fette verursacht wird. Besonders gefährlich ist die Entflammbarkeit von bereits benutztem Öl. Keine offenen Elektrogrills verwenden.

Zur Vermeidung einer möglichen Brandgefahr die Anweisungen zur Reinigung der Fettfilter und zur Entfernung eventueller Fettablagerungen auf dem Gerät beachten.

Dieses Gerät ist nicht zum Gebrauch durch Personen (Kinder bis 8 Jahre inbegriffen) mit beschränkten Körper-, Sinnes- und Geisteskräften oder mit unzulänglicher Erfahrung und Kenntnis geeignet, ausgenommen sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder zum Gebrauch des Gerätes unterwiesen. Kinder müssen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

⚠ Achtung: Zugängliche Teile können sich bei Verwendung mit Kochgeräten erwärmen.

Diese Küchenabzugshaube ist zur Montage über Küchen für den Hausgebrauch, Kochvorrichtungen und ähnlichen Küchengeräten bestimmt.

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol

Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und

Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesem Symbol

nicht mit dem Hausmüll. Bringen Sie das

Gerät zu Ihrer örtlichen Sammelstelle oder wenden

Sie sich an Ihr Gemeindeamt.

GEBRAUCH

UMLUFT- ODER ABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.

Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluftversion).

Zur Verbesserung der Effi zienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluftleitung nach außen ab.

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

WARTUNG

Nur eine sorgfältige Pfl ege garantiert auf Dauer eine gute Leistung und Funktion des Geräts. Die Entfernung eventueller Fettablagerungen vom Gerät erfolgt in regelmäßigen Abständen in Abhängigkeit von der Benutzung (zumindest alle zwei Monate). Die Verwendung von scheuernden oder korrosiven Produkten vermeiden. Für die äußere Reinigung von lackierten Geräten ein mit lauwarmen Wasser und Neutralreiniger angefeuchtetes Tuch verwenden; für die äußere Reinigung der Geräte aus Stahl, Kupfer und Messing wird die Verwendung von Spezial-produkten empfohlen, wobei die auf dem Produkte angegebenen Anweisungen zu beachten sind; für die innere Reinigung der Geräte einen in denaturalisierten Äthylalkohol eingetauchten Lappen (oder Pinsel) verwenden.

Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen, In Bezug auf die Verwendung.

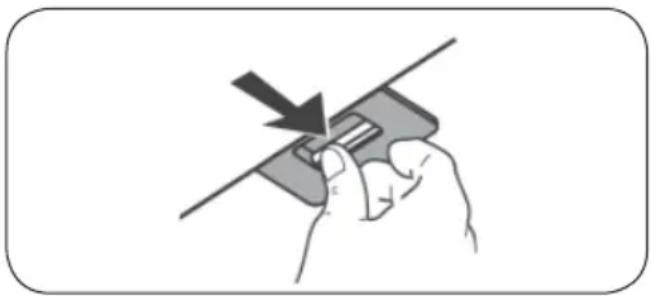

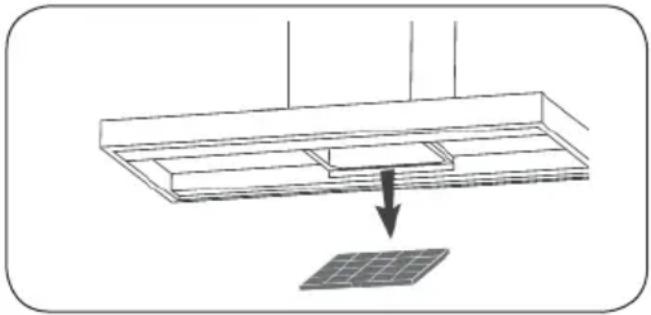

Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspülmaschine waschen. Beim Waschen in der Geschirrspülmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

Aktivierter Holzkohlefi Iter eignet sich nicht zur Reinigung und es kann nicht erneuert werden und es muss ungefähr jede 4 Monate bzw. öfter bei besonders intensivem Betrieb gewechselt werden.

- Zündschalter Motor ON/OFF bei der I. Geschwindigkeit.

- Schalter II. Geschwindigkeit.

- Schalter III. Geschwindigkeit.

Modelle KHB60460XA, KHB90460XA:

1: Die erste Motorgeschwindigkeit.
0: Motor ausgeschaltet
2: Die zweite Motorgeschwindigkeit.

: Lichter AUSGESCHALTET

: Lichter EINGESCHALTET

BELEUCHTUNG

Die Haube ist von der Stromversorgung abzuschalten.

Modelle KHB60460XA, KHB90460XA:

Warnung! Vor Berühren der Birnen

muss man sich vergewissern, ob sie abgekühlt sind.

Gegen Lampen des gleichen Typs austauschen (ø35, E14, 4W).

Wurde der Scheinwerfer beschädigt, kann er ausschließlich durch den Hersteller, sein Servicedienst bzw. eine Person mit gleichen Qualifi kationen gewechselt werden, um die Gefahr zu vermeiden.
