MODE D'EMPLOI ZGO68420BA ZANUSSI

FR Notice d'utilisation 17

Table de cuisson

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourrait être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

SECURITE DES ENFANTS ET DES PERSONNES VULNERABLES

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l' apparéil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles peuvent devenir chaudes en cours d'utilisation.
• Si l'appareil est équiné d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

SECURITE GÉNÉRALE

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cisson car ils pourraient chauffer.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pourdéconnecter l'appareil de l'alimentation secteur. Dans tous les cas,contactez le service après-vente/agréé.

• En cas de bris de verre de la plaque de cuisson :

• éteignez immédiatement tous les brûleurs et toutes les résistances électriques puis isolez l'appareil de l'alimentation électrique,

• ne touchez pas la surface de l'appareil,

• n'utilisez plus l'appareil.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.

• Si l'appareil est directement branché sur l'alimentation secteur, l'installation électrique doit être équipée d'un dispositif d'isolation permettant de débrancher l'appareil du secteur avec une coupure omnipolaire. La déconnexion complète doit être

conformé aux conditions de surtension de catégorie III. Les moyens de déconnexion doivent être incorporeés dans le câblage fixé conformément aux réglementations relatives aux cablages. Le fil de terre n'est pas concerné.

• Lorsque vous acheminez le cable d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50^ à la température ambiente.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptations peut entraîner des accidents.

CONSIGNES DE SECURITE

Cet apparéil est adapté aux marchés suivants:

BE LU

INSTALLATION

AVERTISSEMENT! L'appareil doit etre instalé uniquement par un professionnelnel qualifié.

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégéz la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les recipients chauds

risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Si l'appareil est installe au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut doivent très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

BRANCHEMENTÉLECTRIQUE

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
L'appareil doit etre relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Vérifiez que les paramètres figurant sur la plaque signalétique correspondant aux données électriques de votre réseau.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si presente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
- Utilisez le cable d'alimentation électrique approprié.
- Ne laisses pas le cable d'alimentation s'emmeler.

Assurez-vous qu'une protection anti- electrocution est installee.
- Utilisez un collier anti-traction sur le cable.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brulantes de l'appareil ou les recipients brulants lorsque vous branchez l'appareil à des prises électriques situées à proximé.
L'appareil ne doit pas etre raccordé à l'aide d'une prise multiple ou d'un prolongateur.
- Veillez à ne pas endommager la fiche secteur (si présente) ni le cable d'alimentation. Contactez notre service après-vente/agree ou un électricien pour replacer le cable d'alimentation s'il est endommagé.
- La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
- Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise principale est accessible une fois l'appareil installé.
- Si la prise de courant est l'âche, ne branchez pas la fiche d'alimentation secteur.
- Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- N'utiliser que des dispositifs d'iso1ation corrects: coupe-circuits de protection de ligne, fusibles. (les fusibles a visser doivent etre retirés du support), un disjoncteur differentiel et des contacteurs.
- L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

RACCORDEMENT AU GAZ

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
• Avant l'installation, vérifie que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
  Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

UTILISATION

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).
• Cét apparéil est exclusivement destiné à une utilisation domestique.
• Ne modifies pas les caractéristiques de cet apparéil.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laïsez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
  Lorsque you versez un aliment dans de I'huile chaude, elle peut eclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne laïsez pas le contenu des recipients de cuisson s'évaporer complètement.

• Prenez soit de ne pas laisser tomber d'objets ou de recipiens sur l'appareil. Sa surface risque d'être endommagée.

• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.

• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé et rugieux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Utilisez uniquement des recipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs.
  Assurez-vous que les recipients sont placés au centre des brûleurs.
• N'utilisez pas de grand recipient dont les bords dépassent de l'appareil. Vous risqueriez d'endommager la surface du plan de travail.
  Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidementla manette de la position maximalea la position minimale.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.
• L'utilisation d'un apparéil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l' apparéil soit bien aérée.
• L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la piece en est dotée.
• Cét apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été concu, à des fins de chauffage par exemple.
• Ne laïsez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l' apparition de taches mates.
• La décoloration de l'email ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

INSTALLATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.
• Debranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
• Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ni d'objets metalliques.
• Ne lavez pas les brûleurs au lave-vaissette.

MAINTENANCE

• Pour réparer l'appareil, contactez un service après-vente/agréé.
  Utilisez exclusivement des pieces d'origine.

MISE AU REBUT

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Debranchez l'appareil de l'alimentation électrique.
• Coupez le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

AVANT L'INSTALLATION

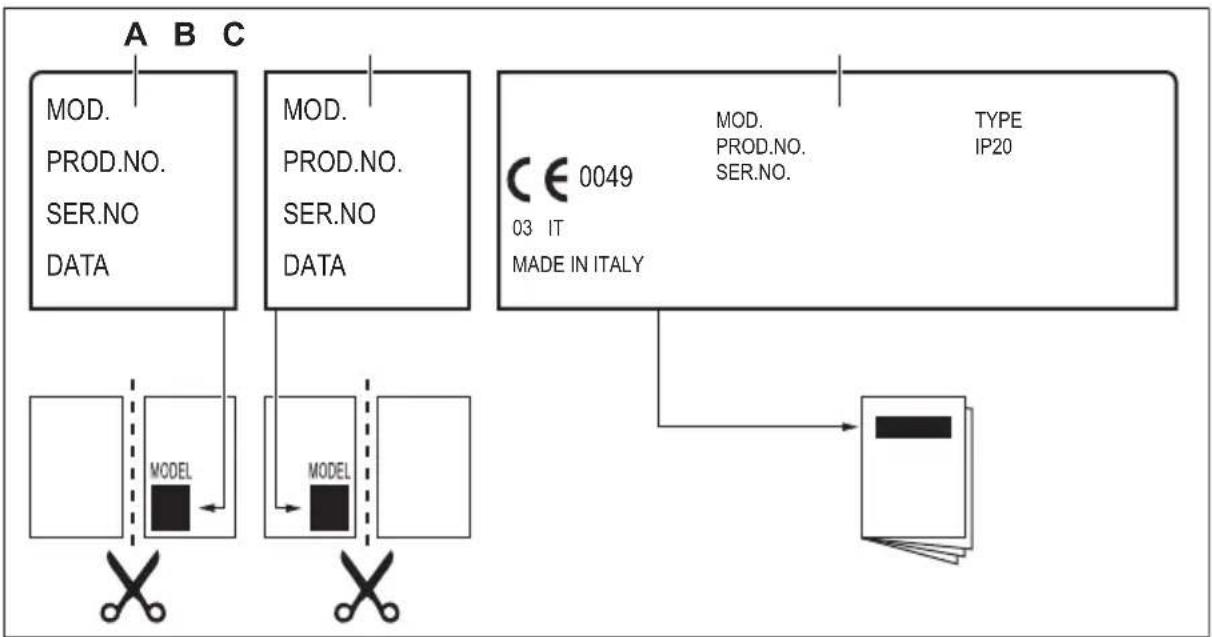

Avant d'insteller la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle PNC

Numéro de série

RACCORDEMENT AU GAZ

AVERTISSEMENT! Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent etreffectuees par un professionnel qualifie selon les normes et reglements locaux en vigueur.

Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la reglementation en vigueur (NBN D 51.003). Si vous utilisez des tuyaux flexibles metalliques, ils ne doivent pas entraire en contact avec des parties mobiles ni'est comprise. Soyez également vigilant lorsque la table est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté R 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir les membresurs résultats.

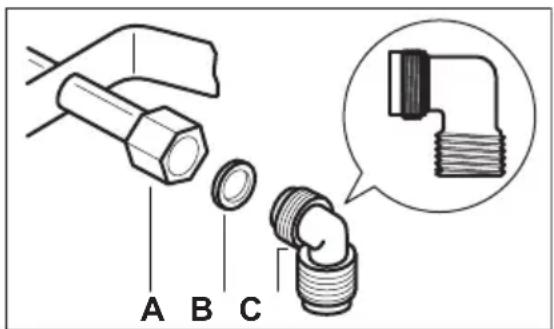

A. Extrémité du tuyau avec écrou
B. Joint fourni avec l'appareil
C. Coude fourni avec l'appareil

Gaz liquéfié

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continue alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiente, à savoir plus de 30^

• il n'est pas plus long que 1500 mm;

• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni des coins tranchants;
• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais presente une elasticie correcte ;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassée.

Si vous constatiez au moins un de ces defaults, ne reparez pas le tuyau, mais remplacez-le.

AVERTISSEMENT! Lorsque

I'installation est terminée, assurez-vous que chaque raccord est etanche.

Utilisez une solution savonneuse et pas de flamme!

REEMPLACEMENT DES INJECTEURS (POUR LA BELGIQUE UNIQUEMENT)

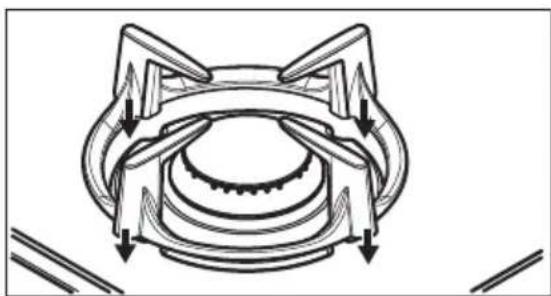

1. Demontez les supports des casseroles.
2. Demontez les chapeaux et les couronnes du brûleur.
3. À l'aide d'une clé de 7, démonze les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Données techniques »).
4. Assemblez les pieces et suivez la même procEDURE dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivee de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouvez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut etre modifiee ou est differente de la pression necessaire, vous nevez monter un systeme de reglage de la pression sur le tuyau d'arrivee de gaz.

RéGLAGE AU NIVEAU MINIMAL (UNIQUEMENT POUR LA BELGIQUE)

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

1. Si vous passez :

2. du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage.

3. du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur multi-couronne).

AVERTISSEMENT! Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidementla manette de la position maximalea la position minimale.

CONNEXION ÉLECTRIQUE

Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondant bien à la tension et à la puissance de l'alimentation locale.
- Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
- Branchez toujours la prise principale dans une prise correctement installée, protégée contre les chocs.
Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Pour débrancher l'appareil, ne tirez jamais sur le cable d'alimentation électrique. Tirez toujours sur la fiche pour la débrancher de la prise secteur.
- L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie).Assurez-vous que le raccordement à la terre est conforme aux normes et reglementations.
Le cable d'alimentation ne doit pas etre exposé a une temperature supérieure a 90^

Assurez-vous de connecter le cable neutre bleu à la borne portant la lecture « N ». Connectez le cable de phase marron (ou noir) à la borne portant la lecture « L ». Le cable de phase doit rester connecté en permanence.

CABLE D'ALIMENTATION

Pour remplacer le cable d'alimentation, utilisez uniquement le cable spécial ou son équivalent. Le type de cable est : H03V2V2-F T90.

Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

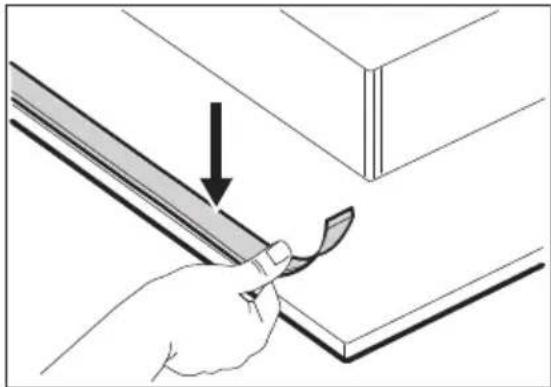

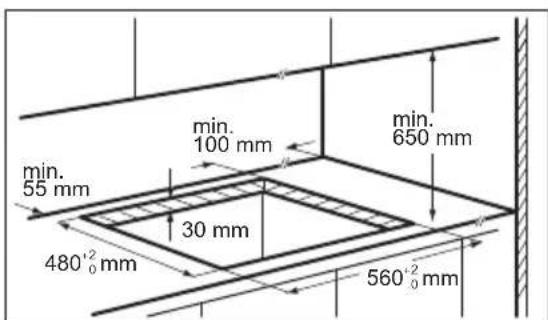

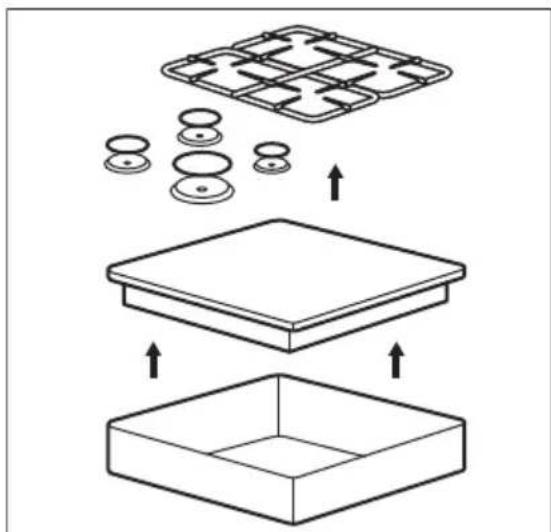

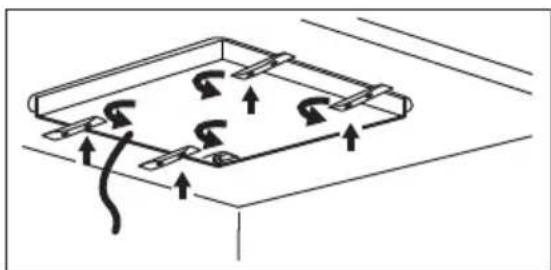

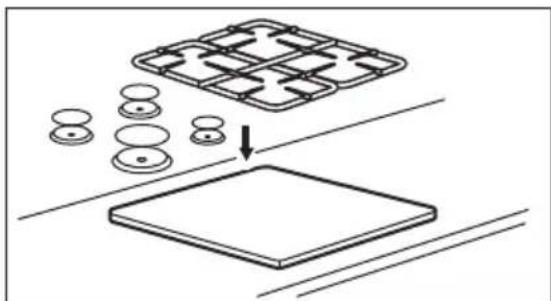

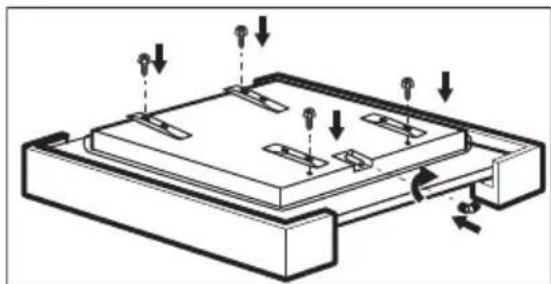

MONTAGE

1.

2.
3.

4.

5.

6.

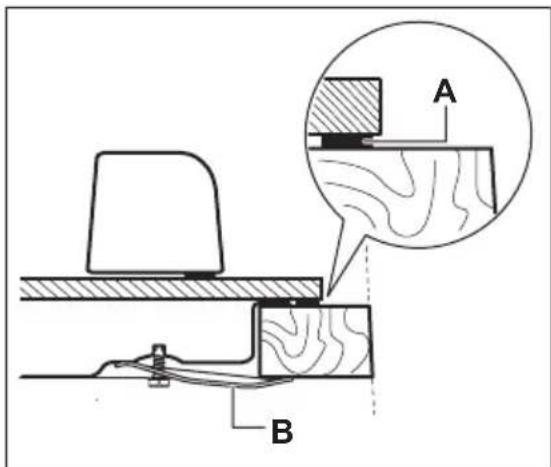

A) joint fourni

B) équres fournies

7.

ATTENTION! Installes l'appareil
uniquement sur un plan de travail dont
la surface est plane.

POSSIBILITÉS D'INSERTION

Le panneau installé sous la table de cuisson doit être facile à-retirer et facilement accessible au cas ou une intervention technique serait nécessaire.

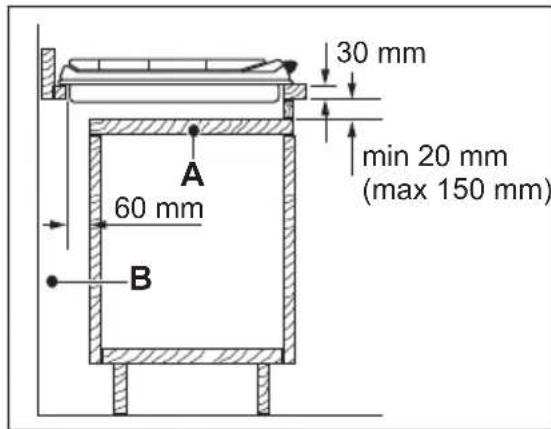

Elément de cuisine avec une porte

A. Panneau amovable
B. Espace pour les branchements

Élement de cuisine avec four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

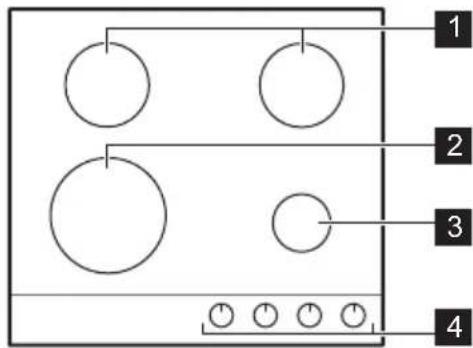

DESCRIPTION DE LA TABLE DE CUISSON

1 Bruleur semi-rapide
2 Bruleur multi-couronne
3 Brûleur auxiliaire
4 Manettes de commande

MANETTE DE COMMANDE

Symbole Description
●	pas d'alimentation en gaz / position Arrêt
▲	position d'allumage / alimen-tation en gaz maximale

Symbole Description
△	alimentation en gaz minimale

UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

VUE D'ENSEMBLE DES BRULEURS

A. Chapeau du brûleur
B. Couronne du brûleur
C. Bougie d'allumage
D. Thermocouple

ALLUMAGE DU BRULEUR

Allumez toujours le brûleur avant deposer un réseau dessus.

AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivee de gaz Tmaxale
2. Maintenez la manette enfonnée pendant 10 secondes environ. Cela permet au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue.
3. Une fois que la flamme brule régulierement, reglez son débit.

Si, après plusieurs tentatives, le bruleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement places.

AVERTISSEMENT! Ne maintainez pas la manette de commande enforcée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

ATTENTION! En cas de coupure d'electricité, vous pouvez allumer le brûleur sans dispositif electrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximal et enforcez-la. Maintenez la manette de commande enforcée pendant environ 10 secondes pour permettre au thermocouple deCHAuffer.

CONSEILS

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

La table de cuisson est fournie avec les valves de distribution progressive. Elles rendent le réglage de la flamme plus précis.

ARRÉT DU BRULEUR

Pour eteindre la flamme, tournez la manette sur la position Arret

AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retarder les recipients du brûleur.

RECIPIENTS

ATTENTION! N'utilisez pas de plats en fonte, en argile, en grès, de grils ou de plats à gratin.

AVERTISSEMENT! Ne placez pas le même recipient sur deux brûleurs.

AVERTISSEMENT! Ne placez pas de recipients instables ou deformes sur le bruleur afin d'eviter les débordements et les blessures.

ATTENTION! Assurez-vous que le fond des recipients ne se trouve pas trop pres de la manette de commande. sinon la flamme fait chauffer la manette.

ATTENTION! Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson.

ATTENTION! Assurez-vous que les recipients de cuisson sont bien centres sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.

ATTENTION! Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.

DIAMÉTRES DES RÉCIPIENTS

Utilisez uniquement des recipients dont le diametre correspond aux dimensions des brûleurs.

Brûleur	Diamètre du réci-pient (mm)
Multi couronne 180 - 260
Semi-rapide 120 - 220
Auxiliaire 80 - 180

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

INFORMATIONS GENÉRALES

• Nettoyez la table de cuisson après chaqueutilisation.
  Utilisez toujours un recipient dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
• Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.

AVERTISSEMENT! N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou les bords des brûleurs et l'encadrement (si présente).

• Lavez les éléments en inox à l'eau, puis sechEZles à l'aide d'un chiffon doux.

SUPPORTS DE CASSEROLE

Les supports de casserole ne sont pas adaptés au lavage dans un lavevaisselle. Ils doivent etre lavés a la main.

1. Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut désenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pate nettoyante.
2. Avec avoir lavé les supports de casserole, veillez à les remettre correctement en place.
3. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole inséré dans les creux des plaques en émail.

RETRAIT ET INSTALLATION DES SUPPORTS DE CASSEROLE

Après avoir lavé la table de cuisson, voirlez à remettre correctement les supports de casserole en place. Pour replacer correctement un support de casserole, assurez-vous que ce bras corresponde à la découpe située à la base du brûleur, comme illustré. Ainsi, le support de casserole sera stable et fixe.

NETTOYAGE DE LA TABLE DE CUISSON

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les alimentés contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez: traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Àpres le nettoyage, sechez la table de cuisson à l'aide d'un chiffon doux.

• Nettoyez les éléments en émail, les chapeaux et les couronnées avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.

NETTOYAGE DE LA BOUGIE D'ALLUMAGE

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en ceramique dotée d'une electrode en métal. Veiliez a maintainir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnées des brûleurs ne sont pas obstrués.

ENTRETIEN PERIODIQUE

Contactez périodiquement votre service après-venture pour contrôler l'etat du tuyau d'arrivée de gaz et du régulateur de pression si vous installation en est équipée.

DéPANNAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

QUE FAIRE, QUAND...

Problème Cause probable Solution
Aucune étincelle ne se produit lorsque vous tentez d'actionner le générateur d'étincelles.	La table de cuisson n'est pas connectée à une source d'alienation électrique, ou le branchement est incorrect.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation élec-trique.
Le fusible a disjoncté. Vérifiez que le fusible est bien		la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un élec-tricien qualifié.
Le chapeau et la couronne du brûleur sont mal positionnés.		Positionné correctement le chapeau et la couronne du brûleur.
La flamme s'éteint immédiate-ment après s'être allumée.	Le thermocouple n'est pas suf-fisamment chaud.	Maintenez la manette enfonnée pendant 10 secondes maxi-mum une fois la flamme allu-mée.
La couronne de flamme n'est pas de niveau.	La couronne du brûleur est en-crassée par des résidus ali-mentaires.	Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

SI VOUS NE TROUVEZ PAS DE SOLUTION...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agreé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être

facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

ÉTIQUETTES FOURNIES DANS LE SACHET DES ACCESSOIRES

Collez les étiquettes adhésives comme indiqué cédssous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).

B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

CHARACTERISTIQUES TECHNIQUES

DIMENSIONS DE LA TABLE DE CUISSON

Largeur 590 mm
Profondeur 520 mm

AUTRES CARACTERISTIQUES TECHNIQUES

PUISSANCE TOTALE :	Gaz d'origi-ne :	G20/G25 (2E+) 20/25 mbar (BE)	8,6 kW
		G20 (2E) 20 mbar (LU) 8,6 kW
	Gaz de rem-placement :	G30 (3+) 28-30 mbar 607 g/h
		G31 (3+) 37 mbar 596 g/h
Alimentation électrique :	220-240 V ~ 50-60 Hz
Catégorie de l'appareil :	II2E+3+ (BE)I2E (LU)
Raccordement au gaz :	R 1/2"
Classe de l'ap-pareil :	3

DIAMÉTRES DES VIS DE RÉGLAGE

BRULEUR Ø VIS DE RÉGLAGE 1/100 mm
Multi couronne 57
Semi-rapide 35
Auxiliaire 28

BRULEURS Å GAZ POUR LE GAZ NATUREL G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRULEUR	PUISSANCE NORMALE kw	PUISSANCE MINIMALE kw	CARACTERISTIQUE DE L'INJECTEUR
Multi couronne 3,9	1,4 146
Semi-rapide 1,85 0,6 92
Auxiliaire 1,0 0,33	70

BRULEURS A GAZ POUR LPG G30/G31 28-30/37 mbar

BRULEUR	PUISSANCENORMALE KW	PUISSANEMINIMALE KW	CARACTERISTIQUE DE L'IN-JECTEUR	DéBIT DE GAZ NOMINAL g/h
				G30 28-30 mbar	G31 37 mbar
Multi cou-ronne	3,55 1,4 095	258 254
Semi-rapide	1,9 0,6 71 138 1	36
Auxiliaire 1,0	0,33 50 73 71

RENDEMENT ÉNERGÉTIQUE

INFORMATIONS DE PRODUIT SELON LA NORME EU 66/2014

Identification du modele ZGO68420BA
Type de table de cuisson Table de cuisson		intégrée
Nombre de brûleurs à gaz 4
Efficacité énergétique selon le brûleur à gaz (EE gas burner)	Arrière gauche - Semi-rapide 60,3 %
	Arrière droit - Semi-rapide 60,3 %
	Avant gauche - Multi-couronne	60,0 %
	Avant droit - Auxiliaire non applicable
Efficacité énergétique de la table de cuisson (EE gas hob)	60,2 %

EN 30-2-1: Appareils de cuisson domestiques à gaz - Partie 2-1: Utilisation rationnelle de l'énergie - Général

ÉCONOMIES D'ENERGIE

• Avant utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement assemblés.
  Utilisez uniquement des recipiens dont le diametre correspond aux dimensions des bruleurs.
• Mettez le recipient au centre du brûleur.
  Lorsque you chauffez de l'eau, n'utilisez que la quantite d'eau dont vous avez besoin.
  Si possible, couvre toujours les recipients avec un couvercle pendant la cuisson.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.
  Si cela est possible, utilisez un autocuiseur Reportez-vous a son mode d'emploi.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole. Deposez les emballages dans les conteneurs prevus a cet effet.Contribuez a la protection de I'environnement et a suaive sccurite,recyclez vos

produits electriques et electroniques. Ne jetez pas les apparciels portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre

centre local de recyclage ou contactez vos services municipaux.
