BEDIENUNGSANLEITUNG ZGO68420BA ZANUSSI

DE Benutzerinformation 33

Kochfeld

BE

ZANUSSI

OVERIGE TECHNISCHE GEGEVENS

TOTAAL VER-MOGEN:	Gas origi-neel:	G20/G25 (2E+) 20/25 mbar (BE)	8,6 kW
		G20 (2E) 20 mbar (LU) 8,6 kW
	Gasvervan-ging:	G30 (3+) 28-30 mbar 607 g/h
		G31 (3+) 37 mbar 596 g/h
Elektrische voe-ding:	220-240 V ~ 50-60 Hz
Apparaatcate-gorie:	II2E+3+ (BE)I2E (LU)

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Die zugänglichen Geräteile werden beim Betrieb sehr heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführren.

ALLGEMEINE SICHERHEIT

• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
  -WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie NIEMALS, ein Feuer mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und decken Sie die Flamme ab, z.B. mit einem Deckel oder einer Feuerlöschdecke.
  VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
• Verwenden Sie das Gerät nicht, bevors in den Einbauschrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und behmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, behmen Sie die Sicherung für den Anschluss hersaus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.
• Im Falle eines Glasbruchs der Kochplatte:
• Schalten Sie umgehend alle Brenner und Heizeelemente aus und trennen Sie das Gerät von der Stromversorgung.
• Berühren Sie nicht die Geräteoberfläche.
• Benutzen Sie das Gerät nicht.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen

qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

• Falls das Gerät direkt an die Spannungsversorgung angeschlossen werden soll, muss die elektrische Installation mit einer Trennvorrichtung ausgerüstet sein, die eine allpolige Trennung vom Netz erhögt. Die vollständige Trennung muss den Anforderungen der Überspannungskategorie III entsprechen. Gemäß den Verdrahtungsregeln muss bei Festverdrahtung eine Vorrichtung zur Trennung des Gerätes von der Spanningsversorgung vorhanden sein. Dies gilt nicht für das Erdungskabel.
• Wenn Sie das Netzkabel verlegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat, die Temperaturen erreichen können, die mehr als 50^ über der Raumtemperatur liegen. (Verwenden Sie ansonsten Isolierschlüche).
  -WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte geeignet:

BE LU

MONTAGE

WARNING! Die Montage des Gerats darf nur von einer qualifizierten Fachkraft durchgefuhrt werden.

WARNING! Verletzungsgefahr sowie Risiko von Schaden am Gerät.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt darüber einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Gerats kann heißt werden.
  Achten Sie darauf eine feuerfeste Trennplatte

unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

ELEKTRISCHER ANSCHLUSS

WARNING! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
  Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemeße Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
• Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem freißen Gerät oder freiBem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführst sein.

GASANSCHLUSS

• Der Gasanschluss muss von einer Fachkraft ausgeführrt werden.
• Vergewissern Sie sich vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.
• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
  Informationen über die Gasversorgung finden Sie auf dem Typenschild.
• Das Gerätarf nicht an einen Abzug für Verbrennungsk Produkte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Installationsbestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüfung ein.

GEBRAUCH

WARNING! Verletzungs-,

Verbrennungs- und

Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Die Luftungsöffnungen)dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

WARNING! Brand- und

Explosionsgefahr

• Erhitzte Ole und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Olen von diesen fern.
  Die von sehr freiem Öl freigesetzten Dampfe können eine Selfbstündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solchenicht in die Nähe oder auf das Gerät.

WARNING! Risiko von Schaden am Gerät.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche konnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr daraufefindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größter als der der Brenner ist.
• Achten Sie darauf Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein große Kochgeschirr, das über die Kanten des Geräts Herausragt. Dies kann zu Schaden an der Arbeitsfläche führen.
• Vergewissern Sie sich, dass die Flamine nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.
• Verwenden Sie ausschließlich das mit dem Gerat gelieferte Zubehör.
• Setzen Sie keinen Wärmeverteiler auf den Brenner.
• Beim Gebrauch eines Gaskochfelds entstehen Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüfung in dem Raum, in dem das Gerät aufgestellt ist.

• Bei längerer Benutzung des Gerätes kann eine zusätzliche Belüftung erforderlich werden, zum Beispiel durch Öffnen eines Fensters oder die Erhöhung der Absaugleistung der Abzugshaube, falls vorhanden.

• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Diese können matte Flecken verursachen.
• Verfarkungen der Email- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

REINIGUNG UND PFLEGE

WARNING! Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser können in das Gerat gelangen und es beschädigen.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen.
• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsvorsorgung.
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.
• Reinigen Sie die Brenner nicht im Geschirrspuler.

SERVICE

Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
- Verwenden Sie ausschließlich Originalersatzteile.

ENTSORGUNG

WARNING! Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäBen Entsorgung des Gerats wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
  Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Gerats ab, und entsorgen Sie es.
• Drücken Sie die äußeren Gasrohrle flach.

WARNING! Siehe Kapitel

Sicherheitschinweise.

VOR DER MONTAGE

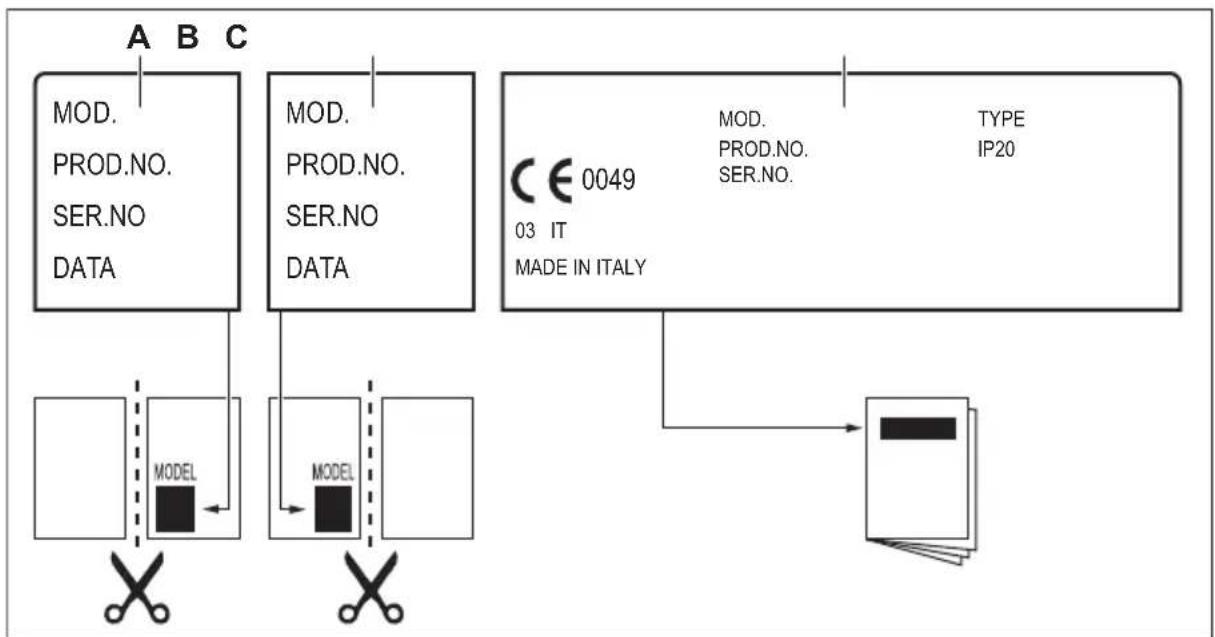

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell

Produknummer

(PNC)

Seriennummer

GASANSCHLUSS

WARNING! Die in nachstehender Anleitung beschrieben Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführrt werden.

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Gemäß den geltenden Bestimmungen (NBN D 51.003) kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahrhohrs mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommt oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstelltbare Anschlussstück wird an dem Gasanschluss mit einer R 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie getestet, um Ihnen optimale Funktion zu bieten.

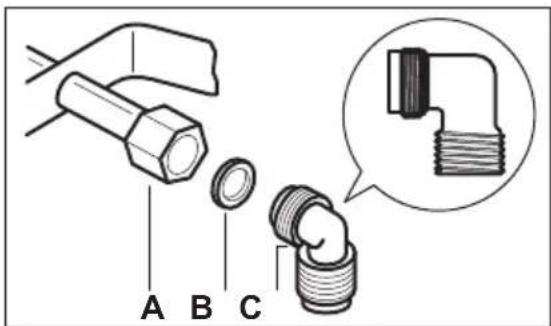

A. Schaftende mit Mutter
B. Mitgelieferte Beilagscheibe
C. Mitgelieferte Winkelverschraubung

Flüssiggas

Verwenden Sie den Rohrhalter aus Gummi für Flüssiggas. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort.

Das flexible Rohr kann verwendet werden, wenn:

Die Raumtemperatur 30^ nicht übersteigen kann,
- Es hochstens 1500 mm lang ist,
- Es nirgendwo gedrosselt wird,
- Es weder unter Zug stehen noch verdreht ist,
- Es keine scharfen Kanten oder Ecken berührt,
- Es liegt untersucht und sein Zustand überprüft werden kann.

Bei der Überprüfung des flexiblen Rohrs ist auf Folgenden zu achten:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge,
  Materialverhärung bzw. ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfalldatums.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

WARNING! Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seifenlösung und keine Flamme!

ERSETZEN DER DUSEN (NUR GÜLTIG FÜR BELGIEN)

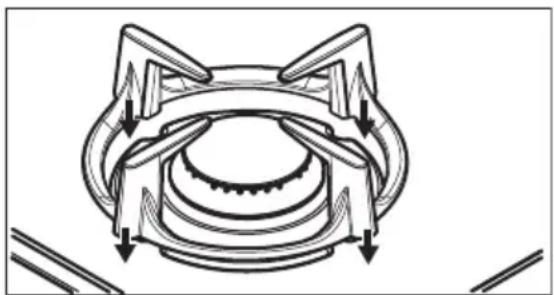

1. Nehmen Sie die Topfträger ab.

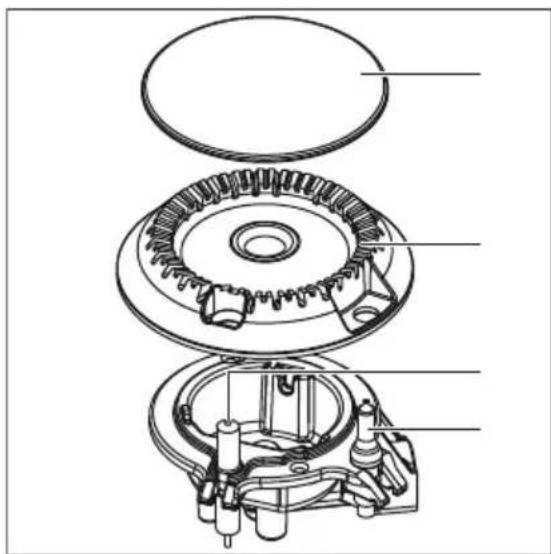

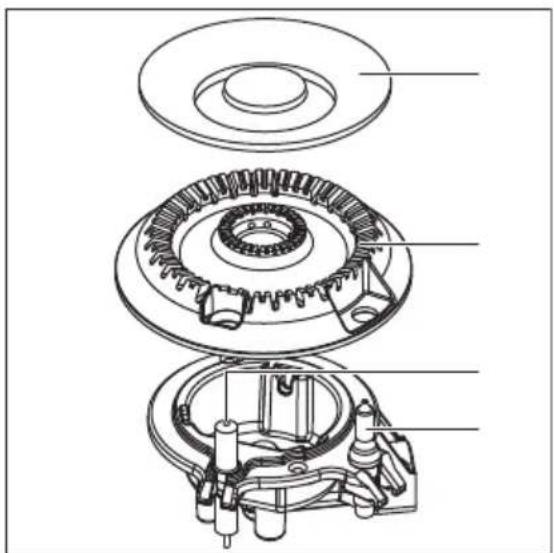

2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschluss 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen

(siehe Tabelle im Abschnitt „Technische Daten").

1. Bringen Sie die Teile wieder an. Führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
2. Ersetzen Sie das Typenschild (in der Höhe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwank oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

EINSTELLEN DER NIEDRIGSTEN STUFE (NUR GÜLTIG FÜR BELGIEN)

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die niedrigste Stufe.
3. Entfernen Sie den Knopf.
4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube (A) ein.

1. Bei Umstellung:

Von Erdgas G20/G25 20/25 mbar auf Flüssiggas,ziehen Sie die BypassSchraube bis zum Anschlag an.
Von Flüssiggas auf Erdgas G20/G25 20/25 mbar, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Multikronen-Brenner) zurück.

WARNING! Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

ELEKTKROANSCHLUSS

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
  Das Gerät wird mit einem Netzkabel gefelwert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt

ist. Achten Sie darauf, den Stecker in eine passende Steckdose zu stecken.

• Schlieben Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sichere, dass der Netzstecker nach der Montage noch zuganglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Es besteht Brandgebung, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Erdverbindung den Normen und Vorschriften entspricht.
• Das Netzkabelarf nicht heiberals 90^ werden.

SchlieBen Sie den blauen Nullleiter an die mit ^N gekennzeichnete Klemme an. SchlieBen Sie das braune (oder Schwarze) Phasenkabel an die mit ^L gekennzeichnete Klemme an. Lassen Sie das Phasenkabel stets angeschlossen.

ANSCHLUSSKABEL

Ersetzen Sie das Anschlusskabel ausschließlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. Schwarze) Phasenleiter sein.

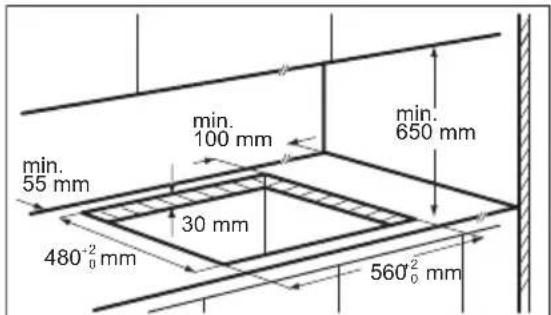

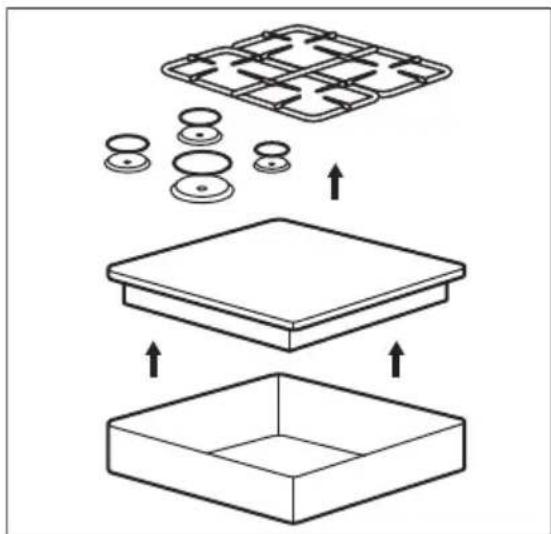

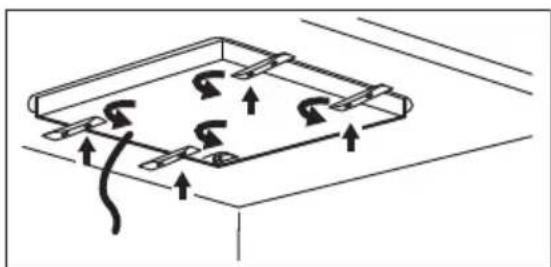

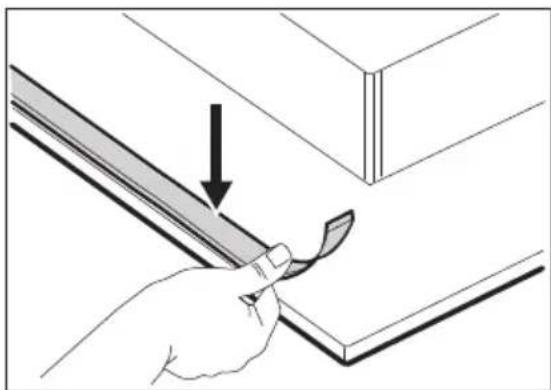

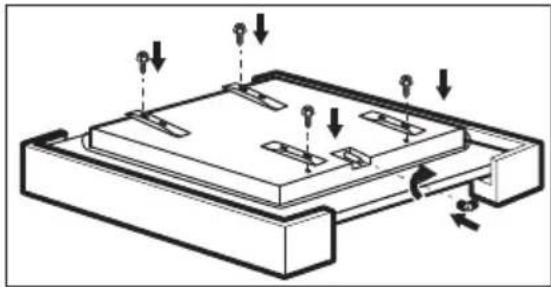

MONTAGE

1.

2.
3.

4.

5.
6.

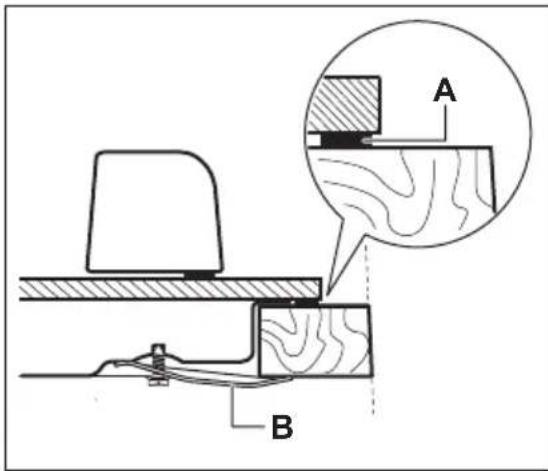

A) Mitgelieferte Dichtung B) Mitgelieferte Klammern

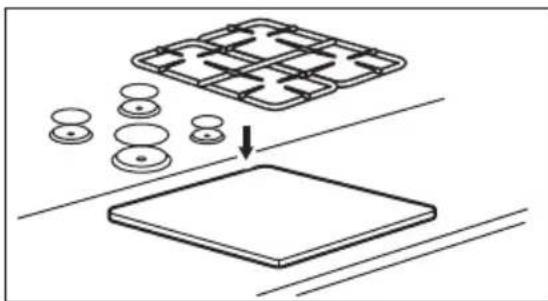

7.

VORSICHT! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

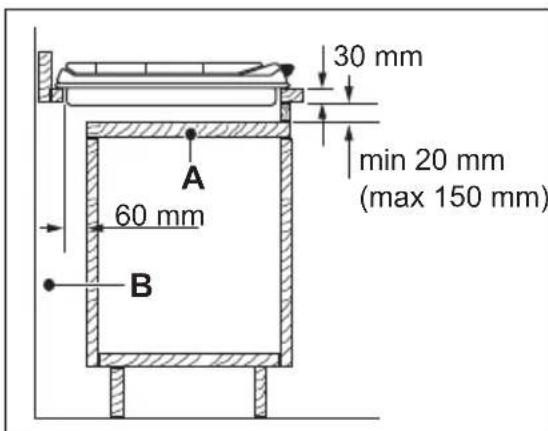

EINBAUMÖGLICHKEITEN

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfern den lessen und einen einfachen Zugang erfolderlich wird.

Küchenschrank mit Tür

A. Entfermbare Platte

B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische

Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Kuchenschrank entfern den lessen.

GERÄTEBESCHREIBUNG

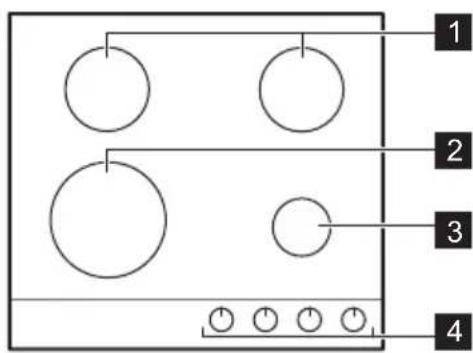

KOCHFELDANORDNUNG

1 Normalbrenner
2 Multikronen-Brenner
3 Hilfsbrenner
4 Einstellknöpfpe

EINSTELLKNOPF

Symbol Beschreibung
	Keine Gaszufuhr/ausge-schaltet
	Zündstellung/maximale Gas-zufuhr

Symbol Beschreibung
△	minimale Gaszufuhr

TÄGLICHER GEBRAUCH

WARNING! Siehe Kapitel Sicherheitshinweise.

BRENNERÜBERSICHT

A. Brennerdeckel
B. Brennerkrone
C. Zündkerze
D. Thermoelement

Zünden DES BRENNERS

Zünden Sie den Brenner stets vor dem Aufsetzen des Kochgeschirrs.

WARNING! Seien Sie bei der Verwendung von offenem Feuer in der Kuche besonderss vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf hinein und drehen Sieihn gegen den Uhrzeigersinn auf die Position fur die maximale Gaszufuhr (6).
2. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrück. In dieser Zeit wird das Thermoelement erwärmt. Andernfalls wird die Gaszufahr unterbrochen.
3. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

Falls sich der Brenner nach einigen Versuchen nicht zünden lasst, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNING! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Solle der Brenner nach 15 Sekunden nicht zünden, halten Sie den Knopf los, und drehen Sieihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

VORSICHT! Wenn kein Strom zur Vergebung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Höhe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeigersinn auf die hochste Stufe und drücken Sieihn dann hinein. Halten Sie den Einstellknopf hochstens 10 Sekunden gedrückt, um das Thermoelement zu erwämen.

Sollte der Brenner zufällig ausgehen,
drehen Sie den Knopf in die Aus-Position und versuchen Sieihn nach einer Minute erneut zu zünden.

Nach dem Einsatz der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglicherweise automatisch eingeschaltet. Das ist normal.

Das Kochfeld wird mit Ventilen mit einem stetigen Stellverhalten gefelfert.
Sie erhögblichen eine prazisere Einstellung der Flamme.

ABSCHALTEN DES BRENNERS

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position

WARNING! Bevor Sie das Kochgeschirr vom Brenner fühmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

WARNING! Siehe Kapitel Sicherheitshinweise.

KOCHGESCHIRR

VORSICHT! Verwenden Sie kein Kochgeschirr aus Gusseisen, Ton oder Steingut und keine Grill- oder Sandwichplatten.

WARNING! Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

WARNING! Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf den Brenner, um ein Verschüttungen und Verletzungen zu vermeiden.

VORSICHT! Achten Sie darauf, dass sich die Topfböden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen könnte.

VORSICHT! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen.

VORSICHT! Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer großeren Stätigkeit die Töppe mittig auf den Brenner.

VORSICHT! HeiBe Flüssigkeiten, die während des Kochens verschüttet werden, können zum Zerspringen der Glasplatte führen.

DURCHMESSER DES KOCHGESCHIRRS

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der dergroBe der Brenner entspricht.

Brenner	Durchmesser desKochgeschirrs(mm)
Multikronen-Brenner 180 -	260
Normalbrenner 120 - 220
Hilfsbrenner 80 - 180

REINIGUNG UND PFLEGE

WARNING! Siehe Kapitel Sicherheitshinweise.

ALLGEMEINE INFORMATIONEN

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

WARNING! Verwenden Sie keine Messer, Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume zwischen den Außenringen der Brenner und dem Gehäuse (sofern vorhanden).

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

TOPFTRAGER

Die Topträger sind nicht spulmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topträger, um die Reinigung des Kochfelds zu erreichtern.

Seien Sie beim Wiederaufsetzenden Topträger vorsichtig, um Beschäftigungen der Oberseite der Kochstelle zu vermeiden.

1. Wenn Sie die Topfräger von Hand spulen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen konnen. Entfern den Sie hartnäckige Flecken ggf. mit einer Reinigungspaste.
2. Vergewissern Sie sich, dass Sie die Topträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.
3. Damit der Brenner korrekt Funktioniert, stellen Sie sicher, dass sich die Arme der Topträger in den Aussparungen der emailierten Platten befinden.

ENTFERNEN UND EINSETZEN DER TOPFTRÄGER

Vergewissem Sie sich nach der Reinigung des Kochfelds, dass sich die Topträger in der wichtigen Position befinden. Vergewissem Sie sich zum korrekten Einsetzen des Topträgers, vergewissem sie sich, dass die Arme in die Aussparungen im Brennerfuß eingesetzt werden, siehe Abbildung. Auf diese Weise sitzt der Topträger fest und sicher.

REINIGEN DES KOCHFELDS

• Folgendes muss sofort entwickelten: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls konnen die Verschmutzungen das Kochfeld beschädigten. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.
• Folgendes kann nach ausreichender Abkuhlung des Kochfelds halten werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

REINIGEN DER ZündKERZE

These Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außer dem, ob die Dusen der Brennerkrone verstopt sind.

REGELMÄSSIGE WARTUNG

Lassen Sie regelmäßig vom Ihrém autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

FEHLERSUCHE

WARNING! Siehe Kapitel Sicherheitshinweise.

WAS TUN, WENN...

Störung Mögliche Ursache Abhilfe
Es wird kein Funke erzeugt, wenn Sie versuchen, den Fun- kenerzeuger zu verwenden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung ange-schlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Span- nungsversorgung angeschlos- sen ist.

Störung Mögliche Ursache Abhilfe
Die Sicherung ist durchge-brannt.	Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Si-cherung wiederholt durch, wenden Sie sich an eine zuge-lassene Elektrofachkraft.
Brennerdeckel und Brenner-krone sitzen nicht richtig.	Bringen Sie die Brennerkrone und den Brennerdeckel in die richtige Position.
Die Flamme erlischt gleich nach der Zündung wieder.	Das Thermoelement ist nicht ausreichend erwärmt. Halten Sie den Knopf nach dem Entzüden etwa 10 Se-kunden lang gedrückt.
Der Flammenring ist ungleich-mäßig.	Die Brennerkrone ist mit Spei-seresten verstoptf. Sorgen Sie dazu, dass die Dü-se nicht blockiert und die Brennerkrone sauber ist.

WENN SIE DAS PROBLEM NICT LÖSEN KÖNNEN...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an.

Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch

bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

IM ZUBEHÖRBEUTEL MITGELIEFERTE AUFKLEBER

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A. Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden).

B. Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C. Kleben Sieihn auf die Gebrauchsanleitung.

TECHNISCHE DATEN

ABMESSAGENS DES KOCHFELDS

Breite 590 mm
Tiefe 520 mm

SONSTIGE TECHNISCHE DATEN

GESAMTLEIS-TUNG:	Gas - Origi-nal:	G20/G25 (2E+) 20/25 mbar (BE)	8,6 kW
		G20 (2E) 20 mbar (LU) 8,6 kW
	Gas - Ersatz:	G30 (3+) 28-30 mbar 607 g/h
		G31 (3+) 37 mbar 596 g/h
Netzanschluss: 20 - 240 V ~ 50 - 60 Hz
Gerätekatego-rie:	II2E+3+ (BE)I2E (LU)
Gasanschluss: R	1/2"

BYPASSDURCHMESSER

BRENNER Ø BYPASS 1/100 mm
Multikronen-Brenner 57
Normalbrenner 35
Hilfsbrenner 28

GASBRENNER FÜR ERDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRENNER NORMALLEISTUNG KW MINDESTLEISTUNG KW INJEKTORMARKE
Multikronen-Brenner	3,9 1,4 146
Normalbrenner 1,85	0,6 92
Hilfsbrenner 1,0 0,33 70

GASBRENNER FÜR LPG G30/G31 28-30/37 mbar

BRENNER	NORMAL-LEISTUNG kW	MINDEST-LEISTUNG kW	INJEKTORMAR-KE	NENNGASDURCHFLUSS g/h
				G30 28-30 mbar	G31 37 mbar
Multikronen-Brenner	3,55 1,4 095	258	254
Normalbrenner	1,9	0,6 71	138	136
Hilfsbrenner	1,0	0,33	50	73	71

ENERGIEEFFIZIENZ

PRODUKTINFORMATIONEN GEMÄSS EU 66/2014

Modellidentifikation		ZGO68420BA
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Gasbrenner		4
Energieeffizienz pro Gasbrenner (EE gas burner)	Hinten links - Normalbrenner 60.3%
	Hinten rechts - Normalbrenner 60.3%
	Vorne links - Multikronen-Brenner 60.0%
	Vorne rechts - Hilfsbrenner nicht zuteffend
Energieeffizienz des Gaskochfelds (EE gas hob)	60.2%

EN 30-2-1: Haushalt-Kochgeräte für gasförmige Brennstoffe - Teil 2-1: Rationelle Energientzung - Allgemeines

ENERGIE SPAREN

• Achten Sie vor dem Gebrauch daraufuf, dass die Brenner und Topfräger richtig zusammengebaut sind.
• Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Grübe der Brenner entspricht.
• Stellen Sie den Topf mittig auf den Brenner.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so welt zurück, dass die Flüssigkeit nur leicht kochelt.
• Verwenden Sie nach Möglichkeit einen Dampfkochtopf. Beachten Sie seine Bedienungsanleitung.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP
