Yeti MPPT - Régulateur de charge solaire GOAL ZERO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de charge solaire MPPT
Marque	Goal Zero
Modèle	Yeti MPPT
Dimensions	26 x 8,4 x 3,8 cm
Poids	583 g
Tension d'entrée maximale	22 V
Puissance maximale en entrée	350 W
Courant de charge	25 A
Fonction principale	Optimisation MPPT pour charge jusqu'à 40% plus rapide
Indicateur lumineux	Bleu (charge), bleu clignotant (pleine), rouge clignotant (erreur)
Ports d'entrée	1 port Anderson (pôle électrique) 15-22V, 2 ports 8 mm 15-22V (150 W max chacun)
Compatibilité	Goal Zero Yeti Lithium 1000, 1400, 3000
Temps de charge (Yeti 1000)	3,5 heures à tension max
Temps de charge (Yeti 1400)	5 heures à tension max
Temps de charge (Yeti 3000)	10 heures à tension max
Garantie	12 mois
Précautions de sécurité	Ne pas dépasser 22V en entrée ; ne pas brancher en série ; installer toujours avant de connecter une source
Entretien	Protéger de l'eau ; ne pas désassembler

FOIRE AUX QUESTIONS - Yeti MPPT GOAL ZERO

Qu'est-ce qu'un MPPT ?

Un MPPT (Maximum Power Point Tracker) est un dispositif qui optimise la charge en traçant activement la source d'énergie pour maximiser l'alimentation, ce qui peut réduire les temps de charge jusqu'à 40% avec des panneaux solaires.

Comment installer le module Yeti MPPT ?

Éteignez tous les ports, débranchez le Yeti Lithium, retirez le support d'expansion, connectez le connecteur bleu en respectant les polarités, branchez le connecteur de données, fixez le module avec 4 vis, puis branchez la source d'alimentation. Ne branchez jamais la source avant l'installation.

Que signifient les voyants lumineux ?

Bleu fixe : batterie en charge. Bleu clignotant : batterie pleine. Éteint : appareil hors tension. Rouge clignotant : tension d'entrée trop élevée, surchauffe ou mauvaise connexion.

Combien de panneaux solaires puis-je brancher ?

Le module possède trois entrées pouvant être utilisées simultanément, mais la tension totale ne doit pas dépasser 22V. Nous recommandons un branchement en parallèle (positif à positif) pour éviter des tensions dangereuses.

Puis-je utiliser des panneaux solaires non Goal Zero ?

Oui, mais vérifiez que la tension en circuit ouvert ne dépasse pas 22V. Pour des configurations spécifiques, contactez nos experts au 888-794-6250.

Puis-je brancher des panneaux solaires sur le module et sur les ports d'entrée du Yeti Lithium en même temps ?

Oui, mais nous recommandons d'utiliser les entrées du module pour les panneaux solaires, car il optimise la charge et peut améliorer le temps de recharge jusqu'à 40% (et 20% sur secteur).

Quelle est la tension maximale autorisée en entrée ?

Ne dépassez pas 22V (350W) en entrée standard. Une tension supérieure peut endommager le Yeti Lithium et causer des blessures.

Que faire si le voyant clignote en rouge ?

Cela indique une tension d'entrée trop élevée, une surchauffe ou une mauvaise connexion. Vérifiez les sources, refroidissez l'appareil et resserrez les connexions.

Où puis-je obtenir de l'aide technique ?

Contactez nos experts en énergie solaire au 888-794-6250 pour toute question sur les panneaux tiers ou les configurations personnalisées.

Quel est le temps de charge pour un Yeti 1400 ?

Avec une entrée maximale (22V), le Yeti 1400 se recharge en environ 5 heures via le module MPPT.

MODE D'EMPLOI Yeti MPPT GOAL ZERO

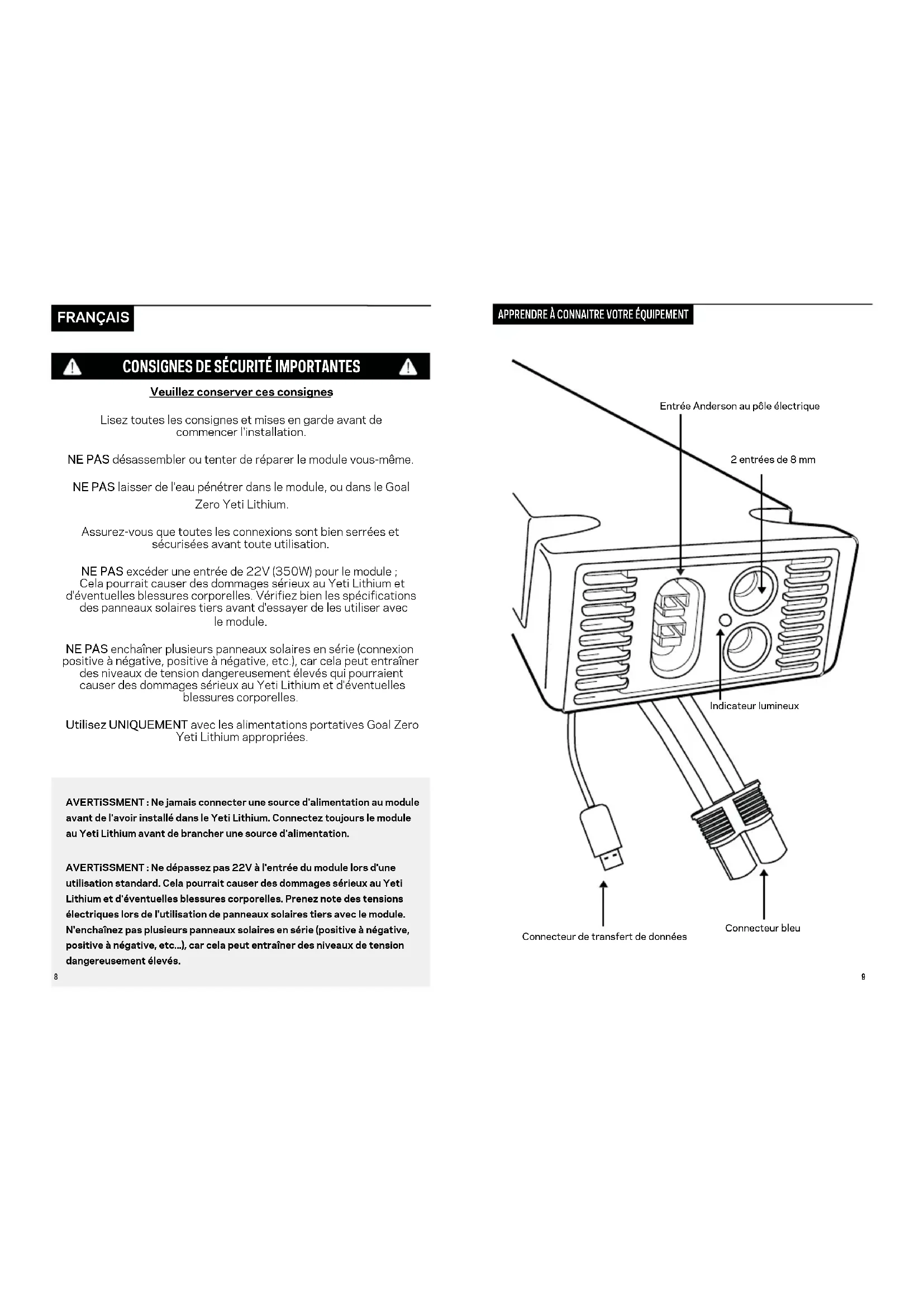

Veuillez conserver ces consignes

Lisez toutes les consignes et mises en garde avant de commencer l'installation.

NE PAS désassembler ou tenter de réparer le module vous-même.

NE PAS laisser de l'eau pénétrer dans le module, ou dans le Goal Zero Yeti Lithium.

Assurez-vous que toutes les connexions sont bien serrées et sécurisées avant toute utilisation.

NE PAS excéder une entrée de 22V (350W) pour le module ; Cela pourrait causer des dommages sérieux au Yeti Lithium et d'éventuelles blessures corporelles. Vérifiez bien les spécifications des panneaux solaires tiers avant d'essayer de les utiliser avec le module.

NE PAS enchaîner plusieurs panneaux solaires en série (connexion positive à négative, positive à négative, etc.), car cela peut entraîner des niveaux de tension dangereusement élevés qui pourraient causer des dommages sérieux au Yeti Lithium et d'éventuelles blessures corporelles.

Utilisez UNIQUEMENT avec les alimentations portatives Goal Zero Yeti Lithium appropriées.

AVERTISSMENT : Ne jamais connecter une source d'alimentation au module avant de l'avoir installé dans le Yeti Lithium. Connectez toujours le module au Yeti Lithium avant de brancher une source d'alimentation.

AVERTISSMENT : Ne dépassez pas 22V à l'entrée du module lors d'une utilisation standard. Cela pourrait causer des dommages sérieux au Yeti Lithium et d'éventuelles blessures corporelles. Prenez note des tensions électriques lors de l'utilisation de panneaux solaires tiers avec le module. N'enchaînez pas plusieurs panneaux solaires en série (positive à négative, positive à négative, etc...), car cela peut entraîner des niveaux de tension dangereusement élevés.

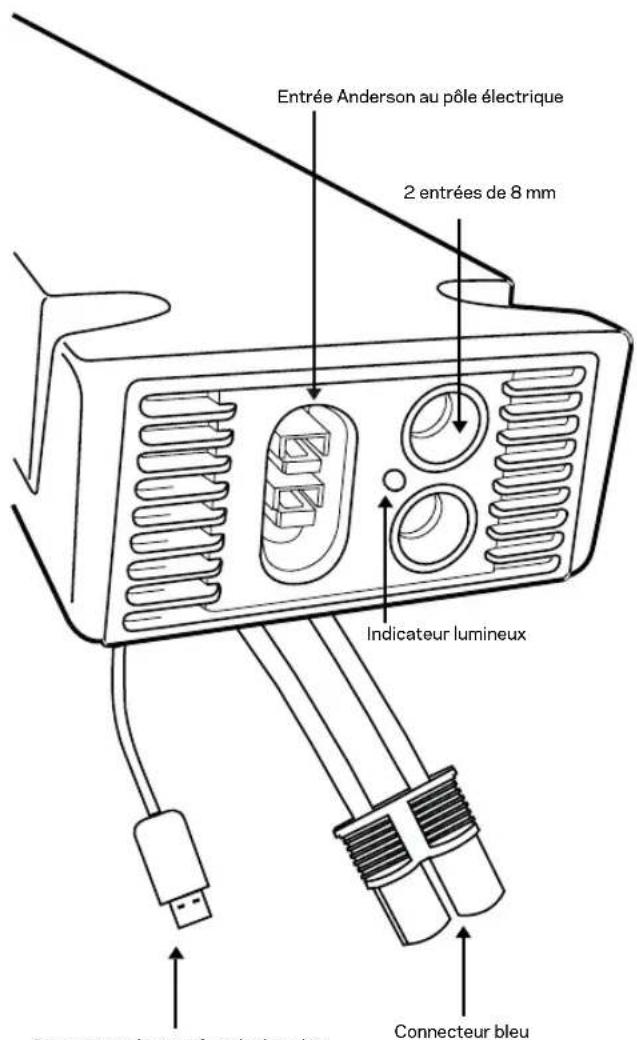

APPRENDRE À CONNAITRE VOTRE ÉQUIPEMENT

Connecteur de transfert de données

COMMENT ÇA FONCTIONNE ?

Les outils dont vous aurez besoin : Tournevis

1 Éteignez tous les ports de sortie et débranchez le Yeti Lithium de toute source d'alimentation.

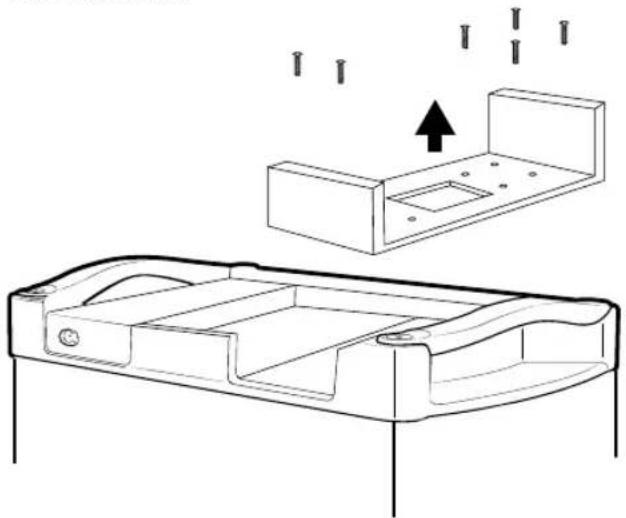

1. Relevez le couvercle du Yeti Lithium et extrayez le support du module d'expansion du Yeti endévissant les six vis et en le faisant glisser vers le haut. a. Utilisez vos deux mains pour extraire le support de son emplacement.

AVERTiSSMENT : Ne jamais connecter une source d'alimentation au module avant de l'avoir installé dans le Yeti Lithium. Connectez toujours le module au Yeti Lithium avant de brancher une source d'alimentation.

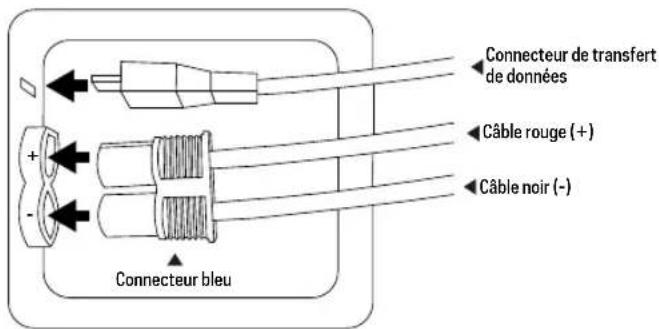

1. Prenez note des bornes positive et négative sur le port du Yeti, ainsi que sur le connecteur bleu. Insérez le connecteur bleu du module dans le port du module du Yeti Lithium, en faisant correspondre les bornes positive avec positive et négative avec négative.
2. Insérez le connecteur de transfert de données du module dans le port de transfert de données du Yeti Lithium.

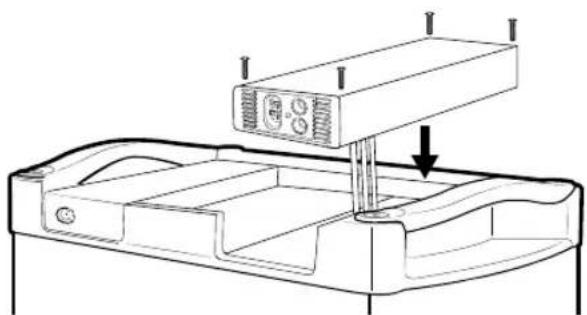

1. Placez avec précaution le module d'optimisation de charge solaire, en repliant les câbles dans l'ouverture.
2. En utilisant les 4 vis fournies, sécuriser le module en place.
3. En utilisant le port Anderson au pôle électrique ou les ports de 8 mm, branchez la source d'alimentation dans le module.
4. Vous saurez que le MPPT fonctionne lorsque l'indicateur lumineux deviendra bleu.

AVERTISSMENT : Ne dépassez pas 22V à l'entrée du module lors d'une utilisation standard. Cela pourrait causer des dommages sérieux au Yeti Lithium et d'éventuelles blessures corporelles. Prenez note des tensions électriques lors de l'utilisation de panneaux solaires tiers avec le module. N'enchaînez pas plusieurs panneaux solaires en série (positive à négative, positive à négative, etc.), car cela peut entraîner des niveaux de tension dangereusement élevés.

INDICATEUR LUMINEUX

BLEU — La batterie est en charge

BLEU CLIGNOTANT — La batterie est pleine

PAS DE LUMIÈRE — Éteint

ROUGE CLIGNOTANT — Le voltage d'entrée est trop élevé, l'appareil est en surchauffe, ou une connexion est mal effectuée

QU'EST-CE QU'UN MPPT ?

Un MPPT est un dispositif de poursuite du point de puissance maximale, abrégé de 'Maximum Power Point Tracker'. Le module d'optimisation de charge solaire est un MPPT externe et, lorsqu'il est installé correctement, trace activement la source d'énergie que vous utilisez pour charger le Goal Zero Yeti Lithium et optimise la source pour maximiser l'alimentation, entraînant des temps de charge jusqu'à 40% plus rapides, en particulier à partir de panneaux solaires. Vous remarquerez également des temps de charge plus rapide depuis une prise murale lorsque vous utilisez le câble de recharge CA du Yeti Lithium branché au module.

FOIRE AUX QUESTIONS

Q : Combien de panneaux solaires puis-je brancher au le module ?
R : Il y a trois entrées dans le module qui peuvent être utilisées simultanément ; cependant, n excédez pas plus de 22V lors d'une utilisation standard, car cela pourrait causer des commages sérieux au Yeti Lithium et d'éventuelles blessures corporelles. Nous recommandons d'enchaîner plusieurs panneaux solaires en parallèle (positive à positive, négative à négative, etc.). Nous avons éliminé tout doute lors du branchement en série de panneaux solaires Coal Zero Boulder, les connecteurs à arneau bleu de 8 mm et les câbies combinateurs permettent une connexion en série de nos panneaux pour une utilisation approuvée avec les alimentations portatives Yeti. Veuillez apeler nos experts en énergie solaire au 888-794-6250
Q : Est-ce que je peux brancher des panneaux solaires au module et aux ports d'entrée du Goal Zero Yeti Lithium en même temps ?
R : Oui ; Cependant, nous recommandons l'utilisation des entrées du module pour des panneaux solaires puisqu'il peut optimiser le temps de recharge jusqu'à 40%. Vous pourrez aussi noter une amélioration du temps de recharge de 20% lorsque vous rechargez le Yeti Lithium depuis une prise de courant traditionnelle en utilisant le module.
Q: Puis-je utiliser des panneaux solaires non Goal Zero ou une solution de câblage personnalisée ou toute configuration solaire qui peut avoir une tension de circuit ouvert de plus de 22 V ?
R : Veuillez appeler nos experts en énergie solaire au 888-794-6250.

SPÉCIFICATIONS TECHNIQUES

Module d'expansion du MPPT du Yeti Lithium

Contrôleur de charge du MPPT de 25 Amp

Recharge les éléments suivants : Approx. Temps de charge :

GOAL ZERO Yeti 1000 @ Tension d'entrée max.	3.5 hrs
GOAL ZERO Yeti 1400 @ Tension d'entrée max.	5 hrs
GOAL ZERO Yeti 3000 @ Tension d'entrée max.	10 hrs

Ports : Ne dépassez pas 22V à l'entrée lors d'une utilisation standard.

Port de Charge de 8 mm 15 - 22V, ne pas dépasser150 W par port
Port de charge du pôle électrique 15 - 22V
Connecteur du module d'expansion (Sortie)	Contrôleur de charge du MPPT de 25 A

Général :

Poids 1,3 livres (583 g)

Dimensions 10.25 x 3.3 x 1.5 pouces (26 x 8.4 x 3.8 cm)

Garantie 12 mois

Certifications
