Yeti MPPT - Regulador de carga solar GOAL ZERO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Regulador de carga solar MPPT
Marca	Goal Zero
Modelo	Yeti MPPT
Dimensiones	26 x 8,4 x 3,8 cm
Peso	583 g
Tensión de entrada máxima	22 V
Potencia máxima de entrada	350 W
Corriente de carga	25 A
Función principal	Optimización MPPT para carga hasta un 40% más rápida
Indicador luminoso	Azul (carga), azul intermitente (llena), rojo intermitente (error)
Puertos de entrada	1 puerto Anderson (polo eléctrico) 15-22V, 2 puertos de 8 mm 15-22V (150 W máx cada uno)
Compatibilidad	Goal Zero Yeti Lithium 1000, 1400, 3000
Tiempo de carga (Yeti 1000)	3,5 horas a tensión máxima
Tiempo de carga (Yeti 1400)	5 horas a tensión máxima
Tiempo de carga (Yeti 3000)	10 horas a tensión máxima
Garantía	12 meses
Precauciones de seguridad	No superar 22V en entrada; no conectar en serie; instalar siempre antes de conectar una fuente
Mantenimiento	Proteger del agua; no desmontar

Preguntas frecuentes - Yeti MPPT GOAL ZERO

¿Qué es un MPPT?

Un MPPT (Maximum Power Point Tracker) es un dispositivo que optimiza la carga al rastrear activamente la fuente de energía para maximizar la alimentación, lo que puede reducir los tiempos de carga hasta un 40% con paneles solares.

¿Cómo instalar el módulo Yeti MPPT?

Apague todos los puertos, desconecte el Yeti Lithium, retire el soporte de expansión, conecte el conector azul respetando las polaridades, conecte el conector de datos, fije el módulo con 4 tornillos, luego conecte la fuente de alimentación. Nunca conecte la fuente antes de la instalación.

¿Qué significan los indicadores luminosos?

Azul fijo: batería en carga. Azul intermitente: batería llena. Apagado: dispositivo sin tensión. Rojo intermitente: tensión de entrada demasiado alta, sobrecalentamiento o mala conexión.

¿Cuántos paneles solares puedo conectar?

El módulo tiene tres entradas que se pueden usar simultáneamente, pero el voltaje total no debe exceder 22V. Recomendamos una conexión en paralelo (positivo a positivo) para evitar voltajes peligrosos.

¿Puedo usar paneles solares que no sean Goal Zero?

Sí, pero verifique que el voltaje de circuito abierto no supere 22V. Para configuraciones específicas, contacte a nuestros expertos al 888-794-6250.

¿Puedo conectar paneles solares al módulo y a los puertos de entrada del Yeti Lithium al mismo tiempo?

Sí, pero recomendamos usar las entradas del módulo para los paneles solares, ya que optimiza la carga y puede mejorar el tiempo de recarga hasta un 40% (y un 20% en red eléctrica).

¿Cuál es el voltaje máximo permitido en la entrada?

No exceda 22V (350W) en la entrada estándar. Un voltaje superior puede dañar el Yeti Lithium y causar lesiones.

¿Qué hacer si el indicador parpadea en rojo?

Esto indica un voltaje de entrada demasiado alto, sobrecalentamiento o mala conexión. Verifique las fuentes, enfríe el dispositivo y apriete las conexiones.

¿Dónde puedo obtener ayuda técnica?

Contacte a nuestros expertos en energía solar al 888-794-6250 para cualquier pregunta sobre paneles de terceros o configuraciones personalizadas.

¿Cuál es el tiempo de carga para un Yeti 1400?

Con una entrada máxima (22V), el Yeti 1400 se recarga en aproximadamente 5 horas a través del módulo MPPT.

MANUAL DE USUARIO Yeti MPPT GOAL ZERO

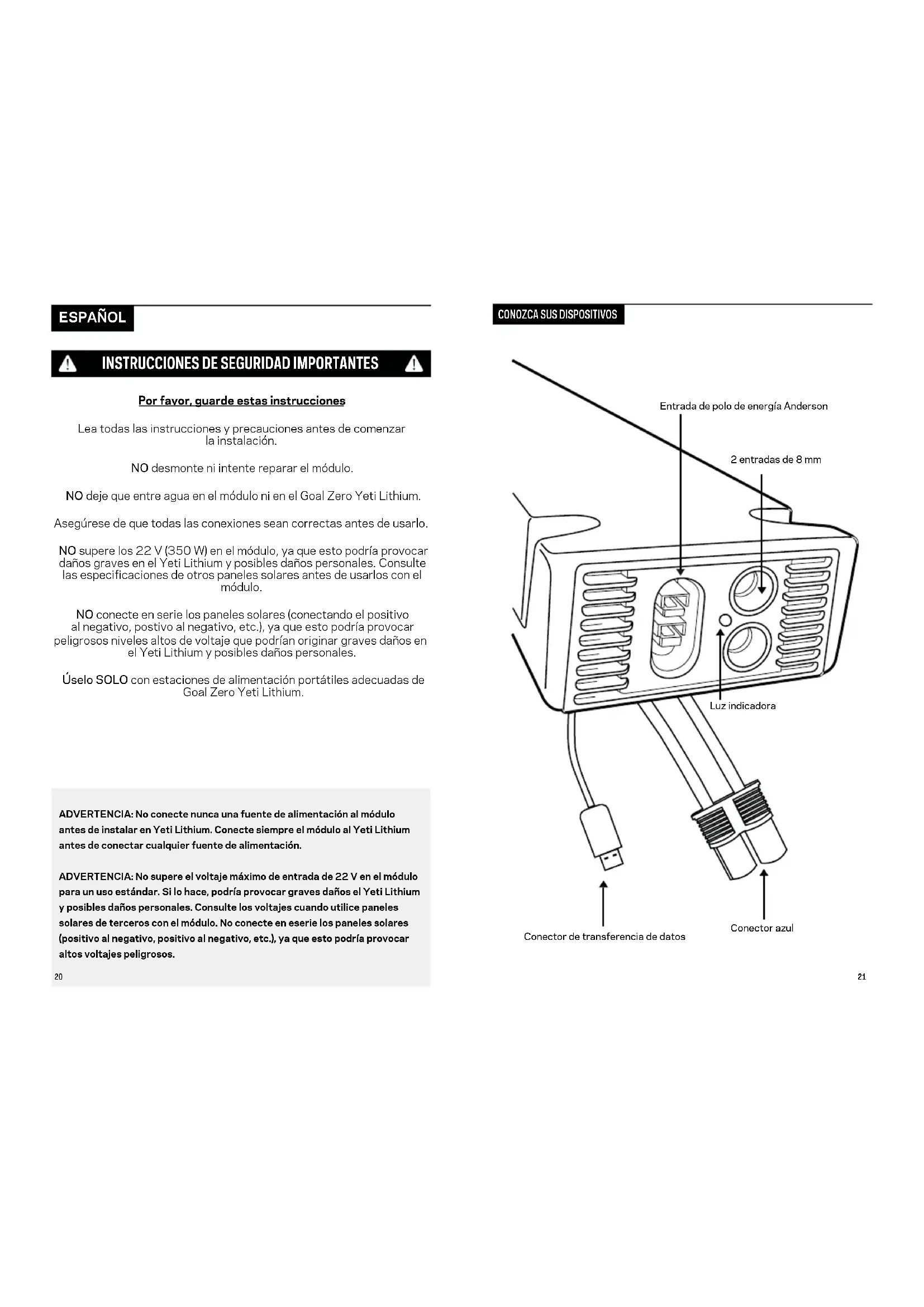

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Por favor, guarde estas instrucciones

Lea todas las instrucciones y precauciones antes de comenzar la instalación.

NO desmonte ni intente reparar el módulo.

NO deje que entre agua en el módulo ni en el Goal Zero Yeti Lithium.

Asegúrese de que todas las conexiones sean correctas antes de usarlo.

NO supere los 22 V (350 W) en el módulo, ya que esto podría provocar daños graves en el Yeti Lithium y posibles daños personales. Consulte las especificaciones de otros paneles solares antes de usarlos con el módulo.

NO conecte en serie los paneles solares (conectando el positivo al negativo, postivo al negativo, etc.), ya que esto podría provocar peligrosos niveles altos de voltaje que podrían originar graves daños en el Yeti Lithium y posibles daños personales.

Úselo SOLO con estaciones de alimentación portátiles adecuadas de Goal Zero Yeti Lithium.

ADVERTENCIA: No conecte nunca una fuente de alimentación al módulo antes de instalar en Yeti Lithium. Conecte siempre el módulo al Yeti Lithium antes de conectar cualquier fuente de alimentación.

ADVERTENCIA: No supere el voltaje máximo de entrada de 22 V en el módulo para un uso estándar. Si lo hace, podría provocar graves daños el Yeti Lithium y posibles daños personales. Consulte los voltajes cuando utilice paneles solares de terceros con el módulo. No conecte en eserie los paneles solares (positivo al negativo, positivo al negativo, etc.), ya que esto podría provocar altos voltajes peligrosos.

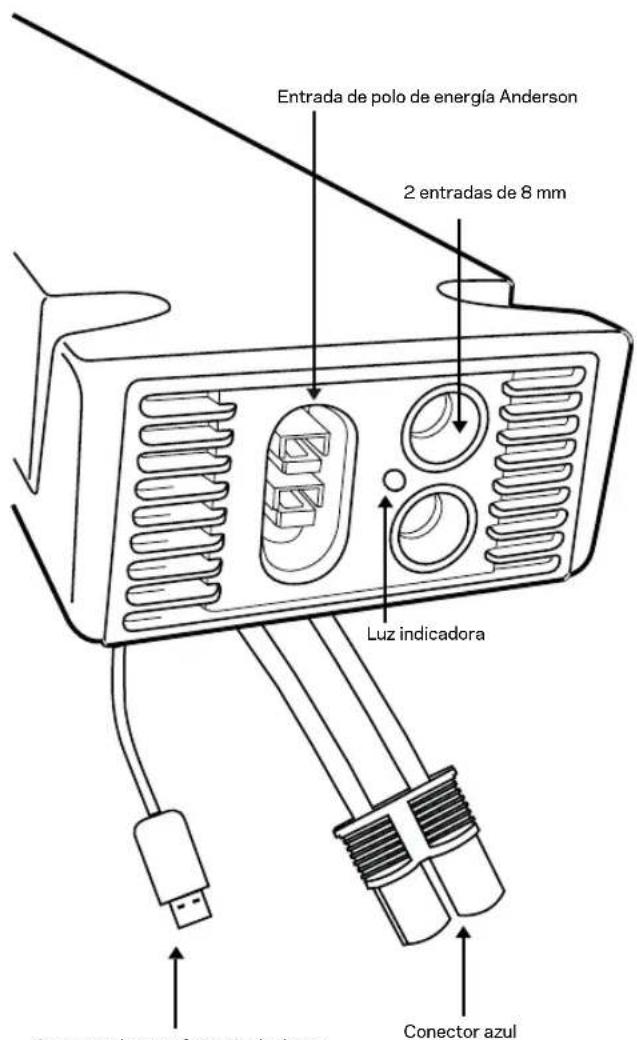

CONOZCA SUS DISPOSITIVOS

Conector de transferencia de datos

CÓMO FUNCIONA

Herramientas que necesita: Destornillador

1. Desconecte los puertos de salida y desenchufe el Yeti Lithium de cualquier fuente de alimentación.

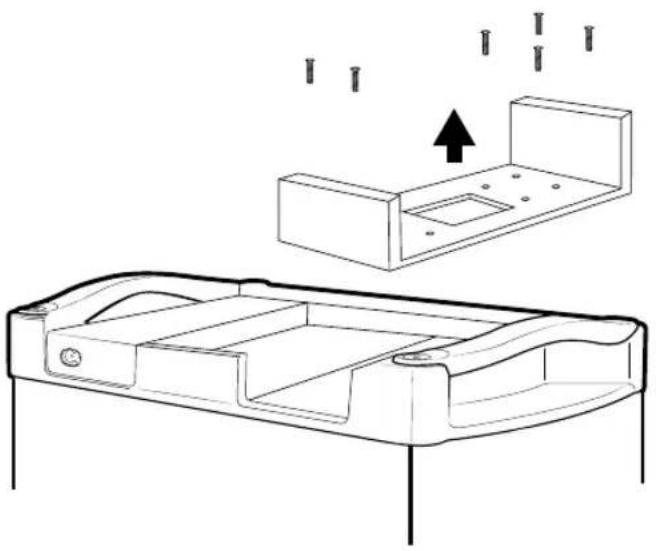

1. Abra la tapa del Yeti Lithium y extraiga el carro del módulo de expansión del Yeti retirando los seis tornillos y deslizando hacia afuera el carro.
   a. Use ambas manos para sacar el carro del módulo de expansión de su posición.

ADVERTENCIA: No conecte nunca una fuente de alimentación al módulo antes de instalar en Yeti Lithium. Conecte siempre el módulo al Yeti Lithium antes de conectar cualquier fuente de alimentación.

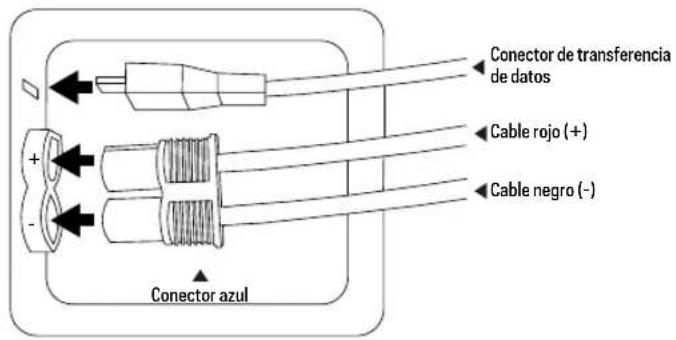

1. Observe los terminales positivo y negativo en el puerto del Yeti, así como en el conector azul. Inserte el conector del módulo azul en el puerto del módulo del Yeti Lithium, uniendo el positivo con el positivo y el negativo con el negativo.
2. Inserte el conector de transferencia de datos del módulo en el puerto de transferencia de datos del Yeti Lithium.

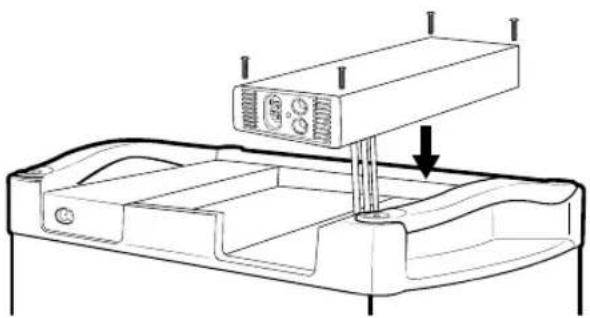

1. Coloque suavemente el módulo de optimización de carga solar en su posición, plegando los cables hacia la apertura.
2. Usando los cuatro tornillos suministrados, fije el módulo en su posición.
3. Usando la APP o los puertos de 8 mm, conecte la fuente de alimentación al módulo.
4. Ahora el rastreador del punto de máxima potencia funciona cuando la luz indicadora se vuelva azul.

ADVERTENCIA: No supere el voltaje máximo de entrada de 22 V en el módulo para un uso estándar. Si lo hace, podría provocar graves daños el Yeti Lithium y posibles daños personales. Consulte los voltajes cuando utilice paneles solares de terceros con el módulo. No conecte en eserie los paneles solares (positivo al negativo, positivo al negativo, etc.), ya que esto podría provocar altos voltajes peligrosos.

LUZ INDICADORA

AZUL - Batería en carga

AZUL PARPADEANTE - Batería cargada

SIN LUZ - Desconectado

PARPADEANDO EN ROJO - Entrada en sobrevoltaje, sobretemperatura o conección inadecuada

¿QUÉ ES MPPT?

MPPT son las siglas en inglés de rastreador del punto de máxima potencia El módulo de optimiación de carga solar es un rastreador del punto de máxima potencia externo y cuando se instala adecuadamente, controla activamente la fuente de energía que se está usando para cargar el Goal Zero Yeti Lithium y optimiza la fuente para maximizar la energía, obteniéndose tiempos de carga de hasta un 40 % menores, especialmente desde los paneles solares. También es posible que note mejores tiempos de carga en CA cuando utilice el cable de carga del Yeti Lithium conectado al módulo.

PREGUNTAS FRECUENTES

P: ¿Cuántos paneles solares puedo conectar al módulo?
R: Hay tres entradas en el módulo que pueden usarse al mismo tiempo. No obstante, no debe superar más de 22 V con un uso estándar, ya que esto podría provocar daños al Yeti Lithium y posibles daños personales. Recomendamos conectar los paneles solares en paralelo (positivo apositivo, negativo a negativo, etc.). Hemos eliminado las dudas respecto a la conexión en serie de los paneles solares Goal Zero Boulder. El conector con el anillo azul de 8 mm y los cables combinadores conectan adecuadamente los paneles entre sí para un uso admitido con las estaciones de alimentación portátiles Yeti. Llame a nuestros expertos en energía solar al número 888-794-6250.
P: ¿Puedo conectar los paneles solares al módulo y los puertos de entrada del Goal Zero Yeti Lithium al mismo tiempo?
R: Sí, sin embargo, recomendamos que use las entradas del módulo para los paneles solares, ya que optimizan la eficiencia de carga hasta en un 40 %. Podrá observar hasta un 20 % más de eficiencia al cargar el Yeti Lithium desde la pared cuando se utiliza el módulo.
P: ¿Puedo usar paneles solares que nos ean Goal Zero o una solución de cableado personalizada ocualquier configuración solar que supere los 22 V en circuito abierto?
R: Llame a nuestros expertos en energía solar al número 888-794-6250.

ESPECIFICACIONES TÉCNICAS

Módulo de expansión del rastreador del punto de máxima potencia del Yeti Lithium

Controlador de carga de rastreador del punto de máxima potencia de 25 A

Carga lo siguiente: Aprox. Tiempo de carga:

GOAL ZERO Yeti 1000 @ Máx. entrada 3.5 horas

GOAL ZERO Yeti 1400 @ Máx. entrada 5 horas

GOAL ZERO Yeti 3000 @ Máx. entrada 10 horas

Puertos: No supere el voltaje máximo de entrada de 22 V para un uso estándar

Puerto de carga de 8 mm 15 - 22V, No supere los 150 W por puerto

Puerto de carga de polo de energía 15 - 22V

Conector del módulo de expansión (salida)

Controlador de carga de rastreador del punto de máxima potencia de 25 A

Datos generales:

Peso 1.3 lbs (583 g)

Dimensiones 10.25 x 3.3 x 1.5 in (26 x 8.4 x 3.8 cm)

Garantía 12 meses

Certificados
