Yeti MPPT - Solar-Laderegler GOAL ZERO - Kostenlose Bedienungsanleitung

Produkttyp	MPPT-Solarladeregler
Marke	Goal Zero
Modell	Yeti MPPT
Abmessungen	26 x 8,4 x 3,8 cm
Gewicht	583 g
Maximale Eingangsspannung	22 V
Maximale Eingangsleistung	350 W
Ladestrom	25 A
Hauptfunktion	MPPT-Optimierung für bis zu 40 % schnelleres Laden
Leuchtanzeige	Blau (Laden), Blinkend blau (Voll), Blinkend rot (Fehler)
Eingangsanschlüsse	1 Anderson-Anschluss (Elektropol) 15-22 V, 2 Anschlüsse 8 mm 15-22 V (max. 150 W pro Stück)
Kompatibilität	Goal Zero Yeti Lithium 1000, 1400, 3000
Ladezeit (Yeti 1000)	3,5 Stunden bei maximaler Spannung
Ladezeit (Yeti 1400)	5 Stunden bei maximaler Spannung
Ladezeit (Yeti 3000)	10 Stunden bei maximaler Spannung
Garantie	12 Monate
Sicherheitshinweise	Überschreiten Sie nicht 22 V am Eingang; nicht in Reihe schalten; immer installieren, bevor eine Quelle angeschlossen wird
Wartung	Vor Wasser schützen; nicht zerlegen

Häufig gestellte Fragen - Yeti MPPT GOAL ZERO

Was ist ein MPPT?

Ein MPPT (Maximum Power Point Tracker) ist ein Gerät, das das Laden optimiert, indem es die Energiequelle aktiv verfolgt, um die Stromzufuhr zu maximieren, was die Ladezeiten mit Solarmodulen um bis zu 40 % reduzieren kann.

Wie installiere ich das Yeti MPPT-Modul?

Schalten Sie alle Anschlüsse aus, trennen Sie das Yeti Lithium, entfernen Sie den Erweiterungsträger, verbinden Sie den blauen Stecker unter Beachtung der Polaritäten, schließen Sie den Datenstecker an, befestigen Sie das Modul mit 4 Schrauben und schließen Sie dann die Stromquelle an. Schließen Sie die Quelle niemals vor der Installation an.

Was bedeuten die Leuchtanzeigen?

Dauerhaft blau: Batterie wird geladen. Blinkend blau: Batterie voll. Aus: Gerät ausgeschaltet. Blinkend rot: Eingangsspannung zu hoch, Überhitzung oder schlechte Verbindung.

Wie viele Solarmodule kann ich anschließen?

Das Modul verfügt über drei Eingänge, die gleichzeitig verwendet werden können, aber die Gesamtspannung darf 22 V nicht überschreiten. Wir empfehlen eine Parallelschaltung (Plus an Plus), um gefährliche Spannungen zu vermeiden.

Kann ich Solarmodule von anderen Herstellern als Goal Zero verwenden?

Ja, aber stellen Sie sicher, dass die Leerlaufspannung 22 V nicht überschreitet. Für spezifische Konfigurationen kontaktieren Sie unsere Experten unter 888-794-6250.

Kann ich gleichzeitig Solarmodule an das Modul und an die Eingangsanschlüsse des Yeti Lithium anschließen?

Ja, aber wir empfehlen, die Eingänge des Moduls für die Solarmodule zu verwenden, da es die Ladung optimiert und die Ladezeit um bis zu 40 % (und 20 % bei Netzstrom) verbessern kann.

Was ist die maximal zulässige Eingangsspannung?

Überschreiten Sie nicht 22 V (350 W) am Standardeingang. Eine höhere Spannung kann das Yeti Lithium beschädigen und Verletzungen verursachen.

Was tun, wenn die Anzeige rot blinkt?

Dies weist auf eine zu hohe Eingangsspannung, Überhitzung oder eine schlechte Verbindung hin. Überprüfen Sie die Quellen, kühlen Sie das Gerät ab und ziehen Sie die Verbindungen fest.

Wo erhalte ich technische Hilfe?

Kontaktieren Sie unsere Solarenergie-Experten unter 888-794-6250 für Fragen zu Drittanbieter-Paneelen oder individuellen Konfigurationen.

Wie lange dauert das Laden eines Yeti 1400?

Bei maximalem Eingang (22 V) lädt sich der Yeti 1400 über das MPPT-Modul in etwa 5 Stunden auf.

BEDIENUNGSANLEITUNG Yeti MPPT GOAL ZERO

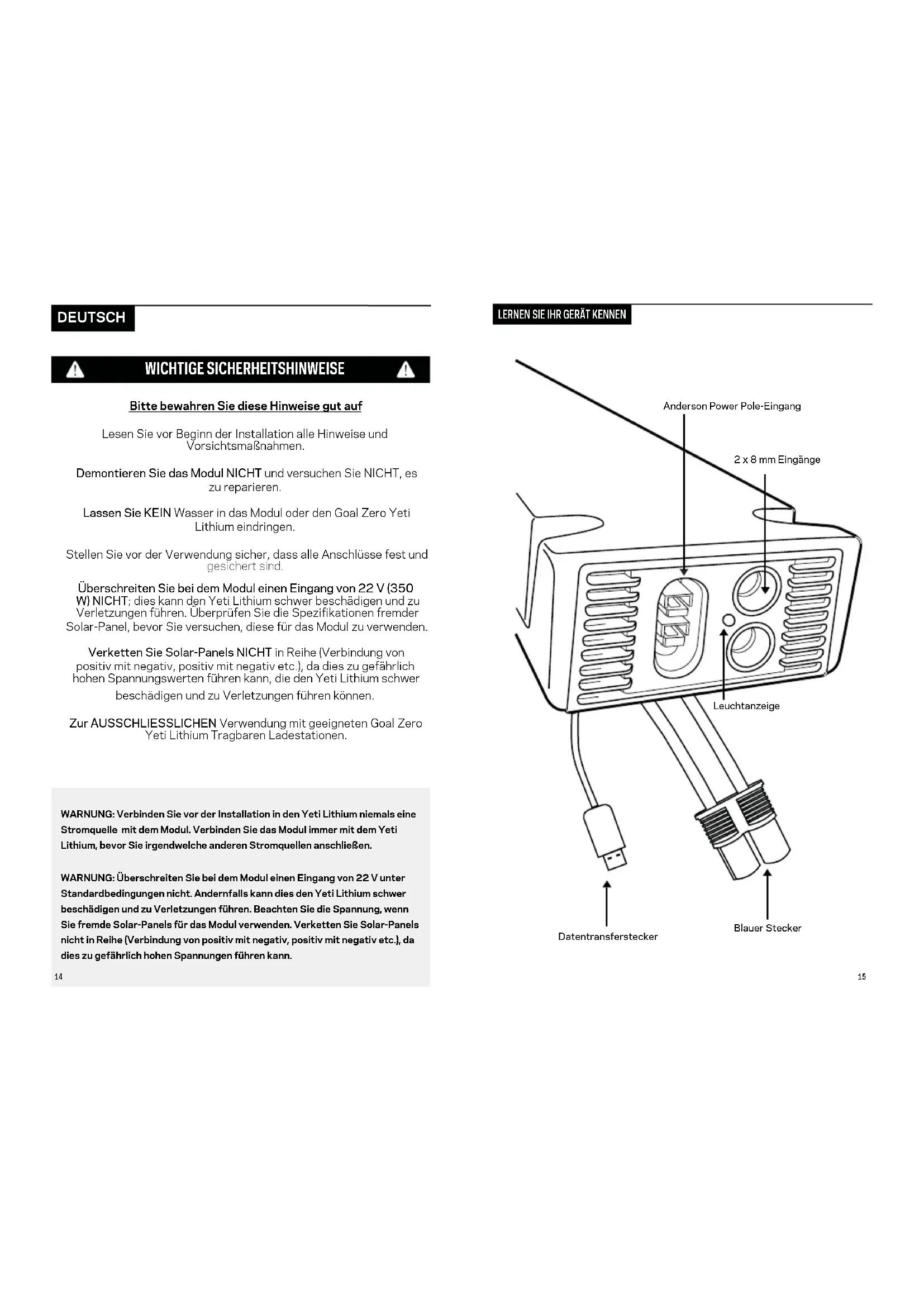

WICHTIGE SICHERHEITSHINWEISE

Bitte bewahren Sie diese Hinweise gut auf

Lesen Sie vor Beginn der Installation alle Hinweise und Vorsichtsmaßnahmen.

Demontieren Sie das Modul NICHT und versuchen Sie NICHT, es zu reparieren.

Lassen Sie KEIN Wasser in das Modul oder den Goal Zero Yeti Lithium eindringen.

Stellen Sie vor der Verwendung sicher, dass alle Anschlüsse fest und gesichert sind.

Überschreiten Sie bei dem Modul einen Eingang von 22 V (350 W) NICHT; dies kann den Yeti Lithium schwer beschädigen und zu Verletzungen führen. Überprüfen Sie die Spezifikationen fremder Solar-Panel, bevor Sie versuchen, diese für das Modul zu verwenden.

Verketten Sie Solar-Panels NICHT in Reihe (Verbindung von positiv mit negativ, positiv mit negativ etc.), da dies zu gefährlich hohen Spannungswerten führen kann, die den Yeti Lithium schwer beschädigen und zu Verletzungen führen können.

Zur AUSSCHLIESSLICHEN Verwendung mit geeigneten Goal Zero Yeti Lithium Tragbaren Ladestationen.

WARNUNG: Verbinden Sie vor der Installation in den Yeti Lithium niemals eine Stromquelle mit dem Modul. Verbinden Sie das Modul immer mit dem Yeti Lithium, bevor Sie irgendwelche anderen Stromquellen anschließen.

WARNUNG: Überschreiten Sie bei dem Modul einen Eingang von 22 V unter Standardbedingungen nicht. Andernfalls kann dies den Yeti Lithium schwer beschädigen und zu Verletzungen führen. Beachten Sie die Spannung, wenn Sie fremde Solar-Panels für das Modul verwenden. Verketten Sie Solar-Panels nicht in Reihe (Verbindung von positiv mit negativ, positiv mit negativ etc.), da dies zu gefährlich hohen Spannungen führen kann.

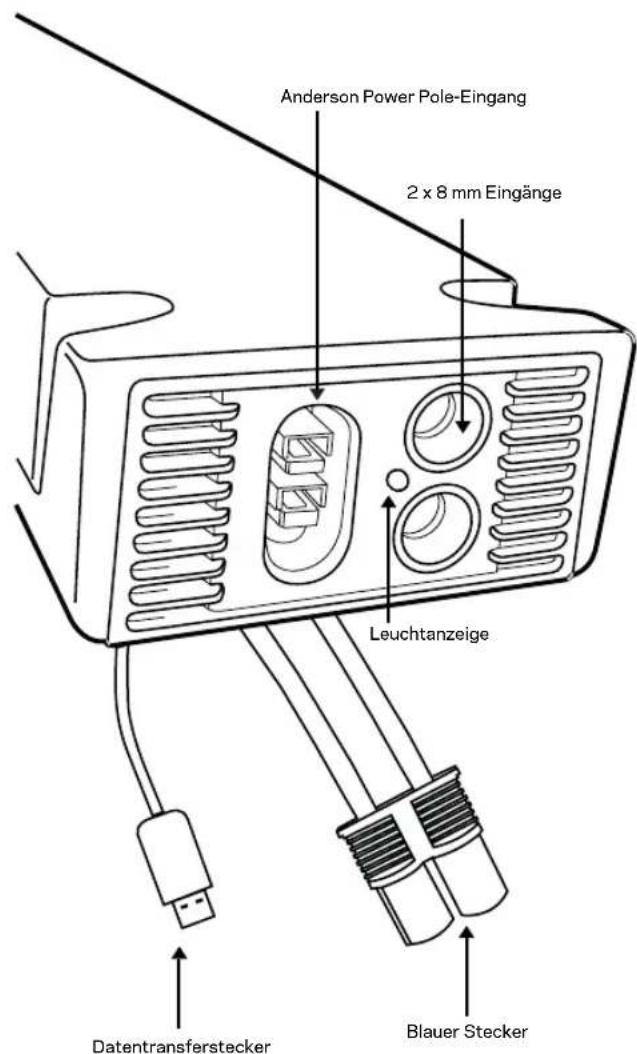

LERNEN SIE IHR GERÄT KENNEN

SO FUNKTIONIERT'S

Benötigte Werkzeuge: Schraubenzieher

1. Schalten Sie alle Ausgangsstecker ab und ziehen Sie den Yeti Lithium von der Stromquelle ab.

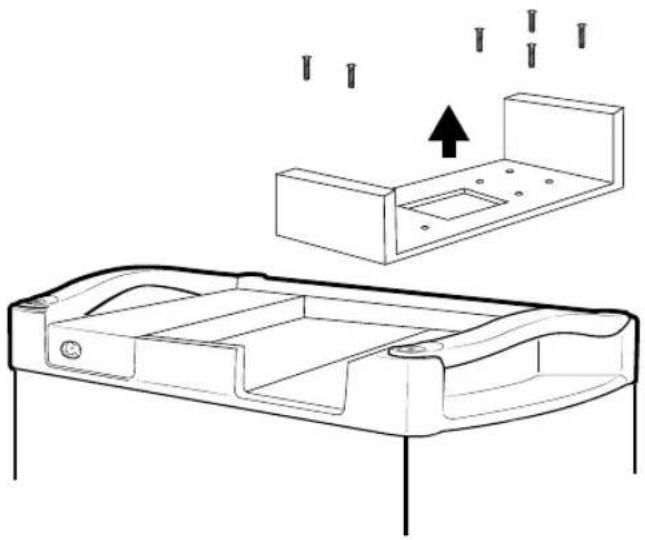

1. Öffnen Sie die Klappe des Yeti Lithium und entfernen Sie das Erweiterungsmodulgestell des Yeti, indem Sie die sechs Schrauben entfernen und das Gestell herausschieben.
   a. Verwenden Sie beide Hände, um das Erweiterungsmodulgestell aus seiner Position zu lösen.

WARNUNG: Verbinden Sie vor der Installation in den Yeti Lithium niemals eine Stromquelle mit dem Modul. Verbinden Sie das Modul immer mit dem Yeti Lithium, bevor Sie irgendwelche anderen Stromquellen anschließen.

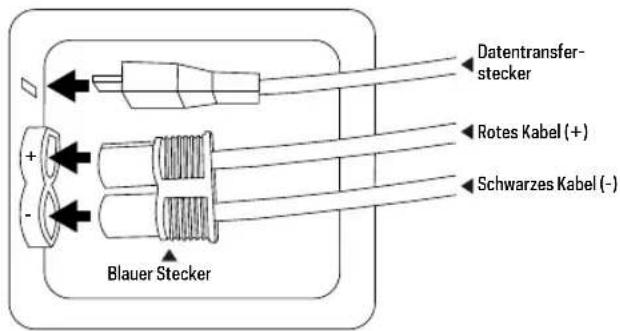

1. Beachten Sie die den Plus- und Negativpol am Anschluss des Yeti und an dem blauen Stecker. Schieben Sie den blauen Modulstecker in den Modulanschluss des Yeti Lithium, wobei positiv zu positiv und negativ zu negativ passen muss.
2. Schieben Sie den Datentransferstecker am Modul in den Datentransferanschluss des Yeti Lithium.

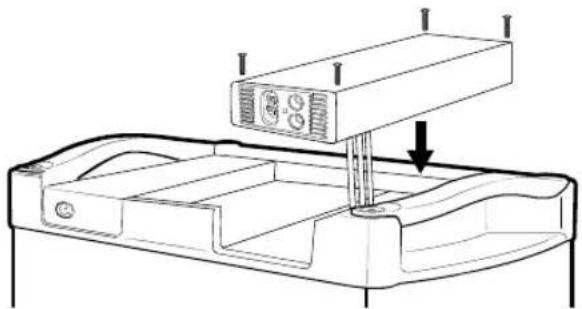

1. Platzieren Sie das Solarauflade-Optimierungsmodul vorsichtig und stecken Sie die Kabel in die Öffnung.
2. Befestigen Sie mithilfe der mitgelieferten vier Schrauben das Modul.
3. Stecken Sie mithilfe der APP- oder 8 mm-Anschlüsse die Stromquelle in das Modul ein.
4. Sie sehen, dass das MPPT funktioniert, wenn die Anzeige zu blau wechselt.

WARNUNG: Überschreiten Sie bei dem Modul einen Eingang von 22V unter Standardbedingungen nicht. Andernfalls kann dies den Yeti Lithium schwer beschädigen und zu Verletzungen führen. Beachten Sie die Spannung, wenn Sie fremde Solar-Panels für das Modul verwenden. Verketten Sie Solar-Panels nicht in Reihe (Verbindung von positiv mit negativ, positiv mit negativ etc.), da dies zu gefährlich hohen Spannungen führen kann.

LEUCHTANZEIGE

BLAU - Batterie lädt auf

BLAU BLINKEND - Batterie voll

KEIN LICHT - Aus

ROT BLINKEND - Eingang übersteigt Spannung, Temperatur des Geräts zu hoch oder falsch angeschlossen

WAS BEDEUTET MPPT?

MPPT steht für Maximum Power Point Tracker. Das Solarauflade-Optimierungsmodul ist ein externer MPPT, der bei korrekter Installation die Energiequelle aktiv überwacht, die Sie für die Aufladung des Goal Zero Lithium nutzen, und der die Quelle maximal optimiert, was, insbesondere im Fall von Solar-Panels zu einer 40 % schnelleren Aufladezeit führt. Außerdem werden Sie möglicherweise eine kürzere Aufladezeit feststellen, wenn Sie das in das Modul eingesteckte Yeti Lithium-Ladekabel verwenden.

HÄUFIG GESTELLTE FRAGEN

F: Wie viele Solar-Panels kann ich in das Modul einstecken?
A: An dem Modul befinden sich drei Eingänge, die gleichzeitig verwendet werden können; überschreiten Sie jedoch bei Standardverwendung 22 V nicht, da dies zu einer Beschädigung des Yeti Lithium und zu Verletzungen führen kann. Wir empfehlen die parallele Verkettung von Solar Panels (positiv mit positiv, negativ mit negativ etc.). Das Rätselraten bei der Verkettung hat ein Ende, wenn Sie die Goal Zero Boulder Solar Panels verwenden. Der 8 mm Stecker mit blauem Ring und das Verbindungskabel verketten unsere Panels richtig miteinander, so dass eine korrekte Verwendung mit den Yeti Tragbaren Ladestationen möglich ist. Bitte rufen Sie unsere Solarexperten unter 888-794-6250 an.
F: Kann ich gleichzeitig Solar-Panels in das Modul und die Goal Zero Yeti Lithium Eingangsanschlüsse einstecken?
A: Ja, allerdings empfehlen wir die Verwendung der Moduleingänge für Solar-Panels, da dies die Aufladeeffizienz um bis zu 40 % optimieren kann. Sie werden vielleicht sogar eine 20 % höhere Effizienz feststellen, wenn Sie den Yeti Lithium bei Verwendung des Moduls an der Steckdose aufladen.
F: Kann ich Solar-Panels, die nicht von Goal Zero stammen, oder eine individuelle Kabellösung oder eine andere Solarkconfigurations verwenden, die eine Leerlaufspannung von über 22 V haben?
A: Bitte rufen Sie unsere Solarexperten unter 888-794-6250 an.

TECHNISCHE SPEZIFIKATIONEN

Yeti Lithium MPPT Erweiterungsmodul

25 Amp MPPT-Laderegler

Lädt Folgendes: Ungefähre Ladezeit:

GOAL ZERO Yeti 1000 bei max. Eingang	3,5 Std.
GOAL ZERO Yeti 1400 bei max. Eingang	5 Std.
GOAL ZERO Yeti 3000 bei max. Eingang	10 Std.

ANSCHLÜSSE: Überschreiten Sie 22V bei Standardverwendung nicht

8 mm Aufladeanschluss 15 - 22 V, Überschreiten Sie 150 W proAnschluss nicht

Power Pole-Ladeanschluss 15 - 22 V

Erweiterungsmodulstecker (Ausgang) 25 A MPPT Laderegler

Allgemein:

Gewicht 583 g

Abmessungen 26 x 8,4 x 3,8 cm

Garantie 12 Monate

Zertifikate
