Type de produit	Kit d'adaptateurs Powerline AV2 1300 Mbps
Modèle	TPL-422E2K (2 adaptateurs TPL-422E)
Standard CPL	HomePlug AV2, compatible avec les normes antérieures
Débit maximal	Jusqu'à 1300 Mbps (débit théorique)
Ports réseau	1 port Ethernet 10/100/1000 Mbps par adaptateur
Boutons	Bouton Sync (synchronisation et sécurité)
Voyants LED	Power (vert), Ethernet (vert), CPL (vert)
Sécurité	Chiffrement AES 128 bits, génération de clé via bouton Sync
Alimentation	100-240 V AC, 50/60 Hz (prise murale intégrée)
Dimensions (approx.)	Environ 10 x 6 x 4 cm par adaptateur
Poids (approx.)	Environ 150 g par adaptateur
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Certifications	ICES-006, NMB-006
Garantie	Garantie constructeur limitée (voir site TRENDnet)
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet, guide d'installation rapide
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contactez le support TRENDnet
Informations générales	Ne pas exposer à l'humidité ou à des températures extrêmes

FOIRE AUX QUESTIONS - TPL422E2K TRENDNET

Comment installer le kit d'adaptateurs Powerline TPL422E2K ?

Branchez le premier adaptateur près de votre routeur et connectez-le via un câble Ethernet. Branchez le second adaptateur dans une prise près de votre appareil. Appuyez sur le bouton Sync de chaque adaptateur pendant 2 secondes pour les synchroniser. Le voyant CPL devient fixe lorsque la connexion est établie.

Comment sécuriser mon réseau CPL ?

Utilisez la méthode de connexion sécurisée : maintenez enfoncé le bouton Sync d'un adaptateur déjà connecté pendant 2 secondes, puis faites de même sur chaque nouvel adaptateur. Vous pouvez également générer une nouvelle clé de cryptage en maintenant le bouton Sync enfoncé pendant 10 secondes.

Que signifient les voyants LED sur l'adaptateur ?

Le voyant Power (vert) indique que l'adaptateur est sous tension. S'il clignote, l'appareil est en cours de synchronisation. Le voyant Ethernet (vert) s'allume lorsqu'un câble réseau est connecté. Le voyant CPL (vert) indique une connexion Powerline active.

Quel débit maximum puis-je espérer avec le TPL-422E2K ?

Le débit théorique maximal est de 1300 Mbps. En pratique, le débit dépend de la qualité du câblage électrique de votre domicile et des interférences. Attendez-vous à des vitesses généralement comprises entre 200 et 800 Mbps.

Puis-je ajouter d'autres adaptateurs Powerline à mon réseau existant ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs compatibles HomePlug AV2. Pour cela, maintenez le bouton Sync d'un adaptateur déjà connecté pendant 2 secondes, puis faites de même sur le nouvel adaptateur. Le voyant CPL clignotera puis deviendra fixe une fois la connexion établie.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Maintenez le bouton Sync enfoncé pendant 10 secondes. Tous les voyants s'éteindront puis se rallumeront. Cela génère une nouvelle clé de cryptage et efface la configuration réseau. Vous devrez ensuite resynchroniser les adaptateurs.

Les adaptateurs consomment-ils beaucoup d'électricité ?

Les adaptateurs Powerline consomment généralement entre 2 et 5 watts en fonctionnement normal. Ils passent en mode veille lorsqu'aucun trafic réseau n'est détecté, réduisant la consommation à moins de 1 watt.

Que faire si le voyant CPL ne s'allume pas ?

Vérifiez que les deux adaptateurs sont branchés sur des prises murales (et non sur des multiprises filtrantes). Assurez-vous que le bouton Sync a été enfoncé des deux côtés. Essayez de rapprocher les adaptateurs ou de les brancher sur des circuits électriques différents.

Puis-je utiliser les adaptateurs avec d'autres marques ?

Oui, les adaptateurs TRENDnet TPL-422E sont compatibles avec tout équipement certifié HomePlug AV2 ou HomePlug AV. Les performances peuvent varier selon les marques.

Que faire en cas de problème de connexion intermittente ?

Essayez de déplacer les adaptateurs vers d'autres prises, évitez les multiprises et les rallonges. Mettez à jour le firmware si disponible sur le site TRENDnet. Réinitialisez les adaptateurs et relancez la synchronisation avec le bouton Sync.

MODE D'EMPLOI TPL422E2K TRENDNET

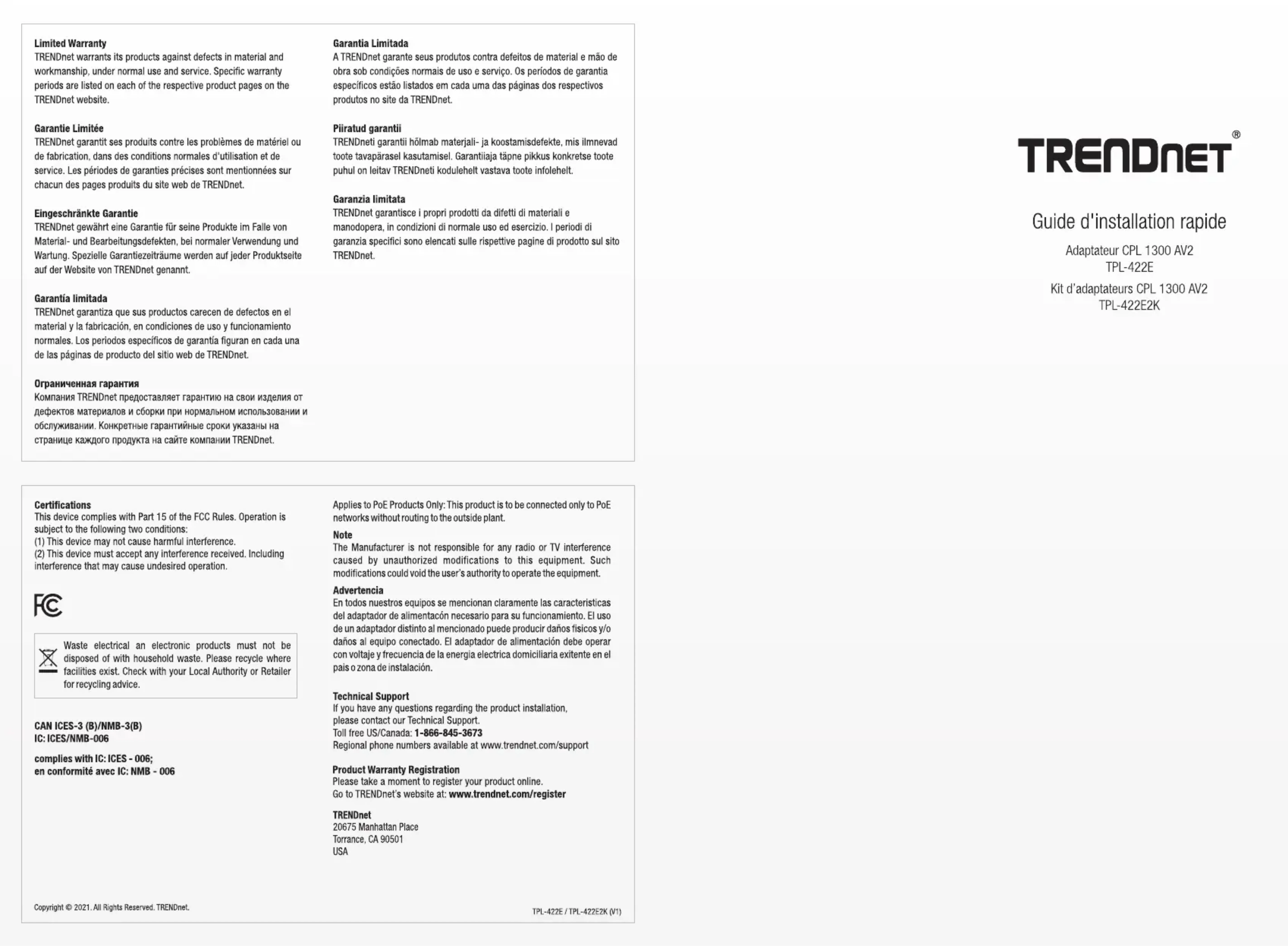

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chaque des pages produits du site web de TRENDnet.

complies with IC:ICES-006; en conformite avec IC: NMB-006

Guide d'installation rapide

Adaptateur CPL 1300 AV2

TPL-422E

Kit d'adaptateurs CPL 1300 AV2

TPL-422E2K

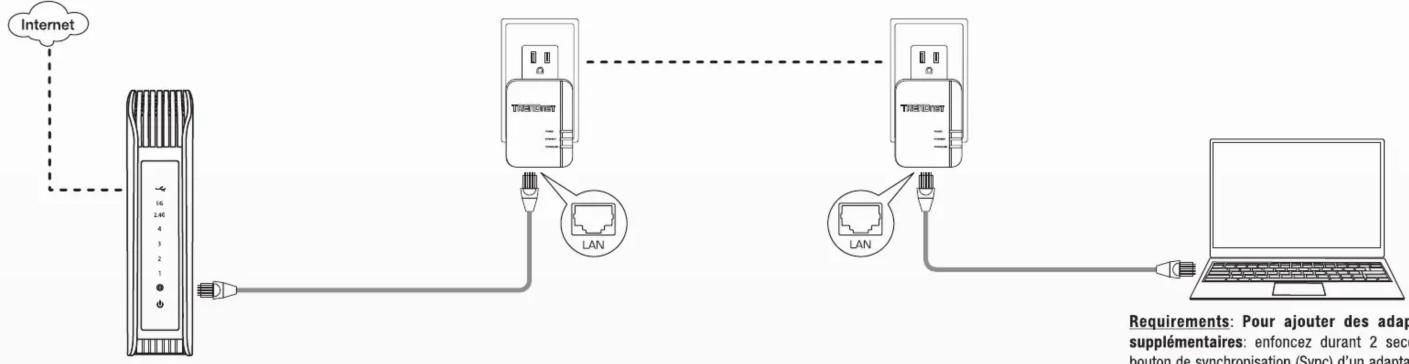

Requirements

Un réseau CPL doit déjà avoir eté installé.

① Connectez un cable réseau entre votre routeur et le portréseau du TPL-422E.

Connexion sécurisée (recommandé)

Requirements: Pour ajouter des adaptateurs supplémentaires: enforcé durant 2 secondes le bouton de synchronisation (Sync) d'un adaptateur déjà connecté au réseau. Maintenze ensuite enforcé le bouton de synchronisation (Sync) de chaque nouvel adaptorateur afin de le synchroniser avec le réseau CPL. Le LED « CPL » (Powerline) arrêtera de clignotier quand les adaptateurs seront correctement connectés.

Adaptatateur

CPL existant

Enoncez et maintenez le bouton de synchronisation (Sync) durant 10 seconds afin de générer une nouvelle clé de cryptage. Tous les LED s'eteindront et se rallumeront. Enoncez durant 2 secondes le bouton de synchronisation (Sync).

TPL-422E

② Maintenez enforcé durant 2 secondes le bouton de synchronisation (Sync) de chaque adaptateur se trouvant sur le réseau CPL. Les LED « Power » commenceront à clignerot.

TPL-422E

③ Les LED « CPL » (Powerline) deviennent solide lorsque les deux dispositifs sont correctement connectés.

Tableau des voyants LED

LED	Couleur	Définition
Power	Vert	Sous tension
	Clignote	Synchronizing
Ethernet	Vert	Port LAN connecté
CPL	Vert	Connecté
