Type de produit	Adaptateur Powerline CPL 1300 AV2
Marque	TRENDnet
Modèle	TPL422E
Débit maximal	Jusqu'à 1300 Mbps (AV2)
Interfaces réseau	1 port Ethernet RJ45 10/100/1000
Bouton de synchronisation	Oui (Sync) pour appairage sécurisé
Voyants LED	Power (vert), Ethernet (vert), CPL (vert)
Alimentation	Prise secteur intégrée, 100-240 V AC, 50-60 Hz
Consommation électrique	Environ 5 W en veille, 10 W en fonctionnement
Dimensions (L x l x H)	Environ 65 x 40 x 30 mm
Poids	Environ 100 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Certifications	ICES-006, NMB-006
Sécurité réseau	Cryptage AES 128 bits via bouton Sync
Compatibilité	HomePlug AV/AV2, tout adaptateur CPL standard
Configuration requise	Routeur avec port Ethernet, prise secteur
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité d'utilisation	Ne pas exposer à l'humidité ou aux liquides
Pièces détachées et réparabilité	Aucune pièce détachable, appareil non réparable par l'utilisateur
Garantie	Voir conditions sur site TRENDnet

FOIRE AUX QUESTIONS - TPL422E TRENDNET

Comment installer l'adaptateur Powerline TPL422E ?

Branchez un câble Ethernet entre votre routeur et le port LAN du TPL422E. Branchez ensuite l'adaptateur sur une prise secteur. Répétez l'opération pour le second adaptateur (si présent). Le voyant CPL devient fixe lorsque la connexion est établie.

Comment ajouter un nouvel adaptateur au réseau CPL existant ?

Sur un adaptateur déjà connecté, enfoncez le bouton Sync pendant 2 secondes. Puis, sur le nouvel adaptateur, maintenez le bouton Sync enfoncé 2 secondes. Le voyant CPL clignote puis devient fixe une fois synchronisé.

Que signifie le voyant Power qui clignote ?

Le voyant Power clignote lorsque l'adaptateur est en cours de synchronisation. Il devient vert fixe une fois l'appairage terminé et l'appareil sous tension.

Comment réinitialiser le réseau Powerline à une nouvelle clé de cryptage ?

Maintenez le bouton Sync d'un adaptateur enfoncé pendant 10 secondes. Tous les voyants s'éteignent puis se rallument. Ensuite, appuyez 2 secondes sur Sync de chaque adaptateur du réseau pour les resynchroniser.

Le voyant Ethernet est éteint, que faire ?

Vérifiez que le câble Ethernet est correctement branché des deux côtés et que le périphérique connecté est allumé. Le voyant Ethernet doit être vert fixe si la liaison est active.

Puis-je utiliser l'adaptateur avec une multiprise ?

Il est recommandé de brancher l'adaptateur directement sur une prise murale pour éviter les interférences et garantir les performances. L'utilisation sur une multiprise peut réduire le débit.

Quelle est la portée maximale du signal Powerline ?

La portée dépend de l'installation électrique, mais généralement jusqu'à 300 mètres sur le réseau électrique intérieur. Les performances peuvent varier selon la qualité du câblage.

L'adaptateur est-il compatible avec d'autres marques CPL ?

Oui, il est compatible avec tout adaptateur HomePlug AV ou AV2, quelle que soit la marque. Utilisez le bouton Sync pour l'appairage.

Que faire si le voyant CPL ne s'allume pas ?

Assurez-vous que les adaptateurs sont sur le même circuit électrique. Essayez de les brancher sur des prises proches. Si le problème persiste, réinitialisez le réseau en maintenant Sync 10 secondes sur un adaptateur.

Mon débit internet est plus faible via le CPL, pourquoi ?

Le débit Powerline peut être affecté par la qualité du câblage électrique, les appareils générant des parasites (chargeurs, moteurs) et la distance. Essayez de déplacer les adaptateurs sur des prises différentes et évitez les multiprises.

MODE D'EMPLOI TPL422E TRENDNET

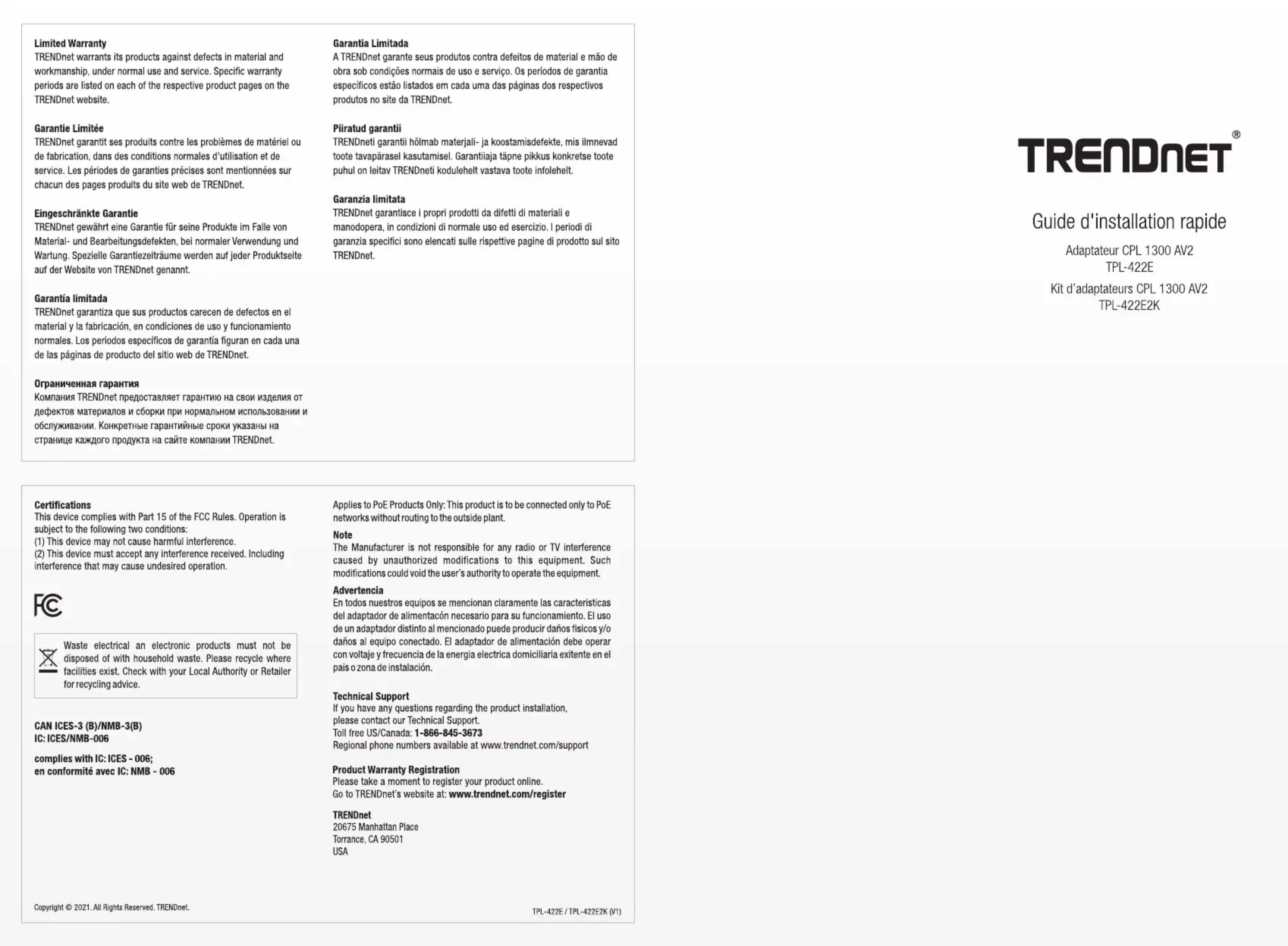

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.

complies with IC: ICES - 006; en conformité avec IC: NMB - 006

Guide d'installation rapide

Adaptateur CPL 1300 AV2

TPL-422E

Kit d'adaptateurs CPL 1300 AV2

TPL-422E2K

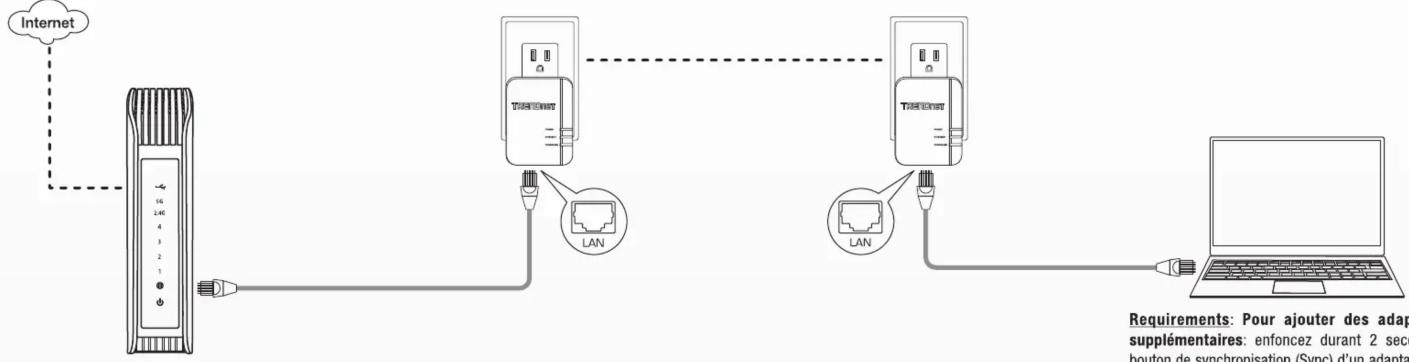

Requirements:

Un réseau CPL doit déjà avoir été installé.

① Connectez un câble réseau entre votre routeur et le port réseau du TPL-422E.

② Branchez le TPL-422E (fourni avec le TPL-422E2K) ou un autre adaptateur CPL AV Homeplug.

③ Branchez le TPL-422E à la prise de courant.

④ Connectez un périphérique réseau au port LAN du TPL-422E.

Connexion sécurisée (recommandé)

Requirements: Pour ajouter des adaptateurs supplémentaires: enfoncez durant 2 secondes le bouton de synchronisation (Sync) d'un adaptateur déjà connecté au réseau. Maintenez ensuite enfoncé le bouton de synchronisation (Sync) de chaque nouvel adaptateur afin de le synchroniser avec le réseau CPL. Le LED « CPL » (Powerline) arrêtera de clignoter quand les adaptateurs seront correctement connectés.

Adaptateur

CPL existant

① Enfoncez et maintenez le bouton de synchronisation (Sync) durant 10 seconds afin de générer une nouvelle clé de cryptage. Tous les LED s'éteindront et se rallumeront. Enfoncez durant 2 secondes le bouton de synchronisation (Sync).

TPL-422E

② Maintenez enfoncé durant 2 secondes le bouton de synchronisation (Sync) de chaque adaptateur se trouvant sur le réseau CPL. Les LED « Power » commenceront à clignoter.

TPL-422E

③ Les LED « CPL » (Powerline) deviendront solide lorsque les deux dispositifs sont correctement connectés.

POWERLINE

Tableau des voyants LED

LED	Couleur	Définition
Power	Vert	Sous tension
	Clignote	Synchronizing
Ethernet	Vert	Port LAN connecté
CPL	Vert	Connecté
