TPL423E - Adaptateur Powerline TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline) avec prise intégrée
Marque	TRENDnet
Modèle	TPL423E
Norme CPL	HomePlug AV2
Débit maximal	1300 Mbps
Prise intégrée	Oui (prise femelle au dos)
Port Ethernet	1 x RJ-45 10/100/1000 Mbps
Bouton de synchronisation	Oui (Sync) pour sécurisation et ajout d'adaptateurs
Voyants LED	Power (vert), CPL (vert/ambre/rouge), Ethernet (vert)
Alimentation	Par prise secteur (intégré)
Consommation électrique	Faible, veille automatique
Dimensions (approx.)	8 x 5 x 4 cm (sans emballage)
Poids (approx.)	150 g
Matériau	Plastique ABS
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Certifications	ICES-006, NMB-006
Garantie	Garantie constructeur (voir site TRENDnet)
Contenu de l'emballage (kit TPL-423E2K)	2 adaptateurs TPL-423E, 2 câbles RJ-45, guide d'installation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec, pas de produits corrosifs
Sécurité	Cryptage AES 128 bits via bouton Sync ; ne pas exposer à l'eau
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter TRENDnet
Informations générales	Utilise le réseau électrique existant ; nécessite au moins deux adaptateurs

FOIRE AUX QUESTIONS - TPL423E TRENDNET

Qu'est-ce qu'un adaptateur CPL et à quoi sert-il ?

Un adaptateur CPL (Courant Porteur en Ligne) utilise le réseau électrique de votre maison pour transmettre des données Internet. Il permet de connecter des appareils réseau via des prises électriques, sans tirer de câbles Ethernet supplémentaires.

Que faire si le voyant CPL ne s'allume pas ?

Vérifiez que les deux adaptateurs sont branchés sur le même réseau électrique et que le bouton Sync a été utilisé pour les appairer. Si le voyant reste éteint, essayez une autre prise ou réinitialisez les adaptateurs en maintenant le bouton Sync enfoncé 10 secondes.

Comment sécuriser mon réseau CPL ?

Utilisez le bouton Sync : appuyez 10 secondes sur un adaptateur pour générer une nouvelle clé de cryptage AES 128 bits, puis 2 secondes sur chaque adaptateur à ajouter. Cela empêche les voisins de se connecter à votre réseau.

Puis-je ajouter un adaptateur TPL-423E à un réseau CPL existant d'une autre marque ?

Oui, à condition que l'autre adaptateur soit compatible HomePlug AV2. Utilisez le bouton Sync pour synchroniser les deux appareils (appuyez 2 secondes sur l'existant, puis 2 secondes sur le nouveau).

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Maintenez le bouton Sync enfoncé pendant 10 secondes jusqu'à ce que tous les voyants clignotent. Relâchez, puis effectuez une nouvelle synchronisation avec vos autres adaptateurs.

Les adaptateurs CPL consomment-ils beaucoup d'énergie ?

Non, ils consomment très peu d'énergie et passent automatiquement en mode veille lorsqu'aucun trafic réseau n'est détecté (économie d'énergie).

Puis-je brancher l'adaptateur sur une multiprise ?

Il est préférable de le brancher directement sur une prise murale, car les multiprises et filtres parasites peuvent réduire les performances. La prise intégrée permet de brancher un autre appareil sans perdre une prise.

Le débit réel est-il de 1300 Mbps ?

Le débit théorique est de 1300 Mbps, mais en pratique il dépend de la qualité du réseau électrique, de la distance et des interférences. Attendez-vous à des débits réels de 200 à 800 Mbps.

Comment installer le kit TPL-423E2K ?

Branchez un adaptateur près de votre routeur et reliez-le via un câble Ethernet. Branchez le second adaptateur près de l'appareil à connecter. Utilisez le bouton Sync pour les appairer : appuyez 2 secondes sur l'adaptateur près du routeur, puis 2 secondes sur l'autre.

Que faire si le voyant Power clignote en continu ?

Cela signifie que l'adaptateur est en mode synchronisation. Attendez la fin du processus ou redémarrez en débranchant puis rebranchant l'appareil. Si le clignotement persiste, effectuez une réinitialisation.

MODE D'EMPLOI TPL423E TRENDNET

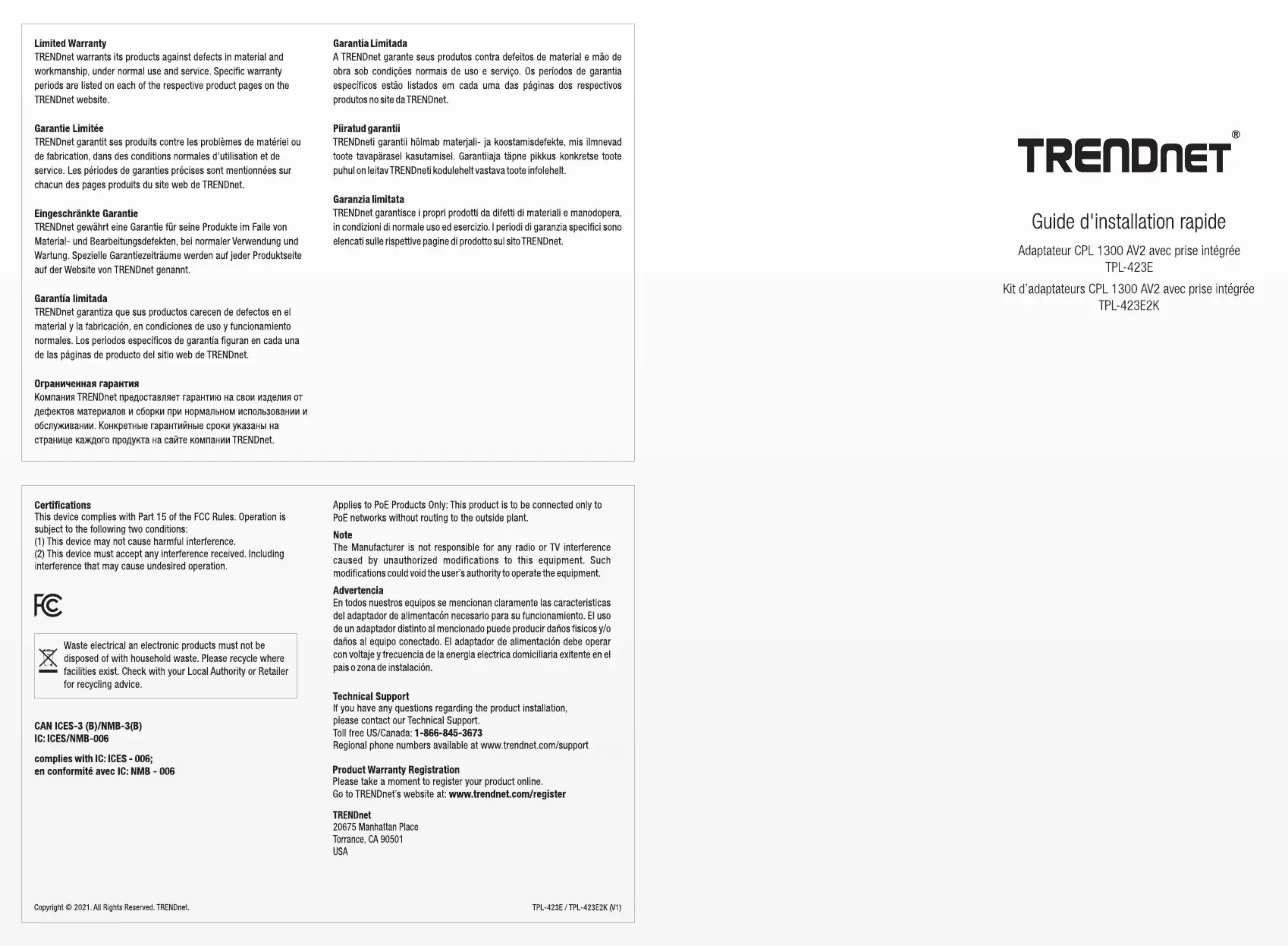

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.

complies with IC: ICES - 006; en conformité avec IC: NMB - 006

Guide d'installation rapide

Adaptateur CPL 1300 AV2 avec prise intégrée TPL-423E

Kit d'adaptateurs CPL 1300 AV2 avec prise intégrée TPL-423E2K

Requirements:

Un réseau CPL doit déjà avoir été installé.

① Connectez un câble réseau entre votre routeur et le port réseau du TP-423E.

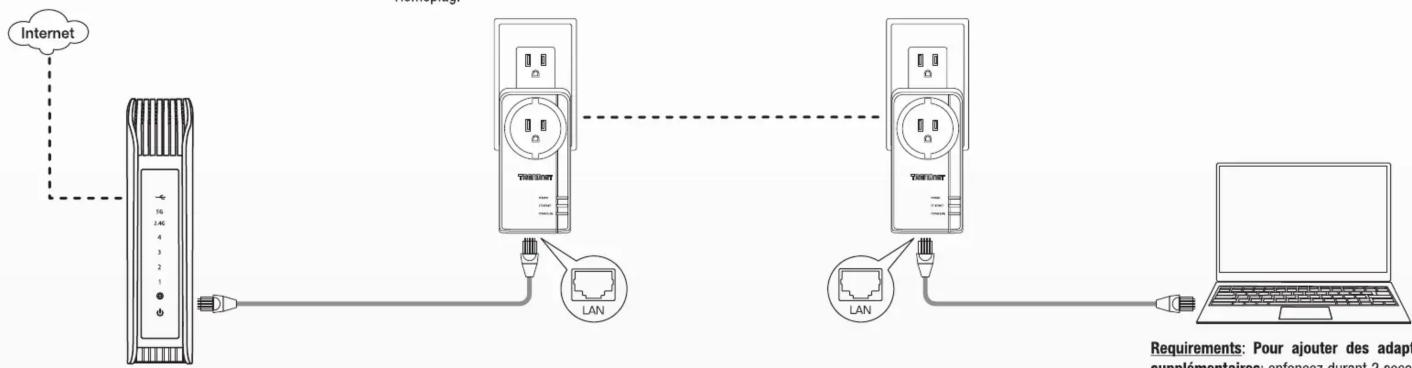

Installation et matériel

② Branchez le TPL-423E (fourni avec le TPL-423E2K) ou un autre adaptateur CPL AV Homeplug.

③ Branchez le TPL-423E à la prise de courant.

④ Connectez un périphérique réseau au port LAN du TPL-423E.

Connexion sécurisée (recommandé)

Requirements: Pour ajouter des adaptateurs supplémentaires: enfoncez durant 2 secondes le bouton de synchronisation (Sync) d'un adaptateur déjà connecté au réseau. Maintenez ensuite enfoncé le bouton de synchronisation (Sync) de chaque nouvel adaptateur afin de le synchroniser avec le réseau CPL. Le LED «CPL» (Powerline) arrêtera de clignoter quand les adaptateurs seront correctement connectés.

Existing

Powerline

Adapters

SEEDWERT SYNC

① Enfoncez et maintenez le bouton de synchronisation (Sync) durant 10 seconds afin de générer une nouvelle clé de cryptage. Tous les LED s'éteindront et se rallumeront. Enfoncez durant 2 secondes le bouton de synchronisation (Sync).

TPL-423E

② Maintenez enfoncé durant 2 secondes le bouton de synchronisation (Sync) de chaque adaptateur se trouvant sur le réseau CPL. Les LED « Power » commenceront à clignoter.

TPL-423E

③ Les LED « CPL » (Powerline) deviendront fixes lorsque les deux dispositifs sont correctement connectés.

Tableau des voyants LED

LED	Couleur	Définition
Power	Vert	Sous tension
	Clignote	Synchronisation
CPL	Vert	Meilleure connexion
	Ambre	Bonne connexion
	Rouge	Connecté
Ethernet	Vert	Port LAN connecté
