Type de produit	Kit d'adaptateurs CPL 1300 AV2 avec prise intégrée
Marque	TRENDnet
Modèle	TPL423E2K
Débit maximal	1300 Mbps (norme AV2)
Connectivité	1 port Ethernet RJ45
Bouton de synchronisation	Oui (Sync) pour appairage et sécurité
Voyants LED	Power (vert), CPL (vert/ambre/rouge), Ethernet (vert)
Alimentation	Prise secteur intégrée (100-240 V AC)
Dimensions (approx.)	7,0 x 5,0 x 3,0 cm (par adaptateur)
Poids (approx.)	100 g (par adaptateur)
Installation	Plug-and-play, synchronisation par bouton Sync
Sécurité	Cryptage AES 128 bits généré via bouton Sync (10 secondes)
Fonctions principales	Extension réseau domestique via courant porteur, faible latence
Compatibilité	Routeur standard avec port Ethernet
Garantie	Consultez le site TRENDnet pour les périodes de garantie
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, débrancher avant
Pièces détachées et réparabilité	Produit scellé, pas de pièces détachées disponibles
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	10% à 90% sans condensation (estimation)
Contenu du kit	2 adaptateurs TPL-423E, guide d'installation rapide

FOIRE AUX QUESTIONS - TPL423E2K TRENDNET

Comment installer le kit TPL423E2K ?

Branchez chaque adaptateur sur une prise secteur. Connectez un câble Ethernet entre votre routeur et le port LAN du premier adaptateur. Enfoncez brièvement le bouton Sync sur chaque adaptateur pour les synchroniser. Les voyants CPL deviennent fixes lorsque la connexion est établie.

Que signifie le voyant CPL rouge ?

Le voyant CPL rouge indique que l'adaptateur est connecté mais avec un débit faible. Essayez de rapprocher les adaptateurs ou d'éviter les multiprises parasitées.

Comment sécuriser mon réseau CPL ?

Maintenez enfoncé le bouton Sync d'un adaptateur déjà connecté pendant 10 secondes pour générer une nouvelle clé de cryptage. Tous les voyants s'éteignent puis se rallument. Ensuite, maintenez enfoncé le bouton Sync des autres adaptateurs 2 secondes pour les synchroniser avec la nouvelle clé.

Puis-je ajouter un adaptateur supplémentaire au réseau existant ?

Oui. Sur un adaptateur déjà connecté, maintenez enfoncé le bouton Sync pendant 2 secondes (le voyant Power clignote). Sur le nouvel adaptateur, maintenez également Sync 2 secondes. Les voyants CPL deviennent fixes après synchronisation.

Les adaptateurs fonctionnent-ils avec n'importe quelle prise secteur ?

Oui, mais évitez les multiprises avec filtre antiparasite ou les rallonges, car cela peut réduire les performances. Branchez directement sur une prise murale pour une meilleure qualité de signal.

Quelle est la consommation électrique des adaptateurs ?

La consommation typique est d'environ 3-5 watts par adaptateur en fonctionnement, et moins de 1 watt en veille.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché sur une prise secteur fonctionnelle. Essayez une autre prise. Si le problème persiste, contactez le support TRENDnet.

Est-il possible de connecter plus de deux adaptateurs ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs sur le même réseau CPL. Utilisez la procédure de synchronisation décrite dans le guide.

Les adaptateurs sont-ils compatibles avec les prises CPL d'autres marques ?

Oui, ils suivent la norme HomePlug AV2. Toutefois, pour des performances optimales et une sécurité simplifiée, il est recommandé d'utiliser des adaptateurs de la même marque.

Comment réinitialiser un adaptateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Sync pendant au moins 10 secondes jusqu'à ce que tous les voyants s'éteignent puis se rallument. Cela génère une nouvelle clé de cryptage et supprime l'association précédente.

MODE D'EMPLOI TPL423E2K TRENDNET

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chaque des pages produits du site web de TRENDnet.

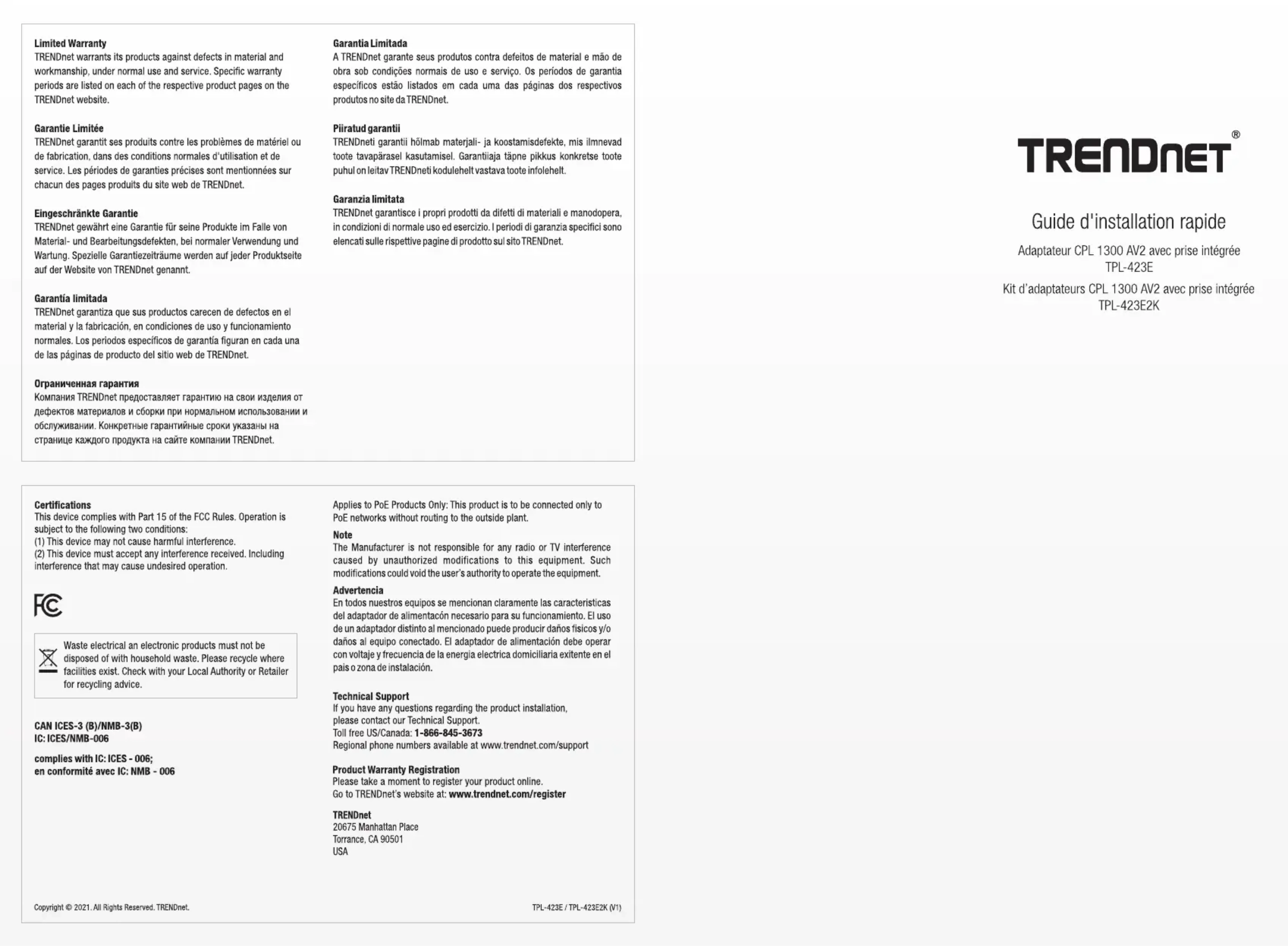

Guide d'installation rapide

Adaptateur CPL 1300 AV2 avec prise intégrée TPL-423E

Kit d'adaptateurs CPL 1300 AV2 avec prise intégrée TPL-423E2K

Requirements:
Un réseau CPL doit déjà avoir eté installé.

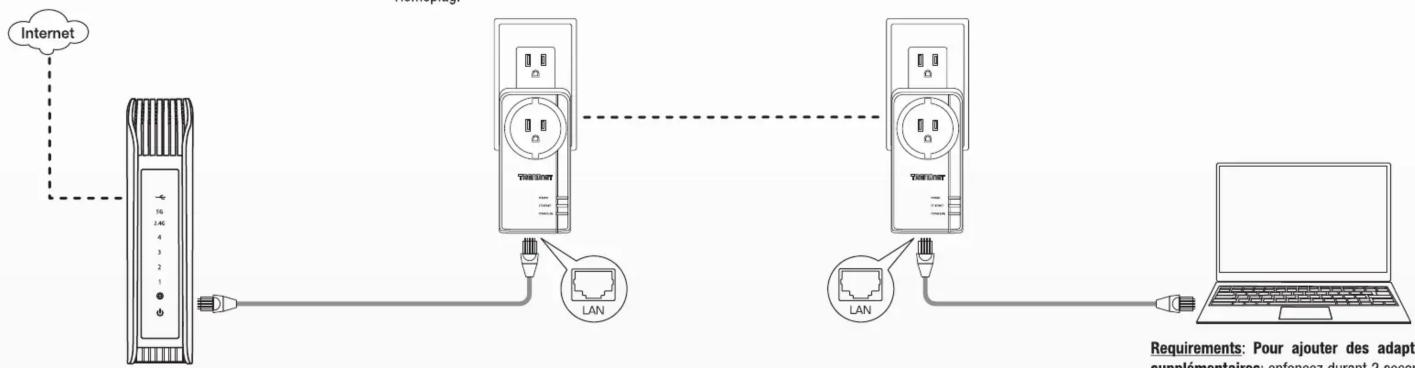

① Connectez un cable réseau entre votre routeur et le portréseau du TP-423E.

Connexion sécurisée (recommandé)

Requirements: Pour ajouter des adaptateurs supplémentaires: enforcé durant 2 secondes le bouton de synchronisation (Sync) d'un adaptorateur déjà connecté au réseau. Maintenez ensuite enforcé le bouton de synchronisation (Sync) de chaque nouvel adaptorateur afin de le synchroniser avec le réseau CPL. Le LED « CPL » (Powerline) arrêtera de clignoter quand les adaptateurs seront correctement connectés.

Existing Powerline Adapters

Enfoncez et maintenez le bouton de synchronisation (Sync) durant 10 seconds afin de générer une nouvelle clé de cryptage. Tous les LED s'éteindront et se rallumeront. Enfoncez durant 2 secondes le bouton de synchronisation (Sync).

TPL-423E

② Maintenez enforcé durant 2 secondes le bouton de synchronisation (Sync) de chaque adaptateur se trouvant sur le réseau CPL. Les LED « Power » commenceront à clignerot.

TPL-423E

③ Les LED « CPL » (Powerline) deviennent fixes lorsque les deux dispositifs sont correctement connectés.

0

SYNC

Tableau des voyants LED

LED	Couleur	Définition
Power	Vert	Sous tension
	Clignote	Synchronisation
CPL	Vert	Meilleure connexion
	Ambre	Bonne connexion
	Rouge	Connecté
Ethernet	Vert	Port LAN connecté
