BBP33 - Imprimante d'étiquettes BRADY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante d'étiquettes thermique
Marque	Brady
Modèle	BBP33
Alimentation	Prise secteur CA (cordon d'alimentation fourni)
Interface utilisateur	Écran d'affichage avec touches de navigation et bouton Menu
Fonctions principales	Impression d'étiquettes, découpe automatique, avance du support, menus de configuration
Type de support	Rouleaux d'étiquettes et supports continus
Installation du ruban	Cartouche de ruban placée au-dessus de la tête d'impression
Entretien	Trousse de nettoyage incluse ; nettoyage régulier recommandé
Sécurité	Bouton de mise en marche, arrêt automatique après branchement
Pièces détachées disponibles	Cartouche de ruban, câble USB, cordon d'alimentation, trousse de nettoyage
Réparabilité	Assistance technique Brady pour pièces manquantes ou défauts
Contenu de la boîte	Imprimante, câble USB, CD du produit, guide de démarrage rapide, CD du gestionnaire d'imprimante, trousse de nettoyage (selon région), cordon d'alimentation, trousse d'accessoires
Dimensions	Non fournies dans la notice
Poids	Non fourni dans la notice

FOIRE AUX QUESTIONS - BBP33 BRADY

Comment brancher l'imprimante BBP33 ?

Retirez l'imprimante et le cordon d'alimentation de la boîte. Branchez le cordon sur l'imprimante, puis sur une prise secteur CA. L'imprimante s'allume automatiquement. Utilisez ensuite le bouton de mise en marche pour allumer ou éteindre.

Quels articles sont inclus dans la boîte ?

La boîte contient l'imprimante, un câble USB, un CD du produit, un guide de démarrage rapide, un CD du gestionnaire d'imprimante, une trousse de nettoyage (selon région), un cordon d'alimentation et une trousse d'accessoires.

Comment installer le ruban dans l'imprimante ?

Ouvrez le boîtier, dégagez le loquet du ruban et ouvrez le couvercle. Placez la cartouche du ruban avec le ruban au-dessus de la tête d'impression, l'étiquette produit vers la machine. Enclenchez-la en place, fermez et verrouillez le couvercle du ruban, puis fermez le boîtier.

Comment installer le support (étiquettes) ?

Ouvrez le boîtier, déplacez le racleur jaune du support loin du support, ouvrez les guides jaunes. Insérez le rouleau de support en alimentant à partir du haut jusqu'au-delà du rouleau noir. Fermez les guides pour qu'ils touchent le rebord de la doublure.

Comment naviguer dans les menus de l'imprimante ?

Depuis l'écran Ready, appuyez sur le bouton Menu. Utilisez les touches de navigation (flèches) pour faire défiler, sélectionner une option ou revenir au niveau supérieur. La touche OK valide un choix.

Que faire si un article est manquant dans la boîte ?

Contactez immédiatement l'assistance technique de Brady si un article est manquant ou semble défectueux.

Comment imprimer une étiquette ?

Créez l'étiquette avec votre logiciel de création d'étiquettes, puis envoyez le travail à l'imprimante. Utilisez la coupeuse intégrée pour couper l'étiquette après impression.

L'imprimante dispose-t-elle d'un écran ?

Oui, elle dispose d'un écran d'affichage qui indique le statut de l'imprimante, le numéro de pièce du support et du ruban, et la quantité restante. L'écran fonctionne en mode Ready ou Menu.

Quels types de supports sont compatibles ?

L'imprimante accepte des rouleaux d'étiquettes et des supports continus. Les guides jaunes s'ajustent à la largeur du support.

Comment entretenir l'imprimante ?

Utilisez la trousse de nettoyage fournie pour nettoyer régulièrement l'imprimante. Référez-vous au manuel d'utilisation pour les procédures détaillées.

MODE D'EMPLOI BBP33 BRADY

Guide de démarrage rapide

Kurzanleitung

Bevezető kézikönyv

Guida rapida

Hurtigstartveiledning

Guide de démarrage rapide (L 'Europe).... 19

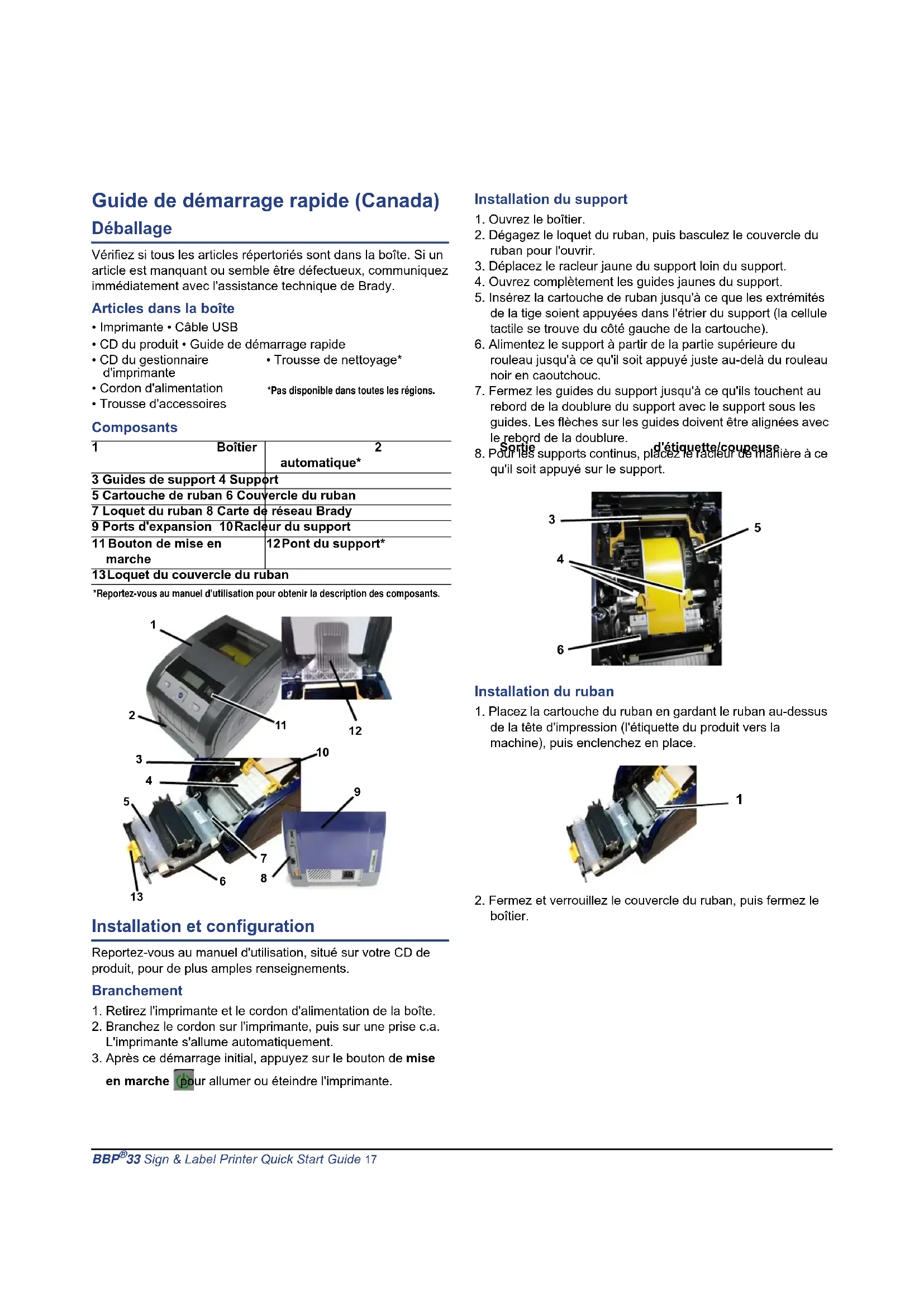

Guide de démarrage rapide (Canada)

Déballage

Vérifiez si tous les articles répertoriés sont dans la boîte. Si un article est manquant ou semble être défectueux, communiquez immédiatement avec l'assistance technique de Brady.

Articles dans la boîte

• Imprimante • Câble USB
• CD du produit • Guide de démarrage rapide
• CD du gestionnaire d'imprimante
• Trousse de nettoyage*
  • Cordon d'alimentation *Pas disponible dans toutes les régions.
  • Trousse d'accessoires

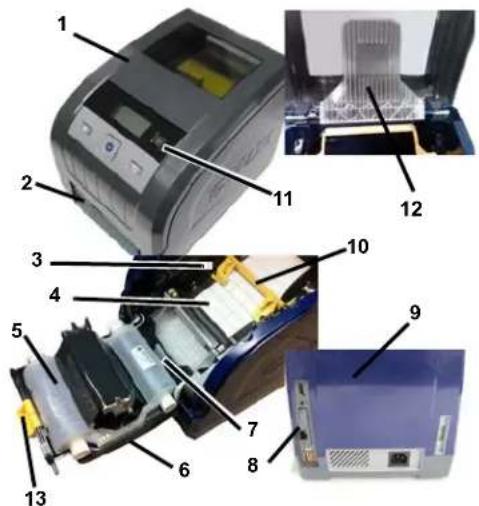

Composants

1 Boîtier	2 automatique*
3 Guides de support 4 Support
5 Cartouche de ruban 6 Couvercle du ruban
7 Loquet du ruban 8 Carte de réseau Brady
9 Ports d'expansion 10 Racleur du support
11 Bouton de mise en marche	12Pont du support*
13 Loquet du couvercle du ruban

*Reportez-vous au manuel d'utilisation pour obtenir la description des composants.

Reportez-vous au manuel d'utilisation, situé sur votre CD de produit, pour de plus amples renseignements.

Branchement

1. Retirez l'imprimante et le cordon d'alimentation de la boîte.
2. Branchez le cordon sur l'imprimante, puis sur une prise c.a. L'imprimante s'allume automatiquement.
3. Après ce démarrage initial, appuyez sur le bouton de mise
   en marche pour allumer ou éteindre l'imprimante.

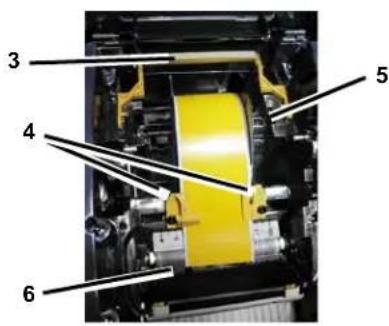

Installation du support

1. Ouvrez le boîtier.
2. Dégagez le loquet du ruban, puis basculez le couvercle du ruban pour l'ouvrir.
3. Déplacez le racleur jaune du support loin du support.
4. Ouvrez complètement les guides jaunes du support.

5. Insérez la cartouche de ruban jusqu'à ce que les extrémités de la tige soient appuyées dans l'étrier du support (la cellule tactile se trouve du côté gauche de la cartouche).

6. Alimentez le support à partir de la partie supérieure du rouleau jusqu'à ce qu'il soit appuyé juste au-delà du rouleau noir en caoutchouc.

7. Fermez les guides du support jusqu'à ce qu'ils touchent au rebord de la doublure du support avec le support sous les guides. Les flèches sur les guides doivent être alignées avec le rebord de la doublure.

8. Pour les supports continus, placez le racieur de manière à ce qu'il soit appuyé sur le support.

Installation du ruban

1. Placez la cartouche du ruban en gardant le ruban au-dessus de la tête d'impression (l'étiquette du produit vers la machine), puis enclenchez en place.

1. Fermez et verrouillez le couvercle du ruban, puis fermez le boîtier.

Interface de l'utilisateur

L'interface de l'utilisateur (IU) comprend un écran d'affichage, le bouton de mise en marche et des touches de navigation pour choisir des options et se déplacer dans le menu. L'IU est composée de :

Élément n°	Icône Description
1		Mise en marche : allume ou éteint l'imprimante.
2		Menu : affiche l'écran du menu.
3		Touches de navigation (flèches) : utilisez-les pour choisir des options de menu, vous déplacer dans l'arbre inversé et quitter le menu.
4		Alimentation : alimente le support dans l'imprimante.
5		Écran d'affichage

Écran d'affichage

L'écran a deux modes : Ready (prêt) et Menu Selection Mode (mode de sélection du menu). Lorsque vous allumez l'imprimante, le mode Ready (prêt) s'affiche automatiquement.

Mode Ready (prêt)

Affiche le statut de l'imprimante, les numéros de pièce du support et du ruban et la quantité restante.

Menu Selection Mode (mode de sélection du menu)

Lorsque le bouton menu est enfoncé, le menu s'affiche indiquant les options pour régler ou choisir les fonctions de l'imprimante.

Utiliser les menus

1. À partie de l'écran Ready (prêt), appuyez sur
2. Pour naviguer dans le menu, utilisez :

Icône Description
	Pour faire défiler les menus.
	Pour quitter ou passer à un niveau de menu supérieur.
	Touche de soutien du menu.
	Pour sélectionner une option ou aller à un sous-menu.

Imprimer une étiquette

Créez et imprimez des étiquettes grâce à votre logiciel de création d'étiquettes. Lorsque le travail est terminé, coupez les étiquettes au moyen de coupeuse située sur l'imprimante.

Enregistrement du produit

Tous droits réservés.

www.bradycorp.com

Guide de démarrage rapide (L 'Europe) Déballage

Vérifiez si tous les articles répertoriés sont dans la boîte. Si un article est manquant ou semble être défectueux, communiquez immédiatement avec l'assistance technique de Brady.

Articles dans la boîte

• Imprimante • Câble USB
• CD du produit • Guide de démarrage rapide
• CD du gestionnaire d'imprimante
• Trousse de nettoyage*
  • Cordon d'alimentation *Pas disponible dans toutes les régions.
  • Trousse d'accessoires

Composants

1 Couvercle du boîtier 2 Sortie d'étiquette/Auto découpe*

3 Guides de média 4 Média

5 Cartouche ruban 6 Couvercle du ruban

7 Crochet du ruban 8 Carte de réseau Brady

9 Ports d'expansion 10Es\$uyeur du média

11 Bouton d'alimentation 12Pont du média*

13Crochet du couvercle de ruban

*Pour obtenir la descriptions des composants, consultez le Manuel d'utilisation.

Consulter le Manuel d'utilisation, situé sur votre CD de produit, pour de plus amples renseignements.

Brancher l'alimentation

1. Retirez l'imprimante et le cordon d'alimentation de la boîte d'emballage.
2. Branchez le cordon d'alimentation dans l'imprimante et dans une prise d'alimentation CA. L'imprimante se met automatiquement en marche.
3. Après ce démarrage initial, appuyez sur Alimentation pour mettre l'appareil sous ou hors tension.

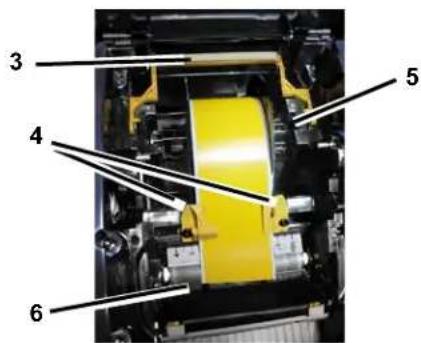

Installation du média

1. Ouvrez le couvercle du boîtier.
2. Libérez le crochet du ruban et faites-le basculer pour l'ouvrir.
3. Déplacez l'essuyeur jaune du média loin du média.
4. Ouvrez complètement les guides jaunes du média.

5. Insérez la cartouche de ruban jusqu'à ce que les extrémités de la tige soient appuyées dans l'étrier du média (la cellule tactile se trouve du côté gauche de la cartouche).

6. Alimentez le support à partir de la partie supérieure du rouleau jusqu'à ce qu'il soit appuyé juste au-delà du rouleau noir en caoutchouc.

7. Fermez les guides du média jusqu'à ce qu'ils touchent au rebord de la doublure du média avec le média sous les guides. Les flèches sur les guides doivent être alignées avec le rebord de la doublure.

8. Pour les médias continus, placez l'essuyeur de manière à ce qu'il soit appuyé sur le média.

Installation du ruban

1. Placez la cartouche de ruban avec le ruban au-dessus de la tête d'impression (étiquette de produit vers la machine), puis enclenchez-la en place.

1. Fermez et verrouillez le couvercle du ruban, puis fermez le couvercle boîtier.

Interface de l'utilisateur

L'interface de l'utilisateur (IU) comprend un écran d'affichage, le bouton d'alimentation et des touches de navigation pour choisir des options et se déplacer dans le menu. L'IU est composée de:

Élément n°	Icône Description
1		Alimentation: met l'imprimante sous ou hors tension.
2		Menu: affiche l'écran du menu.
3		Touches Navigation (flèches): utilisez-les pour choisir des options de menu, vous déplacer dans l'arbre inversé et quitter le menu.
4		Avance: alimente le média à travers l'imprimante.
5		Écran d'affichage

Écran d'affichage

L'écran a deux modes : Ready (prêt) et Menu Selection Mode (mode de sélection du menu). Lorsque vous mettez l'imprimante sous tension, le mode Ready (prêt) s'affiche automatiquement.

Mode Ready (prêt)

Affiche le statut de l'imprimante, les numéros de pièce du média et du ruban et la quantité restante.

Menu Selection Mode (mode de sélection du menu)

Lorsque le bouton menu est enfoncé, le menu s'affiche indiquant les options pour régler ou choisir les fonctions de l'imprimante.

1. À partir de l'écran Ready (prêt), appuyez sur
2. Pour naviguer dans le menu, utilisez :

Icône Description
	Pour faire défiler les menus.
	Pour quitter ou passer à un niveau de menu supérieur.
	Touche de soutien du menu.
	Pour sélectionner une option ou aller à un sous-menu.

Imprimer une étiquette

Créez et imprimez des étiquettes grâce à votre logiciel de création d'étiquettes. Lorsque le travail est terminé, coupez les étiquettes au moyen de lame de découpe située sur l'imprimante.

Enregistrement du produit

Tous droits réservés.
