MANUAL DE UTILIZADOR BBP33 BRADY

Guia de Início Rápido

Manual de Início Rápido

Guia de Início Rápido (Brasil) 31

Manual de Início Rápido (a Europa).... 33

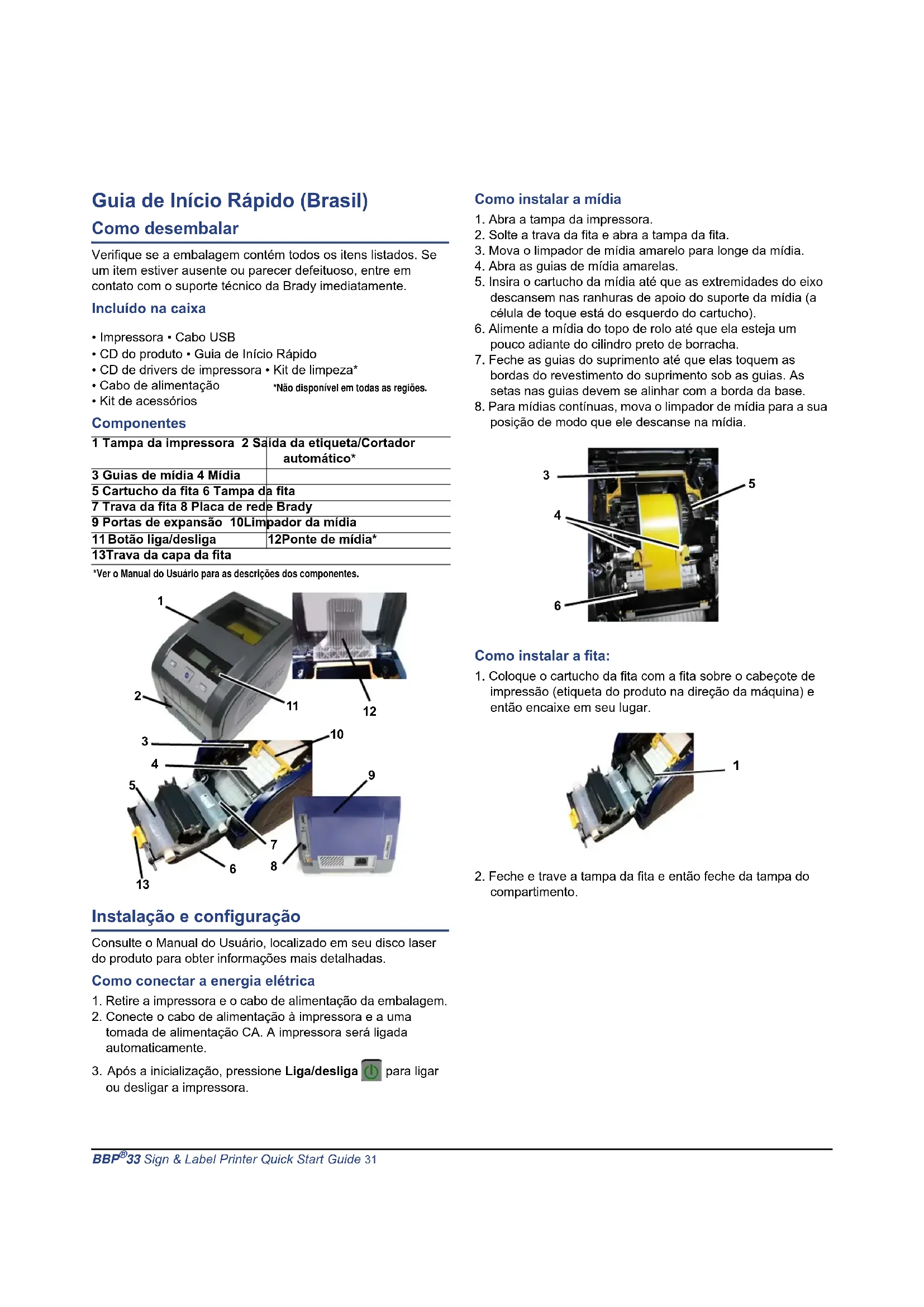

Guia de Início Rápido (Brasil)

Como desembalar

Verifique se a embalagem contém todos os itens listados. Se um item estiver ausente ou parecer defeituoso, entre em contato com o suporte técnico da Brady imediatamente.

Incluído na caixa

• Impressora - Cabo USB
• CD do produto • Guia de Início Rápido
• CD de drivers de impressora • Kit de limpeza*
• Cabo de alimentação
• Kit de acessórios

Componentes

1 Tampa da impressora 2 Saída da etiqueta/Cortador automático*
3 Guias de mídia 4 Mídia
5 Cartucho da fita 6 Tampa da fita
7 Trava da fita 8 Placa de rede Brady
9 Portas de expansão 10Limpador da mídia
11 Botão liga/desliga	12Ponte de mídia*
13Trava da capa da fita

*Ver o Manual do Usuário para as descrições dos componentes.

Instalação e configuração

Consulte o Manual do Usuário, localizado em seu disco laser do produto para obter informações mais detalhadas.

Como conectar a energia elétrica

1. Retire a impressora e o cabo de alimentação da embalagem.
2. Conecte o cabo de alimentação à impressora e a uma tomada de alimentação CA. A impressora será ligada automaticamente.
3. Após a inicialização, pressione Liga/desliga para ligar ou desligar a impressora.

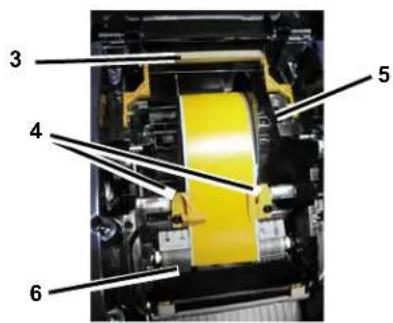

Como instalar a mídia

1. Abra a tampa da impressora.
2. Solte a trava da fita e abra a tampa da fita.
3. Mova o limpador de mídia amarelo para longe da mídia.
4. Abra as guias de mídia amarelas.
5. Insira o cartucho da mídia até que as extremidades do eixo descansem nas ranhuras de apoio do suporte da mídia (a célula de toque está do esquerdo do cartucho).

6. Alimente a mídia do topo de rolo até que ela esteja um pouco adiante do cilindro preto de borracha.

7. Feche as guias do suprimento até que elas toquem as bordas do revestimento do suprimento sob as guias. As setas nas guias devem se alinhar com a borda da base.

8. Para mídias contínuas, mova o limpador de mídia para a sua posição de modo que ele descanse na mídia.

1. Coloque o cartucho da fita com a fita sobre o cabeçote de impressão (etiqueta do produto na direção da máquina) e então encaixe em seu lugar.

1. Feche e trave a tampa da fita e então feche da tampa do compartimento.

Interface do usuário

A interface do usuário (UI) contém a tela de exibição, o botão de liga/desliga e as teclas de navegação para selecionar opções e navegar pela árvore do menu. A IU consiste de:

5 Ready 4 OK 1 2 3

No. do item Ícone Descrição

1		Liga/Desliga: Aplica ou remove a energia elétrica à impressora.
2		Menu: Exibe a tela da árvore do menu.
3		Teclas de navegação (setas): Usadas para selecionar as opções do menu, se mover através da árvore do menu e para sair do menu.
4		Alimentação: Alimenta a mídia através da impressora.
5		Tela de exibição

Tela de exibição

A tela de exibição tem dois modos, Pronto e Modo de seleção do menu. Quando você liga a impressora, o estado de Pronto é exibido automaticamente.

Modo Pronto

Exibe o status da impressora, os números das peças do suprimento de mídia e da fita e as quantias restantes.

Modo Seleção do menu

Quando o botão do menu é pressionado, o menu é exibido, mostrando as opções para a configuração ou para selecionar as funções da impressora.

Como usar os Menus

Icone Descrição
▲	Rolar através dos menus.
◀	Sair ou mover um nível para cima.
▶	Tecla de suporte do menu.
OK	Seleccionar uma opção ou ir para um submenu.

Como imprimir uma etiqueta

Crie e imprima etiquetas do software de criação de etiquetas. Quando o trabalho estiver concluído, corte as etiquetas usando cortador na impressora.

Suporte técnico

www.bradyid.com (Américas)

www.bradyeurope.com (Europa)

www.bradycorp.com (Ásia Pacífico)

www.bradyaust.com.au (Austrália)

www.bradycanada.ca (Canadá)

www.bradylatinamerican.com (América Latina)

Registro do Produto

Todos os direitos reservados.

www.bradycorp.com

Manual de Início Rápido (a Europa)

Desembalagem

Verifique se todos os itens apresentados se encontram na caixa. Caso existam itens em falta ou apresentem defeitos, contacte imediatamente o Suporte Técnico da Brady.

Conteúdo da caixa

• Impressora • Cabo USB
• CD do produto • Manual de Início Rápido
• CD com controlador da impressora
• Cabo de alimentação
• Kit de acessórios
• Kit de limpeza*

*Não disponível em todas as regiões.

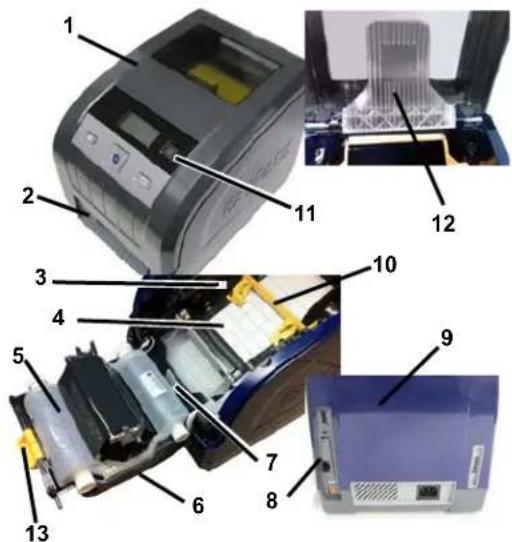

Componentes

1 Cobertura da caixa 2 Saída etiqueta/Cortador automático*
3 Guias de suportes de dados	4 Suportes de dados
5 Cartucho de fita 6 Tampa da fita
7 Trinco do cartucho de fita	8 Placa de rede Brady
9 Portas de expansão 10Esponja de limpeza do suporte de impressão
11 Botão de alimentação	12Ponte de suporte de dados*
13Trinco da tampa da fita

*Consulte o Manual do Utilizador para obter as descrições dos componentes.

Instalação e configuração

Consulte o Manual do Utilizador, situado no CD do seu produto para obter informações mais detalhadas.

Ligação

1. Retire a impressora e o cabo de alimentação da embalagem.
2. Ligue o cabo de alimentação à impressora e à tomada de corrente eléctrica. A impressora liga-se automaticamente.
3. Após o arranque inicial, prima Power para ligar ou desligar a impressora.

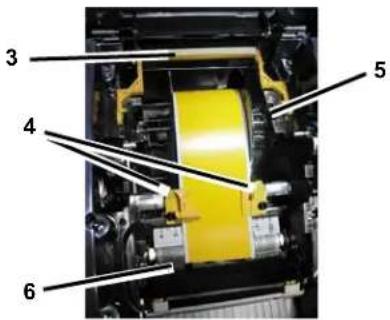

Instalação dos suportes de dados

1. Abra a cobertura da caixa.
2. Solte o trinco da fita e oscile a cobertura da fita para abrir.
3. Afaste a esponja de limpeza do suporte de impressão do suporte de impressão.

4. Movimente as guias amarelas dos suportes de dados para a posição completamente aberta.

5. Introduza o cartucho do suporte de impressão até que o fuso se encaixe nas ranhuras do suporte de meios de impressão (a célula de contacto encontra-se no lado esquerdo do cartucho).

6. Introduza o suporte de impressão a partir do topo do rolo até se encaixar imediatamente após o rolo em borracha preto.

7. Feche as guias do suporte de impressão até tocarem na margem do revestimento do suporte de impressão por baixo das guias. As setas nas guias devem alinhar-se com a aresta do revestimento.

8. Para suportes de impressão contínuo, movimente a esponja de limpeza do suporte de impressão para a posição correcta, para que fique apoiada no suporte de impressão.

1. Coloque o novo cartucho de fita, com a fita por cima da cabeça de impressão (etiqueta do produto voltada para a máquina), em seguida, encaixe no lugar.

1. Feche a tampa e a patilha da tampa da fita e, em seguida, feche a tampa da unidade.

Interface do utilizador

A interface do utilizador (IU) contém o ecrã de visualização, o botão de alimentação e as teclas de navegação para seleccionar opções e movimentar-se na árvore do menu. A IU é composta por:

5

1

4

2

3

Item nº Ícone Descrição

1	Alimentação eléctrica: Aplica ou retira a alimentação da impressora.
2	Menu: Mostra o ecrã da árvore do menu.
3	Teclas de navegação (setas): Utilizadas para seleccionar as opções do menu, movimentar-se na árvore do menu e sair do menu.
4	Avançar: Avança os suportes de dados na impressora.
5	Ecrã

Ecrã

O ecrã tem dois modos, Pronto e Modo de Seleção do Menu. Ao ligar a impressora, o estado Pronto é apresentado automaticamente.

Modo Pronto

Mostra o estado da impressora, o fornecimento de suportes de dados/imprssão e os números de referência da fita e quantidade restante.

Modo de Seleção de Menu

Ao premir o botão menu, é apresentado o Menu, mostrando as opções para definir ou seleccionar as funções da impressora.

Utilização dos menus

1. A partir do ecrã Pronto, prima .
2. Para navegar pelo menu, utilize:

Ícone Descrição

Percorrer pelos menus.

◀ Sair ou subir um nível no menu.
▶ Tecla de assistência do menu

Selecciona uma opção ou avança para um submenu.

Imprimir uma Etiqueta

Crie e imprima etiquetas a partir do seu software de criação de etiquetas. Depois de trabalho, destaque as etiquetas utilizando cortador na impressora.

Suporte Técnico

www.bradyid.com (Américas)
www.bradyeurope.com (Europa)
www.bradycorp.com (Ásia-Pacífico)
www.bradyaust.com.au (Austrália)
www.bradycanada.ca (Canadá)
www.bradylatinamerican.com (América Latina)

Registo do Produto

Todos os direitos reservados.

www.bradycorp.com
