MANUAL DE USUARIO BBP33 BRADY

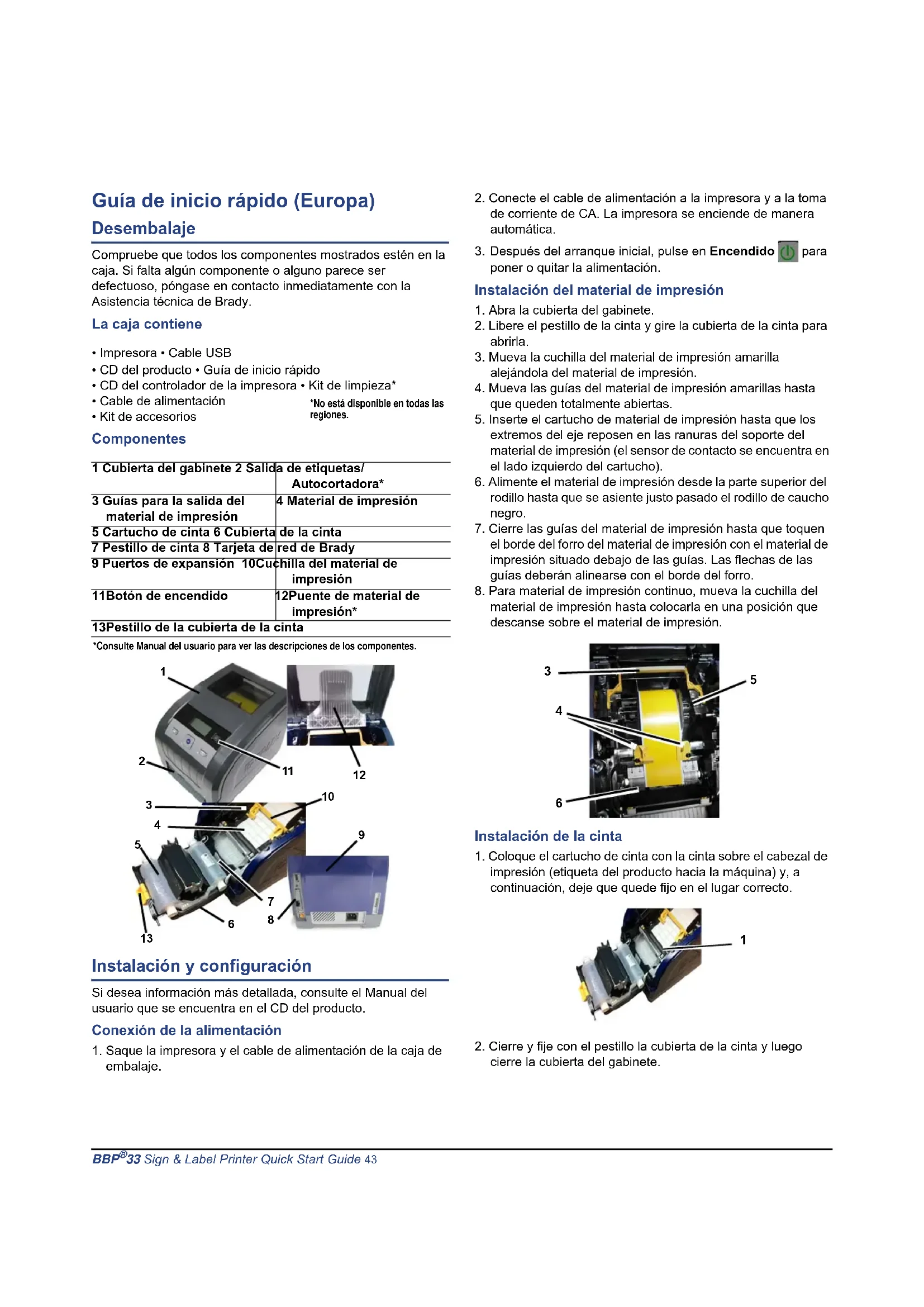

33 Sign & Label Printer Quick Start Guide 43 Guía de inicio rápido (Europa) Desembalaje Compruebe que todos los componentes mostrados estén en la caja. Si falta algún componente o alguno parece ser defectuoso, póngase en contacto inmediatamente con la Asistencia técnica de Brady. La caja contiene Componentes Instalación y configuración Si desea información más detallada, consulte el Manual del usuario que se encuentra en el CD del producto. Conexión de la alimentación
1. Saque la impresora y el cable de alimentación de la caja de
2. Conecte el cable de alimentación a la impresora y a la toma
de corriente de CA. La impresora se enciende de manera automática.
3. Después del arranque inicial, pulse en Encendido para

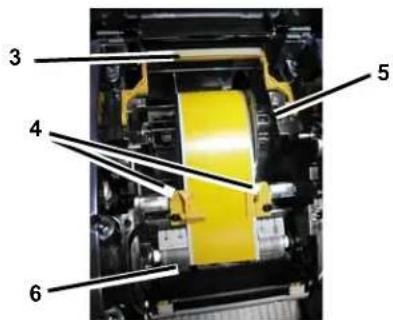

poner o quitar la alimentación. Instalación del material de impresión
1. Abra la cubierta del gabinete.
2. Libere el pestillo de la cinta y gire la cubierta de la cinta para
3. Mueva la cuchilla del material de impresión amarilla
alejándola del material de impresión.
4. Mueva las guías del material de impresión amarillas hasta
que queden totalmente abiertas.
5. Inserte el cartucho de material de impresión hasta que los
extremos del eje reposen en las ranuras del soporte del material de impresión (el sensor de contacto se encuentra en el lado izquierdo del cartucho).
6. Alimente el material de impresión desde la parte superior del
rodillo hasta que se asiente justo pasado el rodillo de caucho negro.
7. Cierre las guías del material de impresión hasta que toquen
el borde del forro del material de impresión con el material de impresión situado debajo de las guías. Las flechas de las guías deberán alinearse con el borde del forro.
8. Para material de impresión continuo, mueva la cuchilla del
material de impresión hasta colocarla en una posición que descanse sobre el material de impresión. Instalación de la cinta
1. Coloque el cartucho de cinta con la cinta sobre el cabezal de
impresión (etiqueta del producto hacia la máquina) y, a continuación, deje que quede fijo en el lugar correcto.
2. Cierre y fije con el pestillo la cubierta de la cinta y luego
cierre la cubierta del gabinete.
- Impresora • Cable USB
- CD del producto • Guía de inicio rápido
- CD del controlador de la impresora • Kit de limpieza*
- Cable de alimentación *No está disponible en todas las regiones.

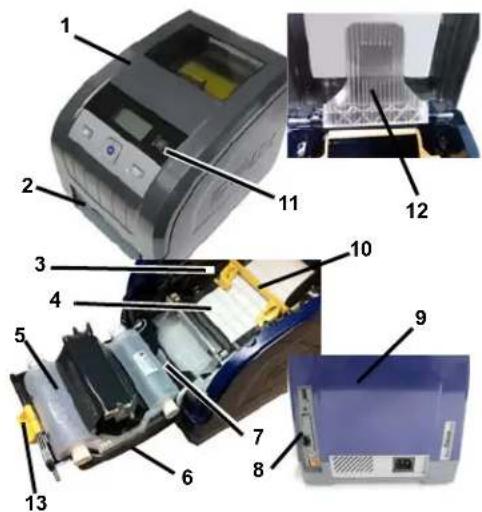

- Kit de accesorios 1 Cubierta del gabinete 2 Salida de etiquetas/ Autocortadora* 3 Guías para la salida del material de impresión 4 Material de impresión 5 Cartucho de cinta 6 Cubierta de la cinta 7 Pestillo de cinta 8 Tarjeta de red de Brady 9 Puertos de expansión 10Cuchilla del material de impresión 11Botón de encendido 12Puente de material de impresión* 13Pestillo de la cubierta de la cinta *Consulte Manual del usuario para ver las descripciones de los componentes.
33 Sign & Label Printer Quick Start Guide 44 Interfaz de usuario La interfaz de usuario (IU) contiene la pantalla, el botón de encendido y las teclas de navegación para seleccionar opciones y desplazarse por el árbol de menú. La IU consta de:
Pantalla La pantalla tiene dos modos, Listo y Modo de selección de menú. Cuando enciende la impresora, aparece el estado Listo automáticamente. Modo Listo Muestra el estado de la impresora, los números de pieza del suministro de material de impresión y de cinta, y la cantidad restante. Modo de selección de menú Cuando se pulsa el botón de menú, aparece el Menú mostrando las opciones para la configuración o selección de las funciones de la impresora. Uso de los Menús
1. Desde la pantalla de Listo, pulse .
2. Para navegar por el menú, use:
Cómo imprimir una etiqueta Cree e imprima etiquetas desde su software de creación de etiquetas. Cuando haya terminado la tarea, corte las etiquetas con la cortadora de la impresora. Asistencia técnica Registro del producto Todos los derechos reservados. www.bradycorp.com ©2012 Brady Worldwide, Inc. Nº de elemento Icono Descripción
Encendido: Pone o quita la alimentación de la impresora.
Menú : Muestra la pantalla del árbol de menú.
Teclas de navegación (flechas): Se usa para seleccionar las opciones de menú, desplazarse por el árbol de menú y salir del menú.
Alimentación: Alimenta el material de impresión a la impresora.
Icono Descripción Navegue por los menús.
33 Sign & Label Printer Quick Start Guide 45 Guía de inicio rápido (América Latina) Desempacado Compruebe que todos los componentes mostrados estén en la caja. Si falta algún componente o alguno parece ser defectuoso, póngase en contacto inmediatamente con la Asistencia técnica de Brady. La caja contiene Componentes Instalación y configuración Si desea información más detallada, consulte el Manual del usuario que se encuentra en el CD del producto. Conexión de la alimentación
1. Saque la impresora y el cable de alimentación de la caja de
2. Conecte el cable de alimentación a la impresora y a la toma
de corriente de CA. La impresora se enciende de manera automática.
3. Después del arranque inicial, presione en Encendido

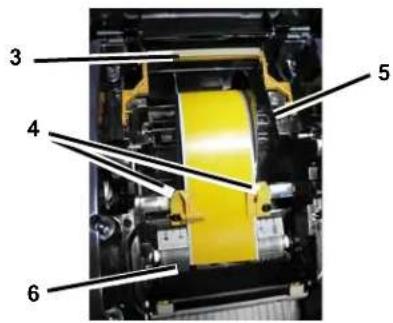

para poner o quitar la alimentación. Instalación del material de impresión
1. Abra la cubierta del gabinete.
2. Libere el pestillo de la cinta y gire la cubierta de la cinta para
3. Mueva la cuchilla del material de impresión amarilla
alejándola del material de impresión.
4. Mueva las guías del material de impresión amarillas hasta
que queden totalmente abiertas.
5. Inserte el cartucho de material de impresión hasta que los
extremos del eje reposen en las ranuras del soporte del material de impresión (el sensor de contacto se encuentra en el lado izquierdo del cartucho).
6. Alimente el material de impresión desde la parte superior del
rodillo hasta que se asiente justo pasado el rodillo de caucho negro.
7. Cierre las guías del material de impresión hasta que toquen
el borde del forro del material de impresión con el material de impresión situado debajo de las guías. Las flechas de las guías deberán alinearse con el borde del forro.
8. Para material de impresión continuo, mueva la cuchilla del
material de impresión hasta colocarla en una posición que repose sobre el material de impresión. Instalación de la cinta
1. Coloque el cartucho de cinta con la cinta sobre el cabezal de
impresión (etiqueta del producto hacia la máquina) y, a continuación, deje que quede fijo en el lugar correcto.
2. Cierre y fije con el pestillo la cubierta de la cinta y luego
cierre la cubierta del gabinete.
- Impresora • Cable USB
- CD del producto • Guía de inicio rápido
- CD del controlador de la impresora • Kit de limpieza*
- Cable de alimentación *No está disponible en todas las regiones.

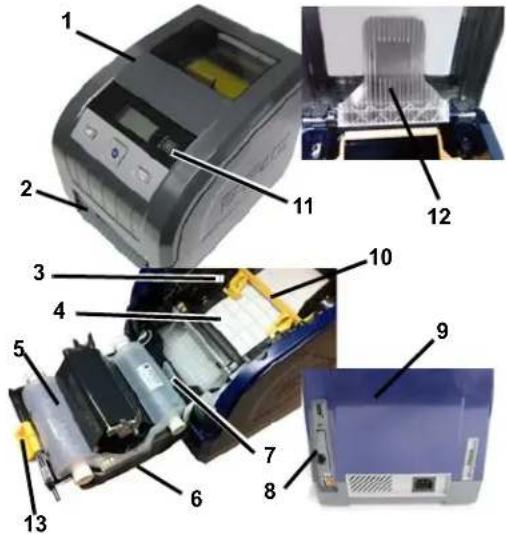

- Kit de accesorios 1 Cubierta del gabinete 2 Salida de etiquetas/ Autocortadora* 3 Guías para la salida del material de impresión 4 Material de impresión 5 Cartucho de cinta 6 Cubierta de la cinta 7 Pestillo de cinta 8 Tarjeta de red de Brady 9 Puertos de expansión 10Cuchilla del material de impresión 11Botón de encendido 12Puente de material de impresión* 13Pestillo de cubierta de cinta *Consulte Manual del usuario para ver las descripciones de los componentes.
33 Sign & Label Printer Quick Start Guide 46 Interfaz de usuario La interfaz de usuario (IU) contiene la pantalla, el botón de encendido y las teclas de navegación para seleccionar opciones y desplazarse por el árbol de menú. La IU consta de:
Pantalla La pantalla tiene dos modos, Listo y Modo de selección de menú. Cuando enciende la impresora, aparece el estado Listo automáticamente. Modo Listo Muestra el estado de la impresora, los números de pieza del suministro de material de impresión y de cinta, y la cantidad restante. Modo de selección de menú Cuando se pulsa el botón de menú, aparece el Menú mostrando las opciones para la configuración o selección de las funciones de la impresora. Uso de los Menús
1. Desde la pantalla de Listo, pulse .
2. Para navegar por el menú, use:
Cómo imprimir una etiqueta Cree e imprima etiquetas desde su software de creación de etiquetas. Cuando haya acabado la tarea, corte las etiquetas con la cortadora de la impresora. Asistencia técnica Registro del producto Todos los derechos reservados. www.bradycorp.com ©2012 Brady Worldwide, Inc. Nº de elemento Icono Descripción
Encendido: Pone o quita la alimentación de la impresora.
Menú : Muestra la pantalla del árbol de menú.
Teclas de navegación (flechas): Se usa para seleccionar las opciones de menú, desplazarse por el árbol de menú y salir del menú.
Alimentación: Alimenta el material de impresión a la impresora.
Icono Descripción Navegue por los menús.
