Caractéristique	Détails
Type de produit	Caméra de surveillance
Résolution	2 MP (Full HD)
Vision nocturne	IR jusqu'à 30 mètres
Angle de vue	87.5°
Connectivité	Ethernet, Wi-Fi
Stockage	Support pour carte microSD jusqu'à 128 Go
Alimentation	PoE (Power over Ethernet) ou adaptateur secteur
Dimensions	Ø 100 mm x 85 mm
Poids	450 g
Conditions d'utilisation	Intérieur/extérieur, température de fonctionnement -30°C à 60°C
Maintenance	Nettoyage régulier de l'objectif, mise à jour du firmware
Sécurité	Chiffrement des données, accès sécurisé par mot de passe
Garantie	2 ans

FOIRE AUX QUESTIONS - XNV6120R Hanwha

Comment réinitialiser la caméra Hanwha XNV6120R aux paramètres d'usine ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation sur le boîtier de la caméra. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si la caméra ne se connecte pas au réseau ?

Vérifiez que le câble Ethernet est correctement connecté et que le routeur est allumé. Assurez-vous également que les paramètres réseau de la caméra sont configurés correctement.

Comment accéder à la caméra à distance via l'application mobile ?

Assurez-vous que la caméra est connectée à Internet. Téléchargez l'application Hanwha Techwin sur votre appareil mobile, créez un compte et ajoutez la caméra en utilisant son adresse IP ou son code QR.

Pourquoi l'image de la caméra est-elle floue ?

Cela peut être dû à une lentille sale ou à un mauvais angle de montage. Vérifiez la lentille pour toute saleté et nettoyez-la. Ajustez également l'angle de la caméra si nécessaire.

Comment mettre à jour le firmware de la caméra ?

Visitez le site Web de Hanwha Techwin pour télécharger la dernière version du firmware. Connectez-vous à l'interface de la caméra via un navigateur web, accédez à la section 'Mise à jour du firmware' et téléversez le fichier téléchargé.

Que faire si la caméra ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Si la caméra est alimentée par PoE, assurez-vous que le switch ou l'injecteur PoE est opérationnel.

Comment configurer les alertes de détection de mouvement ?

Accédez à l'interface de la caméra, allez dans les paramètres de détection de mouvement et activez les alertes. Configurez les zones de détection et les seuils selon vos besoins.

La caméra enregistre-t-elle la vidéo en continu ?

La caméra peut être configurée pour enregistrer en continu, par détection de mouvement ou selon un planning. Vérifiez les paramètres d'enregistrement dans l'interface de la caméra pour ajuster cette option.

Comment changer la résolution de la vidéo ?

Connectez-vous à l'interface web de la caméra, allez dans les paramètres vidéo et choisissez la résolution souhaitée dans le menu déroulant.

Comment résoudre les problèmes de stockage de l'enregistrement ?

Vérifiez l'état de la carte SD ou du disque dur connecté. Assurez-vous qu'il y a suffisamment d'espace disponible et que le périphérique de stockage est formaté correctement.

La caméra est-elle étanche ?

Oui, la Hanwha XNV6120R est conçue pour résister à des conditions extérieures avec un indice de protection IP67, ce qui signifie qu'elle est protégée contre l'eau et la poussière.

MODE D'EMPLOI XNV6120R Hanwha

Manuel d'utilisation

XNO-6120R/XNV-6120/XNV-6120R

CE

Caméra Réseau

Manuel d'utilisation

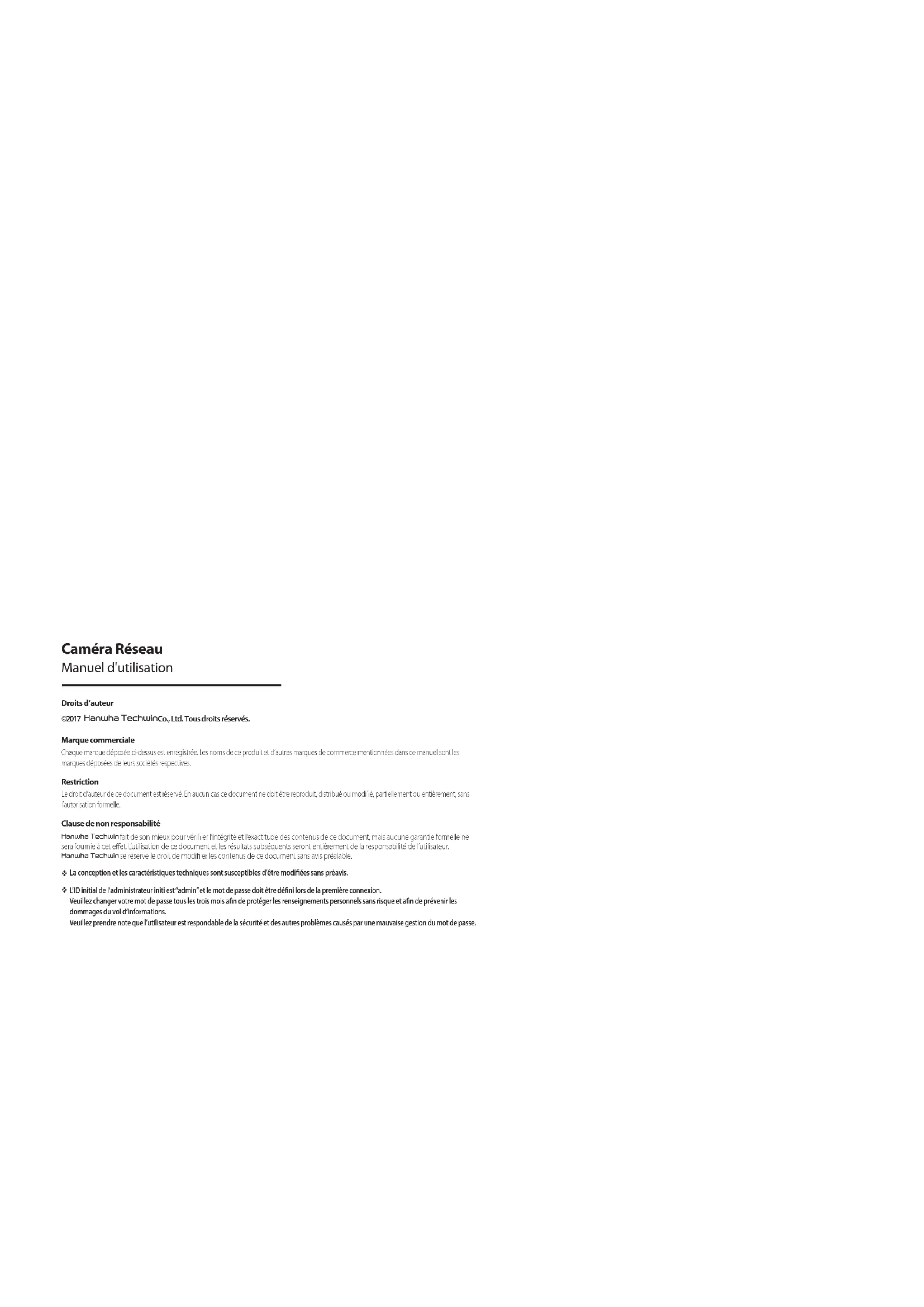

Droits d'auteur

©2017 Hanwha TechwinCo., Ltd. Tous droits réservés.

Marque commerciale

Chaque marcue déposée ci-dessus est enregistrée. Les roms de ce produit et d'autres marques de commerce mentionnées clos ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document est réserve. En aucun cas ce document ne doit être re produit, distribué ou modifié, partiellement ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Techwin fait de son mieux pour vérifié en l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. Utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Techwin se réserve le droit de modifié en les contenus de ce document sans avis préalable.

La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

L'ID initial de l'administrateur initi est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prêtez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétiques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
7. N'obstruez pas les ouvertures de ventilation. Procédéz à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolère.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répanou, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
15. Ce produit est destiné à être alimenté par un bloc d'alimentation répertorié portant la mention "classe 2" ou "LPS" et classé à partir de 24 Vca (50/60 Hz) min.1.05 A ou 12 Vcc, min.1.12 A. (XNO-6120R)
16. Ce produit est destiné à être alimenté par un bloc d'alimentation répertorié portant la mention "classe 2" ou "LPS" et classé à partir de 24 Vca (50/60 Hz) min.0.67 A ou 12 Vcc, min.0.65 A. (XNV-6120/XNV-6120R)
17. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
18. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
19. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvants chimiques tels que des produits de nettoyage ou des adhôsifs peuvent causer de graves dommages à la surface du produit.
20. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
21. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.

avertissement

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

attention

attention risQue De ecHoc electriQue ne pas ouvrir

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

eXplication Des sYmBoles GrapHiQues

Le symbole de l'éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

présentation

Catégorie de classe I

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

ATTENTION

Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

La sortie composite de l'appareil est fournie afin de faciliter l'installation et n'est pas recommandée à des fins de surveillance.

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit.
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.

※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

sommaire

présentation	3 Instructions Importantes Relatives à la Sécurité6 Caractéristiques du Produit6 Spécifications PC Recommandées6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC6 NAS — Indications du fabricant7 Contenu8 D'un Coup d'œil (XNO-6120R)10 D'un Coup d'œil (XNV-6120/XNV-6120R)		29 Reglage du mot de passe29 Login29 Spécifications de prise en charge de plug-in pour chaque navigateur30 Installation du Module WebViewer30 Utiliser gratuitement un plug-in de visualiseur Web30 Utilisation de l'écran Direct33 Lire la vidéo enregistrée
installation et ConneXion12	12 Installation (XNO-6120R)14 Installation (XNV-6120/XNV-6120R)17 Insertion/retrait d'une Carte Mémoire Micro SD18 Informations Sur la Carte Mémoire (Non Incluse)18 Connexion à d'autres Périphériques	éCran de Configuration	35 Configuration35 Configuration de Base39 Configuration PTZ40 Configuration VidEo et Audio46 Configuration Réseau49 Configuration d'événement51 Gulde du serveur de stockage en réseau (NAS)54 Configurer les paramètres d'analyse58 Configuration du Système60 Configuration du Plate-forme ouverte
ConneXion et Configuration réseau22	22 Connecter la Caméra Directement au Réseau de Zone Locale22 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP23 Connexion de la Caméra Directement à un Modem PPPoE23 Connecter la Caméra au Routeur Large Bande par le Modem PPPoE/Câble24 Boutons Utilisés Sous IP Installer24 Configuration de l'adresse IP Fixe26 Configuration de l'adresse IP Dynamique26 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)27 Connexion à la Caméra Depuis Un Ordinateur Local Partagé27 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet	anneXes	61 Spécifications63 Vue du Produit64 Résolution de Problèmes66 Open Source Announcement

Visionneur WeB
éCran de Configuration
anneXes

- Indice d'étanchéité à la poussière et aux intempéries

Le modèle étanche à l'eau et à la poussière vous permet d'installer l'équipement à l'extérieur ou de l'exposer à la pluie en toute sérénité.

• Mode IR (XNO-6120R/XNV-6120R)

Lorsque le voyant IR s'allume, l'appareil passe en mode IR afin d'empêcher toute surexposition et de rendre visibles les objets à faible distance.

• Supporte des vidéos de résolution 2Mo

- Lecture en transit multiple

Cette caméra réseau peut afficher des vidéos en différentes qualités et résolutions simultanément, en utilisant plusieurs CODEC.

• Surveillance basée sur navigateur Web

Utilisation du navigateur Web pour afficher l'image dans un environnement réseau local.

- Alarme

Lorsqu'un événement se produit, une vidéo est envoyée à l'adresse courriel enregistrée par l'utilisateur, envoyée au serveur FTP, sauvegardée sur une carte Micro SD ou un serveur de stockage en réseau (NAS), ou un signal est envoyé au terminal de sorte d'alerte.

• Détection de sabotage

Détecte les tentatives de sabotage sur la surveillance vidéo.

- Fonction de détection des effets de flou

Détecte le phénomène de flou de la lentille de la caméra.

• Détection de mouvement

Détecte les mouvements depuis l'entrée vidéo de la caméra.

• Détection audio

Détecte un son plus élevé qu'un certain niveau spécifié par l'utilisateur.

- Smart Codec

Codecs s'appliquant de manière adaptative à une partie du champ de vision de la caméra afin d'améliorer la qualité de la zone spécifiée par l'utilisateur.

• Détection auto du réseau déconnecté

Détecte la déconnexion réseau avant le déclenchement de l'événement.

• Détection de brouillard

Détecte le brouillard qui est plus lourd que le niveau de détection.

• Détection faciale

Détecte les visages dans la zone spécifiée à partir de l'entrée vidéo de la caméra.

• Fonction IVA (analyse vidéo intelligente)

Détecte un mouvement ou une situation qui répond aux règles d'événement configurées.

• Classification des sources sonores

Détecte une source soncre spécifiée par l'utilisateur.

- Conformité ONVIF

Ce produit supporte l'ONVIF Profile S&G.

Pour obtenir de plus amples informations, consultez le site Web www.

onvif.org.

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur

• RAM : 8G ou supérieur

- Système d'exploitation pris en charge : Windows 7, 8.1, 10, Mac OS X 10.10, 10.11, 10.12

- Visualiseur Web sans plug-in

Navigateurs Web supportés : Google Chrome 56, MS Edge 39, Mozilla Firefox 49 (supporté uniquement sur Windows 64bit), Apple Safari 10 (supporté uniquement sur Mac OS X)

- Visualiseur avec plug-in

Navigateurs Web supportés : MS Explorer 11, Apple Safari 10 (Supporté uniquement sur Mac OS X)

CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC

- Capacité recommandée : 16 Go à 256 Go (type MLC)

- Les types de cartes mémoire suivants des fabricants suivants sont recommandés pour cette caméra.

- Fabricant : SanDisk, Transcend

- Famille de produit : High endurance

- Capacité recommandée : On recommande 200GO ou plus.

- Accès simultané : Un appareil NAS peut accepter un maximum de seize accès de caméra.

- Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.

Produits recommandés Grandeurs disponibles

ONAP NAS Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

NAS Synology Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

Si vous utilisez de l'équipement NAS à des fins autres que de la sauvogarde vidéo, le nombre de caméras accessibles peut diminuer.

contenu
Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit, (l'accessoire varie selon le pays de vente.)

Apparence Nom de l'élément Quantité Description Nom du modèle
	Caméra	1		XNO-6120R
		1		XNV-6120/ XNV-6120R
	Manuel d'utilisation, CD du logiciel installer	1		Utilisation pour tous les modèles
	Guide de prise en main rapide (En option)	1		Utilisation pour tous les modèles
	Carte de garantie (En option)	1		Utilisation pour tous les modèles

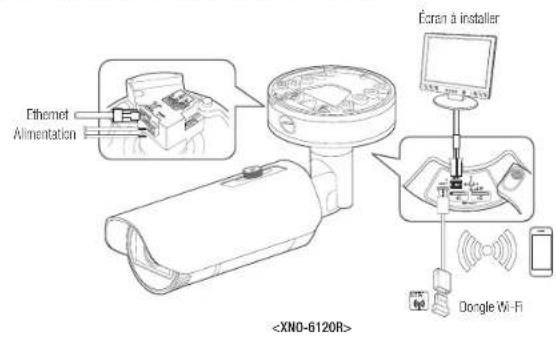

	Câble pour l'écran de test	1	Penmet de tester la connexion de la caméra à un discosité d'affichage portable	Utilisation pour tous les modèles
	Gaisarit	1	Guide d'installation du produit	Utilisation pour tous les modèles
	Bomier de raocordement.	1	Racordé à la prise d'alimentation	Utilisation pour tous les modèles

Apparence Nom de	Télément Quantité Description	Nom du modèle
	Clé à ouverture fixe(en forme de L)	1	Utilisé pour retirer et remplacer le couvercle du dâne
	Câbe d'alimentation 1		Utilisé pour raccorder le port d'alimentation
	Câle audio/alarme 1		Utilisé pour raccorder les ports audio et alarme
	Bague de câble	1	Utilisé pour connecter le câble LAN d'un diamètre de 7 - 8,5.
	Vis autoteraucéuse	4	Permet de procéder à l'installation au plafond ou au mur
		3
	Paro-soleil	1	Protège la caméra de la lumière directe du soleil.
∞∞	Support pare-soleil	1	Permet de fixer le paro-soleil sur la caméra.
	BASE WALL MOUNT	1	L'adaptateur doit être ajusté pour accrocher la caméra au mur
	Bride d'ancrage en plastique	3	Permet de fixer une vis, à insérer dans un trou (force d'ancrage renforcée)

présentation

Apparence Nom de l'élément Quantité Description Nom du modèle
	Vis de mécanique	3	Utilisées pour l'assemblage du boîter du dôme lors de l'installation du produit sur le tube, en montage mure, etc. ou pour l'abstraction d'un trou.	XW-6120/XW-6120R
[CTTZ]	Agent d'absorption de moisissures pour cartes	1	Associé une fois après installation.	XW-6120/XW-6120R
Options (non fournie)
	Support de montage sur poleau		Support de montage sur poteau cylindrique	XN0-6120R
	Boîter intérieur enterré		Boîter destiné à l'installation de camérais intérieures entomées	XW-6120/XNW-6120R

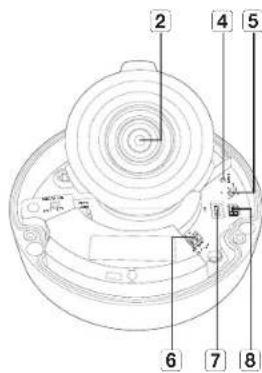

Élément Description
1	Port Réseau	Utilisé pour connecter l'alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau.
2	Port d'alimentation Utilisé pour la connexion du câble d'alimentation.

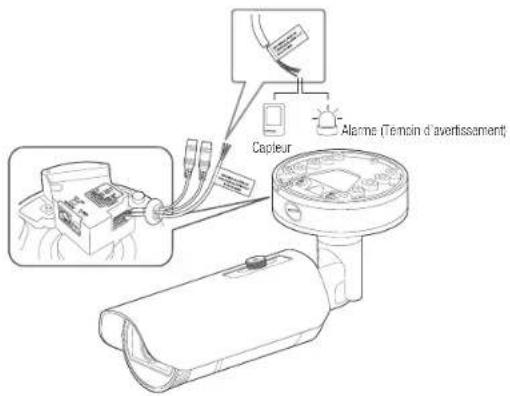

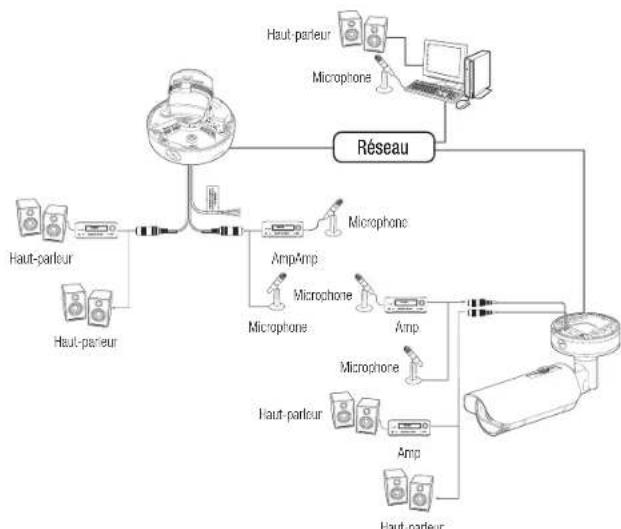

3	Câble et port audio et alarme	Port pour connecter les câbles audio et de l'alarme.

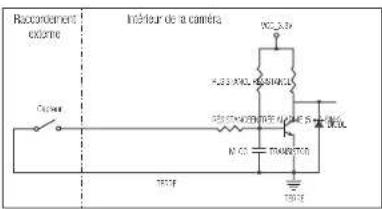

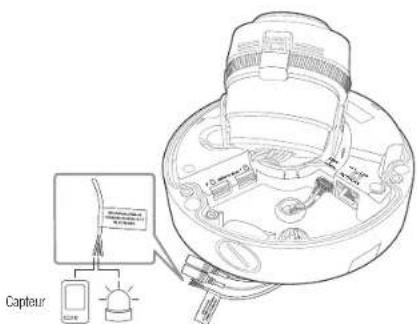

		ARM-INUtilisé pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/ruil.
		ARM-OUT Utilisé pour la connexion du signal de sortie de l'alarme.
		GNDIl s'agit de deux ports communs permettant de connecter les signaux d'entrés/sorte d'alarme.
		MIC Utilisée pour la connexion à un microphone.
		SPEAKER Utilisée pour la connexion aux enceintes.
4	Support pare-soleil Permet de fixer le pare-soleil sur la caméra
5	Pare-soleil Protège la caméra de la lumière directe du soleil.
Élément Description
6 Bouton de réinitialisation	Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez cessus pendant 5 secondes pour relancer le système. Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP au soin du réseau, vous devier lancer le programme d'installation IP installer pour modifier les réglages réseau de base, tels que l'adresse IP, le masque de sous-réseau, la passerelle, etc., avant du pouvoir vous connecter au réseau.
7 Sortie d'écran test	Port de sortie pour contrôle de test de la sortie video. Utiliser le câble de l'écran test pour connecter à un écran modèle et vérifiez la vidéo test.
8 Bouton de commande de zoom/mise au point	I Zooner (Télé. oq.)
	W Dézoomer (grand angle)
	N Mise au point sur un objet proche (Proche)
	F Metre au point sur un objet élogné (loin)
	Commande de mise au point Appuyez sur ce bouton pour la mise au point automatique.
9 MICRO USB port	Port pour connecter le dongle Wi-Fi. Vous pouvez vérifier la vidéo d'installation via les applications installées sur le smartphone. Reportez-vous à la section "Connexion au dongle WiFi" à la page 19. Le dongle Wi et l'adaptateur OTG sont vencus séparément.
10 Emplacement de la carte Micro SD	Il s'agit d'un emplacement dans lequel vous pouvez insérer une carte Micro SD.

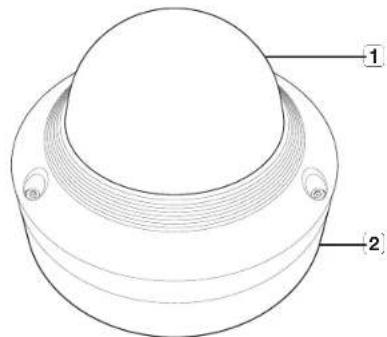

D'UN COUP D'ŒIL (XNV-6120/XNV-6120R)

Apparence

Élément Description
1 Couvercle dôme	Couvercle du boîtier utilisé pour protéger l'objectif et l'unité principale.
2 Boîtier de la caméra	Parte boîtier couvant le corps de la caméra.

Composants

Élément Description
1 Capteur d'éclairage Détecte	a lumière reçue pour commander la dioie infrarouge.
2 Objectif Objectif de la caméra
3 Diode infrarouge Ces diodes	infrarouge sont commandées par le capteur d'éclairage.
4 Bouton de réinitialisation	Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système. Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP au sein du réseau, vous devez lancer le programme d'installation IP installer pour modifier les réglages réseau de base, tels que l'adresse IP, le masque de sous réseau, la passerelle, etc., avant do pouvoir vous connecter au réseau.
5 Bouton de commande de zoom/mise au point	T Zoomer (Télé. obj.)
	W Dézoomer (grand angle)
	N Mise au point sur un objet proche (choche)
	F Micro au point sur un objet éloigné (loir)
	Commande de mise au point	Appuyez sur ce bouton pour la mise au point automatique.
6 Port d'alimentation Port pour le bloc de jonction d'alimentation.
7 MICRO USB port	Port pour connecter le dongle WiFi. Vous pouvez vérifier la vidéo d'installation via les applications installées sur le smartphone. Reportez-vous à la section "Connexion au dongle WiFi" à la page 19. Le dongle WiFi et l'adaptateur OTC sont vencius séparément.
8 Sortie d'écran test	Port de sorte pour contrôle de test de la sorte vidéo. Utilisez le câble do l'écran test pour connecter à un écran mobile et vérifiez la vidéo test.
9 Compartiment de la carte mémoire Micro SD	Compartiment de la carte mémoire Micro SD.

Élement Description
10Câble et port audio et alarme	Port pour connecter les câbles audio et de l'alarme.
	ARM-IN	Utilisé pour connecter l'entrée du capleur de l'alarme ou du capleur externe jour/ruit.
	ARM-OUT Utilisé pour la connexion ou signal de sortie de l'alarme.
	GND	Il s'agit de deux ports communs permettant de connecter les signaux d'entrée/sortie d'alarme.
	MIC Utilisée pour la connexion à un microphone.
	SPEAKER	Utilisée pour la connexion aux encentes.
11Port Réseau	Utilisé pour connecter l'alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau.

- Cette caméra est étanche et en conformité avec les specifications de la norme IF66/IP67, mais la prise jack connectée au câble externe ne l'est pas. Il est recommande d'installer ce produit sous l'avant-tôt afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la camera, y compris le support d'installation.
• L'utilisation de câbles recollés ou efflochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation.
  Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• N'utilsez pas le trou du pare-soleil à d'autres fins que pour y connecter le pare-soleil.
• Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
  Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommage.

Installation

1. Fixez le couvercle inférieur à l'ade des 4 vis taraudeuses fournies.

1. Accrochez le câble de sécurité à un crochet qui ressemble à une flèche dans la couvercle inférieur.
2. Connectez les câbles appropriés aux bornes de la caméra.
3. Serrez les 3 vis sur le couvercle supérieur à l'aide de la clé en L fournie.

12 installation et connexion

1. Réglez la direction de la caméra à l'aide de la clé en L fournie.

Lorsque vous régiez la position de la caméra à l'aide d'un support, serrez la vis du support, réglez la caméra et sarroz-la. Si vous tentez de régler on forçant alors que la vis est serrée, il peut en découler une rayure ou d'autres problèmes.

Raccorder le câble imperméable d'alimentation et LAN

1. Retrez la partie extrudée du couvercle en capoutchouc sur le côté inférieur du couvercle inférieur comme indiqué dans la figure ci-dessous.

- Utilisez une bague de câble appropriée pour connecter le câble LAN. - Caméra de base : utilisez le câblé d'un diamètre de 0.5 \~ 6.5. - Composants fournis : utilisez le câble d'un diamètre de 0.7 \~ 8.5.

1. Insérez le câble d'alimentation dans le petit trou fait en enlevant la partie projetée du bouchon en caoutchouc à l'étape 1 ci-dessus.
2. Raccordez le câble d'alimentation au bloc de jonction d'alimentation.

1. Insérez le câble LAN dans le grand trou qui s'est formé lorsque vous avez retiré la partie projetée de la prise en caoutchouc à l'étape 1 ci-dessus.
2. Retirez la gaine à l'aide d'une pince coupe-câble et alignez les câbles.
3. Raccordez le câble LAN avec un connecteur LAN et insérez-le dans l'outil LAN.
4. Raccordez le câble fini au port Ethernet.

Connexion de l'alarme et du câble audio

1. Retirez le couvercle en cacoutchouc sur la face inférieure du couvercle inférieur comme illustré ci-dessous.

1. Insérez le câble d'alarme / audio dans la trou créé en retirant le bouchon en caoutchouc sur le n° 1, puis connectez le câble à la borne de l'alarme.
2. Alignez le câble de manière à ce qu'il ne soit pas endommagé ou enroule lors de l'installation de la caméra.
3. Mettez le bouchon en caoutchouc situe sur le câble de l'alarme / audio dans le trou.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez à des câbles, tels que E / S et audio.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.
   Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provocer une fuite. Assurez-vous de protéger le câble avec une large épaisseur de ruban.
3. Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

INSTALLATION (XNV-6120/XNV-6120R)

- Cette caméra est étanche et en conformité avec les spécifications de la norme IP66/IP67, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-loit afin d'évaler que le câble ne soit expôt.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la camera, y compris le support d'installation.
• L'utilisation de câbles recollés ou efflochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation.
  Ne laissez pas vos effets personnes sur le site, par mesure de précaution.
• Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.

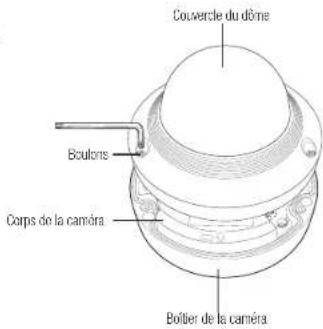

Démontage

1. A l'aide de la clé L fournie, tournez les 3 boulons de fixation situés sur le couvercle du dôme dans le sens antihoraire pour retirer le couvercle.

Couvercle du dôme Boulons Corps de la caméra Boîtier de la caméra

Installation

1. Percez un trou (diamètre : 6 mm, profondeur : min. 55 mm) au fond du boîtier et inserez-y jusqu'au bout les chevilles d'ancrage en plastique fournies.
2. Alignez le trou inférieur sur le trou de la bride d'ancrage, puis insérez et fixez la vis autotaraudeuse (M4.5xL50).
3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors de l'installation de la caméra.
4. Réglez l'orientation de l'objectif selon la position souhaltée en vous reportant à la section « Reglage de l'orientation de la camera de surveillance ». (page 16)
5. Reformez le couvercle du dôme.
6. Fixez soldement le boulen de fixation à l'aide d'une clé en L pour empêcher l'eau de couler.

Raccorder le câble imperméable d'alimentation et LAN

1. Retrez le couvercle du dôme et le boîtier.
2. Tirez sur la longue partie projetée de la prise en cacoutchouc en partie inférieure, et retirez-la ainsi qu'illustré sur la figure.
   Utilisez une bague de câble appropriée pour connecter le câble L/W.
3. Caméra de base : utilisez le câblé d'un diamètre de 0 5 \~ 6,5.
4. Composants fournis : utilisez le câble d'un diamètre de 0 7 \~ 8,5.

1. Insérez le câble d'alimentation dans le petit trou qui s'est formé lorsque vous avez retiré la partie projetée de la prise en caoutchouc à l'étape 2 ci-dessus.
2. Raccordez le câble d'alimentation au bloc de jonction d'alimentation

1. Inserez le câble LAN dans le grand trou qui s'est forme lorsque vous avez retiré la partie projetée de la prise en cacoutchouc à l'étape 2 ci-dessus.
2. Retirez la gaine à l'aide d'une pince coupe-câble et alignez les câbles.
3. Raccordez le câble LAN avec un connecteur LAN et insérez-le dans l'outil LAN.
4. Raccordez le câble fini au port Ethernet.

Connexion de l'alarme et du câble audio

1. Retirez le couvercle du dôme et le boîtier.
2. Tirez sur la longue partie projetée de la prise en caoutchouc en partie inférieure, et retirez-la ainsi qu'illustré sur la figure.

1. Insérez le câble d'alarme / audio dans le trou créé en retirant la bouchon en caoutchouo sur le n° 2, puis connectez le câble à la borne de l'alarme.
2. Alignez le câble de manière à ce qu'il ne soit pas endommagé ou enroulé lors de l'installation de la caméra.
3. Mettez le bouchon en caoutchouo situé sur le câble de l'alarme / audio dans le trou.
4. Réglez l'orientation de l'objectif selon la position souhaitée en vous reportant à la section « Reglage de l'orientation de la camera de surveillance ». (page 18)
5. Fixez le couverde du dôme.

Fixation de l'adaptateur (dégroupé)

Choisissez et achelez parmi les options suivantes (dégroupées) celle qui est adaptée au site d'installation ou celle qui vous convient le mieux.

1. Retirez le couvercle du dôme du boîtier en vous référant au chapitre « Démontage ». (page 14)
2. Utilisez la vis de mécanique fournie pour fixer le boîtier de la camera à l'adaptateur dégroupe.
3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors de l'installation de la camera.
4. Procédez au montage de la caméra dans l'ordre inverse indiqué à la section
   « Démontage »
5. Réglez l'orientation de l'objectif selon la position souhaitée en vous reportant à la section « Reglage de l'orientation de la camera de surveillance » (page 16)
6. Refermez le couvercle du dôme,

- Fixez solidement le boulon de fixation à l'aide d'une clé en L pour empôcher l'eau de couler.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, E/S, BNC et LAN.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

• Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provocer une fuite. Assumz-vous de protéger le câble avec une large épasseur de ruban.
  Le ruban étanche en caoutchouc butyique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

installation et connexion

Accessoires en option pour l'installation

Pour faciliter l'installation, vous pouvez acheter les accessoires appropriés disponibles en option.

1. ADAPTATEUR POUR FIXATION MURALE (SBP-300WM ou SBP-300WM1) / ADAPTATEUR POUR FIXATION SUSPENDUE(SBP-300HM6) Cet adaptateur est utilisé pour installer le dôme de la caméra sur un mur.

1. ADAPTATEUR POUR FIXATION AU PLAFOND (SBP-300CM) / ADAPTATEUR POUR FIXATION SUSPENDUE (SBP-300HM6) Cet adaptateur est utilisé pour installer le dôme de la caméra sur un plafond en déton.

1. L'ADAPTATEUR DE MONTAGE POTEAU (SBP-300PM) est l'adaptateur à utiliser lors de l'installation de l'ADAPTATEUR DE MONTAGE MURAL (SBP-300WM ou SBP-300WM1) sur une colonne de 80 mm ou plus.
2. Le modèle SBP-302PM des ADAPTATEURS DE MONTAGE POTEAU peut être installé directement sur la caméra balle (XNO-6120R). Capendant, le SBP-302PM n'est pas compatible avec les autres ADAPTATEURS DE MONTAGE MURAL (SBP-300WM ou SBP-300WM1).

1. ADAPTATEUR POUR FIXATION D'ANGLE (SBP-300KM) Ceci est un adaptrateur pour l'installation de l'ADAPTATEUR POUR FIXATION MURALE (SBP-300WM ou SBP-300WM1) à l'angle du joint de mur,

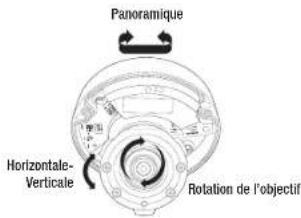

Réglage de l'orientation de la caméra de surveillance (XNV-6120/XNV-6120R)

Panoramique Horizontale- Verticale Rotation de l'objectif

■ Réglage de la direction de surveillance

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond. La rotation de l'unité de la caméra vers la gauche ou la droite est appelée Panoramique, le réglage de l'inclinaison est appelé Horizontale-Verticale et la rotation de l'objectif sur son axe est appelée Rotation.

• La plage effective du panoramique couvre un angle total de 354 degrés.
• La plage effective de la rotation couvre un angle total de 355 degres.
• La plage effective de l'inclinaison couvre un angle total de 75 degrés.

Il est recommandé que lorsqu'un produit utilisant un IR (XMV-6120R) est installé au plafond pour le mode de vue du couloir, l'angle de bascuement doit être supérieur à 20° par rapport au plafond ; alternativement, il devrait être placé à 50 cm du plafond afin d'éviter le réflecteur (plafond).

L'image peut être recouverte par le boîtier de la caméra en fonction de l'angle.
- Ne forcez pas sur la mise au point / le 70cm de l'objectif après démontage du boîtier en côme. Autrement, ceil peut fausser la mise au point en raison d'une panne de moteur.

- Méthodes de réglage

1. Après l'installation de la caméra, réglez l'angle de panoramique selon la direction de surveillance.
2. Réglez l'angle horizontal de manière à ce que l'image ne soit pas inversée.
3. Règlez l'angle d'inclinaison de sorte que la camera soit face à l'objet à surveiller.

INSERTION/RETRAIT D'UNE CARTE MÉMOIRE MICRO SD

- Déconnectez le câble d'alimentation de la caméra avant d'y insérer la carte mémoire Micro SD.

- N'insérez pas la carte mémoire Micro SD à l'envers et de force. Autrement, vous risquez d'endommager la carte mémoire Micro SD.

En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.

- Le désassemblage du couverde du produit doit être terminé dans un délai de 5 minutes. Sinon, il y a un risque de condensation interne.

Insertion d'une carte mémoire Micro SD

1. Séparez le couvercle du dôme de la caméra.

2. Insérez une carte Micro SD en suivant la direction de la flèche du schéma.

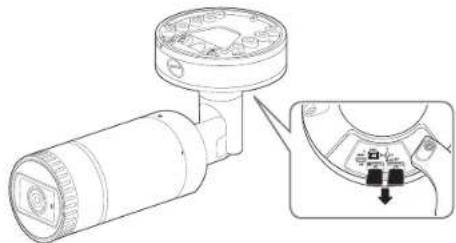

Retrait d'une carte mémoire Micro SD

Aopuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fonte.

Si vous exercez une pression excessive sur la carte mémoire Micro SD, celle-ci pourra s'éjecter du logement de manière incontrôlable.

• Avant de retror la carte mémoire Micro SD, dans , rôglez le dispositif sur et appuyez sur le bouton [Appliquer], puis metlez la caméra hors tension. (Page 50)
• Si vous arrêter la caméra ou retirez la carte mémore Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

INFORMATIONS SUR LA CARTE MÉMOIRE (NON INCLUSE)

Qu'est ce qu'une carte mémoire ?

Une carte mémoire est un dispositif de stockage de données externe qui a été développé pour ol'hir une toute nouvelle manière d'enregistrer et de partager des données de texte, audio et vidéo en utilisant des dispositifs numériques.

Sélectionner une carte mémoire qui vous convient

Votre caméra prend en charge les cartes mémoire Micro SD/SDHC/SDXC.

Vous pouvez, toutefois, avoir des problèmes de compatibilité en fonction du modèle et de la marque de la carte mémoire.

Les types de cartes mémoire suivants des fabricants suivants sont recommandés pour cette caméra.

- Fabricant : SanDisk, Transcend

- Famille de produit : High endurance

Il est recommandé d'utiliser des cartes mémoires de 16 Go à 256 Go (type MLC) avec cette caméra.

La performance de lecture peut être affectée en fonction de la vitesse de la carte mémoire.

Composants de carte mémoire

CONNEXION À D'AUTRES PÉRIPHÉRIQUES

Ethernet Alimentation < XNO-6120R> Écran à installer Dongle Wi-Fi

Alimentation Ethernet

• Le terminal de sortie CVBS du produit est fourni pour faciliter l'installation, et n'est pas recommandé à des fins de surveillance.
• Le terminal Micro USB du produit est fourni pour faciliter l'installation, et n'est pas recommande à des fins de surveillance.

Connexion Ethernet

Connectez le câble Ethernet au réseau local ou à Internet.

Connexion Wi-Fi

Configuration de la caméra

1. Connectez l'adapteur OTG (5 broches) et le dongle WiFi à la borne micro USB.

Configuration du Smartphone

1. Installez l'application d'installation Wisonet

2. Sélectionnez le SSID de la caméra après avoir allumé le WIFI.

3. Exécutez l'application d'installation de Wisenet.

4. Lorsque vous vous connectez à la caméra, la vidéo sera connectée (mot de passe initial : 4321)

- La vidéo sera lue sans être connectée pendant la connexion initiale.

1. L'angle de caméra peut être ajusté par la vidéo de smartphone.

Fabricant de dongle recommandé

Fabricant Modele
NETS WF2123 n300
EDIMAX EW-7811Un
IP Time N100mini
TP-LINK TL-WN823N V1
ASUS USB-N13
NETGEAR WNA3100M

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.

Si vous alimentez l'appareil avec des puissances telles que PoE et CC 12V ou PoE et CA 24V au même moment, ce dernier sera plutôt alimenté par une source externe (CA 24V, CC 12V).

- Vous pouvez également utiliser un routeur doté d'une alimentation électrique par câble Ethernet pour fournir le courant à la caméra.

- Utilisez une alimentation électrique par câble Ethernet qui est conforme aux colloboles IEEE 802.3ai

Il est recommandé d'utiliser une seule source pour almenter l'équipement entre PoE. CC 12V et CA 24V

Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.

Une alimentation 24 V CA peut être raocordée indépendamment de la polarité.

Si vous voulez connecter un périphérique externe, vous devez éleindre le périphérique externe avant de poursuivre.

Connectez d'acord l'ensemble et la ligne d'alimentation de l'adaptateur, puis branchez le câble d'alimentation à la prise du mur.

Spécification du câble d'alimentation pour chaque modèle

Puissance d'entrée	Type de fil (AWG)	Longueur de câble (Max.)
DC 12V	#18	19m
	#16	30m
AC 24V	#20	26m
	#18	40m

Spécifications du câble réseau

Élément	Contenus	Remarque
Connecteur	BJ45
Ethernet	10/100BASE-T	10/100 Mbps
Câble	Se catégorie UTP
Distance max.	100 M
Support du PoE	IEEE 802.3af

installation et connexion

Connector à l'entrée/la sortie Audio

1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LICNE de l'amplificateur auquel le microphone est relié.
2. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut parleur est relié.
3. Vérifiez les spécifications pour l'entrée audio.

- Codec audio

- Entrée Audio : C.711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage : 8 kHz), AAC (Débit binaire : 48Kbps / Fréquence d'échantillonnage : 16kHz)

- Sorte Audio : G.711 PCM (Débt binaire : 64 kcs/s / Fréquence d'échantillonnage : 8 kHz)

• Audio duplex complet

• Entrée audio : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impédance d'entree : 2000 Ohms
• Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms
  • Impédance de sortie de ligne : 600Ω

Connexion au boîtier du port E/S
Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

Capteur Alarme (Temain d'avertissement)

Capteur Cable

Alarme (Témoin d'avertissement)

20_ installation et connexion

• ALARM-IN : Utilisé pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/nuit.
• ALARM-OUT : Utilisé pour la connexion du signal de sortie de l'alarme.
• GND : Port commun pour le signal d'alarme d'entree/sortie.

- Si un appareil jex. lumière dignotante et srénéj dont la tension et l'intensité excèsdont les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au « Schéma de câblage de sortie de l'alarme » lors du raccordement de périphériques dont la tension excède les spécifications actuelles. (page 21)

Pour connecter le capteur externe

Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].

Schéma de câblage d'entrée de l'alarme

Racordement exterre Inécteur de a camera Circuit NCC-3.0 H-213-PAC P-213-PAC NCC NCC TOMF TOMF TOMF TOMF

Pour raccorder la sortie de l'alarme

Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excédent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.

Référez-vous au schéma de raccordement de l'alarme ci-dessous lorsque vous connectez des appareils dont la tension excède les spécifications actuelles,

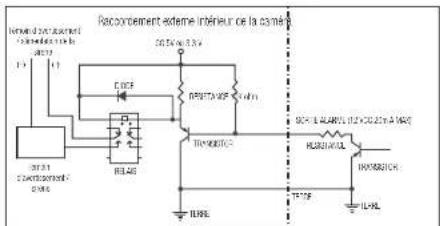

Schéma de câblage de sortie de l'alarme

connexion et configuration réseau

Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

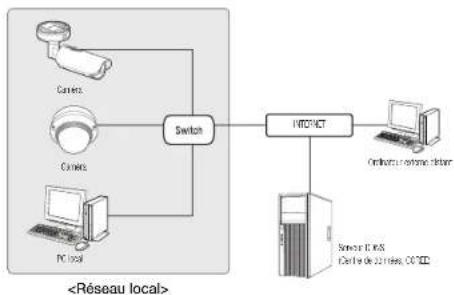

Se connecte à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intract si le renvel de port n'est pas correctement configuré ou si un paro-fou est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
  Dans le programme d'installation IP, vous pouvez utiliser le mot de passe initial, "4321" pour définir l'adresse IP, le masque de sous réseau, la passerelle, le port HTTP, le port VNP et le type d'IP. Après avoir changé l'interface réseau, pour une meilleure sécurité, accéder au navigateur Web et modifier le mot de passe.
• Par défaut, l'adresse IP sera attribué automatiquement depuis le serveur DHCP En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour changer l'adresse IP, utilisez le programme d'installation IP. Pour obtenir de plus amples détails sur l'utilisation ou programme d'installation IP, reportez-vous à la section » Configuration de l'adresse IP Fixo > (Page 24)

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Exécutez le programme d'installation IP et changez l'adresse IP de la caméra afin d'utiliser le navigateur Web sur votre poste pour la connexion à l'Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

Pour l'enregistrement des réglages DDNS, reporter vous à la section « DDNS ». (page 46)
Pour l'enregistrement des réglages DDNS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 46)
Se référer à « IP & Port » pour la procédure de configuration de l'adresse IP, (page 38)

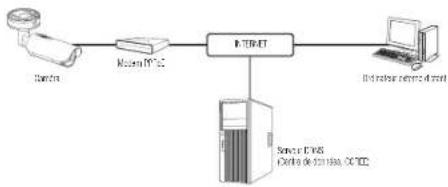

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM PPPoE

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Executez le programme d'installation IP et changez l'adresse IP de la caméra afin d'utiliser le navigateur Web sur votre poste pour la connexion à l'Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port] Page de configuration, définissez le type d'IP [PPPoE], et saisissez l'id du service réseau et le mot de passe.
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarez la caméra.

Pour l'enregistrement des réglages DDNS, reportez-vous à la section < DDNS >. (page 46)

Pour l'enregistrement des réglages DDNS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 46)
Se référer à « IP & Port » pour la procédure de configuration de l'adresse IP. (page 38)

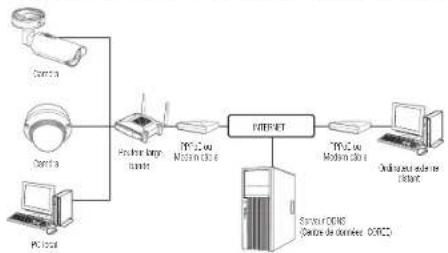

CONNECTER LA CAMÉRA AU ROUTEUR LARGE BANDE PAR LE MODEM PPPoE/CÂBLE

C'est pour un petit environnement de réseau comme les maisons, SOHO et les magasins ordinaires.

Configurer les paramétrages de réseau du PC local connecté au routeur

Pour configurer les paramètres de réseau du PC local connecté au Routeur large bande, suivre les instructions ci-dessous.

• Selectioner: → → → → → → ou .
• Suivre les instructions ci-dessous si vous sélectionnez :

ex.1) Si l'adresse (LAN IP) du Routeur large bande est 192.168.1.1

Adresse IP: 192.168.1.100

Masque de sous-réseau : 255.255.255.0

Passerelle par défaut : 192.168.1.1

ex.2) Si l'adresse (LAN IP) du Routeur large bande est 192.168.0.1

Adresse IP : 192.168.0.100

Masque de sous-réseau : 255.255.255.0

Passerelle par défaut : 192.168.0.1

ex.3) Si l'adresse (LAN IP) du Routeur large bande est 192.168.xxx.1
Adresse IP : 192.168.xxx.100
Masque de sous-réseau : 255.255.255.0
Passerelle par défaut : 192.168.xxx.1

Pour l'adresse du Routeur large bande, se référer à la documentation du produit.

Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) » (Page 26)

connexion et configuration réseau

BOUTONS UTILISÉS SOUS IP INSTALLER

1 2 3 4 5 6 7 IF C:\WINDOWS\IF.COM Up Design Name Name Buts MSC Address P Address P Project URL 1 MSC 70000 IP/O Data IP/00/70000 IP/O/1100 IP/O IP/O/70000/110000/110000/110000/110000/110000/110000/110000/110000/110000/110000/110000/110000/110000/110000/110 Start Item If Init If End Search Action Help Help

Élément Description
1	Device Name	Nom du modèle de la caméra connectée.Cliquez sur la colonne pour trier la liste par nom de modèles.Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompe.
2	Alias Cette fonction n'est pas appliquée pour le moment
3	Mode	Alliche, ou pour l'état de connexion réseau actuel.
4	MAC(Ethermet) Address	Acresse Ethernet de la caméra connectée.Cliquez sur la colonne pour trier la liste par adresse Ethernet.Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompe.
5	IP Address	Acresse IP.Cliquez sur la colonne pour trier la liste par adresse IP.Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompe.
6	Protocol	Réglage réseau de la caméra.Le réglage par défaut est « IPv4 ».Les caméras ayant un réglage en IPv6 affichent « IPv6 ».
7	URL	Acresse URL du serveur DDNS autorisant l'accès à partir d'un système Internet externe.Cependant, cette option sera remplacée par le réglagede la camera en cas d'échec de l'enregistrement DDNS.
8	IPv4 Recherche les caméras	églées sur IPv4.

Élément Description
9 IPv6	Recherche les carréras régées sur IPv6.Active uniquement dans un environnement compatible IPv6.
10 Search	Recherche les carréras actuellement connectées au réseau.Cependant ce bouton sera divisé si aucun des réglages IPv4 ou IPv6 n'est sélectionné.
11 Auto Set	Le programme d'installation IP configure automatiquement les réglages réseau.
12 Manual Set Vous devez configurer les réglages réseau manuellement.
13 Exit Quitte le programme IP ^1 Instalier.

En ce qui concerne le programme d'installation IP installer, utilisez uniquement la version fournie sur le CD d'installation ou la domine version disponible de l'application. Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Hanwha Technix.

- Si le système d'exploitation de support est Windows 8.1, il est recommandé d'utiliser la Gestionnaire de périphériques Wisenet au lieu de lTP Wisenet. Le programme du gestionnaire de périphériques Wisenet peut être téléchargé en visitant le site Web de Hanwha Technin (http://www.hanwha-security.com) sous le menu - -

CONFIGURATION DE L'ADRESSE IP FIXE

Configuration réseau manuelle

Exécutez pour afficher la liste des résultats de la recherche de cameras. Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.

Pour les camères trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prenent pas en charge cette fonction.

1. Sélectionnez une caméra dans la liste de recherche. Vérifiez l'adresse MAC de la caméra sur l'étiquette de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés.

2. Cliquez sur [Manual Set]. La boîle de dialogue Manual Setting apparaît. , , , , et de la caméra sont affichés avec les valeurs prérégloés.

3. Renseignez les informations nécessaires dans la sous-fenêtre

   .

- MAC (Ethernet) Address : L'adresse MAC imprimée sur l'éliquette de la caméra est automatiquement affichée et ne nécessite aucun réglage utilisateur.

- Les paramètres liés à l'adresse IP ne peuvent être réglés que lorsque DHCP n'est pas sélectionné.

Si vous n'utilisez pas de Routeur large bande

Pour le réglage des options , et , contactez votre administrateur réseau.

1. Renseignez les informations nécessaires dans la sous-fenêtre .

• HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80.

• VNP Port : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 4520.

• Entrez le mot de passe. Entrez le mot de passe du compte « admin » qui a été utilise pour accéder à la caméra.

Pour des raisons de sécurité, il est recommandé d'utiliser une combinaison de chiffres, de lettres mauscoles et minuscules et caracteres spéciaux pour votre mot de passe.
- Si vous voulez modifier le mot de passe, consullez la section « Modification mot de passe utilisateur » de la configuration utilisateur. (page 37)

1. Cliquez sur [OK].

La configuration réseau manuelle est ainsi terminée.

Si vous utilisez un Routeur large bande

• IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2-254, 192.168.0.2-254, 192.168.XXX.2-254

- Subnet Mask : La valeur de du Rouleur large bande est identique à celle de l'option de la caméra.

- Gateway : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.

Les réglages peuvent varier selon le modèle du Routeur large bande connecté.

Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à • Configuration de la Redirection de la Plage de Ports (Mappage de Ports) • (Page 26)

Si le Routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port.

ex.)

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	VNP Port	4520	4521

Si l'option est réglée sur une valeur différente de 80, vous devez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir accéder à la caméra.
ex.) http://P address : HTTP Port
http://192.168.1.100:8080

Configuration réseau automatique

Executiez pour afficher la liste des résultats de la recherche de cameras.

Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.

Pour les cameras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.

1. Sélectionnez une caméra dans la liste de recherche. Vérifiez l'adresse MAC de la caméra sur l'étiquette de la caméra Les boutons [Auto Set] et [Manual Set] sont alors activés.
2. Cliquez sur [Auto Set]. La boîle de dialogue Auto Setting apparaît. Les options , et sont automatiquement réglées.
3. Entrez le mot de passe. Entrez le mot de passe du compte « admin » qui a été utilisé pour accéder à la caméra.

Pour des raisons de sécurité, il est recommandé d'utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.

- Si vous voulez modifier le mot de passé, consultez la section - Modification mot de passe utilisateur - de la configuration utilisateur. (page 37)

1. Cliquez sur [OK]. La configuration réseau automatique est ainsi terminée.

Auto Setting Network Information IP Address 192 189 1 254 Subset Mask 235 255 253 0 Gateway 192 189 1 1 IF Setting Port Mapping Password OK Cancel

CONFIGURATION DE L'ADRESSE IP DYNAMIQUE

Configuration de l'environnement IP Dynamique

• Exemple d'environnement IP Dynamique
• Routeur large bande, disposant de caméras connectées, affecte à une adresse IP par le serveur DHCP
• En cas de connexion directe de la caméra au modem via les protocoles DHCP
• Adresses IP affectées par le serveur DHCP interne via le réseau LAN

Vérification de l'adresse IP Dynamique

1. Exécutez le programme IP Installer sur l'ordinateur local de l'utilisateur. Les cameras attribuées avec l'adresse sont indiquées dans la liste.
2. Sélectionnez une caméra parmi les résultats de la recherche.
3. Cliquez sur le bouton [Manual Set] et vérifiez l'adresse de la caméra. Si vous désélectionnez , vous pourrez modifier la valeur de l'option IP en la réglant sur .

CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS)

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur la Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez . Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être régie en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la caméra.

Applications & Gaming Help Design Forward Exporter Applications Text Text Search Application Helps 100% 1.00% 2.00% 3.00% 4.00% 5.00% 100% 1.00% 2.00% 3.00% 4.00% 5.00% 100% 1.00% 2.00% 3.00% 4.00% 5.00% 100% 1.00% 2.00% 3.00% 4.00% 5.25% 100% 1.00% 2.00% 3.00% 4.00% 5.25% 100% 1.00% 2.00% 3.00% 4.00% 5.25% 100% 1.00% 2.00% 3.00% 4.00% 5,25% 100% 1.00% 2.00% 3.00% 4.00% 5,25% 100% 1.00% 2.00% 3.00% 4.00% 5,25% 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2

1. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

2. Les instructions des exemples ci-dessus sont basées sur le Reuteur large bande de CISCO.

3. Les réglages peuvent varier selon le modèle du Roubleur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation ou routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

La redirection de port peut être réalisée sans paramétrage supplémentaire du roulleur si celui-ci supporte la fonction UPnP. Après avoir connecte la caméra réseau, cocher la case à cocher dans le menu dans dans "Paramètres -> Réseau -> DDNS".

conneXion à la caméra Depuis un orDinateur local partaGé

1. Exécurez le programme d'installation IP. Le système recherche les cameras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démaire et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en tapant l'adresse P de la caméra trouvé dans la barre d'adresse du navigateur Internet.

conneXion à la caméra Depuis un orDinateur Distant via internet

L'utilisation du programme d'installation IP sur un ordinateur à distance n'appartenant pas à la grappe du réseau du Routeur large bande n'est pas autorisé, les utilisateurs peuvent accéder aux caméras au sein du réseau du Routeur large bande en utilisant l'adresse URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP ou Routeur large bande dans la barre d'adresse. ex.) http://ddns.henwha-security.com/ID

Pour l'enregistrement des réglages DONS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 46)

CONNEXION À LA CAMÉRA

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100

- la boîte de dialogue de connexion devrait apparaître.

* Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111

→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.
2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- la boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.

Se connecter via UPnP

1. Exécutez le système client ou d'exploitation afin de supporter le protocole UPnP.
2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.

- La fenêtre de connexion s'affiche.

Se connecter via Bonjour

1. Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour recherche.

Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.

- La fenêtre de connexion s'affiche.

Vérification de l'adresse DDNS

Si la caméra est directement connectée à un modem de câble DHCP, à un modem DSL ou à un modem PPPoE, l'adresse IP de votre réseau sera modifiée à chaque fois que vous essayerez de vous connecter au serveur FSI (Fournisseur de services Internet).

Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur , vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique. http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez

de Web Viewer sur . Renseignez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

Lorsque la fenêtre • Confirm new password • apparaît, saisissez le nouveau mol de passe.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.

- Les caractères spéciaux qui sont autorisés. : \~100%S%^0 - = 10 [2]

- Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.

- Si vous avez pardu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le.

LOGIN

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte .

L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié.

1. Salsissez le mot de passe dans le champ de saisie .

2. Cliquez sur [OK].

Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

- Lorsque vous accédez à la visionneuse web de la caméra, accordiez une attention particulière à la sécurité en vérifiant si les données d'image sont crypées.

- Si vous sélectionnez l'option » Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion.

- Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut coucer l'image sur les bords.

SPÉCIFICATIONS DE PRISE EN CHARGE DE PLUG-IN POUR CHAQUE NAVIGATEUR

Le visualiseur Web existant et le visualiseur Web sans plug-in sont fusionnés.

Cela vous permet d'utiliser la visionneuse Web dans les environnements de navigateur plus récents qui ne prennent pas en charge les plug-ins, tels que Chrome, EDCE, FireFox (Windows 64 bits uniquement) et Safari. Pour les navigateurs qui permettent l'installation de plug-ins, tels que IE et Safari, l'installation du plug-in est recommandée.

Selon le navigateur utilisé, il existe de nombreuses différences entre les navigateurs.

- Navigateurs Chrome, FireFox(supporté uniquement sur Windows 64bit), EDGE : Bien qu'ils ne prennent pas en charge les plug-in, vous pouvez utiliser un visualiseur Web étant donné qu'un visualiseur Web sans plug-in est intégré.

- Etant donné que le visualiseur sans plug-in a nos performances moins élevés par rapport au visualiseur avec plug-in, il existe une limite relative au suivi des profits de haute qualité et à la lecture des vidéos enregistrées. Pour surveiller les profits de haute qualité et les vidéos enregistrées, utilisez un visualiseur Web avec plug-in ou un visualiseur intelligent. - Conditions de création de visonneuse Web sans plugin : le profil sélectionné dépasse MPEG Full HD 10ips H.264 ; Chrome : résolution plain écran prise en charge / Edge, Firefox, Safari : Full HD 30 fps ou plus) H.265 FullHD 10ips 2Mbps ou supérieur - Conditions de lecture sans plugin : résolution d'écran MPEGH 264, H.265 HD ou inférieure

• La fonction sans plug-in a été optimisée pour le navigateur Chrome.
  ■ Prise en charge du streaming adaptatif

Il s'agit de la fonction qui aïssise automatiquement le profil en cas de retard de plus de 5 secondes. Il a été conçu pour éviter des problèmes tels que la latence accrue et aucune réponse du navigateur lors de la lecture de la vidéo sur un système des spécifications materialles inférieures à celles recommandements. Le profil vidéo est réduit dans l'ordre suivant: 1920X1080 (20fps) -> 1280X/20 (20fps) -> 640X480 (20fps).

- Dans les cas suivants, les performances de désection pourraient être altérées ou un dysfonctionnement pourrait suvenir. - Environnement de contrôle monstone, environnement nocturne ou à faible éclairage - Vacillement de la caméra et changements soudains de l'éclairage

- Navigateurs IE, Safari : Vous pouvez utiliser un visualiseur Web même si vous n'installez pas le visualiseur Web avec plug-in existant.

• Vous devez installer un plug-in pour surveillerlire aisément les vicières enregistrées.
• Dans les cas suivants, les performances de détection pourraient être altérées ou un dysfonctionnement pourrait survenir.
• Environnement de contrôle monstone, environnement nocturne ou à faible éclairage
• Vacillement de la caméra et changements soudains de l'éclairage

INSTALLATION DU MODULE WebViewer

Pour accéder au visualiseur Web de plug-in et lire une vidéo en direct (H.264 / H.265) ou une vidéo enregistrée, un message d'installation apparaîtra. A ce moment, vous devez installer le plug-in du visualiseur Web pour utiliser la fonction correctement.

1. Lorsque vous accédez à une page de surveillance pour la toute première fois, la page d'installation s'affiche. Cliquez sur [Download plugin] pour débuter l'installation.
   Si le téléchargement du fichier d'installation est suspendu à 99 % dans Internet Explorer, réosseyez après avoir sélectionné « Libérer le filtre SmartScreen » dans « Outil — filtre SmartScreen ».
2. Cliquez sur [Run] dans la fenêtre.
3. Cliquez sur [Yes] lorsque la fenêtre de notification inclique que toutes les fenêtres ou navigateur vont être fermées.
   Les étapes 4 et 5 seront ignorées si aucun module d'extension pour le navigateur n'est installé.
4. Lorsque l'ancienne version du module d'extension du navigateur Web est installée, une fenêtre de notification indique que cette dernière va être efficée. Cliquez sur [Yes] lorsque la fenêtre de notification est affichée.
5. Cliquez sur [OK]. L'ancienne version du module d'extension est supprimée.
6. Cliquez sur [Install] pour débuter l'installation du module d'extension du navigateur Web.
7. Cliquez sur [Finish]. L'installation ou module d'extension pour navigateur Web est achevée.
8. Dans votre Internet Explorer, si vous avez besoin de passer à l'écran d'installation après l'installation du plug in webvivierer, verifiez si webvivier, activexplugin. Il control dans le menu « Outils → Fonction de gestion complémentaire » est « activé ». Si non, et si le problème persiste, alors sélectionnez « Outils → Options Internet → Général ». et suprimez tous les enregistrements de la recherche. Si le problème persiste, veuillez enregistrer l'adresse IP ou le domaine de votre caméra dans "Outils → Options Internet → Sécuris" » Sits de confiance".

UTILISER GRATUITEMENT UN PLUG-IN DE VISUALISEUR WEB

Bien qu'il ne soit pas possible d'installer des plug-ins séparément, si vous accédez à la caméra depuis Google Chrome, Mozilla Firefox ou le navigateur Web MS Edge, vous pouvez afficher et contrôler la vidéo de la caméra sans installer de plug-ins.

1. Entrez votre nom d'utilisateur et mot de passe pour vous connecter.
2. Lorsque vous êtes connecté, un écran de visualisation en direct de la caméra apparaît.

Élément Description
1 Direct Passe à l'écran en direct.
2 Lecture	Passer à l'écran où vous pouvez chercher l'engristerement vidéo enregistré sur votre carte mémoire Micro SD ou NAS.
3 Configuration Parnot de passer à l'écran Configuration.
4 Écran du visionneur	Affiche la vidéo en direct à l'écran.■ Vous pouvez utiliser la moûtrée de la souris pour activer le zoom numérique sur l'écran Visionneur.
5 Installation du plug-in pour visualiseur Web	Vous pouvez installer des plug-ins Webviewer pour lire des vidéos en direct ou enregistrées (disponibles uniquement dans IE et Safer).
6 Aide en ligne L aide en ligne	cumit des descriptions détaillées pour chaque fonction.
Élément Description
7 Type de profil	Vous pouvez sélectionner un type de profil danssous le menu de configuration.■ Cliquez sur l'ocine pour afficher le nom du profil actuel.■ Les images différentes pouvant être affichées à l'écran dans les conditions suivantes si la vidéo est lue dans la page de suivi :La résolution est modifié suite à une modification du profil.L'entrée des nouvelles est ralentie en raison d'un retard de réseau lorsque le profil est modifié.La taille et l'emplacement de la tenêtre du navigateur Web sont modifiés.
8 Zoom / mise au point	Il contrôle les fonctions de zoom / mise au point de la caméra.
	Zoom avant (●)	Déplacez la barre sur le côté droit de l'interface utilisateurvers la droite ou appuyez sur le bouton [ ● ] pour agrandir legrossissement de l'écran.Plus a position de la barre est éolignée du centre, plus l'écran sera zomé rapidement.
	Zoom arrière (●)	Déplacez la barre sur le côté droit de l'interface utilisateurvers la gauche ou appuyez sur le bouton [ ● ] pour réduire legrossissement de l'écran.Plus a position de la barre est éolignée du centre, plus l'écran estdézoomé.
	Mise au point à distance( ▲ )	Il fait le point sur des ocjets à portée raporchée.
	Mise au point longuoportée ( ▲ )	Il fait le point sur des ocjets à longue portée.
	Mise au point automatique( ◎ )	Il règle automatiquement la mise au point de l'écran.
9 Informations d'accès au profil	Vous pouvez lire les informations de profil.
10 Changer de mode d'affichage	plein écran ( □ )	Double-cliquez sur la vidéo pour lire la vidéo actuelle en mode plein écran.
	S'adapte à l'écran ( □ )	Un mode d'affichage dans lequel la taille de la vidéo correspondautomatiquement à la taille du navigateur web.
	Taille du fichier d'origine( □ )	Mode d'affichage dans lequel la vidéo est jouée dans la résolutionréelle.
	Maintenir le ratio d'aspect( □ )	Mode d'affichage qui permet de régler la valeur de proportion afinde mieux l'adaptor à la résolution.
11 Prise Enregistrer la capture instantanée comme un fichier image au format .png.
12 Enregistrer L'utilisateur peut enregistrer la vidéo sur le PC.
13 Pixel Counter Vérifie le nombre de pixels d'une zone sélectionnées sur l'écran vidéo.
14 Contrôle du microphone Active la microphona.

Élément Description
15 Emission d'alerte Active le port de aortie de l'alarme.
16 Contrôle audio Active le son et ajuste le volume.

- Certaines fonctions peuvent ne pas fonctionner sur un navigateur ou un codes spécifique.

Pour saisir un instantané

1. Cliquez sur [Prise (☐)] sur la scène à saisir.

2. Lorsqu'une vidéo capturée est enregistrée, un message de notification apparaît. L'image capturée est enregistrée dans le dossier désigné par chaque navigateur

- Si l'écran n'est pas capturé par le navigateur E sous Windows 7 ou supérieur, exécuter le navigateur avec les privilèges d'administrateur.

Pour enregistrer

1. Cliquez sur l'Icône [Enregistrer (REC)].
2. Pour mettre fin à l'enregistrement, appuyez à nouveau sur Enregistrer ( « »)

Vous pouvez sauvegarder le fichier enregistré sur le PC au format .AVI. Désigne un chemin d'accès et enregistre le fichier,

Pour s'adapter à la taille réelle de l'écran

1. Cliquez sur l'icône [Plein écran (☐)]

2. Ceci permet d'afficher le visionneur en mode plein écran.

3. Pour quitter le mode plein écran, cliquez à nouveau sur le bouton [Plein écran (☐)] ou appuyez sur la touche [ESC] du clavier,

Utiliser l'audio

1. Oliquez sur l'Iône [Audio (★)] pour activer la communication audio.
2. Utilisez la barre [ ● ] pour régler le volume.

S'il n'y a aucun son suite au raccordement du jack audio pendant le fonctionnement, cliquez sur l'icène [Audio ( )] afin de l'activer à nouveau.

Pour utiliser l'audio, vous devez définir dans "Profil vidéo" sur (page 35).

visionneur web

Utiliser le microphone

Cliquez sur l'icône [Mic (■) pour activer le microphone.

- Si vous utilisez IE ou le navigateur Safari, vous devrez installer des plug-ins.

Pour compter le nombre de pixels

1. Oliquez sur l'icône [Comptage de pixel (☐)] pour l'activer.
2. Faites glisser la souris sur la vidéo pour sélectionner une zone.
3. Le nombre de pixels dans la zone sélectionnée s'affiche sur l'écran.

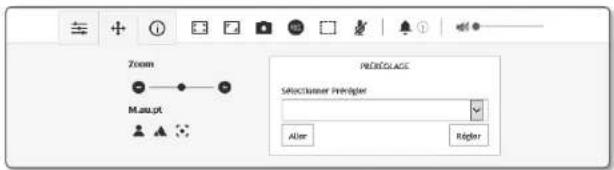

Pour contrôler le zoom / mise au point

1. Cliquez sur l'icône |PTZ (
2. Déplacez le curseur de zoom [—●—] sur l'écran pour effectuer un zoom avant / arrière.
3. Sélectionnez [▲▲] sur la mise au point de l'écran pour ajuster le point focal.

Zoom Mau.pt PREFRGLAGE SHOCKLAYER PROJETER After Refer

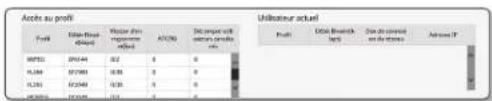

Pour vérifier l'état du profil

Vous pouvez consulter les informations relatives aux profils.

Arche au profil Fundi Dale-Feste d'abond Vector d'eim magistrée actifs ATC20 Décompôt en samedi 1996 Utilisateur actuel Profit Dale Bréduire légis Dale du couche en le dépôt Adverse IP METHI EIN344 EU2 0 0 EUR4 EU788 EU8 0 0 EU20 EU248 EU8 0 0 EU300 EU344 EU8 0 0

1. Cliquez sur l'icône État ( Ⓡ)

1. L'écran d'informations d'accès au profil est mis à jour chaque fois que l'écran est active.

2. Accès au profil : permet d'afficher les informations du nouveau profil ajouté.

3. Profil : permet d'afficher les informations du nouveau codec ajouté.
4. Débit Binaire(kops) : permet d'afficher le débit binaire actuel et le débit binaire réglé.
5. Vitesse d'enregistrement(fps) : permet d'afficher la vitesse d'enregistrement actuelle et la vitesse d'enregistrement réglée.
6. ATC (%) : permet d'afficher l'état ATC.
7. Décompte utilisateurs simultanes : permet d'afficher le nombre d'utilisateurs simultanes ayant accès au profil.

- Utilisateurs actuel : Alfiche les informations concernant les utilisateurs accédant au Web Viewer et affichant des vidéos de surveillance.

- Profil file : permet d'afficher le nom du profil auquel l'utilisateur a accédé.

- Débit Binaire(kops) : permet d'afficher le débit binaire actuel.

- Etat de connexion du réseau : Il indique que le réseau fonctionne bien,

- Adresse IP : permet d'afficher l'adresse IP de l'utilisateur actuel.

LIRE LA VIDÉO ENREGISTRÉE

Pour lieu la victoire correctement, vous devez configurer les réglages d'enregistrement. Pour les détails relatifs aux réglages d'enregistrement, reportez-vous à « Stockage » (page 50).

Nom et caractéristiques de l'écran de lecture

Élement Description
1	Barre de temps	Déplacez la barre de temps pour lire la vidéo à une plage de temps spécifique.
2	Masquer le menu contextuel	L'ôcran du menu contextuel en bas disparaîtra et seule l'hôme du menu s'affichera.
3	Réglage d'événement de recherche	Définit le type d'événement dans la période de recherche.
4	Changer de mode d'affichage	plein écran (☐)Double-cliquez sur la vidéo pour lire la vidéo actuelle en mode plein écran.
		S'adapte a l'écran (☐)Un mode d'affichage dans lequel la taille de la vidéo correspond automatiquement à la taille du navigateur web.
		Taille du fichier d'origine (☐)Mode d'affichage dans lequel la vidéo est jouée dans la résolution reelle.
		Maintenir le ratio d'aspect (☐)Mode d'affichage qui permet de régler la valeur de proportion afin de mieux l'adapter à la résolution.

Élément Description
5	Réglage de la plage de recherche	Réglez la page de date et heure de recherche des données enregistrées sur votre carte mémoire Micro SD ou NAS.
6	Prise	Enregistre l'écran vidéo actuel dans un format de fichier image (lo format pour varior en fonction du navigateur).
7	Sauvegarde	Réglez la date souhaitée pour faire une copie de sauvegarde des données vidéo enregistres sur votre carte mémoire Micro SD ou NAS.■ Vous pouvez définir jusqu'à 5 minutes pour la sauvegarde d'une vidéo enregistrée
8	Audio	Pour écouter un signal vocal (si présent) dans la vidéo enregistrée, acteze l'isoire de signal vocal lorsque vous visionnez la vidéo.
9	Écran de visionneuse La vidéo enregistrée s'affichera.

Afin de lire le contenu après une recherche par événement

1. Dans l'écran Lecture, cliquez sur le bouton [Montrer ( )].
2. S'il y a une vidéo enregistrée à la date de recherche, la vidéo applicable s'affichera sur la barre de ternos.
3. Pour effectuer une recherche par type d'événement, cliquez sur le bouton [Tout] en haut de la barre horaire et sélectionnez un type d'événement.
4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. La liste des événements recherchés s'affiche sur la barre de temps.
5. Cliquez sur le bouton [Lire (▷)].
6. Pour suspendre la vidéo, cliquez sur le bouton [Pause (Ⅲ)].

Pour lire le contenu après une recherche par période

1. Cliquez sur l'icône [ ]
2. Sur le calendrier, définissez la date de recherche, l'heure de début et de fin.
   L'événement recherche s'affiche sur la barre de temps.
3. Cliquez sur le bouton [Lire (▷)].
   La plage temporelle sélectionnée sur la vidéo sera jouée,
4. Lorsqu'une vidéo est jouée, la durée d'enregistrement de ladite vidéo s'affichera.
5. Recherchez en avant et en arrière dans la vidéo, et réglez la vitesse de lecture.

- Comment modifier l'intervalle de lecture

Lorsque le bouton [K] est sélectionné, il avance en d'1 image / se déplace vers l'amière d'i image.

- Cliquez sur le bouton [ • • ] et vous pouvez sélectionner

une vitesse de 1x, 2x, 4x et 8x ou -1x, -2x, -4x et -8x, et vous pouvez régler la vitesse de lecture comme vous le souhaitez.

1. Déplacez la position de la [Barre de temps (☐)] pour lire la vidéo à une plage de temps spécifique.

Pour sauvegarder la vidéo recherchée

1. Pendant la lecture, cliquez sur [Sauvegarde] sur la scène à sauvogarder. Les données disponibles dans la section applicable seront sauvogardées.
2. Cliquez sur le bouton [Appliquer].
   La fenêtre Enregistrer sous apparaît
3. Confirmez le chemin de sauvegarde et cliquez sur le bouton (Save).

La capture d'écran est alors sauvagardée via le chemin spécifié.

1. Item 2. Name 3. Category 4. Status 5. Status 6. Status 7. Status 8. Status 9. Status 10. Status 11. Status 12. Status 13. Status 14. Status 15. Status 16. Status 17. Status 18. Status 19. Status 20. Status 21. Status 22. Status 23. Status 24. Status 25. Status 26. Status 27. Status 28. Status 29. Status 30. Status 31. Status 32. Status 33. Status 34. Status 35. Status 36. Status 37. Status 38. Status 39. Status 40. Status 41. Status 42. Status 43. Status 44. Status 45. Status 46. Status 47. Status 48. Status 49. Status 50. Status 51. Status 52. Status 53. Status 54. Status 55. Status 56. Status 57. Status 58. Status 59. Status 60. Status 61. Status 62. Status 63. Status 64. Status 65. Status 66. Status 67. Status 68. Status 69. Status 70. Status 71. Status 72. Status 73. Status 74. Status 75. Status 76. Status 77. Status 78. Status 79. Status 80. Status

Pour lire la vidéo de sauvegarde

Les Images sauvegardées sont enregistrées au format .avl. Il est recommandé d'installer le lecteur multimédia prenant en charge le format du PC utilisateur.

- Si la lecture ne fonctionne pas correctement en raison de l'environnement utilisateur, l'optimisation en installant le dernier codec et d'autres méthodes sont nécessaires.

Pour lire un fichier AVI

(1) Carte mémoire Micro SD

1. Retirez la carte mémoire Micro SD de la caméra.

Avant de retrer la carte mémoire Micro SD, réglez sur dans le menu 'Configuration → Événement → Stockage'
2. Insérez la carte mémoire Micro SD dans l'ordinateur.
3. Lisez le fichier AVI file dans le répertoire "WRecordingDataW YYYY_mm_DDWM", à l'alde d'un lecteur de média.

Le nom d'un fichier débute par le format « 001_ YYYMMDD_HHMMSS.avi » et le numéro de chaque nouveau fichier est incrémenté de un. YYYMMDD_HHMMSS indique l'heure et la date du début de la sauagarcie.

• Un fichier « 001_YYYYMMDD_HHMMSS.sml » est un fichier de sous-tires, et il peut s'afficher s'il existe dans le même dossier que le fichier AMI correspondant.
• Si elles ont été correspues, les données présentes dans la carte mémoire Micro SD ne pourront pas être relues dans Web Viewer [Playback].

(2) NAS (Serveur de stockage en réseau)

1. Dans le navigateur Windows, utilisez \\ pour accéder. ex:\w92.168.13.250 defaultfolder 2017\01_13_AVI w
2. Go to → → Entrez 1.
3. Connecté au NAS. La structure du répertoire est la même que celle d'une carle mémoire Micro SD.

Le nom d'un fichier débute par le format × 001 YYYMMDD HHMMSS.avi × et le numéro de chaque nouveau fichier est incrémenté de un. YYYMMDD HHMMSS Indique l'heure et la date du début de la sauvegarle.

• Un fichier - 001 YYYMMDD HHMMSS.smi > est un fichier de sous-litres, et il peut s'afficher s'il existe dans le même dossier que le fichier AVI correspondant.
• Si vous modifiez ou endommagez les données enregistrées, elles ne pourront plus être lues ou sauvegardées correctement.

192.168.13.250 defaultfolder RecordingData 2017_01_13 AVI DAT DB Common

écran de configuration

CONFIGURATION

Vous pouvez configurer les informations de caméra de base, PTZ, vidéo et audio, réseau, événement, analyser et les paramètres du système.

1. Sur l'écran en direct, cliquez sur le bouton [Configuration (★)].
2. L'écran Configuration apparaît.

CONFIGURATION DE BASE

Vidéo profil

1. Depuis le menu Configuration, sélectionnez l'onglet <Basic
   (译)
2. Cliquez sur .
3. Réglez l'option .

- Reste connecté en cas de modification du réglage du p

: La sortie utilise des paramètres similaires même lorsque en paramétran du profilatif sont modifiés.

es paramètres du profil actir sont moduliés. S'il n'est pas sélectionné, le changement d'un profil utilisé par

Il est, pas seciationne, c'est également d'un profit d'atique par une connexion existante réntialise la connexion.

1. Sélectionnez les propriétés de chaque profil.
   Pour plus d'informations, veuillez vous référer à « Pour
   ajouter/modifier un profil vidéo *. (Page 36)
2. Cliquez sur l'encadré de saisie de chaque élément

séparément et entrez ou sélectionnez la valeur souhaitte.

Le menu connecter peut varier selon le type de codec sélectionne.

• Profil par défaut ; Si aucun profil n'est sélectionné lors de
l'utilisation de Web Viewer, le profil vidéo par défaut est applique.
- Profil E-mail/FTP : Cec est le profil vidéo à transferer au site de messagène ou au site FTP spécifié.
Seul le codec MJPEG peut être réglé comme profil de messagerie/FTP.
- Enregistrer profil : Il s'agit du profil appliqué à l'enregistrement vidéo.

1. Sélectionnez si cui ou non il faut ajouter de l'audio à la vidéo.

Sélectionnez la case à cocher et vous pourrez ajouter de l'audio à la vidéo.

1. Conformément a votre situation, réglez le mode ATC (Contrôle de la transmission automatique)

- Mode ATC : Il règle les propriétés de la vidéo conformément à la variation de la bande passante du réseau, ce qui permet de contrôler le débit binaire.

Le réglage ou débit binaire dépend du mode ATG.

• Contr. vit. enreg : Récluisez la vitesse d'enregistrement si la bande passante du réseau s'effondre.
• Contr. compression : Contrôlez le taux de compression si la bande passante du réseau s'effondre.
  Le réglage de la compression peut détériorer la qualité de l'image.
• Événement(MD) : Activé lorsque l'événement détection de mouvements (MD) est déterminé. Le taux
  de défilement des Images est réglé lorsque l'évènement se produit.
  Si aucun mouvement n'est détecté dans la zone environnante, le nombre minimal d'images s'affiche
  pour économiser la bande passante.

Si est réglé sur , la priorité d'encodage pour le mode ATC sera fixée de la manière suivante :

Régl. déb. bn. / Mode ATC Contr. vit. enreg Contr. compression Événement(MD)
CER Compression	Vit enreg	Vit enreg

• Sensibilité : Affectez le débit de transfert conformément à la variation de la bande passante du réseau. Le débit de transfert est réglé sur la vitesse maximale si la bande passante est et sur la vitesse minimale si la bande passante est .
• Limite : Si la qualité de la vitesse d'enregistrement est réglée, la propriété est modifiée vers la valeur appliquée (%) à la place de la valeur de réglage précédente (100%).
  Veuillez noter que si vous réduisez trop la valeur de la propriété, l'écran pourrait clignoter. Nous vous recommandons donc de régler une valeur inférieure au seuil.

• Il est conseillé d'appliquer le contrôle ATC uniquement aux camères prenant en charge ou mode.
• Réglez la sensibilité ATC sur dans un environnement réseau avec une grande variation de la bande passante du réseau.

• Si la connexion réseau n'est pas stable, l'écran pourrait cligncler.

• Sélectionnez Actif ou Inactif pour la fonction d'encodage recadré.

Pour plus d'informations, référez-vous à « Utiliser l'encodage recadré ». (Page 37)

- Encodage recadré : Celui-ci ne coupe que la zone sélectionnée sur l'écran et la sortie sera à la résolution spécifiée dans .

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

écran de configuration

Pour Ajouter/Modifier un profil vidéo

Le paramétrage d'un profil peut être ajouté ou modifié afin de répondre aux différents profils en fonction des conditions d'enregistrement.

1. Dans la section , cliquez sur le bouton .

2. Attribuez-lui un nom et sélectionnez un codec.

3. Spécifiez les conditions d'application du codec.

4. Spécifiez les détails du codec sélectionné, notamment la résolution et la vitesse d'enregistrement des images.

5. RésolutionPermet de régler la taille de l'image vidéo sur les fichiers H.264/H.265 et MJPEG.

- Vitesse d'enregistrement : Définit le nombre max. d'images vidéo par secondes.

La fréquence d'images maximum programmable varie en fonction du nombre de de la caméra et des paramètres du mode capteur.

Capteur 25 fps 30 fps 50 fps 60 fps
Vit enreg 1-25 fps 1-30 fps 1-50 fps 1-60 fps

- Déb bin max : Définit le débit binaire vidéo max, lorsque celui-ci est réglé sur VBR.

- Étant donné que le débit binaire n'est réglable que de manière limitée selon la résolution, la vitesse de défillement et la complexité de l'écrit, le débit binaire réel peut être supérieur au début binaire maximal. Vous devez donc prendre en considération les conditions d'utilisation lors du réglage de la valeur.

- Déb bin cible : Définit le débit binaire max. de la vidéo lorsque celui-ci est réglé sur CBR.

- Régl, déb. bin. : Vous pouvez sélectionner un débit binaire constant et un débit binaire variable pour la compression. Des débits binaires fixes signifient que le débit de transmission du réseau est fixe tout en faisant varier la qualité de la vidéo ou la fréquence d'image, le débit binaire variable signifie qu'une priorité plus élevée est placée sur la qualité de la vidéo en faisant varier le débit.

Après avoir réglé le débit cinaire fixe pour le contrôle du débit, si vous sélectionner le mode priorité de la qualité de la vidéo. En fonction de la complexé de l'écran, le taux réel de trame transmis peut différer de la configuration de la fréquence de trame afin de garantir une qualité vidéo optimale pour le débit cinaire donné.

- Priorité d'encodage : Vous pouvez définir la priorité de transmission vidéo sur fréquence d'image ou compression.

- Longueur de GOV : Il indique la distance (en termes de nombre d'images) entre deux périodes consécutives I-Frames dans une séquence vidéo lorsque le codec H.264/H.265 a été sélectionné. (Une I-Frame + 0 - Plusieurs P-Frames)

• Profil : Vous pouvez sélectionner la méthode de profilage H.264/H.265.

- Cod entropique : Permet de réduire toute éventuelle perte de compression due à l'encodage.

- Smart codec : Permet de specifier l'utilisation de l'option Codec intelligent.

- Vous pouvez utiliser cette option lorsque la valeur de contrôle du débit tinaire est sur CBR. Les paramètres détaillés sont configurés dans la section Codec intelligent de l'onglet Audio et vidéo. (Page 45)

- Dynamic GOV : Lorsque le contrôle du débit binaire est sur VBR au niveau du codec H.264/H.265, la longueur du GOV passe automatiquement à la valeur définie du GOV dynamique maximal.

- Dynamic FPS : Réglez la valeur FPS pour changer automatiquement le réglage de la valeur FPS à la valeur dynamique maximale lorsque la commande de débit est VBR entre codec H.264 / H.265.

- Multidiffusion (RTSP) : Permet de spécifier l'utilisation du protocole RTSP. - Adresse IP : Entrez l'adresse IPv4 que vous souhaitez connecter au réseau IPv4.

Port : Permet de spécifier le port de communication vidéo.

TTL : Vous pouvez régler la valeur TTL correspondant au paquet RTP.

Si vous définisez l'adresse de multidiffusion de 224.0.0.0 - 224.0.0.265, celle-ci peut ne pas fonctionner correctement dans tous les environnements. Dans ce cas, nous vous recommandons de changer l'adresse de multidiffusion.

Qu'est-ce que la longueur de GOV ?

GOV (Groupe de plans d'objets vidéo) est un ensemble d'images vidéo au format de compression H.264/H.265, indiquant une collection d'images comprises entre l'image I initiale et l'image I suivante. Le GOV comprend 2 types d'images : images I et images P.

I-Frame est le cadre de base de la compression et contient des données pour une image unique terminée. L'image P comporte uniquement les données ayant subi des modifications par rapport à l'image I précédente.

Pour le codec H.264/H.265, vous pouvez déterminer la longueur de GOV. Si vous réglez un profil d'enregistrement avec le codec H.264/H.265, la longueur GOV sera fréquence d'image / 2.

Qu'entend t-on par GOV dynamique ?

GOV dynamique est une fonction qui permet au GOV de changer automatiquement dans une plage de la valeur de consigne de la longueur GOV minimum à la valeur de consigne GOV dynamique maximale selon l'état de la vidéo.

Dans une vidéo avec presque pas de mouvement, le GOV fonctionne avec les paramètres GOV dynamiqués, ce qui réduit considérablement le débit binaire de l'ensemble de la vidéo, Le l-frame est l'image qui apparaît juste après la détection du mouvement et le GOV fonctionne avec les réglages de longueur GOV jusqu'à ce que le mouvement disparaisse.

Si vous utilisez cette fonction, le GOV d'une vidéo fonctionne avec les réglages de longueur minimale du GOV.

Utiliser l'encodage recadré

1. Sélectionnez .
2. Cliquez sur

La fenêtre de définition de zone d'encodage recadré s'alliche alors.

• 16:9 : Le rapport d'affichage doit être réglé sur 16:9 au plus près de la zone définie par l'utilisateur. Les dimensions supportées vont de 640X360 à 1280X720 et les résolutions de sortles supportées sont 640X360, 800X448, 1280X720.

• 4:3 : Le rapport d'affichage doit être réglé sur 4:3 au plus près de la zone définie par l'utilisateur. Les dimensions supportées vont de 320 X 240 à 1280 X 960 et les résolutions de sorte supportées sont 320 X 240, 640 X 480, 800 X 600, 1024 X 768, et 1280 X 960.
  Manuel : Il définit le rapport d'affichage en fonction de la zone spécifiée par l'utilisateur. Les dimensions supportées vont de 320X240 - 1280X1024 et toutes les résolutions de sortie de sortie sont disponibles, sauf 1920X1080.

• Deplacez la souris sur l'écran pour définir la zone d'encodage recadrée à votre discrétion.

Si vous définisez le sortie comme , vous pouvez spécifier la plage souhaitée. Toutefois, si la sortie n'est disponible qu'avec une résolution prise en charge, l'image sortira à la résolution la plus proche de la plage spécifiée.
- La définition de la zone d'encodage recadrée peut être modifiée en fonction de la configuration DIS. Réinitialisez la zone d'encodage recadrée lorsque la configuration DIS est modifiée.

Dredige result Dredige result Result Result

Utilisateur

1. Depuis le menu Configuration, sélectionnez l'onglet <Basic (■).
2. Cliquez sur .
3. Fournit les informations nécessaires pour l'utilisateur. • Modification mot de passe administrateur : Changez le mot de passe relatif à l'administrateur.

Pour des raisons de sécurité, il est recommandé d'utiliser une combinaison de chiffres, de lettres maïuscules et minuscules et caractères spéciaux pour votre mot de passe.

• Il est recommande de changer votre mot de passe une fois tous les trois mois.
  La longueur et les limites du mot de passe sont indiquées comme suit.

Une combinaison d'au moins trois types de majuscules, minuscules, chiffres et caractères spéciaux : 8 à 9 caractères. Une combinaison d'au moins deux types de majuscules, minuscules, chiffres et caractères spéciaux : 10 à 15 caractères.

-Doil être différent de l'ID.
-Impossible de répéter le même numéro, lettre ou caractère spécial plus de 4 fois.
-N utilisez pas de manière consécutive 4 caractères ou plus. (Exempe : 1234, abod)
-N utilisez pas de manière répétitive 4 caractères ou plus. (Exercle : !!!, 1111, aaaat)
-Les caractères spéciaux qui sont autorisés. : -!@#\$%^*|_- + [I..?]
- Après le réglage d'usine, les mots de passe de l'administrateur et de l'utilisateur seront réinitialisés. Vous devez réinitialiser le mot de passe.
-Lorsque vous accédez à la page Web de la carrière pour la première fois ou que vous y accédez après l'initialisation, vous serez déplacé vers le menu de réglage du mot de passe administrateur.

-Dans ce menu, vous clovez vous identiflor avec le nouveau mot de passo avant d'utiliser les merus de la page web de la caméra.

-Si le mot de passe existant ne correspond pas, lorsque vous modifier le mot de passe administrateur, vous ne pouvez pas changer le mot de passe.
Après avoir modifié votre mot de passe, si il y a une caméra reliée à un client CMS ou MVR, alors vous avez besoin de vous réinscrire avec le mot de passe récemment changé. Si la caméra est toujours connectée avec le même mot de passe, le compte peut être bloqué parce qu'un client utilise le mot de passe précédent.

• Si vous essayer de vous connecter avec le compte enregistré et que l'authentification par mot de passe à échouce plus de 5 fois consécutives, le compte peut être verrouillé pendant trente secondes.

• Lorsque le mot de passe est modifié alors que plusieurs connexions sont actives à partir d'un PC, le navigateur peut ne pas fonctionner correctement. Dans ce cas, reconnectez-vous au serveur.

• Configuration invité : Si vous sélectionnez , le compte invité peut avoir accès à l'écran Web Viewer mais ne peut afficher que l'écran Live Viewer,

• Le mot de passe l'ID du compte invite est de type , et ne peut être modifié.

- Config. de l'authentication : si vous sélectionnez , vous pouvez accéder à RTSP sans vous connecter et visualiser la vidéo.

écran de configuration

- Utilisateur actuel : Si vous sélectionnez , vous pouvez régler ou modifier les droits d'accès utilisateur.

- L'administrateur peut configurer l'entrée audio, la sortie audio, la sortie d'alarme et l'autorité PTZ.

- Entrée audio / Sortie audio / Sortie alarme : Vous pouvez activer/désactiver l'entrée audio/la sortie audio/la sortie d'alarme dans le mode direct du compte de l'utilisateur actuel.

- Contrôle PTZ. Sélectionnez

- Profil ; Si vous sélectionnez , vous ne pouvez voir que la vidéo du profil par défaut ; si vous sélectionnez , vous pouvez voir toute la vidéo de profil.

- Les fonctions OMIF disponibles pour un utilisateur enregistré autorisé à utiliser les fonctions OMIF sont limitées aux utilisateurs autorisés.

1. Une fois que vous avez effectué cecl, cliquez sur [Appliquer].

Date & Heure

1. Depuis le menu Configuration, sélectionnez l'onglet .

2. Cliquez sur .

3. Spécifiez l'heure et la date qui seront appliquées à la caméra.

- Heure du système actuelle : Affiche les réglages de l'heure actuelle sur votre système.

- Fuseau horaire : Spécifiez le fuseau horaire en fonction de l'heure de Greenwich.

- Utiliser l'heure d'éré : Lorsque cette option est sélectionnée, l'heure est toujours réglée sur une heure en moins que le fuseau horaire local pour la période de temps spécifiée. Cette option s'affiche uniquement dans les zones où l'heure d'éré DST est appliquée.

- Configuration heure du système : Spécifiez l'heure et la date qui seront appliquées à votre système. - Manuel : Définit l'heure actuelle de la caméra manuellement. Lorsque vous cochez la case l'heure du visualisseur Web est réglée en fonction de l'heure du PC qui exécute ledit visualiseur.

- Synchro avec serveur NTP : Permet d'effectuer la synchronisation sur l'heure de l'adresse du serveur spécifié.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Si vous sélectionner l'option , le fuseau horaire standard devra être identique au fuseau horaire actuellement spécifié sur l'ordinateur.

IP & Port

1. Depuis le menu Configuration, sélectionnez l'onglet <Basic (■).

2. Cliquez sur .

3. Cliquez sur .

4. Configurez .

- Type d'IP : Permet de sélectionner un type de connexion IP - Manuel : Permet de spécifier les options Adresse IP, Masque de sous-réseau, Passerelle, DNS1 et DNS2.

- DHCP : Permet de spécifier les options DNS1 et DNS2.

- PPPoE : Permet de spécifier les options DNS1, DNS2, FID et le mot de passe.

- Si vous spécifiez ce réglage sur , vous devrez définir manuellement les options Adresse IP, Masque de sous-réseau, Passerelle, DNS1 et DNS2.

- Adresse MAC : Permet d'afficher l'adresse MAC.

- Adresse IP : Affiche l'adresse IP actuelle

- Masque de sous-réseau : Affiche la valeur de pour l'IP spécifié.

• Passerelle : Affiche la valeur de pour l'IP spécifié.

• DNS1/DNS2 : Affiche l'adresse du serveur DNS (Domain Name Service).

- Nom hôte : Affiche le nom d'hôte.

1. Configurez

Réglez cette option sur pour utiliser l'adresse IPv6.

- Par défaut : Permet d'utiliser l'adresse IPv6 par défaut.

- DHCP : Permet d'afficher et d'utiliser l'adresse IPv6 obtenue via le serveur DHCP.

- Manuel : Permet d'entrer manuellement l'adresse IP et la passerelle afin de les utiliser.

Le système d'adressage IP est réglé par défaut sur DHCP. Si aucun serveur DHCP n'est trouvé, les réglages précédents seront automatiquement restaurés.

- Une fois la modification terminée, cliquez sur le bouton [Appliquer] pour appliquer les modifications et le navigateur se ferme. Merci de vous reconnecter dans un instant avec la nouvelle adresse IP.

1. Cliquez sur .
2. Saisissez les éléments correspondant dans le menu Port, selon les besoins,

- La plage des ports comprise entre 0 et 1023 ainsi que le port 3/02 sont indisponibles.

• HTTP : Port HTTP utilisé pour accéder à la caméra via le navigateur Web.
  La valeur par défaut est 80 (TCP).
• Le réglage du port HTTP 65535 des navigateurs Safari et Google Chrome n'est pas autorisé pour des raisons de sécurité.
• HTTPSDans cette version, la sécurité du protocole de communication Web HTTP est renforée. Il peut être utilisé lorsque vous réglez le mode HTTPS en SSL.
  La valeur initiale est fixée à 443(TCP).
• La plage de réglage disponible est 1024-65535. (Pour des raisons de sécurité, dans votre navigateur Salari ou Google Chrome, vous ne pouvez pas utiliser 65535 comme port HTTPS.)

- RTSP : Sert a transférer les vidéos en mode RTSP, la valeur par défaut étant 554.

- Délai dépassé : Lors de la connexion au RTSP, cette fonction réinitialise la connexion en l'absence de réponse pendant un certain temps.

Si le port HTTP a été changé, le navigateur se ferme.

L'adresse doit maintenant comporter le port HTTP qui vient d'être attribué, à la suite de l'adresse IP.

ex.) Adresse IP : 192.168.1.100, port HTTP : attribué 8080 → http://192.168.1.100:8080

(Si le port HTTP est réglé sur 80, il n'est pas nécessaire de spécifier le numéro de port)

- L'utilisation de RTSP et HTTPS est recommandée pour prévenir la restauration des informations de l'image.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

CONFIGURATION PTZ

Configuration préréglée

Vous pouvez enregistrer le rapport d'agrandissement / mise au point de la caméra en tant que préréglage et l'exécuter.

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur .

3. Ajuster le zoom.

4. Agrandissement du zoom : Déplacer la barre vers la droite ou appuyer sur le bouton [+] augmentera le taux d'agrandissement de l'écran.

5. Réduction du zoom : Déplacer la barre vers la gauche ou appuyer sur le bouton [ - ] réduira le taux d'agrandissement de l'écran.

6. Ajuster la mise au point.

7. Ajuster la mise au point / ▲: régler la mise au point de l'écran.

8. Mise au point automatique) : Appuyez sur le bouton pour enforcer automatiquement le point focal de l'image.

9. Configurez si vous souhaitez utiliser le dernier emplacement ou non et heure.

Lorsque vous utilisez le dernier emplacement, si heure est configurée entre 1 et 600 secondes, la valeur de l'emplacement actuel est enregistrée après le temps de réglage.
Après la configuration, une fois que la caméra a été reclémarrée, écran est positionné au dernier emplacement.

Pour ajouter un préréglage

1. Cliquez sur le bouton [Définir préréglage].
2. Spéciliez le numéro de préréglage à ajouter.
3. Indiquez le nom du préréglage.
4. Cliquez sur le bouton [OK]

Pour supprimer un préréglage

1. Specifiez le numéro de préréglage à supprimer.
2. Appuyez sur le bouton [Enlever].

Pour passer à un prédéfini souhaité

1. Sélectionnez un numéro préréglé que vous souhaitez déplacer.
2. Appuyez sur le bouton [Aller].

CONFIGURATION VIDEO ET AUDIO

Vidéo configuration

1. Depuis le menu Configuration, sélectionnez l'onglet <Video & Audio ( 丢).
2. Cliquez sur .
3. Ajuster le zoom / mise au point.
4. Sélectionnez le mode .

- Mode flip : Permet d'inverser complètement l'image prise par la camera.

• Mode miroir : Permet de retourner horizontalement l'image prise par la caméra.
• Affichage Hallway : Fait pivoter la vidéo capturée par la caméra selon l'angle de consigne.
  Vous pouvez pivoter la vidéo de 0, 90 ou 270 degrés.

• Si vous modifiez les paramètres, la fenêtre du navigateur se fennera et la caméra redémarrera. Vous ne pourrez y accéder que plus tard.

• Indiquez si vous souhaitez utiliser la fonction de sortie vidéo analogique.

Pour réduire la réduction de la performance, l'utilisation ne doit être déverrouillée qu'après l'installation.

1. Choisissez le type de vidéo.
2. Spécifiez la zone de confidentialité.

- Vous pouvez définir le motif de la zone de confidentiaité soit à Opaque ou Mosaique,

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm Width=0.000mm width=0.000mm width=0.000mm width=0.000mm width=0.000mm width=0.000mm width=0.000mm width=0.000mm width=0.000mm width=0.000mm width=0.000mm width=0.000mm width-1: 1.5 mm width-2: 1.5 mm width-3: 1.5 mm width-4: 1.5 mm width-5: 1.5 mm width-6: 1.5 mm width-7: 1.5 mm width-8: 1.5 mm width-9: 1.5 mm width-10: 1.5 mm width-11: 1.5 mm width-12: 1.5 mm width-13: 1.5 mm width-14: 1.5 mm width-15: 1.5 mm width-16: 1.5 mm width-17: 1.5 mm width-18: 1.5 mm width-19: 1.5 mm width-20: 1.5 mm width-21: 1.5 mm width-22: 1.5 mm width-23: 1.5 mm width-24: 1.5 mm width-25: 1.5 mm width-26: 1.5 mm width-27: 1.5 mm width-28: 1.5 mm width-29: 1.5 mm width-30: 1.5 mm width-31: 1.5 mm width-32: 1.5 mm width-33: 1.5 mm width-34: 1.5 mm width-35: 1.5 mm width-36: 1.5 mm width-37: 1.5 mm width-38: 1.5 mm width-39: 1.5 mm width-40: 1.5 mm width-41: 1.5 mm width-42: 1.5 mm width-43: 1.5 mm width-44: 1.5 mm width-45: 1.5 mm width-46: 1.5 mm width-47: 1.5 mm width-48: 1.5 mm width-49: 1.5 mm width-50: 1.5 mm width-51: 1.5 mm width-52: 1.5 mm width-53: 1.5 mm width-54: 1.5 mm width-55: 1.5 mm width-56: 1.5 mm width-57: 1.5 mm width-58: 1.5 mm width-59: 1.5 mm width-60: 1.5 mm width-61: 1.5 mm width-62: 1.5 mm width-63: 1.5 mm width-64: 1.5 mm width-65: 1.5 mm width-66: 1.5 mm width-67: 1.5 mm width-68: 1.5 mm width-69: 1.5 mm width-70: 1.5 mm width-71: 1.5 mm width-72: 1.5 mm width-73: 1.5 mm width-74: 1.5 mm width-75: 1.5 mm width-76: 1.5 mm width-77: 1.5 mm width-78: 1.5 mm width-79: 1.5 mm width-80: 1.5 mm width-81: 1.5 mm width-82: 1.5 mm width-83: 1.5 mm width-84: 1.5 mm width-85: 1.5 mm width-86: 1.5 mm width-87: 1.5 mm width-88: 1.5 mm width-89: 1.5 mm width-90: 1.5 mm width-91: 1.5 mm width-92: 1.5 mm width-93: 1.5 mm width-94: 1.5 mm width-95: 1.5 mm width-96: 1.5 mm width-97: 1.5 mm width-98: 1.5 mm width-99: 1.5 mm

Pour définir la zone de confidentialité

Vous pouvez spécifier une certaine zone de la vidéo prise par la caméra comme étant protégée pour confidentialité.

1. Réglez l'option sur .
2. Cliquez sur [Appliquer].
3. Faites glissez la souris sur l'image pour sélectionner une zone.
4. Entrez le nom et sélectionnez la couleur,
5. Assurez vous que la zone sur l'écran correspond à la zone que vous souhaitez régler et entrez un nom.

Si vous ne souhaitez pas utiliser la fonction de limite d'affichage du zoom, sélectionnez et appuyez sur le bouton [OK].

Si la zone affichée et la zone réglée sont différentes, appuyez sur le bouton [Annuler] réglez à nouveau.

1. Si vous souhaitez utiliser la fonction de limite d'affichage du zoom, sélectionnez et appuyez sur le bouton [OK]. Ensuite, une fenêtre contextuelle apparaîtra lorsque la zone de confidentialité est définie. À ce moment, déplacez le zoom à la position de zoom souhaitee et appuyez sur le bouton [OK].

Pour annuler le réglage de la zone de confidentialité, appuyez sur le bouton [Annuler] et réglaz à nouveau.

1. Si vous souhaitez supprimer un nom dans la liste, sélectionnez-le et c'quez sur [Effacer].
2. Pour modifier le modèle de configuration de la zone de confidentialité, sélectionnez le modèle dans la liste de modèles et cliquez sur le bouton [Appliquer].

Pour la zone de confidentialité, le paramètre de confidentialité est active uniquement sous un zoom 12x sans utiliser la fonction DIS.
- Dans la zone de confidentialité où la fonction limite d'affichage du zoom est appliquée, [ZOOM] sera affiché après le nom de l'ensemble.

Audio configuration

Vous pouvez configurer les réglages d'E/S de la source audio depuis la caméra.

1. Depuis le menu Configuration, sélectionnez l'onglet
2. Cliquez sur
3. Permet de régler la valeur de l'entrée audio.

- Source : Permet de régier l'entrée audio.

• Microphone interne : Microphone intégré à la caméra
• Ligne : Raccordez le câble au dispositif audio.

• Microph one externe : Utilise un microphone externe.

• Mettez le Mic. ext. sous tension. : Cochez cette case lorsque le microphone externe est hors tension, et la microphone sera immédiatement alimenté par la caméra. Vous pouvez configurer les paramètres lors de la sélection de l'option .
  • Codec : Spécifiez le codec audio.

• G.711 : Un ocode audio standard. Il utilise le ocode PCM (Modulation par impulsions et codage) de 64 kbps.
  Codec audio standard ITU adéquat pour le transfert de voix numérique sur le réseau PSTN ou à travers un PBX.

• G.726 : Codec audio standard ITU appliquant l'ADPCM (Modulation par impulsions et codage différentiel adaptatif) pour les débits binaires variables du codage PCM de 40/32/24/16 kbps à 64 kbps.
  AAC : Acronym of Advanced Audio Coding (Encodage audio avancé) est une norme internationale conçue pour succéder au format MP3. Vous pouvez utiliser l'audio à un taux d'échantillonnage plus élevé que lorsque vous utilisez le codec G.711 ou G.726 existant.

• Débit échant. : Reportez-vous au nombre d'échantillonnages lors de la numérisation d'une bande analogique. Plus cette valeur est élevée, meilleure est la qualité du son.

• Débit Binaire : Réglez le déroit binaire pour distinguer le ratio de compression si vous utilisez le codec G.726.
• Gain : Spécifiez l'amplification de l'entrée audio.

- Une détérioration de la qualité sonore ou des sifflements peuvent se produire si l'intensité de la source sonore ou la valeur du gain ont été paramétrées de manière excessive.

1. Permet de régler le niveau de la sortie audio.

• Activer : Permet de définir si la sortie audio doit être utilisée.
• Gain : Spécifiez l'amplification de la sortie audio.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Configuration Camera

Vous pouvez changer les réglages de la caméra selon l'environnement dans lequel la caméra est placée.

1. Depuis le menu Configuration, sélectionnez l'onglet
2. Cliquez sur .
3. Configurez les réglages suivants selon les besoins : Préréglage d'image, Capteur, SSDR, Balance des blancs, Lumière à contre-jour, Exposition, diurne/nocturne, Spécial, OSD, M.au.pt, Réchauffeur, IR.
4. Une fois que vous avez effectué cecl, cliquez sur [Appliquer]. ■ Si un certain (ts (tempor : 240s) s'écoule sans que vous avez apuyé sur [Appliquer] après avoir changé les régl, vos motif ne seront pas appliquées.

Si vous voulez prédéfinir une image

Les utilisateurs peuvent facilement régler les paramètres pré définis.

Le mode de préréglage de l'image sera en marche pendant la période de configuration, mais à d'autres moments, les valeurs configurées dans le mode de préréglage de l'utilisateur sont refétées.

1. Sélectionnez le mode souhaite à partir des préréglages d'image.

2. Définition de la mise au point : Ceci est le réglage en usine de votre caméra. Régiez-le à enregistrement vidéo, en mettant l'accent sur la reproductibilité.

3. Mise au point de mouvement : Filmer clairement un objet en mouvement. S'il y a plusieurs objets en mouvement, par exemple sur la route ou dans un endroit où il y a foule, comme au musée, sélectionnez cette option.

Le niveau de bruit peut augmenter dans un environnement où l'éclairage est faible, et la sensibilité peut diminuer.

• Bruit réduit : Sélectionnez cette option lorsque vous désirez une vidéo dont le niveau sonore est réduit lorsque l'éclairage est faible.
• Vidéo lumineuse : Ceci rend les zones sombres d'une vidéo plus lumineuses.

- Les effets de contraste de la vidéo sont réduits.

• Mise au point de mouvement & Bruit réduit : Utilisez cette option lorsqu'il y a plusieurs objets en mouvement, comme sur une route ou dans un endroit où il y a foule, par exemple au musée, ou lorsque vous désirez réduire le niveau soncre de la vidéo dans un environnement où l'éclairage est faible.
• Mise au point de mouvement & Vidéo lumineuse : Utilisez cette option lorsqu'il y a plusieurs objets en mouvement, comme sur la route ou dans un endroit où il y a foule, par exemple au musée, ou lorsque vous désirez rendre une zone sombre plus lumineuse.
• Vidéo Vivid : Réglez de sorte que toute la vidéo s'affiche en couleurs vives.

Le contraste de la vidéo est réduit et la reproductibilité de la couleur s'affablit.

• Préréglage de l'utilisateur : Choisissez-le si vous voulez afficher la vidéo avec les paramètres que vous avez choisis.
  Lorsque vous sélectionnez un mode autre que le mode précéfini, vous ne pouvez pas régier la vitesse d'obturation, l'AGC, le SSOR, le SSNR et la couleur.

• Réglez l'élément de la caméra pour chaque mode de préréglage de l'image.

• Réglez .

• Désactivé : Votre caméra exécutera en permanence une opération spécifique de réglage d'image.

• Heure programmée uniquement : Votre caméra exécutera, durant la période que vous aurez prédéfinie pour chaque date, une opération spécifique de réglage d'image.

• Cliquez sur le bouton | ★|

• Réglez le et le .
• Une fois que vous avez effectué cec, cliquez sur [Appliquer].

Réglage initial de chaque mode d'image prédéfinie

Prédéfinir image	Obturation minimale	Obturation maximale	Préférer l'obturateur	CAG	SSDR	SSNR 2D	SSNR 3D	COULEUR
Définitor de la mise au point	1/5 1/12	2000 1/60(1/50)		Valeurs par défaut (Élevé)		Valeurs par défaut (12)	Valeurs par défaut (12)	Valeurs par défaut (12)	Valeurs par défaut (50)
Mise au point de mouvement	1/30 1/12	2000 1/200		Valeurs par défaut (Élevé)		Valeurs par défaut (12)	4	4	Valeurs par défaut (50)
Bruit réduit	1/15 1/12	2000 1/60(1/50)	Moyer			Valeurs par défaut (12)	Valeurs par défaut (12)	Valeurs par défaut (12)	Valeurs par défaut (50)
Vidéo lumineuse	1/5 1/12	2000 1/60(1/50)		Valeurs par défaut (Élevé)		18	Valeurs par défaut (12)	Valeurs par défaut (12)	Valeurs par défaut (50)
Mise au point de mouvement & Bruit réduit	1/30 1/12	2000 1/200	Moyer			Valeurs par défaut (12)	4	4	Valeurs par défaut (50)
Mise au point de mouvement & Vidéo lumineuse	1/30 1/12	2000 1/200		Valeurs par défaut (Élevé)		18	4	4	Valeurs par défaut (50)
Vidéo Vivid	1/5 1/12	2000 1/60(1/50)		Valeurs par défaut (Élevé)		18	Valeurs par défaut (12)	Valeurs par défaut (12)	90
Préoglage de l'utilisateur	Manuel	Manuel	Manuel	Manuel		Manuel	Manuel	Manuel	Manuel

Les fonctions de configuration prédéflines facilitent la configuration de l'installation à l'utilisateur. Si vous ne voulez pas la fonction de prérôglage, désactvez-la avant utilisation.

• Si vous changez l'image prédélinie, seules les options obturateur / AGC / SSDR / SSNR / COULEJR seront remis à leurs valeurs par défaut pour chaque modèle.
  La valeur • Paramètres de la caméra • ne charge pas entre les preregages.

écran de configuration

Configurer le capteur

Il spécifie combien d'images par seconde le capteur CMOS capturera.

1. Sélectionnez .
2. Sélectionnez .

Référez-vous à « Vidéo profil » pour configurer la plage de fréquence d'enregistrement du «Vidéo profil» conformément au mode de réglage. (Page 35)

Réglage du SSDR

Dans une scène caractérisée par un contraste marquée entre les zones lumineuses et les zones obscures, vous pouvez augmenter la luminosité de la seule zone obscure afin de régler la luminosité globale.

1. Sélectionnez .
2. Définissez l'option d'utilisation SSDR sur .
3. Configurez les réglages et selon les besoins.

• Niveau : Régiez le niveau de la plage dynamique.

- Plage D : Sélectionnez la zone d'amplitude de la plage dynamique.

Réglage de la balance des blancs

Vous pouvez corriger les couleurs des images basées sur les blancs dans n'importe quelle condition d'éclairage.

1. Sélectionnez

2. Sélectionnez .

3. ATW : Corrige automatiquement les couleurs de la vidéo de la camera.

4. Manuel : Vous pouvez régler manuellement les gains de rouge et de bleu de la vidéo de la carnera.
5. Extérieur : Corrige automatiquement les couleurs de la vidéo de la caméra à être optimisées en fonction de l'environnement en extérieur.
6. Intérieur : Corrige automatiquement les couleurs de la vidéo de la caméra à être optimisées en fonction de l'environnement en intérieur.
   AWC : Corrige les couleurs de la vidéo de la caméra à optimiser en fonction des conditions d'éclairage actuelle et du mode d'écran sélectionné.

Pour obtenir la condition optimale pour le type d'éclairage actuel, réglez la mise au point de la caméra sur un papier blanc puis appuyez sur le bouton [Régler]. Si les conditions d'éclairage changent, vous clevez réajuster les paramètres en conséquence.

En mode ANC, cliquez sur le bouton [Régler] afin de conserver le niveau de balance des blancs de l'image en cours.
- La balance des blancs peut ne pas fonctionner correctement dans les conditions suivantes. Si tel est le cas, passez en mode BM.

Si les conditions environnementales de l'objet ne sont pas comprises dans la plage de correction de la température ex.) Cel clar, coucher de soleil
-Si l'environnement de l'objet est sombre
-Si la mise au point de la caméra est dirigée vers l'clairage fluorescent ou si l'appareil est placé dans un lieu à éclairage variable, l'opération de balance des blancs peut être instable.

42_ écran de configuration

Réglage du BLC

Vous pouvez spécifier manuellement la zone de la vidéo que vous souhaitez afficher plus clairement.

1. Sélectionnez .
2. Règlez sur .
3. Réglez

Vous pouvez changer le niveau pour régler la luminosité de la zone de contrôle.

1. Règlez les niveaux pour spécifier la zone ciblée.

Lors du réglage du BLC, une boîte verte apparaît à l'écran pendant 15 secondes.

Pour éviter tout dysfonctionnement au moment du réglage du BLC, l'espace vertical de la zone du BLC doit être supérieur à 40 et inférieur à 60 alors que l'espace horizontal doit être supérieur à 30 et inférieur à 60s.

Si un éclairage puissant tel qu'un lampadaire ou un phare de voiture pointe vers la caméra, la zone peut être définie comme devant être coupée afin d'éviter une zone saturée à l'écran.

1. Sélectionnez .
2. Réglez sur .

- Niveau HLC : Ceci ajuste le niveau de luminosite afin de couper la zone sur-éclairée.

- Masque

- Désactivé : ne bloque pas une zone dont la luminosité est supérieure ou égale à un certain niveau.

- Acivé : bloque toujours une zone dont la luminesité est supérieure ou égale à un certain niveau.

- Nuit : aucune zone bloquée n'est générée si le milieu environnant devient sombre à un certain niveau.

- Toute la journée : aucune zone bloquée n'est générée si l'environnement devient sombre ou lumineux à un certain niveau.

Couleur du masque : vous pouvez sélectionner la couleur de la zone bloquée.
TON MASQ : vous pouvez régler la luminosité de la couleur dans la zone bloquée.
Atténuation : détecte une zone à l'écran avec une lumière forte, ajuste la luminosité et réduit la zone saturée.

1. Réglez les niveaux pour spécifier la zone diplée.

Lors du réglage du HLC, une boîte verte apparaît à l'écran pendant 15 secondes.

Pour éviter tout dysfonctionnement au moment du réglage du HLC, l'espace vertical de la zone du HLC doit être supérieur à 40 et inférieur à 60 alors que l'espace horizontal doit être supérieur à 30 et inférieur à 60s.
En cas de fonctionnement de nuit, cette fonction est activée uniquement lorsque la lumière provient d'une zone spécifique dans un environnement tablement contrasté.
En cas de fonctionnement de nuit, l'option HLC est inopérante pour les scènes trop lumineuses ou trop sombres.
- Pendant l'opération clume, HLC ne fonctionnera pas dans l'obscurité.

Réglage du WDR

Ceci permet d'afficher une image nette des objets d'une scène où des zones lumineuses et obscures coexistent.

1. Sélectionnez .
2. Règlez sur .

3. Sélectionnez chaque élément et réglez-le correctement.

4. Niveau WDR : règle l'intensité de la compensation de contre-jour.

5. Automatique : délecte l'environnement environnant et utilise automatiquement la compensation de contre-jour.
6. Eteindre faible lumière : n'utilise pas de compensation automatique ou rétroéclairage lors de la détection d'un environnement sombre.
7. IR désactivé : n'utilise pas de compensation de contre-jour lorsque vous passez en mode N / B.

Il est recommandé d'utiliser le WDR dans un environnement clos.

■ Du bruit peut être présent entre les zones sombres et claires en mode WDR.
- Lorsque le moie WDR est activé ou désactivé, la valeur d'obturation minimale, maximale et préférée par l'utilisateur est réinitialisée.
- Si vous manipulez l'ouverture de l'objectif P manuellement ou déplacez une ouverture préventive, la performance WDR sera partiellement limitée.
- En mode WDR, des bruits peuvent se produire dans la zone de mouvement.

Réglage de l'exposition

Vous pouvez régler le niveau d'exposition de la caméra.

1. Sélectionnez
2. Sélectionnez chaque élément et réglez-le correctement.

• Luminosité : Permet de régler la luminosité de l'écran.
- Obturation minimale : La limite la plus longue de la durée d'exposition.
- Obturateur est le mode permettant de régler la plage de temps d'exposition du capteur, qui spécifiera les limites supérieure et inférieure du mouvement électronique de l'obturateur.
- La vitesse d'enregistrement peut être réduite dans de faibles conditions d'éclairage si le mode Obturateur présente une valeur plus faible que celle spécifiée dans le mode Capteur.

• Obturation maximale : La limite la plus courte du temps l'exposition.
• Préférer l'obturateur : définit une durée d'exposition appropriée qui est appliquée préférentiellement dans la plage de durée d'exposition.
• Anti scintillement : Il empêche l'écran de scintiller du fait de la dissonance entre l'éclairage ambiant et la fréquence.

• SSNR

Active : Le bruit de la vidéo est supprimé.

- NR avisé : Ajuste automatiquement le niveau de réduction du bruit lorsqu'il y a un objet en mouvement dans la vidéo pour augmenter son identifiabilité.

• SSNR 2D Niveau : règle le niveau 2DNR.
- 2DNR : Il s'agit d'une méthode de réduction du bruit en utilisant les informations de pixels adjacentes sur une seule trame vidéo. Si vous augmentez le niveau, le bruit sera réduit, mais la vidéo peut être floue.
• SSNR 3D Niveau : règle le niveau 3DNR.
- 3DNR : Il s'agit d'une méthode de réduction du bruit en utilisant plusieurs images vidéo. Si vous augmentez le niveau, le bruit sera réduit, mais la vidéo risque de glisser.

- Volet en Iris : sélectionnez-le pour définir l'objectif de la caméra en mode auto ou manuel.

DC(Automatique) : Le diaphragme est réglé automatiquement en fonction de lumière ambiante.

Manuel : Permet de régler le N°F du volet en iris sur manuel.

• Volet en iris F-NO : Réglez la valeur F du diaphragme.

• CAGSélectionnez le mode de contrôle AGC.

Règler la valeur du gain de la vidéo (scène à faible contraste et à faible luminosité) pour régler la luminosité de la vidéo.

L'exposition de l'image peut être saturée en fonction de la plage d'Obturateur définie.

• Cela peut prendre un certain temps à partir du moment où vous activez le moie WiseNR au point où l'effet est effectivement appliqué / libéré.
• Lorsque le mode WiseNR est activé, l'identifiabilité de la vidéo sera améliorée, mais le bruit peut également être augmenté.
• Dans un environnement lumineux avec moins de bruits, la fonction WiseNR peut ne pas être aussi efficace.
• Avec le NR intelligent activé, la détection de mouvement dans la vidéo sera effectuée en fonction des conditions de fonctionnement de l'événement de détection de mouvement, car la détection de mouvement utilise la fonction de détection de mouvement en interne. Pour plus d'informations, reportez-vous à la section "Détection mvt" (page 54).

Réglage Jour/Nuit

1. Sélectionnez .
2. Sélectionnez chaque élément et réglez-le correctement.

- Mode : Mode est utilisé pour ajuster les couleurs des modes Couleur ou Noir et Blanc.

- Couleur : La sortie vidéo est toujours en couleur.

- N/B : La sortie vidéo est toujours en noir et blanc.

- Automatique : Normalement, il est réglé sur Couleur mais sur N/B lorsque la luminosité est faible de nuit.

- Si le CAG du menu est réglé sur , le mode jour/nuit ne peut être réglé sur .

• Externe : Il contrôle la couleur de la vidéo lorsque le bornier d'entrée de l'alarme est synchronisé avec un dispositif externe.
• Programme : Définit la durée pendant laquelle la caméra fonctionne en mode couleur.

écran de configuration

• Temps de maintien : Spécifie la période pendant laquelle les conditions de luminosité doivent être maintenues pour changer le mode d'éclairage de Jour à Nuit ou vice versa.
  • Durée : Spécifie l'intervalle de conversion du mode d'éclairage.
• Alarme connectée : La vidéo est réglée sur Couleur ou N/B alors que la capteur d'alarme est ouvert ou fermé.
• Si le mode Journuit est réglé sur Entrée externe, la fonction d'entrée de l'alarme de la page Événement-Entrée alarme est affiché.
• Heure d'activation (Couleur) : Spécifie le programme affèrent au fonctionnement du mode couleur
• S'il est activé, le mode couleur est maintenue de 00 seconde du temps de démarrage à 59 secondes du temps de fin.

- Lorsque vous passez en mode jour / nuit, le mode de détection de mouvement ne fonctionne pas.

Pour configuration spéciale

1. Sélectionnez .
2. Sélectionnez chaque élément et réglez le correctement.

• DIS : Compense l'image automatiquement lorsque celle-ci bouge afin de la stabiliser en sortie.

Name Address Layout Layout Layout Name Address Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout Layout <|box_start|>100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

- Attenue le degré de vitration de l'image lorsque la caméra vibre du fait de facteurs externes tels que le vent.

- Dans les cas suivants, DIS n'est pas disponible. -Lors de l'utilisation de l'événement d'altération, -Lors de l'utilisation de l'événement de détection de mouvement, -Lors de l'utilisation de l'événement IVA.

• Netteté : Permet de régler la netteté globale de l'image.
  En sélectionnant , vous pouvez régler la netteté de l'image.
• Niveau de netleté : Plus le niveau de réglage est élevé, plus nets et clairs les contours de l'image.
• Niveau de facteur de contraste : Permet de régler le contraste de l'image.
• Contrast : permet de régler la différence entre la zone la plus sombre et la zone la plus lumineuse de la vidéo.
• Niveaux des couleurs : Ajuste l'intensité des couleurs de la vidéo.

• Dénebuliser : Compense la vidéo par temps brumeux ou nuageux.
Il est réglé sur par défaut. Des réglages spéciaux sont utilisés lorsque la vidéo est floue par temps brumeux.

- Désativé : Désactive la fonction d'élimination de la brume.

• Auto : L'image est compensée automatiquement conformément au niveau de brume. Ajustez le
  pour être plus efficace.
• Manuel : L'utilisateur règle manuellement le niveau de compensation pour chaque image.

Si le mode dénebuliser est réglé sur , les performances sont proportionnelles au niveau de brume. Pour conserver le niveau de dénebulisation réglé sans prendre en compte le niveau de brume, réglez le mode dénebuliser sur .

Si le niveau de dénéculisation manuel est élevé dans une brume fine, l'image deviendra trop sombre.

- Niveau de dénébulisation : Contrôle du niveau de dénébulisation.

Réglage de l'OSD

1. Sélectionnez .

2. Sélectionnez chaque élément séparément et réclez-le correctement.

3. Titre de la caméra : Specifie le nom de la caméra devant être affiché à l'écran.
   Sélectionnez la case à cocher pour attribuer un nom à la caméra.

4. Ajouter : Cliquez sur le bouton et vous pourrez ajouter un total de 5 lignes, soit 17 caractères par ligne et un total de 85 caractères.

5. Prévisualisation : Cliquez sur le bouton

pour vérifier le nom de la caméra appareil qui s'affichera à l'écran.

• Titre de la caméra X, Y du titre : Specifie la position du nom de la caméra à l'écran.
• Date et heure : régiez l'allicage de l'heure et les formals de date sur l'écran.
• Date et heure X, Y de l'heure : Permet de spécifier la position de l'affichage de l'heure sur l'écran.
• Affichage du jour : Permet de spécifier l'affichage de la date sur l'écran.
• Taille : Définit la taille de l'OSD sur petite/moyenne/grande.
• Couleur : Définit la couleur de l'OSD sur blanc/rouge/bleu/vert/noir/gris.
• Transparence : Définit la transparence de l'OSD sur opaque / bas / moyen / haut.
  • Grossissement : Grossissement du zoom de l'écran.
• Prérégier nom : Permet de spécifier si le nom préréglié doit être affiché ou non à l'écran.

- Un élément ayant une position ajustable (btre de caméra, date et heure) ne peut pas être affiché nonmalement s'il chevauche un autre élément de l'affichage d'écran.

- Multiingue autre que l'anglais : entree uniquement dans la langue sélectionnée étant disponible.

Configuration de la mise au point

1. Sélectionnez
2. Sélectionnez chaque élément séparément et réglez-le correctement.

- Mode

• Manuel : La mise au point est réglée manuellement selon le facteur de zoom.
• Automatique : La mise au point est réglée automatiquement selon le facteur de zoom.

- Prise AF : La fonction M.au.pt auto est exécutée après l'opération de zoom.

• Zoom numérique : Spécifiez l'utilisation du zoom numérique.
• Le zoom numérique ne peut pas être utilisé si le DIS (stabilisateur d'image numérique) est utilisé.

- Seuil zoom numérique ; Spécifiez la limite du zoom numérique.

• Suivi zoom : Lorsque vous utilisez la fonction zoom, cela règle la manière dont le focus est interconnecté.
• Suivi automatique : Permet de contrôler (détecter et corriger) les opérations de zoom pour maintenir le réglage de la mise au point.
• Suivi : L'opération de zoom sera guidée par la trajectoire de la mise au point.
  • Vitesse du zoom : Réglez la vitesse de suivi de zoom.
• Lentille Init. : Réinitialisez l'objectif pour empêcher le zoom de passer en mode avant-amère.

Name: NME Gender: 0.00 Age: 18.0 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender: 0.00 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender : 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18.0 Gender: 18, 24, 36, 52, 64, 76, 88, 96, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99, 100

La fonction de mise au point automatique peut ne pas fonctionner correctement dans l'une des conditions suivantes :

-images brillantes ou scintillantes (ex - enseigne réon)

-fable éclairage de la zone visée

-comportement lent de l'obturateur

-objet sombre

-illumination excessive de la zona visée

-si un objet à courte distance et un objet à longue distance sont présent dans la zone visée

-en l'absence d'espace de contraste (ciel, mur. etc.)

-si la caméra prend une image d'une fine ligne horizontale.

- En moie Mise au point automatique, du fait que la visée de la caméra est axée sur l'objet au centre de la zone, d'autres objets éloignés du centre peuvent être flos.

Pour régler le chauffage,

1. Sélectionnez .

Lorsque le gel se forme, l'utilisateur peut cliquer sur le bouton

et allumer le chauffage pendant 30 minutes pour enlever le gel

- À basse température quand du givre est susceptible de se former, le réchauffeur est toujours actif à une température élevée où le produit peut être affecté par celui-ci, il ne fonctionne pas, même lorsque la demande d'activation a été envoyée.

Régler l'IR (XNO-6120R/XNV-6120R)

1. Sélectionnez .

2. Sélectionrez chaque élément séparément et réglez le correctement.

- Mode : Lorsque le voyant infrarouge s'allume en mode B/W, l'écran est protégé de la saturation en sa partie centrale de sorte que vous puissiez identifier un objet à courte distance.

- Off : Le mode infrarouge est désactivé.

- Automatique1 : Permet de régler la luminosité infrarouge selon la luminosité de l'objet situé au centre de l'écran.

- Automatique2 : La luminosité de l'IR est automatiquement ajustée en fonction de la luminosité de l'objet situé au milieu ou à proximité de l'écran.

- Manuel : Permet de régler la luminosité infrarcuge manuellement.

• Niveau : Régiez le niveau de l'IR en mode manuel.

■ Ceci s'applique uniquement au modèle IR.

Configuration Smart codec

Définissez la zone souhaitée de la vidéo en provenance de la camera en tant que Zone d'intérêt, puis spécifiez la sensibilité de détection pour cette zone.

1. Depuis le menu Configuration, selectionnez l'onglet
2. Cliquez sur .
3. Ajustez le zoom et le point focal.
4. Réglez la qualité d'image.
   La zone ROI s'affiche avec la qualité spécifiée.
5. Spécifiez une zone d'intérêt à surveiller manuellement.
6. Sélectionnez une zone souhaitée avec le pointeur de la souris et faites-la glisser autant que vous le souhaitez.

- Vous pouvez spécifier jusqu'à 5 zones distinctes.

1. Pour annuler tous les réglages de la zone, cliquez sur le bouton [Supprimer].
2. Une fois que vous avez effectué oed, cliquez sur [Appliquer].

L'option Codoc intelligent ne sera pas activée si elle est réglée sur dans , (page 35)

C'est la caractéristique qui optimise la taille des données vidéo en réduisant le débit tout en augmentant la compression des parties où il n'y a pas de mouvement après avoir détecté la complexité de l'image.

1. Depuis le menu Configuration, sélectionnez l'onglet
2. Cliquez sur .
3. Sélectionnez le mode de flux rationnel.

- Désativé : La fonction Streaming intelligent sera désactivée.

- Faible - élevé : utilisez le flux rationnel pour sélectionner le niveau de réduction du débit binaire.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Dans les cas suivants, la fonction WiseStream pourrait ne pas fonctionner.

-Un basculement soudain de l'écran pourrait provoquer une distorsion de la vidéo.
- Il n'est pas recommandé de l'utiliser dans un environnement présentant plusieurs mouvements au niveau de l'ocran.

DDNS est l'abréviation de Dynamic Domain Name Service, un service qui convertit l'adresse IP d'une caméra en nom d'hôte général afin que l'utilisateur puisse s'en souvenir facilement.

- Vous pouvez utiliser le service DONS uniquement si l'Internet est connecté.

1. Depuis le menu Configuration, sélectionnez l'onglet <Réseau (A).
2. Cliquez sur .
3. Sélectionnez le type de connexion .
4. Entrez les éléments DDNS correspondant au type sélectionné.

- Wisenet DDNS : Sélectionnez ceci si vous utilisez le serveur DDNS foumi par Hanwha Techwin.

- ID produit : Entrez l'identifiant du produit qui est enregistré avec le service Wisenet DDNS.

- Connexion rapide : Permet de régler la redirection de port automatiquement lorsqu'un router compatible UPnP (Universal Plug and Play) est utilisé.

Si vous voulez utiliser le service DDNS sans utiliser de concentrateur qui prend en charge la fonction UPhP. Cliquez sur Connexion rapide, puis alliez dans le menu du concentrateur et active la redirection de port pour votre concentrateur. Pour on savoir plus sur la façon de configurer la redirection de port pour votre concentrateur, voir "Configuration de la Redirection de la Plage de Ports (Mappage de Ports)". (page 25)

- DDNS public : Sélectionnez l'un des serveurs DDNS publics fournis lorsque vous utilisez un serveur DDNS public.

- Service : Permet de sélectionner un serveur de service DDNS public souhaité.

- Nom hôte : Entrez le nom de l'hôte, enregistré sur le serveur DDNS.

- Nom d'utilisateur : Entrez le nom d'utilisateur du service DDNS.

- Mot de passe : Entrez le mot de passe du service DDNS.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

- S l'option est sélectionnée, sélectionnez le service Wisenet DONS.

Enregistrement sur le serveur DDNS

Pour enregistrer votre produit sur le serveur Wisenet DDNS

1. Consultez le site Web Wisenet DDNS (http://ddns.hanwha-security.com), puis connectez-vous à l'aide d'un compte enregistré.
2. Depuis la barre de menu en haut de l'écran, sélectionnez .
3. Cliquez sur l'onglet [Register Product].

4. Saisissez l'identifiant du produit.

5. Sélectionnez puis spécifiez .

6. Spécifiez l'emplacement du produit avec une description si nécessaire.
7. Cliquez sur [Product Registration].

Le produit est ainsi ajouté à la liste des produits que vous pouvez contrôler.

Sign-Up Registered Information Signature Name Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Signature Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up Sign-Up SIGN Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Sign Up Significant

Pour effectuer la connexion au serveur Wisenet DDNS durant la configuration de la caméra

1. Depuis la page de configuration DDNS, réglez sur .

2. Indiquez la valeur du que vous avez spécifiée lors de l'enregistrement de l'identifiant du produit sur le site DDNS.

3. Cliquez sur [Appliquer]. Lorsque la connexion est réussie, vous verrez le message <(Réussit)> apparaître à l'écran.

DATA □ Data Entry □ Data Output □ Data Distribution □ Output □ Data Input □ Data Output □ Data Link □ Data Link □ Data Output □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Link □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Locus □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lusion □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data Lision □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LISION □ Data LINUS10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Configuration du server DDNS public sous les Réglages de la caméra

1. Ouvrez la page des réglages DDNS et sélectionnez sous .
2. Entrez le nom de l'hôte, le nom d'utilisateur et le mot de passe du site correspondant.
3. Cliquez sur le bouton [Appliquer]. Si la connexion s'établit correctement, l'option <(Réussit)> apparaîtra,
4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Pour utiliser le service DDNS correctement, la configuration DDNS et la configuration de redirection du port de routeur sont nécessaires.

Concernant la configuration de redirection du port, reportez vous à la section • Configuration de la Redirection de la Plage de Ports (Mappage de Ports) • (page 26)

Filtrage d'IP

Vous pouvez créer une liste d'adresses IP auxquelles vous souhaitez accorder ou refuser l'accès.

1. Depuis le menu Configuration, sélectionnez l'onglet <Réseau (a).
2. Cliquez sur .

3. Sélectionnez .

4. Interdire : Si vous sélectionnez cette option, l'accès des adresses IP ajoutées au filtrage sera restreint.

5. Autoriser : Si vous sélectionnez cette option, seul l'acoés des adresses IP ajoutées au filtrage sera accordé.

6. Cliquez sur le bouton [Ajouter]. La liste des adresses IP est créée.

7. Indiquez l'adresse IP pour laquelle vous souhaitez accorder ou refuser l'accès. Lorsque vous entrez une adresse IP et un préfixe, la liste d'adresses IP disponibles apparaît sur la colonne droite de la plage de filtrage.

- Si vous sélectionner pour Filtrage d'IP et de est réglé sur , les adresses IPv4 et IPv6 de l'ordinateur en cours de configuration doivent être affectées.

• L'adresse IP de l'ordinateur utilisée pour la configuration actuelle ne peut pas être ajoutée à , elle doit être ajoutée à .

• Uniquement les adresses IP réglées sur seront affichées sur la colonne de filtrage.

• Sélectionnez une adresse IP à supprimer de la liste. Cliquez sur le bouton [Effacer].

• Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

HTTPS

Vous pouvez sélectionner un système de connexion sécurisé ou installer le certificat public à cet effet.

1. Depuis le menu Configuration, sélectionnez l'onglet
2. Cliquez sur .
3. Sélectionnez un système de connexion sécurisé.

- Pour accôciar à la caméra en mode HTTPS, vous devez saisir la type de l'adresse IP de la caméra sous la forme suivante : × https:// × S vous ne réussisez pas à configurer les paramètres Web viewer en mode HTTPS avec Internet Explorer, modifier les options Internet de la manière suivante : <Menu → Ouits → Options Internet → Avancé → Sèc

1. Recherchez le certificat public que vous souhaitez installer sur la caméra.

Pour installer le certificat sur la caméra, il faut taper un nom de certificat (celui-ci peut être arbitrairement affecté par l'utilisateur) et indiquer un fichier de certificat émis par l'autorité concernée ainsi qu'un fichier de clé.
- L'élément sera activé uniquement s'il existe un certificat public installé.
5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Installation du certificat

1. Entrez le nom du certificat.
2. Cliquer sur le bouton [Parcourir ( )], sélectionner le fichier de certificat public et le fichier clé devant être installés, puis cliquer sur le bouton [Installer].

Suppression du certificat

1. Cliquez sur le bouton [Effacer].
2. Pour supprimer un certificat public, vous devez accéder au décodeur vidéo sur réseau en mode ou .

écran de configuration

802.1x

Lors de la connexion au réseau, vous pouvez choisir d'utiliser ou non le protocole 802.1x avant d'installer la certification.

1. Depuis le menu Configuration, sélectionnez l'onglet .

2. Cliquez sur <802.1x>.

3. Règlez l'option .

- IEEE 802.1x : Spécifiez l'utilisation du protocole 802.1x.

• Type dEAP : Sélectionnez EAP-TLS oi LEAP

• Version EAPOL : Sélectionnez la version 1 ou 2.

• ID : Entrez l'ID de certificat du client dans EAP-TLS et l'ID utilisateur dans LEAP.

- Mot de passe : Entrez le mot de passe de la clé privée du client dans EAP-TLS et le mot de passe utilisateur dans LEAP. Vous n'avez pas à entrer le mot de passe dans EAP-TLS s'il utilise un fichier de clé non crypté.

- Si le périphérique réseau connecté ne prend pas en charge le protocole 802.1x, le protocole ne fonctionnera pas correctement même si le réglage a été effectué.

- LEAP est une méthode d'authentification offrant une faible sécurité. L'utiliser uniquement dans un environnement dans lequel EAP-TLS n'est pas disponible.

1. Installinstaller/retirer le certificat.

Le certificat est requis uniquement pour EAP-TLS.

- Certificats CA : sélectionnez un certificat public contenant la clé publique.

- Certificat client : sélectionnez un certificat public contenant la clé du certificat client.

- Clé privée Client : sélectionnez un certificat public contenant la clé privée client.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Pour installer/supprimer les certificats liés à 802.1x

1. Appuyez sur le bouton [Parcourir (—)] pour chaque élément afin de sélectionner le certificat approprié à installer.

2. Si aucun certificat n'est installé, vous verrez le message « Non disponible » apparaître à côté du prochain élément sélectionné.

3. Appuyez sur le bouton d'installation pour lancer le processus d'installation avec le message [Installer] qui s'affiche à côté de l'élément.

4. Appuyez sur le bouton [Effacer] pour retirer le certificat.

QoS

Vous pouvez préciser la priorité afin d'obtenir un débit de transfert stable pour une adresse IP spécifique.

1. Depuis le menu Configuration, sélectionnez l'onglet <Réseau ( ).

2. Cliquez sur .

3. Cliquez sur le bouton [Ajouter].

La liste des adresses IP est créée.

1. Entrez l'adresse IP à laquelle vous souhaitez appliquer la qualité de service.

■ Le prélixé par défaut pour IPv4 est 32. Pour DSCP, la valeur par défaut est 63.

Seu l'ordre de priorité des adresses IP réglées sur peut être configuré.

- Le prélixie par défaut pour IPv4 est 32. Pour DSCP, la valeur par défaut est 63. - Seul l'ordre de priorité des adresses IP réglées sur peut être configuré.

1. Sélectionnez une adresse IP à supprimer de la liste.

iquez sur le bouton [Effacer].

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

SNMP

Grâce aux protocoles SNMP, l'administrateur système ou réseau peut contrôler les périphériques réseau à distance et configurer les réglages de l'environnement.

1. Depuis le menu Configuration, sélectionnez l'onglet <Réseau (m).

2. Cliquez sur .

3. Spécifiez la valeur de réglage de .

4. Activer SNMP v1 : la version 1 de SNMP est activée.

5. Activer SNMP v2c : la version 2 de SNMP est activée

- Communauté de lecture : indiquez le nom de la communauté de lecture depuis laquelle vous pouvez accéder aux informations SNMP.

Le nom par dêtaut est .

- Communauté d'écriture : indiquez le nom de la communauté d'écriture depuis laquelle vous pouvez accéder aux informations SNMP. Le nom par défaut est .

• Activer SNMP v3 : la version 3 de SNMP est activée.

Mot de passe : Saisissez le mot de passe par défaut pour la version 3 de SNMP.

- Le mot de passe par défaut peut être exposé à un fil de piratage ; il est donc recommandé de modifier le mot de passe après l'installation de l'appareil.

Notez que l'utilisateur sera tenu pour responsable de tout problème relatif à la sécurité ou autre provoqué par un mot de passe inchangé.

- Le mot de passe doit comprendre entre 8 et 16 caractères.

- Activer SNMP Trap : La trappe SNMP est utilisée pour envoyer des informations et des conditions d'importance à système d'administrateur.

- Communauté : Saisissez le nom de la trappe communautaire afin de recevoir des messages.

- Adresse IP : Saisissez l'adresse IP à laquelle le message sera envoyé.

- Échac de l'autentification : Specifie si un événement doit être généré lorsqu'une information communautaire est invalide.

- Connexion au réseau : Specifie si un événement doit être généré lorsqu'une déconnexion réseau est restaurée.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

- SNMP v3 n'est disponible que lorsque le mode de connexion sécurisé est HTTPS. Raportez-vous à « HTTPS », (page 47)

- Si vous n'utilisez pas SNMP v3, il peut y avoir un problème de sécurité.

Configurer IP automatique

Vous pouvez définir l'adresse IP disponible pour rechercher l'accès et la caméra automatiquement.

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur .

3. Règlez l'option . Une adresse IP supplémentaire peut être affectée afin d'évaluer la caméra depuis le réseau Link-Local.

4. Configuration automatique : Specifie Activé ou Désactivé au regard de l'adresse IPv4 Lien-Local.

5. Adresse IP : Affiche l'adresse IP assignée.

- Masque de sous-réseau : Affiche le masque de sous-réseau de l'IP assigné.

Les caméras peuvent être automatiquement recherchées dans le client et le système d'exploitation grâce au protocole UPnP.

• UPnP découverte : Specifie Activé ou Désactive pour la découverte UPnP.
• Nom convivial : Affiche le nom de la caméra.
  Le nom convivial est affiché au format de WISENET--.

- Sous le système d'exploitation Windows qui supporte de fait l'UPnP, les caméras connectées au réseau sont affichées.

1. Réglez l'option .

Les caméras peuvent être automatiquement recherchées dans le client et le système d'exploitation grâce au protocole Bonjour.

• Bonjour : Specific Activé ou Désactivé pour Bonjour.
• Nom convivial : Affiche le nom de la caméra.

Le nom convivial est affiche au format de WISENET--.

- Sous le système d'exploitation Mar, qui supporte le protocole Bonjour par défaut, les cameras connectées sont automatiquement affichées dans le favori Bonjour du navigateur Web Safari.

Si le favor Bonjour n'est pas affiché, vérifiez la configuration des Favors dans le menu • Préférences.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

CONFIGURATION D'ÉVÉNEMENT

Config. évén.

Vous pouvez facilement définir les éléments de détection d'événements, puis passer au réglage détaillé.

1. Depuis le menu Configuration, sélectionnez l'onglet <Événement (✗)>.
2. Cliquez sur .
3. Activez les éléments souhaités sur la liste Événements.
4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Pour configurer les paramètres d'événements détaillés, cliquez sur un type désiré. Vous serez redirigé vers les paramètres détaillés.

Vous pouvez configurer les réglages du serveur FTP/Email afin de transmettre les images prises avec la caméra vers votre ordinateur en cas de survenue cl'événement.

1. Depuis le menu Configuration, sélectionnez l'onglet <Événement ( )>.
2. Cliquez sur .
3. Sélectionnez ou , puis entrez ou sélectionnez une valeur souhaitée.

- Configuration FTP

• Adresse du serveur : Entrez l'adresse IP du serveur FTP vers lequel vous transferez les images d'alarmes ou c'événement.
• ID : Entrez l'ID utilisateur dont vous comptez vous servir pour vous connecter au serveur FTP.

- Mot de passe : Saisissez un mot de passe de compte d'utilisateur afin de vous connecter au serveur FTP.

• Télécharger dossier : Spécifiez le chemin FTP via lequel vous allez transférer les images d'alarmes ou d'événement.
• Port : Le port par défaut du serveur FTP est le port 21. Cependant, vous pouvez utiliser un numéro de port différent selon les réglages du serveur FTP,
  Mode passif : Sélectionnez si vous devez passer en mode passif en raison du pare-feu ou des réglages du serveur FTP.

écran de configuration

- Configuration E-mail

- Adresse du serveur : Entrez l'adresse SMTP du serveur du courrier électronique vers lequel vous transférez les images d'alarmes ou d'événement.

- Utiliser l'authentication : Spécifiez si vous souhaitez utiliser l'autorisation ou non,

- Utilisation TLS : Permet de spécifier l'utilisation ou protocole TLS.

- ID : Saisissez un nom d'utilisateur afin de vous connecter au serveur de messagerie.

- Mot de passe : Saisissez un mot de passe de compte d'utilisateur afin de vous connecter au serveur de messagerie.

- Port : Le port par défaut du serveur de messagerie est le port 25. Cependant, vous pouvez utiliser un numéro de port différent selon les réglages du serveur de messagerie.

- Destinataire : Saisissez l'adresse du destinataire du courrier électronique.

- Expéditeur : Entrez l'adresse de l'expéditeur du courrier électronique. Si l'adresse de l'expéditeur est incorrecte, le courrier électronique concerné pourra être classé comme étant un SPAM et ne pas être transmis.

- Objet : Entrez l'objet de votre coumier électronique.

- Corps : Foumisssez le texte du message. Joignez les images d'alarmes ou d'événement au courrier électronique en préparation.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Stockage

Vous pouvez activer l'enregistrement sur votre appareil, régler les conditions d'enregistrement, vérifier la capacité de données sauvegardées et formater l'appareil.

1. Depuis le menu Configuration, sélectionnez l'onglet <Événement (☑)>.

2. Cliquez sur .

3. Sélectionnez un périphérique pour y sauver les données.

- Si votre appareil enregistre correctement les données. - Enregistrement - sera affiché

- Si un message « Erreur » s'affiche, vérifiez les éléments suivants : -Vérifier le dispositif de stockage pour voir s'il est connecté à l'appareil.

- Vérifier les fichiers dans le dispositif de stockage pour voir s'ils sont endommagés. - Vérifier le dispositif de stockage pour voir s'ils sont physiquement endommagés.

- Si le message "Erreur" ne disparait pas après les instructions ci-après, formatez la carte Micro SD. Après le formalage, si le message d'erreur reste affiché, remplacez la carte Micro SD.

- Si vous retirez la carte Micro SD sans avoir étéin la caméra ou si vous connectez une caméra à une source d'alimentation instable, la carte Micro SD risque de s'endommager.

Pour effectuer des enregistrements sur la carte mémoire Micro SD

1. Définissez l'unité de carte SD sur .

2. Cliquez sur le bouton [Appliquer].

3. Vérifiez l' et de votre carte mémoire.

Vous pouvez formater la carte Micro SD en cliquant sur le bouton .

• Certaines images peuvent être ignorées si la carte mémoire Micro SD fonctionne à une vitesse inférieure que celle recommandée. Pour plus d'informations, réferez-vous à • Spécifications Carte Mémoire Micro SD/SDHC/SDXC Recommandées >. (Page 6)
  Dans le cas d'une carte mémoire Micro SD de grande capacité, le formatage sera ralenti en conséquence.
• Le trafic de données augmentera lorsque la caméra sera réglée sur une résolution plus haute, un débit binaire plus élevé ou une vitesse d'enregistrement plus élevée. S'il y a trop de trafic de données, certaines images seront ignorées bien que stockées en images complètes.

• Lorsque un saut d'image survient, les images sont sauvegardées à un rythine minimum d'une image par seconde.

• Spécifiez l'action de stockage.

• Enregistrer profil : Le nom du profil à enregistrer s'affiche.

• Enregistrement normal : l'enregistrement s'effectue selon une vitesse définie
• Enregistrement d'événements : permet de définir le type d'enregistrement d'un événement particulier.
• Durée pré-evénement : Pemet de spécifier le point temporel avant l'occurrence de l'alarme. Les images seront transférées depuis le point de début. Vous pouvez spécifier jusqu'à 5 secondes avant l'occurrence de l'alarme.
• Durée post-événement : Permet de spécifier le point temporel après l'occurrence de l'alarme. Les images seront transférées vers le point temporel indiqué. Vous pouvez spécifier jusqu'à 120 secondes après l'occurrence de l'alarme.
• Type de fichier enregistré : Specifie le format de fichier des images enregistrées.
• STW : C'est le format de fichier unique Hanwha. Techwin.

- AVI : C'est le format avi conventionnel.

- Si le type de fichier de stockage est modifié, les données existantes sont formatées.

• Rééctire : Si la carte mémoire Micro SD est plaine, cette action supprimera les anciennes données et les remplacera par de nouvelles données.

• Suppression automatique : Les données couvrant une certaine période sont supprimées, alors que d'autres données ne le sont pas. Elle peut être d'une durée allant de un à 180 jours.
  Si la période de stockage a expré, les données sont automatiquement suprimées et de nouvelles données seront enregistrées. Une fois suprimées, les données ne peuvent être récupérées.

• Délinir le .

• Type : La caméra prend en charge les extensions VFAT et ext4 en tant que systèmes de fichiers pour cartes SD, et celles-ci peuvent être configurées par l'utilisateur. (Toutefois, en cas de systèmes de fichiers ext4, une application supplémentaire est nécessaire pour que ces derniers soient reconnus par le système d'exploitation Windows)

• Si les réglages sont modifiés, les données existantes seront formatées.

• Cela peut prendre jusqu'à 10 minutes pour formater une carte SD dans le système de fichiers ext4.

• Spécifiez l'option .

• Toujours Sauvegardez toujours la vidéo enregistrée sur la carte mémoire Micro SD.
  Si le réglage est spécifié sur Toujours, l'heure de l'activation ne pourra pas être modifiée.

• Heure programmée uniquement : Permet d'enregistrer uniquement à l'heure spécifiée du jour de la semaine spécifié.

• Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Si vous voulez enregistrer sur votre NAS

1. Réglez les opérations de sauvegarde et l'enregistrement de base.

La suppression automatique est prise en charge seulement si votre NAS répond aux spécifications recommandées.

1. Entrez l'information enregistrée dans votre NAS.

2. Adresse IP : Une adresse IP unique est assignée au NAS.
   • ID : Un ID enregistré dans le NAS.
   • Mot de passe : Mot de passe enregistré dans le NAS.
   Dossier par défaut : Désignez un dossier pour la sauvegarde de données dans le NAS.

3. Oliquez sur le bouton [Test] pour vérifier si vous pouvez connecter le NAS correctement.

Si le message de confirmation apparaît, cela signifie que vous pouvez sauvegarder des cornéos dans le NAS.
- Si un message d'erreur apparaît, vérifiez les informations suivantes.

-L'adresse P du NAS est valide

-IO/mot de passe du NAS est valide.

-Assurez vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.

-Les items SMB/CIFS du NAS ne sont pas coches.

-L'adresse P du NAS et celle de la caméra ont le même format.

[3] La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0.

Si l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1-192.168.20.255.

-Vérifiez si vous avez tené d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou

sauvegardé.

Assurez-vous d'avoir utilisé l'équipement NAS recommandé.

1. Après avoir défini les paramètres, réglez l'unité NAS sur

2. Cliquez sur le bouton [Appliquer].

3. Connectez-vous à NAS et vérifiez et

Vous pouvez formater le dossier par défaut spécifié dans le paramètre de connexion NAS en cliquant su le bouron .

• Le trafic de données augmentera lorsque la caméra sera réglée sur une résolution plus haute, un débit binaire plus élevé ou une vitesse d'enregistrement plus élevée.
  S'il y a trop de trafic de données, certaines images seront ignorées bien que stockées en images complètes.
• Lorsque un saut d'image survient, les images sont sauvogardées à un rythme minimum d'une image par seconde.

Guide du serveur de stockage en réseau (NAS)

- Étant donné que les données peuvent ne pas être enregistrées après une interruption temporaire du réseau lors de l'utilisation de NAS, il est recommandé d'utiliser SD en même temps afin d'éviter la perle des images enregistrées.

- Si les réglages permettant de connecter et utiliser simultanément une carte Micro SD et un NAS, la priorité d'enregistrement est donnée au NAS.

- Si vous activez la suppression ou NAS en le définissant et que la capacité disponible est inférieure à 20%, il sera sauvegardé dans la carte Micro SD.

- Si vous faites la sauvogarde de données dans le NAS, il se peut que vous seyez incapable de le faire si vous insérez une carte mémore Micro SD utilisée avec une autre caméra.

■ NAS — Indications du fabricant : Voir • NAS — Indications du fabricant >. (Page 6)

- Si vous apportez des modifications au NAS durant la sauvegarde de données sur celui-ci, elles ne seront pas visibles immédiatement dans le système.

- Si vous emevez de l'équipement NAS par vous-même durant la sauvegarde de données, ou si le réseau est déconnecté, les opérations de sauvegarde du NAS seront internompues de façon ancrnale.

- L'enregistrement NAS autorise une seule caméra dans un dossier. La connexion à autre caméra n'est pas autorisée. Les images ne seront pas enregistrées.

Vous trouvez ci-dessous est une description des étapes d'enregistrement des données sur le NAS selon la méthode du NAS Synology, un des produits recommandés.

1. Accédez au NAS Synology en tant qu'administrateur. Dans l'exemple, l'adresse IP du NAS est [192.168.20.253].

DiskStation Remember me

1. Si vous y accèdez en tant qu'administrateur, l'écran suivant sera affiché. Cliquez sur [Control Panel].

1. Dans le menu × Partage de dossiers et Privilège », cliquez sur .

écran de configuration

1. Cliquez sur le bouton [Create].
2. Après avoir entré le nom du dossier (ID), cliquez sur le bouton [OK] pour créer un dossier à partager. Dans l'exemple, le nom du dossier à partager est [testDirectory].
3. Dans Windows, pour accéder au NAS, réglez le privilège pour le dossier partagé comme suit. Vérifiez le [Read/Write] de l'administrateur.
4. Cliquez sur dans le menu de partage et privilège.
5. Après avoir cliqué sur le bouton [Create], entrez un nom (ID) et un mot de passe. Dans l'exemple, le nom (ID) et le mot de passe sont [testID].
6. Dans Windows, reglez le privilege pour l'accès au NAS. Pour le dossier parlage créé à l'étape 4 et nommé « testDirectory », cochez [Read/Write].

1. Les réglages de base du NAS sont effectués. Connectez votre caméra au NAS. Comme il est démontré ci-dessous, entrez les paramètres de réglage de connexion du NAS.
2. Après avoir entré l'Item 10, cochez .
3. Cliquez sur le bouton [Appliquer]. Terminez la sauvegarde en utilisant le NAS.

Émission d'alerte

1. Depuis le menu Configuration, sélectionnez l'onglet <Événement (Â)>.
2. Cliquez sur <Émission d'alerte>.
3. Configuration des paramètres de sortie d'alarme de la caméra.

- Si vous changez le type de sortie d'alarme, le bouton de sortie d'alarme sur la page de surveillance et le type de sortie d'alarme affichés sur la page Config. évén, seront modifiés en conséquence.

• Type
• Ouverture normale : Considère l'état « Circuit ouvert » du capteur ou du périphérique d'entrée d'alarme comme normal, et déclanche un événement d'alarme s'il passe en statut « Circuit fermé ».
• Fermeture normale : Considère l'état « Circuit fermé » du capteur ou du périphérique d'entrée d'alarme comme normal, et déclanche un événement d'alarme s'il passe en statut « Circuit ouvert ».
• Mode : Permet de régler la méthode de sortie de l'alarme.
• I existe une différence entre les opérations lorsque vous cliquez sur la bouton de sortie d'alarme alors qu'il est désactivé.
• Impulsion : Elle est activée durant la période de temps spécifiée par la durée (intervalle de basculement) puis elle devient automatiquement inactive.

• Actif/Inactif : Reste active jusqu'à ce que l'utilisateur clique sur le bouton une nouvelle fois pour désactiver.
  Durée : Permet de régler la durée d'alarme maintenant le statut activé si le mode est réglé sur impulsion pendant une durée de 1 à 15 secondes.

• Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Vous pouvez régler le type d'entrée de l'alarme, l'heure d'activation et le mode opératoire.

1. Depuis le menu Configuration, sélectionnez l'onglet <Événement (☑)>.
2. Cliquez sur .
3. Sélectionnez ou non .
4. Sélectionnez le type.

- Ouverture normale : Le périphérique d'entrée est normalement ouvert mais s'il est fermé, il déclenchera une alarme.

- Fermeture normale : Le périphérique d'entrée est normalement fermé mais s'il est ouvert, il déclenchera une alarme.

1. Spécifiez l'option .

2. Toujours : Cochez toujours cette option en cas de déclenchement d'une alarme.
   Elle s'active en mode opérationnel lors du déclenchement d'une alarme.

3. Si le réglage est spécifié sur . l'heure de l'activation ne pourra pas être modifiée.
4. Heure programmée uniquement Cochez cette option pour les alarmes qui surviennent un jour spécifique de la semaine, durant un intervalle de temps déterminé. Elle s'active en mode opérationnel lors du déclenchement d'une alarme.

- [1] Définit le format d'affichage de l'heure sur l'axe vertical.

- [Réinitialiser] : Réinitialisez tous les réglages.

1. Spécifiez une opération devant être exécutés en cas de déclenchement de l'alarme.

2. FTP : Spécifiez l'utilisation du transfert via FTP dans la configuration de l'entrée de l'alarme,
   Se reporter à "FTP / E-mail" pour plus de détails. (page 49)

3. E-mail : Spécifiez l'utilisation du transfert de courriers électroniques dans la configuration de l'entrée de l'alarme.
   Se reporter à "FTP / E-mail" pour plus de détails. (page 49)
4. Enreg : Vous pouvez configurer l'alarme pour qu'elle puisse enregistrer à partir d'une carte Micro SD ou d'un NAS pendant le fonctionnement.
5. Régler sur dans . (page 50)
6. Emission d'alerte1 : Sélectionnez le réglage de la sortie de l'alarme en cas d'alarme entrante, et spécifi ez le temps de sortie de l'alarme.

7. Al à Prérég : Lorsque vous entrez une alarme, déplacez-la à l'emplacement prédéfini désigné.

8. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Programmation heure

Vous pouvez configurer les paramètres pour transmettre des images à intervalles réguliers à une durée de fonctionnement prévue indépendamment de la survenance d'un événement.

1. Depuis le menu Configuration, sélectionnez l'onglet <Événement (Â)>.
2. Cliquez sur .
3. Sélectionnez ou non .
4. Spécifiez l'option .

5. Spécifiez l'option .

6. Toujours : Cette option s'active en mode opérationnel selon l'intervalle réglé.

7. Heure programmée uniquement : Cette option s'active en mode opérationnel selon l'heure et la date spécifiées.

La valeur de réglage de l'intervale de transfert doit être plus petite que l'intervalle d'activation prédéfinie de réussir la transmission d'image.

1. Spécifiez les conditions d'activation.

2. FTP : Spécifiez l'utilisation du transfert FTP en cas de survenue d'un événement.
   Se reporter à "FTP / E-mail" pour plus de détails. (page 49)

3. Une fois que vous avez effectue ceci, cliquez sur [Appliquer].

écran de configuration

Déconnexion réseau

Lorsque le réseau est déconnecté physiquement, cet état est considéré comme un événement qui doit être enregistré.

1. Depuis le menu Configuration, sélectionnez l'onglet <Événement (☑)>.
2. Cliquez sur .
3. Sélectionnez ou non .
4. Configurez le calendrier de mouvement de l'événement et les conditions de mouvement de l'événement.

- Pour obtenir de plus amples informations sur les actions et , reportez-vous à la section > Entrée d'alerte > (page 53)

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Vous pouvez configurer le système pour générer des signaux pour les événements définis sur l'application. Les signaux d'événements délivrés varient en fonction de la fonction de l'application.

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur <Événement App>.
3. Sélectionnez ou non
4. Configurez le calendrier de mouvement de l'événement et les conditions de mouvement de l'événement.

- Pour obtenir de plus amples informations sur les options et , reportez-vous à la section • Entrée d'alerte > (page 53)

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Vous pouvez configurer les paramètres pour générer un signal d'évèrement lorsqu'un mouvement est détecté.

1. Depuis le menu Configuration, sélectionnez l'onglet <Analytics ( )
2. Cliquez sur .
3. Sélectionnez ou non .

4. Définissez une et .

5. Zone d'intérêt : Le signal de l'événement peut être généré si un mouvement est detecté dans la zone où le polygone est configuré.

6. Zone non détection : Le signal d'événement peut être généré si un mouvement est détecté en dehors de la zone où le polygone est configuré.
7. Une seule zone supporte une forme avec jusqu'à 8 semmets.
   Sélectionnez 4 sommels sur la vidéo à l'side de la souris pour créer un rectangle, puis sélectionnez chaque ligne du rectangle et ajoutez jusqu'à 4 points supplémentaires pour créer la forme souhaitée.

8. Vous pouvez configurer jusqu'à 8 zones.
   Vous pouvez spécifier les réglages de niveau et de sensibilité séparément pour chaque zone.

9. Configurez les paramètres de chaque élément.

10. Niveau de détection : si le mouvement est supérieur au niveau configuré, un événement de détection de mouvement est généré.
    Même sur le graphique, si le mouvement est supérieur à la limite du niveau configuré, la couleur s'affiche différemment.

11. Sensibilité : Définit la sensibilité de detection de mouvement pour chaque zone.
    Diminuer la sensibilité dans un environnement où l'arrière-plan et l'objet sont clairement distingués, et augmenter la sensibilité dans un environnement sombre où l'arrière-plan et l'objet ne peuvent pas être clairement distingués.
12. Remettre : Pour utiliser Handover, sélectionnez . Vous pouvez déplacer une caméra spécifique vers une position PTZ préélinie spécifique lorsqu'un mouvement est détecté dans une zone de détection configurée. Spécifie une caméra pour chaque zone de détection.

13. Caméra récepteur : la caméra de réception peut être interconnectée avec la zone de détection.

14. Configurez le calencher de mouvement de l'événement et les conditions de mouvement de l'événement.

15. Pour obtenir de plus ample information sur les options et , reparten vous à la section (page 53)
16. Une fois que vous avez effectué cœc, cliquez sur [Appliquer].

La taille détectée d'un objet pour différer de sa taille réelle, selon sa forme.
- In the following cases, motion detection performance may be impaired or a malfunction may occur.

-Absence de différence marquée de couleur ou de luminosité entre le sujet et l'arrière-plan.
-Activités autour de la zone limite du champ de vision de la caméra.
-Existence de multiples mouvements continus aléatoires pour différentes raisons, notamment un changement de scène ou des
changements répées des conditions d'éclairage.
-Objet fixe continuant de bouger dans la même position.
-Meuvements autres que la modification de la position tels que la rapprochement à la caméra ou l'éloignement de la même.
-Objet en mouvement qui se rapoche trop près de la caméra.
- Objet masquant d'autres objets derrière lui.
-Objet se déplaçant trop rapidement ipour détecter correctement un mouvement, la caméra doit capturer le
chevauchement de plusieurs cadres contigus par l'objet en mouvement.
-Betl exlon, il ou ou ombro dus à une forte lumière telle que la lumière directe du scoll, un éclairage artifi ciel ou des chares.
-En cas de forles chules de neige, de plue, en cas de vent violent ou à l'aube et au crépuscule.

Détection sabotage

Vous pouvez déterminer de détecter les tentatives de sabotage et de déclencher des événements tels que le changement souclain de la direction de cadrage de la caméra, l'objectif bloqué et d'autres changements globaux des scènes de la vidéo.

1. Depuis le menu Configuration, sélectionnez l'onglet <Analytics (☐).
2. Cliquez sur
3. Sélectionnez ou non .
4. Le tableau représente le degré de falsification.

Réglez la sensibilité au niveau de falsification à détecter (plage : 1 à 100).

1. Réglez la sensibilité.
   Plus la valeur réglée est élevée, plus la réaction de la caméra est sensible (plage : 1 à 100).
2. Spécifiez la durée minimale de surveillance.
   Un signal d'événement est généré si un état supérieur au niveau de détection reste pour la durée minimale de surveillance (unité : secondes)
3. Indiquez s'il faut exclure les zones sombres.
   Cette fonction rend difficile de distinguer les zones sombres dus au déséclairissement de l'obsourité étant bloqué par un objet. En dépit de cette propriété, si vous souhaitez excure une alarme pour des changements brusques de la luminosité de l'écran tels que le déséclairage, vous devez activer cette fonction.
4. Configurez le calendrier de mouvement de l'évenement et les conditions de mouvement de l'évenement.

- Pour octenir de plus amoles informations sur les options et , reportez-vous à la section (page 53)

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

- la détection sera redémarrée après stabilisation pendant une certaine période de temps (environ 5 secondes). Pendant la stabilisation, la détection n'est pas disponible.

• Si de fausses alarmes sont fréquemment générées, diminuez graduellement la sensibilité pour minimiser les fausses alarmes.
  Si vous utilisez une sensibilité faible, les alarmes peuvent être générées même par de très petits changements sur l'écran, mais une détection erronée peut se produire en réponse aux changements d'objets en mouvement ou de luminosité.
• Dans les cas suivants, la fonction de détection de falsification peut être défectueuse.

-Environnement de surveillance avec fond simple, nuit et environnement de fable niveau lumineux.

-Vibrations séveres de la caméra ou changements soudains d'éclairage

Détection d'effets de flou

Vous pouvez configurer les paramètres pour générer un signal d'alarme lorsque la lentille de la caméra détecte un effet de flou.

1. Depuis le menu Configuration, sélectionnez l'onglet <Analytics (☐).
2. Cliquez sur
3. Sélectionnez ou non .

4. Configurez les paramètres de chaque élément.

5. Niveau de détection : une alame est générée si le niveau actual est supérieur au niveau de détection configuré.

6. Sensibilité : plus l'intensité est élevée, plus le graphique de niveau supérieur est produit pour la même vidéo.

7. Durée minimum (s) : une alarme est générée si l'état de
   niveau supérieur au niveau de détection reste en permanence pendant la durée minimale de surveillance configurée.

8. Configurez le calendrier de mouvement de l'événement et les conditions de mouvement de l'événement.
   Pour octenir de plus amples informations sur les options et , reportez-vous à la section « Entrée d'alerte ». (nago 53)

9. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

- Après qu'une alarme pour la détection de défocalisation est générée, si vous voulez recevoir une alarme pour la détection de défocalisation à nouveau, vous devez revenir à un état stable au moins une fois. Les exemples de retour à un état stable sont les suivants.

-La case à cocher Détection de défocalisation est désactivée
-L'identification vidéo est disponible, car le focus simple est activé
-Si un objet dans la vidéo se déplace à une position à laquelle une bonne mise au point est assurée et donc un
lempérament identifiable est délecté

Dans les cas suivants, les performances de détection du fou pourraient être altérées ou un dysfonctionnement pourrait survenir.

-Environnement de contrôle monotone, environnement nocturne ou à faitle éclairage
-Changements soudains de l'éclairage (par exemple l'extinction de la lumière intérieure)
-Objectif bloqué par un objet large qui couvre la quasi-totalité de l'écran
-Modifie l'objet cible en changeant la position de la caméra.

écran de configuration

Détection de brouillard

Vous pouvez configurer les paramètres pour générer un signal d'évènement lorsque du brouillard est détecté.

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur .
3. Sélectionnez ou non «Activer la Détection de brouillard».
4. Contigurez les paramètres de chaque élément.

- Niveau de détection : une alarme est générée si le niveau actuel est supérieur au niveau de détection configuré.

• Sensibilité : plus l'intensité est élevée, plus le graphique de niveau supérieur est produit pour la même vidéo.
  • Durée minimum (s) : une alarme est générée si l'état de

niveau supérieur au niveau de détection reste en permanence pendant la durée minimale de surveillance configurée.

1. Configurez le calendrier de mouvement de l'événement et les conditions de mouvement de l'événement.
2. Defog : Specifies whether to use the fog removal function when fog is detected.

Pour obtenir de plus amples informations sur les options et . reportez-vous à la section > Entrée d'alerte < page 53>

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

- Après qu'une alarme pour la détection de brouillard est généré, si vous voulez recevoir une alarme pour la détection de brouillard à nouveau, vous devrez revenir à un état stable au moins une fois. L'amélioration vidéo après le retrait du brouillard n'est pas reconnue comme un état stable. Les exercices de retour à un état stable sont les suivants.

-La case à cacher Détection de brouillard est désactivée.

-La victée est identifiable car le brouillard ou la fumée disparaît.

- Dans les cas suivants, les performances de détection du fiou pourraient être alténées ou un dysfonctionnement pourrait survenir.

- Environnement de contrôle monotone, environnement nocturne ou à faible éclairage - Changements soudains de l'éclairage (par exemple l'extinction de la lumière intérieure)

-Objectif bloqué par un objet large qui couvre la quasi-totalité de l'écran

- Modifie l'objet cible en changant la position de la caméra.

1. Depuis le menu Configuration, sélectionnez l'onglet
2. Cliquez sur .
3. Sélectionnez ou non «Activer la détection faciale».

4. Définissez une et .

5. Zone d'intérêt : le signal d'événement peut se produira si un visage est détecté dans la zone où un polygone est configuré.

6. Zone exclue : le signal d'événement peut se produire si un visage est détecté à l'extérieur de la zone où un polygone est configuré.

7. Réglez le niveau de sensibilité.

8. Plus la sensibilité est élevée, plus la détection des visages est détaillée et précise.
9. Configurez le calendrier de mouvement de l'événement et les conditions de mouvement de l'événement.
10. Pour obtenir de plus amples informations sur les options et , reportez vous à la section «Entrée d'alerte > (page 53)
11. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Dans les cas suivants, les performances de détection de visage peuvent être allérées ou un dysfonctionnement peut se produire. -L'angle ou l'inclinaison du visage est différent de la direction d'imagerie (par exemple, appui renverse)

-La personne porte des accessoires qui couvrent le visage tels que des lunettes, des lunettes de soleil, un chapeau ou un masque
-Le visage est fou car la caméra n'est pas mise au point
-Durant la nuit ou dans un environnement à faible luminance
-La luminosité ou visage est anormale en raison de la direction d'éclairage, comme le rétroéclairage

IVA (analyse vidéo intelligente)

Vous pouvez configurer les paramètres pour générer un signal d'événement lorsqu'un mouvement ou une situation répondant aux règles d'événement spécifiées est détecté.

1. Depuis le menu Configuration, sélectionnez l'onglet
2. Cliquez sur .
3. Sélectionnez ou non .
4. Configurez les règles à détecter. Pour plus d'informations sur les paramètres, reportez-vous à la section "Configurer les règles d'analyse". Les règles configurables sont les suivantes.

- Passage : vous pouvez détecter un objet passant dans la direction sélectionnée sur une ligne virtuelle spécifiée.

- Intrusion : vous pouvez détecter l'émergence d'un objet en mouvement dans une zone virtuelle. - Saisir : détecte un objet entrant de l'extérieur vers l'intérieur de la zone virtuelle.

- Apparition (Disparition) : détecte un nouvel objet apparaissant dans une zone virtuelle, qui est surveillée pendant une période de temps spécifiée après que sa position soit fixe, ou détecte un objet fixe qui disparaît et n'est pas surveillé pour la durée de surveillance.

- Flânerie : décte un objet errant à l'intérieur de la zone virtuelle pendant plus longtemps que la durée de surveillance.

1. Sélectionnez les zones que vous ne souhaitez pas inclure dans l'analyse et les zones exclues.
2. Réglez le niveau de sensibilité et la taille d'intérêt (si nécessaire).
   Pour plus d'informations sur les paramètres, reportez-vous à la section "Paramètres communs".
3. Configurez le calendrier de mouvement de l'événement et les conditions de mouvement de l'événement.
4. Pour obtenir de plus amoles informations sur les options et . reportez vous à la section « Entrée d'alerte . (page 53)
5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Configurer les règles d'analyse

Vous pouvez configurer des règles d'analyse individuelles comme suit.

- Passage

1. Sélectionnez l'onglet .
2. Cliquez avec le bouton gauche de la souris sur l'écran pour spécifier le début et la fin de la ligne à la position désirée à détecter.
3. Sélectionnez une direction d'intérêt
4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
5. Pour supprimer les règles configurées, cliquez avec le bouton droit de la souris sur la ligne et cliquez sur le bouton [OK] dans la fenêtre contextuelle qui apparaît.

• Intrusion, Saisir, Sortie, Apparition (Disparition), Flânerie

1. Cliquez sur l'onglet .
2. Une zone peut supporter un polygone ayant jusqu'à 8 sommets. Après avoir créé un polygone en sélectionnant 4 sommets sur l'image, sélectionnez chaque ligne du polygone déjà fabriqué et vous pouvez ajouter jusqu'à 4 sommets supplémentaires pour créer le polygone souhaité.
3. Dans la zone virtuelle configurée, sélectionnez une catégorie d'analyse.
4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
5. Pour supprimer les règles configurées, cliquez avec le bouton droit de la souris sur la ligne et cliquez sur le bouton [OK] dans la fenêtre contextuelle qui apparaît.

Paramètres communs

Les réglages communs sont des réglages pour augmenter la précision de détection et minimiser les faux positifs, en fonction de l'environnement d'utilisation.

- Sensibilité

1. Sélectionnez l'onglet .

- Vous pouvez modifier la sensibilité de distinction de fond d'écran des mouvements.

Dans une situation ou les objets peuvent être clairement distingués des arrière-plans, réglez sur un niveau de sensibilité faible. Pour le scenario oppose, dans lequel il est difficile de distinguer des objets, comme dans une situation d'éclairage faible, réglez à un niveau élevé.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

- Taille

1. Sélectionnez l'onglet .
2. Pour chaque rectangle qui représente la taille minimale et la taille maximale, cliquez droit sur le sommet en bas à droite pour le déplacer et le redimensionner.

- Les mouvements inférieurs à la taille minimale spécifiée ou supérieurs à la taille maximale ne sont pas détectés. Pour éviter les délections inclontaires causées par de grands et petits bruits, définisez les dimensions de mouvement minimum / maximum appropriées en fonction de votre environnement. Notez que les mêmes mouvements sur le même emplacement pecuér être détectrés difficilement selon leur taills de détachon ; il est recommandé d'enversager et d'inclure la différence tolérable lors de la définition des taillles de détction minimale / maximale.

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Détection audio

Permet de détecter le son dépassant le niveau spécifié et de déclencher un événement en conséquence.

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur .
3. Sélectionnez ou non .
4. Réglez le niveau de son de la détection audio.

Plus le niveau est bas, moins le changement de son est détecté.

- Le niveau de détection audio est conçu pour normaliser les dernées d'entrée à une valeur comprise entre 1 et 100 et qui déacte le signal plus grand que le niveau de seuil. Il n'est pas lié au niveau de déciels (dEy).

Structure Units Structure Units Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Width Welding Units: 100% 200% 300% 400% 500% 600% 700% 800% 900% 1000% 1100% 1200% 1300% 1400% 1500% 1600% 1700% 1800% 1900% 2000% 2100% 2200% 2300% 2400% 2500% 2600% 2700% 2800% 2900% 3000% 3100% 3200% 3300% 3400% 3500% 3600% 3700% 3800% 3900% 4000% 4100% 4200% 4300% 4400% 4500% 4600% 4700% 4800% 4900% 5000% 5100% 5200% 5300% 5400% 5500% 5600% 5700% 5800% 5900% 6000% 6100% 6200% 6300% 6400% 6500% 6600% 6700% 6800% 6900% 7000% 7100% 7200% 7300% 7400% 7500% 7600% 7700% 7800% 7900% 8000% 8100% 8200% 8300% 8400% 8500% 8600% 8700% 8800% 8900% 9000% 9100% 9200% 9300% 9400% 9500% 9600% 9700% 9800% 9900% 100

1. Configurez le calendrier de mouvement de l'événement et les conditions de mouvement de l'événement.
2. Pour octenir de plus amples informations sur les actions et , reportez-vous à la section «Entrée d'alerte». (page 53)
3. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

- Sélectionnez

• Si le niveau audio détecté est trop cas, règlez le gain d'entrée audio à un niveau plus élevé dans
• Vous pouvez utiliser la fonction de détection audio lorsque la caméra est connectée à un périphérique d'entrée audio.

écran de configuration

Classification sonore

Vous pouvez configurer les paramètres pour générer un signal d'évenement en réponse à la détection d'une source sonore spécifiée.

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur .
3. Sélectionnez ou non «Activer la classification de sons».
4. Réglez le niveau d'énergie audio de la source sonore à classer. La valeur du niveau d'énergie pour l'audio d'entrée est mise à jour périodiquement de droite à gauche, et est tirée sur la zone. La classification des sources sonores n'est appliquée qu'à l'audio à un niveau supérieur à la valeur spécifiée.
5. Configurez les paramètres de chaque élément.

- Bruit réduit : spécifiez le statut .

• Si le bruit dans le milieu environnant est trop fort, dépassent 55 à 60€B, utilisez la fonction de réduction du bruit. Si la fonction de réduction du bruit est utilisée, la fonction de classification du son peut être dégradée ou peut fontomerer mal en fonction de l'environnement, car la source soncre d'origine est réculite. Si vous utilisez le titre de réduction de bruit dans un environnement silencieux. La fonction de classification des sources sonores peut être allérée.
• Catéories : sélectionnez une source soncre à classer.
  ■ Définition de la source sonore

-Son de cri : brut élevé généré par les humans, tel qu'un cri ou un hurlement par un adulte mâle / fenelle ou des enfants -Son de coup de feu : son de tir (excluant les coups de feu tirés rapidement et consecuils)

-Son d'explosion : bruit d'explosion soudaine qui est le résultat d'une action destructrice

-Son de verre brisé : bruit de bns de verre

1. Configurez le calendrier de mouvement de l'événement et les conditions de mouvement de l'événement.
2. Pour octenir de plus amoles informations sur les options et , reportez-vous à la section « Entrée d'alerte - (page 53)
3. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

- Dans

- Dans

-Plage de fréquence : 40 à 16 000 Hz
-Impéclance : 1 5000
-Sensibilité : 40 + 3 dB (7.1 - 14.1 mV)

- Dans les cas suivants, les performances de la classification des sources sonores peuvent être altérées ou rencontrer des dysfonctionnements.

-Les sons de coup de feu sont générés consécutivement, comme le son produit par une mitrailleuse plutôt que par un son à une seule prise.
-Le bruit est trop fort pour être distingué de la source sonare cible.
-2 sources sonores ou plus sont entrées simultanément.

-La classification de la source sonore est appliquée dans un environnement silencieux à l'aide de la fonction de suppression du brut
-Un son d'applaudissements ou de cris se fait entendre à une distance proche (à moins d'un mètre) de la camera
-Une source sonore forte qui n'appartient à aucune des catégories de source sonore telles que le son d'un avon ou d'une sirène est souclainement générée
-Le microphone externe n'est pas conforme aux specifications recommandées

58_ écran de configuration

Informations produit

1. Depuis le menu Configuration, sélectionnez l'onglet <Système (☐).
2. Cliquez sur .

3. Vérifiez les informations relatives à la caméra ou fournissez les détails selon l'environnement réseau.

4. Modèle : nom du modèle du produit.

5. Numéro de série : numéro de série du produit
   Nom de l'appareil : Indiquez un nom de périphérique oui s'affichera sur l'écran Direct.
   Emplacement : Permet de spécifier l'emplacement de la caméra à installer.
   Description : Fournissez les informations détaillées sur l'emplacement de la caméra.
   Note : Fournit une explication relative à la caméra pour une meilleure compréhension.
   Langue : Sélectionnez la langue de votre choix pour l'affichage à l'écran de Web Viewer.

La langue par défaut est définie sur .

1. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].

Mise à niveau / Redémarrage

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur .
3. Sélectionnez chaque élément et réglez-le convenablement.

- Mise à niveau : Effectue la mise à niveau du système. Lors de la reconnexion, la visionnause Web ne fonctionnera pas normalement si le cache du navigateur n'est pas complètement nettoyé.

Paramètres par défaut : Réinitialise toutes les informations de configuration, y compris les réglages de l'appareil aux paramètres d'usina. (Tourefois, les journaux ne sont pas réinitialisés)
- Cochez la case et les paramètres autres que les paramètres réseau et les paramètres d'ouverture de la plate-forme seront réinitialisés.
- Le système d'adressage IP sera réglé par défaut sur DHCP si vous réinitialisez la caméra. Si aucun serveur DHCP n'est trouvé, les réglages précédents seront automatiquement restaurés.

- Configuration sauvegarde et restauration : Sauvegarde les réglages du système actuel avant d'effectuer un processus de restauration. Le système redémarre automatiquement après la sauvegarde ou la restauration.

• Redémarrer : Redémarre le système.

Pour réaliser une mise à niveau

1. Cliquez sur [Parcourir ( _ )] pour spécifier un fichier à mettre à niveau.
2. Cliquez sur [Mise à niveau].
3. Une barre de progression "Mise à niveau" vous invitera à indiquer l'état de la mise à niveau.
4. La mise à niveau terminée, le navigateur se ferme et la caméra redémarre.

- La procédure de mise à niveau peut nécessiter un maximum de 10 minutes. Si le processus de mise à niveau est interomou, la mise à niveau ne sera pas complètement terminée.

• Pendant le redémarrage du système, le visionneur Web ne peut pas y accéder.
• Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Hanwha Techwin.

Pour sauvegarder les réglages actuels

1. Cliquez sur [Sauvegarde].

Un fichier au format ".bin" est enregistré dans "Library" -> "Document" -> "Downloads".

Pour restaurer les réglages de sauvegarde

1. Pour restaurer les réglages de sauvegarde, cliquez sur [Restauration].
2. Sélectionnez un fichier de sauvegarde de votre choix.

- Si vous effectuez la sauvegarde ou la restauration, le navigateur Web se fermera et la caméra redémarrera.

- Si vous essayez de récupérer le fichier de configuration sauvegardé dans un autre modèle, certaines fonctions peuvent ne pas fonctionner correctement et vous devez changer le réglage manuellement.

Journal

Vous pouvez consulter le journal système ou le journal des erreurs.

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur .

3. Sélectionnez un type de journal.

4. Journal d'accès : Vous pouvez vérifier les informations du journal qui contiennent les accès de l'utilisateur et le temps d'accès.

5. Journal du système : Vous pouvez consulter les journaux système dans lesquels sont consignées toutes les modifications du système, notamment les informations relati
   Journal d'éven. : Vous pouvez vérifier les journaux des événements, notamment pour les informations relatives à l'heure.

6. Depuis la liste des journaux de droite, sélectionnez un élément à rechercher.

7. Si vous sélectionnez dans le coin supérieur gauche de la iste découlante, tous les journaux correspondants au type de journal applicable seront affichés.
8. Si une page ne peut pas afficher l'ensemble des journaux disponibles, servez-vous des boutons du bas pour passer à l'élément suivant ou revenir sur le précédent ou aller sur le dernier élément.
9. Cliquez sur le bouton pour enregistrer toutes les données du journal pour le mode actuellement sélectionné dans la « valeur d'horodatage créée par la caméra dans le fichier mode/nam-mode-camera.txt » du dossier de téléchargement du navigateur.

- Chaque page affiche 15 journaux, le plus récent apparaissant en haut de la liste.

- Chaque journal contient jusqu'à 1000 enregistrements et après chaque 1000 enregistrements, le journal le plus ancien est suppriné et un nouvel enregistrement est généré.

CONFIGURATION DU PLATE-FORME OUVERTE

Plate-forme ouverte

Un utilisateur peut installer une application sur sa caméra pour exécuter des tâches supplémentaires.

1. Depuis le menu Configuration, sélectionnez l'onglet .
2. Cliquez sur .
3. Cliquez sur le bouton [Parcourir] pour sélectionner le fichier *cap dans le dossier de l'utilisateur.
4. Cliquez sur le bouton [Installer] pour installer l'application.

5. L'information de l'application installée est affichée dans la liste.

6. Désinstaller : Supprime les applications installées ou en cours d'exécution.

7. Application Go : Vous serez redirigés vers la page app, de chaque application.
   • Démarrage : Lance une application installée.
8. Arrêt : Interrompt une application en cours d'exécution.
9. Santé : Affiche les applications en cours d'exécution, le taux d'occupation des ressources, le fil et le temps d'exécution, etc.
10. Priorité : Établit la priorité des applications en cours d'exécution.
    Si le taux d'utilisation des ressources de la caméra (incluant les tâches et applications principales) dépasse 80 %, l'arrêt d'une application en cours d'exécution sera forcé. Dans ce cas, la priorité définie par l'utilisateur est utilisée pour déterminer quelle application devra être arrêtée en premier.
11. Démarrage auto : Lorsque l'alimentation ou les tâches principales de la caméra sont actives, une application pour laquelle l'exécution automatique a été activée démarrera automatiquement.

12. Gestionnaire de tâches : Affiche le taux d'occupation des ressources d'une application en cours d'exécution dans votre caméra.

13. Utilisation de la mémoire (%) : Taux d'utilisation de la mémoire pour chaque application.

14. Utilisation du CPU (%) : Taux d'utilisation de l'UG pour chaque application.
15. Compte de processus : Nombre de processus créés pour chaque application.
16. Durée : Temps total d'exécution pour chaque application.
17. Tuer la tâche : Ferme une application.
18. Utilisation totale : Taux d'occupation total des ressources de la caméra (incluant les tâches et applications principales).

- Si vous avez des questions à propos de l'utilisation ou l'installation, consultez le site web de Techwin.

annexes

spéciFications

Éléments		Description
		XNO-6120R XNV-61	20R XNV-6120
Vidéo	Système imageur 1/2.8" 2M C VOS
	Nombre total de pixels	1945(%) x 1109(%) 2.16M
	Nombre de pixels réets	1945(%) x 1097(%) 2.13M
	Système de balayage Progressive
	Luminosité minimale	Couleur : 0.03 Lux(1/30sec, F1.6)N / B : 0 Lux (LED IR activée)	Couleur : 0.03 Lux(1/30sec, F1.6)N / B : 0 Lux (LED IR activée)	Couleur : 0.03 Lux(1/30sec, F1.6)N / B : 0.003 Lux(1/30sec, F1.6)
	Rapport signal / bruit 50dB
	Sortie vidéo	CVSS : 1,0 Vp-p / 750 composite, 720x450(N), 720x570(P), pour l'installationUSB : UTILISATION de micro type B: 1250x720, pour installation
Objectif	Longueur focale(facteur zoom)	5.2~62.4mm (12X optique)
	Ouverture relative maxd F1.6 (large) - F3.0 (télé)
	Champ de vision angulaire	L : 54.58(%) X 32.19(%) X 61.40(D)T : 5.30(%) X 3.00(%) X 6.06(D)
	Distance minimale de l'objetà l'objectif	1.5m 2.1m
	Contrôle de la mise au point	Auto / manuel / One shot AF
	Type d'objectif DC Auto Iris
	Type montage Type embarque
Panoramique /Inclinaison /Rotation	Plage de panoramique	0° ~ +354°
	Plage d'orientation - 0° ~ +75°
	Plage de rotation - 0° ~ +355°

Éléments		Description
		XNO-6120R XNV-6	20R XNV-6120
Opérationnel	Longueur visiblè	70m		-
	Titre de caméra	Désactivé / Activé (Afichage jusqu'à 55 caractères)- WW - Anglais / Numérique / Caractères spéciaux- Usuel : Pluseurs lignes (Max 5), Couleur (Girs / Vert / Bleu / Noir / Blanc),Transparence, Mise à l'échelle automarique suivant la résolution
	Jour et Nuit	Auto (IGR) / Couleu / IVB / Externe / Programme
	Compensation derétroéclairage	Amêt / BLC / HLC (Masquage / Gradation) / WDR
	Large gamme dynamique	150dB
	Amélioration du contraste	SSDR (Désactivé / Activé)
	Réduction du bruit numérique	SSNRS (Filtre bruit 20+30) (Désactivé / Activé)
	Stabilisation d'Imagenumérique	Amêt / Marche
	Dénébulliser	Auto/Manuel/Amêt
	Détection mouvement	Amret / Marche (8ea. zones polygonales 8points)
	Masque de confidentialité	Désactivé / Activé (32ea. zones polygonales)- Couleur : gris. vert. rouge, bleu, noir, blanc- Mosaique
	Contrôle du gain	Désactivé / Fable / Moyen / Éevé
	Balance Blancs	ATW / ANC / Manual / Intérieur / Extérieur (Mercure et sodium inclus)
	Contraste	Ajustement de niveau
	Vitesse d'obturateurélectronique	Minimum / Maximum / Anti scintillement (2 - 1/12000soc)
	Zoom numérique	24X
	Préréglage	300EA
	Faire pivoter l'image	Retournier : Désactivé / ActivéMiroir : Désactivé / ActivéCamidor : 90° /270°

annexes

Éléments		Description
		XNO-6120R XNV-6 | 20R XNV-6120
Opérationnel	Vidéo & Analyse vidéo et audio	Attération, Flanerie, Détection directionnelle, Détection de délocalisation, Détection de brouillard, Ligne virtuelle, Entrée / Sortie, Apparaître / Disparaître, Détection audio, Détection de visage, Détection de mouvement. Classification du son
	E/S alarme Entrée 1oa / Sortie 1oa
	Déclonchements d'alarme	Entrée d'alarme, détection de mouvement, analyse vidéo et audio, déconnexion réseau
	Événements d'alarme	• Télétransmission de fichiers via FTP, E mail• Notification par e-mail• Stockage local(SD/SDHC/SDXC) ou enregistrement NAS de l'événement (déclonchours d'alarme)• Sortie externe• Preset
	Entrée audio	Sélectionnable (contrée mic/contrée ligne)Tension d'alimentation : 2,5 V CC (4 mA), impédance d'entrée : envir, 2 k Chms
	Sortie audio Sortie de ligne (3 mm mono jack), sortie maximale : 1Vrms
	Compteur de pixels Assistance
Réseau	Ethernet RJ-45 (10"100BASE-T)
	Format de compression vidéo	H.265/H.264 (MPEG-4 Part 10(WVC) : format principal/format de base/haute qualité Motion JPEG
	Résolution	1920x1080 / 1280x1024 / 1280x960 / 1280x720 / 1024x768 / 800x600 / 800x445 / 720x576 / 720x480 / 640x480 / 640x360 / 320x240
	Vitasse d'enregistrement max.	H.265/H.264 : Max. 60 ips dans toutes les résolutionsMotion JPEG : Max. 30 ips dans toutes les résolutions
	Smart Codec	Mode manuel (fonction de la zone : Sea)
	WiseStream II	Assistance
	Réglago de la qualité vidéo H.264/H.265/MJPEG - Contrôle du niveau de débit binaire cible
	Méthode de contrôle du débit binaire	H.264/H.265 : CBR ou VBRMotion JPEG : VBR

Éléments		Description
		XNO-6120R XNV-6	20R XNV-6120
Réseau	Fonction de lecture en transit Lecture en transit multiplo (Jusqu'à 10 profils)
	Format de compression audio	G.711 μ-law /G.726 sélectionnableG.726 (ADPCM) 8 kHz, G.711 8 kHzG.726 : 16 kb/s, 24 kb/s, 32 kb/s, 40 kb/sAAC-LC : 45Kbps à 16KHz
	Communication audio Bidirectional
	IP IPv4, IPv6
	Protocole	TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS,DHCP, PPPoE, FTP, SMTP, ICMP, ICMP, SNMPv1/v2pv3(MIB-2), AIP, DNS, DONS,QoS, PIM-SM, UPnP, Bonjour
	Sécurité	Authentification de l'identifiant HTTPS(SSI.)Authentification de l'identifiant en abrégéFiltrage de l'adresse IPJournal d'accès des utilisateursAuthentification 802.1X (EAP-TLS, EAP-LEAP)
	Méthode de lecture en transit Diffusion individuelle / multiple
	Nombre maximal d'utilisateurs en accès	20 utilisateurs max en mode Diffusion individuelle
	Edge storage	2 fontes SO / SDHC / SDXC (jusqu'à 512 Go)- Enregistrement en continu (1ère lente à 2ème lente)- Les images de mouvement enregistrées dans la carle mémoire SO / SDHC /SDXC peuvent être téléchargées,NAS (Serveur de stockage en réseau (Network Attached Storage))PC local pour l'enregistrement instantané
	Interface de programmation de l'application	ONWIF Profile S/GSUNAPI 2.0 (HTTP API)Plate-forme ouvanta Wisenet

Éléments		Description
		XNO-6120R XNV-6	20R XNV-6120
Réseau	Langue de la page Web	Anglais, Coréen, Français, Alemand, Espagnol, Italien, Chinos, Russe, Japonais. Suéciois, Portugais. Tchègue, Polmas, Turc, Néerlandais, Hongrois, Grec
	Web Viewer	Système d'exploitation pris en charge : Windows 7 / 8.1 / 10, MAC OS X 10.10, 10.11, 10.12Visualiseur Web sans plug-inNavigateurs Web supportés : Google Chrome 56, MS Edge 39, Mozilla Firefox 49(supporté uniquement sur Window 64bit) . Apple Safari 10 (supporté uniquement sur Mac OS X)Visualiseur avec plug-inNavigateurs Web supportés : MS Explorer 11, Apple Safari 10 (supporté uniquement sur Mac OS X)
	Logiciel de gestion centrale CMS	SmartViewer
Environnemental	Température / Humidité de fonctionnement	-40°C -- +55°C (-40°F -- -131°F) / Moins de 90 % d'humidité* Le démarrage devrait être effectué au-dessus -35°C
	Température / Humidité de stockage	-50°C -- +50°C (-58°F -- +140°F) / Moins de 90 % d'humidité relative
	Protection captage IP67, IP66	NEMA 4X
	Résistance au vandalisme IK10
Électrique	Tension d'entrée / Courant 24V	CA, 12V CC, PoE (IEEE802.3af classes3)
	Consommation d'énergie	24V CA : Max 14.5W12V CC : Max 12.5WPoE : Max 12.9BW	24V CA : Max 14W12V CC : Max 11.5WPoE : Max 12.9BW	24V CA : Max 8.2W12V CC : Max 7WPoE : Max 7.8W
Mécanique	Coulour / Matéralu Gris foncé	aluminium boire / aluminium
	Dimensions (0xH) 0147.5 x H	68,6mm @160 x H128,5mm
	Poids 2,175g 995g 995g

vue Du proDuit

Xno-6120r

Unité : mm (pouce)

résolution De proBlèmes

PROBLÈME SOLUTION
Lorsqu'un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le pilote de microphone a été réglé sur le piote Reallex, Instaliez le périphérique audio haute définition (piote par défaut Windows) ou le pilote tiers comme pilote de microphone.
Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-in sur Safari via HTTPS.	• Dans la fenêtre d'authentification contexto illo affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confluence lors de la connexion à l'adresse IP du visualiseur Web désigne". • Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivant" dans la fenêtre de message ci-dessous, appuyez sur la touche de commande + Q pour quitter le navigateur Safari puis recommencer et suiver les procédures indiquées ci-dessus.
Je n'al pas accès à la caméra à partir d'un navigateur Internet.	• Vérifier pour s'assurer que les paramètres de réseau de la caméra sont approciés.• Vérifier pour assurer que tous les câclos de réseau ont été correctement connectés.• Si elle est connectée en utilitant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Prouleur large bande, vérifier que le renvoi de port est configuré correctement.
Le visionneur a été déconnecté pendant le suivi.	• Les visionneurs connectées se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connexions de réseau.• Si la caméra est connectée par un réseau PPPoE, I est possible que le visionneur se déconnecte en raison de mauvaises conditions de réseau.
La caméra connectée au réseau n'est pas détectée dans le programme d'Installateur IP.	• Désactiver les paramètres de pare-feu sur votre PC et chercher de nouveau la caméra.
Chevauchement d'images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multidifusion unique au lieu d'adresses différentes. Si une adresse unique est utilisés pour des caméras multiples, les images peuvent se chevaucher.
Aucune Image n'apparaît.	• Si la méthode de transmission est configurée sur multidifusion, vérifier si'y a un rouleur qui prend en charge la multidifusion dans le LAN sur lequel la caméra est connectée.
La voix n'est pas enregistrée même si les paramètres d'entrée audio sont configurés.	• Vous devez activer la case à cocher <Entrée audio> dans <Basic> -
	• Vérifiez les réglages selon la séquence suivante :A. Vérifiez les réglages <Date et heure>.B. L option <Détection mvt> doit être réglée sur <Activer>.C. Vérifiez si l option <E-mail> du menu <Config, évén> est cochée avant utilisation.
Aucun signal n'est détecté au port Emission d'alerte, même en cas de génération d'un événement d'analyse vidéo intelligente.	• Vérifiez les réglages de port de sortie de l'alarme.
Impossible d'effectuer un enregistrement sur la carte mémoire Micro SD.	• Vérifiez que la carte mémoire n'est pas déréciseuse.
La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement.	• Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d'autres appareils n'est pas garanti sur cette caméra.• Formatez la carte mémoire à nouveau sous le menu <Configuration> → <Événement> → <Stockago>.
Impossible d'enregistrer sur le système NAS.	• Assurez-vous que l'information enregistrée dans le système NAS soit correcte.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'adresse IP du NAS est valide.• ID/mot de passe du NAS est valide.• Assurez vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.• Les itame SMB/CIFS du NAS ne sont pas coches.• L'adresse IP du NAS et celle de la caméra ont le même format.Ex) La valeur initiale du masque de sous réseau du NAS et de la caméra est 255.255.255.0.Si l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1-192.168.20.255.• Vérifiez si vous avez tenté d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou sauvogards.• Assurez vous d'avoir utilisé l'equipement NAS recommande.

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.

Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris les interférences susceptibles de causer un mauvas fonctionnement. Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A conformément à la partie 15 des Régamentations FCC. Ces limites sont élaborées pour faumir un dégré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiochenloques.

Le fonctionnement de cet équipement au sein d'une zone residentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de contigor l'interférence à ses propres frais.

Hanwha Techwin se soucle de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre on œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Cs symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni nos accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être letés avec les autres déchets ménagers. Le mise au rebut incontrôlée des déchets présentant des risques environnementaux et de sante publique, veuiller séparer vos produits et accessoires usages des autres déchets. Vous favoriserer ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacler le magasin leur ayant vendu le produit ou à se renseigner autres des autoris locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacler leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchats professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte selective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres d'ochets ménagers. L'indication éventuelle ces symbolles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la sante humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Head Office

6, Pangyo-ro 319 beon-gil, Bundang-gu, Seongnam-si,
