Type de produit	Drone quadricoptère nano
Marque	Revell
Modèle	XS Nano Quad
Alimentation du drone	Batterie rechargeable intégrée (LiPo)
Alimentation de la télécommande	2 piles AA (non fournies)
Autonomie estimée	5 à 7 minutes
Portée estimée	30 à 50 mètres
Fonctions de vol	Décollage, atterrissage, avant/arrière, latéral, rotation, équilibrage, calibrage
Indicateur batterie faible	LED clignotantes
Calibrage	Manuel : placer les gaz en bas à droite, basculer le manche droit 5-6 fois
Hélices	4 hélices distinctes : avant droite blanche (A), arrière droite noire (B), avant gauche blanche (B), arrière gauche noire (A)
Sécurité	Ne pas voler avec batterie faible ; poser sur surface horizontale pour initialisation
Entretien	Nettoyer avec un chiffon doux ; vérifier l'état des hélices
Contenu de la boîte	Drone, télécommande, notice d'utilisation
Dimensions estimées	Environ 10 x 10 x 3 cm
Poids estimé	Environ 20 g
Fréquence	2,4 GHz
Gyroscope	Intégré
Niveau requis	Débutant
Réparabilité	Remplacement des hélices possible

FOIRE AUX QUESTIONS - XS Nano Quad Revell

Que faire si les hélices ne tournent pas ?

Vérifiez que l'interrupteur ON/OFF de la télécommande est sur ON et que la batterie du drone est chargée. Si la télécommande utilise des piles, assurez-vous qu'elles sont correctement insérées et non déchargées.

Pourquoi le drone s'arrête-t-il en vol et perd-il de l'altitude ?

La cause la plus fréquente est une batterie trop faible. Rechargez la batterie du drone avant de voler à nouveau. Les LED clignotent lorsque la batterie est presque déchargée.

Le drone ne répond pas aux ordres de la télécommande, que faire ?

Vérifiez que l'interrupteur ON/OFF est sur ON, que les piles de la télécommande sont correctement insérées et non déchargées. Si le problème persiste, réinitialisez la connexion en éteignant puis rallumant le drone et la télécommande.

Le drone tourne sur son axe vertical, que dois-je faire ?

Cela peut être dû à une disposition incorrecte des hélices. Vérifiez que les hélices sont montées selon les marquages (A et B) et dans les positions correctes : avant droite blanche (A), arrière droite noire (B), avant gauche blanche (B), arrière gauche noire (A).

Comment calibrer le drone ?

Allumez la télécommande et le drone. Posez le drone sur une surface horizontale. Placez la commande des gaz (manche gauche) en bas à droite et maintenez. Ensuite, basculez le manche droit de gauche à droite rapidement 5 à 6 fois. Les LED clignotent brièvement pour confirmer le calibrage.

Comment équilibrer le drone en vol ?

Si le drone dérive latéralement, utilisez le compensateur de roulis (trim) dans la direction opposée. S'il dérive vers l'avant ou l'arrière, utilisez le compensateur de tangage. Si le drone tourne sur lui-même, atterrissez et laissez le manche gauche en position neutre pendant 3 secondes pour un équilibrage automatique.

Comment remplacer une hélice endommagée ?

Retirez délicatement l'hélice défectueuse de l'axe. Assurez-vous de remplacer avec la bonne hélice selon le marquage (A ou B) et la couleur (blanche pour avant, noire pour arrière). Placez la nouvelle hélice sur l'axe en la poussant doucement.

Combien de temps faut-il pour charger la batterie du drone ?

Le temps de charge n'est pas spécifié dans la notice, mais pour une batterie LiPo de type nano, comptez environ 30 à 60 minutes. Utilisez le chargeur fourni et ne laissez pas la batterie sans surveillance pendant la charge.

Quelle est la portée maximale de la télécommande ?

La notice ne précise pas de portée exacte. Pour un nano drone, la portée est généralement d'environ 30 à 50 mètres. Restez dans le champ visuel et évitez les obstacles.

Puis-je voler à l'extérieur ?

Oui, mais par faible vent car le drone est léger et peut être déséquilibré par des rafales. Évitez les zones avec des obstacles. Volez toujours dans le respect des règles de sécurité et des réglementations locales.

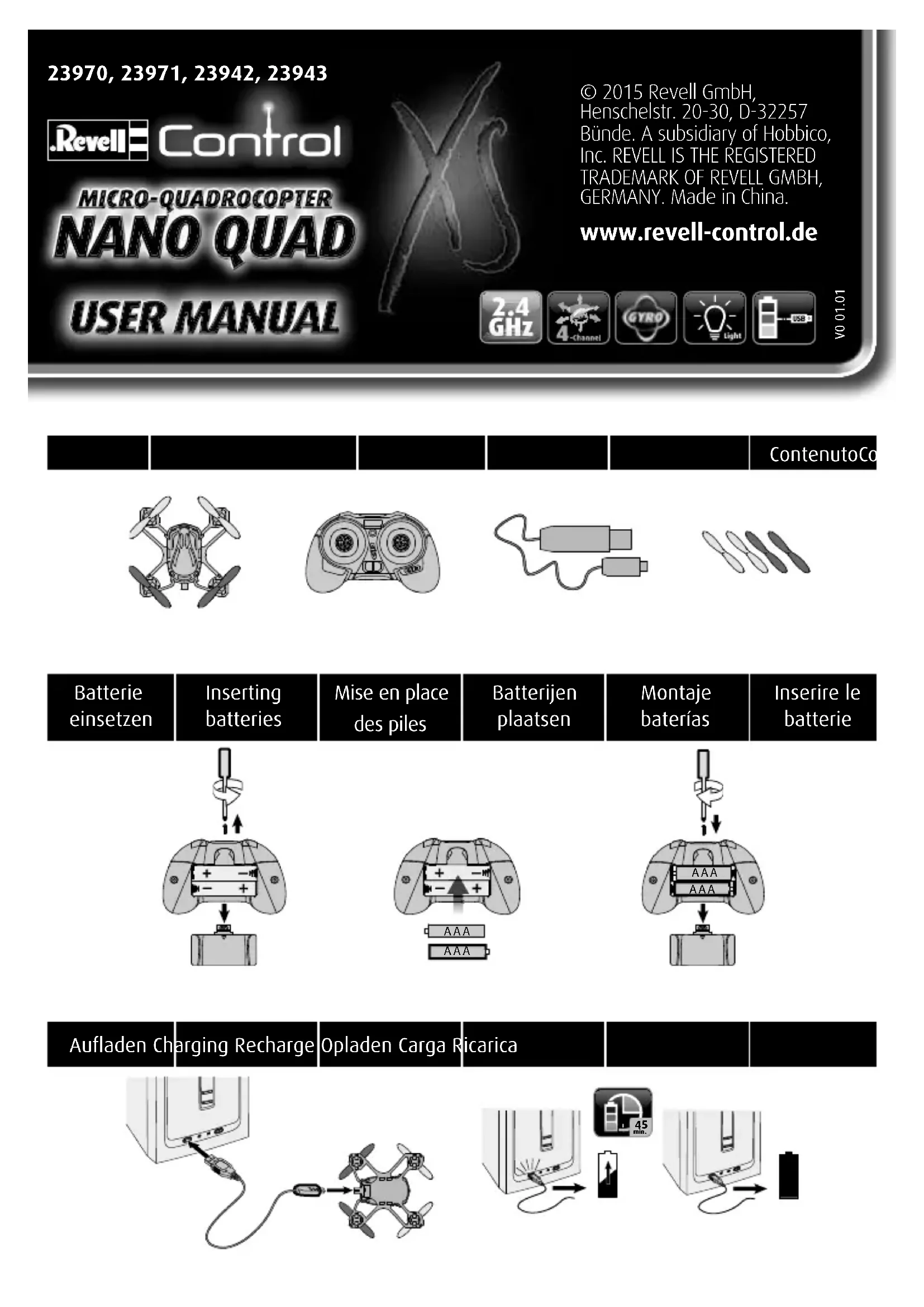

MODE D'EMPLOI XS Nano Quad Revell

Mise en place des piles

Batterijen plaatsen

Montaje baterías

Inserire le batterie

La commande des gaz (régulateur de gauche de la radiocommande) doit être positionnée vers le bas avant la mise sous tension (1A). Ensuite, mettre l'interrupteur ON/OFF de la télécommande sur la position « ON » et la diode témoin clignote (1B). Lorsque vous mettez le quadricoptère sous-tension, les DEL commencent à clignoter. Poser le quadricoptère au sol de sorte que la queue soit orientée vers le pilote (1C). Le quadricoptère a besoin de quelques secondes pour initialiser de gyro et pour établir la connexion avec la télécommande. Dès que les témoins lumineux du quadricoptère s'allument en continu, la connexion à la télécommande est établie.

Attention ! Le quadricoptère doit impérativement être posé sur une surface horizontale - la position neutre de l'électronique de commande est orientée vers le sol !

2 PILOTAGE

Remarque : Pour un comportement de vol calme du quadricoptère, des ajustements infimes au niveau des régulateurs suffisent ! Les indications de direction sont valables en observant le quadricoptère de l'arrière. Si le quadricoptère vole en direction du pilote, il doit être piloté dans la direction opposée.

2A Diriger le levier gauche légèrement vers l'avant pour décoller ou gagner de l'altitude. Diriger le levier gauche vers l'arrière pour atterrir ou réduire l'altitude de vol.
2B Diriger le levier droit légèrement vers l'avant pour voler en marche avant. Diriger le levier droit légèrement vers l'arrière pour voler en marche arrière.
2C Diriger le levier droit légèrement vers la gauche pour voler vers la gauche. Diriger le levier droit légèrement vers la droite pour voler vers la droite.
2D Diriger le levier gauche vers la gauche pour faire pivoter le quadricoptère vers la gauche. Diriger le levier gauche vers la droite pour faire pivoter le quadricoptère vers la droite.

ÉTAT DE LA BATTERIE :

- Si les témoins lumineux à DEL clignotent, la batterie est presque déchargée. Pour ne pas chuter en vol, entamer une phase de chargement !

3 ÉQUILIBRAGE DE LA COMMANDE

Un équilibrage correct est la condition de base requise pour un comportement de vol irréprochable du quadricoptère. La syntonisation est simple, mais nécessite un peu de patience et de doigté. Veuillez suivre scrupuleusement les instructions suivantes : diriger légèrement la commande des gaz vers le haut et faire monter le quadricoptère à une hauteur de 0,5 à 1 mètre.

3A Si le quadricoptère se déplace de lui-même, rapidement ou lentement, vers la gauche ou vers la droite ...

pousser graduellement le compensateur de roulis dans la direction opposée.

3B Si le quadricoptère se déplace de lui-même, rapidement ou lentement, vers l'avant ou vers l'arrière ...

pousser graduellement le compensateur de tangage vers le bas. Si le quadricoptère se déplace en arrière, pousser graduellement le compensateur de tangage vers le haut.

Si le quadricoptère tourne de lui-même sur son axe, rapidement ou lentement, ... atterrir et laisser le levier gauche en position neutre pendant 3 secondes – la compensation s'effectue automatiquement.

4 CALIBRAGE

Lorsque le quadricoptère dévie en vol (embardées) ou s'il est difficile de l'équilibrer, essayez de le calibrer. Pour ce faire, allumez la radiocommande et le quadricoptère (voir mode d'emploi) et posez le modèle sur une surface horizontale. La commande des gaz (régulateur de gauche de la radiocommande) doit être positionnée vers le bas. Maintenant, placez la commande des gaz complètement en bas et à droite, puis maintenez-la dans cette position. Ensuite, basculez le régulateur de tangage et roulement (celui de droite sur la télécommande) de gauche à droite, rapidement, 5 à 6 fois. Les DEL du quadricoptère clignotent brièvement. Le calibrage est alors terminé.

5 CHANGEMENT DES HÉLICES

Si les pales du quadricoptère sont endommagées et doivent être remplacées, procéder comme suit :

- Avant le montage, veiller à ne pas intervertir les hélices. Le quadricoptère est équipé de 4 hélices différentes qui se distinguent par leur couleur et leurs marquages sur la partie inférieure :

- avant droite : blanche, marquage A

• arrière droite : noire, marquage B

- avant gauche : blanche, marquage B

• arrière gauche : noire, marquage A

- Retirer délicatement l'hélice défectueuse de l'axe.

- Placer délicatement la nouvelle hélice sur l'axe.

DÉPANNAGE

Problème : Les hélices ne bougent pas.

Cause : · L'interrupteur ON/OFF est sur la position "OFF".

• La batterie est trop faible ou vide.

Solution : · Mettre l'interrupteur ON/OFF sur la position "ON".

- Recharger la batterie.

Problème : Le quadricoptère s'arrête sans raison apparente pendant le vol et perd de l'altitude.

Cause : · La batterie est trop faible.

Solution : · Recharger la batterie.

Problème : Le quadricoptère ne répond pas aux ordres de la radiocommande.

Cause : · L'interrupteur ON/OFF est sur la position "OFF".

- Les piles ne sont pas correctement insérées.

- Les piles sont déchargées.

Solution : · Mettre l'interrupteur ON/OFF sur la position "ON".

• Vérifier que les piles sont correctement insérées.

- Insérer de nouvelles piles.

Problème : Le quadricoptère ne fait plus que tourner autour de son axe vertical, culbute lors du décollage ou ne décolle pas.

Cause : · Disposition incorrecte des hélices.

Solution : · Installer les hélices tel que décrit dans le mode d'emploi.
