Type de produit Arroseur escamotable à turbine
Marque Rain Bird
Modèle 5004PC
Fabricant Rain Bird, 900 Rue Ampère, BP 72000, 13792 Aix-en-Provence Cedex 3, France
Pression d'eau recommandée 1,7 à 8 bar (selon buse et configuration)
Portée maximale Jusqu'à 15,2 m (avec buse standard à 4,5 bar)
Débit 0,25 à 2,19 m³/h (selon buse et pression)
Réglage du secteur De 40° à 360° (réglable par tournevis)
Réglage de la portée Réduction jusqu'à 25 % (via vis brise-jet)
Angle du jet Angle standard (non spécifié)
Mécanisme d'arrêt Disponible sur modèles 5000 Plus (rotation à 180°)
Matériau Plastique technique résistant aux UV
Accessoires inclus Buse standard, pastille d'identification, outil de réglage
Type d'installation Encastré (escamotable)
Entretien Nettoyage régulier des buses et du filtre
Réparabilité Pièces détachées disponibles : buses, vis brise-jet, pastille d'identification, joints
Utilisation Arrosage de pelouses, jardins et espaces verts

FOIRE AUX QUESTIONS - 5004PC RAIN BIRD

Comment installer et retirer la buse sur le Rain Bird 5004PC ?
Pour installer la buse, introduisez l'outil dans la cavité de soulèvement, tournez à 90° et soulevez la tige. Insérez la buse et serrez la vis brise-jet dans le sens horaire. Pour retirer, dégagez la vis, placez un tournevis sous la languette et faites levier.
Comment régler le secteur d'arrosage (cercle) ?
Tournez le porte-buse jusqu'à la butée gauche. Insérez un tournevis dans l'orifice de réglage du secteur. Tournez dans le sens horaire (+) pour agrandir (max 360°) ou antihoraire (-) pour réduire (min 40°). Chaque tour complet ajoute/retire 90°.
Comment réduire la portée de l'arroseur ?
Insérez un tournevis dans la fente de réglage de portée (vis brise-jet). Tournez dans le sens horaire pour réduire la portée (jusqu'à 25 %) ou antihoraire pour l'augmenter.
Comment arrêter complètement un arroseur 5000 Plus ?
Insérez un tournevis dans la cavité d'arrêt. Tournez à 180° dans le sens horaire pour couper le débit. Pour réactiver, tournez de 180° en sens antihoraire.
Quelles sont les pressions d'eau recommandées pour le 5004PC ?
Les performances sont données pour une pression d'entrée de 1,7 à 8 bar. La portée et le débit varient selon la pression et la buse utilisée.
Quelle est la portée maximale de cet arroseur ?
Avec une buse standard et une pression de 4,5 bar, la portée peut atteindre 15,2 m. La portée minimale est d'environ 10,1 m à 1,7 bar.
Comment identifier la buse installée ?
Utilisez la pastille d'identification de la buse. Insérez-la dans l'ouverture au-dessus de l'arroseur pour indiquer le type de buse.
Que faire si l'arroseur ne tourne pas ou ne s'escamote pas ?
Vérifiez que la pression d'eau est suffisante (min 1,7 bar). Si l'arroseur ne tourne pas facilement vers la gauche, tournez-le d'abord vers la droite jusqu'au point d'inversion. Nettoyez la buse et le filtre si nécessaire.
Comment nettoyer l'arroseur Rain Bird 5004PC ?
Retirez la buse et nettoyez-la avec de l'eau claire. Vérifiez le filtre en entrée d'eau. Utilisez un tournevis pour desserrer la vis brise-jet si obstruée.
Où trouver des pièces de rechange pour le 5004PC ?
Les pièces détachées (buses, vis brise-jet, pastilles, joints) sont disponibles auprès de Rain Bird ou de revendeurs agréés. Contactez Rain Bird France au 04 42 24 44 61.

Questions des utilisateurs sur 5004PC RAIN BIRD

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Programmateur d'arrosage au format PDF gratuitement ! Retrouvez votre notice 5004PC - RAIN BIRD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5004PC de la marque RAIN BIRD.

MODE D'EMPLOI 5004PC RAIN BIRD

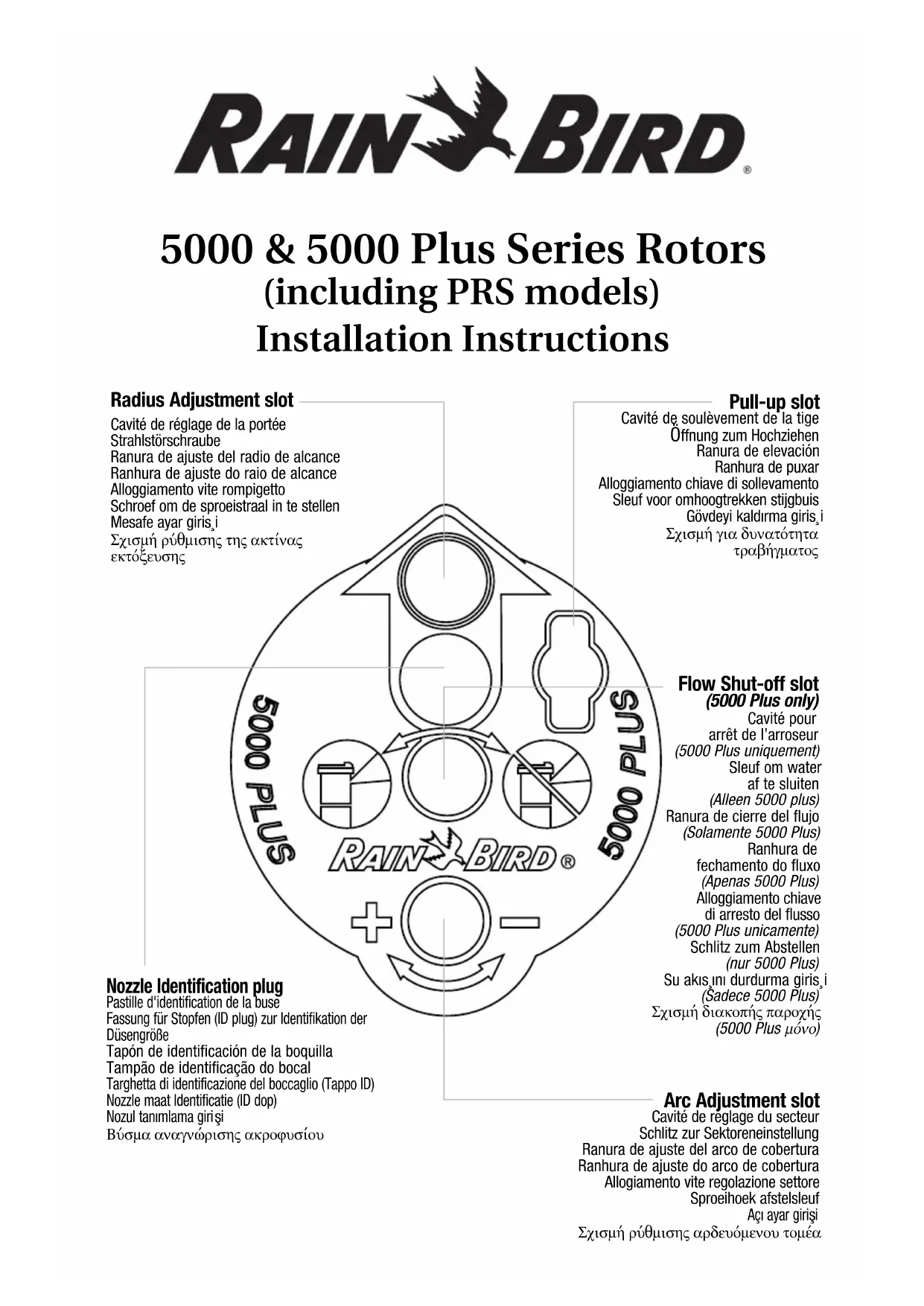

Cavité de réglage de la portée

Strahlstörschraube

Ranura de ajuste del radio de alcance

Cavité de soulèvement de la tige

Pastille d'identification de la buse

Cavité de réglage du secteur

Instructions d'installation – français

Installer et retirer la buse :

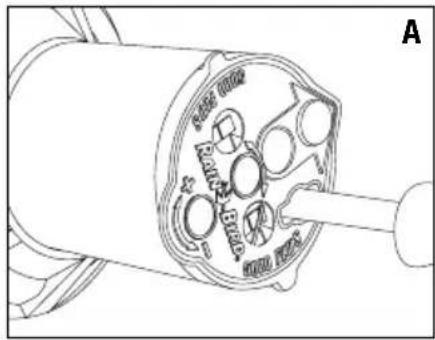

  1. Introduisez l'outil dans la cavité de soulèvement; tournez à 90 degrés et soulevez la tige escamotable. (A)
  2. Insérez la buse désirée dans son logement et tournez la vis brise-jet dans le sens des aiguilles d'une montre afin de fixer la buse. (B)
  3. Insérez la pastille d'identification de la buse dans l'ouverture au-dessus de l'arroseur.
  4. Pour retirer la buse, dégagez d'abord la vis brise-jet. Placez la tête plate du tournevis sous la languette de la buse et appuyez sur le manche du tournevis pour faire levier et extraire la buse.(C)

Réglage du secteur arrosé :

Le secteur peut être réglé en tre 40 et 360 degrés (arroseurs secteur de cercle uniquement). L'arroseur est pré-réglé en usine à 180 degrés.

Alignez butée GAUCHE fixe :

  1. Soulevez le porte-buse et tournez-le jusqu'au point d'arrêt de gauche (dans le sens inverse des aiguilles d'une montre). ATTENTION : si l'arroseur ne tourne pas facilement vers la gauche, tournez-le d'abord vers la droite (sens des aiguilles d'une montre) jusqu'au point d'inversion droit.
  2. Ensuite, faites pivoter le boîtier de l'arroseur jusqu'à la position désirée, OU dévissez le couvercle du boîtier, sortez la partie interne, repositionnez-la comme désiré et revissez.

Pour agrandir ou réduire le secteur d'arrosage : (D)

  1. Tout en maintenant le porte-buse au point d'arrêt GAUCHE, insérez l'outil ou le tournevis dans l'orifice de réglage du secteur.
    2a. Tournez le tournevis dans le sens des aiguilles d'une montre (+) pour AGRANDIR le secteur arrosé.
    2b. Tournez le tournevis dans le sens inverse des aiguilles d'une montre (-) pour REDUIRE le secteur arrosé.
  2. Chaque tour complet, dans le sens des aiguilles d'une montre ajoutera 90 degrés au secteur, dans le sens inverse des aiguilles d'une montre réduira le secteur arrosé de 90 degrés.
  3. Quand le secteur maximum (360 degrés) ou minimum est atteint (40 degrés), vous entendrez un cliquetis. Ne réglez pas l'arroseur au-delà du secteur maximum ou au-dessous du secteur minimum.

Réglage de la portée : (la portée de l'arroseur peut être réduite jusqu'à 25%) (E)

  1. Insérez le tournevis dans la fente de réglage de portée (vis brise jet).
  2. Tournez le tournevis dans le sens des aiguilles d'une montre pour réduire la portée ou dans le sens inverse des aiguilles d'une montre pour augmenter la portée.

(5000 Plus uniquement) Arrêt d'un arroseur (F)

  1. Insérez le tournevis dans la cavité d'arrêt de l'arroseur.
  2. Tournez le tournevis à 180 degrés dans le sens des aiguilles d'une montre pour couper le débit.
  3. Tournez le tournevis à 180 degrés dans le sens inverse des aiguilles d'une montre pour réactiver l'arroseur.

RAIN BIRD 5004PC - (5000 Plus uniquement) Arrêt d'un arroseur (F) - 1

Pressure barNozzleRadius mFlow m^3/h Flow l/sPrecip. (mm/h) SquarePrecip. (mm/h) Triangular
1,71,510,10,250,075
2,010,70,340,096
2,510,70,410,117
3,011,00,510,148
4,011,30,660,1810
5,011,90,840,2312
6,011,90,970,2714
8,011,01,340,3722
2,01,510,20,280,085
2,010,80,360,106
2,510,90,440,127
3,011,20,550,159
4,011,60,710,2011
5,012,10,910,2512
6,012,41,050,2914
8,011,81,450,4021
2,51,510,40,310,096
2,011,00,410,117
2,511,30,500,148
3,011,20,620,179
4,012,30,810,2211
5,012,71,030,2913
6,013,21,210,3414
8,013,31,630,4519
3,01,510,60,340,106
2,011,20,450,137
2,511,30,560,169
3,012,10,690,199
4,012,70,890,2511
5,013,51,130,3112
6,013,91,340,3714
8,014,11,790,5018
3,51,510,70,370,107
2,011,30,490,148
2,511,30,600,179
3,012,20,740,2110
4,012,80,970,2712
5,013,71,230,3413
6,014,21,450,4014
8,014,91,930,5418
4,01,510,60,400,117
2,011,10,520,158
2,511,30,640,1810
3,012,20,800,2211
4,012,81,040,2913
5,013,71,320,3714
6,014,91,550,4315
8,015,22,060,5718
4,51,510,40,420,128
2,010,70,550,1510
2,511,30,680,1911
3,012,20,840,2311
4,012,81,100,3013
5,013,71,400,3915
6,014,61,640,4715
8,015,22,190,6119

Pluviométrie horaire calculée pour des arroseurs fonctionnant en demi-cercle et écartés de 50% du diamètre arrosé.

Pluviomètrie horaire calculée pour des arroseurs fonctionnant en demi-cercle et écartés de 50% du diamètre arrosé.

Standard Angle Rain Curtain Nozzle Performance
■▲
nlet pressure arNozzle Radius mFlow m^3/h Flow l/sPrecip. (mm/h) SquarePrecip. (mm/h) Triangular
1,71,510,10,250,075
2,010,70,340,096
2,510,70,410,117
3,011,00,510,148
4,011,30,660,1810
5,011,90,840,2312
6,011,90,970,2714
8,011,01,340,3722
2,01,510,20,280,085
2,010,80,360,106
2,510,90,440,127
3,011,20,550,159
4,011,60,710,2011
5,012,10,910,2512
6,012,41,050,2914
8,011,81,450,4021
2,51,510,40,310,096
2,011,00,410,117
2,511,30,500,148
3,011,20,620,179
4,012,30,810,2211
5,012,71,030,2913
6,013,21,210,3414
8,013,31,630,4519
3,01,510,60,340,106
2,011,20,450,137
2,511,30,560,169
3,012,10,690,199
4,012,70,890,2511
5,013,51,130,3112
6,013,91,340,3714
8,014,11,790,5018
3,5 - 5,21,510,60,350,106
2,011,20,470,138
2,511,30,580,179
3,012,10,710,2010
4,012,70,920,2612
5,013,51,170,3213
6,013,91,390,3814
8,014,11,850,5218

Pluviomètrie horaire calculée pour des arroseurs fonctionnant en demi-cercle et écartés de 50% du diamètre arrosé.

Pluviomètrie horaire calculée pour des arroseurs fonctionnant en demi-cercle et écartés de 50% du diamètre arrosé.
