Core Gold GM 500 - Alimentation (PC) SEASONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	500W, certification 80 PLUS Gold, format ATX, dimensions 150 x 140 x 86 mm
Connectivité	1 x 24-pin ATX, 1 x 4+4-pin CPU, 2 x 6+2-pin PCIe, 6 x SATA, 3 x Molex
Utilisation	Conçue pour les PC de jeu et les stations de travail, compatible avec les configurations modernes
Maintenance	Pas de maintenance requise, ventilateur à roulement fluide pour un fonctionnement silencieux
Sécurité	Protection contre les surcharges, les courts-circuits, et les surtensions
Informations générales	Garantie de 5 ans, conception modulaire pour une gestion des câbles optimisée

FOIRE AUX QUESTIONS - Core Gold GM 500 SEASONIC

Quelle est la puissance maximale de l'alimentation SEASONIC Core Gold GM 500 ?

L'alimentation SEASONIC Core Gold GM 500 a une puissance maximale de 500 Watts.

Quels types de connecteurs sont inclus avec l'alimentation ?

L'alimentation SEASONIC Core Gold GM 500 est équipée de connecteurs ATX 24 broches, CPU 4+4 broches, PCIe 6+2 broches, SATA et Molex.

L'alimentation SEASONIC Core Gold GM 500 est-elle compatible avec les systèmes de refroidissement liquide ?

Oui, l'alimentation SEASONIC Core Gold GM 500 est compatible avec les systèmes de refroidissement liquide, tant que les autres composants sont également compatibles.

Quel est le rendement énergétique de l'alimentation SEASONIC Core Gold GM 500 ?

L'alimentation SEASONIC Core Gold GM 500 a une certification 80 PLUS Gold, garantissant un rendement énergétique d'au moins 87% à 20% de charge, 90% à 50% de charge et 87% à 100% de charge.

Quels sont les dimensions de l'alimentation SEASONIC Core Gold GM 500 ?

Les dimensions de l'alimentation SEASONIC Core Gold GM 500 sont de 150 mm x 140 mm x 86 mm.

Comment résoudre un problème d'absence d'alimentation au démarrage ?

Vérifiez que tous les câbles sont correctement connectés, testez avec un autre câble d'alimentation, et assurez-vous que l'interrupteur de l'alimentation est en position 'ON'.

L'alimentation SEASONIC Core Gold GM 500 fait-elle du bruit ?

Un léger bruit est normal lors de l'utilisation de l'alimentation, mais si le bruit est excessif, cela peut indiquer un problème avec le ventilateur ou une surcharge.

Comment savoir si mon alimentation est défectueuse ?

Si votre PC ne s'allume pas, redémarre de manière inattendue, ou si vous entendez des bruits anormaux, cela peut indiquer un problème avec l'alimentation.

L'alimentation SEASONIC Core Gold GM 500 est-elle garantie ?

Oui, l'alimentation SEASONIC Core Gold GM 500 est généralement couverte par une garantie de 5 ans, mais vérifiez les conditions spécifiques de votre achat.

Puis-je utiliser l'alimentation SEASONIC Core Gold GM 500 pour un système de jeu ?

Oui, l'alimentation SEASONIC Core Gold GM 500 est adaptée pour un système de jeu de milieu de gamme, tant que la consommation totale des composants ne dépasse pas 500 Watts.

MODE D'EMPLOI Core Gold GM 500 SEASONIC

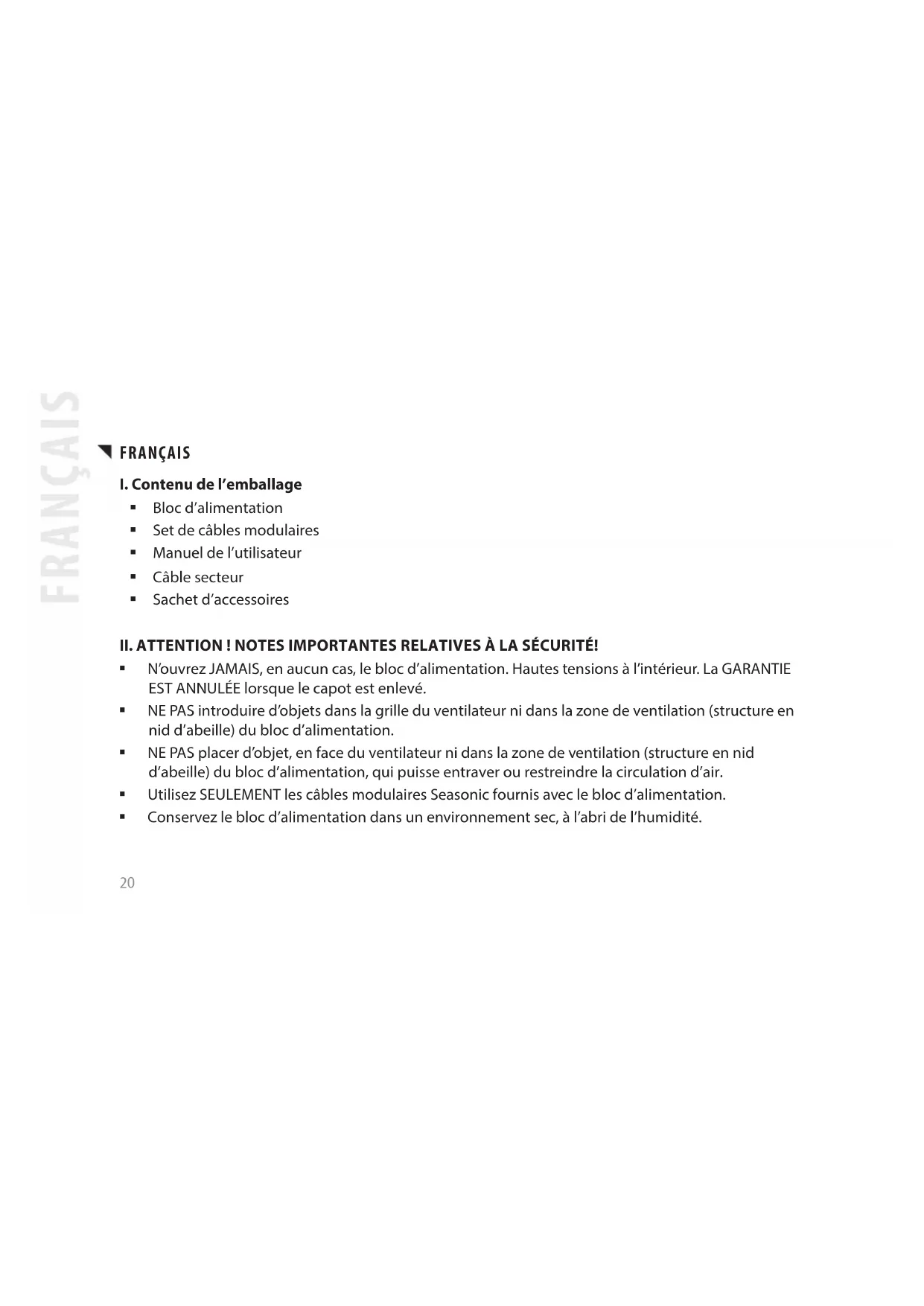

I. Contenu de l'emballage

• Bloc d'alimentation
• Set de cables modulaires
• Manuel de l'utilisateur
  Cable secteur
  Sachet d'accessoires

II. ATTENTION! NOTES IMPORTANTES RELATIVES À LA SECURITÉ!

N'ouvre JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULÉ lorsque le capot est enlevé.
NE PAS introduire d'objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation.
NE PAS placer d'objet, en face du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation, qui puisse entraver ou restreindre la circulation d'air.
Utilisez SEULEMENT les cables modulaires Seasonic fournis avec le bloc d'alimentation.
- Conservé le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité.

Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou à l'extérieur.

III. DÉINSTALLATION DE VÔTURE BLOC D'ALIMENTATION

1. Avant tout, merci de bien pouvoir dire au-dessus le chapitre II : Attention ! Notes Importantes Relatives à la Sécurité
2. Veillez à ce que vous ordinateur soit bien étèint. Mettez l'interrupteur du bloc d'alimentation sur « O » (Éteint) et retirez le cable d'alimentation de la prise électrique.
3. Ouvrez le boitier de votre ordinateur (veuillez-vous reférer au manuel du constructeur).
4. Déconnectez avec précaution tous les connecteurs du bloc d'alimentation de la carte mère et de tous les péripériques.
5. Dévissez les vis maintenant le bloc d'alimentation au boitier PC.
6. Enlevez delicatement le bloc d'alimentation du boitier PC.

IV. INSTALLATION DU BLOC D'ALIMENTATION

1. Installer le bloc d'alimentation Seasonic à l'emplacement prévu dans le boitier et utilisez les quatre vis fournis afin de maintainir le bloc au boitier PC. Ne serrez pas trop fort les vis.

a. Pour les blocs d'alimentation avec ventilateur intégré, le ventilateur doit faire face à la carte mère. (Selon le type de boitier, le ventilateur du bloc d'alimentation pourrait être mis face à la carte mère ou face au boitier, si ce dernier possède une aération de prévue).
b. Pour les blocs d'alimentation Fanless, Sea Sonic commande de monter le bloc dans le boitier PC avec la partie supérieure, fait d'une structure en nid d'abeille, sur le dessus. Toutefois, il y a des trous de fixation supplémentaires sur le bloc d'alimentation afin de permettre un montage inversé si nécessaire.

1. Branchement sur la carte-mere:

a. NE PAS forcer les connecteurs lors du branchement. Les connecteurs ont un detrompeur afin d'être branché que dans un seul sens. Veiliez a bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.
b. Branchez l'extrémité du connecteur 20/24 broches au bon endroit sur le bloc d'alimentation.
c. Branchez l'autre extrémité du connecteur 20/24 broches à la carte-mère. Selon la carte-mère, vous aurez besoin au besoin, de brancher ou de ne pas brancher la partie additionnelle de 4 broches du cable à votre carte-mère.
d. Branchez le connecteur +12V de 4 broches et le connecteur EPS +12V si besoin.

e. Si vous ordinateur requiert un double connecteur EPS +12V, veuillez brancher le connecteur 8 broches du second cable EPS au bon connecteur de l'alimentation. Par la suite, branchelez le connecteur 8 broches à votre carte-mère.

1. Branchement des périhériques:

a. Branchez l'un des cables pour periphérique au bloc d'alimentation et l'autre extrémité à vos composants.
b. NE PAS forcer sur le connecteur lors du branchement. Les connecteurs ont un detrompeur afin d'être branché que dans un seul sens.
c. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.

1. Fermez le boitier de votre ordinateur selon les instructions fournis par le constructeur.
2. Branchez le cordon d'alimentation secteur fournis avec votre alimentation et appuyez sur l'interrupteur marche/arrêt afin de lemettre sur la position « I » (marche).
3. Vous étés paré pour démarrer votre ordinateur dorénavant équipé d'un bloc Seasonic.

V. Dépannage

Si vous installation est correcte et que vous alimentation ne fonctionne toujours pas correctement, merci de bien pouvoir regarder les points suivants.

1. Vérifiez de nouveau que vous cordon d'alimentation secteur soit correctement branché sur votre prise et à l'alimentation.
2. Vérifiez de nouveau que la prise électrique soit correctement alimentée.
3. Vérifiez de nouveau que l'interrupteur situé à l'arrière de l'alimentation électrique soit sur la position "I" (allumé).
4. Vérifiez de nouveau tous les branchements sur la carte-mère et sur vos périphériques.
5. L'interrupteur marche/arrêt à l'arrière du bloc d'alimentation peut être basculé entre "I" et "O" plusieurs fois, avec un-delai de 0.5 sec entre chaque tentative afin d'être certain que le bloc est bien remis à zéro.
6. Si vous continue à rencontres des difficultés avec votre bloc d'alimentation, merci de bien pouvoir visiter www.seasonic.com pour plus d'information.

Remarques

Le fonctionnement du bloc d'alimentation se fait sur la base d'une technologie dite de « pull», ce qui signifie que le bloc ne fournit que le courant demandé par la carte-mère et les autres composants.

Si la carte-mere est defectueuse, le bloc d'alimentation ne demarrera pas.
Si I'un des peripheriques est defectueux, le bloc d'alimentation ne fournira pas de tension a ce composant en particulier.
- Ce bloc d'alimentation est compatible avec la dernière norme ErP 2013. Pour que votre système puisse fonctionner de manière optimale, merci de bien pouvoirmettre a jour le BIOS de votre carte-mere dans sa version la plus recente et configurer ce dernier selon les recommandations ErP 2013, en activant toutes les options d'économies. Désactive également l'option « audio always-on ». Veuillez consulter le manuel de votre carte-mere pour plus d'information.

VI. Garantie

La garantie de Seasonic couvre toutes les alimentations électriques à partir de la date d'achat contre les défauts de fabrication ou matériel. Cette dernière couvre les défauts de fabrications ou les pannes. Pendant la durée de la garantie, Seasonic se reserve le droit de soit réparer les produits, soit les replacer par des produits similaires ou de performances identiques en sachant que:

Le produit soit returné au point d'achat, frais de port payé.
Le produit a etecorrectement utilise conformement a l'usage destine a ce dernier et selon les instructions du fabricant.
Le produit n'a pas ete endommagé par une catastrophe naturelle comme la foudre, une inondation ou un incendie.

Le produit n'a jamais eté ouvert et les sceaux de garantie n'ont pas eté brises. Pour plus d'information, merci de bien fouloir visitor www.seasonic.com/rma

Remarque

• Les conditions générales de la garantie peuvent varier d'une région à une autre du globe.

VII. Limité de Responsabilité

Tous les efforts ont eté fait afin de s'assurer de la bonne validité des informations fournis dans le present document. Seasonic decline toute responsabilité expresses ou implicite, de tout dommage(s) cause aux composants de votre ordinateur suite à une erreur ou une omission pendant l'installation ou le retrait de l'alimentation électrique ou en raison d'un défaut ou d'une défaillance du produit.

Merci de bien pouvoir visitor www.seasonic.com pour plus de détails.
