| Type de produit | Ventirad pour processeur |
| Marque | Be Quiet! |
| Modèle | Dark Rock 4 |
| Dimensions (L x l x H) | 145.7 x 136 x 159.4 mm |
| Poids | Environ 920 g |
| Alimentation | Ventilateur PWM (4 broches) |
| Fonctions principales | Refroidissement CPU silencieux ; compatibilité Intel LGA 1700/1200/2066 et AMD AM4/AM5 |
| Entretien et nettoyage | Dépoussiérer régulièrement avec un chiffon doux ou air comprimé. Éviter les liquides. |
| Sécurité | Pâte thermique non comestible : ne pas ingérer, éviter contact peau/yeux, tenir hors de portée des enfants. |
| Pièces détachées et réparabilité | Garantie constructeur 3 ans. Contacter service@be-quiet.fr pour assistance. |
| Informations générales | Montage recommandé hors du boîtier. Inclus : ventilateur 135 mm, pâte thermique, tournevis et supports de montage. |
FOIRE AUX QUESTIONS - Dark Rock 4 Be Quiet!
Questions des utilisateurs sur Dark Rock 4 Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventirad pour processeur au format PDF gratuitement ! Retrouvez votre notice Dark Rock 4 - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Dark Rock 4 de la marque Be Quiet!.
MODE D'EMPLOI Dark Rock 4 Be Quiet!
Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC.
Pour ce faire, vous aurez besoin des pièces suivantes : 1x ventirad Dark Rock 4 CPU (1), 1x ventilateur 135 mm (2), 2x supports de montage Intel (4), 1x support de montage du refroidisseur (7), 4x écrous-entreprises Intel A (8), 4x vis de fixation du support de montage (11), 2x Vis de fixation du support de montage (12), 1x tournevis cruciforme (16), 1x Pâte thermique (17), 2x Clips de fixation pour ventilateur (18)

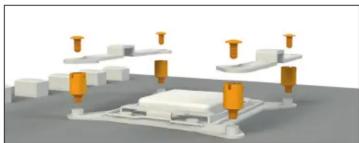

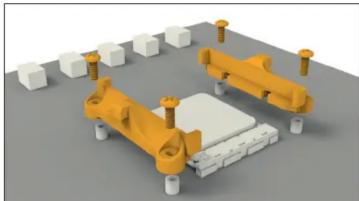

Assemblage du cadre de montage du refroidisseur

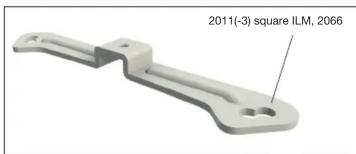

Commencez par visser les écrous-entretoises Intel A sur les filets du cadre. Placez les supports de montage Intel sur les écrous-entretoises Intel et vissez-les fermement à l'aide des vis de fixation du support de montage. Vous pourrez utiliser le tournevis pour cela.
Montage du refroidisseur du ventirad

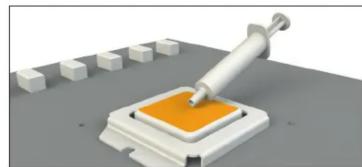

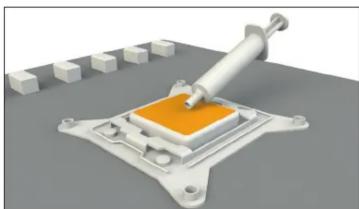

Enlevez d'abord le film de protection sous le refroidisseur. Etalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.
Attention: La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.

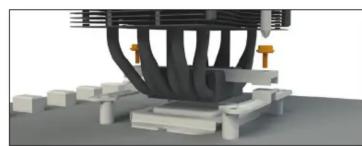

Positionnez le support de fixation du refroidisseur au centre du ventrad. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du support de montage par le haut dans le support de montage du refroidisseur, puis vissez les alternativement. Vous pouvez utiliser le tournevis cruciforme pour cela.
Fixez le ventilateur de 135 mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.
Lors du démontage du ventilateur 135 mm, repoussez les encoches des clips de fixation du ventilateur.
Introduction : Nous vous remercions d'avoir choisi un produit de qualité. Cette notice est conçue pour nous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à service@be-quiet.fr. Nous attirerons toute attention : be quiet ne peut assumer la responsabilité des dommages résultants de problèmes d'incompatibilité.
Garantie :
- 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiett agree)
- La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiett agré.
- Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînant la perte totale de la garantie
- Les conditions détaillées de garantie peuvent être consultées sur le site web be-quiet.com
Pour toute question sur nos produits, veuillez nous contacter par mail à l'adresse suivante : service@be-quiet.fr
V1/22
| Nom de la pierce Quantité | ||
| 1 | Ventirad be quiet! Dark Rock 4 1 | |
| 2 | Ventilateur 135 mm 1 | |
| 3 | Plaque arrière Intel 1 | |
| 4 | Supports de montage Intel 2 | |
| 5 | Supports longs de montage AMD | 2 |
| 6 | Supports de montage Intel LGA 1700 | 2 |
| 7 | Support de montage du refroidisseur | 1 |
| 8 | Écrous-entreprises Intel A 4 |
Général
Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC
Pour ceci, vous aurez besoin des pièces suivantes : 1x ventirad Dark Rock 4 CPU (1), 1x ventilateur 135 mm (2), 1x Plaque arrière Intel (3), 2x Supports de montage Intel (4), 1x Support de montage du radiateur (7), 4x Écrous-entretoises Intel B (9), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du support de montage (12), 4x Vis pour plaque arrière intel (13), 4x Joints toriques (15), 1x Tournevis cruciforme (16), 1x Pâté thermique (17), 2x Clips de fixation pour ventilateur (18)
Montage de la plaque arrêté

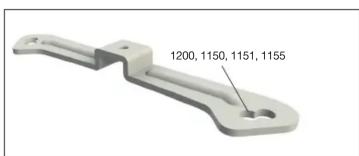

Positionnez les vis pour la plaque arrêtée Intel dans les encoches situées à l'arrière de la plaque arrêtée Intel. Faites attention en alignant avec les trous spécialement forestés pour chaque prise.
Pour fixer les vis de la plaque arrière sur la plaque arrière Intel, utilisez les joints toriques. Une fois l'assemblage de la plaque arrière Intel pour le socket Intel terminé, placez-le sous la carte mère. Assurez-vous que les vis de la plaque arrière sont positionnées avec précision à l'intérieur des trous de la carte mère.
Installation des supports de montage
Visser les écrous-entreprises Intel B sur la plaque arrière Intel délicatement positionnée. Positionnez ensuite les supports de montage Intel sur les écrous-entreprises Intel et fixez-les avec les vis de fixation du support de montage. Vous pouvez utiliser le tournevis cruciforme pour cela.
| Nom de la pièce Quantité | ||
| 9 | Écrous-entretoises Intel B 4 | |
| 10 | Écrous-entretoises AMD 4 | |
| 11 | Vis de fixation du support de montage | 4 |
| 12 | Vis de fixation du support de montage | 2 |
| 13 | Vis pour plaque arrière Intel | 4 |
| 14 | Vis pour plaque arrière AMD | 4 |
| 15 | Joints toriques | 4 |
| 16 | Tournevis cruciforme | 1 |
| 17 | Pâté thermique | 1 |
| 18 | Clips de fixation pour ventilateur | 4 |
Montage du refroidisseur du ventirad
Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.
Attention: La pâte thermique fournie n'est pasée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un réseau de toute longue. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.

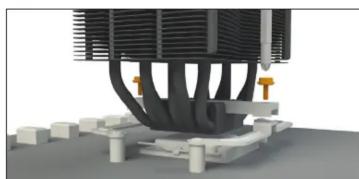

Positionnez le support de fixation du refroidisseur au centre du ventirad. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du support de montage par le haut dans le support de montage du refroidisseur, puis vissez les alternativement. Vous pouvez utiliser le tournevis cruciforme pour cela.
Fixez le ventilateur de 135 mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.
Lors du démontage, repousse les encoches des clips de fixation du ventilateur 135mm.
Général
Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC.
Pour ce faire, vous aurez besoin des pièces suivantes : 1x ventirad Dark Rock 4 CPU (1), 1x ventilateur 135 mm (2), 1x Plaque arrière Intel (3), 2x Supports de montage Intel LGA 1700 (6), 1x Support de montage du refroidisseur (7), 4x Ecrous-tendeurs Intel B (9), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du support de montage (12), 4x Vis pour plaque arrière Intel (13), 4x Joint toriques (15), 1x Tournevis cruciforme (16), 1x Pâte thermique (17), 4x Clips de fixation pour ventilateur (18)
Montage de la plaque arrêté

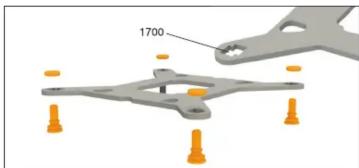

Positionnez les vis pour la plaque arrière Intel dans les encoches situées à l'arrière de la plaque arrière Intel. Faites attention en alignant avec les trous spécifiques forgés pour chaque prise.
Pour fixer les vis de la plaque arrière sur la plaque arrière Intel, utilisez les joints toriques. Une fois l'assemblage de la plaque arrière Intel pour le socket Intel terminé, placez-le sous la carte mère. Assurez-vous que les vis de la plaque arrière sont positionnées avec précision à l'intérieur des trous de la carte mère.
Installation des supports de montage
Visser les écrous-entretoises Intel B sur la plaque arrière Intel précédemment positionnée. Positionnez ensuite les supports de montage Intel sur les écrous-entretoises Intel et fixez-les avec les vis de fixation du support de montage. Vous pouvez utiliser le tournevis cruciforme pour cela.

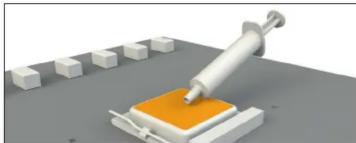

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.
Attention: La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.

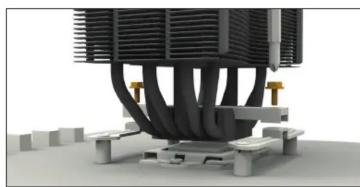

Positionnez le support de fixation du refroidisseur au centre du ventilateur. Ensuite, placez le refroidissement sur le processeur. Insérez les vis de fixation du support de montage par le haut dans le support de montage du refroidisseur, puis vissez-les alternativement.

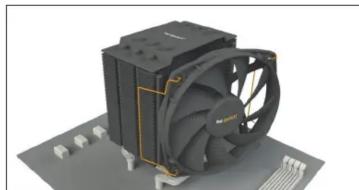

Fixez le ventilateur de 135 mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PVM de la carte mère.
Lors du démontage, repoussez les encoches des clips de fixation du ventilateur 135 mm.
Général
Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC.
Pour ce faire, vous aurez besoin des pièces suivantes : 1x ventirad Dark Rock 4 CPU (1), 1x ventilateur 135 mm (2), 2x Supports longs de montage AMD (5), 1x Support de montage du refroidisseur (7), 4x Écrous-entretoises AMD (10), 2x Vis de fixation du support de montage (12), 4x Vis pour plaque arrière AMD (14), 1x Tournevis cruciforme (16), 1x Pâte thermique (17), 2x Clips de fixation pour ventilateur (18)
Assemblage du cadre de montage du refroidisseur Pour pouvoir le montage du refroidisseur, veuillez retirer les deux dispositifs de retenue en plastique du module de retention AMDL. La plaque arrière montée en usine fixée à l'arrête de la carte mère sera nécessaire pour l'installation ultérieure du refroidisseur.
Placer les écrous-entretoises 4x AMD sur les boulons de la plaque arrière sur le côté avant et fixer les deux supports courts de montage AMD avec les vis pour la plaque arrière AMD.
Montage du refroidisseur du ventirad
Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.
Attention: La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.
Positionnez le support de fixation du refroidisseur au centre du ventreard. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du support de montage par le haut dans le support de montage du refroidisseur, puis vissez les alternativement.
Fixez le ventilateur de 135mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.
Lors du démontage, repousse les encoches des clips de fixation du ventilateur 135mm.
