| Caractéristique | Détails |
|---|---|
| Type de produit | Ventirad pour processeur |
| Dimensions | 120 mm (ventilateur) x 150 mm (hauteur) |
| Poids | 1,3 kg |
| Compatibilité socket | Intel LGA 1200, 1151, 1150, 1155, AMD AM4 |
| Type de refroidissement | Refroidissement liquide AIO (All-In-One) |
| Vitesse de rotation | 800 - 2000 RPM |
| Niveau sonore | Max 26 dB(A) |
| Flux d'air | Max 75 CFM |
| Installation | Facile à installer avec un système de montage simple |
| Maintenance | Vérifier régulièrement le niveau de liquide et nettoyer les radiateurs |
| Sécurité | Éviter tout contact avec des composants électriques lors de l'installation |
| Garantie | 2 ans |
| Accessoires inclus | Kit de montage, manuels d'utilisation |
FOIRE AUX QUESTIONS - SILENT LOOP 2 Be Quiet!
Questions des utilisateurs sur SILENT LOOP 2 Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventirad pour processeur au format PDF gratuitement ! Retrouvez votre notice SILENT LOOP 2 - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SILENT LOOP 2 de la marque Be Quiet!.
MODE D'EMPLOI SILENT LOOP 2 Be Quiet!

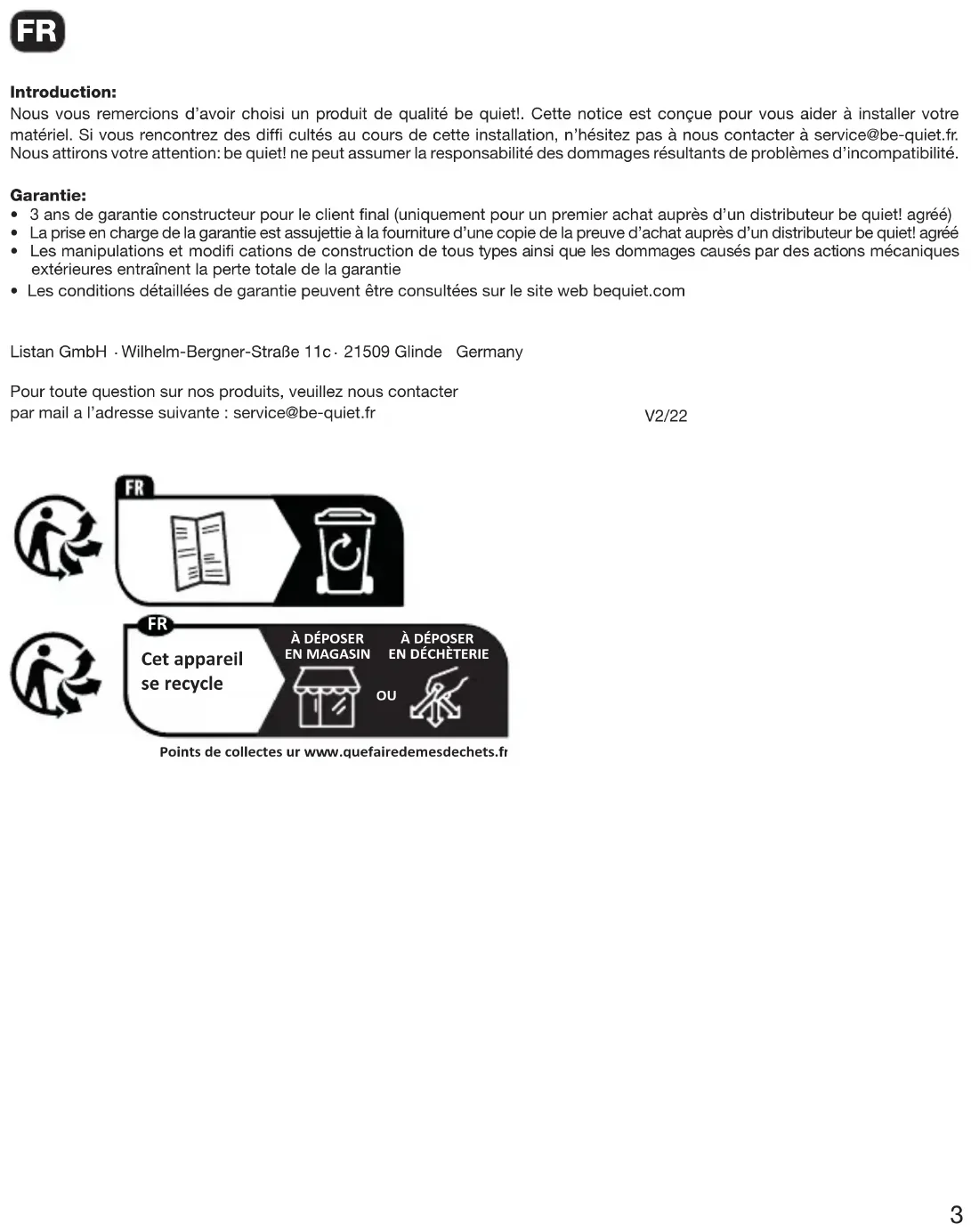

www.bequiet.com/bw009 www.bequiet.com/bw010 www.bequiet.com/bw011 www.bequiet.com/bw012 120mm 240mm 280mm 360mm3 Introduction: Nous vous remercions d’avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des diffi cultés au cours de cette installation, n’hésitez pas à nous contacter à service@be-quiet.fr. Nous attirons votre attention: be quiet! ne peut assumer la responsabilité des dommages résultants de problèmes d’incompatibilité. Garantie:
- 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d’un distributeur be quiet! agréé)
- La prise en charge de la garantie est assujettie à la fourniture d’une copie de la preuve d’achat auprès d’un distributeur be quiet! agréé
- Les manipulations et modifi cations de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.comListan GmbH Wilhelm-Bergner-Straße 11c 21509 Glinde GermanyPour toute question sur nos produits, veuillez nous contacterpar mail a l’adresse suivante : service@be-quiet.fr
Cet appareil se recycle À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE
Points de collectes ur www.quefairedemesdechets.fr V2/224 ELEMENTS FOURNIS Nom de la pièce Quantité Refroidisseur de CPU Silent Loop 2
Écrous-entretoises Intel A
Écrous-entretoises Intel B
Écrous-entretoises AMD
Vis de fixation du support de montage
Nom de la pièce Quantité Vis pour plaque arrière Intel
Vis pour plaque arrière AMD
Bouteille de liquide de refroidissement
Câble SATA pour contrôleur ARGB

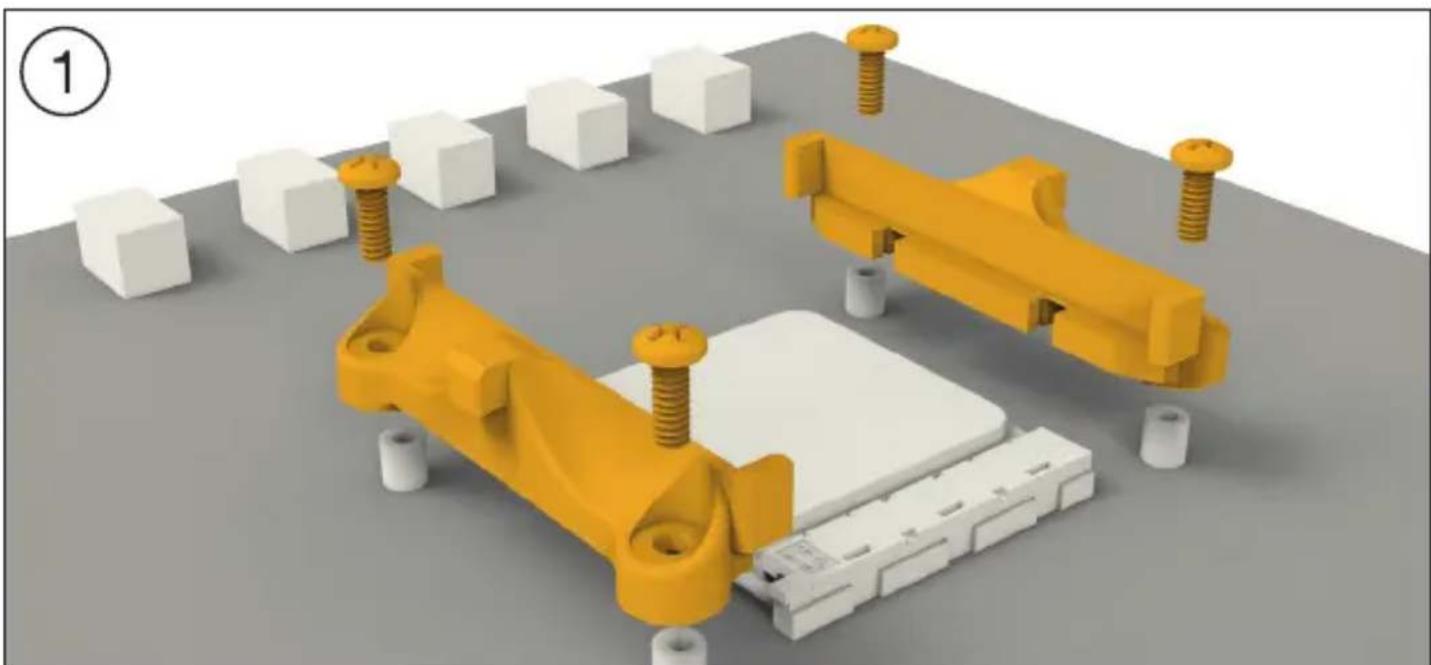

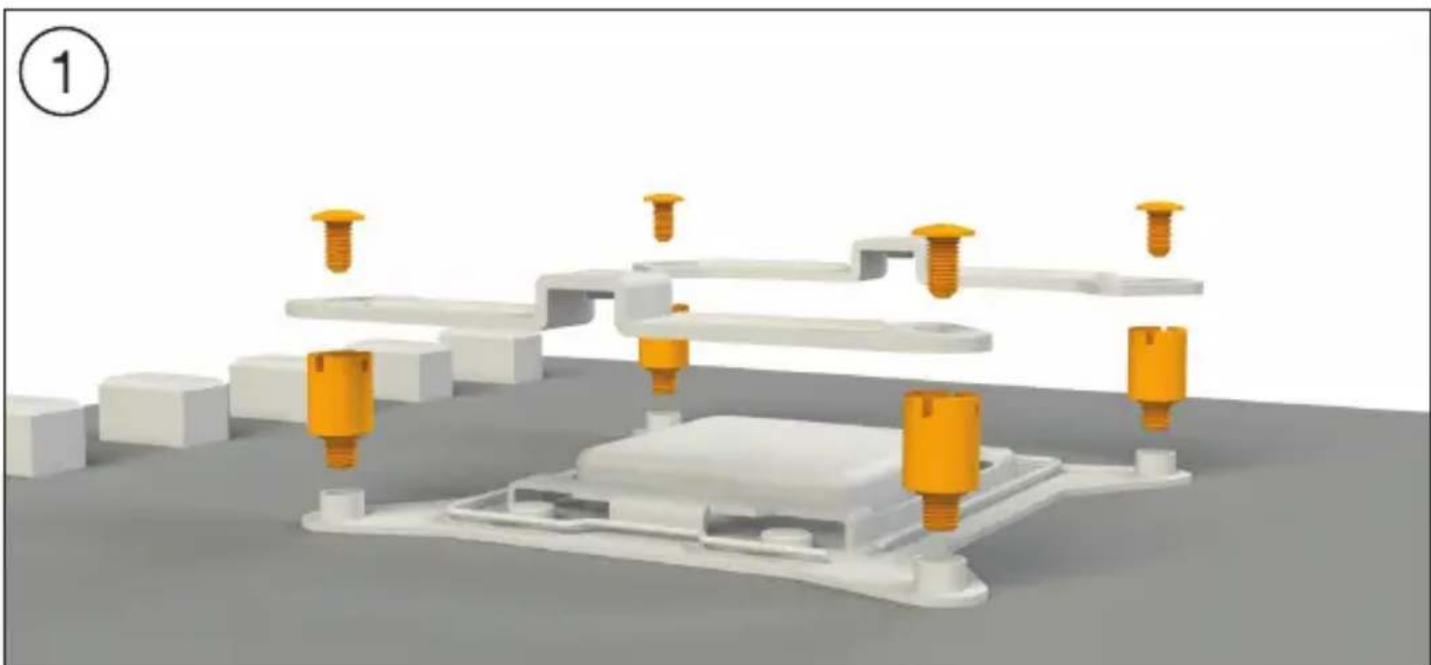

Assemblage du cadre de montage du ventilateur Avant d’installer le ventilateur, veuillez retirer les deux supports en plastique du module de rétention AMD. La plaque arrière montée d’usine située sur la face arrière de la carte mère est nécessaire pour poursuivre l’installation du ventilateur. Les composants suivants sont nécessaires : Refroidisseur de CPU Silent Loop 2 (1), Ventilateurs (2), Supports de montage courts AMD (6), Écrous-entretoises AMD (9), Vis pour plaque arrière AMD (12), Vis de fixation du radiateur (13), Vis de montage du ventilateur (14), Pâte thermique (16), Câble Y (19)

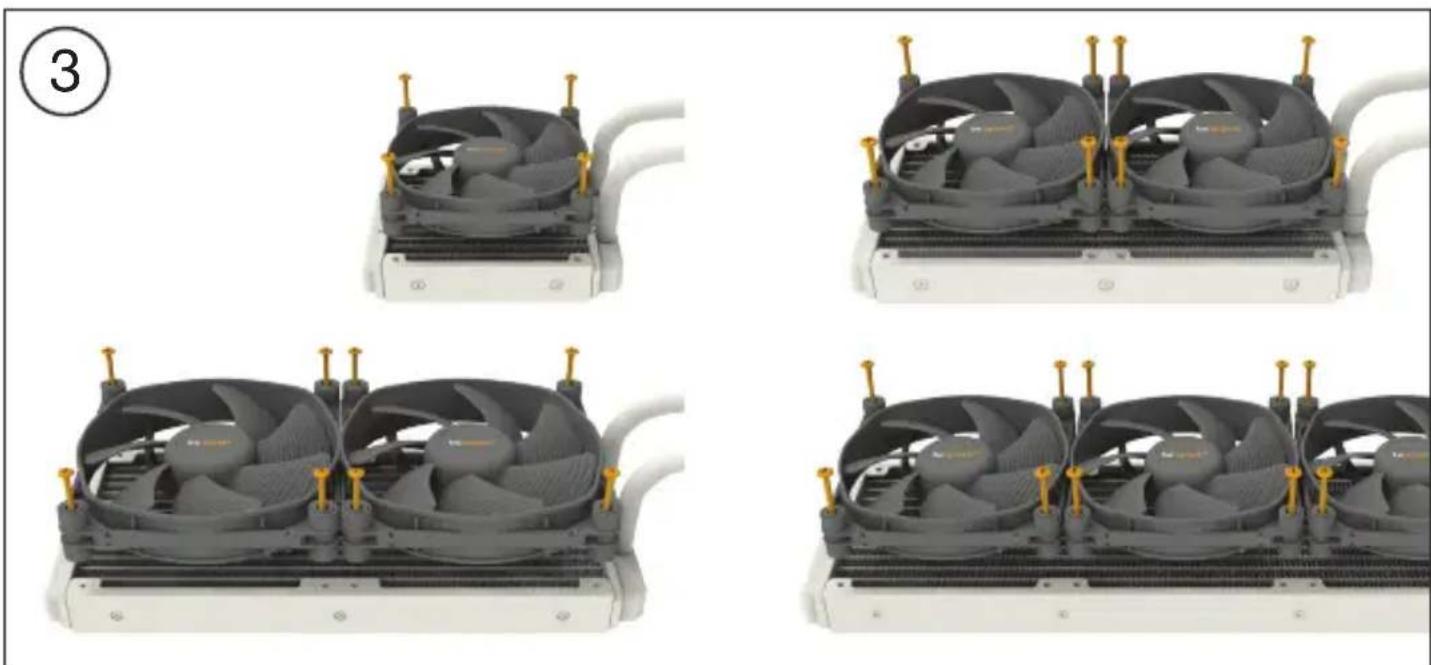

Placez les quatre boulons d’écartement AMD sur les filetages de la plaque arrière, sur la façade avant, et fixez les deux ponts de montage AMD à l’aide des vis de la plaque arrière AMD.8 Montage des ventilateurs sur le radiateur Fixez les ventilateurs au radiateur à l’aide des vis de montage des ventilateurs. Nous recommandons l’installation dans une configuration push (120 mm : push pull) comme indiqué sur la photo. Ensuite, raccordez les ventilateurs à la connexion CPU de la carte mère. Vous pouvez utiliser pour cela le câble Y.

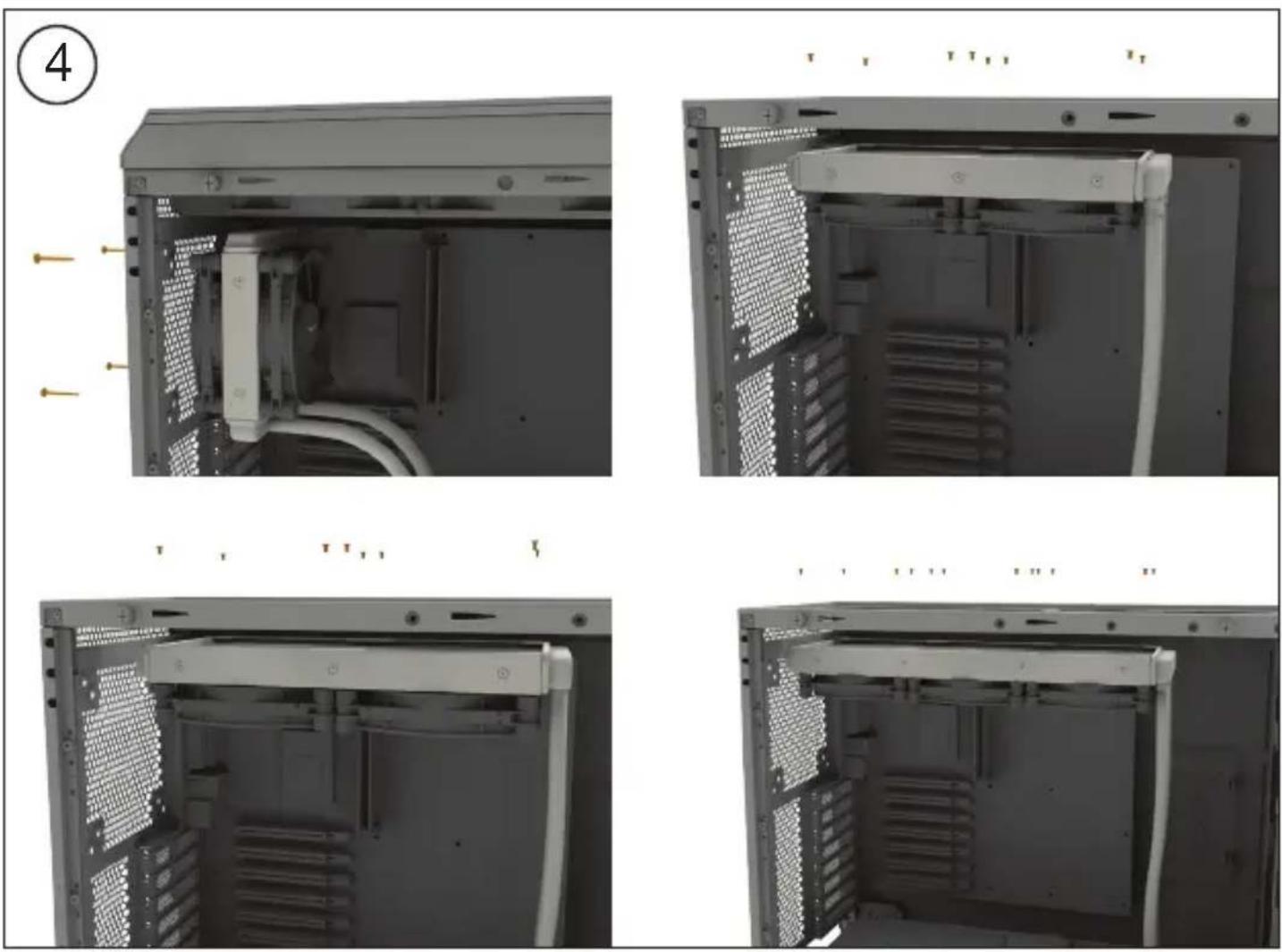

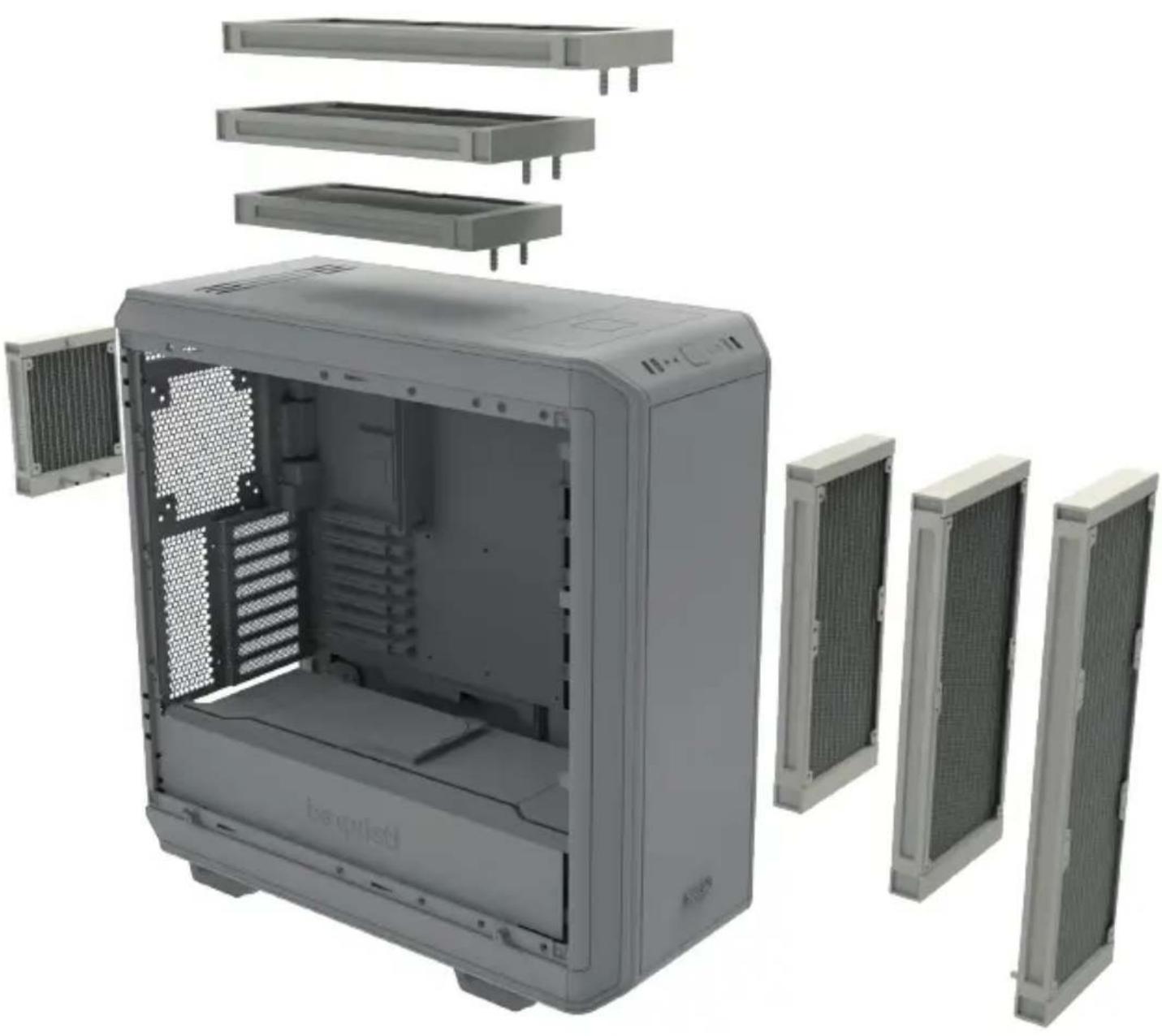

Fixation du radiateur au boîtier Fixez le radiateur de Silent Loop 2 au boîtier au moyen des vis de fi xation du radiateur. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire. Si vous utilisez le Silent Loop 2 120 mm dans une configuration push pull, fixez le radiateur ainsi que l’un des ventilateurs au boîtier au moyen des vis de montage du ventilateur.

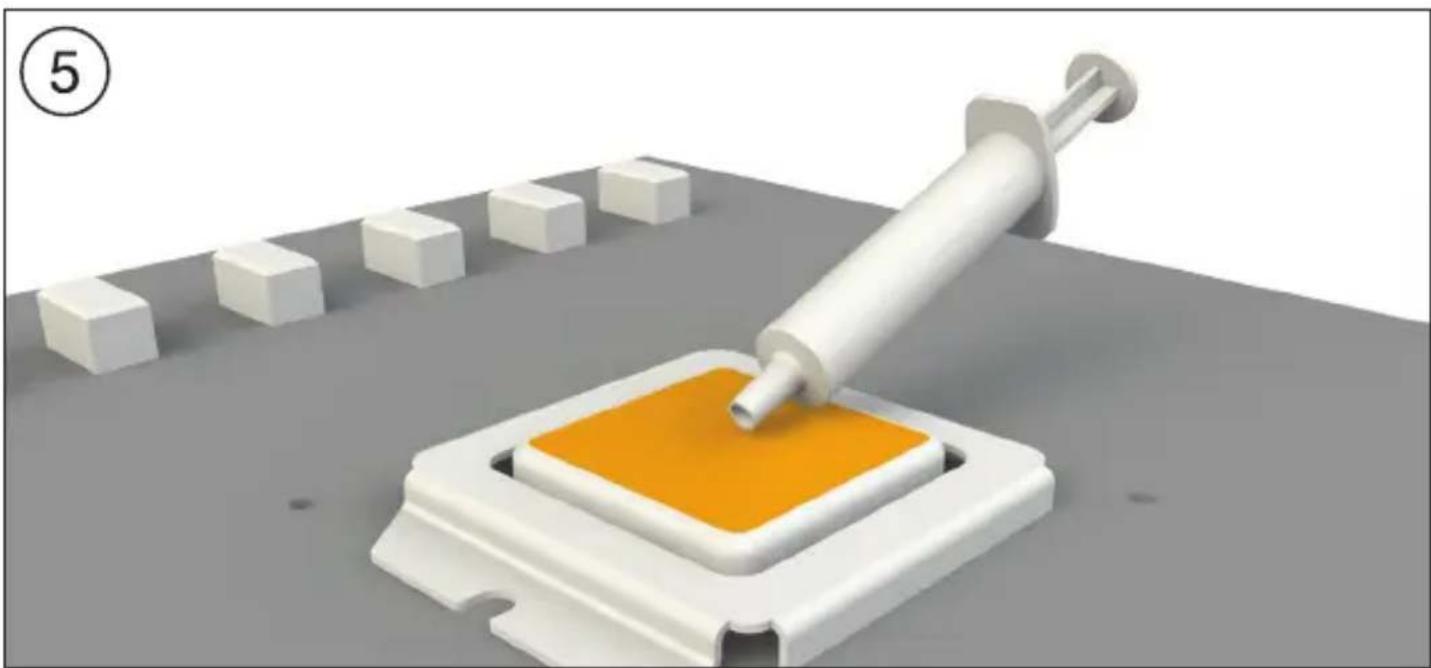

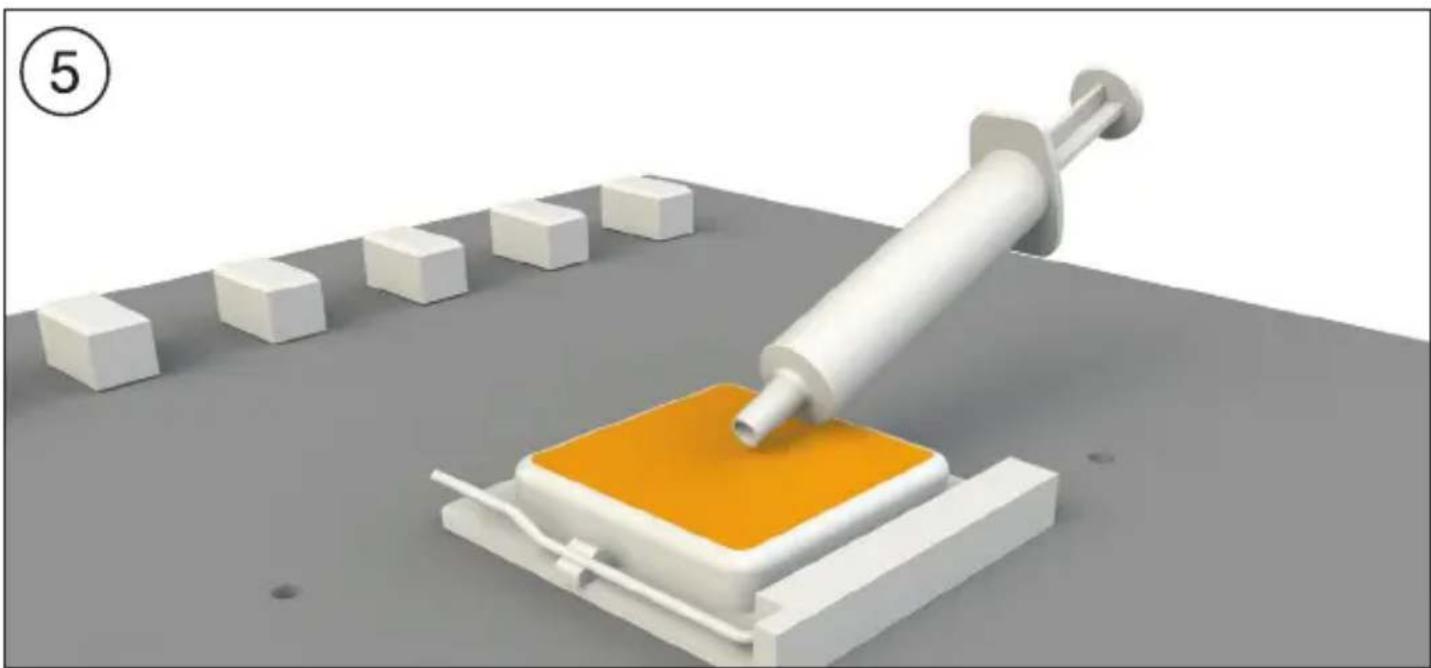

Montage du bloc CPU Décollez d’abord le film protecteur du dessous du ventilateur. Appliquez la pâte thermique sur la surface du CPU. Le tube contient une quantité suffisante de pâte pour 1 ou 2 applications environ. Attention : Ne pas ingérer la pâte thermique fournie. En cas d’ingestion, boire beaucoup d’eau et consulter un médecin en urgence. À conserver hors de portée des enfants. Éviter tout contact avec la peau et les yeux.

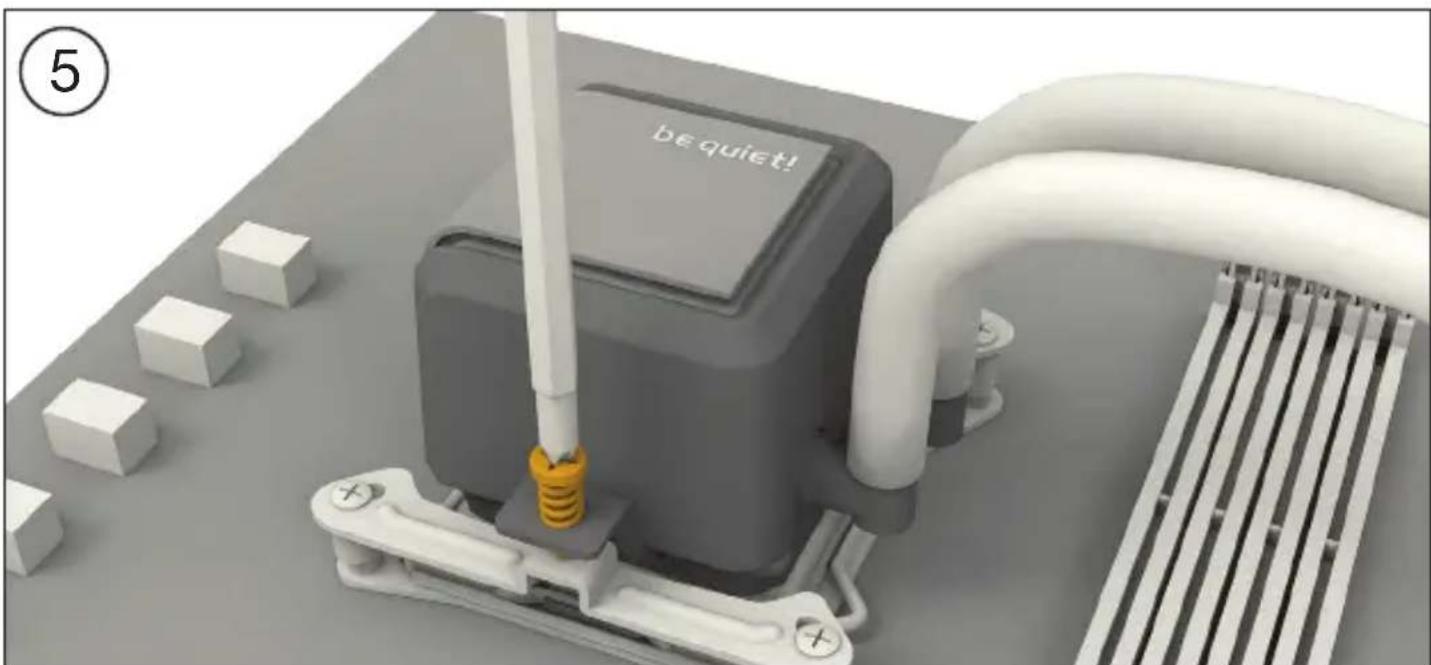

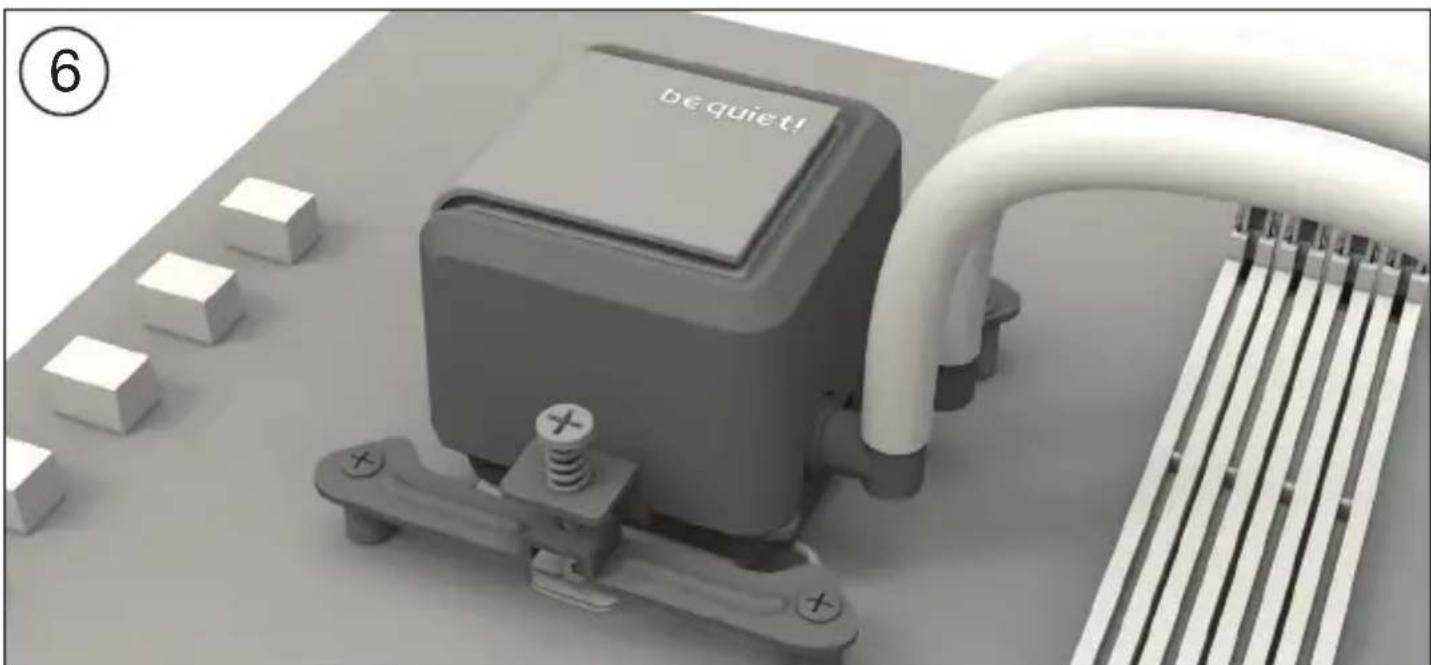

Placez le bloc CPU au centre des supports de montage AMD courts, de sorte que ceux-ci permettent de bien visser le bloc CPU. Pour ce faire, vous pouvez utiliser un tournevis normal.
Avertissement : La pompe doit être alimentée en 9 V à 12 V pour fonctionner correctement. Une
tension plus basse peut entraîner des pertes de performances et des dysfonctionnements. Pour continuer, merci de passer à la page 23.

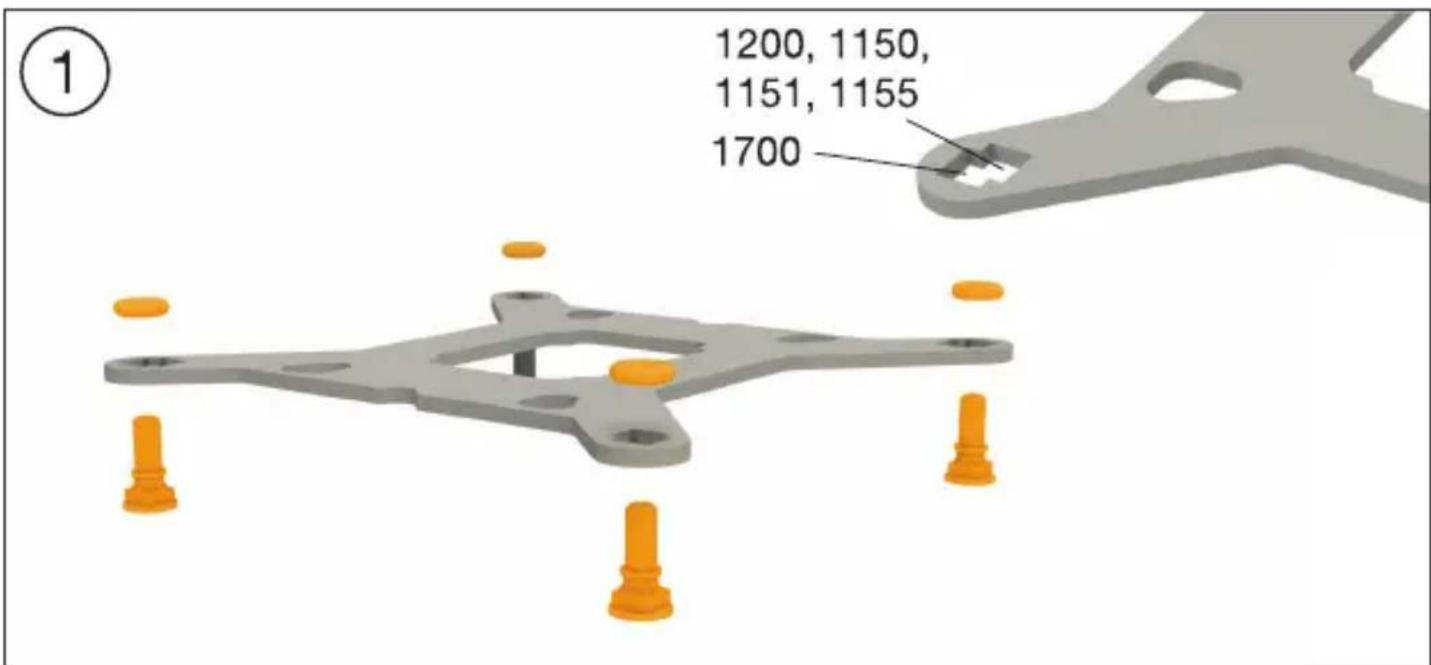

Fixation de la plaque arrière Placez les vis de la plaque arrière Intel dans les encoches situées à l’arrière de celle-ci. Repérez les trous destinés au connecteur du processeur existant. Utilisez les joints toriques pour fixer les vis sur la plaque arrière Intel. Une fois que la plaque arrière Intel est assemblée pour le connecteur Intel existant, positionnez-la en dessous de la carte mère. Assurez-vous que les vis de la plaque arrière Intel coïncident exactement avec les trous de la carte mère. Les composants suivants sont nécessaires : Refroidisseur de CPU Silent Loop 2 (1), Ventilateurs (2), Plaque arrière Intel (3), Supports de montage Intel (4), Supports de montage Intel LGA 1700 (5), Écrous-entretoises Intel B (8), Vis de fixation du support de montage (10), Vis pour plaque arrière Intel (11), Vis de fixation du radiateur (13), Vis de montage du ventilateur (14), Rondelles (15), Pâte thermique (16), Câble Y (19) Intel LGA 1700 / 1200 / 1150 / 1151 / 115513 Installation des ponts de montage Vissez l’écrou d’écartement Intel B sur la plaque arrière Intel précédemment positionnée. Ensuite, en fonction de votre prise, positionnez les supports de montage Intel ou les supports de montage Intel LGA 1700 sur l’écrou d’écartement Intel B et fixez-les avec les vis de fixation des supports de montage. Vous pouvez utiliser n’importe quel tournevis cruciforme pour cette opération.14 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Montage des ventilateurs sur le radiateur Fixez les ventilateurs au radiateur à l’aide des vis de montage des ventilateurs . Nous recommandons l’installation dans une configuration push (120 mm : push pull) comme indiqué sur la photo. Ensuite, raccordez les ventilateurs à la connexion CPU de la carte mère. Vous pouvez utiliser pour cela le câble Y.
Fixation du radiateur au boîtier Fixez le radiateur de Silent Loop 2 au boîtier au moyen des vis de fixation du radiateur. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire. Si vous utilisez le Silent Loop 2 120 mm dans une configuration push pull, fixez le radiateur ainsi que l’un des ventilateurs au boîtier au moyen des vis de montage du ventilateur.

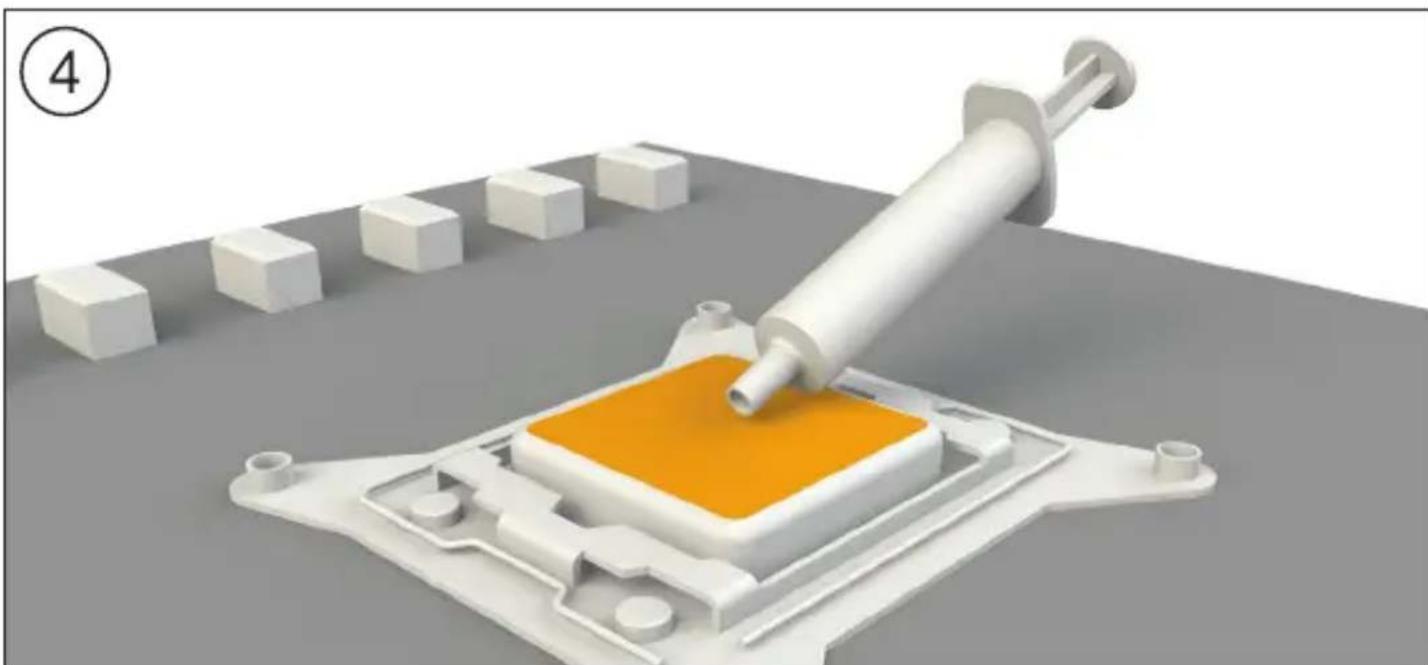

Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Montage du bloc CPU Décollez d’abord le film protecteur du dessous du ventilateur. Appliquez la pâte thermique sur la surface du CPU. Le tube contient une quantité suffisante de pâte pour 1 ou 2 applications environ. Attention : Ne pas ingérer la pâte thermique fournie. En cas d’ingestion, boire beaucoup d’eau et consulter un médecin en urgence. À conserver hors de portée des enfants. Éviter tout contact avec la peau et les yeux.17 Placez le bloc CPU au centre des supports de montage Intel ou des supports de montage Intel LGA 1700, de sorte que ceux-ci permettent de bien visser le bloc CPU. Pour ce faire, vous pouvez utiliser un tournevis normal.
Avertissement : La pompe doit être alimentée en 9 V à 12 V pour fonctionner correctement.
Une tension plus basse peut entraîner des pertes de performances et des dysfonctionnements. Pour continuer, merci de passer à la page 23.

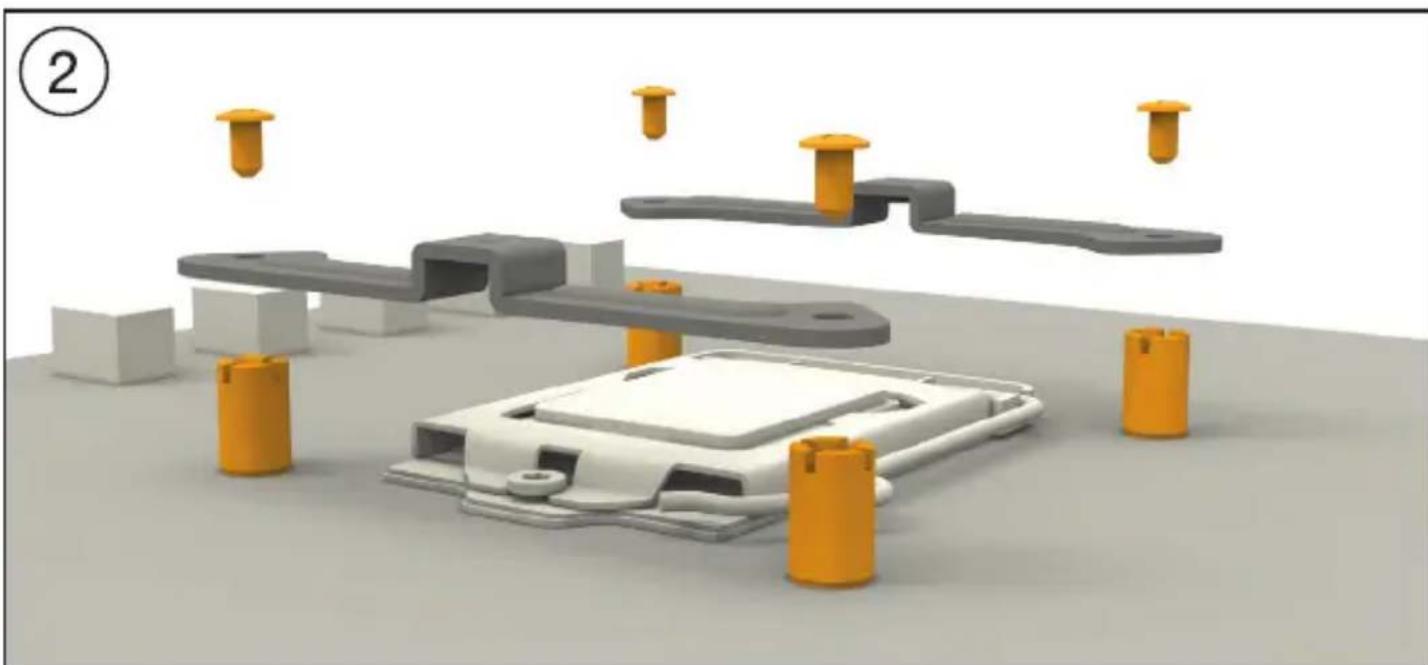

Intel LGA 2011(-3) square ILM / LGA 2066 Assemblage du cadre de montage du ventilateur Vissez tout d’abord les Écrous-entretoises Intel A dans les trous filetés du cadre du connecteur. Placez les deux ponts de montage Intel sur les boulons et fixez-les avec les vis de fixation des ponts de montage. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire. Les composants suivants sont nécessaires : Refroidisseur de CPU Silent Loop 2 (1), Ventilateur (2), Supports de montage Intel (4), Écrous- entretoises Intel A (7), Vis de fixation du support de montage (10), Vis de fixation du radiateur (13), Vis de montage du ventilateur (14), Pâte thermique (16), Câble Y (19)19 Montage des ventilateurs sur le radiateur Fixez les ventilateurs au radiateur à l’aide des vis de montage des ventilateurs. Nous recommandons l’installation dans une configuration push (120 mm : push pull) comme indiqué sur la photo. Ensuite, raccordez les ventilateurs à la connexion CPU de la carte mère. Vous pouvez utiliser pour cela le câble Y.
Intel LGA 2011(-3) square ILM / LGA 2066 Fixation du radiateur au boîtier Fixez le radiateur de Silent Loop 2 au boîtier au moyen des vis de fi xation du radiateur. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire. Si vous utilisez le Silent Loop 2 120 mm dans une configuration push pull, fixez le radiateur ainsi que l’un des ventilateurs au boîtier au moyen des vis de montage du ventilateur.
Montage du bloc CPU Décollez d’abord le film protecteur du dessous du ventilateur. Appliquez la pâte thermique sur la surface du CPU. Le tube contient une quantité suffisante de pâte pour 1 ou 2 applications environ. Attention : Ne pas ingérer la pâte thermique fournie. En cas d’ingestion, boire beaucoup d’eau et consulter un médecin en urgence. À conserver hors de portée des enfants. Éviter tout contact avec la peau et les yeux.22 Placez le bloc CPU au centre des ponts de montage Intel de manière à ce que ceux-ci permettent de visser le bloc CPU. Vous pouvez utiliser à cet effet un tournevis cruciforme ordinaire.
Avertissement : La pompe doit être alimentée en 9 V à 12 V pour fonctionner correctement. Une
tension plus basse peut entraîner des pertes de performances et des dysfonctionnements.
Synchronisation de l’éclairage ARGB avec la carte mère Le Silent Loop 2 vous permet de synchroniser directement l’éclairage ARGB via votre carte mère. Pour ce faire, mettez votre système hors tension avant de procéder à l’installation. Raccordez tout d’abord le connecteur ARGB à votre carte mère. L’éclairage ARGB est maintenant commandé par le logiciel de la carte mère. Attention : Le connecteur ARGB peut être uniquement raccordé à un en-tête ARGB de 5 V. ILLUMINATION25 Commande de RGB via contrôleur ARGB De manière optionnelle, vous pouvez également commander l’éclairage ARGB via le contrôleur ARGB. Pour ce faire, raccordez ce dernier au connecteur ARGB du Silent Loop 2 en utilisant le câble SATA du contrôleur ARGB pour relier le contrôleur ARGB à votre source d’alimentation. La LED du contrôleur ARGB s’allume dans différentes couleurs en fonction du mode. Veuillez lire le graphique pour savoir quelle couleur correspond à quel mode. ILLUMINATION Suivant Précédent M Sélectionner mode Jaune Effet d’illumination Orange Couleur Vert Vitesse Bleu Luminosité Rouge Effets spéciaux26 Allumer/Éteindre l’éclairage du logo Insérez l’outil MARCHE/ARRÊT dans la fente pour allumer et éteindre l’éclairage du logo be quiet! ILLUMINATION27 Recharge du système Rechargez le système après environ deux ans d’utilisation. Pour ce faire, retirez d’abord le radiateur du boîtier. L’orifi ce de remplissage se trouve à l’extrémité opposée des tubes. Ouvrezle, ainsi que la bouteille contenant le liquide de refroidissement. Faites pivoter la bouteille dans l’orifi ce de remplissage. Tenez le radiateur de manière que l’orifi ce de remplissage soit au niveau le plus élevé, tout en maintenant la bouteille renversée au-dessus. Ensuite, pressez légèrement la bouteille. Répétez l’opération jusqu’à ce qu’il n’y ait plus aucune bulle d’air dans la bouteille.

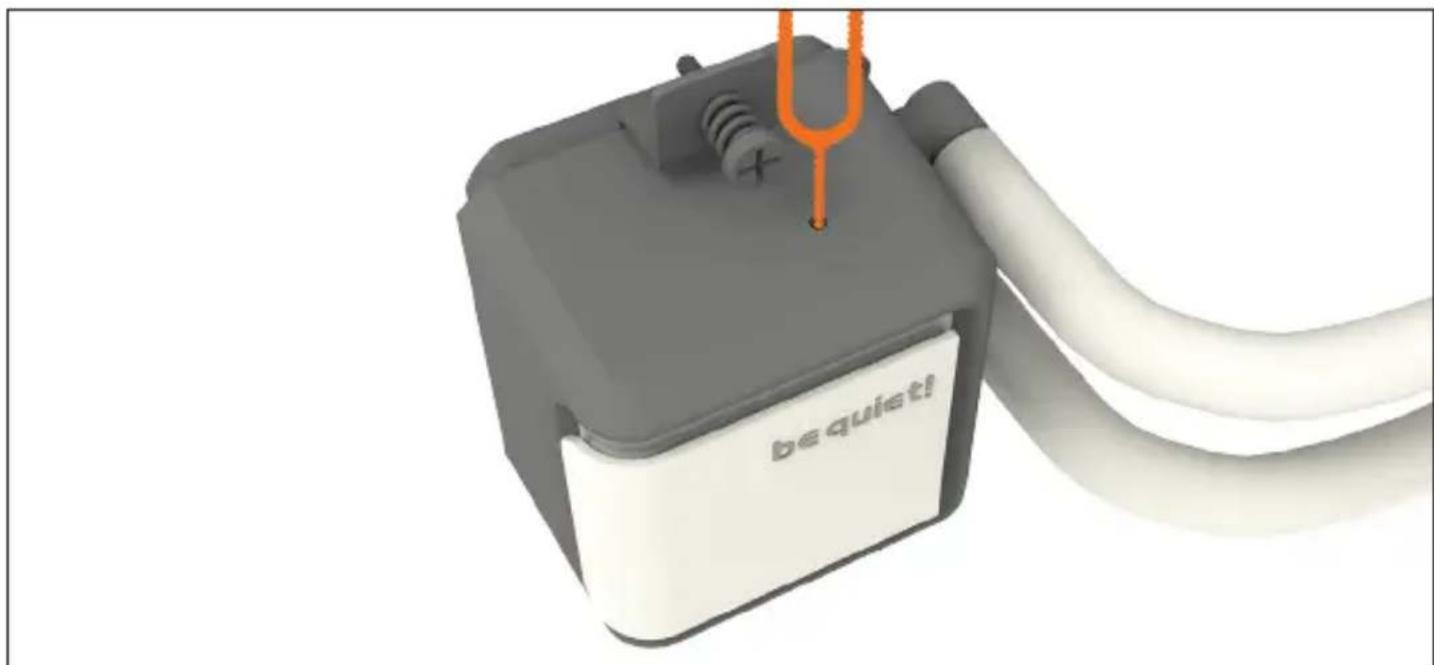

Attention: Utilisez uniquement la bouteille de réfrigérant fournie. Les réfrigérants qui ne sont pas spécifiquement conçus pour ce produit sont susceptibles d’endommager l’appareil. !28 Performance de refroidissement insuffi sante
Vérifiez que le bloc CPU est monté conformément aux instructions. Utilisez uniquement le matériel de montage fourni avec l’appareil.
Veuillez faire fonctionner la pompe sur une tension de 9 à 12 volts. Ne pas utiliser un régulateur de voltage inférieur à 9 V carcela risquerait d’endommager l’appareil.
Avez-vous appliqué trop de pâte thermique ou au contraire pas assez ? La quantité appliquée est suffisante lorsqu’elle forme une couche mince dans la partie arrière du CPU.

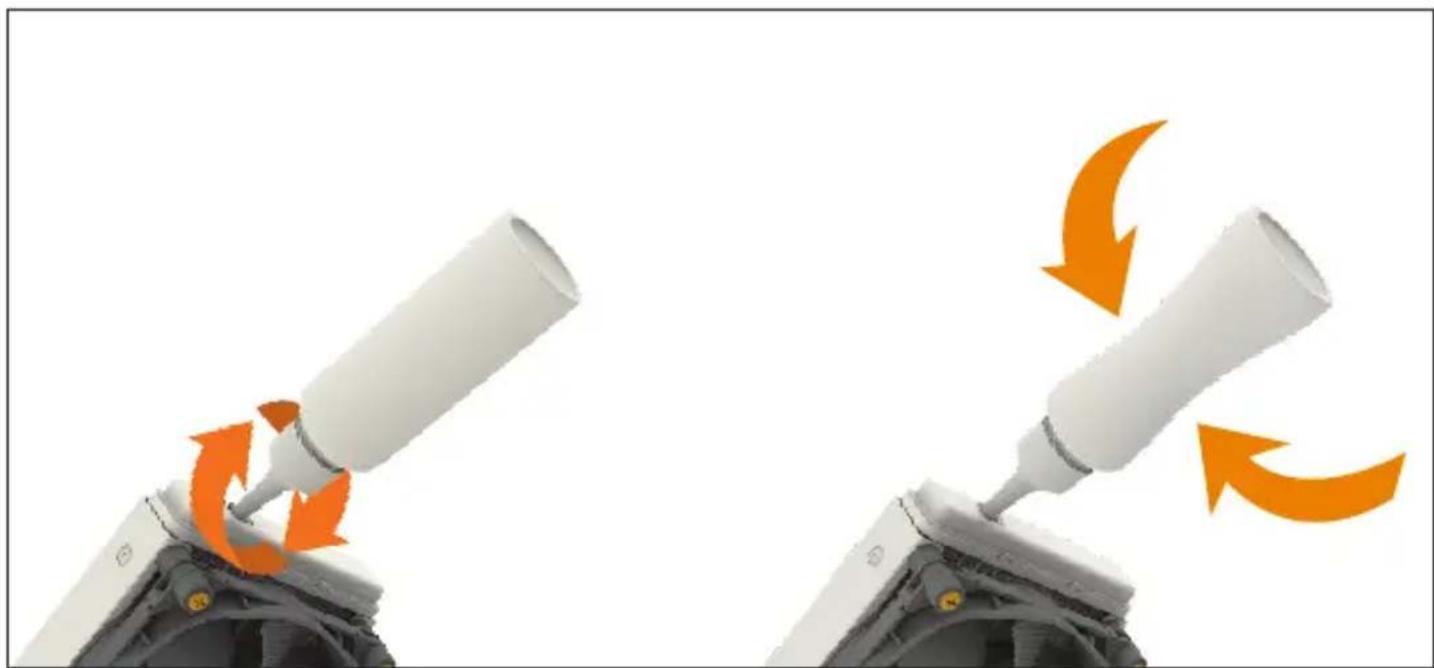

Si vous constatez une baisse de niveau du liquide de refroidissement, il est conseillé de faire l’appoint pour maintenir des performances de refroidissement optimales. Pour savoir comment compléter correctement le niveau du liquide de refroidissement, reportez-vous aux instructions d’installation.
Veuillez vous assurer que la circulation d’air des ventilateurs n’est pas entravée afi n d’en garantir le rendement maximal.
Vérifiez qu’un espace suffisant est alloué au radiateur afi n qu’il puisse aspirer suffisamment d’air de refroidissement et expulser l’air chauffé. Produit davantage de bruit
Vérifiez le niveau du liquide de refroidissement et complétez-le si nécessaire. La procédure à suivre est décrite dans les instructions d’installation. Un niveau de liquide de refroidissement trop bas peut provoquer plus de bruit et endommager l’appareil.
Le radiateur doit être monté dans une position adéquate dans le boîtier pour prévenir les vibrations et les turbulences dans la circulation d’air. Veuillez également tenir compte le cas échéant des conseils donnés par le fabricant du boîtier.
Veillez à ce qu’aucun tube ou câble n’entre en contact avec les ventilateurs à l’intérieur du boîtier. Des bulles d’air ont pu être emprisonnées dans le rotor de la pompe pendant le transport. Dans certains cas, il est possible de dégager le rotor en effectuant des cycles de mise en marche et/ou de chargement répétés. Surfaces peintes du radiateur
Le refroidisseur à eau Silent Loop 2 utilise un radiateur en aluminium dont la couleur originelle est le gris argent. Ce radiateur est revêtu d’une mince couche de peinture noire qui, vue sous certains angles, peut ne pas apparaître entièrement opaque Cette couche extérieure de peinture n’affecte en rien les performances de refroidissement.
Le refroidisseur à eau Silent Loop 2 est une unité de refroidissement destinée au refroidissement de processeurs et conçue exclusivement à cette fin. Si vous envisagez d’ouvrir ou de modifier son système scellé, nous ne serons plus en mesure d’en garantir de quelque manière que ce soit la fonctionnalité ou les performances de refroidissement. Veuillez autoriser uniquement les techniciens de maintenance agréés à effectuer des réparations À l’exception de celle de l’orifice de remplissage, l’ouverture de l’appareil annule la garantie.
Si vous rencontrez un problème quelconque avec le refroidisseur à eau, veuillez prendre contact avec notre service après-vente. Vous trouverez nos coordonnées sous la rubrique « Informations sur le fabricant ». DÉPANNAGE29
