Dark Rock Slim - Ventirad pour processeur Be Quiet! - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventirad pour processeur
Marque	Be Quiet!
Modèle	Dark Rock Slim
Compatibilité sockets	Intel LGA 1700, 1200, 115x, 2066, 2011(-3) square ILM ; AMD AM5, AM4
Dimensions (L x l x H)	127 x 51 x 160 mm
Poids	480 g (avec ventilateur)
Matériau du dissipateur	Aluminium à ailettes, base cuivre
Type de ventilateur	Silent Wings 3 120 mm
Dimensions du ventilateur	120 x 120 x 25 mm
Vitesse du ventilateur	PWM 0-1500 tr/min (estimation)
Connecteur	4 broches PWM
Niveau sonore	Jusqu'à 23,3 dB(A) (estimation)
Dissipation thermique (TDP)	180 W (estimation)
Garantie constructeur	3 ans
Contenu du colis	Ventirad, ventilateur, plaque arrière Intel, supports de montage Intel/Intel LGA 1700/AMD, support de montage du refroidisseur, écrous, vis, joints toriques, pâte thermique, clips de fixation
Alimentation requise	Connecteur PWM sur la carte mère
Entretien et nettoyage	Dépoussiérage régulier du ventilateur et des ailettes avec un pinceau ou un jet d'air comprimé
Sécurité	Ne pas ingérer la pâte thermique. Garder hors de portée des enfants. Éviter le contact avec les yeux et la peau.
Pièces détachées et réparabilité	Ventilateur remplaçable via clips de fixation. Pâte thermique fournie séparément.
Informations générales	Conçu pour un refroidissement performant et silencieux. Installation recommandée à l'extérieur du boîtier.

FOIRE AUX QUESTIONS - Dark Rock Slim Be Quiet!

Comment installer le Dark Rock Slim sur un socket Intel ?

Suivez les étapes : 1) Montez la plaque arrière Intel avec les vis et joints toriques. 2) Installez les supports de montage Intel (ou LGA 1700) avec les écrous Intel B. 3) Retirez le film de protection, appliquez la pâte thermique. 4) Placez le ventirad sur le CPU et vissez alternativement les vis de fixation. 5) Fixez le ventilateur avec les clips et branchez-le au connecteur PWM.

Quelle est la compatibilité avec les sockets AMD ?

Le Dark Rock Slim est compatible avec les sockets AMD AM5 et AM4. Utilisez les supports longs de montage AMD fournis et les vis pour plaque arrière AMD. Conservez la plaque arrière d'origine de la carte mère.

Comment appliquer la pâte thermique ?

Appliquez une petite quantité de la pâte thermique fournie (de la taille d'un grain de riz) au centre du processeur. Étalez-la uniformément avec une spatule ou laissez le ventirad l'écraser lors du montage. Ne pas en mettre trop.

Le ventilateur est-il PWM ?

Oui, le ventilateur Silent Wings 3 120 mm est équipé d'un connecteur PWM à 4 broches, permettant un contrôle automatique de la vitesse par la carte mère.

Comment nettoyer le ventirad ?

Dépoussiérez régulièrement les ailettes et le ventilateur avec un pinceau doux ou un jet d'air comprimé. Évitez d'utiliser de l'eau ou des solvants. Démontez le ventilateur si nécessaire.

Que faire si je rencontre des difficultés d'installation ?

Consultez la notice détaillée ou contactez le service client à [e-mail]. Assurez-vous d'avoir bien suivi les étapes selon votre socket et d'utiliser les bonnes pièces.

Quelle est la garantie du Dark Rock Slim ?

La garantie constructeur est de 3 ans pour le premier acheteur final, sous réserve de fournir une preuve d'achat auprès d'un distributeur agréé. Les dommages dus à des modifications ou manipulations ne sont pas couverts.

Puis-je remplacer le ventilateur ?

Oui, le ventilateur est amovible grâce aux clips de fixation. Vous pouvez le remplacer par un autre ventilateur 120 mm aux performances similaires.

La pâte thermique est-elle fournie ?

Oui, une seringue de pâte thermique est incluse dans le colis, suffisante pour une ou deux applications.

Est-ce que le ventirad est compatible avec tous les boîtiers ?

La hauteur de 160 mm peut poser problème dans les boîtiers étroits. Vérifiez la largeur de votre boîtier (généralement au moins 165 mm) avant achat.

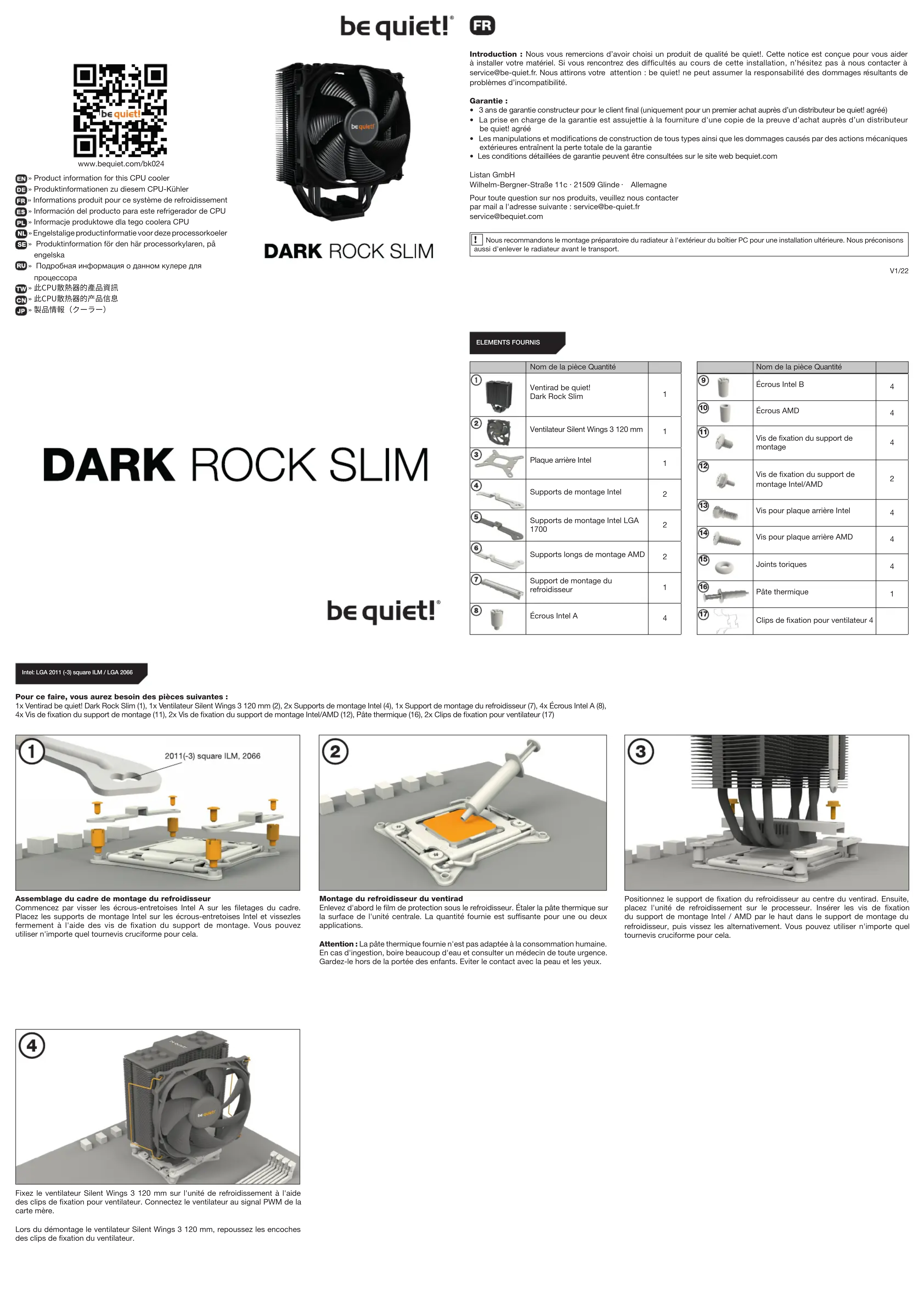

MODE D'EMPLOI Dark Rock Slim Be Quiet!

Introduction: Nous vous remercions d'avoir choisto un produit de qualite be quiet!. Cette etine est concque pour nous aider a installerer notre materiel. Si vous相遇rez des dificultés au cours de cette installation, n'hesitez pas a nous contacter a [e-mail]. Nous attroits leur attention : be quiet! ne peut assumer la responsabilité des dommages resultants de probleme d'incompatibilité.

Garantie :

• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet et agreeé)
• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preue d'achat auprès d'un distributeur be quiet et agreeé
• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entrainernt la perte totale de la garantie.
• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com

Listan GmbH

Wilhelm-Bergner-StraBe 11c·21509 Glinde Allemagne
Pour toute question sur nos produits, veuillez nous contacte
par mail a I'adresse suivante:[e-mail] [e-mail]

1 Nous repondants le montage preparatoire du radiateur a l'extérieur du boilier PC pour une installation ulterieure. Nous preconisons au else d'eliever le radiateur avance le transport.

V1/22

DARK ROCK SLIM

be quiet!

ELEMENTS FOURNIS

	Nom de la pièce Quantité
1	Ventirad be quiet! Dark Rock Slim	1
2	Ventilateur Silent Wings 3 120 mm	1
3	Plaque arrière Intel	1
4	Supports de montage Intel	2
5	Supports de montage Intel LGA 1700	2
6	Supports longs de montage AMD	2
7	Support de montage du refroidisseur	1
8	Écrous Intel A	4

	Nom de la pièce Quantité
9	Écrous Intel B	4
10	Écrous AMD	4
11	Vis de fixation du support de montage	4
12	Vis de fixation du support de montage Intel/AMD	2
13	Vis pour plaque arrêté Intel	4
14	Vis pour plaque arrêté AMD	4
15	Joints toriques	4
16	Pâte thermique	1
17	Clips de fixation pour ventilateur 4

Intel:LGA 2011 (-3) square ILM/LGA 2066

Pour ce faire, vous aurez besoin des pieces suivantes :
1x Ventirad be quiet! Dark Rock Slim ( 1 ), 1x Ventilator Silent Waves 3 12 mm 20 , 2x Supports de montage Intel ( 4 ) , 1x Support de montage du rrofdisseur ( 7 ) , 4x Écrous Intel A ( 8 ) , 4x Vis de fixation du support de montage ( 11 ) , 2x Vis de fixation du support de montage Intel/AMD ( 12 ) Pâte thermique ( 16 ) 2x Clips de fixation pour ventilateur ( 17 )

Assemblage du cadre de montage du refroidisseur

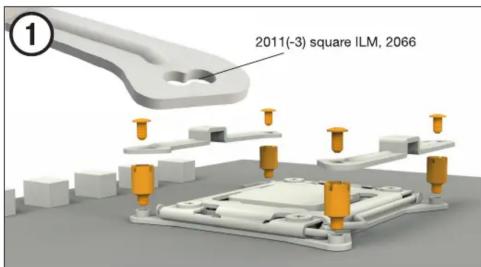

Commencze par visser les écrous-entreotnoires Intel A sur les fillettes du cadre. Placez les supports de montage Intel sur les écrous-entreotnoires Intel et vissezles fermement a l'aide des vis de fixation du support de montage. Vous pouvez utiliser n'importe quel toumevis cruciforme pour cela.

Montage du refroidisseur du ventirad

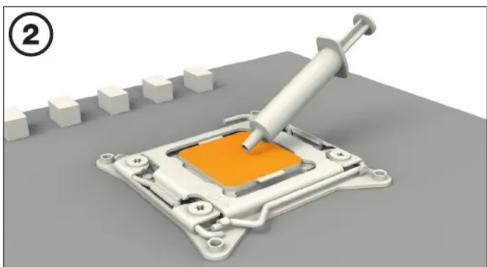

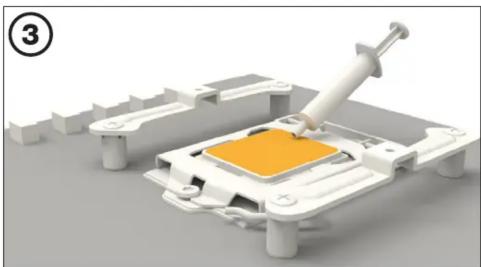

Enlevez d'abord le film de protection sous le refroidisseur. Etaler la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention: La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de touteUrgeance. Gardez-le hors de la portée des enfants. Éviter le contact avec la peau et les yeux.

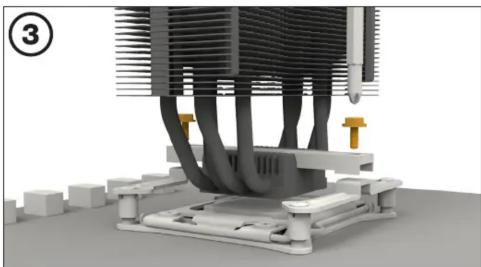

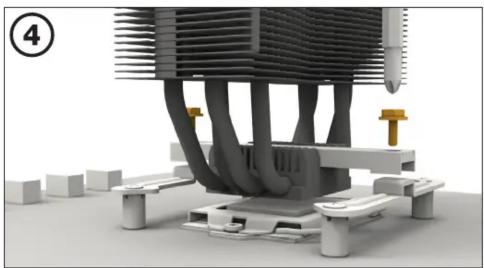

Positionné le support de fixation du refroidisseur au centre du ventrad. Ensuite, placez l'unité de refroidissement sur le processeur. Insérer les vis de fixation du support de montage Intel / AMD par le haut dans the support de montage du refroidisseur, puis vissez les alternatively. Vous pouvez utiliser n'importer quel tounveis cruciforme pour cela.

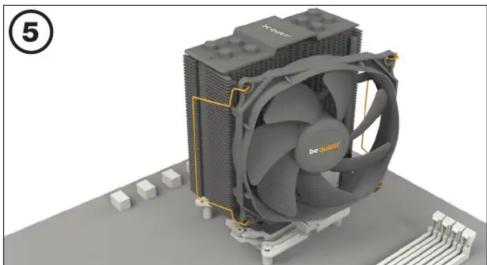

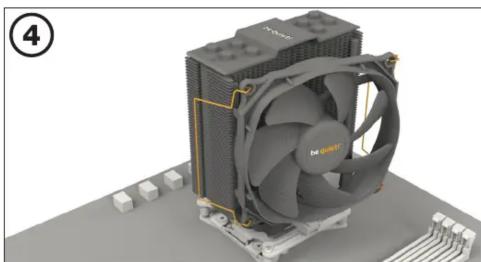

Fixez le ventilateur Silent Wings 3 120~mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage le ventilateur Silent Wings 3 120 mm, repoussez les encoches des clips de fixation du ventilateur.

Pour ce faire, vous aurez besoin des pieces suivantes :

1x Ventirad be quiet! Dark Rock Slim (1), 1xVentilatour Silent Wings 3 120 mm (2), 1x Plaque arriere Intel (3), 2x Supports de montage Intel (4), 2x Supports de montage Intel LGA 1700 (5), 1x Support de montage du fréroidisseur (7), 4x Ercous Intel B (9), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du support de montage Intel/AMD (12), 4x Vis pour plaier arriere Intel (13), 4x Joints toriques (15), 1x Pâte thermique (16), 2x Clips de fixation pour ventilateur (17)

Montage de la plaque arrière

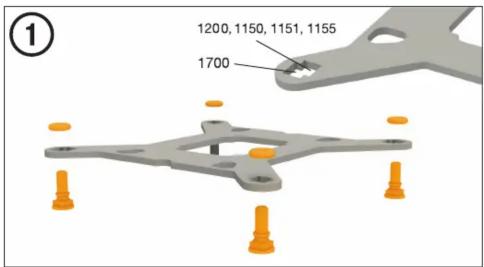

Positionné les vis pour la plaque arrière Intel dans les encoches situées à l'arrière de la plaque arrière Intel. Faites attention en alignant avec les trous spécifique fors pour chaque prise.

Pour fixer les vis de la plaque arriere sur la plaque arriere Intel, utiliser les joints toriques. Une fois l'assemblage de la plaque arriere pour le socket Intel terminé, placez-le sous la carte mère. Assurez-vous que les vis de la plaque arriere sont positionnées avec précision à l'intérieur des trous de la carte mère.

Installation des supports de montage

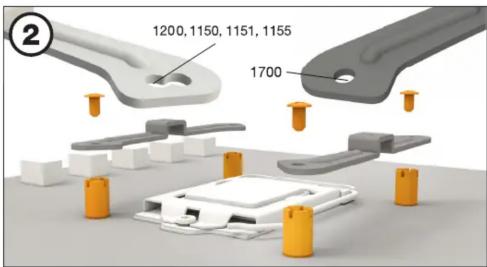

Vissez l'écrou d'écartement Intel B sur la plaque arriere Intel précédement positionné. Ensuite, en fonction de cette prise, positionné les supports de montage Intel ou les supports de montage Intel LGA 1700 sur l'écrou d'écartement Intel B (9) et fixez-les avec les vis de fixation des supports de montage. Vous pouvez utiliser n'importe chaque tournevis cruciforme pour cette opération.

Montage du refroidisseur du ventirad

First remove the protective foil from the Enlevez d'abord le film de protection sous le refroidisseur. Étaler la pâte thermique sur la surface de l'unité centrale. La quantité fourme est suffisante pour une ou deux applications.

Attention: La pâté thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute vergence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.

Positionnque le point de fixation du refroidisseur au centre du ventirad. Ensuite, placez l'unité de refroidissement sur le processeur. Insérer les vis de fixation du support de montage Intel / AMD par le haut dans le support de montage du refroidissement, puis vissez les alternativement. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cela.

Fixez le ventilateur Silent Wings 3 120 mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage le ventilateur Silent Wings 3 120mm repoussez les encoches des clips de fixation du ventilateur.

AMD:AM5/AM4

Pour ce faire, vous aurez besoin des pieces suivantes :

x ventrad be quiet! Dark Rock Slim ( 1 ) , 1x Ventilator Silent Waves 3 120 mm ( 2 ) , 2x Supports longs de montage AMD ( 6 ) 1x Support de montage du refroidisseur ( 7 ) , 4x Ecrous AMD ( 10 ) , 2x Vis de fixation du support de montage Intel/MAD ( 12 ) , 4x Vis pour plaque arrirée AMD ( 14 ) , 1 x Pate thermique ( 16 ) , 2x Clips de fixation pour ventilateur ( 17 )

Assemblage du cadre de montage du refroidisseur

Pour permettre le montage du refroidisseur, veuillez retarder les deux dispositifs de retenue en plastique du module de retention AMD. La plaque arriere montée en usine fixe a l'arriere de la carte mère sera必須aire pour l'installation ultérieure du refroidisseur.

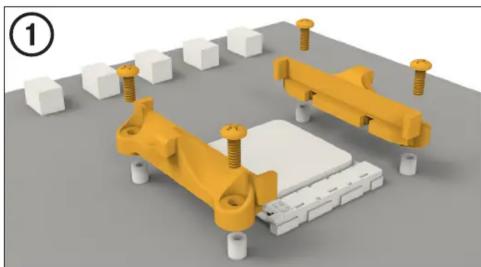

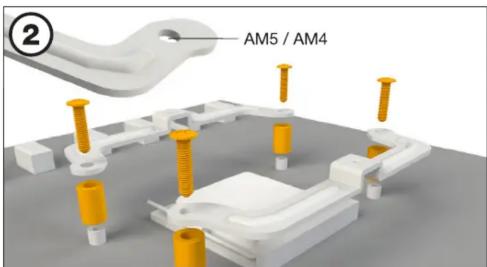

Placer les écrous-entretoises 4x AMD sur les boulons de la plaque arrirée sur le côté avant et fixer les deux supports courts de montage AMD avec les vis pour la plaque arrirée AMD.

Montage du refroidisseur du ventirad

Enlevez d'abord le film de protection sous le refroidisseur. Étaler la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention: La pâté thermique fourmie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgency. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.

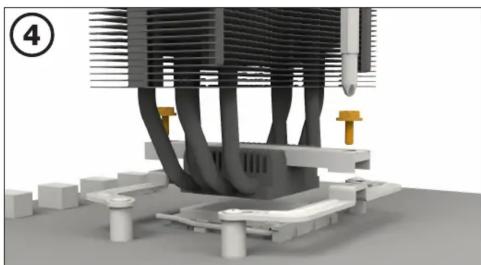

Positionné le support de montage du refroidisseur au centre du ventrad. Ensuite, placez l'unité de refroidissement sur le processeur. Insérer les vis de fixation du support de montage Intel / AMD par le haut dans le pont defixation du refroidisseur, puis vissez les alternativement. Vous pouvez utiliser n'importe quel tourmeis cruciforme pour cela.

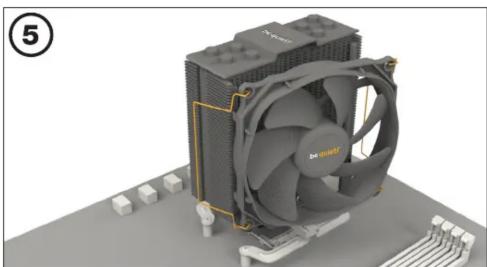

Fixez le ventilateur Silent Wings 3 120 mm sur l'unité de refroidissement à l'aide des clips de fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage le ventilateur Silent Wings 3 120mm repoussez les encoches des clips de fixation du ventilateur.
