MODE D'EMPLOI Dark Rock Pro 4 Be Quiet!
Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC.
Pour ce faisceau, vous avez besoin des pièces suivantes: 1x Ventirad Dark Rock Pro 4 (1), 1x ventilateur 135mm (2), 1x ventilateur Silent Wings 3 120mm (3), 2x Supports de montage Intel (5), 1x support de montage du refroidisseur (8), 4x Ecrous-entretoises Intel A (9), 4x Vis de fixation du support de montage (12), Vis de fixation du support de montage, (13), 1x Tournevis cruciforme (17), 1x Pâte thermique (18), 4x Clips de fixation pour ventilateur (19), 1x Cable en Y (20)

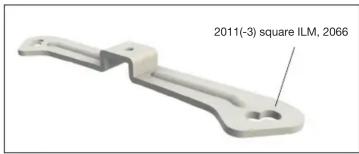

Assemblage du cadre de montage de refroidisseur. Commencez par visser les écrous-entretoises Intel à Sur les filettes du cadre. Placez les supports de montage Intel sur les écrous-entretoises Intel et vissez-les fermement à l'aide des vis de fixation du support de montage. Vous pouvez utiliser le tournevis cruciforme pour cela.
Enlevez d'abord le film de protection au-dessus du refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.
Attention: La pâte thermique fournie n'est pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Éviter le contact avec la peau et les yeux.
Desserrez les capuchons des caloriques sur le dessus comme indiqué ci-dessous en les tournant vers la gauche.

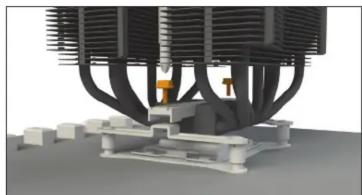

Positionnez le support de montage du refroidisseur au centre de ventilation. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du support de montage par le haut dans le support de montage du refroidisseur, puis vissez les alternativement. Vous pourrez utiliser le tournevis cruciforme pour cela.

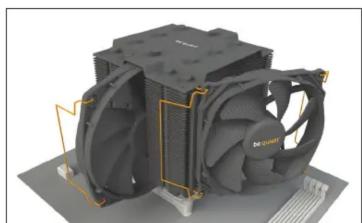

Fixez le ventilateur Silent Wings 3 120 mm à l'aide des clips de fixation pour ventilateur sur le côté ayant du refroidisseur. Faites glisser le ventilateur 135 mm entre les deux dissipateurs et fixez-le également avec des clips de fixation pour ventilateur. Connectez les deux ventilateurs à l'aide du câble Y. Branchez-le au connecteur du ventilateur du processeur sur la carte mère.
Lors du démontage des ventilateurs, repoussez les encoches des pinces de ventilateur du ventilateur.
Introduction: Nous vous remercions d'avoir choisi un produit de qualité. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à service@be-quiet.fr. Nous attirons toute attention: be quiet! ne peut assumer la responsabilité des dommages résultant de problèmes d'incompatibilité.
Garantie :
- 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé)
- La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur que peut agréer.
- Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînant la perte totale de la garantie.
- Les conditions détaillées de garantie ne peuvent être consultées sur le site web bequiet.com
Pour toute question sur nos produits, veuillez nous contacter par mail à l'adresse suivante: service@be-quiét.fr
V1/22
ELEMENTS FOURNIS
| Nom de la pièce Quantité | ||
| 1 | Ventirad be quiet! Dark Rock Pro 4 | 1 |
| 2 | Ventilateur 135 mm 1 | |
| 3 | Ventilateur Silent Wings 3 120mm fan | 1 |
| 4 | Plaque arrière Intel 1 | |
| 5 | Supports de montage Intel 2 | |
| 6 | Supports de montage Intel LGA 1700 | 2 |
| 7 | Supports courts de montage AMD | 2 |
| 8 | Support de montage du refroidisseur | 1 |
| 9 | Écrous-entreprises Intel A 4 | |
| 10 | Écrous-entreprises Intel B 4 |
| Nom de la pièce Quantité | ||
| 11 | Écrous-entretoises AMD 4 | |
| 12 | Vis de fixation du support de montage | 4 |
| 13 | Vis de fixation du support de montage | 2 |
| 14 | Vis pour plaque arrière Intel 4 | |
| 15 | Vis pour plaque arrière AMD 4 | |
| 16 | Joints toriques 4 | |
| 17 | Tournevis cruciforme 1 | |
| 18 | Pâté thermique 1 | |
| 19 | Clips de fixation pour ventilateur 6 | |
| 20 | Câble en Y 1 |
Général
Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC.
Pour ce faire, vous aurez besoin des pièces suivantes : 1x Ventirad Dark Rock Pro 4 (1), 1x ventilateur 135 mm (2), ventilateur Silent Wings 3 120 mm (3), 1x plaque arrière Intel (4), 2x supports de montage Intel (5), 1x support de montage du refroidisseur (8), 4x écrous-entretoises Intel B (10), 4x vis de fixation (12), 2x vis de fixation du support de montage (13), 4x vis de plaque arrière Intel (14), 4x joints toriques (16), 1x tournevis cruciforme (17), 1x pâte thermique (18), 4x clips de fixation du ventilateur (19), 1x câble en Y (20)
Montage de la plaque arrêté
Positionnez les vis de la plaque arrière Intel dans les encoches situées à l'arrière de la plaque arrière Intel. Faites attention en alignant avec les trous particulièrement forts pour chaque prise.
Pour fixer les vis de la plaque arrière sur la plaque arrière Intel, utilisez les joints toriques. Une fois l'assemblage de la plaque arrière Intel pour le socket Intel terminé, placez-le sous la carte mère. Ce faisant, assurez-vous que les vis de la plaque arrière Intel sont positionnées avec précision dans les trous de la carte mère.

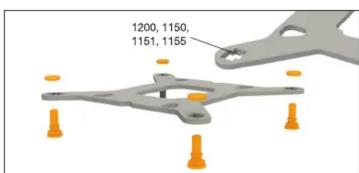

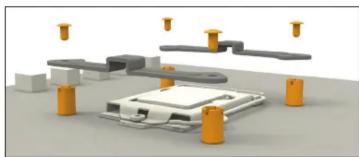

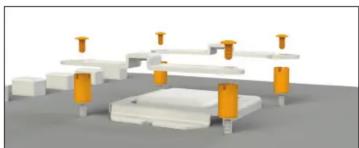

Assemblage du cadre de montage du refroidisseur. Vissez les écrous Intel B sur la plaque arrière Intel préalablement positionnée. Positionnez ensuite les supports de montage Intel sur les écrous Intel B et fixez-les avec les vis de fixation du support de montage. Vous pouvez utiliser le tournevis cruciforme pour cela.
Enlevez d'abord le film de protection au-dessus du refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.
Attention: La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.
Desserrez les capuchons des caloducs sur le dessus comme indiqué ci-dessous en les tournant vers la gauche.
Positionnez le support de montage du refroidisseur au centre du voltiRAD. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du support de montage par le haut dans le support de montage du refroidisseur, puis vissez-les alternativement. Vous pouvez utiliser le tournevis cruciforme pour cela.

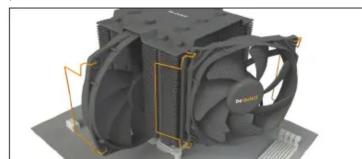

Fixez le ventilateur Silent Wings 3 120 mm à l'aide des clips de fixation pour ventilateur sur le côté avant du refroidisseur. Faites glisser le ventilateur 135 mm entre les deux dissipateurs et fixez-le également avec des clips de fixation pour ventilateur. Connectez les deux ventilateurs à l'aide du câble Y. Branchez-le au connecteur du ventilateur du processeur sur la carte mère.
Lors du démontage des ventilateurs, repoussez les encoches des pinces de fixation du ventilateur.
Général
Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC.
Pour ce montage, vous aurez besoin des pièces suivantes : 1x Ventirad Dark Rock Pro 4 (1), 1x ventilateur 135 mm (2), ventilateur Silent Wings 3 120 mm (3), 1x plaque arrière Intel (4), 2x supports de montage Intel LGA 1700 (6), 1x support de montage du refroidisseur (8), 4x écrous-entretoises Intel B (10), 4x vis de fixation (12), 2x vis de fixation du support de montage (13), 4x vis de plaque arrière Intel (14), 4x joints toriques (16), 1x tournevis cruciforme (17), 1x pâte thermique (18), 4x clips de fixation du ventilateur (19), 1x Câble en Y (20)
Montage de la plaque arrêté
Positionnez les vis de la plaque arrêté Intel dans les encoches situées à l'arrête de la plaque arrêté Intel. Faites attention en alignant avec les trous spécialement formes pour chaque prise.
Pour fixer les vis de la plaque arrirée sur la plaque arrirée Intel, utilisez les joints toriques. Une fois l'assemblage de la plaque arrirée Intel pour le socket Intel terminé, placez-le sous la carte mère. Ce faisant, assurez-vous que les vis de la plaque arrirée Intel sont positionnées avec précision dans les trous de la carte mère.

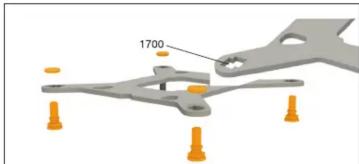

Visser les écrous Intel B sur la plaque arrirée Intel précédemment positionné. Positionnez ensuite les supports de montage Intel LGA 1700 sur les écrous Intel B et fixez-les avec les vis de fixation du support de montage. Vous pouvez utiliser le tournevis cruciforme pour cela.
Enlevez d'abord le film de protection au-dessus du refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.
Attention: La pâte thermique fournie n'est pas destinée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Éviter le contact avec la peau et les yeux.
Desserrez les capuchons des caloducs sur le dessus comme indiqué ci-dessous en les tournant vers la gauche.
Positionnez le support de montage du refroidisseur au centre du voltiRAD. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du support de montage par le haut dans le support de montage du refroidisseur, puis vissez les alternativement.
Fixez le ventilateur Silent Wings 3 120 mm à l'aide des clips de fixation pour ventilateur sur le côté avant du refroidisseur. Faites glisser le ventilateur 135 mm entre les deux dissipateurs et fixez-le également avec des clips de fixation pour ventilateur. Connectez les deux ventilateurs à l'aide du câble Y. Branchez-le au connecteur du ventilateur du processeur sur la carte mère.
Lors du démontage des ventilateurs, repoussez les encoches des pinces de ventilateur du ventilateur.
Général
Nous recommandons de monter le radiateur à l'extérieur du boîtier du PC.
Pour ce faire, vous aurez besoin des pièces suivantes: 1x Ventirad Dark Rock Pro 4 (1), 1x ventilateur 135mm (2), ventilateur Silent Wings 3 120mm (3), 2x supports courts de montage AMD (7), 1x support de montage du refroidisseur (8), 4x écrous-entretoises AMD (11), 2x vis de fixation du support de montage (13), 4x vis pour plaque arrière AMD (15), 1x tournevis cruciforme (17), 1x pâte thermique (18), 4x clips de fixation pour ventilateur (19), 1x Cable Y (20)

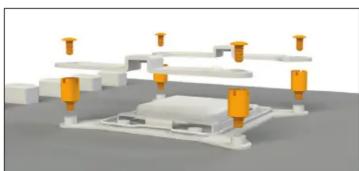

Assemblage du cadre de montage du refroidisseur Pour pouvoir le montage du refroidisseur, veillez retirer les deux dispositifs de retenue en plastique du module de retention AMDL. La plaque arrière montée en usine fixe à l'arrière de la carte mère sera nécessaire pour l'installation ultérieure du refroidisseur.
Placer les écrous-entretoises 4x AMD sur les boulons de la plaque arrière sur le côté avant et fixer les deux supports courts de montage AMD avec les vis pour la plaque arrière AMD.
Montage du refroidisseur du ventirad. Enlevez d'abord le film de protection au-dessus du refroidisseur. Étalez la pâte thermique sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.
Attention: La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Éviter le contact avec la peau et les yeux. Desserrez les capuchons des caloducs sur le dessus comme indiqué ci-dessous en les tournant vers la gauche.
Positionnez le support de montage du refroidisseur au centre du ventred. Ensuite, placez l'unité de refroidissement sur le processeur. Insérez les vis de fixation du support de montage par le haut dans le support de montage du refroidissement, puis vissez les alternativement. Vous pouvez utiliser le tournevis cruciforme pour cela.
Fixez le ventilateur Silent Wings 3 120 mm à l'aide des clips de fixation pour ventilateur sur le côté avant du refroidisseur. Faites glisser le ventilateur 135 mm entre les deux dissipateurs et fixez-le également avec des clips de fixation pour ventilateur. Connectez les deux ventilateurs à l'aide du câble Y. Branchez-le au connecteur du ventilateur du processeur sur la carte mère.
Lors du démontage des ventilateurs, repoussez les encoches des pinces de ventilateur du ventilateur.
