Caractéristique	Détails
Type de moniteur	Moniteur LCD IPS
Taille de l'écran	27 pouces
Résolution	2560 x 1440 pixels (QHD)
Rapport d'aspect	16:9
Temps de réponse	5 ms (gris à gris)
Fréquence de rafraîchissement	75 Hz
Luminosité	350 cd/m²
Contraste	1000:1 (statique)
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, Mini DisplayPort, DVI-D
Ergonomie	Réglage en hauteur, inclinaison, pivot
Consommation électrique	35 W (en fonctionnement), 0,5 W (en veille)
Normes de sécurité	CE, FCC, UL
Dimensions (sans pied)	611,2 x 362,1 x 56,4 mm
Poids	6,4 kg
Garantie	3 ans

FOIRE AUX QUESTIONS - PB278QV ASUS

Comment régler la luminosité de mon ASUS PB278QV ?

Vous pouvez régler la luminosité en accédant au menu OSD (On-Screen Display) en appuyant sur le bouton 'Menu' de votre moniteur, puis en naviguant jusqu'à 'Luminosité' et en ajustant le niveau souhaité.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que l'interrupteur d'alimentation est en position 'On'. Si cela ne fonctionne pas, essayez de brancher le moniteur sur une autre prise électrique.

Comment connecter mon ASUS PB278QV à un ordinateur ?

Vous pouvez connecter votre moniteur à un ordinateur via un câble DisplayPort, HDMI ou DVI. Assurez-vous que votre ordinateur est éteint lors de la connexion.

Pourquoi l'image de mon moniteur est-elle floue ?

Assurez-vous que la résolution de votre ordinateur est réglée sur 2560 x 1440, qui est la résolution native du PB278QV. Vérifiez également que le câble de connexion est bien en place.

Comment mettre à jour le firmware de mon ASUS PB278QV ?

Rendez-vous sur le site officiel d'ASUS, recherchez le modèle PB278QV et téléchargez la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Mon moniteur affiche des lignes verticales, que faire ?

Vérifiez d'abord le câble de connexion pour s'assurer qu'il n'est pas endommagé. Essayez d'utiliser un autre câble ou un autre port sur votre ordinateur. Si le problème persiste, cela peut indiquer un problème matériel.

Comment activer le mode de réduction de lumière bleue sur le PB278QV ?

Accédez au menu OSD, sélectionnez 'Mode d'affichage', puis choisissez 'Mode de lecture' ou 'Mode de nuit' pour activer la réduction de lumière bleue.

Le son de mon moniteur ne fonctionne pas, que faire ?

Vérifiez que le câble audio est correctement branché si vous utilisez des haut-parleurs externes. Assurez-vous également que le volume est réglé correctement sur le moniteur et sur votre ordinateur.

Comment régler l'angle de mon moniteur ASUS PB278QV ?

Le moniteur dispose d'un support ergonomique qui permet d'ajuster l'inclinaison, la rotation et la hauteur. Tenez la base du moniteur et inclinez-le ou ajustez-le à la hauteur désirée.

Quels ports de connexion sont disponibles sur le ASUS PB278QV ?

Le ASUS PB278QV dispose de ports DisplayPort, HDMI, DVI et d'une entrée audio pour les haut-parleurs.

Est-ce que le ASUS PB278QV est compatible avec un montage VESA ?

Oui, le ASUS PB278QV est compatible avec un montage VESA 100 x 100 mm.

MODE D'EMPLOI PB278QV ASUS

Guide de l'utilisateur

Table des matieres

Avertissements iv

Informations de sécurité .

Soin & Nettoyage vii

1.1 Bienvenu! 1-1
1.2 Contenu de la boîte 1-1
1.3 Assemblage du moniteur 1-2
1.4 Branchement des cables 1-3

1.4.1 Arriere du moniteur LCD 1-3

1.5 Présentation du moniteur 1-4

1.5.1 Utilisation des boutons de contrôle 1-4
1.5.2 Fonction QuickFit 1-6

2.1 Detacher le bras / support (pour support mural VESA) 2-1
2.2 Dimension de contour 2-2
2.3 Réglage du moniteur 2-3

3.1 Menu OSD (Affichage à l'écran) 3-1

3.1.1 Comment faire pour reconfigurer 3-1
3.1.2 Présentation des fonctions de l'OSD 3-2

3.2 Spécifications 3-11
3.3 Guide de dépannage (FAQ) 3-12
3.4 LiTe des fréquences supportées 3-13

Copyright © 2019 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucune partie de cette publication y compris les produits et le logiciel décrit dans ce document, ne peut être reproductive, transmise, transcribe, stockée dans un système d'interrogation ou traduite dans une langue que celuique sous qu'elle forme et par qu'elle moyen que ce soit sans l'autorisation écrite de ASUSTeK COMPUTER INC. ("ASUS").

La garantie du produit ou service ne sera pas prolongée si : (1) le produit a eté réparé, modifié ou alteré, sauf si les réparations, modifications ou alterations ont eté autorisées par écrit par ASUS; ou (2) si le numero de série du produit a eté effacé ou n'est plus lisible.

ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU'ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, Toute GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTeurs, MEMBRES DE LA DIRECTION, EMPLOYEES OU AGENTS NE SAURAIENT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECAUX, CIRCONSTANCELS OU CONSECUTIFS (Y COMPRIS LES DOMMAGES POUR MANQUE À GAGNER, PERTES COMMERCIALES, PERTE DE JOUISSANCE OU DE DONNÉES, INTERRUPTION D'EXPLOitation ET AUTRES), MÉME SI ASUS A ETÉ AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DÉCOULANT DE TOUT DEFAULT OU D'ERREUR CONTENUE DANS LE PRESENT MANUEL OU PRODUIT.

LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIES À TITRE D'INFORMATION UNIQUÉMENT ET SONT SOUS RÉSERVE DE CHANGEMENT À TOUT MOMENT SANS PREAVIS. ELLES NE DOIVENT PAS ÉTRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ENDOSSE AUCUNE RESPONSABILITE OU NI AUCUN ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les noms de produits et d'entreprises qui apparaissent dans le present manuel peuvent ou non etre des marques commerciales ou droits d'auteurs enregistrres de leurs sociétés respectives et ne sont utilisés qu'a titre d'identification et d'explication et au besoine de leurs propriétaires, sans intention de contrvenance.

Say hello

Déclaration de la Commission Fédérale des Télécommunications (FCC)

Cet apparéil est conforme à la section 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes :

• Cet apparéil ne peut pas causeur d'interférences nocives.
• Cet apparéil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Cet apparéil a été testé et déclaré conforme aux limites définies pour les apparéils numériques de Classe B suivant la section 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l' apparéil est utilisé dans un environnement résidentiel. Cet apparéil génére, utilise et peut émettre une energia en radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne seroduiront pas dans une installation particulière. Si cet apparéil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l' apparéil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil sur une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consultez votre revendeur ou un technician radio/télévision qualifié pour de l'aide.

En tant que partenaire d'Energy Star, notre société a déterminé que ce produit est conforme aux directives d'Energy Star pour son efficacité energetique.

Déclaration de la commission canadienne des communications

Cet apparéil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des apparéils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications.

Cet apparéil numérique de Classe B est conforme à la norme canadienne ICES-003.

Informations de sécurité

• Avant d'installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte.
• Pour réduire le risque d'incendie ou de chocolélectrique, n'exposez jamais le monitér à la pluie ou à l'humidité.
• N'essayez jamais d'ouvrir le boîtier du moniteur. Les haute tensions dangereuses à l'intérieur du moniteur peuvent entraîner de graves blessures corporelles.
• Si l'alimentation électrique est cassée, n'essayez pas de la réparer par vous-même. Contactez un technicien de réparation qualifié ou un revendeur.
• Avant d'utiliser l'appareil, assurez-vous que tous les cables sont bien connectés et que les cables électriques ne sont pas endommages. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
• Les fentes et les ouvertures à l'arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Nebloquez pas ces fentes. Ne placez jamais l'appareil pres ou sur un radiateur ou une source de chaleur à moins qu'il y ait une ventilation appropriée.
• Le moniteur ne doit être utilisé qu'avac le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sur du type d'alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d'électricité.
• Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.
• Ne surchargez pas les fils d'alimentation ou les rallonges. Une surcharge peut engendrer un incendie ou une électrocution.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
• Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.
• N'insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du moniteur.
• Pour assurer un fonctionnement satisfaisant, n'utilisez le moniteur qu'vec des ordinateurs listed UL qui possedent des receptacles configurés appropriés marqués entre 100 240V CA.
• La prise de courant doit être installée à proximé de l'équipement et doit être facile d'accès.
• Si vous rencontres des problèmes techniques avec le monitour, contactez un technicien de réparation qualifié ou votre revendeur.
• Fournissez une connexion de mise à la terre avant de brancher la prise principale sur le secteur. Lorsque vous débranchez une connexion de mise à la terre, veuilles la débrancher seulement après avoir débranché la prise principale du secteur.

AVERTISSEMENT

Une utilisation d'un casque ou d'écouteurs autres que ceux spécifiés peut entraîner une perte auditive en raison de pressions sonores excessives.

Soin & Nettoyage

• Avant deSoulever ou de déplacer votre moniteur, il est préférible de débrancher les cables et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous souveze le moniteur. Quand vous souveze ou transportez le moniteur, tenez les bords du moniteur. Ne souveze pas le moniteur en tenant le support ou le cordon d'alimentation.
• Nettoyage. Éteignez votre moniteur et débranchez le cordon d'alimentation. Nettoyez la surface du moniteur à l'aide d'un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.
• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N'aspergez jamais de nettoyant directement sur l'écran car il pourrait goutter dans le moniteur et entraîner un choc électrique.

Les symptômes suivants sont normaux avec le moniteur :

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller pendant la première utilisation. Eteignez le commutateur d'alimentation et rallumez-le pour vous assurer que le vacillagement disparait.
• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.
• Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran recupérera lentement ou vous pouvez eteindre le commutateur d'alimentation pendant des heures.
• Lorsque l'écran devient noir ou clignote, ou qu'il ne s'allume plus, contactez votre revendeur ou un centre de réparation pour replacer les pièces défectueuses. Ne reparez pas l'écran vous-même!

Conventions utilisées dans ce guide

AVERTISSEMENT : Informations pour éviter de vous blesser en essayant de terminer une tâche.

AVERTISSEMENT : Informations pour éviter d'endommager les composants en essayant de terminer une tâche.

IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche.

REMARQUE : Astuces et informations supplémentaires pour aider à terminer un tâche.

Où trouverplusd'informations

Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.

1. Sites Web de ASUS

Les sites Web internationaux d'ASUS fournissant des informations mises à jour sur les produits matériels et logiciels d'ASUS.

Référez-vous à http://www.asus.com

2. Documentation en option

Votre emballage produit peut inclure une documentation en option qui peut avoir eté ajoutée par votre revendeur. Ces documents ne font pas partie de l'emballage standard.

1.1 Bienvenu!

Merci d'avoir achete un moniteur LCD d'ASUS®!

Le dernier moniteur à écran LCD large d'ASUS offre un affichage plus net, plus large et plus lumineux, en plus de toute une gamme de fonctions qui améliorent votre séance de visionnage.

Avec ces fonctions du moniteur, vous pouvez profiter du comfort et vous régaler d'une expérience visuelle!

1.2 Contenu de la boîte

Vérifiez que tous les éléments suivants sont présents dans la boîte :

Moniteur LCD
√ Base du moniteur
Guide de mise en route
Carte de garantie
1 x cordon d'alimentation
1x cable DisplayPort (optionnel)
1x cable HDMI (optionnel)

• Si l'un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.
• • Également les pieces replacables requises par la certification TCO.

1.3 Assemblage du moniteur

Pour assembler le moniteur:

1. Placez le moniteur à plat sur un chiffon sur une table, assemblez la base selon le dessin et utilisez une piece pour serrer la vis.
2. Mettez le clip de cable dans le trou du support, et ajustez l'angle du moniteur à l'angle qui est plus comfortable pour vous.

1.4 Branchement des cables

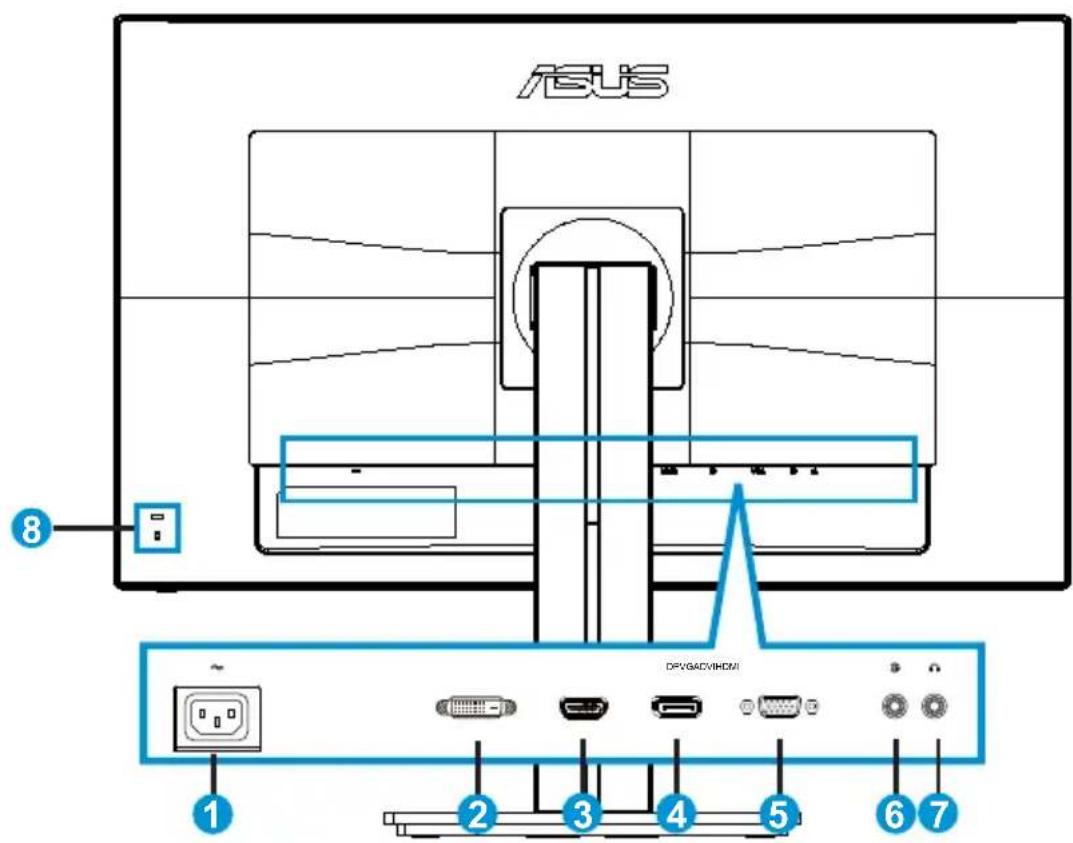

1.4.1 Arrière du moniteur LCD

1. PortENTREEAC
2. Port DVI
3. Port HDMI
4. DisplayPort
5. Port VGA
6. Port d'entrée audio
7. Port de sortie écouteurs
8. Verrou Kensington

1.5 Présentation du moniteur

1.5.1 Utilisation des boutons de contrôle

Utilisez le bouton de commande dans la partie inférieure du moniteur pour régler les paramètres de l'image.

1. Bouton d'alimentation / indicateur d'alimentation :

2. Appuyez sur ce bouton pour allumer/éteindre le moniteur.

3. Les couleurs duvoyant d'alimentation sont indiquées dans le tableau ci-dessous.

État Description
Blanc Marche
Orange Mode Veille
Arrêt Arrêt

1. Bocion MENU :

2. Appuyez sur ce bouton pour ouvrir le menu OSD.

3. Boston QuickFit:

4. Il s'agit d'une touche de raccourci permettant d'activer la fonction QuickFit conçue pour l'alignement.

5. La fonction QuickFit contient 6 pages de formes en grille courantes, de tailles de papier et de tailles de photo. Voir page 1-6 pour plus de détails.

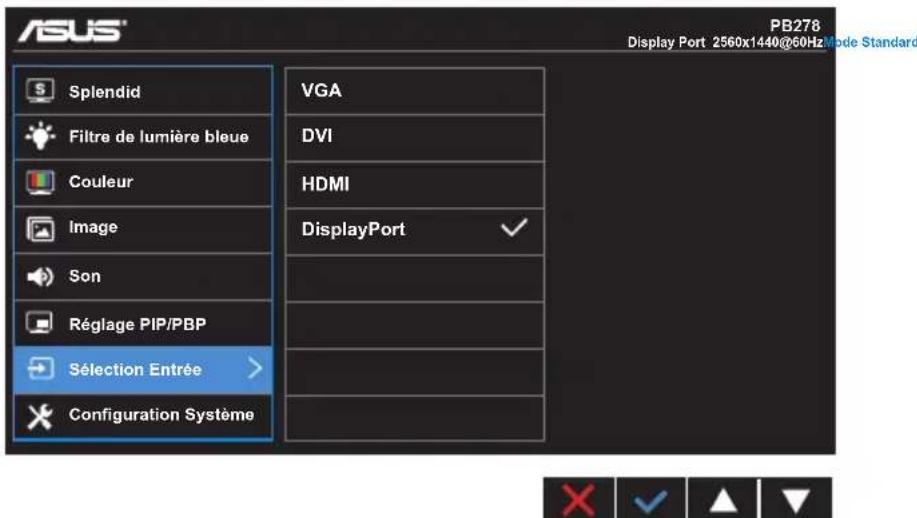

6. Bouton de Sélection Entrée :

7. Utilisez ce bouton de raccourci pour changer entre le signal d'entrée VGA, DVI, HDMI ou DisplayPort.

8. Bouton Fermer

9. Fermer le menu OSD.

10. Bauton de raccourci 1

11. C'est un bouton de raccourci. Le réglage par défaut est Luminosite.

12. Bocton de raccourci 2

13. C'est un bouton de raccourci. Le paramètre par défaut est Filtre de lumière bleue.

1.5.2 Fonction QuickFit

La fonction QuickFit contient trois types de forme : (1) Grille (2) Taille de papier (3) Taille de photo.

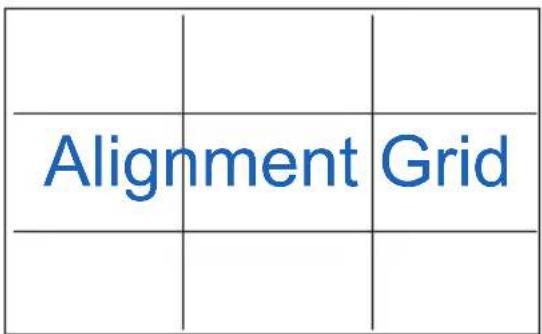

1. Motif Grille : Aide les concepteurs et les utilisateurs à organiser le contenu et l'affichage sur une page, et à créé un design et un effet consistent.

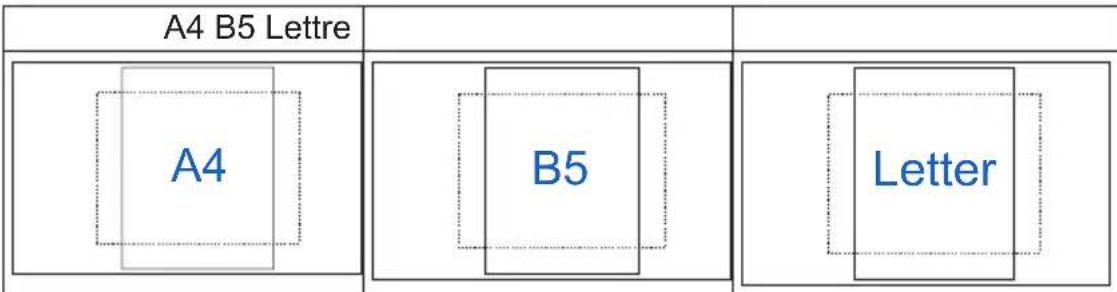

1. Taille de papier: Permet aux utilisateurs de visualiser leurs documents en taille réelle sur l'écran.

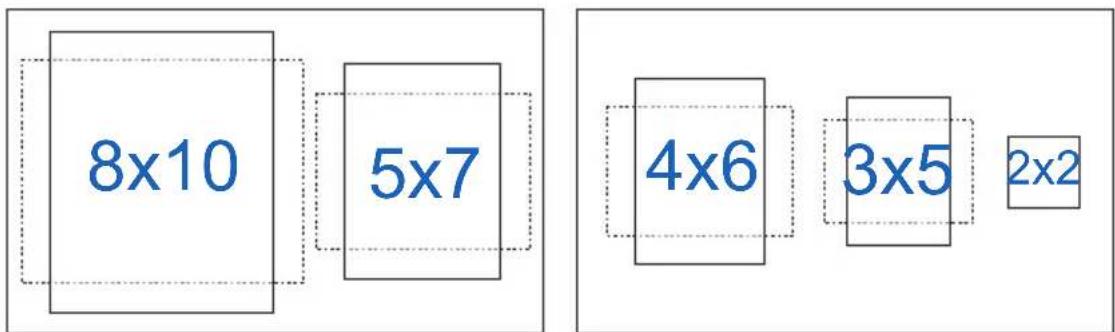

1. Taille de photo : Permet aux photographeurs et aux autres de visualiser précisément et d'editor leurs photos en taille réelle sur l'écran.

2.1 Detacher le bras / support (pour support mural VESA)

Le bras démontable de ce moniteur est conçu spécifique pour un montage mural VESA.

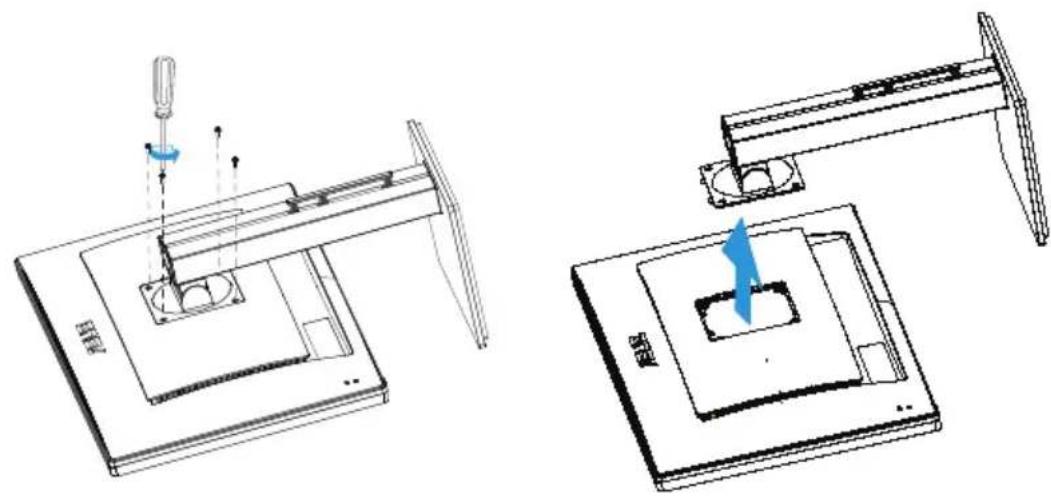

Pour démonter le bras/le support

1. Débranchez les cables d'alimentation et de signal. Posez doucement le moniteur face à terre sur une table propre.
2. Utilisez un tournevis pour enlever les quatre vis du bras (Figure 1) puis detachez le bras/la base du moniteur (Figure 2).

• Nous vous conseillons de couvir la surface de la table avec un chiffon doux pour éviter d'endommager le moniteur.

Tenez le support du moniteur lorsque vous enlevez les vis.

Figure 1 Figure 2

Le kit de montage mural VESA (100 x 100 mm) est acheté séparément.
Utilisez seulement un support de montage mural listed UL avec un poids/une charge minimale de 28.8 kg (taille des vis : M4 x 10 mm).

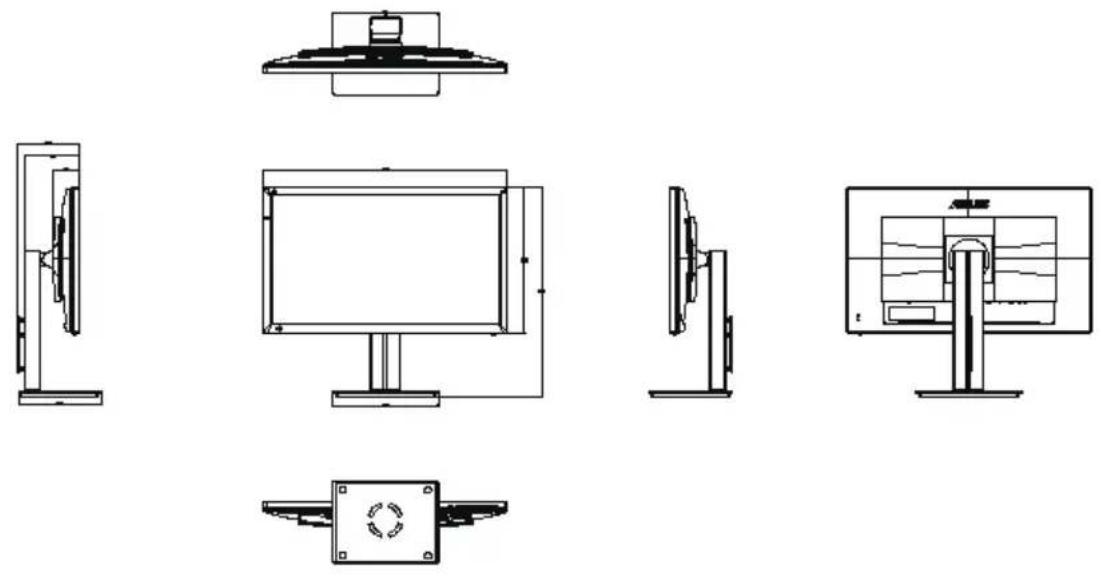

2.2 Dimension de contour

Unité : mm [pouces]

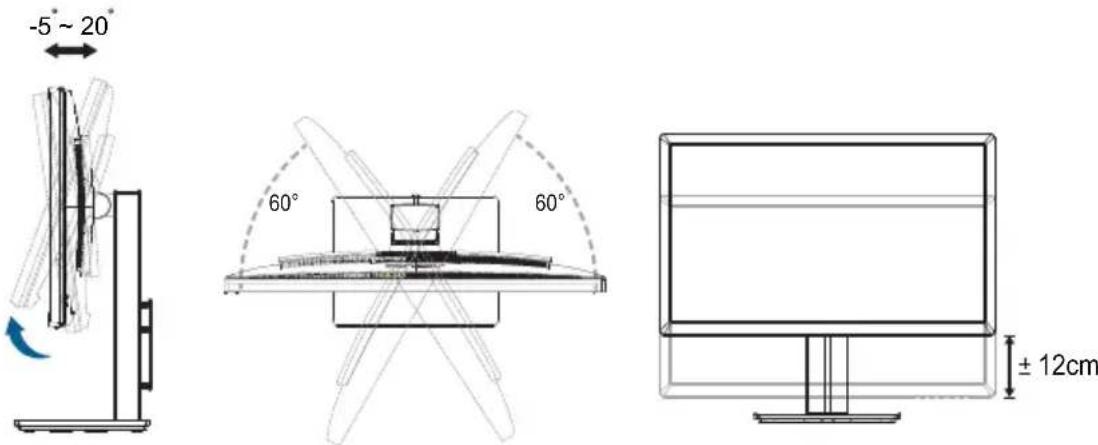

2.3 Réglage du moniteur

• Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit comfortable.
• Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d'angle.
• Vous pouvez ajuster l'angle du moniteur de +20^ à -5^ et le faire pivoter jusqu'à 60^ vers la droite ou la gauche. Vous pouvez aussi ajuster la hauteur du moniteur à +/- 12cm.

3.1 Menu OSD (Affichage à l'écran)

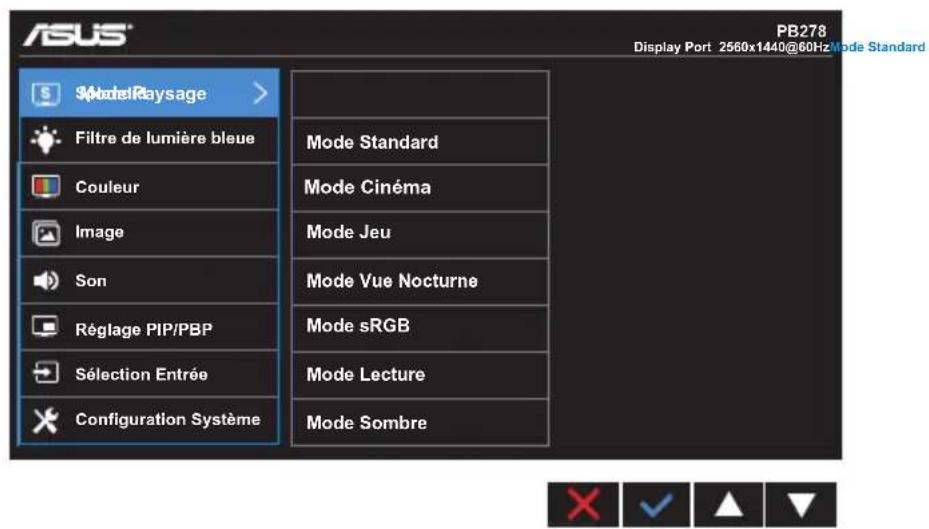

3.1.1 Comment faire pour reconfigurer

1. Appuyez sur le bouton MENU pour ouvrir le menu OSD.
2. Appuyez sur les boutons et pour vous déplacer entre les différentes options du Menu. Lorsque vous allez d'une icône à une autre, le nom de l'option est mis en surbrillance.
3. Pour selectionner l'objet en surbrillance dans le menu, appuyez à nouveau sur le bouton
4. Appuyez sur les boutons et pour selectionner le parametre désiré.
5. Appuyez sur le bouton pour afficher la barre de réglage puis utiliser les boutons ou pour effectuer les modifications en fonction des indicateurs dans le menu.
6. Appuyez sur le bouton pour returner au menu précédent ou appuyez sur pour confirmer et returner au menu précédent.

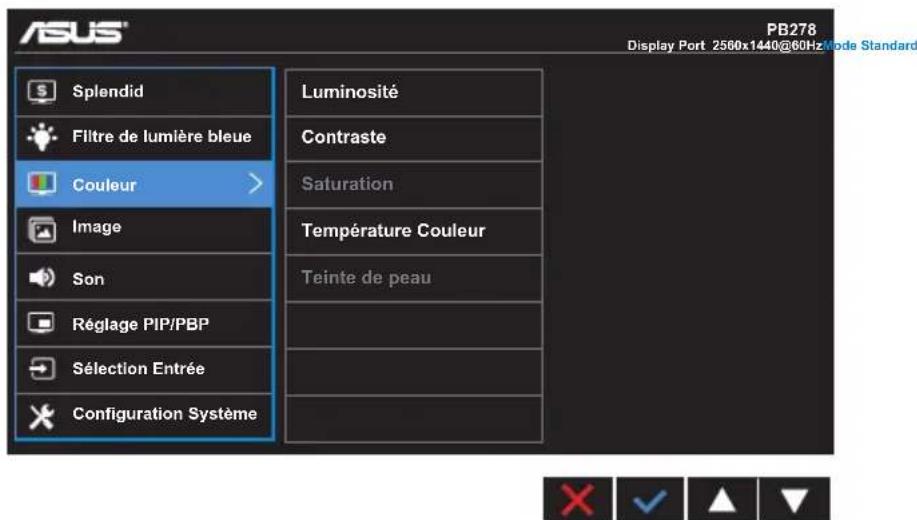

3.1.2 Présentation des fonctions de l'OSD

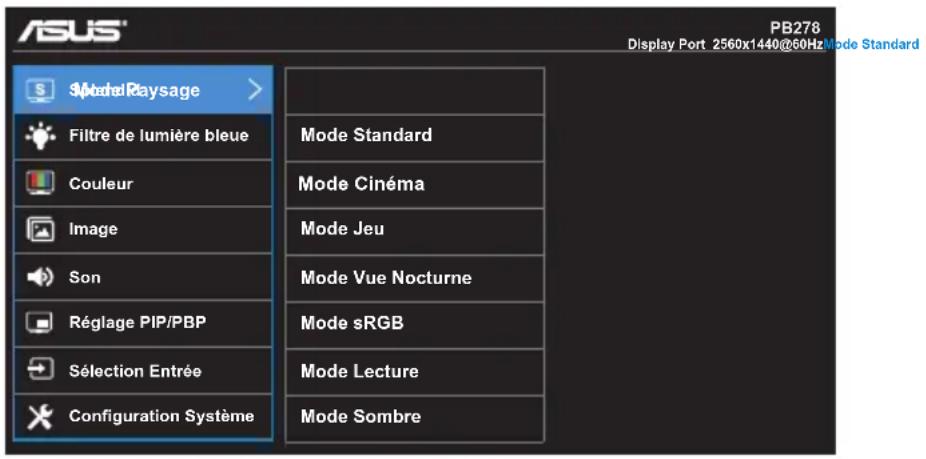

1. Splendid

Cette fonction contient huit sous-fonctions que vous pouvez selectionner en fonction de votre préférence. Chaque mode possède l'option Réinitialiser, pour vous permettre de garder votre réglage ou de returner au mode prédéfini.

Mode Paysage: Le meilleurchoix pour afficher des photos de paysage avec la technologie de video intelligente SPLENDIDTM
- Mode Standard: Le meilleurchioix pour modifier des documents avec la technologie de video intelligente SPLENDIDTM.
- Mode Cinéma: Le meilleurchoix pour regarder des films avec la technologie de video intelligente SPLENDIDTM.
- Mode Jeu: Le meilleurchoix pour jouer à des yeux avec la technologie de video intelligente SPLENDIDTM.
- Mode Vue Nocturne : Le meilleurCHOix pour les yeux ou les films dans des endroits sombres, avec la technologie de video intelligente SPLENDIDTM.
- Mode sRGB : C'est le meilleurchioix pour afficher les photos et les images venant des PC.
Mode Lecture: C'est le meilleurchoix pour la lecture d'un livre.
- Mode Sombre : Le meilleurchioix pour les environnementés avec un faible éclairage.

• En Mode Standard, les fonctions Saturation, Teinte de peu, Nettete et ASCR ne peuvent pas etre configuerées par I'utilisateur.
• En mode sRGB, les fonctions Saturation, Température Couleur, Teinte de peu, Nettété, Luminosité, Contraste et ASCR ne peuvent pas être configurées par l'utilisateur.
• En Mode Lecture, les fonctions Saturation, Teinte de peu, Nettete et ASCR, Contraste et Température Couleur ne peuvent pas être configurées par l'utilisateur.

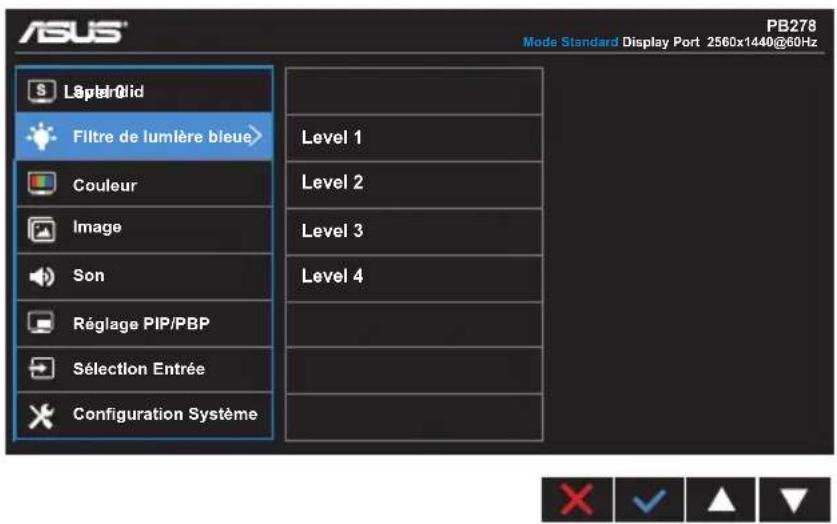

2. Filtre de lumière bleue

Ajustez le niveau d'énergie de la lumière bleue émise par le rétroéclairage à DEL.

• Level 0 (Niveau 0): Aucune modification.
• Level 1~4 (Niveau 1~4): Plus le niveau est élevé, plus la lumière bleue sera réduite.

• Lorsque le Filtre de lumière bleue est activé, les paramétres par défaut du Mode standard seront automatiquement importés.
• Entre les niveaux 1 et niveau 3, la fonction de luminosité est configurable par l'utilisateur.
• Le niveau 4 est un paramètre optimisé. Il est conforme à la certification TUV pour la lumière bleue faible. La fonction de luminosité n'est pas configurable par l'utilisateur.

Veuillez consulter ce qui suit pour atténuer la fatigue oculaire:

• Les utilisateurs doivent passer du temps à l'écart de l'écran s'ils travaillent pendant plusieurs heures. Il est conseilé de faire de courtes pauses (au moins 5 minutes) après environ 1 heures de travail continu sur l'ordinateur. Prendre des pauses courtes et féquentes est plus efficace qu'une seule pause plus longue.
• Pour réduire la fatigue oculaire et la sécheresse oculaire, les utilisateurs doivent reposer leurs yeux régulièrement en fixant des objets élognés.
• Des exercices des yeux permettent de réduire la fatigue oculaire. Répétez souvent ces exercices. Si la fatigue oculaire persiste, veillez consulter un médecin. Exercices des yeux : (1) Regardez de manière répétée de haut en bas (2) Roulez lentement des yeux (3) Bougez vos yeux en diagonale.
• La lumière bleue à haute energia peut conduire à de la fatigue oculaire et à la DMLA (Dégénerescence maculaire liée à l'âge). Filtre de luzière bleue pour réduire la luzière bleue nocive à 70% (max.) afin d'éviter le SVI (syndrome de vision informatique).

3. Couleur

Choisissez la couleur d'image désirée avec cette fonction.

Luminosite: La plage de réglage est de 0 à 100.
- Contraste: La plage de réglage est de 0 à 100.
- Saturation: La plage de réglage est de 0 à 100.
- Température Couleur : Contient trois modes de couleurs prédéfinies (Froid, Normal, Chaud) et Mode Utilisateur.
- Teinte de peu : Contient trois modes de couleurs prédéfinis, "Rouge", "Naturel", et "Jaune".

• En Mode Utilisateur, les couleurs R (Rouge), G (Vert), et B (Bleu) peuvent être régées par l'utilisateur; la plage de réglage va de 0 à 100.

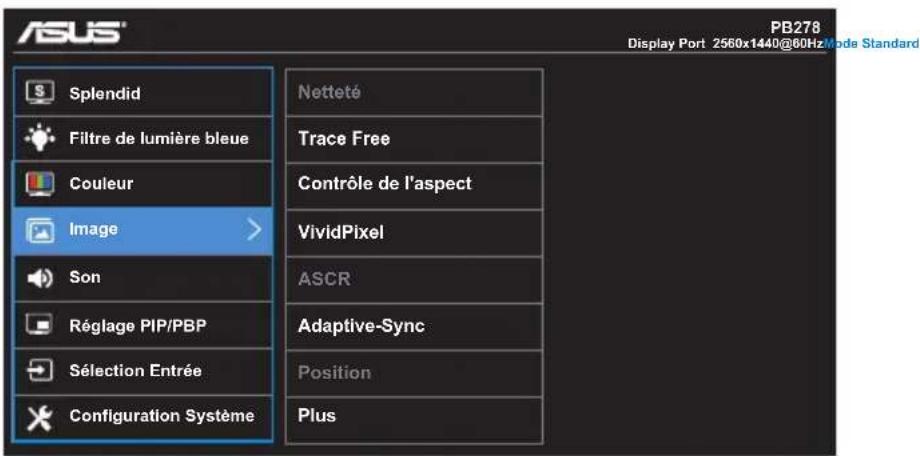

4. Image

Vous pouvez ajuster Nettété, Trace Free, Contrôle de l'aspect, VividPixel, ASCR, Adaptive-Sync, Position (VGA seulement), Focus (VGA seulement) et Auto Adjust (Ajustement auto) (VGA seulement) de l'image à partir de cette fonction principale.

• Nettété : Pour ajuster la nettété de l'image. La plage de réglage est de 0 à 100.
• Trace Free : Augmente le temps de réponse avec la technologie Over Drive. La plage de réglage est de 0 (lent) à 100 (rapide).
• Contrôle de l'aspect: Règle le rapport d'aspect sur "Plein écran", "4:3", "1:1", "Overscan".
• VividPixel: Technologie exclusive de ASUS qui rend les images plus vivantes avec des détails cristallins, pour votre plaisir. La plage de réglage est de 0 à 100.
• ASCR : Choisissez Marche ou Arret pour activer ou désactiver la fonction de rapport de contraste dynamique.
• Adaptive-Sync : Elle permet à une source graphique prise en charge par Adaptive-Sync d'ajuster de façon dynamique le taux de rafraîchissement de l'écran en fonction des taux d'images typiques du contenu, pour plus d'efficacité énergétique et un affichage à faible latence et quasiment sans perturbations.
• Position : Pour ajuster la position horizontale (H-Position (Position-H)) et la position verticale (V-Position (Position-V)) de l'image. La plage de réglage est de 0 à 100 (seulement disponible pour l'entrée VGA).
• Focus : Pour réduire les interférences de ligne horizontal et les interférences de ligne verticale en ajustant (Phase) et (Clock (Fréquence)) séparément. La plage de réglage est de 0 à 100 (seulément disponible pour l'entrée VGA).
• AUTO Adjust. (Ajustement auto): Pour régler automatiquement la position, fréquence et la phase de l'image. (Seulement disponible avec l'entrée VGA).

• 4:3 uniquement disponible lorsque la source d'entrée est au format 4:3. OverScan est uniquement disponible pour la source d'entrée HDMI.

• Phase permit de changer la phase du signal d'horloge pixel. Un réglage incorrect résultat en des interférences horizontales sur l'écran.

• Fréquence (fréquence des pixels) permet de contröler le nombre de pixels balayés à chaque balayage horizontal. Si le réglage de la fréquence est incorrect, des lignes verticales s'affichent sur l'écran et l'image ne sera plus proportionnelle.

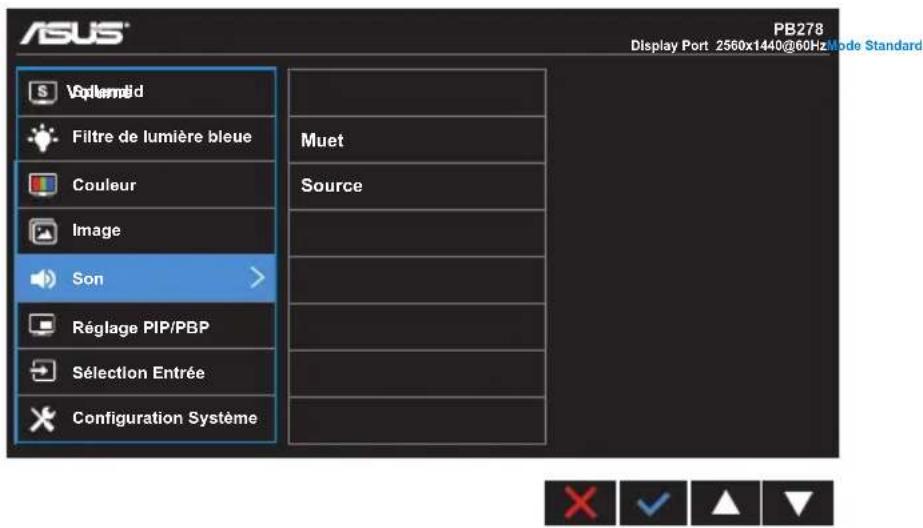

5. Son

Pour ajuster les paramètres de son en fonction de vos préférences.

Volume : Pour ajuster le niveau du volume.
- Muet: Couper le volume.
- Source: Permet de régler la source audio sur « source principale » ou « source secondaire »

6. Réglage PIP/PBP

Réglage PIP/PBP permet d'ouvrir une nouvelle fenêtre, qui est connectée à une autre source video, à coté de la fenêtre principale affichtant la source video originale.

Lorsque vous activez cette fonction, ce moniteur affichera deux images différentes de deux sources videoières en même temps.

Mode PIP/PBP: Sélectionne la fonction PIP ou PBP, ou l'éteindre.
- Source PIP/PBP: Sélectionne la source d'entrée video entre « VGA », « DVI », « HDMI » et « DisplayPort».

Taille: Ajuste la taille de la petite fenetre PIP: "Petit", "Moyenne", ou "Grand".

• Position : Ajuste la position de la petite fenêtre PIP : "Haut-Droit", "Haut-Gauche", "Bas-Droit", ou "Bas-Gauche".

• Contrôle de l'aspect: Ajuste le rapport d'aspect PIP et ajusté automatiquement la taille de la fenêtre PIP.

• Échange : Échange la source de la fenêtre principale avec celle de la petite fenêtre.

	Source principale
Source secondaire		VGA DVI HDMI DisplayPort
	VGA Oui	Oui Oui
	DVI Oui	Oui Oui
	HDMI Oui	Oui Oui
	DisplayPort	Oui Oui Oui

7. Sélection Entreee

Selectionnez la source d'entrée entre les signaux d'entrée VGA, DVI, HDMI et DisplayPort.

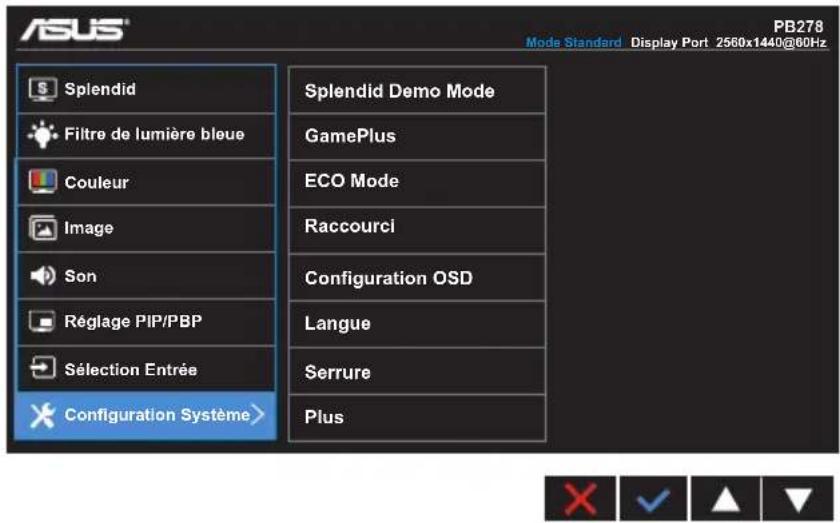

8. Configuration Systeme

Pour ajuster la configuration du système.

• Splendid Demo Mode : Pour activer le mode Démo de la fonction Splendid.

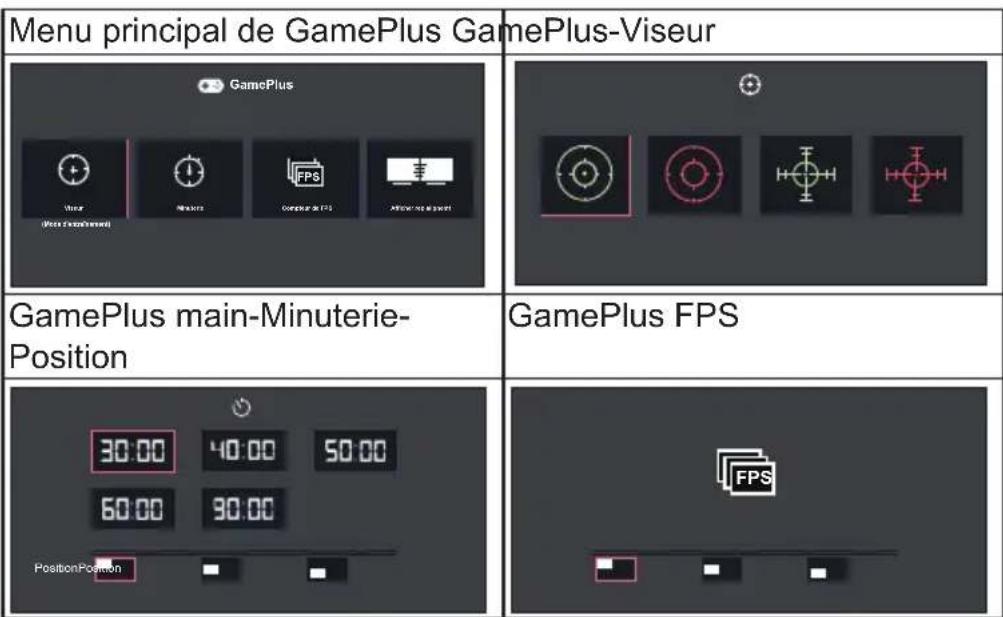

• GamePlus : La fonction GamePlus fournit un ensemble d'outils et create un meilleur environnement de jeu pour les utilisateurs qui utilisent différents types de jours. En particulier, la fonction Aimpoint est spécialement conçue pour les nouveaux joueurs ou les débutants intéressés dans les jours First Person Shooter (FPS).

Pour activer GamePlus :

• Sélectionnez Marche pour ouvrir le menu principal de GamePlus.
• Appuyez sur et pour selectionner entre les fonctions Aimpoint et Minuterie.
• Appuyez sur pour confirmer la fonction可以选择. Appuyez sur pour returner. Appuyez sur pour sortir et quitter.

• ECO Mode: Pour activer le mode d'économie d'énergie.
• Raccourci : Sélectionnez cette option pour pouvoir définir deux boutons de raccourci.
• Configuration OSD : Pour ajuster le Délai OSD, DDC/CI, et la Transparencyce de l'écran OSD.
• Langue: PourCHOISIR la langue du menu OSD. Les selections possibles sont: Anglais, Francais, Allemand, Espagnol, Italien, Hollandais, Russe, Chinois traditionnel, Chinois simplifie, Japonais, Persan, Thai, Indonesien, Pologne, Turquie, Portugal, Tchèque, Croatie, Hongrie, Roumanie et Coreen.
• Serrure: Désactive le fonctionnement de toutes les touches. Appuyez sur le deuxième bouton à droite pendant plus de cinq secondes pour désactiver la fonction de verrouillage des boutons.
• Plus : Pour returner à la page suivante dans Réglages du système.
• Retour : Pour returner à la page précédente dans Régliages du système.
• Informations : Affiche les informations du moniteur.
• Indicateur d'alimentation : Pour allumer/éteindre levoyant d'alimentation DEL.
  Verr touche d'alim.: Pour activer/désactiver la touche d'alimentation
• Tout réinit.: Sélectionner "Oui" pour restaurer tous les réglages sur le mode d'usine par défaut.

3.2 Spécifications

Modèle PB278QV
Taille du panneau 27,0"W (68,6 cm)
Résolution max. 1920x1080 (VGA); 2560 x 1440 (DVI, HDMI, DP)
Luminosité (Typ.) 300cd/m	2
Rapport de contraste intrinsèque (Typ.)	1000:1
Angle de vision (CR=10) 178°(V) /178°(H)
Couleurs de l'écran 16,7 M (True 8bit)
Temps de réponse 5ms (Gris à gris)
Haut-parleur satellite 2W x 2 stéroide
Sortie écouteurs	Oui
Son de HDMI Oui
Entrée HDMI Oui
Entrée DVI DVI (dual link) avec HDCP
Entrée D-Sub Oui
Entrée DisplayPort	Oui
Entrée ligne audio	Oui
Consommation électrique allumé	< 60W*
Remarque	*Basé sur la norme Energy Star 7.0
Couleur du châssis	Noir
Mode Économie d'énergie	< 0,5W
Mode éteint < 0,5W
Inclinaison	-5° ~ +20°
Rotation (angle)	+60°~60°
Pivotement (angle/direction)	90° (sens horaire)
Réglage de la hauteur (mm)	Oui (0~120mm)
Montage mural VESA	Oui (100mm x 100mm)
Phys. Dimensions (LxHxP)	643 x 552,3 x 218 mm
Dimensions de la boîte (LxHxP)	755 x 224 x 470 mm
Poids net (approx.)	7,8 kg
Poids brut (approx.)	11 kg
Tension de voltage	100~240V c.a. (intégré)

3.3 Guide de dépannage (FAQ)

Problème Solution possible
Levoyant DEL d'alimentation n'est pas MARCHÉ	Appuyez sur le bouton pour vérifier si le monitreur est en mode Marche.Vérifiez si le cordon d'alimentation est correctement branché sur le monitueur et sur la prise de courant.Vérifiez la fonction Indicateur d'alimentation dans le menu principal OSD. Sélectionnez "Marche" pour activer levoyant DEL.
Levoyant DEL d'alimentation est de couleur orange et il n'y a aucune image sur l'écran	Vérifiez si le monitueur et l'ordinateur sont en mode Marche.Assurez-vous que le cable de signal est correctement branché sur le monitueur et sur l'ordinateur.Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue Connectez l'ordinateur à un autre monitueur disponible pour vérifier que l'ordinateur fonctionne correctement.
L'image de l'écran est trop claire ou trop foncée	Ajustez les réglages Contraste et Luminosité avec le menu OSD.
L'image de l'écran n'est pas centrée ou pas de bonne taille	Assurez-vous que le cable de signal est correctement branché sur le monitueur et sur l'ordinateur.Eloignez les apparêils électriques susceptibles de cause des interférences.
Les couleurs de l'image de l'écran sont bizarre (le blanc n'apparaît pas blanc)	Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue.Effectuez une réinitialisation avec le menu OSD.Ajustez les réglages Couleurs R/G/B ou sélectionnez la Température des couleurs dans le menu OSD.
Aucun son ou le son est très faible	Vérifiez que le cable audio est bien branché sur le monitueur.Ajustez le réglage du volume sur votre ordinateur et sur votre monitueur.Vérifiez que le pilote de la carte de son de votre ordinateur a été correctement installé et activé.Assurez-vous que la source audio est correctement réglée dans l'OSD.

3.4 Listes des fréquences supportées

Fréquences primaires de PC supportées

Résolution	Taux de rafraîchissement	Fréquence horizontalie
640x480	60Hz	31,469kHz
640x480	72Hz 37,861kHz
640x480	75Hz 37,5kHz
800x600	56Hz 35,156kHz
800x600 60Hz		37,879kHz
800x600 72Hz		48,077kHz
800x600 75Hz		46,875kHz
1024x768	60Hz	48,363kHz
1024x768	70Hz	56,476kHz
1024x768	75Hz 60,023kHz
1152x864	75Hz 67,5kHz
1280x960 60Hz 60kHz
1280x1024 60Hz 63,981kHz
1280x1024 75Hz 79,976kHz
1280x1440 60Hz 88,715kHz
1440x900 60Hz 55,935kHz
1440x900 75Hz 70,635kHz
1680x1050 60Hz 65,29kHz
1920x1080 60Hz 67,5kHz

Modes IBM, Fréquences prédéfines d'usine (entrees D-SUB, DVI-D, HDMI)

Résolution		Taux de rafraîchissement	Fréquence horizontalie
640x350	70Hz 31,469kHz
720x400	70Hz 31,469kHz

Modes MAC, Fréquences prédéfinitions d'usine (entres D-SUB, DVI-D, HDMI)

Résolution		Taux de rafraîchissement	Fréquence horizontalie
640x480	67Hz 35kHz
832x624	75Hz 49,725kHz

Modes VESA, Fréquences utilisateurs disponibles

Résolution	Taux de rafraîchissement	Fréquence horizontalie
848x480 60Hz 31,02
1280x720(RB) 60Hz 44,444kHz
1280x720 60Hz 44,772kHz
1280x720 75Hz 56,456kHz
1280x768(RB) 60Hz 47,396kHz
1280x800(RB) 60Hz 49,306kHz
1280x800 60Hz 49,702kHz
1280x800 75Hz 62,795kHz
1366x768 60Hz 47,712kHz
1440x900(RB) 60Hz 55,469kHz
1440x900 75Hz 70,635kHz
1680x1050(RB) 60Hz	64,674kHz
1920x1080 60Hz 66,587kHz

Mode WQHD (DVI (dual link), HDMI et DP seul)

2560x1440 60Hz

88,787kHz

• Meme si le PB278Q prend en charge des résolutions jusqu'à 2560 x 1440 WQHD y compris DVI-dual link, HDMI et DisplayPort, certaines cartes graphiques peuvent ne prendre en charge que des résolutions jusqu'à 1920 x 1200 via HDMI. Veuillez vérifier auprès de votre distributeur ou revendeur local pour obtenir les limitations du matériel de votre ordinateur fixe ou portable.

Synchronisation SD/HD (entree HDMI seulement)

Formats HDMI 1.3,CEA-861B, synchronisation primaire supportee SD/HD (entree HDMI seulement)

Résolution Taux de	rafraîchissement Fréquence horizontal
640x480P 59,94	/ 60Hz 31,469 / 31,5kHz
720x480P 59,94	/ 60Hz 31,469 / 31,5kHz
720x576P 50Hz	31,25kHz
1280x720P 50Hz	37,5kHz
1280x720P 59,94	/ 60Hz 44,955 /45kHz
1920x1080i 50Hz	28,125kHz
1920x1080i	59,94 / 60Hz
	33,716 / 33,75kHz

Formats HDMI 1.3,CEA-861B, synchronisation optionnelle supportee SD/HD (entree HDMI seulement)

Résolution Taux de	rafraîchissement Fréquence horizontal
1440x480P 59,94	/ 60Hz 31,469 / 31,5kHz
1440x576P 50Hz	31,25kHz
1920x1080P	50Hz
1920x1080P	59,94 / 60Hz 67,433 / 67,5kHz

• Les modes qui ne sont pas listed dans ces tableaux peuvent ne pas être supportés. Pour une résolution optimale, nous vous conseillons de désir un mode listed dans les tableaux ci-dessus.
