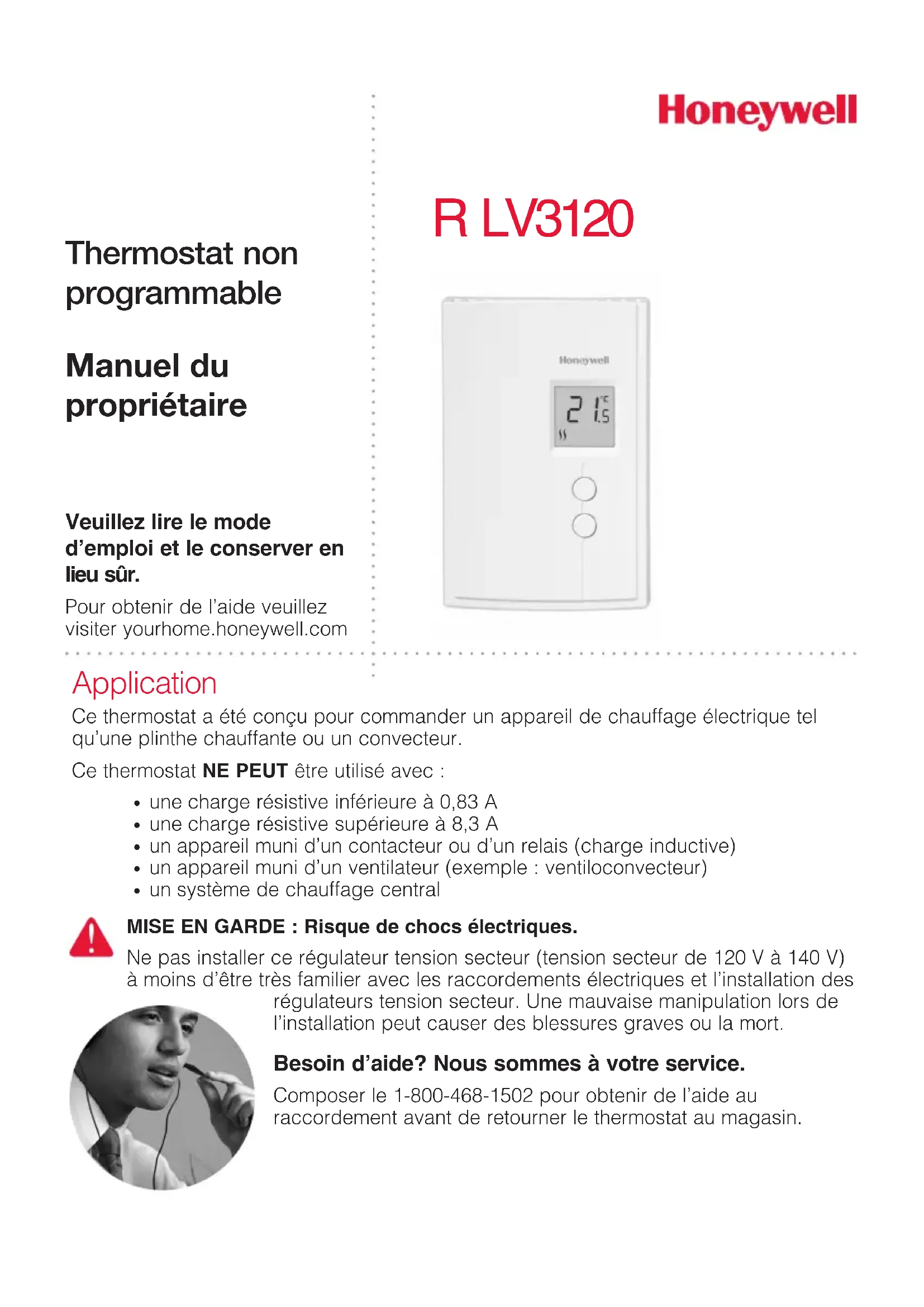

MODE D'EMPLOI RLV3120 HONEYWELL

DU MERCURE Ce produit ne contient aucun mercure. Cependant, ce produit peut remplacer un produit qui contient du mercure. Le mercure et les produits contenant du mercure ne doivent pas être jetés aux ordures ménagères. Pour obtenir plus d›informations pour savoir comment et où recycler adéquatement un thermostat contenant du mercure aux États- Unis, consultez l›organisme de recyclage des thermostats (Thermostat Recycling Corporation) à www.thermostat-recycle.org. Pour le recyclage de thermostats contenant du mercure au Canada, consultez l›organisme Switch the Stat à www.switchthestat.ca NO MERCUR

• Un (1) thermostat• Deux (2) vis de montage 6-32• Deux (2) connecteurs sans soudure Affichage et réglage de la température Bouton Haut Bouton Bas Apparaît lorsque la température de consigne est affichée Affichage de la température Indicateur de l’intensité du chauffage. (L’absence de l’image indique l’arrêt du chauffage.) Le thermostat affiche normalement la température mesurée (ambiante).
• Pour afficher la température de consigne, appuyer brièvement sur le bouton Haut ou Bas. La température de consigne sera affichée pendant 5 secondes.

• Pour modifier la température, appuyer sur le bouton Haut ou Bas jusqu’à ce que la valeur désirée apparaisse.9 Enlever la façade AVERTISSEMENT

ÉLECTRIQUE. Desserrer la vis qui retient la façade du thermostat à la base. La vis ne peut être complètement enlevée et reste captive sur la base. Séparer la façade de la base en tirant sur la partie inférieure du thermostat. 4-wire Installation2-wire Installation Câblage Relier n’importe quel fil du thermostat au fil de l’appareil de chauffage (charge) et l’autre fil au fil de l’alimentation en utilisant des connecteurs sans soudure pour fils de cuivre. REMARQUE : Tous les câbles et les raccordements doivent être conformes au code d’électricité local. Pour le raccordement à des fils en aluminium, employer des connecteurs identifiés CO/ ALR. Power supply Power supply10 Installer la façade Installer la base sur une boîte électrique. Remettre la façade du thermostat sur la base et resserrer la vis. Selectionner le format d’affichage de la température Pour selectionner le format d’affichage de la température :

1. Appuyer sur les boutons Haut et Bas pendant trois secondes.

Le format utilisé sera indiqué à l’écran.

2. Appuyer sur le bouton Haut ou Bas pour changer le format.

3. Appuyer sur les boutons Haut et Bas pendant une seconde (ou

attendre une minute) pour retourner à l’affichage normal. REMARQUE : Garder les ouvertures d’aération du thermostat propres et dégagées en tout temps. Dépannage

Le thermostat est chaud. Ceci est normal. La température afchée est erronée. Remédier si l’une des conditions suivantes existe :

• Il y a un courant d’air à proximité.

• L’autocollant sur l’écran du thermostat n’a pas été enlevé.

• Le thermostat est situé près ou au-dessus d’une source de chaleur tel qu’un gradateur de lumière. L’afchage disparaît et ne réapparaît qu’après quelques minutes. La protection thermique de la plinthe était temporairement ouverte. Ceci peut se produire suite à une surchauffe lorsque la plinthe est obstruée par un meuble ou un rideau, ou si la protection thermique de la plinthe est trop sensible.11 Caractéristiques Alimentation : 120/240 V c.a., 60 Hz Charge minimale : 0,83 A (résistive seulement) 200 W @ 240 V c.a. 100 W @ 120 V c.a. Charge maximale : 10,4 A (résistive seulement) 2000 W @ 240 V c.a. 1000 W @ 120 V c.a. Plage d’affichage : 0 °C à 50 °C (32 °F à 99 °F) Plage de réglage : 5 °C à 30 °C (40 °F à 85 °F) Entreposage : -20 °C à 50 °C (-4 °F à 120 °F) Cycle de chauffage : 15 secondes Mémoire permanente : Il n’est pas nécessaire de régler la température de consigne après une panne de courant.33-00149EF-01 ® Marque de commerce déposée aux É.-U. © 2015 Honeywell International Inc. 33-00149EF—01 M.S. 09-15 Imprimé aux États-Unis Solutions de régulation et d’automatisation Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 yourhome.honeywell.com Garantie limitée d’un an Honeywell garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main-d’œuvre, durant une période d’un (1) an à partir de la date d’achat par le consommateur si le produit est utilisé et entretenu convenablement. En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell remplacera ou réparera le produit, à sa discrétion. Si le produit est défectueux, (i) le renvoyer avec la facture ou une autre preuve d’achat date au lieu d’achat; ou (ii) appeler le service à la clientèle de Honeywell en composant le 1-855-733-5465. Le service à la clientèle déterminera si le produit doit être retourné à l’adresse suivante : Honeywell Return Goods, Dock 4MN10-3860, 1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié. La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’appliquera pas s’il est démontré par Honeywell que la défectuosité ou le mauvais fonctionnement sont dus à un endommagement du produit alors que le consommateur l’avait en sa possession. La responsabilité exclusive de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. HONEYWELL N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFECTUOSITÉ DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s’appliquer. CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR HONEYWELL POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE D’UNE ANNÉE DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s’appliquer. La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d’une province à l’autre. Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de Honeywell à l’adresse suivante : Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le 1-855-733-5465.
