MODE D'EMPLOI Acléis NGLM235H5 ELM LEBLANC
Tirage naturel, V.M.C. et étanche à ventouse
Table des matières
1 Explication des symboles et mesures de sécurité 3
1.1 Explication des symboles 3
1.2 Mesures de sécurité 5
2Vue d'ensemble des éléments de commande. 8
3Mise en service 10
4 Utilisation 14
4.1 Allumer/eteindre l'appareil 14
4.2 Mise en marche du chauffage 15
4.3 Régulation du chauffage (en option) 16
4.4 Regler la température d'eau chaude sanitaire 17
4.5 Mode eté (pas de chauffage, eau chaude sanitaire uniquely) 19
4.6 Protection contre le gel 20
4.7 Anomalies 21
4.7.1 Contrôles anti-debordement (appareils NGLM...) 22
4.7.2 Sécurité collective des appareils V.M.C. 23
5 Consignes pour economiser l'énergie 24
6 Généralités 26
7 Résumé du mode d'emploi 27
1 Explication des symboles et mesures de sécurité
1.1 Explication des symboles
Avertissements
Dans le texte, les averissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.
Pour les risques liés au courant électrique, le point d'exclamation dans le triangle de signalisation est remplaçé par un symbole d'éclair.
Les mots de signalement au début d'un averissement caractérisent le type et l'importance des conséquences eventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.
- AVIS signale le risque de dégats matériels.
- AVENTISSEMENT signale le risque d'accidents corporels graves.
Les informations importantes ne concernant pas des situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.
Autres symboles
Symbole Signification
Etape à suivre
Renvoi à d'autres passages dans le document ou dans d'autres documents
- Enumération/Enregistrement dans la liste
-Énumération/Enregistrement dans la liste (2e niveau)
Tab. 1
1.2 Mesures de sécurité
Si I'on perçoit une odeur de gaz :
Fermer le robinet de gaz ( page 8).
Ouvrir les fenêtres.
- Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles.
Eteindre toute flamme à proximé.
- Téléphoner immédiatement, de l'extérieur à la Compagnie de gaz et à un installerateur ou un service après-vente agrée e.l.m. leblanc.
Si I'on perçoit une odeur de gaz brûlés
- Mettre l'appareil hors service ( page 14).
Ouvrir les fenêtres et les portes.
Informer immédiatement un installerateur ou un service après vente/agrée e.l.m. leblanc.
L'installation ainsi que les modifications éventuelles apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-venture agrée e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
Les gains, conduits et dispositifs d'évacuation des fumées ne doivent pas être modifiés.
En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil): Ne pas fermer ni réduire les ori-fices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.
Maintenance
Recommendation pour nos clients : Nous recommendons vivement de conclude un contrat d'entretien avec un installateur ou service après-vente agrée e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.
Conformément à la reglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!
Appareils V.M.C.: L'entretien de la V.M.C. est obligatoire:
-Entretien annuel des bouches d'extraction.
- Entretien quinquennial (5 ans) de l'ensemble de l'installation.
-Entretien du dispositif de sécurité.
Matières explosives et facilement inflammables
Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximé immédiate de l'appareil.
Air de combustion/air ambient
L'air de combustion/air ambient doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

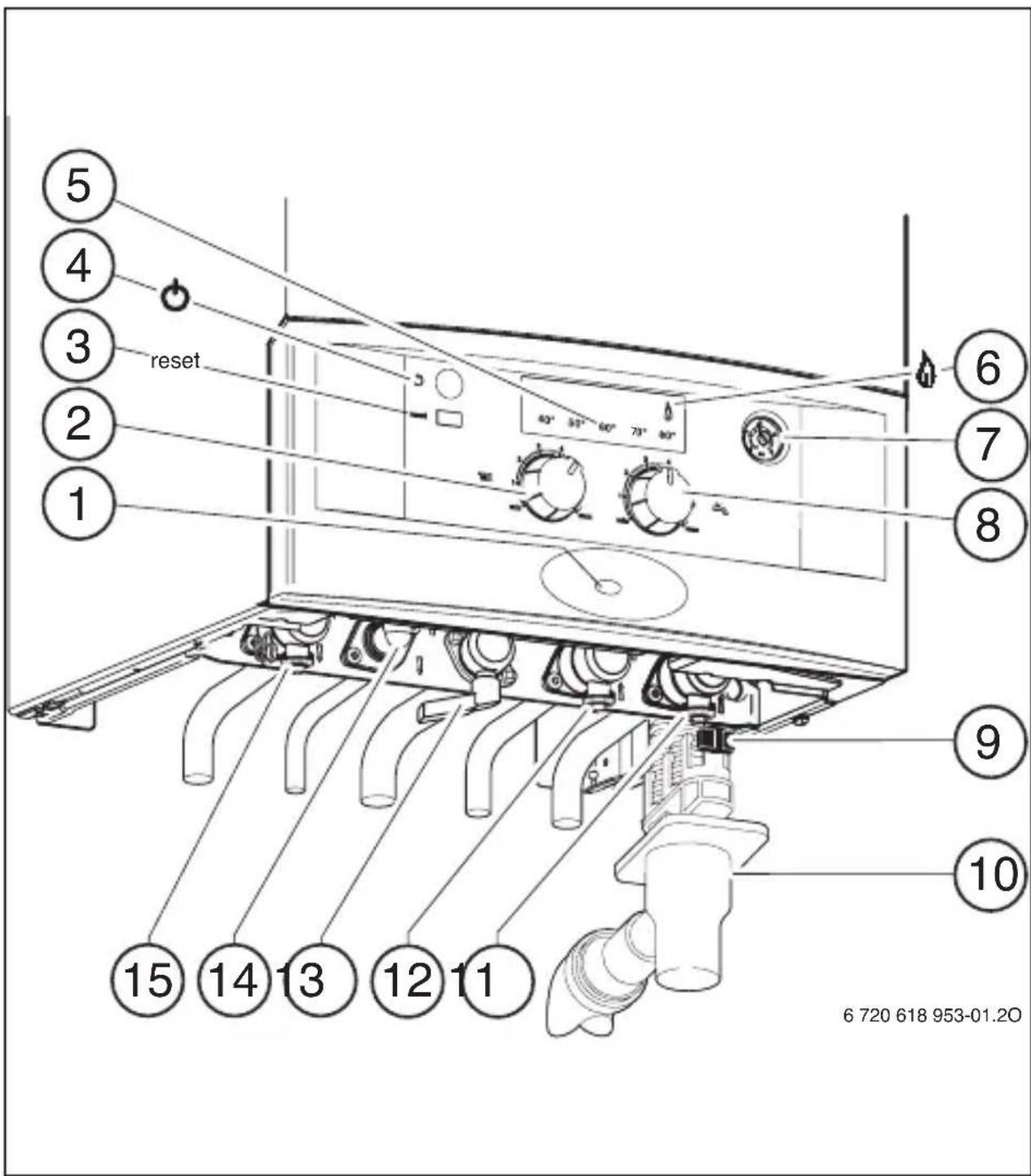

2 Vue d'ensemble des éléments de commande
Fig. 1
1 Témoin de fonctionnement
2 Sélecteur de température de départ chauffage
3 Touche reset
4 Interrupteur principal
5 Afficheur de température de départ chauffage/ code d'erreur
6 Voyant de contrôle du fonctionnement du brûleur
7 Manomètre
8 Sélécteur de température eau chaude sanitaire
9 Robinet de replissage
10 Siphon à entonnoir (accessoire)
11 Robinet de retour chauffage
12 Robinet entree eau froide sanitaire
13 Robinet de gaz (fermé)
14 Raccord eau chaude sanitaire
15 Robinet de départ chauffage
3 Mise en service

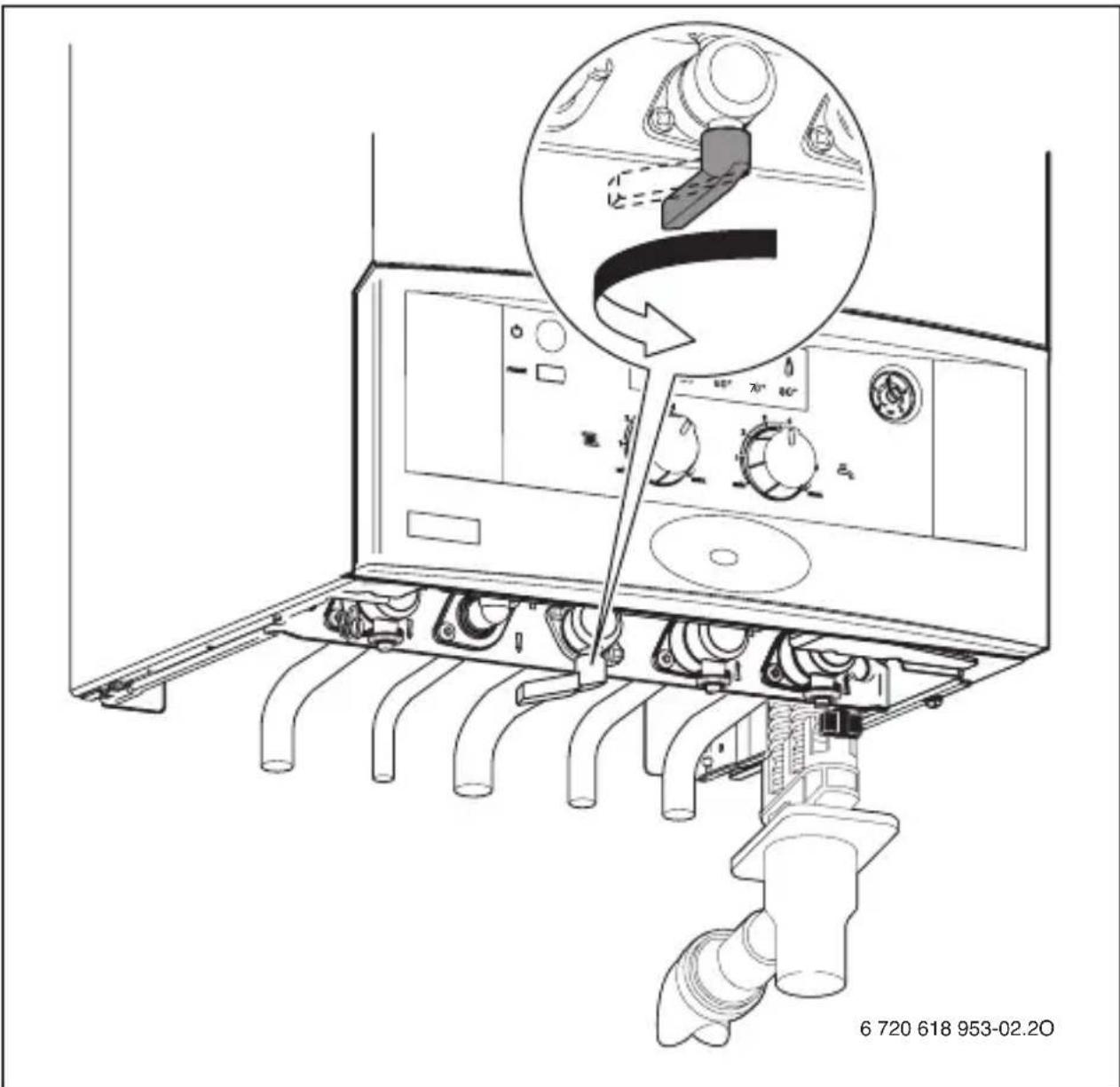

Ouvrir le robinet de gaz
Tournier la manette dans le sens inverse des aiguilles d'une montre.
Si la manette est dans le sens d'écoulement, le robinet est ouvert.
Fig. 2

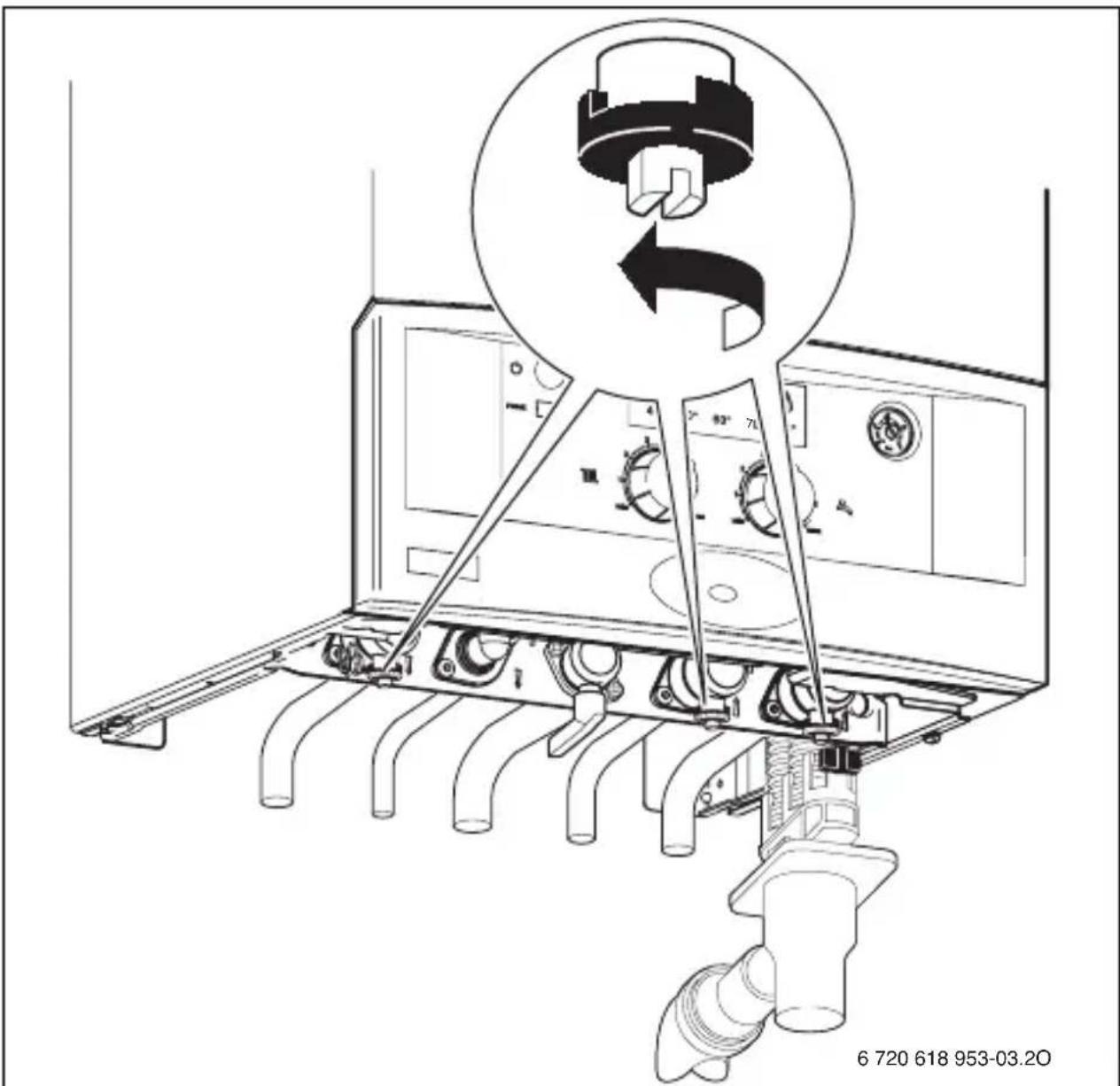

Ouvrir les robinets
Tournier la vis carrée avec une clé jusqu'à ce que l'encôche soit positionnée dans le sens de l'écoulement.
Si l'encoche est perpendicular au sens d'écoulement, le robinet est fermé.
Fig. 3

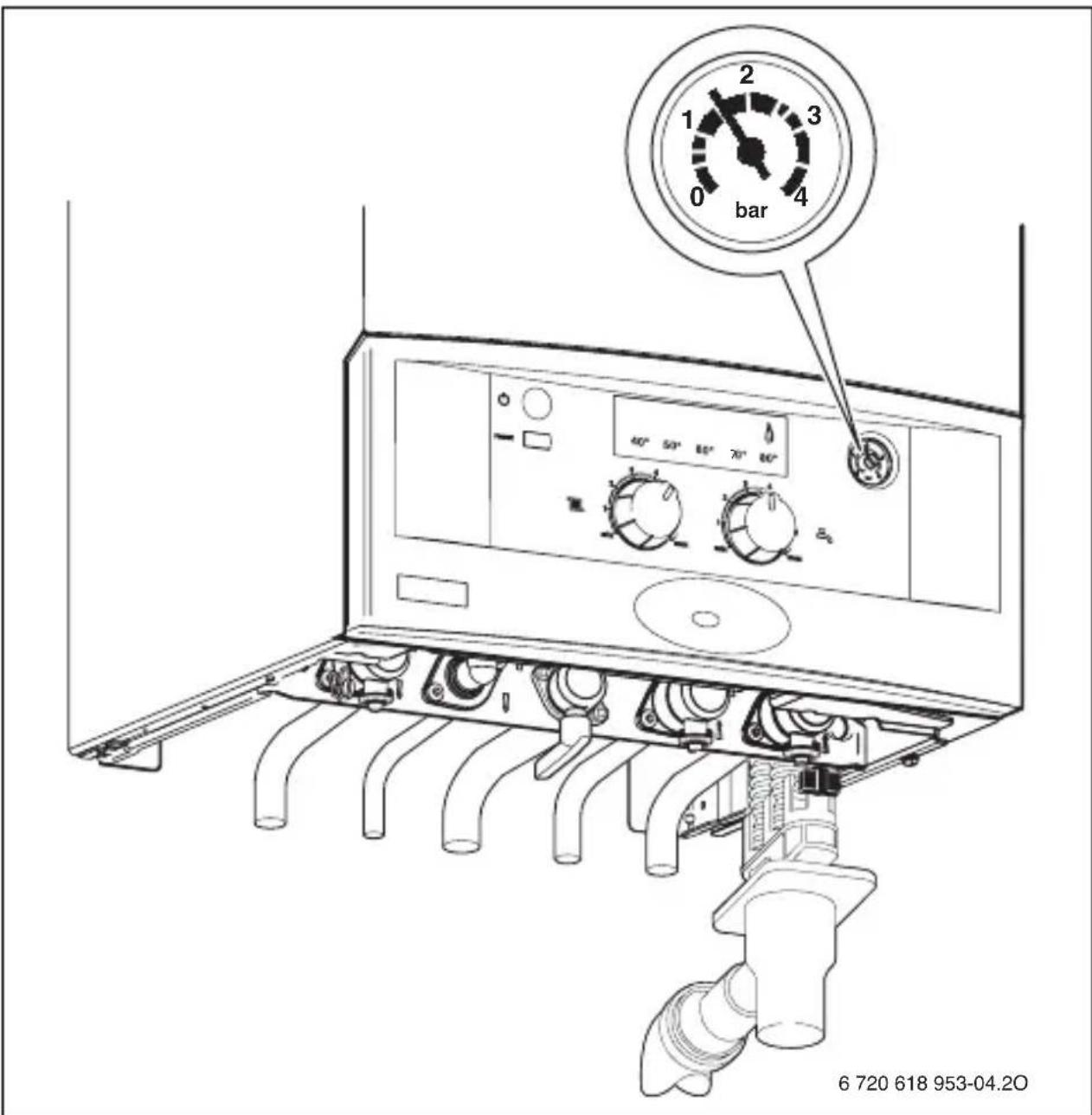

Contrôler la pression de l'eau du circuit de chauffage
La pression de service en fonctionnement normal doit etre comprise entre 1 et 2 bars.
Si une valeur de réglage plus élevé était requise, elle vous serait indiquée par votre installerateur.
Fig. 4

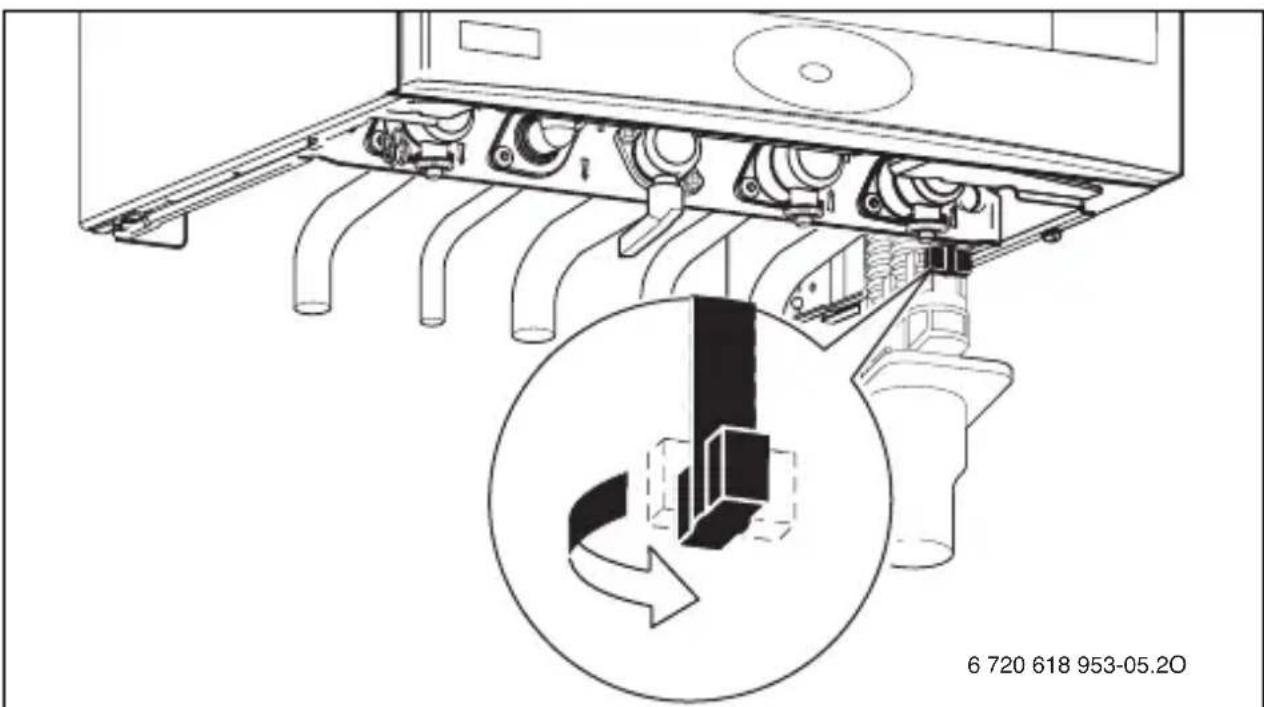

Rajouter de l'eau de chauffage
AVIS: L'appareil peut être endommagé.
Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.
Le dispositif de replissage se trouve en dessous de l'appareil ( fig. 5).
La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).
Ouvrir le robinet de replissage et replir l'installation de chauffage.
Fig. 5 Robinet de replissage
Refermer le robinet de replissage.
4 Utilisation
4.1 Allumer/eteindre l'appareil

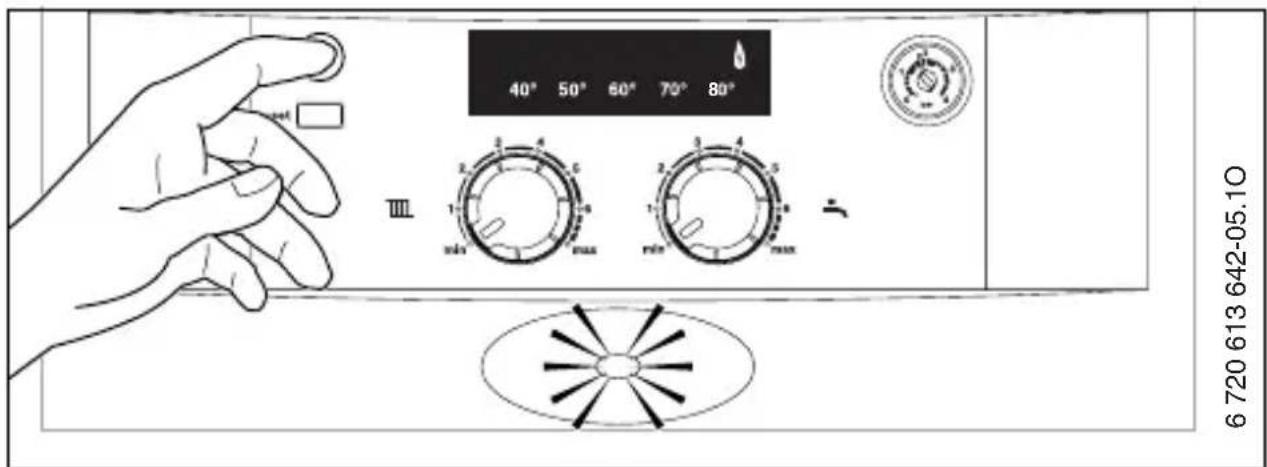

Allumer
Appuyer sur l'interrupteur principal pourmettre l'appareil sous tension. Le témoin de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.
Fig. 6
Arrêt
Appuyer sur l'interrupteur principal pourmettre l'appareil hors tension.
Le témoin de fonctionnement s'eteint.
Si l'appareil doit etre mis hors service pour une longue période: prévoir une protection antigel ( chapitre 4.6).

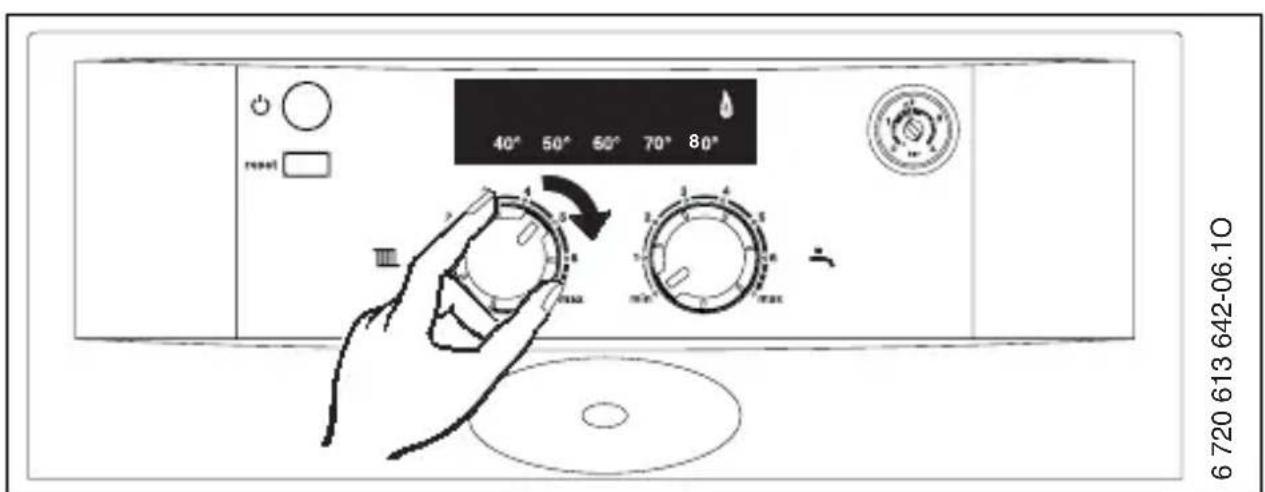

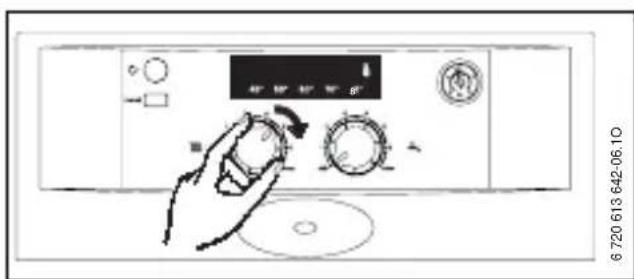

4.2 Mise en marche du chauffage
La température de départ de l'eau de chauffage peut être régée entre environ 45^ et 90^ .
Tourner le sélecteur de température, à l'adapter la température de l'eau de chauffage à l'installation:
-Planchers chauffants (avec kit extérieur) :
par ex. position « 1 » (env. 45^ )
Circuit de chauffage traditionnel: position « 5 » (env. 75^ )
- Chauffage par convecteurs: position « max » (env. 90 °C)
Fig. 7
L'afficheur indique la température du départ chauffage.
Lorsque le brûleur est en marche, le témoin est allumé.
Tab. 2
| Position du sélecteur Température de départ chauffage |
| 1 | e |
| 2 | e |
| 3 | e |
| 4 | e |
| 5 | e |
| 6 | e |
| max env. 90 °C | |

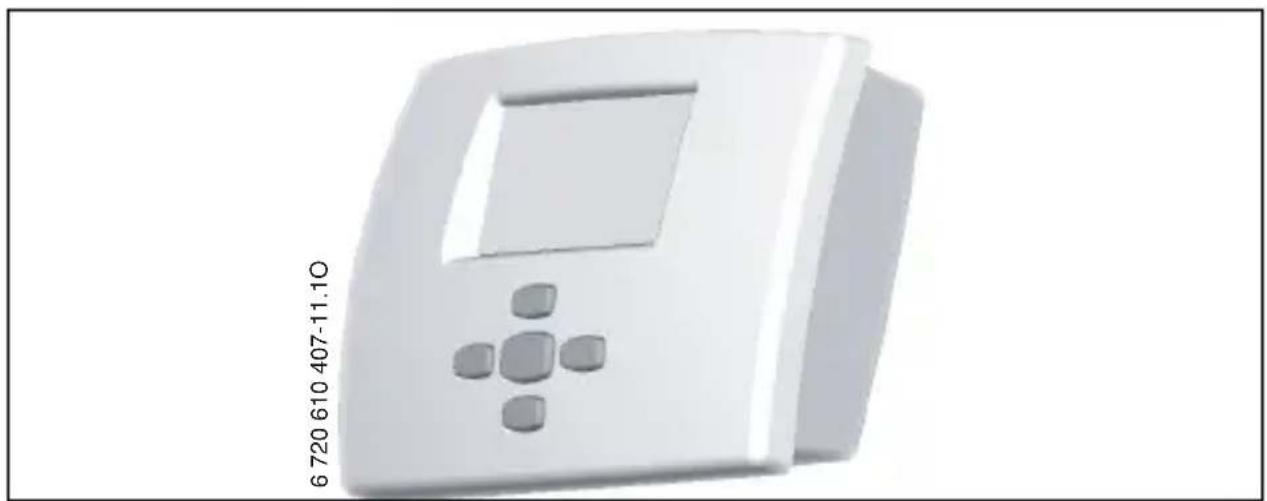

4.3 Régulation du chauffage (en option)
Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisé. Vous y trouvez :
comment régler la températe ambiente,
comment chauffer de maniere economique et réduire la consommation d'énergie.
Fig. 8

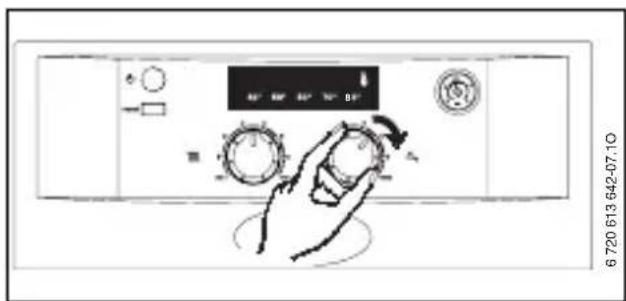

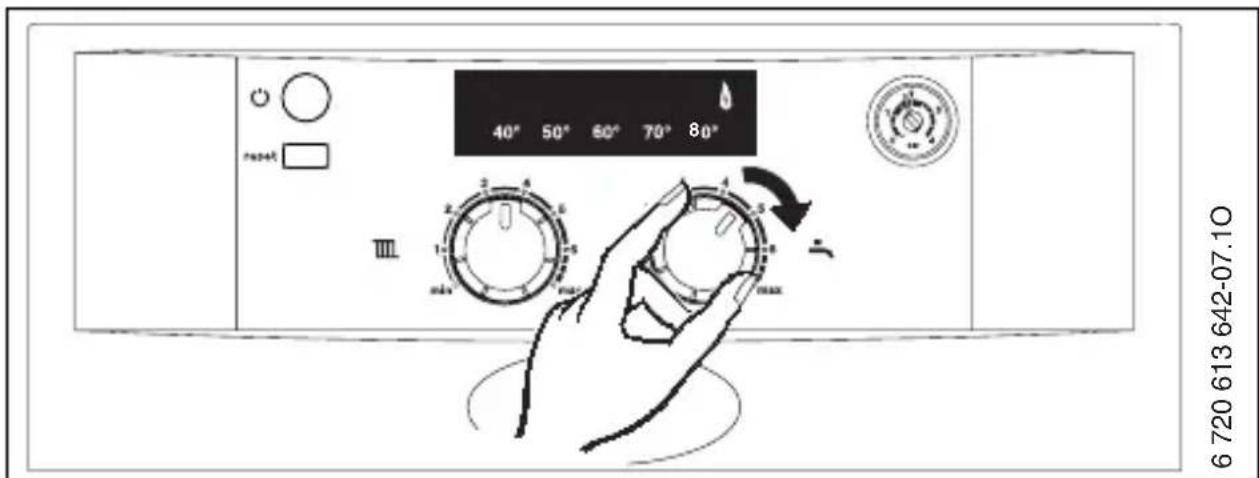

4.4 Régler la température d'eau chaude sanitaire
Tournier le sélecteur, àm de régler la température de l'eau chaude sanitaire.
La température d'eau chaude sanitaire régée n'est pas affichée.
Fig. 9
Pendant la production d'eau chaude sanitaire, la température ne s'affiche pas.
Tab. 3
| Position du sélecteur Température d'eau chaude sani-taire |
| min env. 40 °C | |
| 1 env. 43 °C | |
| 2 env. 46 °C | |
| 3 env. 49 °C | |
| 4 env. 52 °C | |
| e env. 55 °C | |
| 6 env. 58 °C | |
| max env. 60 °C | |
Confort à la demande (Ecosmart)
-Avec message de demande :
en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est réchauffée à la températureprogramméeau sélecteur.Ainsi,lorsque l'onpuise de I'eau quelques instantssaprès,elle est disponibleimmédiatement.Ceci permet une économique optimale d'eau etde gaz.
-Sans message de demande :
le réchauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.

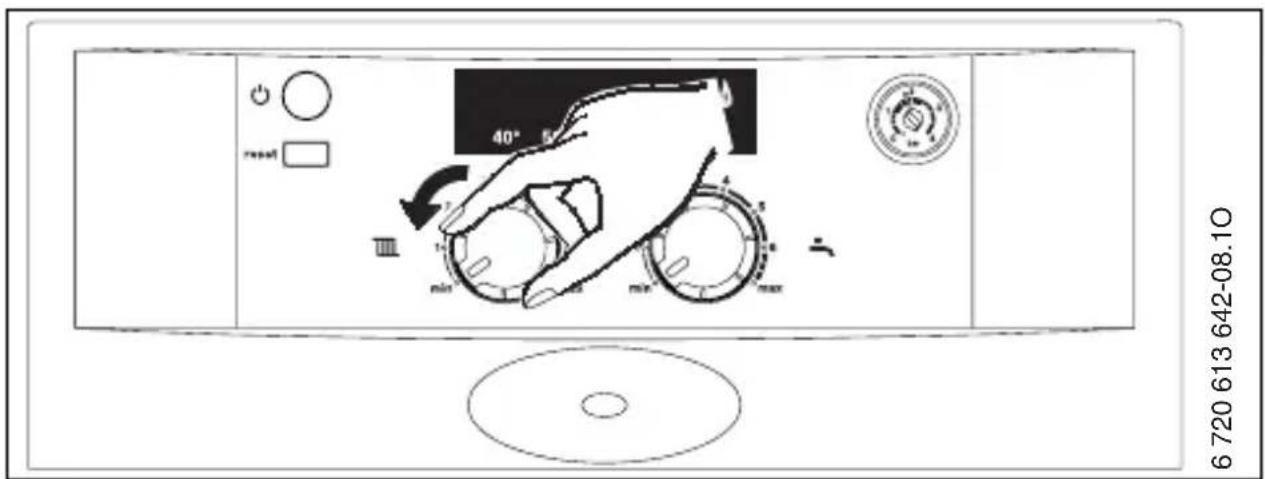

4.5 Mode été (pas de chauffage, eau chaude sanitaire uniquement)
Noter la position du sélecteur de température de départ chauffage.
Tournier le sélecteur de température de départ chauffage entièrement vers la gauche.
Lechauffage est coupé, seule l'alimentation en eau chaude sanitaire est active.
Fig. 10
En mode eté, la température ne s'affiche pas.
Lorsque le brûleur est en marche, le témoin est allumé.
Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

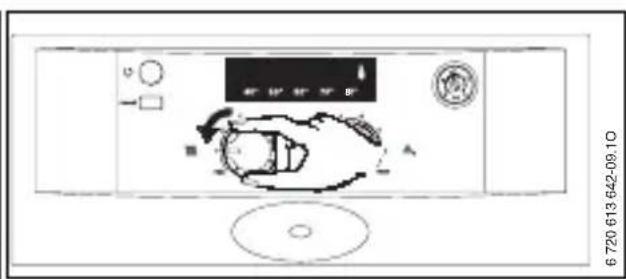

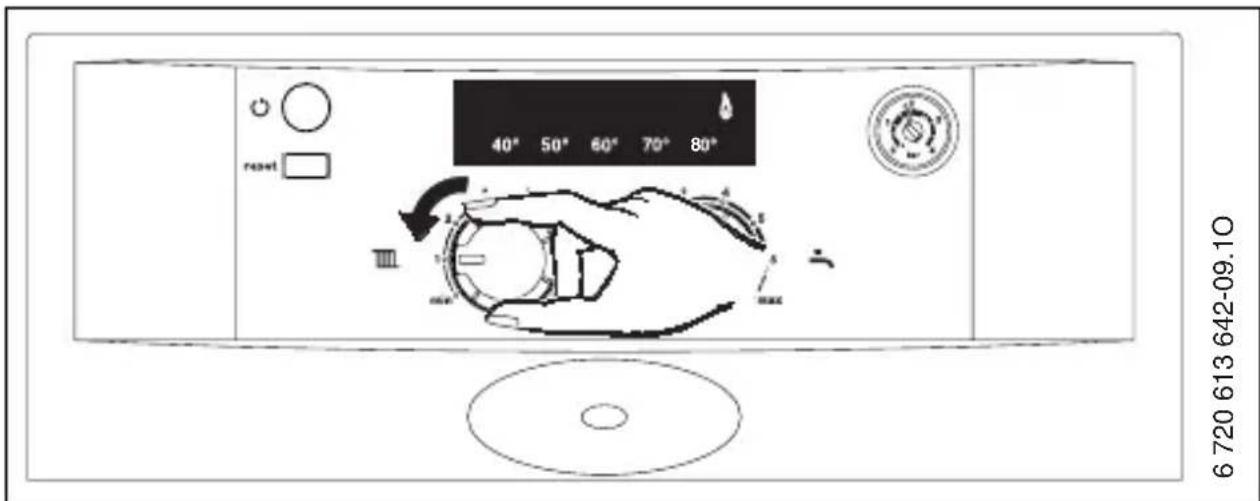

4.6 Protection contre le gel
Noter la position du sélecteur de température de départ chauffage III.
Laisser l'appareil sous tension, ne pas couper le gaz etmettre le selecteur au moins en position 1.
Fig. 11
Mélanger du produit antigel à l'eau de chauffage lorsqu' l'appareil est hors service (voir notice d'installation) et vidan- ger le circuit d'eau chaude sanitaire.
Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.
4.7 Anomalies
Le tableau Cotronic contrôle tous les composants de sécurité, de régulation et de commande.
Si un defaulted survient pendant le fonctionnement de l'installation, le ou les témoins présents sur l'afficheur ainsi que le témoin de fonctionnement clignotent.
- Appuyer sur la touche reset et maintainir jusqu'à ce que l'afficheur indique la température de départ chauffage (ne clignote plus) et le témoin de fonctionnement s'allume en permanence. L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.
S'il n'est pas possible de remodelier à la perturbation :
Contacter un installerateur ou un service après-vente agreé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 26).
4.7.1 Contrôles anti-debordement (appareils NGLM...)
Les apparèils NGLM... sont dotés de contrôle anti-debordement :
- Sonde de contrôle d'évacuation des fumées S.P.O.T.T. (apparreils à tirage naturel) Le système détecte le débordement des fumées par la sonde de contrôle S.P.O.T.T. connectée directement au tableau électrique.
- Sonde de sécurité individuelle V.M.C. (appareils V.M.C.) Le système détecte le débordement des fumées par la sonde de sécurité individuelle V.M.C. connectée directement au tableau électrique.
En cas de perturbation de l'évacuation des fumées, la sonde déclenché l'arrêt de la chaudière, le témoin 60^ de l'afficheur ainsi que le témoin de fonctionnement clignotent.
La chaudière est bloquée pendant environ 20 minutes ; elle se remettra en service normalement après ce délié.
Si ce type de perturbation est fréquent:
Contacter un installerateur ou un service après-vente agreé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 26).

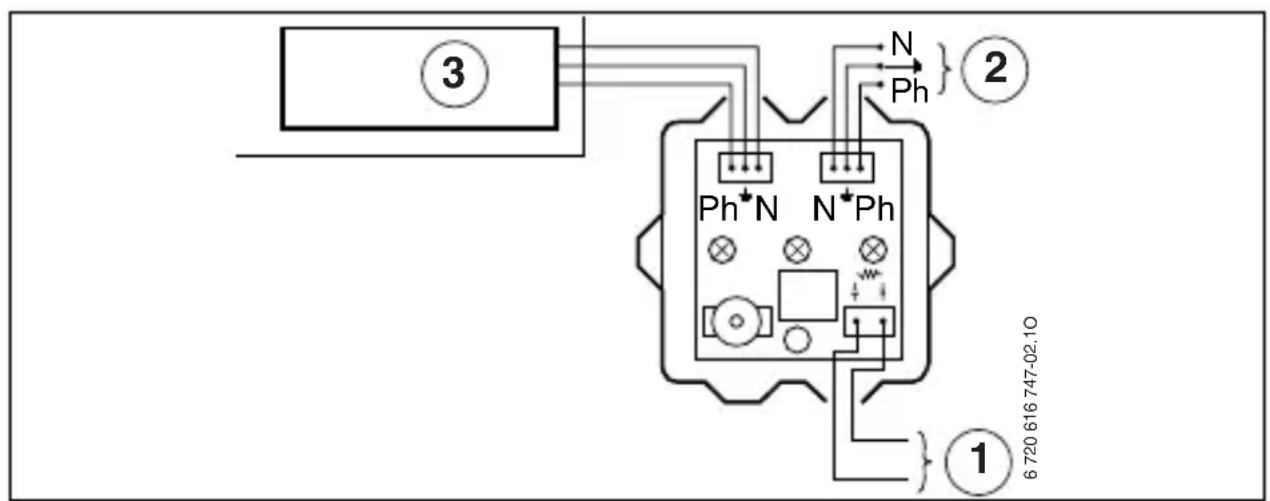

4.7.2 Sécurité collective des appareils V.M.C.
Le système de sécurité collective V.M.C. situé en dehors du logement fournit un courantasse tension 24V àunrelais disposé dans un boitierelectrique;le relais commande l'alimentation de la chaudière (phase).
En cas de début d'extraction, l'alimentation 24 V est coupée, et par l'intérimédiaire du relais, l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).
Dès que l'extraction sera rétablie, la chaudière se remettra en service normalement.
Si ce type de perturbation est fréquent:
Contacter un installerateur ou un service après-vente agreé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 26).
Fig. 12
1 Alimentation 24 V ~ 0,5 VA (intensité maximale d'essay 250 mA) V.M.C. collective
2 Secteur, 230V 50Hz
3 Chaudière
5 Consignes pour economiser l'énergie
Economiser le gaz
La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est régée suivant la température ambiente désirée de l'appartement. La chaudière regle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiente. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pieces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un apparueil qui est soumis à des cycles marche-arrêt en permanence.
Entretien
Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agréé e.l.m. leblanc et defaire effectuer un entretien de la chaudière tous les ans.
Régulation du chauffage
Le fonctionnement de la chaudière exige un thermostat d'ambiance.
Robinets thermostatiques
Ouvrir complètement les robinets thermostatiques de sorte que la température ambiente souhaitation puisse effectivement être atteinte. Ne modifier la consigne de la température ambiente (sur le thermostat), que si la température souhaitation n'est pas atteinte au bout d'un certain temps.
Chauffage par le sol
Ne pas dépasser la valeur de la température de départ recomman-dée par le fabricant.
Aérer les pièces
Pour aérer les pieces, ne pas laisser les fenêtres entrouvertes. La piece perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brievement mais intensément (fenêtres grandes ouvertes).
Fermer les robinets thermostatiques durant l'airation.
Eau chaude sanitaire
Choisir la température de l'eau chaude sanitaire aussi BASSE que possible. Un réglage sur une température BASSE permet une économie d'énergie importante. En plus, les températures élevées de l'eau chaude entraînant un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un début d'eau réduit).
6 Généralités
Nettoyage de l'habillage
Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.
\section*{Caracteristiques techniques de l'appareil}
Si vous avez besoin du service après-vente, il est préférible de donner des renseignements précis sur votre apparéil. Vous les trouvrez sur la plaque signalétique ou sur l'autocollant indiquant le type de l' apparéil sur le tableau Cotronic.
aclés (par ex. NGVM24-5HN)
Date de fabrication (FD...) :
Date de mise en service :
Nom de l'installateur :
7 Résumé du mode d'emploi

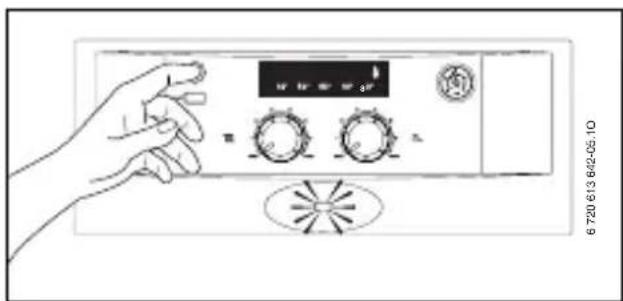

Allumer
Température d'eau chaudesanitaire
Fig. 13
Fig. 15
Mise en marche du chauffage
Fig. 14
Protection contre le gel
Fig. 16
Régulation du chauffage
Régler le thermostat à la période ambiente désirée.
