NGLS145H5 - Chaudière ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de chaudière	Chaudière à gaz à condensation
Puissance nominale	14 kW
Rendement énergétique	jusqu'à 109%
Dimensions (L x H x P)	600 x 850 x 450 mm
Poids	45 kg
Type de combustible	Gaz naturel ou propane
Émission de CO2	Faible
Système de sécurité	Protection contre la surchauffe, sécurité de pression
Entretien requis	Contrôle annuel par un professionnel
Garantie	2 ans
Normes	Conforme aux normes européennes en vigueur

FOIRE AUX QUESTIONS - NGLS145H5 ELM LEBLANC

Que faire si ma chaudière e.l.m. leblanc NGLS145H5 ne démarre pas ?

Vérifiez d'abord que l'alimentation électrique est correcte et que le disjoncteur n'est pas déclenché. Assurez-vous également que le thermostat est réglé correctement et que le niveau de pression d'eau dans le circuit est suffisant.

Comment réinitialiser ma chaudière e.l.m. leblanc NGLS145H5 ?

Pour réinitialiser votre chaudière, localisez le bouton de réinitialisation sur le panneau de contrôle et appuyez dessus. Si la chaudière ne redémarre pas, consultez le manuel d'utilisation pour des instructions spécifiques.

Quelle est la pression normale pour la chaudière e.l.m. leblanc NGLS145H5 ?

La pression normale de la chaudière doit se situer entre 1 et 1,5 bar lorsque le système est à froid. Si la pression est en dehors de cette fourchette, il peut être nécessaire d'ajuster le niveau d'eau.

Pourquoi ma chaudière e.l.m. leblanc NGLS145H5 émet-elle des bruits inhabituels ?

Des bruits inhabituels peuvent indiquer la présence d'air dans le circuit ou un problème avec la circulation de l'eau. Il est recommandé de purger les radiateurs et de vérifier le bon fonctionnement de la pompe.

Comment puis-je améliorer l'efficacité énergétique de ma chaudière e.l.m. leblanc NGLS145H5 ?

Pour améliorer l'efficacité, assurez-vous que votre chaudière est régulièrement entretenue, nettoyez les filtres, vérifiez l'isolation de votre maison et envisagez d'installer des thermostats programmables.

Que faire si le voyant d'anomalie s'allume sur ma chaudière e.l.m. leblanc NGLS145H5 ?

Si le voyant d'anomalie s'allume, consultez le manuel d'utilisation pour identifier le code d'erreur correspondant. Dans la plupart des cas, il est recommandé de contacter un professionnel pour diagnostiquer et résoudre le problème.

Comment puis-je purger mes radiateurs connectés à la chaudière e.l.m. leblanc NGLS145H5 ?

Pour purger vos radiateurs, utilisez une clé de purge pour ouvrir légèrement la vanne de purge située en haut de chaque radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis refermez la vanne.

À quelle fréquence dois-je faire entretenir ma chaudière e.l.m. leblanc NGLS145H5 ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour assurer son bon fonctionnement et sa sécurité.

MODE D'EMPLOI NGLS145H5 ELM LEBLANC

mégalis mégalia égalis optionBALLON

Notice d'emploi

NGVA24-5H - NGLA24-5H - NGLA24-5S - NGLA23-5H5 -

NGLS14-5H - NGLS14-5H5 - NGVS24-5H - NGLS24-5H -

NGLS23-5H5 - CGVA24-5H - CGLA24-5H - CGLA23-5H5

Modèles et brevets déposés • Réf 6 720 616 900-5 (2010/07) FR

Chaudières murales gaz à micro-accumulation ou chauffage seul avec option ballon

Tirage naturel, V.M.C. et étanche à ventouse

Table des matières

1 Explication des symboles et mesures de sécurité ..... 4

1.1 Explication des symboles ..... 4
1.2 Mesures de sécurité 6

2 Ouverture de la porte (appareils NGVA/NGVS/NGLA/NGLS) ..... 9

3 Vue d'ensemble des éléments de commande ..... 10

4 Mise en service 12

5 Utilisation .... 16

5.1 Allumer/éteindre l'appareil ..... 17
5.2 Mise en marche du chauffage ..... 18
5.3 Régulation du chauffage (en option) ..... 20
5.4 Appareils NGVA/NGLA/CGVA/CGLA : Régler la température d'eau chaude sanitaire ..... 22
5.5 Appareils NGVS/NGLS option ballon : Régler la température d'eau chaude sanitaire ..... 24
5.6 Mode été (pas de chauffage, eau chaude sanitaire uniquement) 27

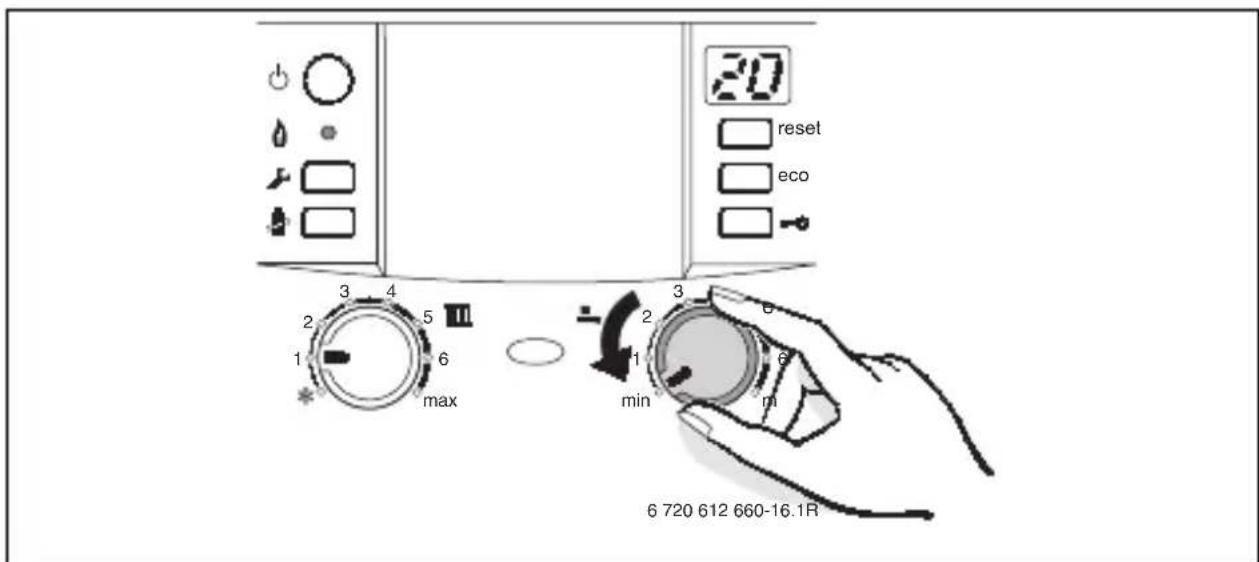

5.7 Protection contre le gel 28
5.8 Verrouillage des touches ..... 30

5.9 Anomalies ..... 31
5.9.1 Contrôles anti-débordement (appareils NGLA/NGLS/CGLA...) 32
5.9.2 Sécurité collective des appareils V.M.C. ..... 33
5.10 Désinfection thermique (appareils NGVS/NGLS/CGVS/CGLS avec option ballon) 34
5.11 Messages indiqués sur l'afficheur ..... 36

6 Consignes pour économiser l'énergie ..... 37

7 Généralités .... 40

8 Résumé du mode d'emploi ..... 42

1 Explication des symboles et mesures de sécurité

1.1 Explication des symboles

Avertissements

Dans le texte, les avertissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.

Pour les risques liés au courant électrique, le point d'exclamation dans le triangle de signalisation est remplacé par un symbole d'éclair.

Les mots de signalement au début d'un avertissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

•AVIS signale le risque de dégâts matériels.
- AVERTISSEMENT signale le risque d'accidents corporels graves.

Informations importantes

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Autres symboles

Symbole Signification

►Etape à suivre

→ Renvoi à d'autres passages dans le document ou dans d'autres documents

•Enumération/Enregistrement dans la liste

-Enumération/Enregistrement dans la liste (2e niveau)

Tab. 1

1.2 Mesures de sécurité

Si l'on perçoit une odeur de gaz :

▶ Fermer le robinet de gaz (→ page 10).
▶Ouvrir les fenêtres.
▶Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles.
▶Eteindre toute flamme à proximité.
Téléphoner immédiatement, de l'extérieur à la compagnie de gaz et à un installateur ou un service après-vente agréé e.l.m. leblanc.

Si l'on perçoit une odeur de gaz brûlés

▶ Mettre l'appareil hors service ( page 18).
▶Ouvrir les fenêtres et les portes.
▶ Informer immédiatement un installateur ou un service après-vente agréé e.l.m. leblanc.

L'installation ainsi que les modifications éventuellement apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-vente agréé e.l.m. leblanc.
▶Toute intervention sur un organe scellé est interdite.
▶Les gaines, conduits et dispositifs d’évacuation des fumées ne doivent pas être modifiés.
En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil) : Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.

Désinfection thermique (appareils NGVS/NGLS avec option bal-lon)

▶Risque de brûlure !

Surveiller impérativement le fonctionnement à des températures supérieures à 60 °C.

▶N'effectuer la désinfection thermique qu'en dehors des périodes normales d'utilisation (→ page 34).

Maintenance

• Recommandation pour nos clients : Nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou service après-vente agréé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.
• Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
  ▶N'utiliser que des pièces de rechange d'origine !
• Appareils V.M.C. : L'entretien de la V.M.C. est obligatoire :
  -Entretien annuel des bouches d'extraction.
  -Entretien quinquennal (5 ans) de l'ensemble de l'installation.
  -Entretien du dispositif de sécurité.

Matières explosives et facilement inflammables

▶Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l'appareil.

Air de combustion/air ambiant

▶L'air de combustion/air ambiant doit être exempt de substances agressives (comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

2 Ouverture de la porte (appareils NGVA/NGVS/NGLA/ NGLS)

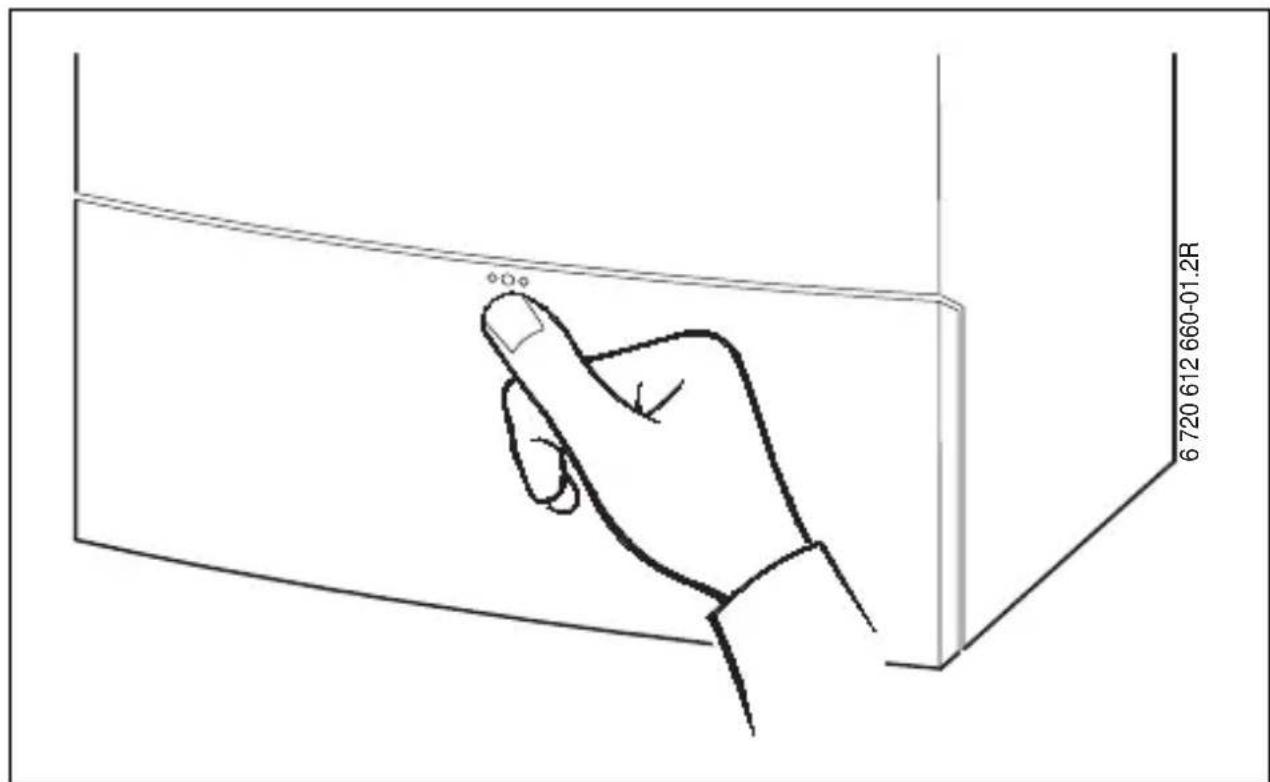

6 720 612 660-01.2R

Fig. 1

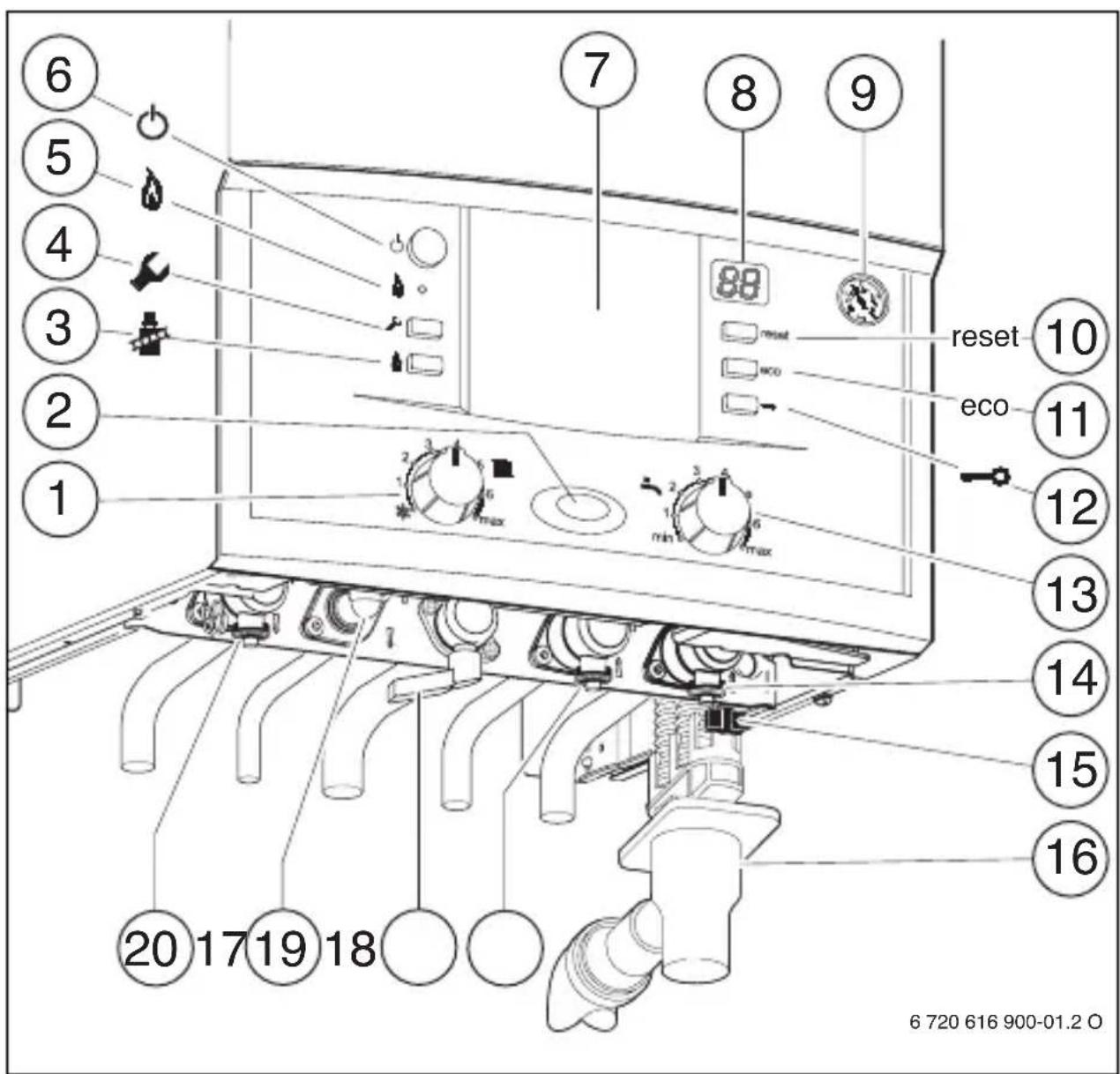

3 Vue d'ensemble des éléments de commande

6 5 4 3 2 1 7 8 9 reset reset eco 10 11 12 13 14 15 16 20 17 19 18 6 720 616 900-01.2 O

Fig. 2

1 Sélecteur de température de départ chauffage
2 Témoin de fonctionnement
3 Touche ramonage pour le professionnel (voir notice d'installation)

4 Touche de service pour le professionnel (voir notice d'installation)
5 Voyant de contrôle du fonctionnement du brûleur
6 Interrupteur principal
7 Logement pour une régulation à sonde extérieure (accessoire) (appareils NGVA/NGVS/NGLA/NGLS)
8 Afficheur
9 Manomètre
10 Touche Reset
11 Touche eco
12 Verrouillage des touches
13 Sélecteur de température eau chaude sanitaire
14 Robinet de retour chauffage
15 Robinet de remplissage (appareils NGVA/NGLA/CGVA/CGLA)
16 Siphon à entonnoir (accessoire)
17 Robinet entrée eau froide sanitaire (appareils NGVA/NGLA/CGVA/CGLA) Retour réchauffage accumulateur (appareils NGVS/NGLS avec option ballon)
18 Robinet de gaz (fermé)
19 Raccord eau chaude sanitaire (appareils NGVA/NGLA/CGVA/CGLA) Départ réchauffage accumulateur (appareils NGVS/NGLS avec option ballon)
20 Robinet de départ chauffage

Les touches (3) et (4) sont réservées exclusivement à l'usage d'un installateur ou d'un service après-vente agréé e.l.m. leblanc.

4 Mise en service

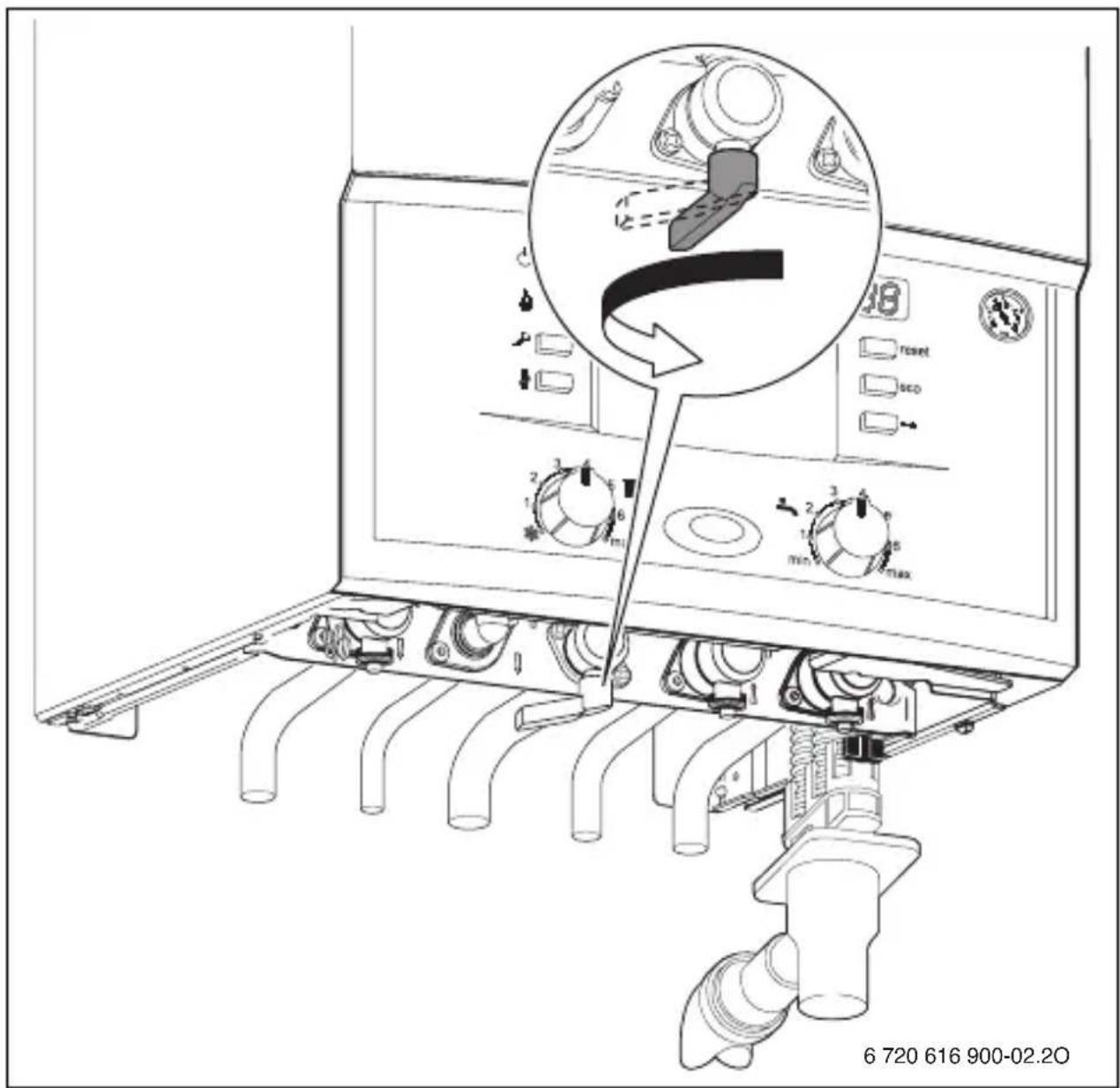

Ouvrir le robinet de gaz

▶ Tourner la manette dans le sens inverse des aiguilles d'une montre.

Si la manette est dans le sens d'écoulement, le robinet est ouvert.

6 720 616 900-02.20

Fig. 3

Ouvrir les robinets

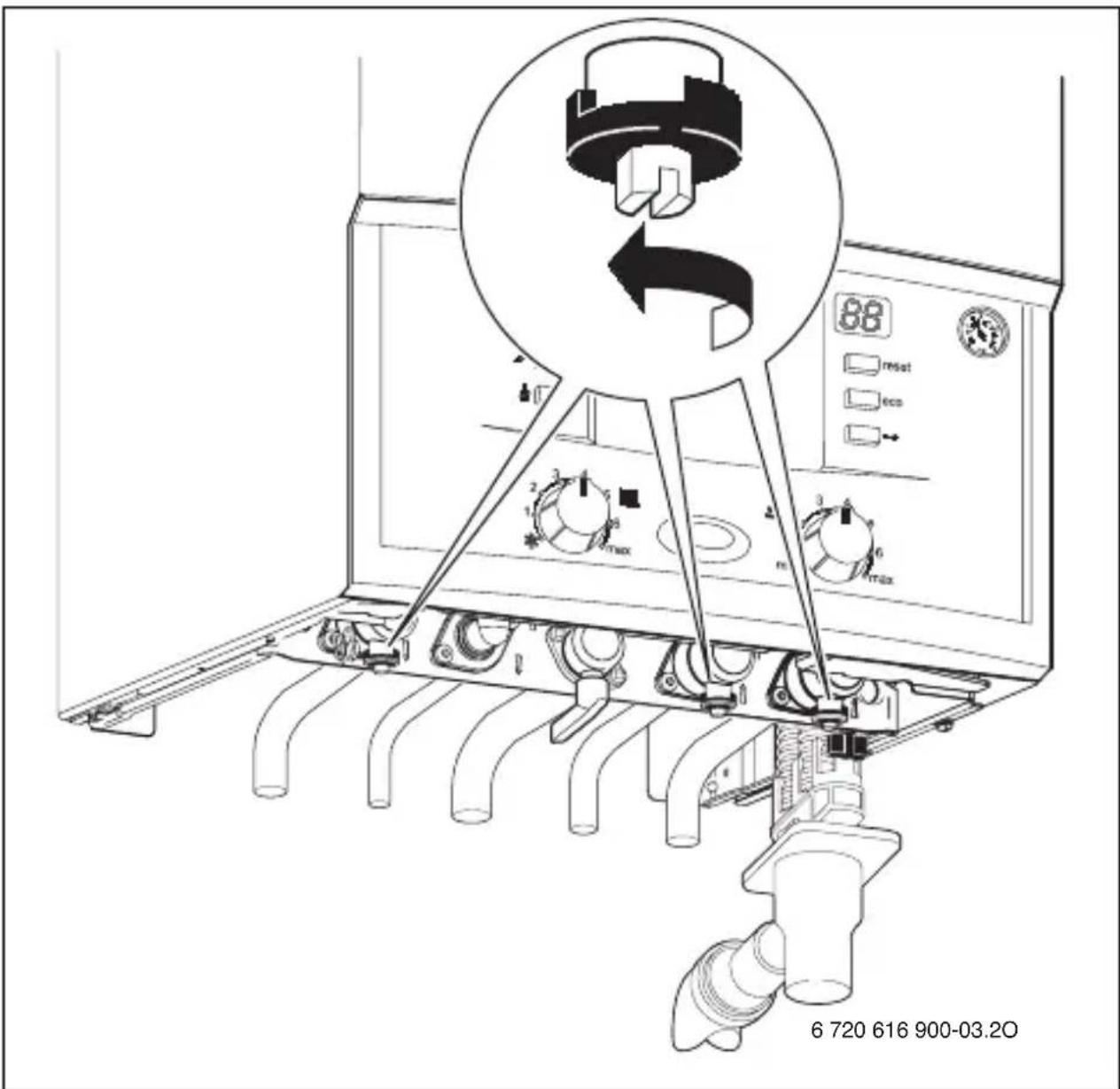

▶ Tourner la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement.

Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

88 msat eco max max 6 720 616 900-03.20

Fig. 4

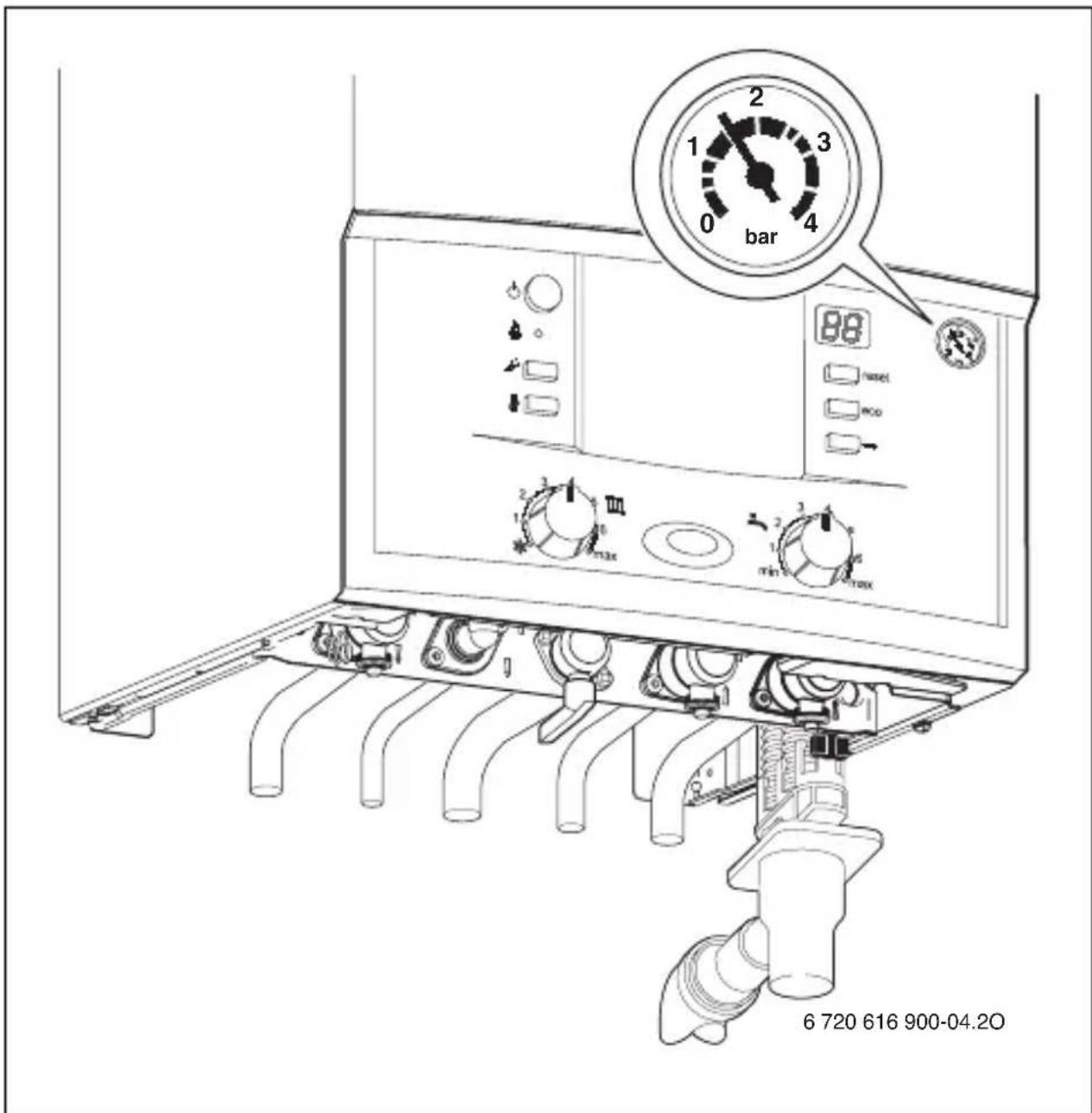

Contrôler la pression de l'eau du circuit de chauffage

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bars.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.

bar 88 reset ECO 1 3 max 2 3 TINT TBOX 6 720 616 900-04.20

Fig. 5

Rajouter de l'eau de chauffage

AVIS : L'appareil peut être endommagé.

▶Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.

Dans les appareils NGVS/NGLS : utiliser le robinet de remplissage de l'installation.

Dans les appareils NGVA/NGLA/CGVA/CGLA : Le dispositif de remplissage se trouve en dessous de l'appareil (→ fig. 6).

La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).

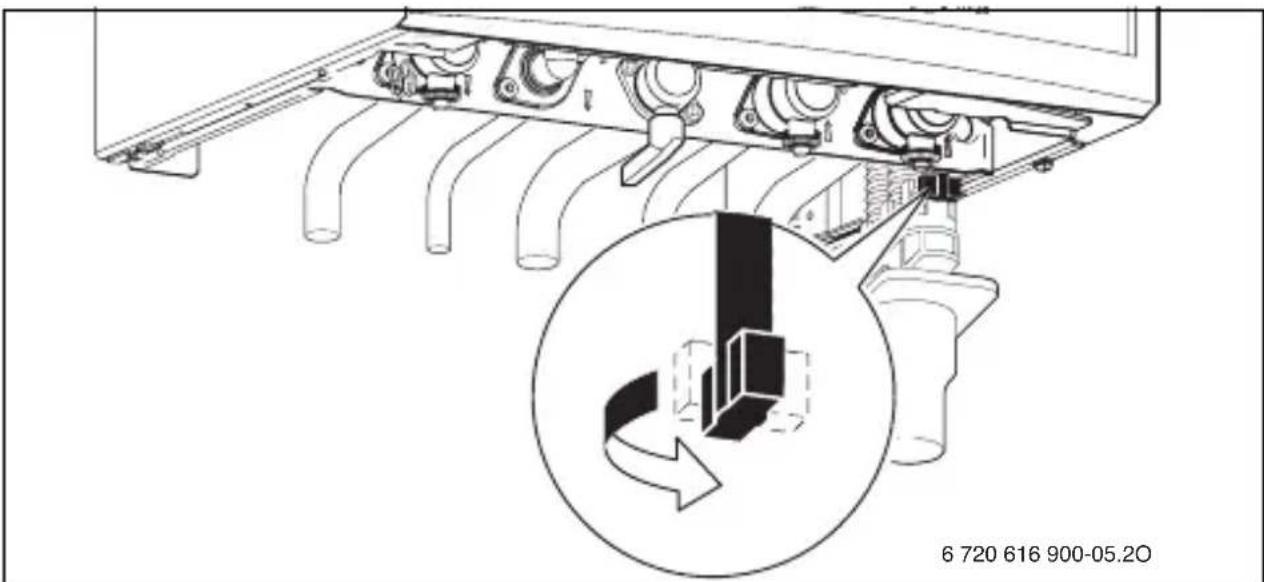

▶Ouvrir le robinet de remplissage et remplir l'installation de chauffage.

Fig. 6 Robinet de remplissage (appareils NGVA/NGLA/CGVA/CGLA)

▶Refermer le robinet de remplissage.

5 Utilisation

Cette notice d'utilisation ne concerne que la chaudière.

Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.

Les possibilités suivantes de régulation de chauffage peuvent être utilisées :

• Régulation à sonde extérieure installée sur l'appareil (appareils NGVA/NGVS/NGLA/NGLS). Davantage d'éléments de commande seront alors disponibles sur l'appareil.
• Régulation à sonde extérieure montée en dehors de l'appareil.
  •Thermostat d'ambiance
• ainsi que des régulations ou thermostats combinés avec une commande à distance.

Veuillez donc tenir compte de la notice d'utilisation de la régulation utilisée.

5.1 Allumer/éteindre l'appareil

Allumer

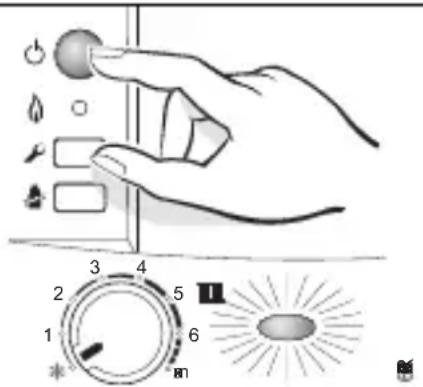

- Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension.

Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.

Lors de la première mise en service, l'appareil est purgé une fois. Le circulateur chauffage s'éteint et s'allume à intervalles réguliers (pendant 4 minutes environ).

L'afficheur indique en alternance avec la température de départ chauffage.

De plus, pour les modèles NGVA/NGVS/CGVA... à chaque mise sous tension l'extracteur adapte sa vitesse à la longueur du tube de ventouse.

L'afficheur indique en alternance avec la température de départ chauffage.

Le mode « chauffage » ne sera opérationnel qu'à la fin de cette phase. Toutefois, une demande d'eau chaude sanitaire pourra être satisfaite immédiatement.

Arrêt

- Appuyer sur l'interrupteur principal pour mettre l'appareil hors tension.

Le témoin de fonctionnement s'éteint.

▶ Si l'appareil doit être mis hors service pour une longue période : prévoir une protection antigel (→ chapitre 5.7).

5.2 Mise en marche du chauffage

La température de départ de l'eau de chauffage peut être réglée entre environ 45 °C et 90 °C.

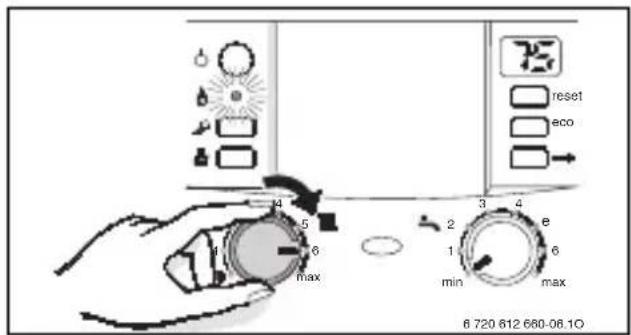

▶ Tourner le sélecteur de température, afin d'adapter la température de l'eau de chauffage à l'installation :

-Planchers chauffants (avec kit extérieur) :

par ex. position « 1 » (env. 45 °C)

- Chauffage basse température : position « 3 » (env. 56 °C)

- Circuit de chauffage traditionnel : position « 5 » (env. 72 °C)

- Chauffage par convecteurs : position « max » (env. 90 °C)

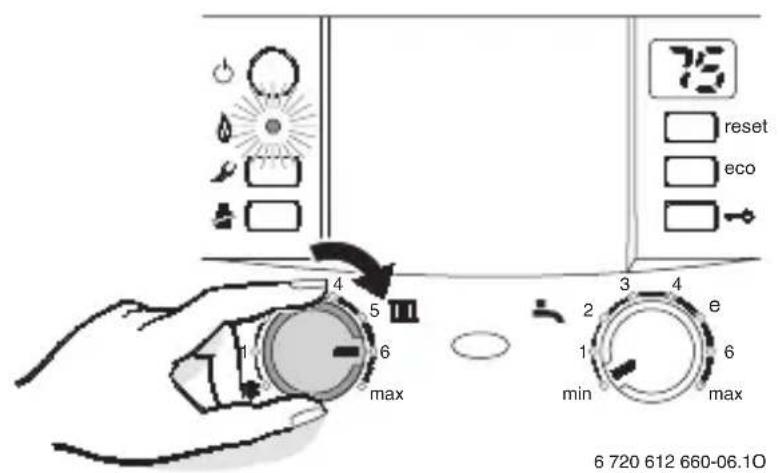

75 reset eco 4 5 1 6 max 3 4 2 e 1 6 min max 6 720 612 660-06.10

Fig. 8

Lorsque le brûleur est en marche, le témoin est allumé.

Position du sélecteur Température de départ chauffage
III
1 env. 45 °C
2 env. 48 °C
3 env. 56 °C
4 env. 64 °C
5 env. 72 °C
6	e n
max env. 90 °C

Tab. 2

5.3 Régulation du chauffage (en option)

Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouverez :

▶comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure,
▶comment régler la température ambiante,
▶comment chauffer de manière économique et réduire la consommation d'énergie.

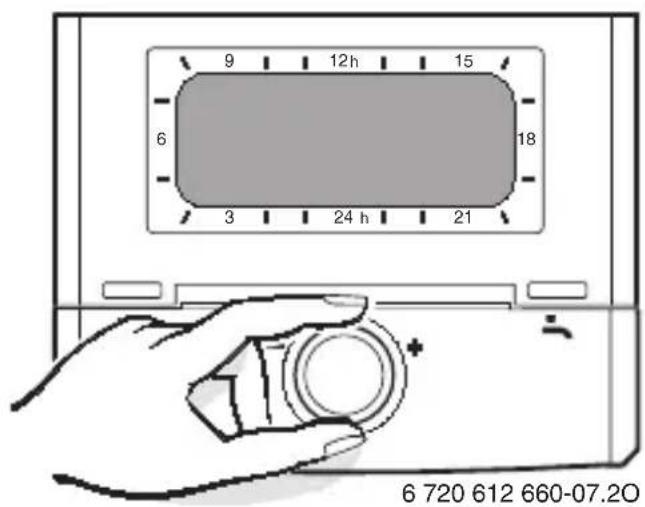

9 12h 15 6 18 3 24 h 21 6 720 612 660-07.20

Fig. 9

5.4 Appareils NGVA/NGLA/CGVA/CGLA : Régler la température d'eau chaude sanitaire

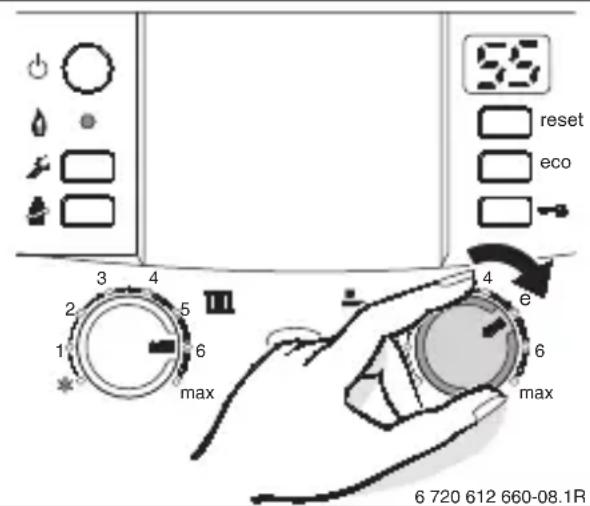

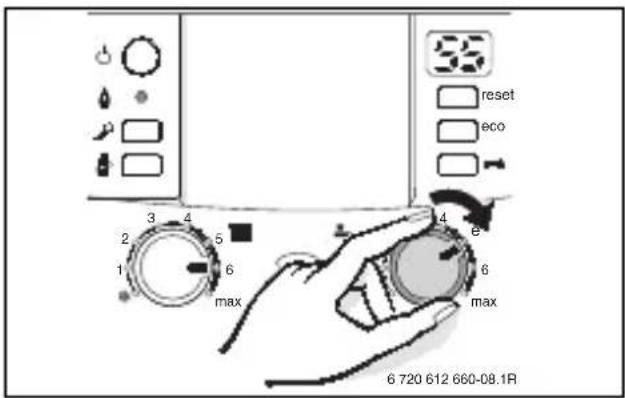

▶ Tourner le sélecteur, afin de régler la température de l'eau chaude sanitaire.

La température réglée clignote sur l'afficheur pendant 30 secondes.

reset eco 3 4 2 5 1 6 max 4 e 6 max 6 720 612 660-08.1R

Fig. 10

Position du sélecteur Température d'eau chaude sani-taire
min env. 40 °C
1 env. 40 °C
2 env. 43 °C
3 env. 46 °C
4 env. 48 °C
e env. 50 °C
6 env. 60 °C
max env. 60 °C

Tab. 3

Touche eco

En appuyant sur la touche eco, on peut choisir entre mode confort et mode économique.

Mode confort, la touche eco est éteinte (réglage d'origine)

Pour mettre en mode confort,

appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.

En mode confort, l'eau chaude est maintenu en permanence à la température réglée, ce qui permet de garantir un confort optimal en eau chaude sanitaire.

Mode économique, la touche eco est allumée

Pour mettre en mode économique,

appuyer sur la touche eco jusqu'à ce qu'elle s'allume.

En mode économique, la conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée.

- Avec message de demande : en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est réchauffée à la température programmée au sélecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.

- Sans message de demande : le réchauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.

La déclaration « message de demande » permet une économie de gaz et d'eau maximale.

5.5 Appareils NGVS/NGLS avec option ballon : Régler la température d'eau chaude sanitaire

Ballon avec CTN

▶ Tourner le sélecteur, afin de régler la température de l'eau chaude sanitaire. La température réglée clignote sur l'afficheur pendant 30 secondes.

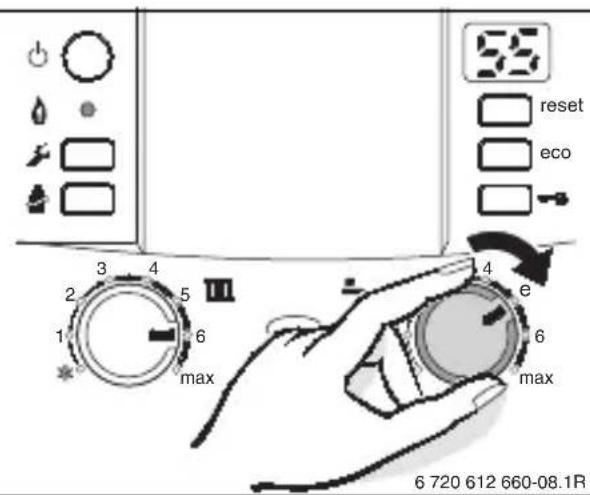

reset eco 3 4 2 5 1 6 max 4 e 6 max 6 720 612 660-08.1R

Fig. 11

Position du sélecteur Température d’eau chaude sanitaire
min env. 15 °C (protection contre le gel)
1 env. 40 °C
2 env. 43 °C
3 env. 46 °C
4 env. 48 °C
e env. 50 °C
6 env. 60 °C
max env. 70 °C

Tab. 4

AVERTISSEMENT : risques de brûlure !

▶En fonctionnement normal, ne pas choisir une température supérieure à 60 °C.
▶Ne sélectionner des températures supérieures (jusqu'à 70 °C) qu'afin d'effectuer des désinfections thermiques (→ page 34).

Pour éviter une formation de calcaire importante en cas d'une dureté de l'eau supérieure à 27 °f (TH), nous conseillons de ne pas régler la température de l'eau chaude sanitaire au-delà de 55 °C.

Ballon avec thermostat

Si le ballon a son propre thermostat, le sélecteur de la chaudière est sans effet (pas de hors-gel).

▶Régler la température d'eau chaude au thermostat du ballon.

Touche eco

En appuyant sur la touche eco, on peut choisir entre mode confort et mode économique.

Mode confort, la touche eco est éteinte (réglage d'origine)

Pour mettre en mode confort,

appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.

En mode confort, la priorité sanitaire est permanente. Le ballon est réchauffé jusqu'à atteindre la température souhaitée. L'appareil ne passe en mode chauffage qu'après.

Mode économique, la touche eco est allumée

Pour mettre en mode économique,

appuyer sur la touche eco jusqu'à ce qu'elle s'allume.

En mode économique, l'appareil alterne toutes les 12 minutes entre fonctionnement réchauffage ballon et fonctionnement chauffage.

5.6 Mode été (pas de chauffage, eau chaude sanitaire uniquement)

▶ Noter la position du sélecteur de température de départ chauffage III.
▶ Tourner le sélecteur de température de départ chauffage entièrement vers la gauche (position 🌐)

Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulation, thermostat et horloge de programmation n'est pas coupée.

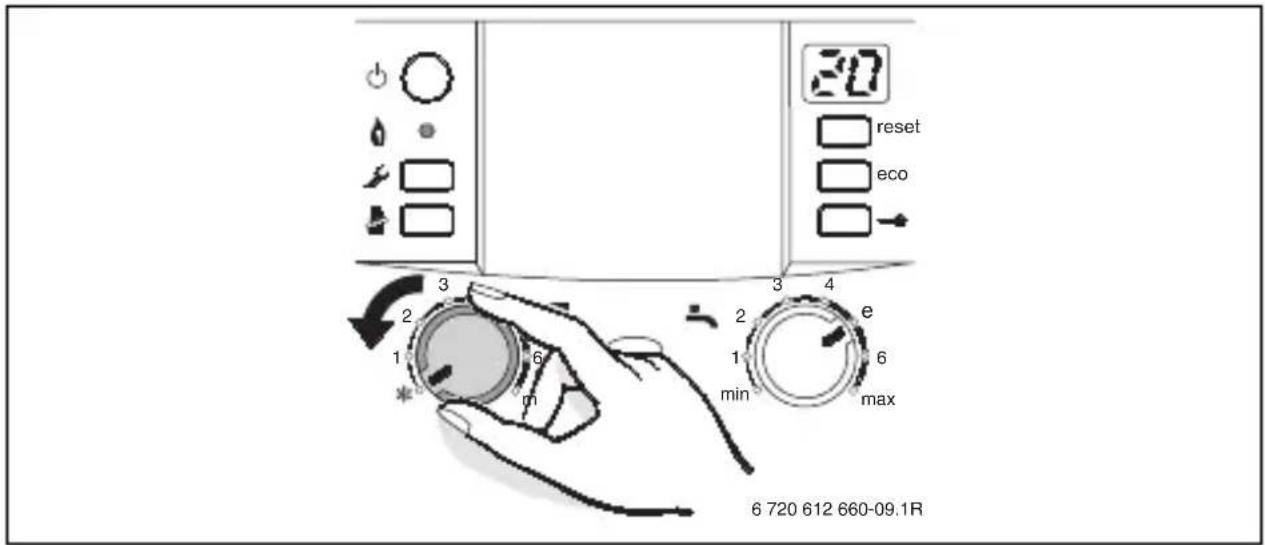

20 reset eco 3 4 2 e 1 6 min 6 max 6 720 612 660-09.1R

Fig. 12

AVIS : Risque de gel de l'installation de chauffage.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

5.7 Protection contre le gel

Pour le circuit de chauffage :

▶ Laisser l'appareil sous tension, ne pas couper le gaz et mettre le sélecteur 1 au moins en position 1.

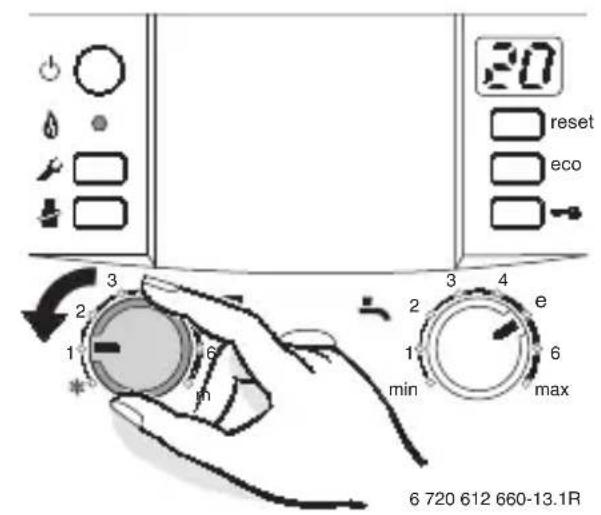

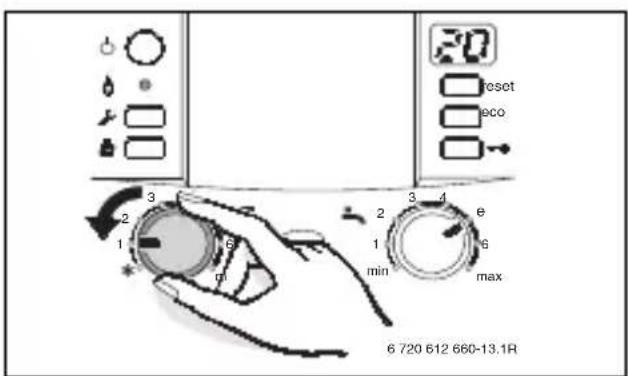

20 reset eco 3 4 2 e 1 6 min 6 720 612 660-13.1R

Fig. 13

▶Mélanger du produit antigel à l’eau de chauffage lorsque l’appareil est hors service (voir notice d’installation) et vidanger le circuit d’eau chaude sanitaire.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

Pour le ballon (en option pour appareils NGVS/NGLS) :

▶Tourner le sélecteur vers la gauche jusqu'à la butée.

La protection antigel est active lorsque la température du ballon descend en dessous de 15 °C.

reset eco max 6 720 612 660-16.1R

Fig. 14

5.8 Verrouillage des touches

Le verrouillage des touches agit sur les sélecteurs de la température de départ chauffage et de température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal, la touche de ramonage et la touche reset.

Enclencher le verrouillage des touches :

Appuyer sur la touche jusqu'à ce que l'afficheur indique en alternance avec la température de départ chauffage.

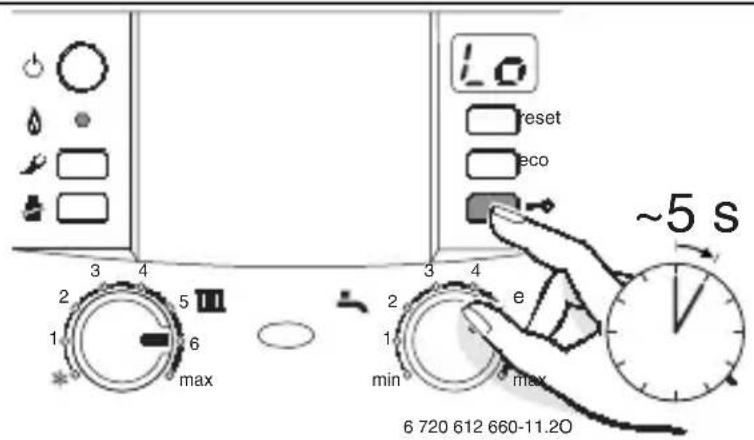

LO reset eco 2 1 max 5 6 3 4 2 1 min e max ~5 s 6 720 612 660-11.20

Fig. 15

Désactiver le verrouillage des touches :

Appuyer sur la touche jusqu'à ce que l'afficheur indique la température de départ chauffage.

5.9 Anomalies

Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.

Si un défaut survient pendant le fonctionnement de l'installation, le témoin de fonctionnement clignote.

L'afficheur indique un code d'erreur et la touche reset peut cli-gnoter.

Si la touche reset clignote :

• Appuyer sur la touche reset et maintenir jusqu'à ce que l'afficheur indique : -
  L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

Si la touche reset ne clignote pas :

▶ Eteindre l'appareil et le rallumer (→ page 18).
L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remédier à la perturbation :

▶Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil (→ page 41).

Vous trouverez un aperçu des messages pouvant apparaître sur l'afficheur en page 36.

5.9.1 Contrôles anti-débordement (appareils NGLA/NGLS/CGLA...)

Les appareils NGLA/NGLS/CGLA... sont dotés de contrôles anti-débordement :

• Sonde de contrôle d'évacuation des fumées S.P.O.T.T. (appareils à tirage naturel) Le système détecte le débordement des fumées par la sonde de contrôle S.P.O.T.T. connectée directement au tableau électrique.
• Sonde de sécurité individuelle V.M.C. (appareils V.M.C.) Le système détecte le débordement des fumées par la sonde de sécurité individuelle V.M.C. connectée directement au tableau électrique.

En cas de perturbation de l'évacuation des fumées, la sonde déclenche l'arrêt de la chaudière, un signal d'avertissement retentit, l'afficheur indique A4 et le témoin de fonctionnement clignote.

La chaudière est bloquée pendant env. 12 min. ; elle se remettra en service normalement après ce délai.

Si ce type de perturbation est fréquent:

▶Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil (→ page 41).

5.9.2 Sécurité collective des appareils V.M.C.

Le système de sécurité collective V.M.C. situé en dehors du logement fournit un courant basse tension 24 V à un relais disposé dans un boîtier électrique ; le relais commande l'alimentation de la chaudière (phase).

En cas de défaut d'extraction, l'alimentation 24 V est coupée, et par l'intermédiaire du relais, l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).

Dès que l'extraction sera rétablie, la chaudière se remettra en service normalement.

Si ce type de perturbation est fréquent:

▶Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil (→ page 41).

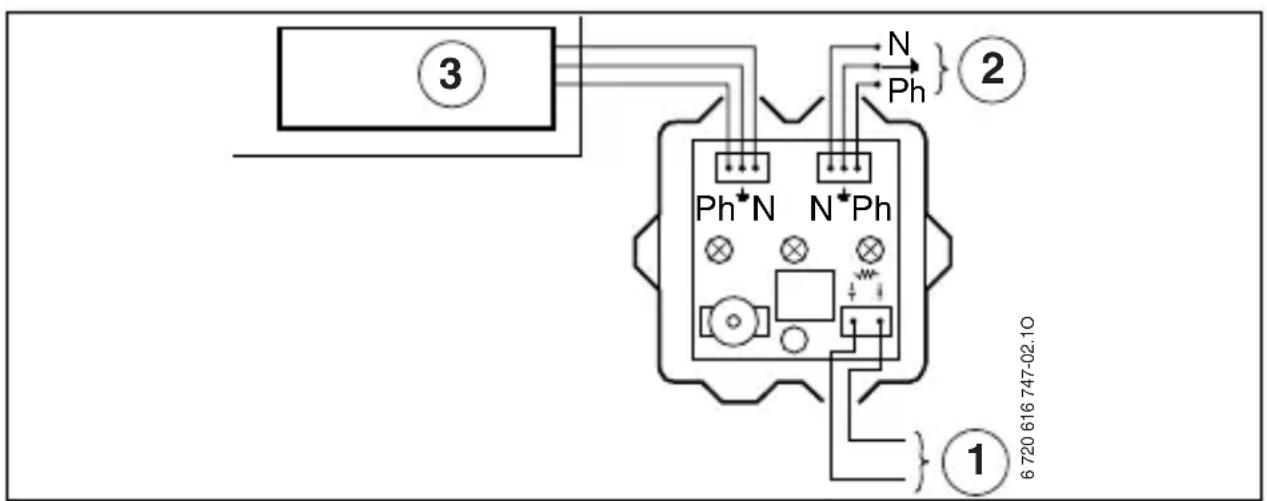

Fig. 16

1 Alimentation 24 V \~ 0,5 VA (intensité maximale d'appel 250 mA) V.M.C. collective
2 Secteur, 230 V \~ 50 Hz
3 Chaudière

5.10 Désinfection thermique (appareils NGVS/NGLS/CGVS/CGLS avec option ballon)

Sur certaines régulations de chauffage, la désinfection thermique peut être programmée à heures fixes (voir notice d'utilisation de la régulation de chauffage).

La désinfection thermique englobe l'ensemble du système d'eau chaude sanitaire, y compris tous les points de puisage.

AVERTISSEMENT : Risque de brûlure !

L'eau chaude peut occasionner des brûlures graves.

▶N'effectuez la désinfection thermique qu'en de-hors des périodes normales d'utilisation.

▶Fermer les points de puisage d'eau chaude sanitaire.
▶Avertir les habitants du risque de brûlure.
▶En cas d'utilisation d'une régulation avec programmation de l'eau chaude sanitaire, régler les horaires et les températures de façon adéquate.

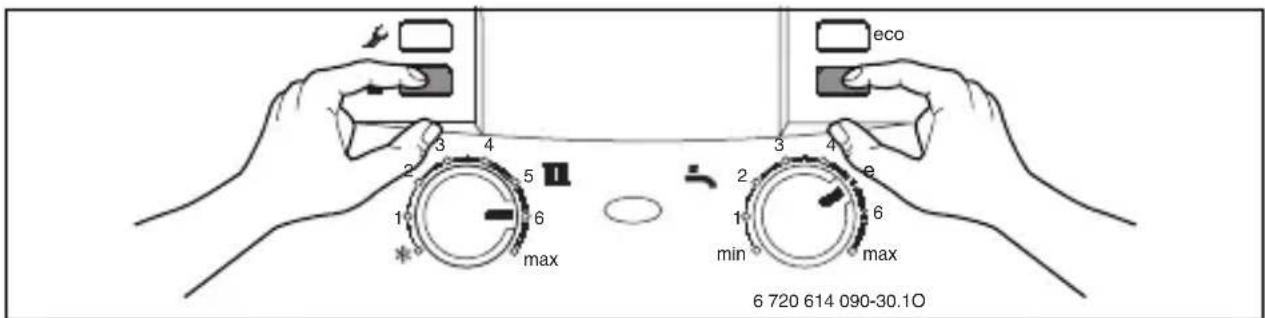

- Appuyer simultanément sur la touche e sur la touche de verrouillage et les maintenir enfoncées jusqu'à ce que l'afficheur indique.

eco 6 720 614 090-30.10

Fig. 17

▶Attendre que la température maximale de l'eau chaude sanitaire soit atteinte.
▶Ouvrir l’un après l’autre, du plus proche au plus lointain, les points de puisage d’eau chaude sanitaire de sorte que de l’eau à 70 °C ait coulé par chacun de ces points pendant plus de 3 minutes.

La désinfection thermique s'achève après 35 minutes durant les- quelles l'eau est maintenue à une température de 75 °C.

Si la désinfection thermique doit être interrompue :

▶ Eteindre l'appareil et le rallumer (→ page 18). L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

AVERTISSEMENT : Risque de brûlure!

L'eau chaude peut occasionner des brûlures graves.

Une fois la désinfection thermique terminée, le contenu de l'accumulateur d'eau chaude ne se refroidit que peu à peu par perte thermique jusqu'à ce qu'il atteigne la température d'eau chaude réglée. C'est pourquoi la température de l'eau chaude peut, pour une courte durée, être supérieure à la température réglée.

5.11 Messages indiqués sur l'afficheur

Afficheur	Description
	Verrouillage des touches actif
	Adaptation à la longueur du tube de ventouse active ou purge en cours.
	Augmentation de la température du départ chauffage trop rapide (surveillance des gradients).Le mode chauffage est interrompu pendant deux minutes.
	Confirmation du démarrage d’un cycle de désinfection thermique.

Tab. 5

6 Consignes pour économiser l'énergie

Economiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un confort optimal. L'alimentation du brûleur en gaz est réglée suivant la température ambiante désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiante. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pièces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.

Entretien

Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agréé e.l.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans.

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambiante souhaitée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou la consigne de la température ambiante (sur le thermostat), que si la température souhaitée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recommandée par le fabricant.

Aérer les pièces

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'aération.

Eau chaude sanitaire (NGVA/NGLA/CGVA/CGLA et NGVS/NGLS/CGVS/CGLS avec option ballon)

Choisir la température de l'eau chaude sanitaire aussi basse que possible. Un réglage sur une température basse permet une économie d'énergie importante. En plus, les températures élevées de l'eau chaude entraînent un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un débit d'eau réduit).

Pour les appareils NGVA/NGLA/CGVA/CGLA le mode eco avec message de demande permet une économie maximale de gaz et eau.

Bouclage sanitaire

Dans le cas d'une installation avec bouclage sanitaire, régler le programme horaire de la régulation en fonction des besoins individuels (par ex.: le matin, à midi, le soir). Consulter la notice d'utilisation de la régulation.

7 Généralités

Nettoyage de l'habillage

Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

Conservation de cette notice d'emploi (appareils NGVA/NGLA et NGVS/NGLS avec option ballon)

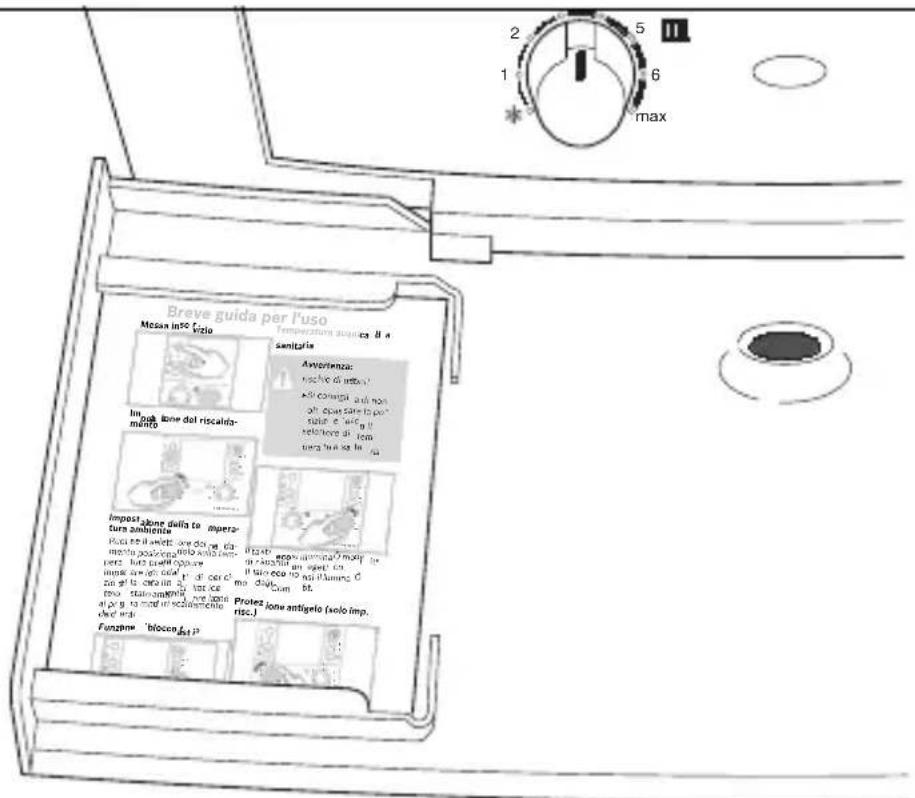

Après avoir lu cette notice d'emploi vous pouvez replier la page du résumé du mode d'emploi

(→ chapitre 8) vers l'extérieur et conserver la notice d'emploi dans la porte de l'appareil. Vous pourrez ainsi voir le résumé en ouvrant la porte.

Caractéristiques techniques de l'appareil

Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre appareil. Vous les trouverez sur la plaque signalétique ou sur l'autocollant indiquant le type de l'appareil sur le tableau Heatronic.

mégalis/égalis option ballon/mégalia (par ex. NGVA24-5HN)

Date de fabrication (FD...) :

Date de mise en service :

Nom de l'installateur :

8 Résumé du mode d'emploi

Allumer

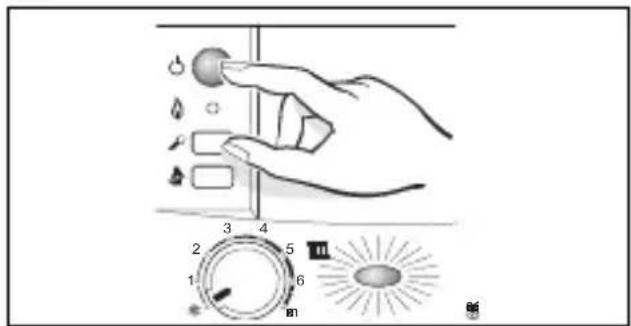

Mise en marche du chauffage

reset eco 4 5 6 max 3 4 2 e 1 6 min max 6 720 612 660-06.10

Régulation du chauffage

Positionner le thermostat d'ambiance sur la température choisie, ou régler la régulation à sonde extérieure sur la courbe de chauffage correspondante et sélectionner le mode de fonctionnement.

Verrouillage des touches

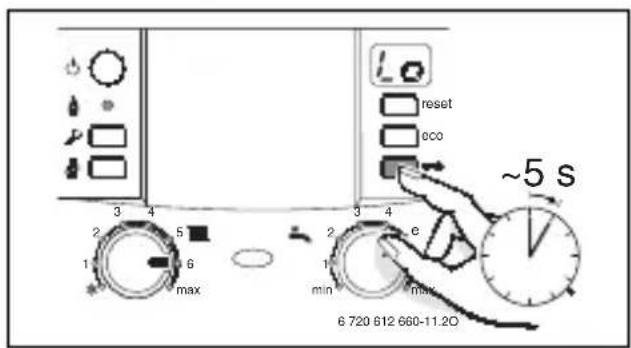

reset eco ~5 s 2 5 1 6 max 2 e 1 min max 6 720 612 660-11.20

Température d'eau chaude sanitaire

AVERTISSEMENT : Risques de brûlures ! ►Tourner le sélecteur au maximum sur « e ».

reset eco 3 4 2 5 1 6 max 4 e 6 max 6 720 612 660-08.1R

Mode confort : touche eco éteinte. Mode économique : touche eco allumée.

Protection contre le gel

reset eco 30 2 1 6 min 3 4 e 6 max 6 720 612 660-13.1R

Notes

www.elmleblanc.fr

Informations Consommateurs

① Votre nouvelle chaudière est accompagnée des documents suivants :

• la notice d'emploi,
- les conditions de garantie et la carte de validation de la garantie à retourner, dûment remplie par vos soins, à e.l.m. leblanc.

② Votre appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien.
Pour connaître les adresses de notre réseau après-vente, contactez-nous au numéro ci-dessus.

Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.
