NGLS235H5 - Chaudière ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chaudière	Chaudière murale à gaz
Puissance nominale	23 kW
Rendement énergétique	Jusqu'à 90%
Type de gaz	Gaz naturel ou propane
Dimensions (HxLxP)	700 x 400 x 300 mm
Poids	30 kg
Utilisation	Chauffage central et production d'eau chaude sanitaire
Entretien	Vérification annuelle recommandée par un professionnel
Sécurité	Système de sécurité intégré contre la surchauffe et les fuites de gaz
Garantie	2 ans sur les pièces
Normes	Conforme aux normes européennes en matière de sécurité

FOIRE AUX QUESTIONS - NGLS235H5 ELM LEBLANC

Que faire si la chaudière ne s'allume pas ?

Vérifiez si l'appareil est correctement alimenté en électricité. Assurez-vous que le thermostat est réglé à une température supérieure à la température ambiante. Contrôlez également si le disjoncteur a sauté.

Pourquoi ma chaudière émet-elle des bruits étranges ?

Des bruits peuvent indiquer une accumulation de calcaire ou de l'air dans le système. Il est recommandé de purger les radiateurs et de vérifier l'état de la chaudière. Si le problème persiste, contactez un professionnel.

Comment régler la température de ma chaudière e.l.m. leblanc NGLS235H5 ?

Utilisez le thermostat pour ajuster la température souhaitée. Reportez-vous au manuel d'utilisation pour des instructions détaillées sur le réglage du thermostat.

Que faire si la pression de la chaudière est trop basse ?

Vérifiez le manomètre. Si la pression est inférieure à 1 bar, il est nécessaire de rajouter de l'eau dans le circuit. Consultez le manuel pour la procédure de remplissage.

Comment effectuer l'entretien de ma chaudière ?

Il est conseillé de faire entretenir votre chaudière par un professionnel au moins une fois par an. Vous pouvez également effectuer un nettoyage régulier des filtres et des radiateurs.

Que faire en cas de fuite d'eau autour de ma chaudière ?

Coupez immédiatement l'alimentation en eau et en électricité de l'appareil. Vérifiez les raccordements et les joints. Si la fuite persiste, faites appel à un technicien qualifié.

Quels sont les signes d'une chaudière en panne ?

Les signes incluent des bruits inhabituels, une pression d'eau basse, des fuites, ou une chaleur insuffisante dans les radiateurs. Si vous constatez ces problèmes, contactez un professionnel.

Comment réinitialiser ma chaudière e.l.m. leblanc NGLS235H5 ?

Pour réinitialiser la chaudière, localisez le bouton de réinitialisation sur le panneau de commande et appuyez dessus. Consultez le manuel pour des instructions spécifiques si nécessaire.

Quel type de combustible utilise la chaudière e.l.m. leblanc NGLS235H5 ?

Cette chaudière peut utiliser du gaz naturel ou du propane. Vérifiez le type de combustible spécifié dans le manuel d'utilisation.

MODE D'EMPLOI NGLS235H5 ELM LEBLANC

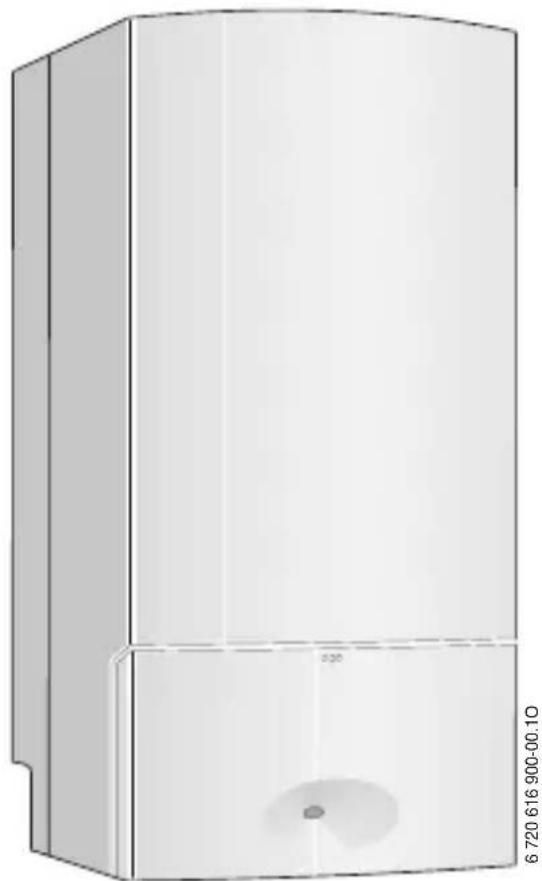

Notice d'emploi

NGVA24-5H - NGLA24-5H - NGLA24-5S - NGLA23-5H5 - NGLS14-5H - NGLS14-5H5 - NGVS24-5H - NGLS24-5H - NGLS23-5H5 - CGVA24-5H - CGLA24-5H - CGLA23-5H5

CC Modèles et brevets déposés·Réf 6720616900-5 (2010/07) FR

Chaudières murales gaz à micro-accumulation ou chauffage seul avec optionnellement

Tirage naturel, V.M.C. et étanche à ventouse

1 Explication des symboles et mesures de sécurité 4

1.1 Explication des symboles 4 1.2 Mesures de sécurité 6

5 Utilisation

5.1 Allumer/éteindre l'appareil 17 5.2 Mise en marche du chauffage 18 5.3 Régulation du chauffage (en option) 20 5.4 Appareils NGVA/NGLA/CGVA/CGLA: Régler la température d'eau chaude sanitaire 22 5.5 Appareils NGVS/NGLS option balloon : Régler la température d'eau chaude sanitaire 24 5.6 Mode été (pas de chauffage, eau chaude sanitaire uniquement) 27 5.7 Protection contre le gel 28 5.8 Verrouillage des touches 30

5.9 Anomalies 31 5.9.1 Contrôles anti-débordement (appareils NGLA/NGLS/CGLA...) 32 5.9.2 Sécurité collective des appareils V. M. C. 33 5.10 Désinfection thermique (appareils NGVS/NGLS/CGVS/CGLS avec optionallon) 34 5.11 Messages indiqués sur l'afficheur 36

6 Consignes pour économiser l'énergie 37 7 Généralités 40 8 Résumé du mode d'emploi 42

Avertissements

Les mots de signalement au début d’un avertissement caractérisent le type et l’importance des conséquences eventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

• AVIS signale le risque de dégâts matériels.
• AVENTISSEMENT signale le risque d'accidents corporels graves.

Informations importantes

Les informations importantes ne concernant pas des situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Symbole signification

Étape à suivre Renvoi à d'autres passages dans le document ou dans d'autres documents - Énumération/Enregistrement dans la liste

- Énumération/Enregistrement dans la liste (2e niveau)

Tab. 1

Si on perçoit une odeur de gaz :

Fermer le robinet de gaz ( page 10). Ouvrir les fenêtres. - Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles. Eteindre toute flamme à proximité. - Téléphoner immédiatement, de l'extérieur à la Compagnie de gaz et à un installateur ou un service après-vente agréé e. l. m. leblanc.

Si on perçoit une odeur de gaz brûlés

• Mettre l'appareil hors service (→ page 18). Ouvrir les fenêtres et les portes. Informer immédiatement un installateur ou un service après-vente agréé e. l. m. leblanc.

L'installation ainsi que les modifications éventuelles apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-vente agrée e. l. m. leblanc. Toute intervention sur un organe scellé est interdite. Les gaines, conduits et dispositifs d'évacuation des fumées ne doivent pas être modifiés. En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil) : Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.

Désinfection thermique (appareils NGVS/NGLS avec option ballon)

Risque de brûlure!

Surveiller impérativement le fonctionnement à des températures supérieures à 60°C.

N'effectuer la désinfection thermique qu'en dehors des périodes normales d'utilisation (→ page 34).

Maintenance

Recommandation pour nos clients : Nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou service après-vente agréé E. L. M. Leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance. Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation. N'utiliser que des pièces de rechange d'origine! Appareils V. M. C. : L'entretien de la V. M. C. est obligatoire:

• Entretien annuel des bouches d'extraction.
• Entretien quinquennal (5 ans) de l'ensemble de l'installation. - Entretien du dispositif de sécurité.

Matériaux explosifs et facilement inflammables

Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l'appareil.

Air de combustion/air ambiant

L'air de combustion/air ambient doit être exempt de substances agressives (comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

2 Ouverture de la porte (appareils NGVA/NGVS/NGLA/NGLS)

Fig. 1

3 Vue d'ensemble des éléments de commande

Fig. 2

1 Sélecteur de température de départ chauffage 2 Témoin de fonctionnement 3 Touche ramonage pour le professionnel (voir notice d'installation)

4 Touche de service pour le professionnel (voir notice d'installation) 5 Voyant de contrôle du fonctionnement du brûleur 6 Interrupteur principal 7 Logement pour une régulation à sonde extérieure (accessoire) (appareils NGVA/NGVS/NGLA/NGLS) 8 Afficheur 9 Manomètre 10 Touche Reset 11 Touche eco 12 Verrouillage des touches 13 Sélecteur de température eau chaude sanitaire 14 Robinet de retour chauffage 15 Robinet de replissage (appareils NGVA/NGLA/CGVA/CGLA) 16 Siphon à entonnoir (accessoire) 17 Robinet entrée eau froide sanitaire (appareils NGVA/NGLA/CGVA/CGLA) Retour rechauffage accumulateur (appareils NGVS/NGLS avec optionallon) 18 Robinet de gaz (fermé) 19 Raccord eau chaude sanitaire (appareils NGVA/NGLA/CGVA/CGLA) Départ réchauffage accumulateur (appareils NGVS/NGLS avec optionallon) 20 Robinet de départ chauffage

Les touches (3) et (4) sont réservées exclusivement à l'usage d'un installateur ou d'un service après-vente/agréé E.L.M. Leblanc.

Ouvrir le robinet de gaz

Tourner la manette dans le sens inverse des aiguilles d'une montre.

Si la manette est dans le sens d'écoulement, le robinet est ouvert.

Fig. 3

Ouvrir les robinets

Tourner la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement.

Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

Fig. 4

Contrôler la pression de l'eau du circuit de chauffage

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bars.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.

Fig. 5

Rajouter de l'eau de chauffage

AVIS: L'appareil peut être endommagé.

Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.

Dans les appareils NGVS/NGLS : utiliser le robinet de remplissage de l'installation.

Dans les appareils NGVA/NGLA/CGVA/CGLA : Le dispositif de remplissage se trouve en dessous de l'appareil (→ fig. 6).

La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).

Ouvrir le robinet de remplissage et remplir l'installation de chauffage.

Fig. 6 Robinet de remplissage (appareils NGVA/NGLA/CGVA/CGLA)

Refermer le robinet de remplissage.

5 Utilisation

Cette notice d'utilisation ne concerne que la chaudière.

Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.

Les possibilités suivantes de régulation de chauffage peuvent être utilisées :

• Régulation à sonde extérieure installée sur l'appareil (appareils NGVA/NGVS/NGLA/NGLS). Davantage d'éléments de commande seront alors disponibles sur l'appareil.
• Régulation à sonde extérieure montée en dehors de l'appareil. Thermostat d'ambiance
• ainsi que des régulations ou thermostats combinés avec une commande à distance.

Veuillez donc tenir compte de la notice d'utilisation de la régulation utilisée.

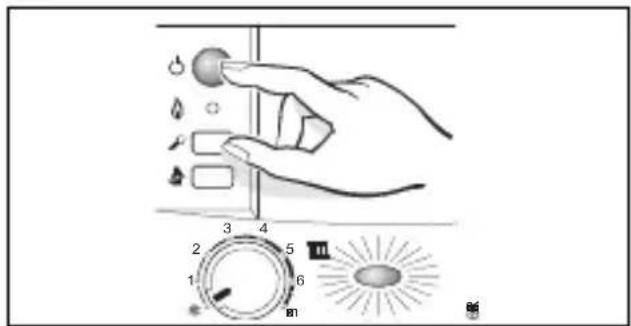

Allumer

Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension.

Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.

Fig. 7

Lors de la première mise en service, l'appareil est purgé une fois. Le circulateur chauffage s'éteint et s'allume à intervalles réguliers (pendant 4 minutes environ).

L'afficheur indique en alternance avec la température de départ chauffage.

De plus, pour les modèles NGVA/NGVS/CGVA..., à chaque mise sous tension l'extracteur adapte sa vitesse à la longueur du tube de ventouse.

L'afficheur indique en alternance avec la température de départ chauffage.

Le mode « chauffage » ne sera opérationnel qu'à la fin de cette phase. Toutefois, une demande d'eau chaude sanitaire pourra être satisfaite immédiatement.

Arrêt

Appuyer sur l'interrupteur principal pour permettre l'appareil hors tension. Le témoin de fonctionnement s'éteint. Si l'appareil doit être mis hors service pour une longue période : prévoir une protection antigel ( chapitre 5.7).

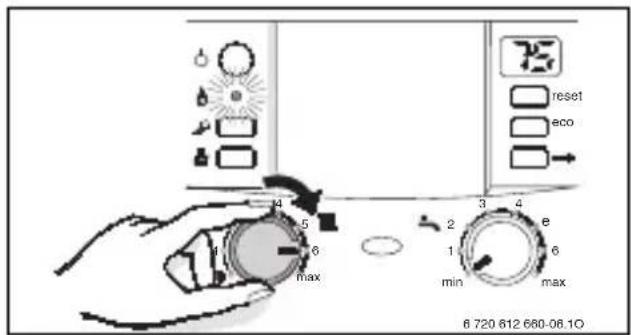

5.2 Mise en marche du chauffage

La température de départ de l'eau de chauffage peut être réglée entre environ 45°C et 90°C. Tourner le sélecteur de température, adapter la température de l'eau de chauffage à l'installation:

- Planchers chauffants (avec kit extérieur) :

par ex. position « 1 » (env. 45°C )

• Chauffage basse température: position « 3 » (env. 56°C )
• Circuit de chauffage traditionnel: position « 5 » (env. 72°C )
• Chauffage par convecteurs: position « max » (env. 90 °C)

Fig. 8

Lorsque le brûleur est en marche, le témoin est allumé.

Tab. 2

Position du sélecteur Température de départ chauf-fage
1 env. 45 °C
2 env. 48 °C
3 env. 56 °C
4 env. 64 °C
5 env. 72 °C
6	e
max env. 90 °C

5.3 Régulation du chauffage (en option)

Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouvez :

comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure, comment régler la température ambiante, comment chauffer de manière économique et réduire la consommation d'énergie.

Fig. 9

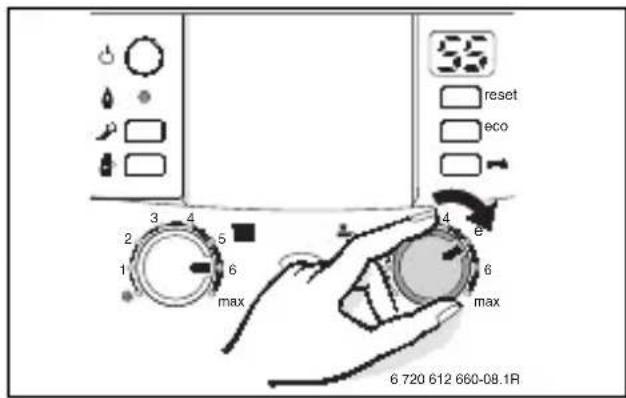

5.4 Appareils NGVA/NGLA/CGVA/CGLA : Régler la température d'eau chaude sanitaire

Tourner le sélecteur pour régler la température de l'eau chaude sanitaire.

La température régée clignote sur l'afficheur pendant 30 secondes.

Fig. 10

Tab. 3

Position du sélecteur Température d'eau chaude sani- taire
min env. 40 °C
1 env. 40 °C
2 env. 43 °C
3 env. 46 °C
4 env. 48 °C
e env. 50 °C
6 env. 60 °C
max env. 60 °C

Touche éco

En appuyant sur la touche eco, on peut choisir entre mode comfort et mode economique.

Mode de comportement, la touche eco est éteinte (réglage d'origine)

Pour permettre en mode comfort,

appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.

En mode confort, l'eau chaude est maintenue en permanence à la température réglée, ce qui permet de garantir un confort optimal en eau chaude sanitaire.

Mode économique, la touche eco est allumée

Pour permettre le mode économieque,

Appuyer sur la touche eco jusqu'à ce qu'elle s'allume.

En mode économique, la conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée.

• Avec message de demande : en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est réchauffée à la température programmée au sé
• ; le temps nécessaire pour avoir l'eau chaude est plus long.

La déclaration « message de demande » permet une économie de gaz et d'eau maximale.

Ballon avec CTN

Tourner le sélecteur afin de régler la température de l'eau chaude sanitaire. La température régée clignote sur l'afficheur pendant 30 secondes.

Fig. 11

Tab. 4

Position du sélecteur Température d'eau chaude sanitaire
min env. 15 °C (protection contre le gel)
1 env. 40 °C
2 env. 43 °C
3 env. 46 °C
4 env. 48 °C
e env. 50 °C
6 env. 60 °C
max env. 70 °C

Avertissement: risques de brûlure!

En fonctionnement normal, ne pas désirer une température supérieure à 60°C. Ne sélectionner des températures supérieures (jusqu'à 70°C) qu'afin d'effectuer des désinfections thermiques (→ page 34).

Pour éviter une formation de calcaire importante en cas d'une durée de l'eau supérieure à 27 °f (TH), nous conseillons de ne pas régler la température de l'eau chaude sanitaire au-delà de 55 °C.

Ballon avec thermostat

Si le ballon a son propre thermostat, le sélecteur de la chaudière est sans effet (pas de hors-gel).

Régler la température d'eau chaude au thermostat du ballon.

Touche éco

En appuyant sur la touche eco, on peut choisir entre mode comfort et mode economique.

Mode de comportement, la touche eco est éteinte (réglage d'origine)

Pour permettre en mode comfort,

appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.

En mode comport, la priorité sanitaire est permanente. Le ballon est réchauffé jusqu'à atteindre la température souhaitée. L'appareil ne passe en mode chauffage qu'après.

Mode économique, la touche eco est allumée

Pour permettre le mode économieque,

appuyer sur la touche eco jusqu'à ce qu'elle s'allume.

En mode économique, l'appareil alterne toutes les 12 minutes entre fonctionnement réchauffage ballon et fonctionnement chauffage.

5.6 Mode été (pas de chauffage, eau chaude sanitaire uniquement)

Noter la position du sélecteur de température de départ chauffage. Tourner le sélecteur de température de départ chauffage entièrement vers la gauche (position

Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulations, thermostat et horloge de programmation n'est pas coupée.

Fig. 12

AVIS : Risque de gel de l'installation de chauffage.

Consultez aussi les instructions d'utilisation de la régulation ou du thermostat.

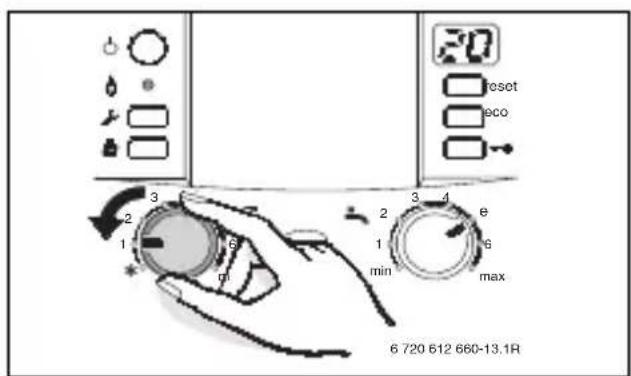

5.7 Protection contre le gel

Pour le circuit de chauffage :

Laisser l'appareil sous tension, ne pas couper le gaz et mettre le sélecteur au moins en position 1.

Fig. 13

Mélanger du produit antigel à l'eau de chauffage lorsque l'appareil est hors service (voir notice d'installation) et vider le circuit d'eau chaude sanitaire.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

Pour le gallon (en option pour appareils NGVS/NGLS) :

Tourner le sélecteur vers la gauche jusqu'à la butée.

La protection antigel est active lorsque la température du ballon descend en dessous de 15°C.

Fig. 14

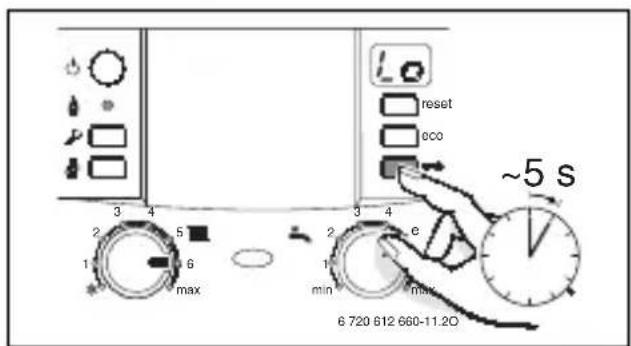

5.8 Verrouillage des touches

Le verrouillage des touches agit sur les sélecteurs de la température de départ chauffage et de température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal, la touche de ramonage et la touche reset.

Enclencher le verrouillage des touches :

Appuyer sur la touche jusqu'à ce que l'afficheur indique en alternance avec la température de départ chauffage.

Fig. 15

Désactiver le verrouillage des touches :

Appuyer sur la touche jusqu'à ce que l'afficheur indique la température de départ chauffage.

5.9 Anomalies

Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.

Si un default survient pendant le fonctionnement de l'installation, le témoin de fonctionnement clignote.

L'afficheur indique un code d'erreur et la touche reset peut clignoter.

Si la touche reset clignote :

Appuyer sur la touche reset et maintenir jusqu'à ce que l'afficheur indique : - -

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

Si la touche reset ne clignote pas :

Eteindre l'appareil et le rallumer ( page 18).

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remédier à la perturbation :

Contacter un installateur ou un service après-vente agréé e. l. m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 41).

Vous trouverez un aperçu des messages pouvant apparaître sur l'afficheur en page 36.

5.9.1 Contrôles antidébordement (appareils NGLA/NGLS/CGLA...)

Les appareils NGLA/NGLS/CGLA... sont dotés de contrôles antidébordement :

• Sonde de contrôle d'évacuation des fumées S. P. O. T. T. (appareils à tirage naturel) Le système détecte le débordement des fumées par la sonde de contrôle S. P. O. T. T. connectée directement au tableau électrique.
• Sonde de sécurité individuelle V. M. C. (appareils V. M. C.) Le système détecte le débordement des fumées par la sonde de sécurité individuelle V. M. C. connectée directement au tableau électrique.

En cas de perturbation de l'évacuation des fumées, la sonde déclenche l'arrêt de la chaudière, un signal d'avertissement retentit, l'afficheur indique A4 et le témoin de fonctionnement clignote.

La chaudière est bloquée pendant env. 12 min.; elle se remettra en service normalement après ce délai.

Si ce type de perturbation est fréquent:

Contacter un installateur ou un service après-vente agréé E.L.M. Leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 41).

5.9.2 Sécurité collective des appareils V.M.C.

Le système de sécurité collective V. M. C. situé en dehors du logement fournit un courant à tension 24 V à un relais disposé dans un boîtier électrique ; le relais commande l'alimentation de la chaudière (phase).

En cas de début d'extraction, l'alimentation 24 V est coupée, et par l'intermédiaire du relais, l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).

Dès que l'extraction sera rétablie, la chaudière se remettra en service normalement.

Si ce type de perturbation est fréquent :

Contacter un installateur ou un service après-vente agréé e. l. m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 41).

Fig. 16

Alimentation 24 V ~ 0,5 VA (intensité maximale d'appliance 250 mA) V. M. C. collective Secteur, 230V~50Hz Chaudière

5.10 Désinfection thermique (appareils NGVS/NGLS/CGVS/CGLS avec optionallon)

Sur certaines régulations de chauffage, la désinfection thermique peut être programmée à heures fixes (voir notice d'utilisation de la régulation de chauffage).

La désinfection thermique englobe l'ensemble du système d'eau chaude sanitaire, y compris tous les points d'utilisation.

AVERTISSEMENT: Risque de brûlure!

L'eau chaude peut occasionnellement causer des brûlures graves.

N'effectuez la désinfection thermique qu'en dehors des périodes normales d'utilisation.

Fermer les points de raccordement d'eau chaude sanitaire. Avertir les habitants du risque de brûlure. En cas d'utilisation d'une régulation avec programmation de l'eau chaude sanitaire, régler les horaires et les températures de façon ajustée. Appuyer simultanément sur la touche E et sur la touche de verrouillage et les maintenir enfoncées jusqu'à ce que l'afficheur indique

Fig. 17

Attendre que la température maximale de l'eau chaude sanitaire soit atteinte. Ouvrir l'un après l'autre, du plus proche au plus lointain, les points de raccordement d'eau chaude sanitaire de sorte que de l'eau à 70°C ait coulé par chacun de ces points pendant plus de 3 minutes.

La désinfection thermique s'achève après 35 minutes durant lesquelles l'eau est maintenue à une température de 75°C.

Si la désinfection thermique doit être interrompue :

Eteindre l'appareil et le rallumer ( page 18). L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

AVERTISSEMENT: Risque de brûlure!

L'eau chaude peut occasionnellement causer des brûlures graves.

Une fois la désinfection thermique terminée, le contenu de l'accumulateur d'eau chaude ne se refroidit que peu à peu par perte thermique jusqu'à ce qu'il atteigne la température d'eau chaude réglée. C'est pourquoi la température de l'eau chaude peut, pour une courte durée, être supérieure à la température réglée.

5.11 Messages indiqués sur l'afficheur

Tab. 5

Afficheur	Description
80	Verrouillage des touches actif
89	Adaptation à la longueur du tube de ventouse active ou purge en cours.
98	Augmentation de la température du départ chauffage trop rapide (surveillance des gradients). Le mode chauffage est interrompu pendant deux minutes.
96	Confirmation du démarrage d'un cycle de désinfection thermique.

Économiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comportement optimal. L'alimentation du brûleur en gaz est régée suivant la température ambience désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambience. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pièces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.

Entretien

Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agréé E. L. M. Leblanc et de faire effectuer un entretien de la chaudière tous les ans.

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.

Consultez aussi les instructions d'utilisation de la régulation ou du thermostat.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambience souhaitée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou la consigne de la température ambience (sur le thermostat), que si la température souhaitée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recommandée par le fabricant.

Aérer les pièces

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'aération.

Eau chaude sanitaire (NGVA/NGLA/CGVA/CGLA et NGVS/NGLS/CGVS/CGLS avec optionnel)

Choisir la température de l'eau chaude sanitaire aussi basse que possible. Un réglage sur une température basse permet une économie d'énergie importante. En plus, les températures élevées de l'eau chaude entraînant un plus fortentartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un début d'eau réduit).

Pour les appareils NGVA/NGLA/CGVA/CGLA, le mode eco avec message de demande permet une économie maximale de gaz et d'eau.

Bouclage sanitaire

Dans le cas d'une installation avec bouclage sanitaire, régler le programme horaire de la régulation en fonction des besoins individuels (par ex. : le matin, à midi, le soir). Consulter la notice d'utilisation de la régulation.

Nettoyage de l'habillage

Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

Conservation de cette notice d'emploi (appareils NGVA/NGLA et NGVS/NGLS avec optionallon)

Après avoir lu cette notice d'emploi, vous pouvez replier la page du résumé du mode d'emploi.

→ chapitre 8) vers l'extérieur et conserver la notice d'emploi dans la porte de l'appareil. Vous pourrez ainsi voir le résumé en ouvrant la porte.

Fig. 18

Caractéristiques techniques de l'appareil

Si vous avez besoin du service après-vente, il est préférible de donner des renseignements précis sur votre appareil. Vous les trouverez sur la plaque signalétique ou sur l'autocollant indiquant le type de l'appareil sur le tableau Heatronic.

mégalis/égalis option balloon/mégalis (par ex. NGVA24-5HN)

Date de fabrication (FD...) :

Date de mise en service :

Nom de l'installateur :

Régulation du chauffage

Positionner le thermostat d'ambiance sur la température choisie, ou régler la regulation asonde exterieure sur la courbe de chauffage correspondante et sélectionner le mode de fonctionnement.

Température d'eau chaude sanitaire

Mode confort : touche eco éteinte. Mode économique : touche eco allumée.

Protection contre le gel

www.elmleblanc.fr

Informations consommateurs

Votre nouvelle chaudière est accompagnée des documents suivants :

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie à retourner, dûment remplie par vos soins, à E. L. M. Leblanc.

Notre appareil vous donnera encore plus de satisfaction et conserve son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien. Pour connaître les adresses de notre réseau après-vente, contactez-nous au numéro ci-dessus.

Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.
