Acléis NGVM232H - Chaudière ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chaudière à condensation murale, puissance de 23 kW, rendement supérieur à 100%
Type de combustible	Gaz naturel ou propane
Dimensions (L x H x P)	600 x 800 x 400 mm
Poids	40 kg
Utilisation	Chauffage central et production d'eau chaude sanitaire
Maintenance	Entretien annuel recommandé, vérification des brûleurs et nettoyage du circuit d'eau
Réparation	Service après-vente agréé recommandé pour les réparations complexes
Sécurité	Système de sécurité intégré, détection de surchauffe, vanne de sécurité
Informations générales	Garantie de 2 ans, normes européennes en vigueur, étiquette énergie A

FOIRE AUX QUESTIONS - Acléis NGVM232H ELM LEBLANC

Comment régler la température de ma chaudière e.l.m. leblanc Acléis NGVM232H ?

Pour régler la température, tournez le bouton de réglage de la température sur le panneau de commande jusqu'à atteindre la température désirée.

Que faire si ma chaudière ne s'allume pas ?

Vérifiez d'abord si l'alimentation électrique est active. Ensuite, assurez-vous que le thermostat est réglé au-dessus de la température ambiante. Si le problème persiste, contactez un professionnel.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la valve de purge sur le radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis refermez la valve.

Que faire si ma chaudière fait du bruit ?

Des bruits peuvent indiquer une accumulation de calcaire ou un problème de circulation. Vérifiez la pression de l'eau et purgez les radiateurs si nécessaire. Si le bruit persiste, faites appel à un technicien.

Comment vérifier la pression de la chaudière ?

La pression de la chaudière doit être entre 1 et 1,5 bar. Vérifiez le manomètre sur le panneau de commande. Si la pression est trop basse, vous pouvez ajouter de l'eau via le robinet de remplissage.

Quels sont les indicateurs d'une fuite d'eau ?

Recherchez des taches d'eau ou de l'humidité autour de la chaudière et des tuyaux. Une pression d'eau constamment basse peut également indiquer une fuite.

À quelle fréquence dois-je entretenir ma chaudière ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour assurer son bon fonctionnement et sa sécurité.

Que faire si le voyant de sécurité s'allume ?

Si le voyant de sécurité s'allume, cela peut indiquer un problème de surchauffe ou de pression. Éteignez la chaudière et contactez un technicien pour une inspection.

Puis-je régler la chaudière à distance ?

Si votre modèle est équipé d'une fonction de contrôle à distance, vous pouvez utiliser une application mobile ou un thermostat connecté pour régler la chaudière à distance.

MODE D'EMPLOI Acléis NGVM232H ELM LEBLANC

Tirage naturel, V. M. C. et étanche à ventouse

Modèles et brevets déposés - Numéro : 6720611345-3 (05.11) CP

La passion du service et du comportement.

6720611345-3.fm Page 2 Vendredi, 18. novembre 2005 11:56 11

2 Mise en service 6

2.1 Avant la mise en marche 6 2.2 Allumer/éteindre l'appareil 8 2.3 Mettre en marche le chauffage 8 2.4 Régulation du chauffage (en option) 9 2.5 Régler la température d'eau chaude sanitaire 9 2.6 Position éteinte (eau chaude sanitaire uniquement) 10 2.7 Protection hors gel 11 2.8 Perturbation 11

4 Mise en sécurité (tirage naturel ou v.m.c.) 14

4.1 Mise en sécurité des apparciels à tirage naturel 14 4.2 Mise en sécurité des appareils V. M. C. individuelles15 4.3 Mise en sécurité des appareils V. M. C. collectives 17

5 Généralités

5.1 Nettoyage de l'habillage 18 5.2 Entretien 18 5.3 Changement de gaz 18

6720611345

6720611345-3.fm Page 3 Vendredi, 18. novembre 2005 11:56 11

Si on perçoit une odeur de gaz :

• Ne pas actionner les commutateurs électriques ou tout autre objet pouvant provoquer des étincelles. Fermer le robinet gaz (voir page 5). Ouvrir les fenêtres et les portes. Eteindre toute flamme à proximité.
• Téléphoner immédiatement, de l'extérieur, à la Compagnie de gaz et à votre installateur ou service après-vente agréé e. l. m. leblanc.

Si l'on perçoit une odeur de gaz brûlés :

• Mettre l'appareil hors service (voir page 8). Ouvrez les fenêtres et les portes. Informez immédiatement votre installateur ou un service après-vente agréé e. l. m. leblanc.

L'installation ainsi que les modifications éventuelles apportées à l'appareil doivent être exclusivement confiées à votre installateur ou un service après-vente agréé e. l. m. leblanc. Toute intervention sur un organe scellé est interdite. - Les orifices de ventilation pratiqués dans les portes, fenêtres et parois ne doivent pas être obturés ou réduits (appareils à tirage naturel ou V. M. C.). - Les gaines, conduits et dispositifs d'évacuation des gaz brûlés ne doivent pas être modifiés. En cas de pose ultérieure de fenêtres étanches, veillez à assurer l'alimentation en air de combustion (appareils à tirage naturel ou V. M. C.).

Maintenance

Nous recommandons vivement de conclure un contrat d'entretien avec votre installateur ou un service après-vente agréé e. l. m. leblanc. Il est indispensable de soumettre l'appareil à un

6720611345

6720611345-3.fm Page 4 Vendredi, 18. novembre 2005 11:56 11

Mesures de sécurité

service annuel de maintenance.

Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation. N'utiliser que des pièces de rechange d'origine!

Matériaux explosifs et facilement inflammables

Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l'appareil.

Air de combustion / air ambiant

L'air de combustion / air ambient doit être exempt de substances agressives (comme par exemple les hydrocarbures halogénés qui contiennent des combinaisons chlorées ou fluorées), afin d’éviter la formation de corrosion.

Explication des symboles

Les indications relatives à la sécurité sont écrites sur un fond grisé et précédées d'un triangle de présignalisation.

Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.

• Prudence: risque de légers dommages matériels.
• Avertissement : risque de légers dommages corporels ou de gros dommages matériels.

Dans le texte, les instructions sont précédées du symbole ci-contre. Elles sont déliminées par des lignes horizontales.

La mise en application de ces instructions ne risque pas d'endommager l'appareil ou de mettre en péril l'utilisateur.

6720611345

6720611345-3.fm Page 5 Vendredi, 18. novembre 2005 11:56 11

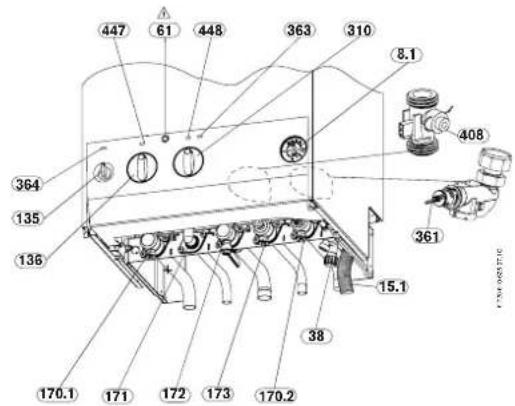

1 Aperçu des fonctions

8.1 Thermomanomètre

Soupape de sécurité chauffage

(3bar)

15.1 Tube de vidange chauffage

27 Purgeur automatique

38 Robinet de remplissage/dis

connecteur

Bouton de déverrouillage

135 Interrupteur principal

136 Sélecteur de température de

Départ chauffage

170.1 Vanne d'isolement pour départ

chauffage

170.2 Vanne d'isolement pour return

chauffage

171 Raccord sortie eau chaude

sanitaire

172 Robinet gaz (ouvert)

173 Robinet entrée eau froide sani

taire

310 Sélecteur de température eau

chaude sanitaire

361 Vis de vidange

363 Voyant présence de flamme

364Voyant Marche/Arret (I/O)

Soupape de sécurité sanitaire

(15 bar)

447 Voyant de demande chauffage

448 Voyant de demande sanitaire

6720611345

6720611345-3.fm Page 6 Vendredi, 18. novembre 2005 11:56 11

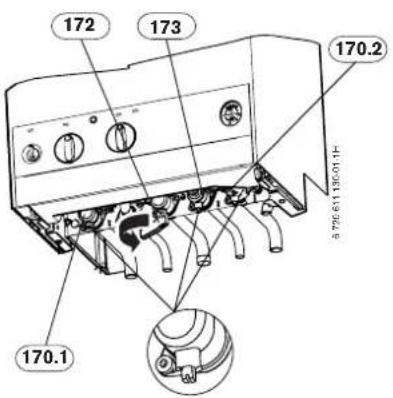

Robinet gaz (172)

Ouvrir le robinet gaz en le tournant dans le sens inverse des aiguilles d'une montre.

Vannes d'isolement depuis (170.1) et (170.2) chiffage

Ouvrir les vannes d'isolement en tournant la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement (voir petit encadré). Si l'encoche est perpendiculaire au sens d'écoulement, la vanne est fermée.

Robinet entrée eau froide sanitaire (173)

Ouvrir le robinet en tournant la vis carrée avec la clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement. Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

6720611345

6720611345-3.fm Page 7 Vendredi, 18. novembre 2005 11:56 11

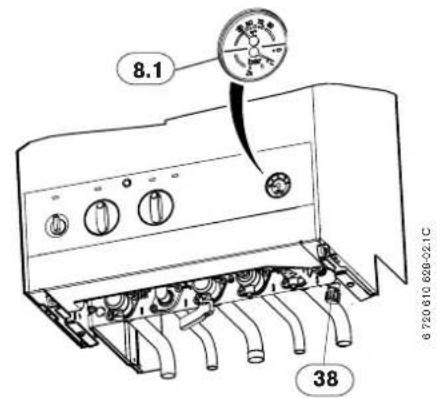

Contrôler la pression de l'eau du circuit de chauffage

L'aiguille du thermo-manomètre (8.1) doit se situer entre 1,5 et 2 bar. Si l'aiguille se situe en-dessous de 1,5 bar (dans installation froide), ajouter de l'eau jusqu'à ce que l'aiguille se positionne entre 1,5 et 2 bar à l'aide du robinet de remplissage (38). Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre spécialiste. Avec une température de l'eau du circuit de chauffage plus élevée, il ne faut pas dépasser une pression max. de 3 bar (la soupape de sécurité (15) s'ouvre à cette valeur de pression).

6720611345

6720611345-3.fm Page 8 Vendredi, 18. novembre 2005 11:56 11

Allumer

• Mettre l'interrupteur principal sur la position (I).

Levoyantvert(364)estalorsallumeeetpendant10slevoyant chauffage447clignote(initialisation).

À la fin du clignotement, l'appareil est prêt à fonctionner.

Eteindre

• Mettre l'interrupteur principal sur la position (0).

Le voyant (364) s'éteint.

Le thermostat (TA..., TR...) ou l'horloge (DT...) continue à fonctionner sur leur réserve de marche.

2.3 Mettre en marche le chauffage

• Tourner le sélecteur de température, afin d'adapter la température de l'eau de chauffage de l'installation.
• Position (par exemple), pour une installation de chauffage avec une température de départ jusqu'à env. 90°C.
• Position ECO (par exemple), pour une installation de chaffage avec une température de départ jusqu'à env. 75°C.

Lorsque le brûleur est en service, le voyant rouge (363) et le voyant chauffage (447) s'allument.

6720611345

6720611345-3. Im Page 9 Vendredi, 18. novembre 2005 11:56 11

2.4 Régulation du chauffage (en option)

• Réglez le thermostat asservi à la température extérieure (TA...) sur la courbe de chauffage correspondante et sélectionnez le mode de service. Positionnez le thermostat asservi à la température ambiente (TR...) sur la température.

Réglez le thermostat asservi à la température ambiente (TRL...) sur les températures souhaitées.

2.5 Régler la température d'eau chaude sanitaire

Température de l'eau chaude

Régler la température d'eau chaude grâce au sélecteur de la chaudière (voir le tableau ci-dessous).

6720611345

6720611345-3.fm Page 10 Vendredi, 18. novembre 2005 11:56 11

Mise en service

Position du sélecteur Température de l'eau
Butée gauche env. 40 °C
Horizontal droit env. 55 °C
Butée droite env. 60 °C

Confort à la demande (ecosmart)

en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande) *, l'eau sanitaire est réchauffée à la température programmée au sélecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.

• Voiture demande est acceptée, le voyant rouge (447) peut rester allumé pendant 20 secondes environ.

- Sans message de demande:

Le réchauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.

2.6 Position été (eau chaude sanitaire uniquement)

Pour les thermostats asservis à la température extérieure

Ne pas régler le sélecteur du chauffage.

Le thermostat désigne automatiquement, en fonction de la température extérieure, le mode de fonctionnement « été ».

Pour les thermostats asservis à la température ambiantе Correction finale : Pour les thermostats asservis à la température ambiante

Tourner le sélecteur de la chaudière tout à gauche.

Le chauffage est coupé, seule l'alimentation en eau chaude est active. L'alimentation électrique du thermostat n'est pas coupée.

6720611345

6720611345-3.fm Page 11 Vendredi, 18. novembre 2005 11:56 11

2.7 Protection hors gel

Laisser l'appareil sous tension et le gaz ouvert.

Additionner à l'eau du circuit de chauffage du produit antigel FSK (Schilling Chemie), Glythermin NF (BASF) ou Antifrogen N (Hoechst/Ticona). Référez-vous à la notice du produit avant d'effectuer le mélange.

2.8 Perturbation

En cours de service, des perturbations peuvent survenir en raison, par exemple, d'un encrassement du brûleur, d'une chute de pression dans la conduite d'alimentation en gaz, etc. Elles sont signalées par le clignotement des voyants chauffage (447) et/ou sanitaire (448).

Si le voyant chauffage (447) clignote lentement (environ une fois par seconde):

• Appuyer sur la touche et la maintenir appuyée environ 4s. Après les 10s d'initialisation (voir paragraphe 2.2), l'appareil se met en service et le clignotement ne reprend pas.

Dans les autres cas de clignotement :

Eteindre puis rallumer l'appareil.

Après les 10s d'initialisation (voir paragraphe 2.2), l'appareil se met en service et le clignotement ne reprend pas.

S'il n'est pas possible de remédier à la perturbation:

• Contacter votre installateur ou un service après-vente agréé E.L.M. Leblanc.

6720611345

6720611345-3.fm Page 12 Vendredi, 18. novembre 2005 11:56 11

Économiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comportement optimal. L'alimentation du brûleur en gaz est réglée suivant la température ambiantedésirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on baisse la températureambiante. Cette modulation de puissance assure un lissage des variations de température (sauf pour les C/NGLM23-2H) et permet une répartition homogène de la température dans les pièces de l'appartement. De ce fait, l'appareil peut travailler pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.

Régulation du chauffage

La réglementation des installations de chauffage en vigueur exige une régulation du chauffage par l'intermédiaire d'un thermostat asservi à la température ambiante ou d'un thermostat asservi à la température extérieure en liaison avec les robinets thermostatiques des radiateurs.

Installation de chauffage équipée d'un thermostat asservi à la température ambiantе TR..., TRL...

Le local où est installé le thermostat asservi à la température ambiance détermine la température des autres pièces.

Le régulateur de température de la chaudière doit être réglé sur la température de service maximale. La position ECO donne une température de départ chauffage de 75°C. Il est possible de régler la température ambiantedans chaque pièce (à l'exception d'un radiateur de l'installation : exemple la salle d'eau) par l'intermédiaire des robinets thermostatiques des radiateurs.

6720611345

6720611345-3.fm Page 13 Vendredi, 18. novembre 2005 11:56 11

Installation de chauffage équipée d'un thermostat asservi à la température extérieure TA...

Ce thermostat détecte la température extérieure pour faire varier la température de départ suivant la courbe de chauffage prédéterminée. Le régulateur de température de la chaudière doit être réglé sur la température de service maximale.

La position du sélecteur chauffage limite la température maximale du départ chauffage (en position ECO: 75°C).

Baisser la température pendant la nuit

Une réduction importante de la consommation de gaz est possible si l'on baisse la température ambience pendant la nuit ou même pendant la journée. Une baisse de température de 1K correspond à une économie d'environ 5%.

Pour plus d'informations concernant le réglage, consultez les modes d'emploi des thermostats.

Eau chaude sanitaire

Un réglage à basse température permet une économie d'énergie importante.

Le mode Ecosmart avec message de demande permet une économie maximale de gaz et d'eau.

Avez-vous connaissez la manière économique de chauffer avec un appareil à gaz e. l. m. leblanc. Si vous aviez encore des questions, adressez-vous à votre installateur/agréé ou écrivez-nous.

6720611345

6720611345-3. Im Page 14 Vendredi, 18. novembre 2005 11:56 11

4.1 Mise en sécurité des appareils à tirage naturel

Le système détecte le débordement des produits de combustion par la sonde de contrôle d'évacuation des produits de combustion S. P. O. T. T. connectée directement au tableau électrique.

La sonde de contrôle d'évacuation des produits de combustion S. P. O. T. T. ne doit jamais être mise hors service.

En cas de perturbation de l'évacuation des produits de combustion, la sonde de contrôle d'évacuation des produits de combustion (S. P. O. T. T.) déclenche l'arrêt de la chaudière:

• le tableau électrique n'alimente plus les électrovannes de commande du bloc gaz,
• l'alimentation en gaz du brûleur est coupée,
• levoyant Marche/Arrêt (364) reste allumé,
• le voyant sanitaire (448) clignote rapidement,
• le voyant de présence de flamme (363) est éteint.

La chaudière est bloquée pendant 20 min.; elle se remettra en service normalement après ce délai.

En cas de mise en sécurité répétée : Contacter votre installateur ou un service après-vente agréé E.L.M. Leblanc.

6720611345

6720611345-3.fm Page 15 Vendredi, 18. novembre 2005 11:56 11

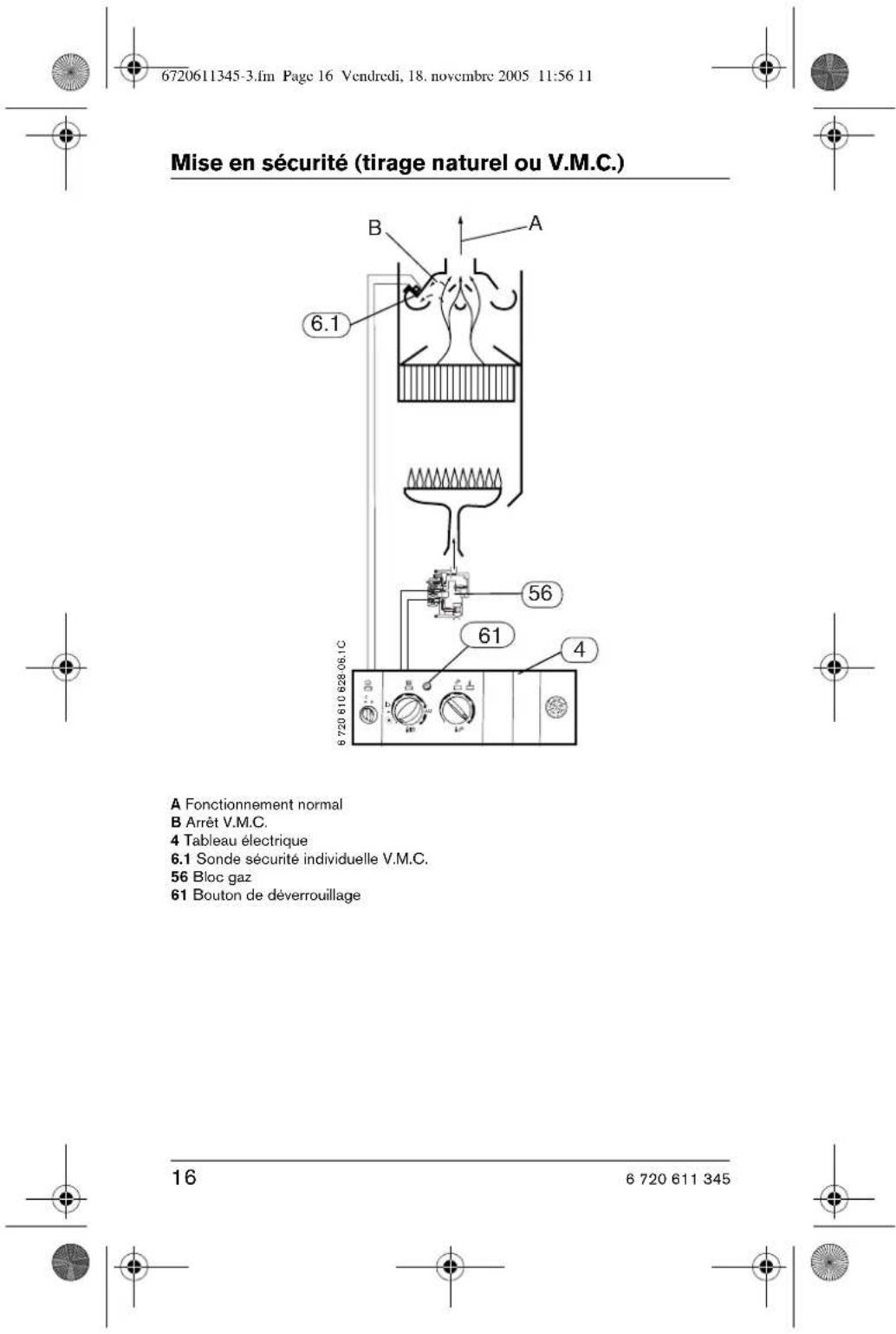

4.2 Mise en sécurité des appareils v.m.c. individuels

Le système détecte le débordement des produits de combustion par la sonde de sécurité individuelle V. M. C. (6.1) connectée directement au tableau électrique.

La sonde de sécurité individuelle V. M. C. (6.1) ne doit jamais être mise hors service.

En extraction normale, aucun échauffement ne se produit au niveau de la sonde de sécurité individuelle V. M. C. (6.1).

En extraction fortement réduite ou arrêtée, la sonde de sécurité individuelle V. M. C. (6.1) chauffée par les produits de combustion qui replissent la buse coupe-tirage, déclenche la mise en sécurité de la chaudière.

• le tableau électrique n'alimente plus les électrovannes de commande du bloc gaz,
• l'alimentation en gaz du brûleur est coupée,
• le voyant Marche/Arrêt (364) reste allumé,
• levoyant chauffage (447) clignote lentement,
• Le voyant sanitaire (448) clignote rapidement,
• levoyant de présence de flamme (363) est éteint.

Dès que la ventilation redeviendra normale et que la sonde de sécurité individuelle V. M. C. sera refroidie:

Appuyer et maintenir pendant 4s le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière. En cas de mise en sécurité répétée: Contacter votre installateur ou un service après-vente agréé e. l. m leblanc.

6720611345

6720611345-3. Im Page 17 Vendredi, 18. novembre 2005 11:56 11

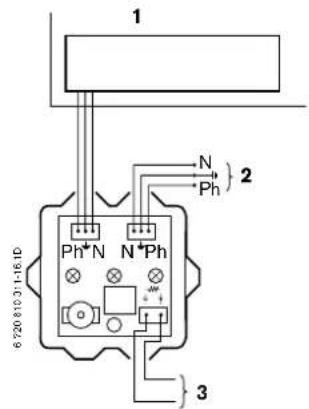

4.3 Mise en sécurité des appareils v.m.c. collectifs

Le système de sécurité collective V. M. C. située en dehors du logement fournit un courant à tension 24 V à un relais disposé dans le boîtier électrique ; le relais commande l'alimentation de la chaudière (phase).

En cas de défaut d'extraction, l'alimentation 24 V est coupée, et par l'intermédiaire du relais l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).

Dès que l'extraction sera rétablie, la chaudière se remettra en service normalement.

Néanmoins, la chaudière peut avoir été préalablement mise en sécurité par la sonde de sécurité individuelle V. M. C.. Dans ce cas, dès que la ventilation refonctionnera normalement et que la sonde de sécurité individuelle V. M. C. sera refroidie:

Appuyer et maintenir pendant 4s le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.

Chaudière Secteur, 230 V ~ 50 Hz Alimentation 24 V - 0,5 VA (intensité maximale d'appel 250 mA) V. M. C. collective

6720611345

6720611345-3.fm Page 18 Vendredi, 18. novembre 2005 11:56 11

5.1 Nettoyage de l'habillage

Pour nettoyer l'habillage, on peut employer les produits d'entretien habituels du commerce à l'exception de solvants et poudres ou éponges abrasives.

5.2 Entretien

Faire effectuer annuellement le ramonage et le nettoyage du conduit d'évacuation des produits de combustion. Faire procéder annuellement à une vérification de votre appareil par un installateur ou service après-vente/agréé E. L. M. Leblanc.

Appareils v.m.c.

Nous vous rappelons que l'entretien de la V. M. C. est obligatoire.

• Entretien annuel des bouches d'extraction.
• Entretien quinquennal (5 ans) de l'ensemble de l'installation.
• Entretien du dispositif de sécurité.

5.3 Changement de gaz

En cas d'adaptation à un autre gaz que celui pour lequel l'appareil est équipé, la transformation doit être impérativement exécutée par un installateur ou un service après-vente agréé E.L.M. Leblanc.

6720611345

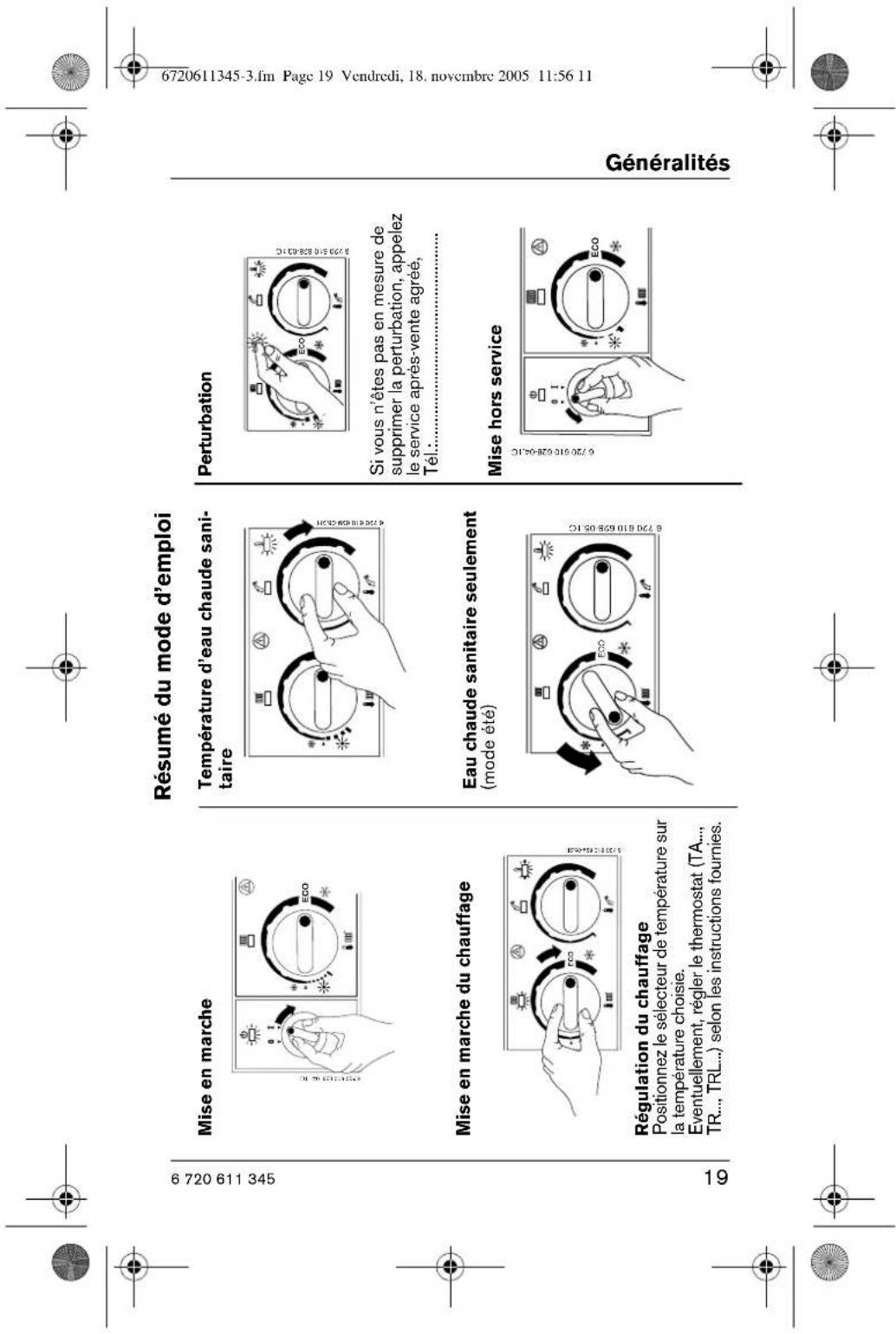

Informations "consommateurs

1 Voiture nouvelle chaudière est accompagnée d'une pochette "utilisateur".

Celle-ci content:

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie (volet N^2) à retourner, dûment remplie par vos soins à e. l. m. leblanc. Assurez-vous que votre installateur a bien adressé à e. l. m. leblanc la carte de mise en service de l'appareil : la garantie dont vous bénéficiez prend effet à partir de la date indiquée par l'installateur. 3 Votre appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien. 4 Pour connaître les adresses de notre réseau d'après-vente, contactez-nous au numéro indiqué ci-dessous. Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.

N°Indigo 0820006000

Tarif:0,12E TTC/min

Une equipe de spécialistes pour répondre en direct à toutes vos questions : du lundi au vendredi de 7 h à 21 h, le samedi de 8h à 18h.

E.L.M. Leblanc - Siège social et usine: 124, 126 rue de Stalingrad - F-93711 Drancy Cedex

www.elmleblanc.fr

La passion du service et du comportement.
