Acléis NGVM231H - Chaudière ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chaudière à gaz à condensation, puissance nominale de 23 kW, rendement énergétique élevé.
Type de combustible	Gaz naturel ou propane.
Dimensions	Dimensions compactes pour un gain de place, idéal pour les espaces réduits.
Utilisation	Chauffage central et production d'eau chaude sanitaire.
Entretien	Entretien annuel recommandé par un professionnel pour garantir le bon fonctionnement.
Réparation	Pièces de rechange disponibles, service après-vente accessible.
Sécurité	Système de sécurité intégré, détection de fuite de gaz, protection contre la surchauffe.
Informations générales	Garantie constructeur de 2 ans, étiquette énergie A.

FOIRE AUX QUESTIONS - Acléis NGVM231H ELM LEBLANC

Comment régler la température de ma chaudière e.l.m. leblanc Acléis NGVM231H ?

Pour régler la température, utilisez le thermostat situé sur le panneau de commande. Tournez le bouton pour augmenter ou diminuer la température souhaitée.

Que faire si ma chaudière ne s'allume pas ?

Vérifiez si la chaudière est alimentée en électricité et si le disjoncteur est en position ON. Assurez-vous également que le gaz est ouvert.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge sur le radiateur. Laissez échapper l'air jusqu'à ce que de l'eau commence à couler, puis refermez la vanne.

Pourquoi ma chaudière fait-elle du bruit ?

Des bruits peuvent être causés par la circulation d'air dans le système, une pression d'eau trop basse ou des dépôts de calcaire. Vérifiez la pression et purgez les radiateurs si nécessaire.

Comment réinitialiser ma chaudière e.l.m. leblanc Acléis NGVM231H ?

Pour réinitialiser, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant quelques secondes jusqu'à ce que le témoin lumineux clignote.

Quels sont les paramètres recommandés pour le fonctionnement optimal ?

La pression d'eau doit être entre 1 et 2 bars et la température de chauffage devrait être réglée entre 60°C et 75°C selon vos besoins.

Que faire si le voyant de panne s'allume ?

Si le voyant de panne s'allume, consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème nécessitant une intervention technique.

Comment entretenir ma chaudière ?

Un entretien annuel par un professionnel est recommandé. Cela inclut le nettoyage des composants, la vérification des niveaux de sécurité et la vérification de l'étanchéité.

Comment vérifier la pression de l'eau ?

La pression de l'eau peut être vérifiée sur le manomètre situé sur le panneau de commande. Assurez-vous qu'elle est dans la plage recommandée de 1 à 2 bars.

MODE D'EMPLOI Acléis NGVM231H ELM LEBLANC

Tirage naturel, V.M.C. et étanche à ventouse

Modles et brevets deposés - Rér : 6720611345-3 (05.11) CP

La passion du service et du comport.

6720611345-3.fm Page 2 Vendredi, 18. novembre 2005 11:56 11

Table des matieres

Mesures de sécurité 3

Explication des symboles 4

1 Aperçu des fonctions 5

2 Mise en service 6

2.1 Avant la mise en marche 6
2.2 Allumer / eteindre l'appareil 8
2.3 Metre en marche le chauffage 8
2.4 Regulation du chauffage (en option) 9
2.5 Regler la température d'eau chaude sanitaire 9
2.6 Position ete (eau chaude sanitaire uniquement) 10
2.7 Protection hors gel 11
2.8 Perturbation 11

3 Consignes pour economiser l'énergie 12

4 Mise en sécurité (tirage naturel ou V.M.C.) 14

4.1 Mise en sécurité des apparciels à tirage naturel 14

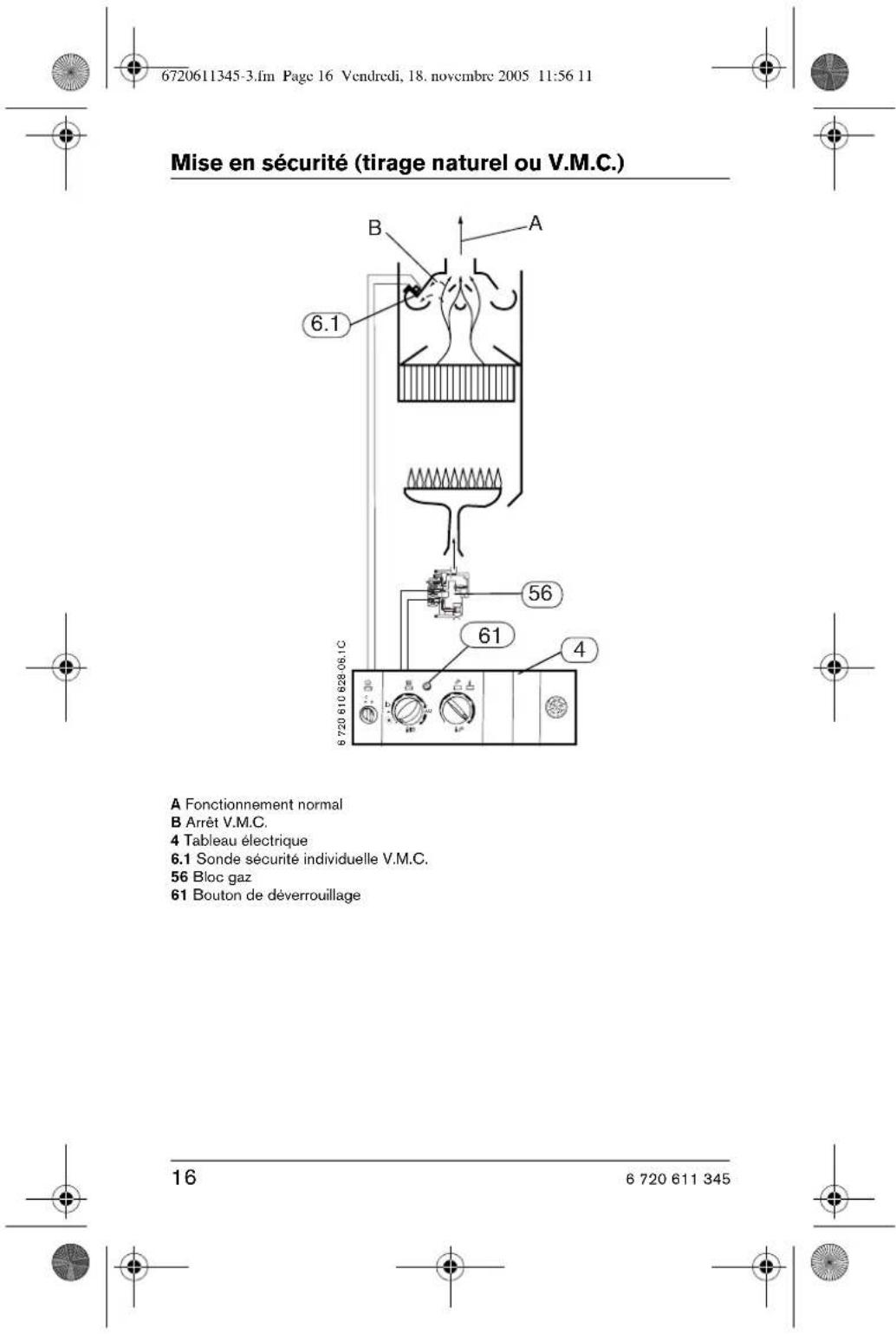

4.2 Mise en sécurité des appareils V.M.C. individuelles15

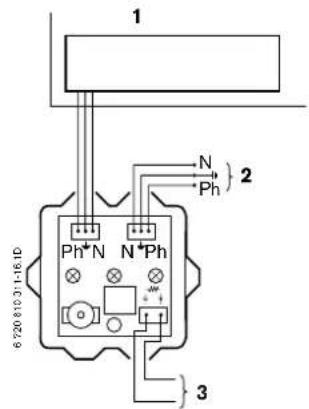

4.3 Mise en sécurité des appareils V.M.C. collectives 17

5 Généralités

5.1 Nettoyage de I'habillage 18
5.2 Entretien 18
5.3 Changement de gaz 18

2

6720611345

6720611345-3.fm Page 3 Vendredi, 18.novembre 2005 11:56 11

Mesures de sécurité

Mesures de sécurité

Si I'on percoit une odeur de gaz :

• Ne pas actionner les commutateurs électriques ou tout autre objet pouvant provoquer des étincelles.
  Fermer le robinet gaz (voir page 5).
  Ouvrir les fenêtres et les portes.
  Eteindre toute flamme a proximite.
• Telephoner immédiatement, de l'extérieur, à la Compagnie de gaz et à votre installer ou service après-vente agrée e.l.m. leblanc.

Si I'on percoit une oedur de gaz brulés :

• Mettre l'appareil hors service (voir page 8).
  Ouvr les fenêtes et les portes.
  Informer immédiatement votre installer ou un service après-venture agrée e.l.m. leblanc.

L'installation ainsi que les modifications éventuelles apportées à l'appareil doivent être exclusivement confiées à votre installerateur ou un service après-venture/agree e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
- Les orifices de ventilation pratiques dans les portes, fenêtes et parois ne doivent pas être obturés ou réduits (apparreils à tirage naturel ou V.M.C.).
Les gains, conduits et dispositifs d'évacuation des gaz brûlés ne doivent pas être modifiés.
En cas de pose ultérieure de fenêtes étanches, veillez à assu- rer l'alimentation en air de combustion (appareils à tirage naturel ou V.M.C.).

Maintenance

Nous recommandons vivement de conclude un contrat d'entretien avec votre installer ou un service après-vente agree e.l.m. leblanc. Il est indispensable de soumettre l'applieil a un

6720611345

3

6720611345-3.fm Page 4 Vendredi, 18, novembre 2005 11:56 11

Mesures de sécurité

service annuel de maintenance.

Conformément à la règlementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!

Matières explosives et facilement inflammables

Ne pas stocker ou utiliser des matieres inflammables (papier, peintures, diluants, etc.) à proximate immediate de l'appareil.

Air de combustion / air ambient

L'air de combustion / air ambient doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogenés qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter la formation de corrosion.

Explication des symboles

Les indications relatives à la sécurité sont écrites sur un fond grisé et précédées d'un triangle de présignalisation.

Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.

• Prudence: risque de légers dommages matériels.
• Avertissement : risque de légers dommages corporels ou de gros dommages matériels.

Dans le texte, les instructions sont précédées du symbole ci-contre. Elle sont déliminées par des lignes horizontales.

La mise en application de ces instructions ne risque pas d'endommager l'appareil ou demettre en périt l'utilisateur.

4

6720611345

6720611345-3.im Page 5 Vendredi, 18.novembre 2005 11:56 11

Aperçu des fonctions

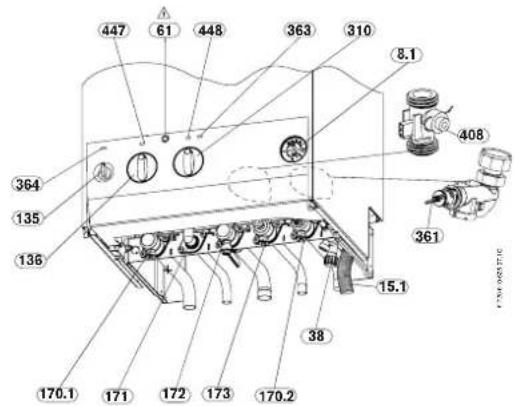

1 Aperçu des fonctions

8.1 Thermo-manometre

15 Soupape de sécurité chauffage (3bar)

15.1 Tube de vidange chauffage

27 Purgeur automatique

38 Robinet de replissage/disconnecteur

61 Bouton de déverrouillage

135 Interrupteur principal

136 Selecteur de températe de

départchauffage

170.1 Vanne d'isolement pour depart chauffage

170.2 Vanne d'isolement pour return chauffage

171 Raccord sortie eau chaude sanitaire
172 Robinet gaz (ouvert)
173 Robinet entree eau froide sanitaire
310 Selecteur de temperature eau chaude sanitaire
361 Vis de vidange
363 Voyant presence de flamme
364Voyant Marche/Arret (I/O)
408 Soupape de sécurité sanitaire (15 bar)
447 Voyant de demande chauffage
448 Voyant de demande sanitaire

6720611345

5

6720611345-3.im Page 6 Vendredi, 18.novembre 2005 11:56 11

Mise en service

2 Mise en service

2.1 Avant la mise en marche

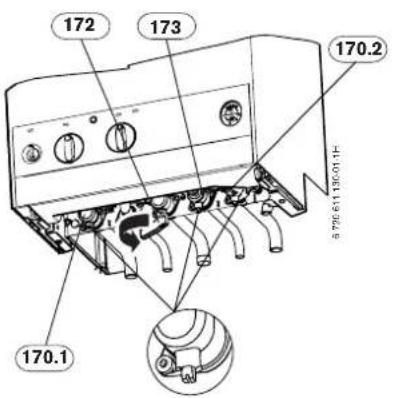

Robinet gaz (172)

Ouvrir le robinet gaz en le tournant dans le sens inverse des aiguilles d'une montre.

Vannes d'isolement depuis (170.1) et retard (170.2) chiffage

Ouivre les vannes d'isolements en tournant la vis carree avec une cle jusqu'à ce que I'encoche soit positionnee dans le sens de I'ecoulement (voir petit encadre). Si I'encoche est perpendiculaire au sens d'ecoulement, la vanne est fermee.

Robinet entreee eau froide sanitaire (173)

Ouvoir le robinet en tournant la vis carrée avec la clé jusqu'à ce que l'encôche soit positionnée dans le sens de l'écoulement. Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

6

6720611345

6720611345-3.fm Page 7 Vendredi, 18.novembre 2005 11:56 11

Mise en service

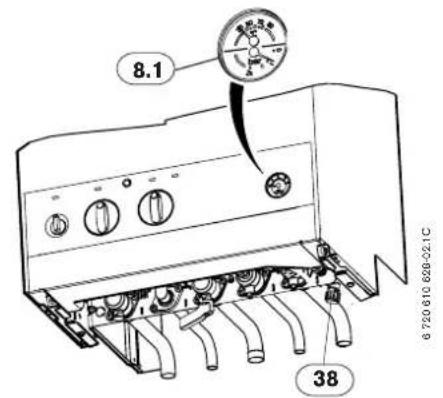

Contrôler la pression de l'eau du circuit de chauffage

L'aiguille du thermo-manometre (8.1) doit se situer entre 1,5 et 2 bar.
Si I'aiguille se situe en-dessous de 1,5 bar (dans installation froide), ajouter de I'eau jusqu'à ce que I'aiguille se positionne entre 1,5 et 2 bar à I'aide du robinet de replissage (38).
Si une valeur de réglage plus élevé était requise, elle vous serait indiquée par votre spécialiste.
Avec une température de l'eau du circuit de chauffage plus élevée, il ne faut pas dépasser une pression max. de 3 bar (la soupape de sécurité (15) s'ouvre à cette valeur de pression).

6720611345

7

6720611345-3.fm Page 8 Vendredi, 18.novembre 2005 11:56 11

Mise en service

2.2 Allumer / éteindre l'appareil

Allumer

• Mettre l'interrupteur principal sur la position (I).

Levoyantvert(364)estalorsallumeeetpendant10slevoyant chauffage（447）clignote(initialisation).

A la fin du clignotement, l'appareil est prêt à fonctionner.

Eteindre

• Mettre l'interrupteur principal sur la position (0).

Levoyant (364)s'teint.

Le thermostat (TA..., TR...) ou l'horloge (DT...) continu à fonctionner sur leur réserve de marche.

2.3 Mettre en marche le chauffage

• Tourner le sélecteur de température, fin d'adapter la température depuis instantanée de l'eau de chauffage d'installation.
• Position (par exemple), pour une installation de chauffage avec une température de départ jusqu'à env. 90^ .
• Position ECO (par exemple), pour une installation de chaffage avec une température de départ jusqu'à env. 75^ .

Lorsque le brûleur est en service, le voyant rouge (363) et le voyant chauffage (447) s'allument.

8

6720611345

6720611345-3.im Page 9 Vendredi, 18.novembre 2005 11:56 11

Mise en service

2.4 Régulation du chauffage (en option)

• Réglez le thermostat asservi à la température extérieure (TA...) sur la courbe de chauffage correspondante et sélectionnez le mode de service.
  Positionnez le thermostat asservi à la tempéature ambiente (TR...) sur la tempéature可以选择.

Reglez le thermostat asservi à la températe ambiente (TRL...) sur les températures souhaitées.

2.5 Régler la température d'eau chaude sanitaire

Température de l'eau chaude

Regler la tempereature d'eau chaude grace au selecteur de la chaudiere (voir le tableau ci-dessous).

6720611345

9

6720611345-3.fm Page 10 Vendredi, 18.novembre 2005 11:56 11

Mise en service

Position du sélecteur Température de l'eau
Butée gauche env. 40 °C
Horizontal droit env. 55 °C
Butée droite env. 60 °C

Confort à la demande (Ecosmart)

- Avec message de demande:

en ouvrant le robinet d'eau chaude brievement puis en le refer-. mant (message de demande) *, l'eau sanitaire est rechauffee a la tempereature programmée au selecteur. Ainsi, lorsque I'on puise de I'eau quelsques instants après, elle est disponible immEDIatement. Ceci permet une economie optimale d'eau et de gaz.

• Voiture demande est acceptée, le voyant rouge (447) peut rester allumé pendant 20 secondes environ.

- Sans message de demande:

le rechauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.

2.6 Position été (eau chaude sanitaire uniquement)

Pour les thermostats asservis à la température extérieure

Ne pas regler le selecteur du chaudiere.

Le thermostat désit automatiquement, en fonction de la temperature extérieure, le mode de fonctionnement « été ».

Pour les thermostats asservis à la température ambiente

Tourner le selecteur de la chaudiere tout a gauche.

Le chauffage est coupé, seule l'alimentation en eau chaude est active. L'alimentation électrique du thermostat n'est pas coupée.

10

6720611345

6720611345-3.fm Page 11 Vendredi, 18.novembre 2005 11:56 11

Mise en service

2.7 Protection hors gel

Laisser l'appareil sous tension et le gaz ouvert.

ou

Additionner à l'eau du circuit de chauffage du produit antigel FSK (Schilling Chemie), Glythermin NF (BASF) ou Antifrogen N (Hoechst/Ticona).
Référez vous à la notice du produit, avant d'effectuer le mélange.

2.8 Perturbation

En cours de service, des perturbations peuvent survenir en raison, par exemple, d'un encrassement du bruleur, d'une chute de pression dans la conduite d'alimentation en gaz, etc.
Elles sont signales par le clignotement des voyants chauffage (447) et/ou sanitaire (448).

Si levoyantchauffage (447)clignote lentement(environ une fois par seconde):

• Appuyer sur la touche et la maintainir appuyée environ 4s.
  Après les 10s. d'initialisation (voir paragraphe 2.2), l'appareil se met en service et le clignotement ne reprend pas.

Dans les autres cas de clignotement:

Eteindre puis rallumer l'appareil.

Après les 10s. d'initialisation (voir paragraphe 2.2), l'appareil se met en service et le clignotement ne reprend pas.

S'il n'est pas possible de remedier à la perturbation:

• Contacter votre installer ou un service après-venture agreé e.l.m. leblanc.

6720611345

11

6720611345-3.fm Page 12 Vendredi, 18.novembre 2005 11:56 11

Consignes pour economiser l'énergie

3 Consignes pour economiser l'énergie

Economiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est reglee suivant la température ambiente désirée de l'appartement. La chaudière regle automatiquement la flamme du brûleur lorsque l'on baisse la température ambiente. Cette modulation de puissance assure un lissage des variations de température (sauf pour les C/NGLM23-2H) et permet une répartition homogène de la température dans les pieces de l'appartement. De ce fait, l'appareil peut travailler pendant un temps prolongé sans consommer plus de gaz qu'un apparreil qui est soumis à des cycles marche-arrêt en permanence.

Régulation du chauffage

La reglementation des installations de chauffage en vigueur exige une régulation du chauffage par l'intermédiaire d'un thermostat asservi à la température ambiente ou d'un thermostat asservi à la température extérieure en liaison avec les robinets thermostatiques des radiateurs.

Installation de chauffage équipée d'un thermostat asservi à la température ambiente TR..., TRL...

Le local où est installé le thermostat asservi à la température ambiente déterminée la température des autres pieces.

Le régulateur de température de la chaudière doit être régé sur la température de service maximale. La position ECO donne une température départ chauffage de 75^ . Il est possible de régler la température ambiente de façon individuelle dans chaque piece (à l'exception d'un radiateur de l'installation: exemple la salle d'eau) par l'intérimédiaire des robinets thermostatiques des radiateurs.

6720611345

6720611345-3.fm Page 13 Vendredi, 18.novembre 2005 11:56 11

Consignes pour economiser l'énergie

Installation de chauffage équipée d'un thermostat asservi à la température extérieure TA...

Ce thermostat detecte la température extérieure pour faire varier la température de départ suivant la courbe de chauffage prédéterminée. Le régulateur de température de la chaudière doit être réglé sur la température de service maximale.

La position du selecteur chauffage limite la temperature maximale du depart chauffage (en position ECO: 75^ ).

Baisser la température pendant la nuit

Un réduction importante de la consommation de gaz est possible si l'on baisse la température ambiente pendant la nuit ou même pendant la journée. Une baise de température de 1K correspond à une économie d'environ 5% .

Pour plus d'informations concernant le réglage consultez les modes d'emploi des thermostats.

Eau chaude sanitaire

Un réglage à basse température permet une économie d'énergie importante.

Le mode Ecosmart avec message de demande permet une economie maximale de gaz et d'eau.

A的前提，vous connaissiez la manière économique de chauffer avec un apparéil à gaz e.l.m. leblanc. Si vous aviez encore des questions, adressez-vous à votre installerateur/agréé ou écrivez-nous.

6720611345

13

6720611345-3.im Page 14 Vendredi, 18.novembrc 2005 11:56 11

Mise en sécurité (tirage naturel ou V.M.C.)

4 Mise en sécurité (tirage naturel ou V.M.C.)

4.1 Mise en sécurité des apparciels à tirage naturel

Le système détecte le débordement des produits de combustion par la sonde de contrôle d'évacuation des produits de combustion S.P.O.T.T. connectée directement au tableau électrique.

La sonde de contrôle d'évacuation des produits de combustion S.P.O.T.T. ne doit jamais être mise hors service.

En cas de perturbation de l'évacuation des produits de combustion, la sonde de contrôle d'évacuation des produits de combustion (S.P.O.T.T.) déclenché l'arrêt de la chaudière:

• le tableau électrique n'almente plus les électrovannes de commande du bloc gaz,
• l'alimentation en gaz du brûleur est coupée,
• levoyant Marche/Arrét (364) reste allumé,
• levoyant sanitaire (448) clignote rapidement,
• le voyant de présence de flamme (363) est eteint.

La chaudière est bloquée pendant 20 min.; elle se remettra en service normalement après ce-delai.

En cas de mise en sécurité repétée:
Contacter votre installer ou un service après-venture agreé e.l.m. leblanc.

14

6720611345

6720611345-3.fm Page 15 Vendredi, 18.novembre 2005 11:56 11

Mise en sécurité (tirage naturel ou V.M.C.)

4.2 Mise en sécurité des apparils V.M.C. individuelles

Le système détecte le débordement des produits de combustion par la sonde de sécurité individuelle V.M.C. (6.1) connectée directement au tableau électrique.

La sonde de sécurité individuelle V.M.C. (6.1) ne doit jamais être mise hors service.

En extraction normale,aucun échauffement ne se produit au niveau de la sonde de sécurité individuelle V.M.C. (6.1).

En extraction fortement réduite ou arrêtée, la sonde de sécurité individuelle V.M.C. (6.1) chauffée par les produits de combustion qui replissent la buse coupe-tirage, déclenché la mise en sécurité de la chaudière.

• le tableau électrique n'almente plus les électrovannes de commande du bloc gaz,
• l'alimentation en gaz du brûleur est coupée,
• levoyant Marche/Arrét (364) reste allumé,
• levoyantchauffage (447) clignote lentement,
• levoyant sanitaire (448) clignote rapidement,
• levoyant de presence de flamme (363) est eteint.

Dés que la ventilation redeviendra normale et que la sonde de sécurité individuelle V.M.C. sera refroidie:

Appuyer et maintainir pendant 4s le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.
En cas de mise en sécurité repétée:
Contacter votre installer ou un service après-vente agreé e.l.m leblanc.

6720611345

15

6720611345-3.fm Page 17 Vendredi, 18.novembre 2005 11:56 11

Mise en sécurité (tirage naturel ou V.M.C.)

4.3 Mise en sécurité des apparils V.M.C. collectives

Le système de sécurité collective V.M.C. située en dehors du logement fournit un courant basse tension 24 V à un relais disposé dans le boitier électricque; le relais commande l'alimentation de la chaudière (phase).

En cas de défaut d'extraction, l'alimentation 24 V est coupée, et par l'intémediateur du relais l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).

Des que l'extraction sera rétablie, la chaudière se remettra en service normalement.

Néanmoins, la chaudière peut avoir été préalablement mise en sécurité par la sonde de sécurité individuelle V.M.C.. Dans ce cas,ès que la ventilation refonctionnera normalement et que la sonde de sécurité individuelle V.M.C. sera refroidie:

Appuyer et maintainir pendant 4s le bouton de déverrouillage (61) pour proceder au réarmement de la chaudière.

1 Chaudière
2 Secteur, 230 V ~ 50 Hz
3 Alimentation 24 V - 0,5 VA (intensité maxime d'applé 250 mA) V.M.C. collective

6720611345

17

6720611345-3.fm Page 18 Vendredi, 18.novembre 2005 11:56 11

Généralités

5 Généralités

5.1 Nettoyage de l'habillage

Pour nettoyer l'habillage, on peut employer les produits d'entre-tien habituels du commerce à l'exception de solvants et poudres ou éponges abrasives.

5.2 Entretien

Faire effectuer annuellement le ramonage et le nettoyage du conduit d'évacuation des produits de combustion.
Faire proceder annuellement à une verification de votre apparéil par un installateur ou service après-vente/agrée e.l.m. leblanc.

Appareils V.M.C.

Nous vous rappelons que I'entretien de la V.M.C. est obligatoire.

• Entretien annuel des bouches d'extraction.
• Entretien quinquennial (5 ans) de l'ensemble de l'installation.
• Entretien du dispositif de sécurité.

5.3 Changement de gaz

En cas d'adaptation à un autre gaz que celui pour lequel l'appareil est équipé, la transformation doit être imperativement executée par un installateur ou un service après vente agrée e.l.m. leblanc.

18

6720611345

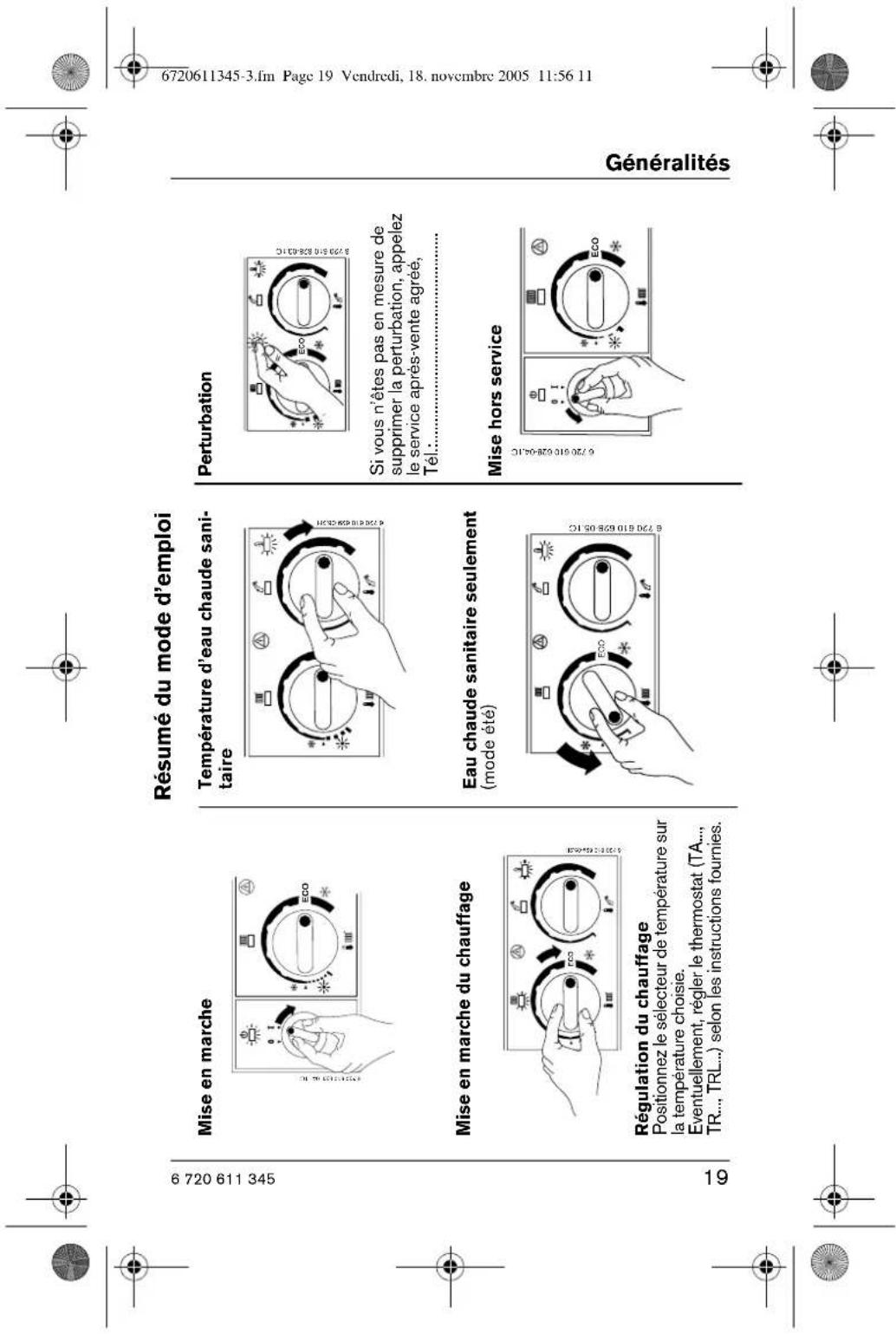

Informations "Consommateurs"

1 Voiture nouvelle chaudiere est arrivagnée d'une pochette "utilisateur".

Celle-ci content:

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie (volet N^2 ) à returner, dûment remplie par vos soins à e.l.m. leblanc.
  Assurez-vous que vous installateur a bien adressé à e.l.m. leblanc la carte de mise en service de l'appareil: la garantie dont vous bénéficiaz prend effet à partir de la date indiquée par l'in-tallateur.
  3 Voiture appeareil vous donnera encore plus de satisfaction et convervea son meilleur rendement si vous le faites entretenir regulierement. Aussi, nous vous recommendons vivement de souscrire un abonnement d'entretien.
  4 Pour connaître les adresses de notre réseau d'après-vente, contactez-nous au numero Indigo indique ci-dessous. Nous vous indiquerons les coordonnées des services après-vente agrés les plus proches de votre domicile.

Centre Service Consommateurs

N°Indigo 0820006000

Tarif:0,12E TTC/min

Télécopieur 01 43 11 73 50

Une equipe de spécialistes pour répondre en direct à toutes vos questions : du lundi au vendredi de 7 h à 21 h, le samedi de 8h à 18h.

e.l.m. leblanc - siège social et usine: 124, 126 rue de Stalingrad - F-93711 Drancy Cedex

www.elmleblanc.fr

La passion du service et du comport.
