TrailScout 119800 - Appareil photo BUSHNELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil photo numérique de chasse, résolution 8 MP, vision nocturne, détection de mouvement, enregistrement vidéo 720p.
Utilisation	Idéal pour la surveillance de la faune, la sécurité, et les activités de plein air. Facile à installer avec un support de montage inclus.
Maintenance et réparation	Nettoyer régulièrement l'objectif avec un chiffon doux. Remplacer les piles selon les recommandations du fabricant.
Sécurité	Utiliser uniquement des piles recommandées pour éviter les fuites. Éviter l'exposition prolongée à des conditions météorologiques extrêmes.
Informations générales	Compatibilité avec cartes SD jusqu'à 32 Go, autonomie de plusieurs mois en mode veille, garantie limitée du fabricant.

FOIRE AUX QUESTIONS - TrailScout 119800 BUSHNELL

Comment configurer mon BUSHNELL TrailScout 119800 pour la première fois ?

Pour configurer votre BUSHNELL TrailScout 119800, insérez d'abord les piles et une carte mémoire. Allumez l'appareil, puis suivez les instructions à l'écran pour régler la date, l'heure et les paramètres de prise de vue.

Pourquoi mon appareil photo ne prend-il pas de photos ?

Vérifiez que les piles sont correctement installées et chargées. Assurez-vous également que la carte mémoire n'est pas pleine et qu'elle est correctement insérée dans l'appareil.

Comment puis-je transférer les photos de mon BUSHNELL TrailScout 119800 vers mon ordinateur ?

Vous pouvez transférer les photos en retirant la carte mémoire de l'appareil et en l'insérant dans un lecteur de carte connecté à votre ordinateur. Alternativement, vous pouvez utiliser un câble USB pour connecter l'appareil directement à l'ordinateur.

Que faire si l'appareil photo ne s'allume pas ?

Vérifiez si les piles sont installées correctement et qu'elles sont chargées. Si le problème persiste, essayez de remplacer les piles par des neuves.

Comment changer la résolution des photos ?

Accédez au menu des paramètres de l'appareil photo. Recherchez l'option 'Résolution' et sélectionnez la qualité souhaitée pour vos photos.

Mon appareil photo prend des photos floues. Que faire ?

Assurez-vous que l'appareil est stable lors de la prise de vue. Si vous êtes en mode vidéo, vérifiez que l'objectif est propre et qu'il n'y a pas d'obstruction.

Comment réinitialiser mon BUSHNELL TrailScout 119800 aux paramètres d'usine ?

Accédez au menu des paramètres, trouvez l'option 'Réinitialiser' et suivez les instructions pour restaurer les paramètres d'usine.

Puis-je utiliser des piles rechargeables avec cet appareil ?

Oui, vous pouvez utiliser des piles rechargeables, mais assurez-vous qu'elles sont entièrement chargées avant de les insérer dans l'appareil.

Comment prolonger la durée de vie de la batterie de mon appareil photo ?

Pour prolonger la durée de vie de la batterie, évitez d'utiliser le flash à chaque prise, éteignez l'appareil lorsque vous ne l'utilisez pas et utilisez des piles de haute qualité.

MODE D'EMPLOI TrailScout 119800 BUSHNELL

Félicitations et merci d'avoir acheté l'appareil photo numérique TrailScout™ Bushnell®!
Cet apparéil photo est concu pour enregistrer les activités de la faune, dans la nature, grâce à ses modes d'image fixe et de film, à une construction robuste, à l'épreuve des intempéries.
Ce livret d'instructions vous permettra de nouveaux comprendre le fonctionnement de l'appareil.

Caracteristiques du Trail Scout numérique Bushnell (tous modeles)

L'appareil photo numérique Trail Scout Bushnell représentée une avancé révolutionnaire dans la technologie des instruments de reconnaissance. Dote d'une interface utilisateur des plus conviviales, cet apparéil photo dispose d'un système à interrupteur à hascale direct qui informe instantanément des réglages en cours, sans avoir à passer par une interface de géologiel compliquée! Le système de sécurité intégrée compteur quatre niveaux de sécurité. Chaque apparéil Trail Scout est fourni complet, avec cadenas, serruire à cable, support d'arbre pour fixation visée et mot de passage du géologiel qui démie l'accès aux voleurs éventuels. L'appareil numérique à haute résolution fournit des vues nettes du gibier de la région et chaque image reçoit un timbre significante la date, l'heure et un nom. En plus du mode d'image normal, il y a le mode film pour prendre des clips de 15 secondes. Toutes les images, tous les films et événements sont enregistrées sur une carte S10 (carte de 32 Mo incluse) pour un transfert commode sur votre ordinateur personnel. L'appareil peut fonctionner le jour, la nuit ou pendant 24 heures et détecter le gibier jusqu'à 27 metres. Le flash incandescent surdiminution peut sclairer jusqu'à 9 m pour les images nocturnes. Les réglages de retard d'image sont de 30 secondes, 1 minute et 2 minutes. I'écran LCID rétroclaire innovateur facilité le réglage sur le terrain. Le Trail Scout est robuste et à l'épineve des intermpérières.

20

MODELES NUMÉRIQUES TRAIL SCOUT

119600—Trail Scout VGA numérique

Des images magnifiques et une technologie de reconnaissance avec un excellent rapport qualite/ prix. Cet apparil peut detector un daim et du gibier jusqu'à 18 metres, grac à son capteur en - farrouge passif. L'indicateur de tension faible de pile s'allume quand la tension de pile descend en dessous de 25% . La DIL de mouvement s'allume quand le capteur détecte une activité, au mode d'image normal et au mode de réglage pour la visée. À l'épreuve des interpérières. Fourni complet avec cable de sécurité aluminium aviation, cadnas et support d'arbc. Surface texturé imitant l'écorce pour une dissimulation maximum.

119800-Trail Scout 2.1MP numérique

Toutes les caractéristiques du Trail Scout VGA, mais avec une résolution d'image supérieure et une portée accrue. Cet apparéil peut décécter un daim jusqu'à 27 metres, grâce à son captein infrarouge passif.

119900—Trail Scout 2.1MP numérique à vision de nuit

Disposant de toutes les caractéristiques du Trail Scout 2.1MP plus la vision de nuit et le pointage à lascar, c'est l' apparil photo numérique de haut de gamme. C'est actuellément l' apparil photo pour le gibier qui est le seul à associer un flash incandescent à une technologie numérique pour vision de nuit. Choisissez cette réglage pour le flash d' apparil photo normal ou le flash à DEL furtif. Le flash à DEL vous permet de saisser discrétement des images du gibier, la nuit, sans flash visible. Vous n'avez donc plus à vous soucier de ne pas révérer votre position par le flash dans les endroits de chasse fréquentés. Cet apparil est fourni complét avec un dispositif de pointage à laser qui facilité le réglage dans les bois.

21

Capteur image % po CMOS, 0,35 million de pixels [119600] % po CMOS, 2,1 millions de pixels (119800/119900)

Objectif F/3,5,longueur: locale effective 42 mm. Amplitude de visée : 45 degres

Flash Electronique incap: ndescent,forte puissance. Portec : 9 m.

Capteur PIR Capteur in: éarouge passif,faible bruit,haute sensibilité. Portee : 18 m.(119600) 27 m.(119800)(119900)

Indicateur DEL mouvement: Oui

focran LCD rétroéclaire: 2 rangées x 8 caractères. Arrêt autom.: 3 min. Affichage événment et image à 2 chiffres.

Format fischiier Image fixe: JPG 640 x 480 pixels (119600), 1 600 x 1 200 pixels (119800/119900). Images film AVI 320 x 240 pixels par image. Gestion de fischiers DCT ver. 1.0.

Exposition Auto

Balance des blancs Auto

Power Supply 4 piles type: 1D. Indicateur de tension faible de pilè à 25% de puissance restante.

Durée de vie des piles: Approximativement 30 jours (suivant la température, l'activité de l'appareil et l'usage du flash)

Mot de passage utilisateur: Oui, plage disponible : 0000 à 9999 (réglage par défaut = 0000)

Autre(119900 uniaquement): T'échémande, pointeur à lascar, DEL. de dispositif infrarouge à vision de nuit

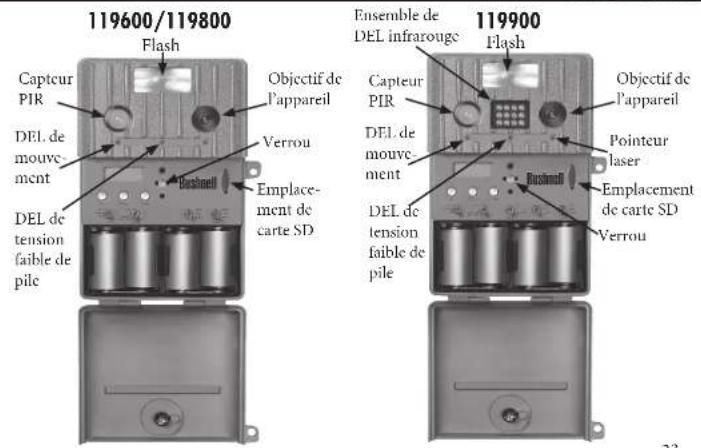

GUIDE DES PIECESSPECI

Description des interrupteurs et réglages

24

	Position de l'interrupteur/réglage Interrupteur
#/Fonction RELEVÉ	CENTRE A/S	SAXSÉ
K1 (Mode Fonctionnement)	Activité R	reglage Déactual
K2 (Mode Image) Fixe - Film
K3 (Mode Jour/Nuit)	24 Ileures	cour (600-1800)	Nuit (1800-600)
K4 (Retard d'image)	minutes 1	minute 30	seconde

	Position de l'interrupteur/réglage
Interrupteur#/Tonnage	RELEVÉ	CENTRE ABAISSE
K1 (Mode Fonctionnement)	Activité Réglage Désectivé
K2 (Mode Image) Fins - Film
K3 (Mode Eclairage) DIL		- Incand.
K4 (Mode Jour/Nuit) 24 Heures jour (600-1800) Nuit (1800-600)
K5 (Retard d'image) 2 minutes 1 minute 30 secondes

GUIDE DE RÉGLAGE

KANAGOCT (modle 11 9990 eendement) : LE POINTEUR LASEH EST AMTHTU MOIDE DE REGILAVE . VILLIET A NE PAS DIRIGER LE POINTEUR LAYER VERS LES TEUX D'UNE PERSONNE SOUS RISQUE DE PROVOOGER DES LIONS DCU ARES.

Avant de commencer le réglage, place 4 piles alcalines de type D,

comme indiqué, dans le compartment des piles.

1. K1-Interrupteur demode (DfSACTIVE/REGLAGE/ACTIVB)

a) MARCHE (position RELEVEE): Placez K1 à la position de MARCHE; l'écran LCD doit afficher
BUSHNELL pendant environ 2 secondes puis vous inviter a entrer vous mot de passer.

MOT DE PASSE

0_ _

Appuyez sur la tâchée Vers le haut ou Vers le bas pour selectionner le premier chiffre (0 à 91 du mot de passer.

Remarque: Le mot de passage par défaut programme en usine est 0000.

Appuyez sur ENTER pour confirmer; le scourer doit se déplacer à droite pour le chiffre suivant.

Faites de même en utilisant les touches Vers le haut, Vers le bas et Fiter pour entre vous mot de passée auquel chiffres. Appuyez sur ENTER pour confirmer ; si le mot de passage est correct, l'ecran LCD doit afficher EVENT/IMAGE (EVENTMENT/IMAGE).

Lorsque l'oppar sur les touches Vers le haut et Vers la bas, l'Ecran LCD fait defier les affections DATE/TIME/EVENT&IMAGE (DATE/HEUR/EVENTMENT&IMAGE).

Si le mot de passage entre est correct ou si aucel mot de passage n'a ete programme precedemment, l'appareil sera activé au bout d'un retard de 5 minutes.

Si le mot de passée est enté de maniere incorpècte 3 fois, l'appareil se DÉSACTIVE automatiquement.

Pour les instructions de montage, venezille vous reporter à la section du livre initialement l'Utilisation du Trail Scout.

Guide de réglage (suite)

b) Mode de RÉGLAGE (faire passer l'interruptions KI de la position RELEVEEE [ACTIVEE] à la position centrale): Appuyez sur les boutons Vers le haut ou Vers le bas pour faire défier les choses de DATE (DATE), TIME (FUNE), NAME (NOM) et PASSWORD (MOT DE PASSER) afin de modifier ou de régir ces fonctions.

Set Date 09/18/04

1) SET DATE (RPGLAGE DE LA DATTE): I'lorque I'ecran I.CD indique la date, appuyez sur la touche ENTER pour modifier la date. Appuyez sur le bouton Vers le haut ou Vers le bas pour selectionner le chiffre (1 à 12) correspondandi au moins puis appuyez sur le bouton ENTER pour confirmer le moins de deux chiffres. I'euclair des passer ensuite au pour. An-

puyez sur le bouton Vers le haut ou Vers le bas pour selectionner le chiffre (1 à 31) correspondant au jour puis apuyez sur ENTER pour confirmer le jour à deux chiffres. Le curser doit pasposer ensuite à l'année. Appuyez sur le bouton Vers le haut ou Vers le bas pour selectionner le chiffre (0 à 99) correspondant à l'année puis apuyez sur ENTER pour confirmer l'année à deux chiffres. À partir de Set Date (réglage de la date), apuyez sur le bouton Vers le bas pour regler l'heure.

Set Time 06:30PM

(2) SET TIME (REGLAGE DE L'HEURE): Lorsque l'écran LCD indicate l'heure, appuyez sur la touche ENTER pour modifier chiffre. Appuyez sur le bouton Vers le haut ou Vers le has pour selectionner le chiffre (1 à 12) correspondant à l'heure puis appuyez sur FENTER pour confirmer l'heure à deux chiffres. Le curseur doit passer ensuite à la minute. Appuyez les haut ou Vers le bas pour selectionner le chiffre (0 à 59) correspondant aux minutes puis FENTER pour confirmer les minutes à deux chiffres. À partir de SET TIME (reglage de l'heure), Auton Vers le has pour regarder le nom.

MY NAME 555_1234

(3) SET NAME (RéGLAGE DU NOM): Lorsque l'ecran LCD indicate le nom en cours, appuyez sur la touche ENTER pour modifier l'affichage du nom. Appuyez sur le bouton Vers le haut ou Vers le bas pour selectionner un caractère de « A » à « Z », de « 0 » à « 9», « o » puis appuyez sur ENTER pour confirmation; le curseur doit passer au caracèle suivant. Il y a têtes chacune à utiliser. À partir de Set Name (réglage du nom), appuyez sur le bouton Vers der le mot dePASS.

Lorque l'ecran LCI indique [Password Set] (reglage du mot de passé), appuyez sur la touche ENTER pour 26 régler le mot de passé.

(4) SET PASSWORD (RéGLAGE DU MOT DE PASSE):

Guide de réglage (suite)

Password Sct

I'lacran LCD doit indiquer [Password Yes] (mot de passer ouit). Pour changer le mot de passée, appuyez sur l'Enter.

Password Yes

Si vous ne saufaitez pas etablier de mode de passage, vous couldes appuyer sur la touche Vers le haut ou Vers le bas pour selectionner NO (NON).

New Pswd 0000

Si vous aves selectionne YES (OUI), Iecran LCD indique [New Pwod] (nouveau mont de passage). Appuyez sur la touche Vers le haut ou Vers le bas pour selectionner le premier chiffre (Oa 9) du mont de passue. Appuyez sur ENTER pour confirmer; le casseur doit se déplacer a droite pour le chiffre siuant. Foites de meine en utilisant les touches Vers le haut, Vers le bas et Enter pour entier vos meut de passage a quatre chiffres. Appuyez sur ENTER pour confirmer.

Password None

Si vous ne souhaite pas enter de mot de passage quand l'écran LCD indique (PW YES), vous pouvè appuyer sur le bouton Vers le haut/bas pour selectionner No (non). Àprouv été appuyé sur ENTER, l'écran LCD indique (PW NO) et aucin mol de passage n'est entrie.

c) Désactivation: Placez KI sur « Off » (désactivation) pour DÉSACTIVER le Trail Scout.

Guide de réglage (suite)

2.K2-Interrupteur du mode d'imagc (STILL/MOVIE [IMAGEFIXE/FILM]）:

Placez K2 a l'un ou l'autre de ces réglages:

(RELEV) Mode photo FIXE: La résolution d'image est de 0,35 MP (119600) ou de 2,1 MP

(119800/119900) et les photos sont enregistrées en format.JPG.

(ABAISSE) Mode FILM: 1'appareil peut enregistrer un film de 15 secondes; le format du filchier est AVI.

REMARQUE: Sur les modeles 119600 et 119800, le mode FILM doit être utilisé durant le jour; il n'est pas possible d'émetregrés des films mût. Toutcefois, sur le modele 119900, le mode FILM PEUT être utilisé la nuit quand l'apparéel est au mode IR-LFD.

(Model 11990 tableau)
3. K3-Interrupteur du mode d'éclairage (LED / Incand):

L'appareil photo pour gibier compte deux modes d'éclairage dans l'obscurité :

(a) Mode LED: Lorsque vous utilisez le mode d'éclairage IR-LED pour prendre une image fix la nuit, vous nevez detreir le filTRTE de I'objectif de I'appareil photo. L'éclairage IR-LED (infrarouge) est invisible à l'eel nu mal sufi t à l'appareil; utilisez-le quand vous nc voulcer pas alerter le suje. Ce mode fournit l'éclairage pour l'enregistrement nocturne de films.

(b) Mode Incand: Vous pouvez utiliser le mode Incandescant pour prendre des images fixes, la mit. Si vous pouvez enregistrer des films à l'aide du mode FILM, vous ne pouvez pas utiliser le mode Incand; nous deveç régier K3 au mode LED.

28

Guide de réglage (suite)

1. K3 (Modèle 119600 Φ 119800) - MODE (24 h/JOUR/NUT): K4 (Modèle 119900 - MODE (24 h/JOUR/NUT)):

Le Trail Scout a trois périodes de fonctionnement:

(a) 24 h: l'appellé photo de suivi fonctionnelle pendant 24 heures. Lorsque le capteur PIR est activé, l'appellé prend une image et enregistrreet un EVENEMENT.
(b) DAY (JOUR): L'apparéel photo de suivant fonctionne que durant la journee (de 6 h à 18 h). Lorsque le capteur PIR (Passive InfraRed) est activé, l'apparéel prend une image et enregistré un ÉVÉNEMENT. Si le capteur PIR est activé en dehors de la période de jour, seul un ÉVÉNEMENT est enregistré; aucune image n'est prise.
(c) NIGHT (NUT): L'appareil photo de suivi ne fonctionne que durant la nuit (de 18 h à 6 h).
Lorsque le capteur PIR (Passive InfarRed) est activé, l'apparéil prend une image et enregistre un ÉVÉNEMENT. Si le capteur PIR est activé en dehors de la période de nuit, seul un ÉVÉNEMENT est enregistrée; aucune image n'est prise.

5.K4 (Modèle 119600 & 119800)-MODE DE RETARD D'IMAGE (30 s/1 min/2 min)

K5 (Modele 119900)-MODE DE RETARD D'IMAGE (30 s/1 min/2 min)

ll y a trois modes pour prendre des images avec retard : 30 secondes, 1 minute, 2 minutes.

L'appore en énergie des ÉVENTÉS lorsqu'il est au MODE RETARD, chaque fois que le capteur PIR déflecte un mouvement.

(a) 30 s: Àprous la première image, une seconde image est prise au bout de 30 secondes.
(b) 1 min: Àprous la première image, une seconde image est prise au bout de 1 minute.
(c) 2 min: ÀpRES la première image, une seconde image est prise au bout de 2 minutes.

29

GLOSSaire

PIR -Capitur infratomege passif. Décette le mouvement comme tout décteur de mouvement de sécurité. Necessité: l'énergie infratroque en plus du mouvement pour être activé, an id'assurer la détction des animaux.

Event/Evénancement—Chaque fais que le capteur PIR décié un mouvement, il le compte comme un événement. Les événements sont enregistrés sur la carte SD, dans un schier texte. Les événements sont enregistrés en continu durant le fonctionnement.

Image/Image—Une image numerique énergieee sur la carte Sd quand un mouvement est detecté. Les images sont prises avec le retard sahouté entre chaque prise de vue.

Imoge Dey/Retard dIege- Retard entre les images prises par Iappareel. Celai-ci est determinated par Iutilisateur en fonction de l'activité de la fauente dans la region.

IR Flash/Flash infrasone—Flas à DEL pour vision de nuit. Envoie un faisceur d'énergie infrasouge qui est invisible pour l'elil humain, il est siérout un suicide pour les photos de nuit, lorsqu'un flash visible n'est pas sousyahatable. (Figure sur le modulo 119902 seuillement.)

Camera Flash/Flash d'apporeil photo - Flash incardonc uslilue par la photographie du mit ou un fabi lurninosté. Génerallement suprindimensionale pour une porte allongée, anf. de anedreiré le gibier à plus une grande distance.

SD Cart/Corte SD-Carte memore servant a stocker images et evénements dans l'apparcel phot. Carle de 32 Mo in-

Battery Life/ Duroc de vie des pêles—Durre pendant qu'elle l'appellé peut fonctionner sur le terrain. Dépend de la terme pâturale, du nombre d'images et du nombre d'photos au flash durant le fonctionnement.

Setup/Reglage-Methodes requires pour regier la date/Threure et efectuer les reglages d'immage de I'appareil.

Security (4 methods)/Securite (4 moyens)—lune des exigences les plus importances de tout apparit photo de suivi. Les apparit Bushnell disposent de 4 niveaux de securite: cadenas, support d'arbre, verrou de cable et mot de passage du logiciel.

1. EMPLACEMENT DE CARTESD

L'appareil dispose d'un emplacement de carte SD standard. Enfince la carte SD dans son emplacement, avec l'étiquette face au logo Bushnell. Une autre pousse sur la carte la dégace et vous pouvier alors la sortir de son emplacement. Pour insérer et retirer la carte SD, il est recommendé de désactiver l'appareil (position « OFF »).

2.CAPTEURPIR

Le capteur qui déchéne l'apparéil photo est un capteur passif, à infrarouge, ou PIR. L'énergie infrarouge est essentiellement une énergie calorifique. Le capteur PIR fonctionne en détectant un changement du niveau infra-ronge dans sa zone de détction. Cette zone à la forme d'un côte, dans les 10 degrs du centre du champ de vision de l'apparéil. L'apparéil était un niveau infrarouge moyen à long terme. Às lorsque ce nivoin augmente brusquement, le capteur PIR commande à l'appliér d'enregistrer une image et/ou un événement. C'est pour cette raison que le détector PIR est plus sensible la nuit, lorsque la temperature moyenne est inférieure. Au mode Setup/Réglage, vous pouvez utiliser le capteur PIR pour déterminer la zone de détction. Quand le capteur PIR est activé, son indicateur de détction s'allume. Le champ de vision de l'appliér a la forme d'un côte de 45 degrés, centré sur la zone de détction du capteur PIR.

UTILISATION DU TRAIL SCOUT NUMÉRIQUE

Autres remarques de réglage (suite)

1. POINTEUR LASER (modele 119900 seulement)

L'apparéil photo Trail Scout module 11-9900 est dôte d'un pointeur laser. Lorsque vous montez l'appareil sur un arbre ou toute autre surface fixe, si vous ne pouvez pas viser derrière l'apparéil, vous pouvez utiliser le pointeur laser pour aligner l'apparéil.

REMARQUE:LE FAISCEAU LASER EST

POYENTIELLEMENT DANGEREUX POUR LES YEUX.

LE POINTEUR LASER EST ACTIVE AU MODE DE REGLAGE

VEILLEZ A NE PAS DIRIGER LE POINTEUR LASER VERS LES YEUX

DUNE PERSONNE SOUS RISQUE DE PROVOQUER DES LÉSIONS OCULAIRES.

1. TELÉCOMMANDE (modèle 119900 seulement)

L'apparéel photo Trail Scout modèle 11-9900 est écquè à une télé-commande à deux fonctions.
Search/Recherche: Si vous ne pouvrai accouter l'apparéel photo, vous pouvrai appuyer sur le bouton SEARCH/RECHERCHE. Lorsque le Trail Scout reçoit le signal, l'apparéel déclenché le flash pour vous permettre de l localiser.

Snap/Declencheur: Si vous voulez prendre une photo par la télécommande (sans activation du capteur PIR), appuyez sur le bouton SNAP.

32

Trail Scout 8LIM.indd 34-351/2505 4:25:56 PM

1. MONTAGE:

Montez T'appareil photo de suivi sur un arbre, comme illustré ci-dessous.

1. Vissez le support A sur l'arbre.
2. Boulonnez le support B à l'arrière de l'appareil photo.
3. Assembliez le support B au support A.
4. Puis suspendez le support B par-dessus le support A.
5. Pour finir, inserezé le cadenas et verrouillez quand le réglage est terminé.

Pour plus de sécurité, vous pouvez utiliser le cable inclus et le passer sur chaque jourde l'âbre.

1. Inserez l'extrémite ayant la grande bride dans le support A.
2. Passe ensuite une autre extrémité du cable autour de l'arbre et faites-la revenir dans le support.
3. Sérères alors le boulon de verrouillage réglable pour maintenir l'é cable tendu, à sa place (B).

33

Utilisation du Trail Scout (suite)

1. Résumé sur l'interrupteur d'activation et de réglage:

Tournez le bouton de 90^ dans les sens inverses des aiguilles d'une montre et ouvrez le couvercle avant. Placez Kl a la position d'activation (ON).

Entrez le mot de passage correct. Le mot de passage par défaut est 0000.

(Si le mut de passage est entre de manière incorrecte 3 fois, l'apparéil se désacîve automatiquèment. Si vous souhaïez réactivé l'apparéil, vous devezmettre K1 sur DÉSACTIVÉ (OFF) puis sur ACTIVÉ. (ON).

L'ecran LCD affichera le compteur IMAGE&EVENT (IMAGE ET EVENEMENT) en cours.

Vous pouvez appuyer sur la touche Vers Ic haut ou Vers le bas pour voir la DATE, I'HEURE, Ic NOM. Si viosouhaite modifier la DATE, I'HFURE, le NOM ou le mot de passage, placez K1 sur SETUP (REGLAGE).

Une fois le RÉGLAGE terminé, remèttez K1 à la position ACTIVÉ (ON).

L'appareil commencerà à fonctionner avec un retard de 5 minutes pour vous donner le temps de vous éloigner.

Les fonctions de K2, K3 et K4 peuvent se régrir au mode SETUP (REGLAGE) ou au mode ON (ACTIVATION).

Une fois le réglage terminé, fermez le couverte avant et tournez le bouton de 90^ dans le sens des aiguilles d'une montre.

Enfin, immobilisce le Trail Scout a l'aide d'un cadenas.

34

Utilisation du Trail Scout (suite)

1. UTILISATION DU FILTR (modèle 11-9900 sculetement)

Lors de l'utilisation du flash à DEL de nuit, retireze le FILTRF pour obtenir des images de qualite satisfaisante.

Mettez le FILTRF en place durant la journee pour obtenir des images de bonne qualite, de valeur pure.

REMARQUES SUR LE FONCTIONNEMENT

a. Lorsque l'ecran LCD indique 念 RESUME s, cela signifie que I'appareil est actif.

b. Ilorsque l'ecranLCD indiqueFENTER SUSPENDNc,ça signifié que I'appareil va passer au mode d'attente.

c. Àprou le placement de KI sur ACTIVATION (ON), l'apparéil commence à fonctionner au bout de 5 minutes.

Si aucune activite n'est detectee en trois minutes, Iappareil passage au mode D'ATTENTE.

Lorsque le capteur PIR détectera une activité, l'apparéil s'activera immédiatement.

35

GARANTIE LIMITE DE DEUX ANS

Vte pretableur Bushnell'et par gamme enespere de definiements de materielle et de fabrication pessant des ans aus la date d'achat. Au cas ou un debut appraisant sous ce titre garante, nous nes revenschon l option de reprecher ou de remperecer le producte, a condition de nos ne le pester en paye. Le presente gamne ne couperse pas les domines causés par une utilisation, une manlage, une installation incorporet que un contraste incorer qu'on fauvi par qu'il qu'en d'autre qu'un certaine de reprise agreeé por Bushnell.

Tout mairn cieleit deans in cote de la preente gaine doit oecompagnc des articles diquete di dessus:

11 anchag ou rannal dune somme de 100ds nout mivir les frs denv et de manmentin 21 le tonn fainss pour le rese du prnol

11 une description du début constante 11.11.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.

5)Le product deit er embltig sionusymmer, dans un cng dexpidition sponen eiter gail

ne seant endom mage durant le transport;envoyez-le en port paye a la dresse indique ne dssone

A

AuxEnta-Imis enovz: Au CANADA,envovz:

Pour les produits acquetiets en debois des Etats-Unis et du Canada, veillant contacter ces etes et des autres renseignements, en censard la grande, le kinéque, vous pour ne casercier Baud (nab) 100%

BOSHNET Performance Optics GmbH

MORESSTRASS

11.5768XOL

ALIEMAGNE

Tel.: [phone]

Fax：[phone]

a presente garanrie vour des droits lapaux specifiques.

Remarque relative à la FCC (Commission générale des télécommunications)

Ce matériel a et etesté et s'est réelève été conforme aux limités d'un dispositif numérique de classe B, conformément à la section 3a de la légération FOX. Ces limites ont été établi pour assumer une protection reasonable contre les parasitiques mudiées dans les immobilières résidenciaires. Ce matériel produit, utilise et peut êtreuse d'énergie radiatifère en con sequence, si n'est pas existé ou ilée en conformir au接着, les instructions, il risque de provquer des parasits et des autres parasitiques, ou ne mentionnées radios, et t'excètifs, n'est plus qu'aux parasitiques que se produit ne dans une installation particulière. Si ce matériel cassement des parasitiques mudiées à la reception radio ou télévision, qui peuvent être déterminés en mettant le matériel hors tension, puis sous tension, l'utilisation peut essayer de remdier un problème en应用程序 ou pluriots de mesures méniquées.

Rnne rreepnre eee
Aegnre in thn aianr hne nnnn n ane neepoe.
Conotracter le materiel et une prise de courant ou a un circuit différentiel (e) des yeux (cable) associé (aigué le casque).
Consulier le concessionaire au technicien radial TV experimente.

Le cable d'interfonce bridle doit être utilisée avec le maïter d'air d'éternaire conformés aux limites d'un caspissif muscicque, concomitant à la sous-section B de la seoir 13 de la reprogrammation FCC.

Les specifications et conceptions sont sujétés à

modificatio sans pravite en obligation de la part du fabrique.

ESPNOL

12.15.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

Note de la FCC:

1.1 Line element EBLOWING OF 2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1
