Caractéristiques techniques	Caméra de surveillance Hanwha QNO8080R, résolution 4MP, objectif 2.8mm, vision nocturne IR jusqu'à 30m, technologie WDR.
Utilisation	Idéale pour la surveillance intérieure et extérieure, adaptée aux environnements variés grâce à sa résistance aux intempéries (IP66).
Maintenance et réparation	Vérification régulière des mises à jour du firmware, nettoyage des lentilles, inspection des connexions et de l'alimentation.
Sécurité	Chiffrement des données, accès sécurisé via mot de passe, possibilité de configurer des alertes de détection de mouvement.
Informations générales	Compatible avec les systèmes de gestion vidéo, supporte le stockage sur carte SD, dimensions compactes pour une installation discrète.

FOIRE AUX QUESTIONS - QNO8080R Hanwha

Comment réinitialiser ma caméra Hanwha QNO8080R aux paramètres d'usine ?

Pour réinitialiser votre caméra, localisez le bouton de réinitialisation sur le boîtier de la caméra. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote, indiquant que la réinitialisation est en cours.

Pourquoi ma caméra ne se connecte-t-elle pas au réseau Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi est correct et que la caméra est à portée du routeur. Assurez-vous également que le réseau Wi-Fi utilise une bande de 2,4 GHz, car certaines caméras ne prennent pas en charge la bande de 5 GHz.

Comment accéder aux enregistrements de ma caméra ?

Vous pouvez accéder aux enregistrements via l'application mobile ou le logiciel de gestion sur votre ordinateur. Connectez-vous à votre compte, sélectionnez la caméra souhaitée et naviguez vers la section des enregistrements.

Que faire si l'image de ma caméra est floue ?

Vérifiez si l'objectif de la caméra est propre et exempt de poussière. Si l'image reste floue, essayez de régler la mise au point de la caméra dans les paramètres ou vérifiez si une mise à jour du firmware est disponible.

Comment ajuster les paramètres de détection de mouvement ?

Accédez aux paramètres de votre caméra via l'application ou le logiciel, puis sélectionnez l'option de détection de mouvement. Vous pourrez ajuster la sensibilité, définir des zones spécifiques et activer ou désactiver les notifications.

Ma caméra ne s'allume pas, que dois-je faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez d'utiliser un autre adaptateur secteur si possible. Si la caméra ne s'allume toujours pas, il se peut qu'elle soit défectueuse.

Comment mettre à jour le firmware de ma caméra ?

Téléchargez la dernière version du firmware depuis le site officiel de Hanwha. Ensuite, connectez-vous à l'interface de la caméra, accédez aux paramètres de mise à jour et suivez les instructions pour installer le nouveau firmware.

Puis-je utiliser ma caméra en extérieur ?

Oui, la Hanwha QNO8080R est conçue pour une utilisation en extérieur avec une protection contre les intempéries. Assurez-vous qu'elle est installée dans un endroit sûr et à l'abri des éléments extrêmes.

Comment changer la résolution d'enregistrement de ma caméra ?

Connectez-vous à l'interface de votre caméra, accédez aux paramètres vidéo, puis sélectionnez la résolution souhaitée dans le menu déroulant des options d'enregistrement.

Que faire si je ne reçois pas de notifications de mouvement ?

Vérifiez que la détection de mouvement est activée dans les paramètres de la caméra. Assurez-vous également que les notifications sont activées dans l'application mobile ou sur le logiciel de gestion.

MODE D'EMPLOI QNO8080R Hanwha

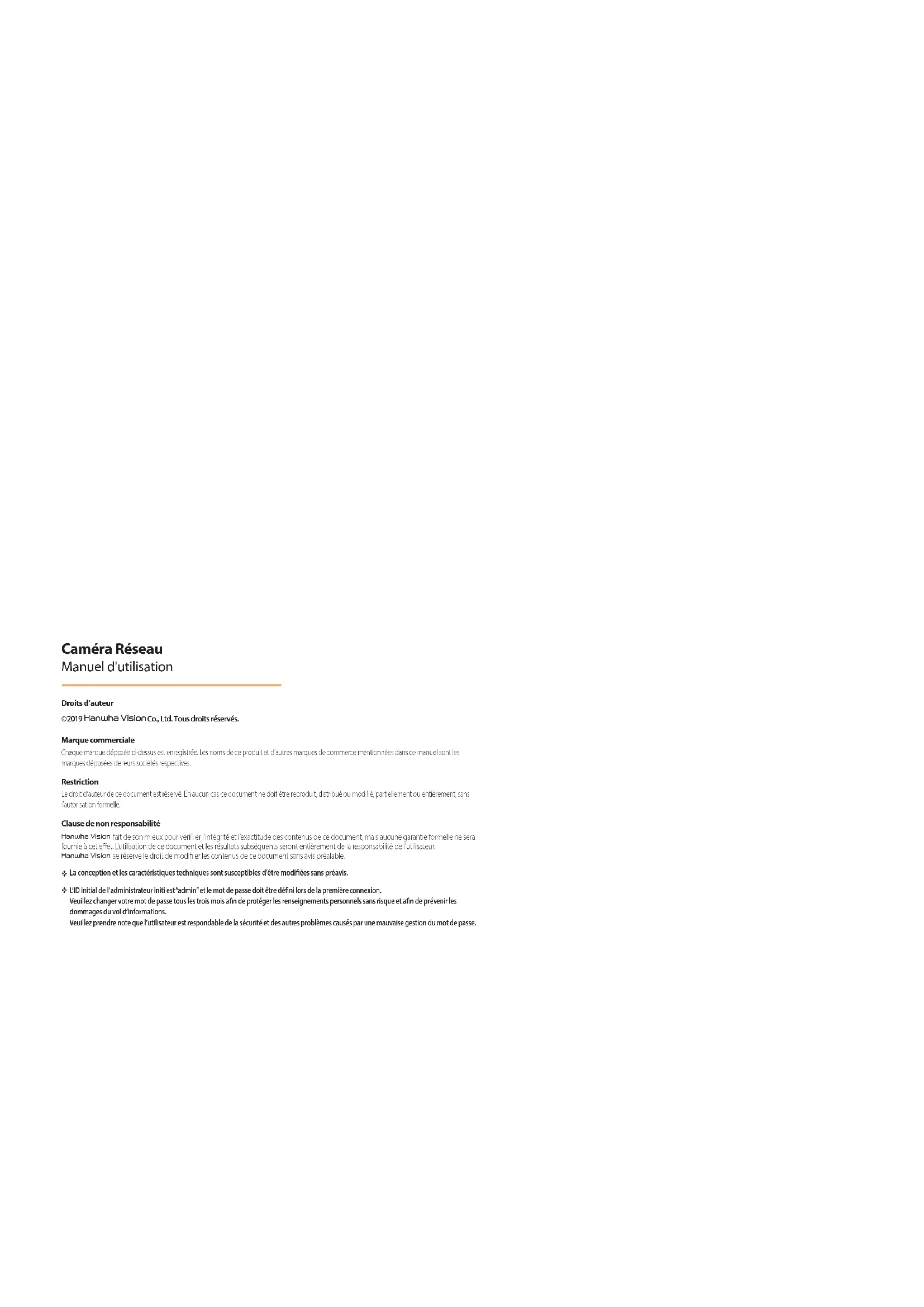

Manuel d'utilisation

Manuel d'utilisation

Droits d'auteur

©2019 Hanwha Vision Co., Ltd. Tous droits réservés.

Marque commerciale

Chaque marcue déposée ci-dessus est enregistrée. Les r'oms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou mochré, partiellement ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Vision fait de son mieux pour vérifié et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fourniée à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifié en les contenus de ce document sans avis préalable.

- La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

L'ID initial de l'administrateur initi est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

1. Veuillez lire ces instructions.

2. Conservez ces instructions.

3. Prêtez attention à tous les avertissements.

4. Veuillez suivre toutes les instructions.

5. N'utilsez pas cet appareil à proximité de l'eau.

6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétriques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)

7. N'obstruez pas les ouvertures de ventilation. Procédiz à l'installation conformément aux instructions du fabricant.

8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.

9. Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dire polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.

10. Velliez à ce que personne ne marche ou se prenne les pieds dans le cordon d'allimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.

11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.

12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.

13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.

14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommage de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité. Il ne fonctionne pas normalement ou est tombé par terre.

15. Ce produit est destiné à servir d'une unité d'alimentation répertoriée de « classe 2 » ou « LPS » fournissant un courant nominal de PoE (48 V), 0,16 A. (GND-8010R/8020R/8030R)

16. Ce produit est destiné à servir d'une unité d'alimentation répertoriée de « classe 2 » ou « LPS » fournissant un courant nominal de PoE (48 V), 0,2 A. (CNO-8080R)

17. Ce produit est destiné à servir d'une unité d'alimentation répertoriée de « classe 2 » ou « LPS » fournissant un courant nominal de PoE (48 V), 0,14 A. (OND-8020R/8030R)

18. Ce produit est destiné à servir d'une unité d'alimentation réportoriée de « classe 2 » ou « LPS » fournissant un courant nominal de PoE (48 V), 0,15 A. (CNV-8020R/8030R)

19. Ce produit est destiné à servir d'une unité d'alimentation répertoriée de « classe 2 » ou « LPS » fournissant un courant nominal de PoE (48 V), 0,16 A. (OND-8010R/QNV-8010R)

20. Ce produit est destiné à servir d'une unité d'alimentation répertoriée de « classe 2 » ou « LPS » fournissant un courant nominal de PoE (48 V), 0,19 A. (QND-8080R/QNV-8080R)

21. Ce produit est destiné à être alimenté par un courant isolé.

22. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.

23. Ne pas installer le produit dans un endroit ou des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.

24. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvents chimiques tals que des produits de nettoyage ou des adhésefs peuvent causer de graves dommages à la surface du produit.

25. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
26. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.
27. Bien qu'un changement rapide de température puisse entraîner la formation de givre à l'intérieur du côme, la vidéo ne posera aucun problème.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

ATTENTION

ATTENTION RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole de l'éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une × tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

présentation

Catégorie de classe I

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

ATTENTION

Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

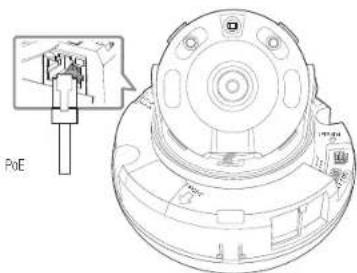

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

• Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.
• Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.
  ※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

AVERTISSEMENT

Afin de prévenir toute blessure pouvant être occasionnée par la LED IR, ne pas regarder directement la lampe lorsqu'elle est allumée.

Uniquement compatible avec les modèles ci-dessous.

Classe de risque 1

ATTENTION : ce produit émet de la lumière infrarouge.Ne pas regarder directement la lampe lorsqu'elle est allumée.

Produit testé et conforme à la norme IEC 62471.

SOMMAIRE

PRÉSENTATION

3 Instructions Importantes Relatives à la Sécurité
6 Spécifications PC Recommandées
6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC
6 NAS — Indications du fabricant
7 Contenu
8 D'un Coup d'œil (QND-8010R/8020R/8030R/8080R)

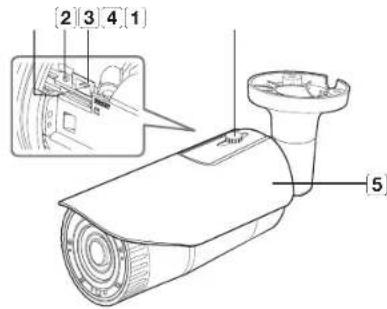

10 D'un Coup d'œil (QNO-8010R/8020R/8030R/8080R)
11 D'un Coup d'œil (QNV-8010R/8020R/8030R/8080R)

VISIONNEUR WEB

29 Connexion à la Caméra

30 Réglage du mot de passe

30 Login

30 Installation de la visionneuse Web de la caméra

ANNEXES

31 Résolution de Problèmes

24 Connecter la Caméra Directement au Réseau de Zone Locale
24 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP
25 Utilisation de Device Manager
25 Recherche automatique de la caméra
25 Configuration de l'adresse IP
26 Enregistrement manuel de la caméra
26 Configuration automatique de l'IF

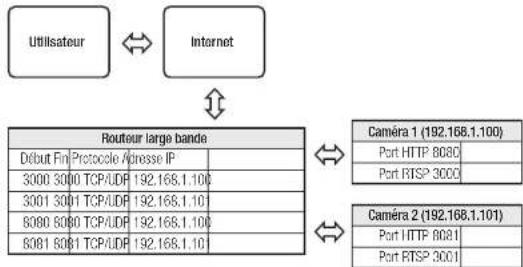

27 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)

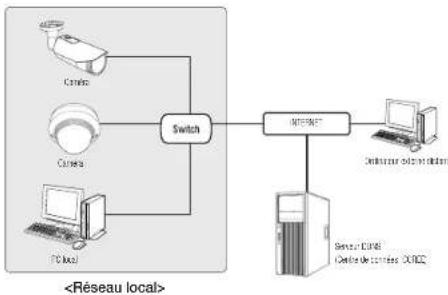

28 Connexion à la Caméra Depuis Un Ordinateur Local Partagé
28 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet

présentation

SPÉCIFICATIONS PC RECOMMANDÉES

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 8G ou supérieur
- Système d'exploitation pris en charge : Windows 7, 8.1, 10, Mac OS X 10.12, 10.13, 10.14
• Navigateur recommandé : Google Chrome
- Navigateurs pris en charge : MS Explore11, MS Edge, Mozilla Firefox(Windows 64 bits uniquement), Apple Safarisupporté uniquement sur Mac OS X)
• VQ : Carte graphique PCIe 256MB GDDR3 ou supérieure
※ Veuillez consulter l'annexe pour obtenir des informations détaillées sur le système d'exploitation et les navigateurs vérifiés.

CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC

• Capacité recommandée : 16 Go à 128 Go (type MLC)
  • Fabricants recommandés : SanDisk, Transcend
• Type de produit : Haute endurance
• La compatibilité varie en fonction des fabricants et des types de cartes.

• Capacité recommandée : On recommande 200GO ou plus.
• Accès simultané : Un appareil NAS peut accepter un maximum de seize accès de caméra.
• Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.

Produits recommandés Grandeurs disponibles

GNAP NAS Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

NAS Synology Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

Si vous utilisez de l'équipement NAS à des fins autres que de la sauvogarde vidéo, le nombre de caméras accessibles peut diminuer.

CONTENU

Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit. (l'accessoire varie selon le pays de vente.)

Apparence Nom de l'élément Quantité Description Nom du modèle
	Caméra	1		CVD-8010R/8020R/8030R/8080R
		1		CVD-8010R/8020R/8030R/8080R
		1		CVD-8010R/8020R/8030R/8080R
	Guide de prise en main rapide (En option)	1		CVD-8010R/8020R/8030R/8080R,CVD-8010R/8020R/8030R/8080R,CVD-8010R/8020R/8030R/8080R
	Gacarit	1	Guide d'installation du produit	CVD-8010R/8020R/8030R/8080R,CVD-8010R/8020R/8030R/8080R,CVD-8010R/8020R/8030R/8080R
	Clé Allen	1	Utilisé pour contrôler la direction de la caméra	CVD-8010R/8020R/8030R/8080R,
	Clé Allen (en forme d'étoile)	1	Utilisé pour rotiner et romplacer la couvercle du dôme	CVD-8010R/8020R/8030R/8080R,

Apparence Nom de Félément Quantité Description Nom du modèle

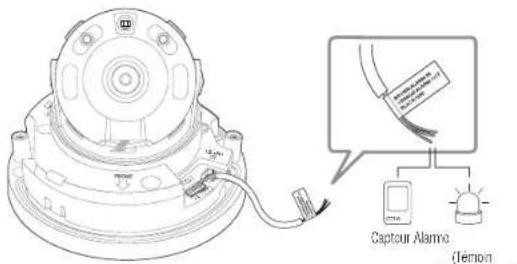

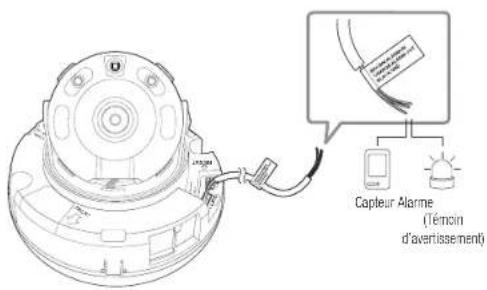

	Câble d'alarme	1	Utilisé lors de la connexion à une alarme	QMD-8010R/8020R/8030R/8080R
	Câble d'alarme	1	Utilisé lors de la connexion à une alarme	QMW-8010R/8020R/8030R/8080R
	Accassoire RJ45 résistant à l'eau	1	Doit être installé dans des emplacements humibles	QNO-8010R/8020R/8030R/8080R
	Pare soleil	1	Prolege la caméra de la lumière directe du soleil.	QNO-8010R/8020R/8030R/8080R
temi	Vis de fixation du pare soleil	1	Permet de fixer le pare soleil sur la caméra.	QNO-8010R/8020R/8030R/8080R
secr	Câble pour l'écran de test	1	Permet de tester la connexion de la caméra à un discositi d'affichage portable	QMD-8010R/8020R/8030R/8080R, QMW-8010R/8020R/8030R/8080R, QNO-8010R/8020R/8030R/8080R
	Bague de câble	1	Utilisé pour connector le câble LAN	QMW-8010R/8020R/8030R/8080R
	installateur du capuchon	1
	Vis de mécanique	2	Vis utilisées pour le montage de votre caméra sur lo support suspendu, le boîtier, etc.	QMD-8010R/8020R/8030R/8080R

présentation

Accessoires en option pour l'installation

Pour faciliter l'installation, vous pouvez acheter les accessoires appropriés disponibles en option.

Nom du modèle	Montage suspendu	Boltier arrêté	Montage sur poteau	Tout
QNV-8010R/8020R/8030R SBP-122HMW S3V 120GW				SBP-300LMW(Montage sur parapet)SBP-300CMW(Montage au plafond)SBP-300CMW1(Montage mural)SBP-300NEW(Boltier d'installation)SBP-300PMW(Montage sur poteau)SBP-300MW(Montage en coin)
QNV-8050R SBP-301HMW2 SBV-136GW
QND-8010R/8020R/8030R SBP-300HMW7
QND-8080R SBP-122HMW
QNO-8010R/8020R/8030R/8080R		S80-10091 SBP-302PM
QNO-8080R S80-125B

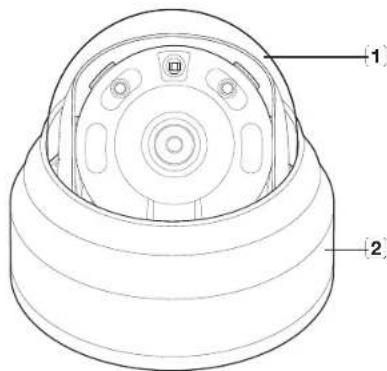

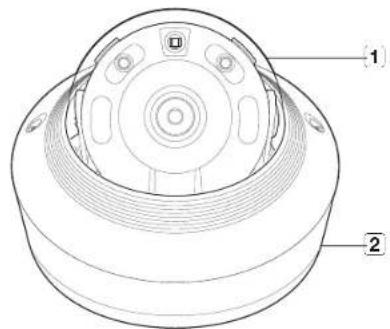

D'UN COUP D'CEIL (QND-8010R/8020R/8030R/8080R)

Apparence

Élément Description
1 Couvercle dôme	Couvercle du boîtier utilisé pour protéger l'objectif et l'unité principale.
2 Boîtier de la caméra	Partie boîtier couvrant le corps de la caméra.

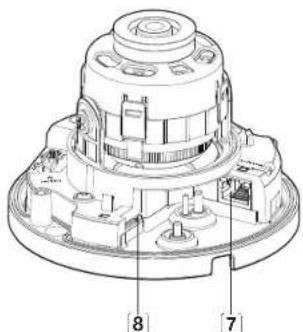

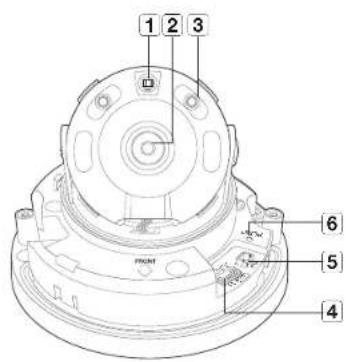

Composants

Élément Description
1	Couvercle Intérieur Coque de protection pour le corps principal
2	Capteur d'éclairage Défecta la lumière rogue pour commander la diode infrarouge.
3	Objectif Objectif de la caméra
4	Diode Infrarouge	Cos diodes infrarouge sont commandées par le capteur d'éclairage.(Le nombre d'ampoules LED peut varier en fonction du modèle.)
5	Bouton de réinitialisation	Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut.Appuyez dessus pendant 5 secondes pour relancer le système.■ Si vous réinitialiser la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP pulse être activé. En l'absence de serveur DHCP sur le réseau, vous devez execuler le programme Device Manager pour modifier les paramètres réseau de base tels que l'adresse IP, le masque de sous-reseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.
6	Sortie d'écran test	Pont de sorte pour contrôle de test de la sortie visée. Utilisez le câble de l'écran test pour connecter à un écran mobile et vérifier la vidéo test.

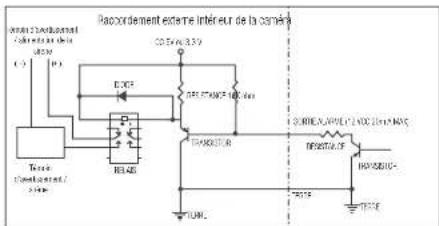

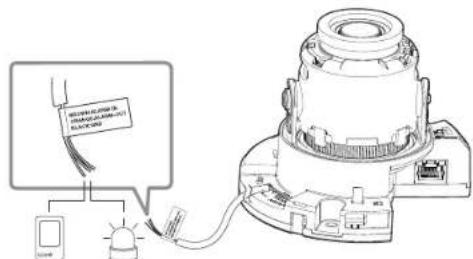

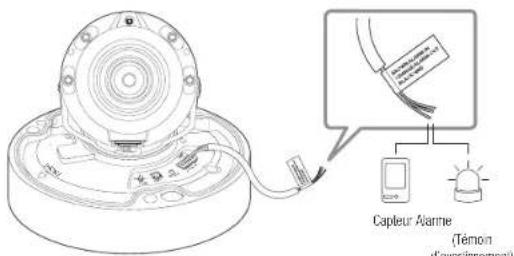

7	Sortie d'alarme	ARM-OUT utilisé pour la connexion du signal de sortie de l'alarme.
		ARM-INUtilisé pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/muit.
		GNDIl s'agit de deux ports communs permettant de connecter les signaux d'entrées/sorte d'alarme.
8	Compartiment de la carte mèmeiro Micro SD	Compartiment de la carte mèmeiro Micro SD.
9	Connectaur PoE So connecto au réseau et fournit l'alimentation via un câble Ethamet.
10	Bouton de commande de zoom/mise au point	T Zoomer (Télé. obj.)
		W Dózoomor (grand angle)
		N Mise au point sur un objet proche (Proche)
		F Mettre au point sur un ocjet éoligné (loin)
		Commande de mise au pointAppuyez sur ce bouton pour la mise au point automatique.

présentation

D'UN COUP D'CEIL (QNO-8010R/8020R/8030R/8080R)

Apparence

Élement Description
1 Emplacement de la carte Micro SD	(Espace interne du produit) Il s'agit d'un emplacement dans lequel vous pouvez insérer une carte Micro SD.
2 Bouton de réinitialisation	Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système. Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP sur le réseau, vous devez exécuter le programme Device Manager pour modifier les paramètres réseau de base tels que l'adresse IP, le masque de sous réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.
3 Sortie d'écran test	Port de sorte pour contrôle de test ou la sortie vidéo. Utilisez le câble de l'écran test pour connecter à un écran mobile et vérifier le vidéo test.
4 Vis de fixation du pare-soleil	Pormet de fixer le pare-soleil sur la caméra.
5 Pare-soleil	Protège la caméra de la lumière directe du soleil.
6 Bouton de commande de zoom/mise au point	T Zoomer (Télé. obj.)
	W Dézoomer (grand angle)
	N Mise au point sur un objet proche (Proche)
	F Mettre au point sur un objet éloigné (loin)
	Commande de mise au point	Appuyez sur ce bouton pour la mise au point automatique.

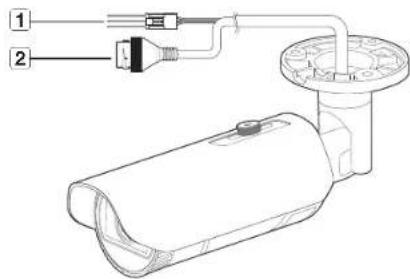

Composants

Élément Description
1 Sortie d'alarme	ARM OUT Utilisé pour la connexion du signal de sortie de l'alarme.
	ARM IN	Utilisé pour connecter l'entrée du capteur de l'alarme cu du capteur octème jour/nuit.
	GND	Il s'agit de deux ports communs permettant de connecter les signaux d'entrée/sortie d'alarme.
2 Connecteur PoE Se connecte au réseau et fournit l'alimentation via un câble Ethernet.

D'UN COUP D'ŒIL (QNV-8010R/8020R/8030R/8080R)

Apparence

Élement Description
1 Couvercle dôme	Couvercle du boîtier utilise pour protéger l'objectif et l'unile principale.
2 Boîtier de la caméra	Partie boîtier couvrant le corps de la caméra.

présentation

Composants

1 2 3 6 5 4 FRONT

Élément Description
1	Capteur d'éclairage Défecta la lumière reçue pour commander la diode infrarouge.
2	Objectif Objectif de la caméra
3	Diode infrarouge	Ces diodes infrarouge sont commandées par le cacteur d'éclairage.(Le nombre d'ampoules LED peut varier en fonction du modèle.)
4	Sortie d'alarme	ARM-OUT utilisé pour la connexion du signal de sortie de l'alarme.
		ARM-IN Utilisé pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/mult.
		CND Il s'agit de deux ports communs permettant de connecter les signaux d'entrée/sortie d'alarme.
5	Sortie d'écran test	Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l'écran test pour connecter à un écran mobile et vérifier la vidéo test.
6	Bouton de réinitialisation	Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut.Appuyez dessus pendant 5 secondes pour relancer le système.Si vous réinitialiser la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP pulse être activé. En l'absence de serveur DHCP sur le réseau, vous devez exécuter le programmé Device Manager pour modifier les paramètres réseau de base tels que l'adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.
7	Connecteur PoE Se connecte	au réseau et fournit l'alimentation via un câble Ethernet.
8	Compartiment de la carte mémoire Micro SD	Compartiment de la carte mémoire Micro SD.
9	Bouton de commande de zoom/mise au point	T Zoomer (Télé. obj.)
		W Dezommer (grand angle)
		N Mise au point sur un objet proche (Proche)
		F Metre au point sur un ojet éoligné (loin)
		Commance de mise au point Appuyez sur ce bouton pour la mise au point automatique.

INSTALLATION (QND-8010R/8020R/8030R/8080R)

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la camera, y compris le support d'installation.
• L'utilisation de câbles recollés ou eifflochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur la site, par mesure de précaution.

Démontage

1. Maintenez la partie inférieure de la caméra d'une main et toumez le couvercle de droite à gauche avec l'autre main afin de les désolidariser.
2. Ne touchez pas la partie transparente du couvercie du dôme une fois le film protecteur retiré.
3. Ne touchez pas la partie transparente du couvercie du dôme une fois le film protecteur retiré.

Couvercle du dôme

1. Soulevez le couvercle intérieur pour le séparer.

1. Tenez compte de la direction à surveiller, attachez le gabarit et percez des trous en suivant le gabarit.
2. À l'aide de 2 vis taraudeuses, fixez la caméra à 2 trous percès avec un gabant.
3. Pacez la marque < 📋 imprimée sur la caméra en face de la zone à surveiller.
4. Raccordez les bornes internes de la caméra avec les câbles correspondants.

5. Réglez l'orientation de l'objectif selon la position souhaitée en vous reportant à la section « Reglage de l'orientation de la camera de surveillance ». (page 17)

6. Nous vous recommandons de ne pas toucher l'objectif de l'appareil car il a été correctement mis au point durant le processus final de fabrication. Si c'est le cas, l'objectif peut être flou ou taché par des substances étrangères.

7. Veuillez connecter le couvercle intérieur au corps principal.
8. Tout en tenant la base de la caméra d'une main, servez-vous de l'autre pour saisir et pousser le couvercle.

Lors de l'installation du couvercle du dôme, aligner [+] et le guide sur la base, puis appliquez suffisamment de force pour pousser le couvercle à sa place. Si le couvercle du dôme est tourné pendant le montage ou s'il est mal disposé, une réflexion diffuse pourrait survenir ou la section de la lentile pourrait tourner, ce qui pourrait entraîner la modification de la plage de prise de vue.

- Assurez-vous que le couvercie du dôme est correctement connecté à la partie inférieure, comme indiqué sur le schéma. Si le système d'enclenchement n'est pas bien fixé, le couvercie du dôme peut tombier, ce qui pourrait causer des blessures.

- Cette caméra est étanche et en conformité avec les spécifications de la norme IF66, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-tôt afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fols le poids de la caméra, y compris le support d'installation.
• L'utilisation de câbles recollés ou effiloches peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation.
  Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• N'utilisez pas le trou du pare soleil à d'autres fins que pour y connecter le pare soleil.

Installation

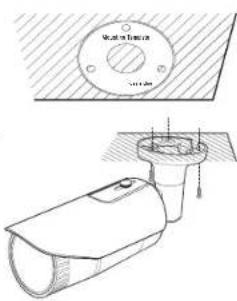

1. Tenez compte de la direction à surveiller, attachez le gabarit et percez des trous en suivant le gabarit.

2. Insérez et serrez 3 vis taraudeuses dans les 3 trous pour sécuriser la caméra.

3. Connectez les câbles appropriés aux bornes de la caméra

4. Réglez la direction de la caméra à l'aide de la clé en L fournie.

Lorsque vous réglez la position de la caméra à l'aide d'un support, serrez la vis du support, réglez la caméra et serrez-la. Si vous tentez de régler en forçant alors que la vis est serrée, il peut en découler une rayure ou d'autres problèmes.

Comment connecter le câble RJ45 étanche à un câble LAN

1. Insérez-le dans la direction de la fièche.

2. Branchez le connecteur LAN (mâle) au câble.

3. Branchez la prise modulaire RJ45 (femelle) au connecteur RJ45 (mâle).

■ Veuillez garder chacune des pièces séparées.

1. Assemblez en tournant la prise modulaire RJ45 (fermele) et le couvercle de protection RJ45 dans le sens des aiguilles d'une montre (Suivez la flèche).

2. Assemblez en tournant le couverture de protection RJ45 et la façade arrière dans le sans des aiguilles d'une montre (Suivaz la flèche). Une fois le capot arrière monté, le joint d'étanchéité du câble est formerment fixé au câble pour la rendre imperméable à l'eau.

- Vous devez le monter en entier pour faire taumer le couvercle arrière jusqu'à la fin du filletage du connecteur RJ45.

14_ installation et connexion

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connecter au câble PoE.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en cacoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

• Si la gao du cable noir n'est pas correctement rendue étanche, elle peut directement provoquer une luite. Assurez-vous de protéger le cable avec une large épaisseur de ruban.
• Le ruban étanche en caoutchous butylique est fait de caoutchous butylique qui peut être étendu jusqu'au double de sa longueur normale.

INSTALLATION (QNV-8010R/8020R/8030R/8080R)

- Cette caméra est étanche et en conformité avec les spécifications de la norme IP66, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-tôt afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la camera, y compris le support d'installation.
  • L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnes sur le site, par mesure de précaution.

Démontage

1. A l'aide de la clé L fournie, tournez les 2 boulons de fixation situés sur le couvercle du dôme dans le sens antihoraire pour retirer le couvercle.

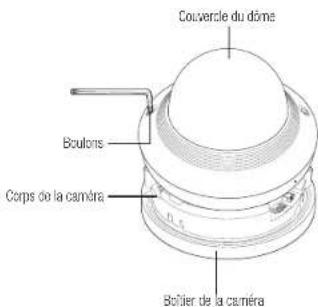

Couvercle du dôme Boulons Corps de la caméra Boîtier de la caméra

Installation

1. En utilisant le modèle fourni comme accessoire, percez le trou de la vis d'installation (diamètre de 6 mm, épaisseur minimale de 50mm) et insérez fermement l'anore en plastique fournie comme accessoire à l'extrémité.
2. Alignez le trou inférieur sur le trou de la bride d'ancrage, puis insérez et fixez la vis autotaraudeuse (M4,5xL50).
3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors de l'installation de la caméra.
4. Réglez l'orientation de l'objectif selon la position souhaitée en vous reportant à la section « Reglage de l'orientation de la camera de surveillance ». (page 17)
5. Refermez le couvercle du dôme.
6. Fixez solidement le boulon de fixation à l'aide d'une clé en L pour empêcher l'eau de couler.

Raccordement du câble LAN

1. Retirez le couvercle du dôme et le boîtier.
2. Retirez la douille en bas, comme indiqué sur l'image.
   Utilisez une bague de câble appropriée pour connecter le câble LAN.
3. Caméra de base - utilisez le câblé d'un diamètre de 0.5 \~ 6,5.

1. Retirez la partie extrudée de la douille à 1 trou l'oumie.
2. Utilisez l'installateur de bouchon pour faire passer le câble à travers la douille.

installation et connexion

1. Faites passer le câble LAN à travers le trou créé après avoir retiré la douille à l'Étape 2, puis raccordez-le au terminal Ethemet.
2. Insérez la douille du câble LAN dans le trou.

1. Lors du montage de la caméra, suspendez les câbles au crochet fixe pour éviter qu'ls soient abîmés ou pincés.
2. Insérez la douille des câbles d'alarme dans le trou.
3. Réglez l'orientation de l'objectif selon la position souhaitée en vous reportant à la section « Reglage de l'orientation de la camera de surveillance ». (page 17)
4. Fixez le couvercle du dôme.

Raccordement du câble alarme

1. Retirez le couvercle du dôme et le boîtier.
2. Retirez la douille en bas, comme indiqué sur l'image.

1. Faites passer le câble d'alarme à travers le trou créé après avoir retiré la douille à l'Étape 2, puis raccordez-le au terminal d'alarme de la carte de circuit imprimé.

16_ installation et connexion

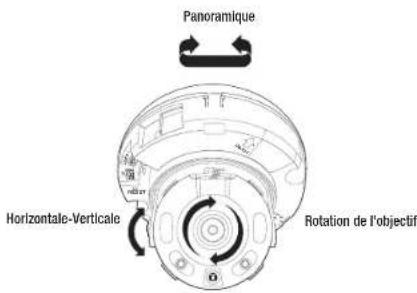

Réglage de l'orientation de la caméra de surveillance (QND-8010R/8020R/8030R/8080R, QNV-8010R/8020R/8030R/8080R)

Panoramique Horizontale-Verticale Rotation de l'objectif

- Réglage de la direction de surveillance

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond. La rotation de l'unité de la caméra vers la gauche ou la droto est appelée Panoramique, le réglage de l'inclinaison est appelé Horizontale-Vertcave et la rotation de l'objectif sur son axe est appelée Rotation.

• La plage effective du panoramique couvre un angle total de 350 degrés.
• La plage effective de la rotation couvre un angle total de 355 degrés.
• La plage effective de l'inclinaison couvre un angle total de 67 degrés.

L'image peut être recouverte par le boîtier de la caméra en fonction de l'angle.

- Ne forcez pas sur la mise au point / le zoom de l'objectif après démontage du boîtier en dôme. Autrement, ceci peut tausser la mise au point en raison d'une panne de moteur.

- Méthodes de réglage

1. Après l'installation de la caméra, réglez l'angle de panoramique selon la direction de surveillance.
2. Réglez l'angle horizontal de manière à ce que l'image ne soit pas inversée.
3. Réglez l'angle d'inclinaison de sorte que la caméra soit face à l'objet à surveiller.

INSERTION/RETRAIT D'UNE CARTE MÉMOIRE MICRO SD

- Déconnectez le câble d'alimentation de la caméra avant d'y insérer la carte mémoire Micro SD.

• N'insérez pas la carte mémoire Micro SD à l'envers et de force. Autrement, vous risquez d'endommager la carte mémoire Micro SD.
• En cas de plusie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Le désassemblage ou couverde ou procuit doit être terminé dans un délai de 5 minutes. Shon, il y a un risque de condensation interne.

Insertion d'une carte mémoire Micro SD (QNO-8010R/8020R/8030R/8080R)

1. Tournez le couvercle avant dans le sens [.]

1. Tirez et séparez le couvercle avant.

1. Insérez une carte Micro SD en suivant la direction de la lièche du schème.

1. Ouvrez le cache en interface et insérez la carte SD dans le sens indiqué par une flèche.

installation et connexion

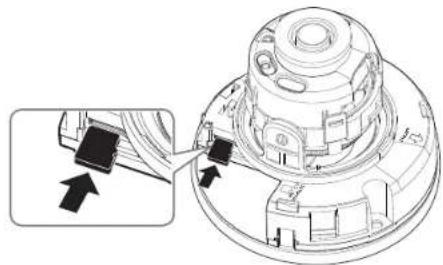

Insertion d'une carte mémoire Micro SD (QND-8010R/8020R/8030R/8080R, QNV-8010R/8020R/8030R/8080R)

1. Séparez le couvercle du dôme de la caméra.
2. Insérez une carte Micro SD en suivant la direction de la flèche du schéma.

18_ installation et connexion

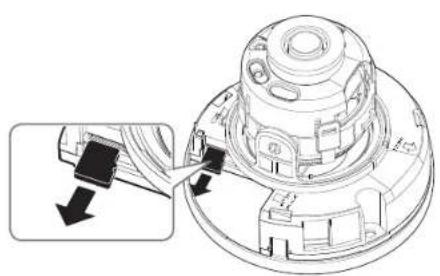

Retrait d'une carte mémoire Micro SD

Appuyer doucement vers le bas sur l'extrémite exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

Si vous exercez une pression excessive sur la carte mémoire Micro SD, celle-ci pourra s'éjecter du logement de manière incontrôlable.
- Avant de retrer la carte mémoire Micro SD, dans . réglez le dispositif sur et appuyez sur le boulon [Appliquer], puis mettez la caméra hors tension.
- Si vous arrêtez la caméra ou retrez la carte mémoire Micro SD qui contient les connées du produit, ces données peuvent être perdues ou endommagées.

ALIMENTATION ET RÉSEAU

Connectez votre périphérique PoE à la caméra.

Connectez-vous à un connecteur PoE de routeur PoE activé (alimentation électrique par câble Ethernet).
Utilisez un équipement PoE (alimentation électrique par câble Ethernet) conforme aux protocoles IEEE802.3al.

PoE

Spécifications du câble réseau

Élement Contenus Remarque
Connecteur RJ45
Ethernet 10/100BASE-T 10/100 Mbps
Câble 5e catégorie
Distance max. 100 M Résistance CC		≤ 0,125 g/m
Support du PoE IEEE 802.3sf

- Si vous utilisez un câble autre qu'un câble de catégorie 5, il est conseillé de laisser une distance de transmission de 100m.

installation et connexion

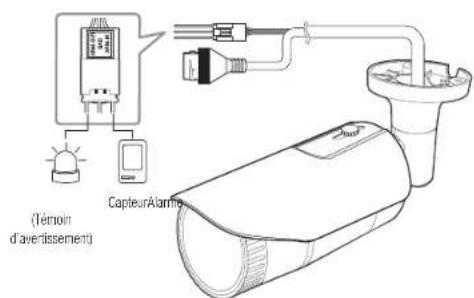

Connexion au boîtier du port E/S

Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

Capteur Alarme (Témoin d'avertissement)

Capteur Alarme
(Témoin d'avertissement)

Captour Alarm (Lemon)

Capleur Alarme (Témon (àverissement)

22 installation et connexion

(Témoin d'avertissement) CapteurAlarme

• ALARM-IN : Utilise pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/nuit.
• ALARM OUT : Utilisé pour la connexion du signal de sortie de l'alarme.
• GND : Port commun pour le signal d'alarme d'entrée/sortie.

- Si un appareil (ex. lumière clignotante et sérêne) dont la tension et l'intensité excédent les spécifications, est correcté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au « Schéma de câblage de sortie de l'alarme » lors du raccardement de périphériques dont la tension excédé les spécifications actuelles.

Pour connecter le capteur externe

Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].

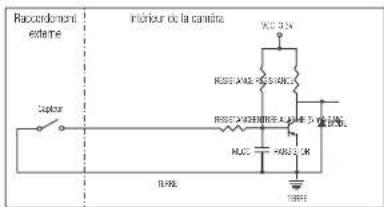

Schéma de câblage d'entrée de l'alarme

Raccordement externe interieur de la canâne Capacor TURNE VCC 3.5V ROSSE AVAL HOSSE ROSSE AVAL ELEVATION MCC = -100% OR TURNE

Pour raccorder la sortie de l'alarme

Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.

Référez-vous au schéma de raccordement de l'alarme ci-dessous lorsque vous connectez des appareils dont la tension excède les spécifications actuelles.

Schéma de câblage de sortie de l'alarme

Racordement externe inférieur de la caméra COVA (0.3 V) AC 570V 100A DCOS TOMO RELAB TRANSPORT TUMC SOUTHEAVES (1/2) 20mA NAC RESISTEUR HIVSDUS- TURSE

connexion et configuration réseau

Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

Se connecte à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

- Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvel de port n'est pas correctement configuré ou si un paro-feu est mis. Dans ce cas, pour résoudre la problème, contacter votre administrateur de réseau.

• Par défaut, l'adresse IP sera attribuée automatiquement depuis le serveur DHCP.
  En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour modifier l'adresse IP, utilisez Device Manager.

Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager ». (Page 25)

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Dans Device Manager et modifiez l'adresse IP de la camera pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

Pour plus d'informations sur la configuration de DDNS, reportez-vous à l'aide en ligne de Web Viewer.

- Pour plus d'informations sur la définition du format IP, reportez-vous à l'aide en ligne de Web Viewer.

UTILISATION DE DEVICE MANAGER

Le programme Device Manager peut être téléchargé depuis le menu – du site Web d'Harwha Vision (https://www.HarwhaVision.com).

- Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.

RECHERCHE AUTOMATIQUE DE LA CAMÉRA

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.

1. Cliquez sur sur la page principale de Device Manager.
2. Cochez la caméra dans la liste.
3. Verifiez l'adresse MAC sur l'autocollant fixe sur la camera.

CONFIGURATION DE L'ADRESSE IP

Si vous souhaitez modifier les paramètres réseau de la caméra, le signe doit être affiché sous <État>. Pour vous connecter, cliquez sur sur la page principale.

Configuration de l'IP statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez . • Les informations IP de la caméra seront affichées en fonction du réglage précédent.
4. Remplissez les catégories relatives à IP & Port.

Design your print file or folder • Design your print file or folder Design your print file (e.g. 12.0) Format: Width: 500 mm Size: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 500 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,000 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,166 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,164 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,162 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm Spread: 5,168 mm

Si vous n'utilisez pas de Routeur large bande

Demandez au gestionnaire de réseau de définir les valeurs pour , , .

- HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80. - RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un Routeur large bande

- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2\~254, 192.168.0.2\~254, 192.168.XXX.2\~254

• Subnet Mask : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.
• Gateway : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.

- Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable. - Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à . . . Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ×. (Page 27)

Si le Routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port. ex.)

Bingo Internet Group Microsoft Connection - 3427 Internet Group Microsoft Connection - 3427 Internet Group Microsoft Connection - 3427 Internet Group Microsoft Connection - 3427 Internet Group Microsoft Connection - 3427 Internet Group Microsoft Connection - 3427 Internet Group Microsoft Connection - 3427 Internet Group Microsoft Connection - 3427 Internet Group Microsoft Connection - 3427 Internet Group

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	RTSP Port	554	555

- Si l'option est réglée sur une valeur différente de 60, vous devrez indiquer le numéra du réglage dans la barre d'adresse du navigateur Internet pour pouvoir acceder à la caméra. ex.) http://IP address : HTTP Port http://192.168.1.100:8080

1. Cliquez sur le bouton [Appliquer].
2. Si un message de réussite s'affiche, cliquez sur [OK].

connexion et configuration réseau

Configuration de l'IP dynamique

Le DHCP vous envoie l'adresse IP.

- Exemple d'environnement IP Dynamique - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP - En cas de connexion directe de la caméra au modem via les protocoles DHCP - Adresses IP affectées par le serveur DHCP inteme via le réseau LAN

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez
4. Cliquez sur le bouton [Appliquer].
5. Si un message de réussite s'affiche, cliquez sur [OK].

Design tool: C:\Program Files\1.0 File Path: C:\Program Files\1.0 Parameters: 123.0 - 17.0 Size: 450mm Resolution: 123.0 - 17.0 Balance: 28.0 - 31.0 OK: 100.0 - 100.0 OK: 100.0 - 100.0 OK: 100.0 - 100.0 OK: 100.0 - 100.0 OK: 100.0 - 100.0 OK: 100.0 - 100.0 OK: 100.0 - 100.0 Start: 123.0 - 17.0 End: 123.0 - 17.0 OK: 123.0 - 17.0 OK: 123.0 - 17.0 OK: 123.0 - 17.0 OK: 123.0 - 17.0 OK: 123.0 - 17.0 OK: 123.0 - 17.0 OK: 123.0 - 26.0 OK: 123.0 - 26.0 OK: 123.0 - 26.0 OK: 123.0 - 26.0 OK: 123.0 - 26.0 OK: 123.0 - 26.0 OK: 123.0 - 26.0 OK: 123,566 OK: 123,566 OK: 123,566 OK: 123,566 OK: 123,566 OK: 123,566 OK: 123,566 OK: 123,566 OK: 123,566 OK: 123,566

ENREGISTREMENT MANUEL DE LA CAMÉRA

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.

1. Cliquez sur – sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, l'identifiant et le mot de passe.
4. Cliquez sur le bouton [Raccorder].
5. Vérifiez si la caméra est enregistree. • Vérifiez l'adresse MAC sur l'autocolant fixé sur la caméra.

Form 1: Applicable Name: Applicable Password: ID: Address: Name: Applicable Email: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Address: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Account: Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : Email Accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : email accounts : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Account : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounts : File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Applicable File Accounting / Apparel Applicable Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel Apparel

CONFIGURATION AUTOMATIQUE DE L'IP

1. Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
2. Cliquez sur <+ > sur la page principale de Device Manager.
3. Le menu Configuration de l'équipement s'affiche.

4. Dans le menu, cliquez sur

5. Cliquez sur le bouton [Fermer].

Si vous avez installé un Routeur large bande muni d'une camera connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez - . Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la caméra.
3. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.

- Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

- La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cochez la case à cocher dans le menu dans dans "Paramètres -> Réseau -> DDNS".

1. Lancaz Device Manager. Le système recherche les cameras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.

CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET

Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux cameras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP ou Routeur large bande dans la barre d'adresse. ex.) http://ddns.harwha-security.com/ID

- Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DDNS (http://ddns.hanwha-security.com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].

CONNEXION À LA CAMÉRA

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100

- la boîte de dialogue de connexion devrait apparaître.

* Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111

→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.
2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- la boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.

Se connecter via UPnP

1. Exécutez le système client ou d'exploitation afin de supporter le protocole UPnP.
2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.

- La fenêtre de connexion s'affiche.

Se connecter via Bonjour

1. Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour recherche.

Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.

- La fenêtre de connexion s'affiche.

Vérification de l'adresse DDNS

Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes alonné). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basse sur IP sur le serveur , vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique. http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez - de Web Viewer sur . Renacignez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés. -Les caractères spéciaux qui sont autorisés : -10485%^*|_+=|\$ [.,?]

• Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
• Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le.

LOGIN

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte .

L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié.

1. Saisissez le mot de passe dans le champ de saisie .

2. Cliquez sur [OK].

Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

- Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

- Si vous sélectionnez l'option » Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion. - Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.

INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA

1. Cliquez sur l'icone [Configuration ( )
2. La fenêtre de configuration apparaît.
3. Vous pouvez configurer les paramètres pour les informations de base de la camère, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
4. Cliquez sur pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLÈMES

PROBLÈME SOLUTION
Lorsqu'un utilisateur de Windows 10 accède à la visioneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Realtek.Installiez le périchéorque audio haute définition (pilote par défaut Windows) ou le pilote lors comme pilote de microphone.
Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-in sur Safari via HTTPS.	• Dans le fondre d'authentification contextille affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confluence lors de la connexion à l'adresse IP du visualiseur Weo désigne".• Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivent" dans la fenêtre de message ci-dessous, appuyez sur la touche de commande – Q pour quitter le navigateur Safari puis recommencez et suivez les procédures indiquées ci-dessus.
Jo n'al pas accès à la caméra à partir d'un navigateur Internet.	• Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configuré correctement.
Le visionneur a été déconnecté pendant le suivi.	• Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connexions de réseau.
Aucune vidéo ne s'affiche lorsque l'utilisateur vient d'accéder au visualiseur Web ou qu'il se connecte directement avec le client.	• Le nombre maximum de profils disponibles est de 3.La connexion peut être perdue si vous utilisez 4 ou plusieurs profils.Exemple : Si vous accédez aux profils MJPEG, H264 et H265 puis essayer un profil différent, la connexion sera perdue.
La caméra connectée au réseau n'est pas détectée dans le programme Device Manager.	• Désactiver les paramètres de para-fou sur votre PC et chercher de nouveau la caméra.
Chovauchomont d'images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, las images peuvent se chevaucher.
Aucune image n'apparaît.	• Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un routeur qui prend on charge la multidiffusion dans la LAN sur loguel la caméra est connectés.
La voix n'est pas enregistrée même si les paramètres d'entrée audio sont configurés.	• Vous devez activer la case à cocher <Entrée audio> dans <Basic>- <Profil vidéo>.

PROBLÈME SOLUTION
	• Vérifiez les réglages selon la séquence suivante ;A. Vérifiez les réglages <Data et heure>.B. L option <Détaction mvt> doit être réglée sur <Activier>.C. Vérifiez si l option <F-mail> ou menu <Config. évén.> est cochée avant utilisation.
Impossible d'effectuer un enregistrement sur la carte mémoire Micro SD.	• Vérifiez que la carte mémoire n'est pas défectueuse.
La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement.	• Vérifiez si la carte mémoire est insérée dans le bon sens. La fonctionnement des cartas mémoire formatées sur d'autres appareils n'est pas garanti sur cette caméra.• Formatzer la carte mémoire à nouveau sous le menu<Configuration> →<Événement> →<Stockago>.
Impossible d'enregistrer sur le système NAS.	• Assurez-vous que l'information enregistrée dans le système NAS soit correcte.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'adresse IP du NAS est valide.• Id/mot de passe du NAS est validé.• Assuraz vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.• Les ittems SMB/CIFS du NAS ne sont pas coches.• L'adresse IP du NAS et celle de la caméra ont le même format.Ex) La valeur initiale du masque de sous réseau du NAS et de la caméra est 255.255.255.0.Si l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1~192.168.20.255.• Vérifiez si vous avez lenté d'y accéder sous un autre nom d'utilisateur sans formaler le principal dossier utilisé ou sauvegandé.• Assuraz-vous d'avoir utilisé l'équipement NAS recommandé.

Cel équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiophoniques.

Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de coriger l'interférence à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre on œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclue que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Cs symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni nos accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être letés avec les autres déchets ménagers. Le mise au rebut incontrôlée des déchets présentant des risques environnementaux et de sante publique, veuiller séparer vos produits et accessoires usages des autres déchets. Vous favoriserer ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacler le magasin leur ayant vendu le produit ou à se renseigner autres des autoris locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacler leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchats professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte selective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres d'ochets ménagers. L'indication éventuelle ces symbolles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la sante humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Hanwha

Vision
