5150515 - Matériel de jardinage Giardino - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gabion / Mur de pierres
Marque	Giardino
Modèle	5150515 (série Varese)
Matériau	Acier galvanisé
Dimensions (H x L x P)	300 mm ou 600 mm de hauteur, 600–1800 mm de longueur, 120 mm de profondeur
Taille de maille	100 x 37,5 mm (modèle 100H) ou 30 x 30 mm (modèle 30H)
Poids approximatif	10–30 kg selon dimensions
Type de construction	Mur de pierres, gabion décoratif ou structurel
Accessoires fournis	Poteaux U et H, tirants, crampons, attache-mur
Consignes de sécurité	Incluses dans la notice
Entretien	Nettoyage à l'eau si nécessaire, aucune maintenance spéciale
Résistance à la corrosion	Oui, grâce à l'acier galvanisé
Contenu de la livraison	Panneaux, poteaux, tirants, notice de montage
Réparabilité	Pièces détachées disponibles (tirants, crampons, poteaux)
Utilisation recommandée	Jardin, aménagement paysager, mur de soutènement léger
Nombre de pièces par sachet de crampons	80 pièces (art. 6310321)
Longueur des tirants	13,6 cm (Varese), 30 cm (Como), 50 cm (Garda)
Hauteur des poteaux	100 cm, 170 cm, 230 cm
Garantie	Consultez la notice ou le revendeur

FOIRE AUX QUESTIONS - 5150515 Giardino

Comment assembler les panneaux de gabion ?

Déballez tous les éléments et vérifiez les consignes de sécurité. Utilisez une pince spéciale pour relier les panneaux entre eux. Conseil : commencez par le milieu, puis les côtés extérieurs, puis les intervalles. Fixez le côté haut seulement d'un côté.

Quels outils sont nécessaires pour le montage ?

Une pince spéciale pour gabions est recommandée pour assembler les mailles. Des gants de protection peuvent être utiles. Aucun outil électrique n'est requis.

Comment fixer les poteaux U et H ?

Les poteaux U et H sont fixés et ancrés dans le sol ou sur une dalle béton. Assurez-vous qu'ils soient de niveau. Les poteaux H servent d'intermédiaires, les poteaux U de terminaison.

Quel type de remplissage utiliser pour les gabions ?

Pierres naturelles ou décoratives. Le gabion peut être rempli de différents matériaux pour un effet esthétique varié. Remplissez 4 mailles de hauteur à la fois.

Comment installer les tirants ?

Placez la première rangée de tirants après 4 mailles de hauteur. Comptez 4 tirants en hauteur et 4 en largeur pour les premiers, puis 3 mailles pour les suivants. Utilisez une pince pour exercer plus de force.

Quelle est la hauteur maximale d'un mur en gabion Varese ?

Les panneaux ont une hauteur de 300 mm ou 600 mm. Plusieurs modules peuvent être empilés. Pour des murs hauts, suivez les instructions de renforcement avec des poteaux et tirants.

Peut-on utiliser le gabion comme clôture ?

Oui, les gabions Varese peuvent servir de clôture décorative ou de mur de séparation. Ils sont souvent utilisés comme murs de pierres dans les jardins.

Comment entretenir le gabion ?

L'acier galvanisé résiste à la corrosion. Un nettoyage occasionnel à l'eau claire suffit. Vérifiez régulièrement la stabilité et resserrez les fixations si nécessaire.

Où trouver des pièces détachées comme les tirants ou les crampons ?

Les références sont indiquées dans la notice : tirants Varese art. 5150530, crampons art. 6310321. Vous pouvez les commander chez votre revendeur ou sur le site Giardino.

Le gabion est-il adapté pour un mur de soutènement ?

Pour des murs de soutènement légers, oui, à condition de respecter les consignes de montage et de renforcement avec des tirants et poteaux. Pour des charges importantes, consultez un professionnel.

MODE D'EMPLOI 5150515 Giardino

Gabions et mur de pierres

Voir au verso de l'étiquette qui se trouve sur le produit.

Essayez notre outil de calcul pour projets de gabions sur notre site web

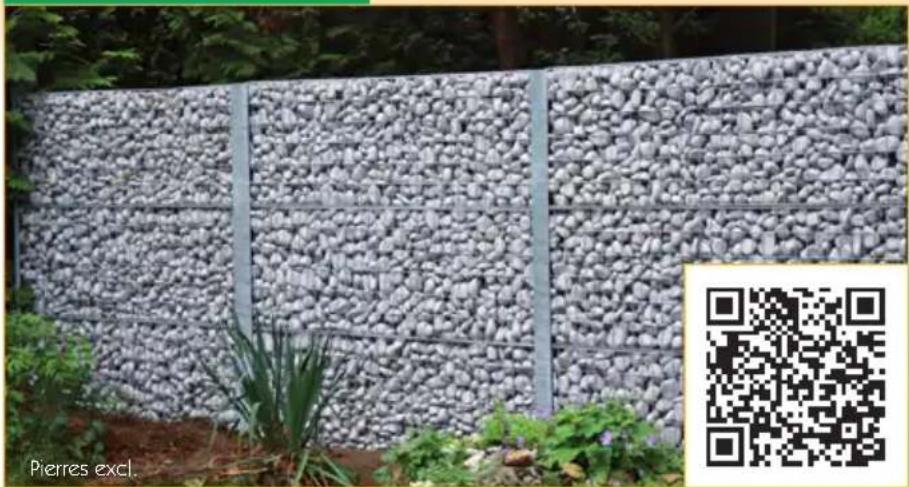

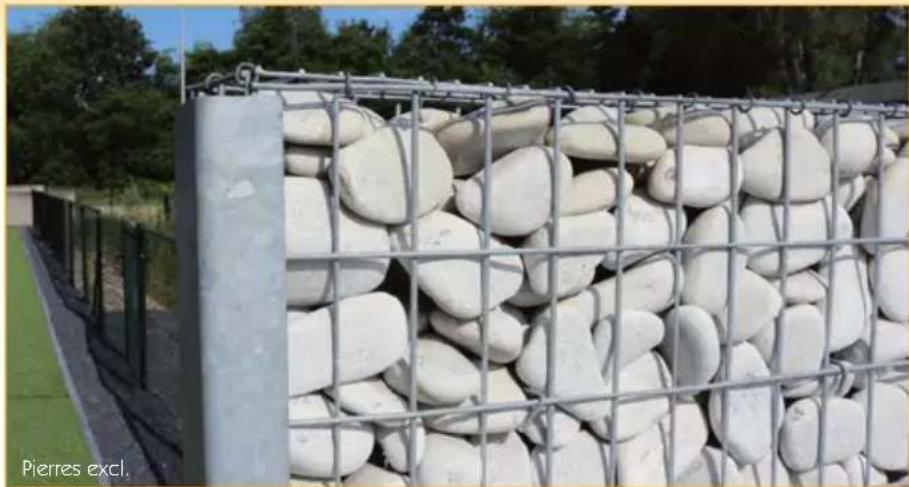

VARESE

Pierres excl.

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100H 600 mm	5150570 600	x 600 x 120 100 x 37,5
	5150567	600 x 900 x 120	100 x 37,5
	5150566	600 x 1200 x 120	100 x 37,5
	5150560	600 x 1800 x 120	100 x 37,5
Varese 100H 300 mm	5150580 300	x 600 x 120 100 x 37,5
	5150581	300 x 900 x 120	100 x 37,5
	5150582	300 x 1200 x 120	100 x 37,5
	5150583	300 x 1800 x 120	100 x 37,5
Varese 30H 600 mm	5150572 600	x 600 x 120 30 x 30
	5150569	600 x 900 x 120	30 x 30
	5150568	600 x 1200 x 120	30 x 30
	5150565	600 x 1800 x 120	30 x 30
Varese 30H 300 mm	5150586 300	x 600 x 120 30 x 30
	5150587	300 x 900 x 120	30 x 30
	5150588	300 x 1200 x 120	30 x 30
	5150589	300 x 1800 x 120	30 x 30

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS VARESE :

Voir au verso de l'étiquette qui se trouve sur le produit.

• Le poteau U galvanisé > poteau de terminaison pour le mur de pierres Varese
• Le poteau H galvanisé → poteau intermédiaire pour le mur de pierres Varese

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres.
  • Art. n° 6310500

TIRANTS ENTRETOISES

• Pour un renforcement de la solidité de gabions et murs de pierres
• : 4.0 mm
  • Tirants Garda Art. n° 5150520, 50 cm
  • Tirants Como Art. n° 5150525, 30 cm
  • Tirants Varese Art. n° 5150530, 13.6 cm
  • Tirants Como Bordure Art. n° 5150535, 20 cm
  • Conditionnement : sachet de 4 pièces

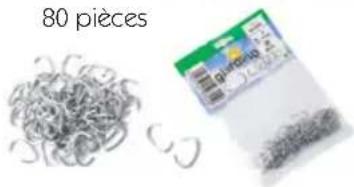

CRAMPONS

• Crampons galvanisés
- Art. n°. 6310321
- Conditionnement : sachet de 80 pièces

80 pièces

ATTACHE-MUR

• Conditionnement: par pièce

• Piquet T, galvanisé après
- : 30 × 3.0 ~mm
• Art. n° 5146, H 1450 mm
• Art. n° 5351, H 1750 mm
• Art. n° 5701, H 2000 mm

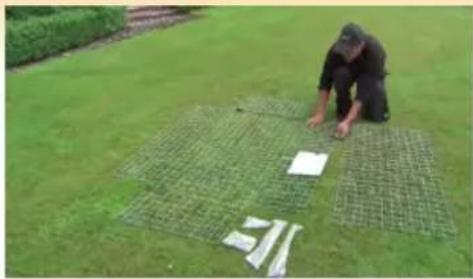

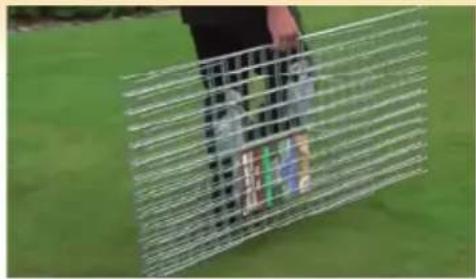

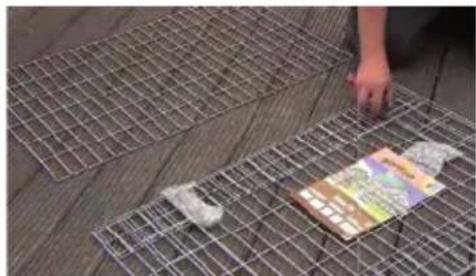

Ouvrez et vérifiez tous les parties

Consultez les consignes de sécurité

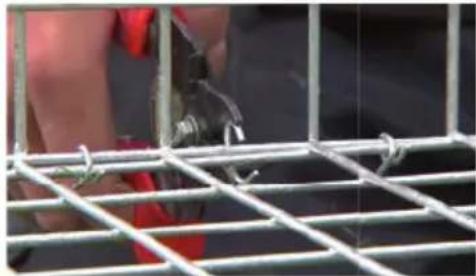

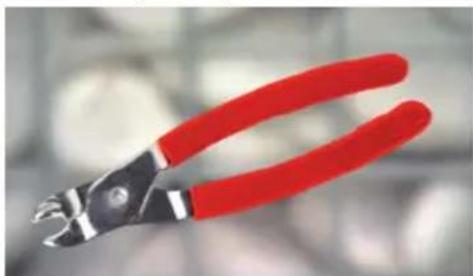

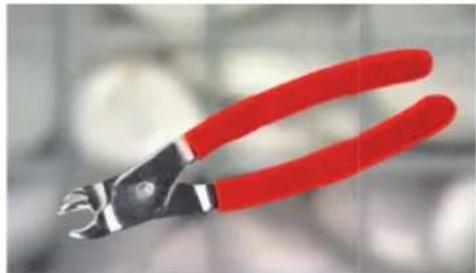

Utilisez une pince spéciale

VHUGDEREN-DISCIPATION PARTE DES PRAISES CON LA CHAUSTE CONSPES ET ANNÉT DE VARGOUX

Conseil: d'abord relier au milieu, puis les 2 côtés, après les intervalles

Attachez le haut seulement d'un côté

Le sous-sol: sur dalles béton

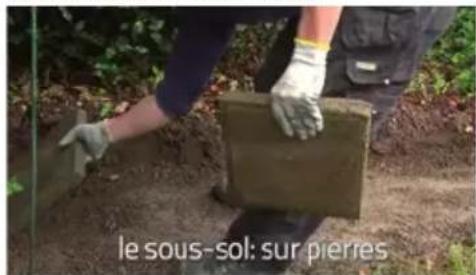

le sous-sol: sur pierres

ou le sous-sol: sur stabilisé

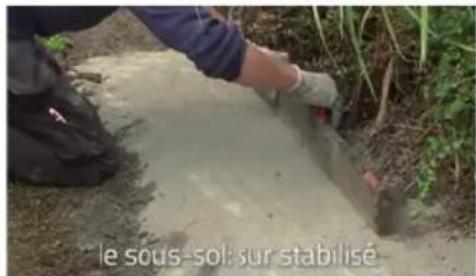

le sous-sol: sur stabilisé

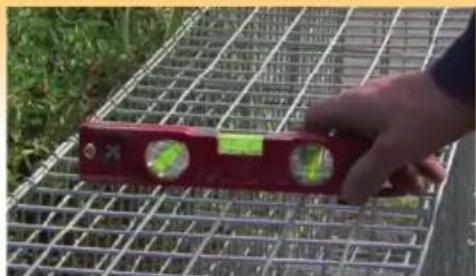

Assurez-vous que le gabion soit bien de niveau et commencez à remplir le gabion avec des pières (4 mailles d'hauteur)

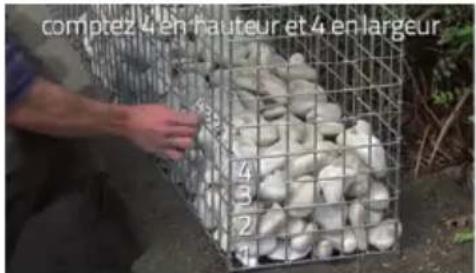

Positionner la première rangée de triants Comptez 4 en hauteur et 4 en largeur, même chose pour tirant 2

comptez 4 en hauteur et 4 en largeur 4 3 2 1

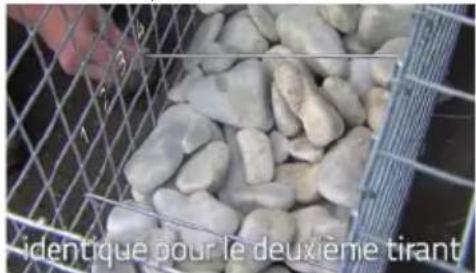

identique pour le deuxième tirant

Attention: Pour les tirants 3 et 4 seulement 3 mailles pour extra stabilité

Continuez avec 4 mailles

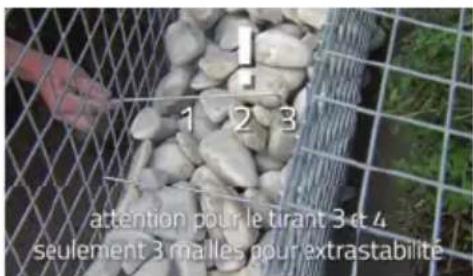

1 1 2 3 attention pour le tirant 3 et 4 seulement 3 malles pour extrastabilité

continuez avec 4 mailes

Remplissez 4 mailles avec des pierres et installez deuxième série de tirants en remplissez jusqu'en haut

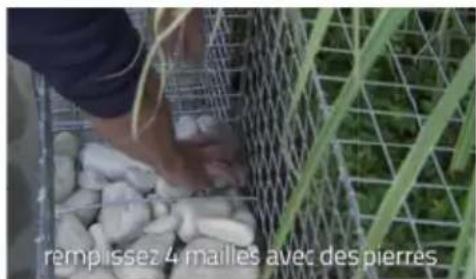

remplissez 4 mailles avec des pierres

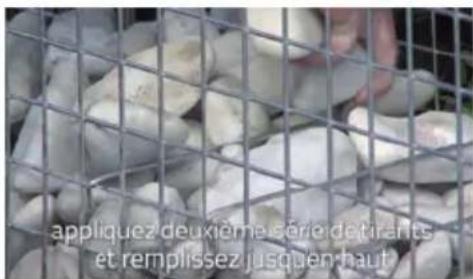

appliquez deuxième série de tirants et remplissez jusqu'en haut

Varese instructions mur de pierres

Ouvrez et vérifiez tous les parties Consultez les consignes de sécurité

Utilisez une pince spéciale

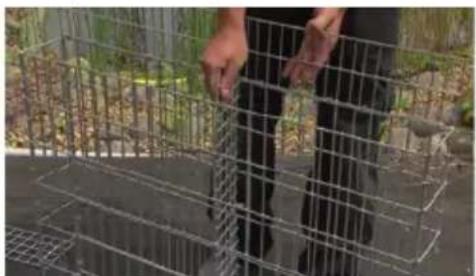

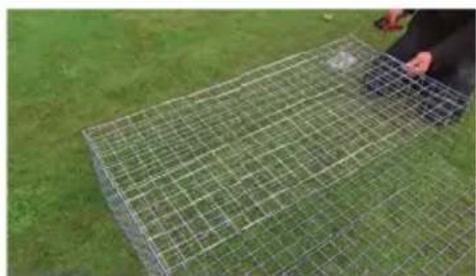

Assemblez les côtés les uns sur les autres

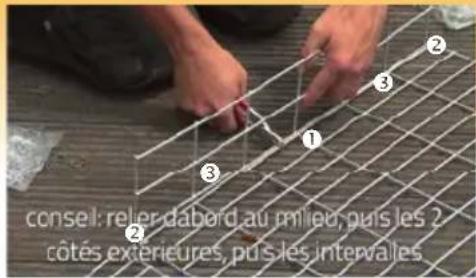

Conseil: relier d'abord au milieu, puis les 2 côtés extérieures, puis les intervalles

conseil: reiter dabord au milieu, puis les 2 côtés extérieures, puis les intervalles

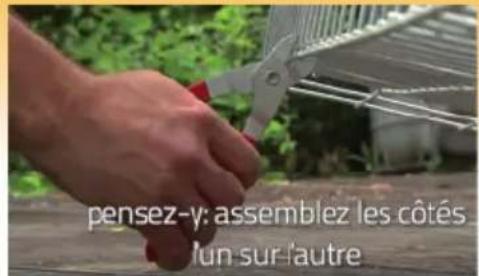

pensez-y: assemblez les côtés l'un sur l'autre

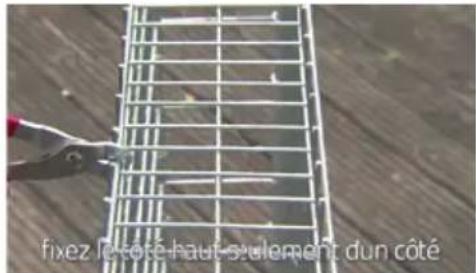

Fixer le côté haut seulement d'un côté

Idée: gabion dans gabion

fixez le côté haut seulement dun côté

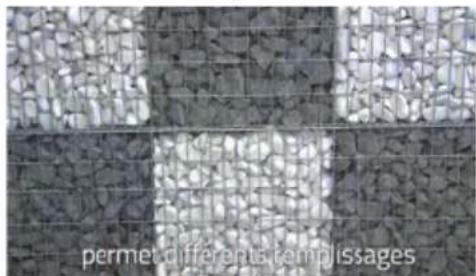

Permet différents remplissages

Poteau U

perme differenti templissages

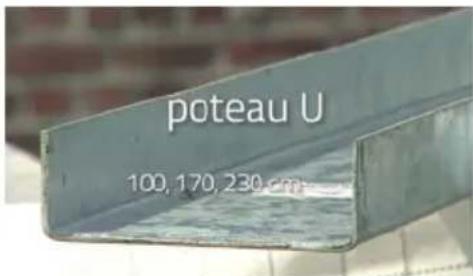

poteau U 100, 170, 230 cm

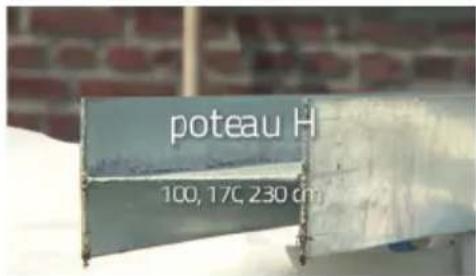

Poteau H

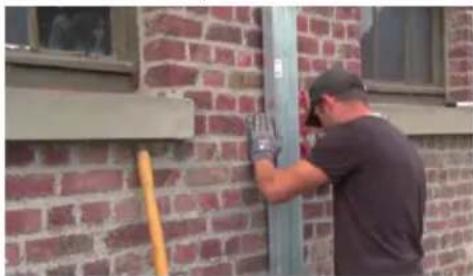

Fixez et ancrez le poteau U

poteau H 100, 17C, 230 cm

fixez et ancrez le poteau U

Mesurez et placez premier poteau H

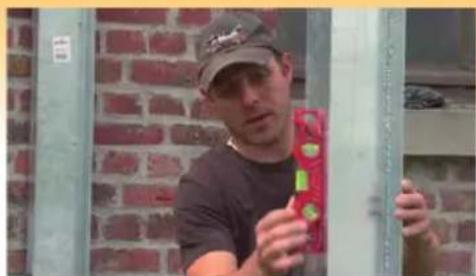

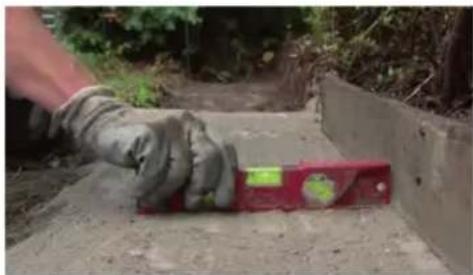

Mettez le poteau droit Mettez votre stabilisé et/ou dalles en béton

et ajustez la surface de niveau

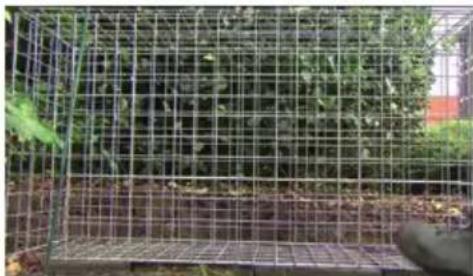

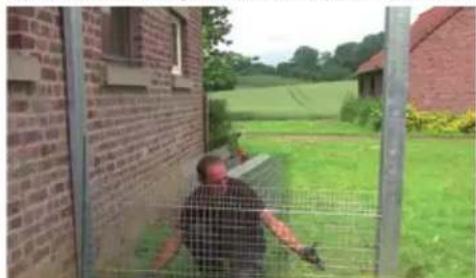

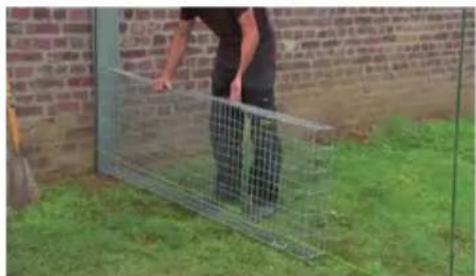

Controlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

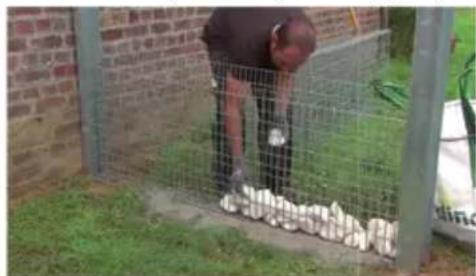

Commencez à placer les pierres Appliquez première rangée de tirants

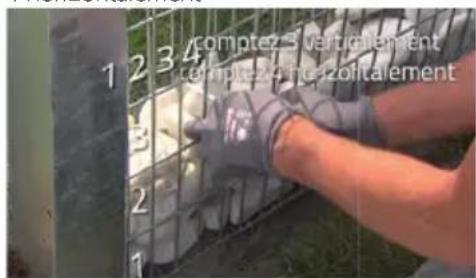

Comptez 3 verticalement, 4 horizontalement

comptez 5 verticlement comptez 4 h-e zoiftalement

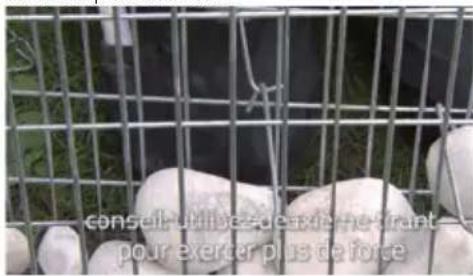

Conseil: utilisez deuxième tirant pour exercer plus de force

conseil, utilisez de extrane étrant pour exercer plus de force

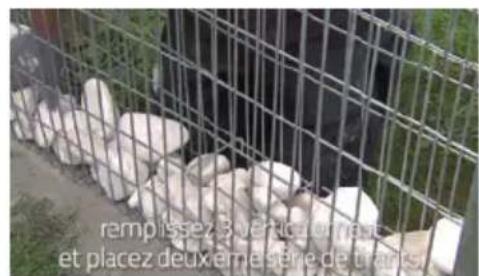

Remplissez 3 verticalement et placez deuxième série de tirants

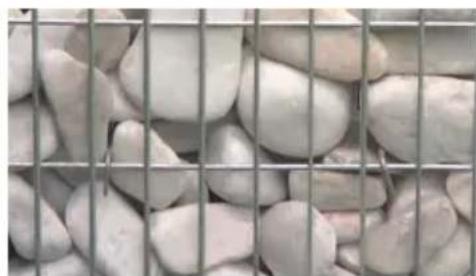

Remplissez le gabion entièrement et fermez le couvercle

rempissez 3 vertica emant et placez deux eme sène de trans

Pour les videos d'instruction scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.

giardino

Garden Trade International bvba
