Type de produit	Gabion (mur de pierres) pour jardin
Marque	Giardino
Modèle	5150588
Dimensions (H x L x P)	300 x 1200 x 120 mm
Maille	30 x 30 mm
Épaisseur du fil	3,5 mm
Volume de remplissage	0,09 m³
Nombre de clips fournis	160
Nombre de tirants fournis	14
Matière	Acier galvanisé
Utilisation principale	Mur décoratif, bordure, cloison
Type de remplissage	Pierres naturelles (non incluses)
Installation	Assemblage à l'aide d'une pince spéciale (non fournie)
Poteaux compatibles	Poteau U et poteau H (accessoires vendus séparément)
Sécurité	Consignes sur l'étiquette du produit
Entretien	Vérifier la stabilité après intempéries
Réparabilité	Clips et tirants de rechange disponibles
Accessoires	Pince, crampons, tirants entretoises
Conditionnement	Vendu à l'unité

FOIRE AUX QUESTIONS - 5150588 Giardino

Comment assembler le gabion 5150588 ?

Ouvrez le gabion et vérifiez toutes les parties. Consultez les consignes de sécurité sur l'étiquette. Utilisez une pince spéciale pour assembler les côtés. Reliez d'abord le milieu, puis les deux côtés, et enfin les intervalles. Attachez le haut seulement d'un côté pour faciliter le remplissage. Pour les modèles Varese, assemblez les côtés les uns sur les autres avec des poteaux si nécessaire.

Quelles pierres utiliser pour remplir le gabion ?

Utilisez des pierres naturelles de taille adaptée à la maille (30 mm). Les pierres doivent être propres et non gélives. Évitez les trop petites pierres qui pourraient passer à travers la maille. Remplissez par couches de 4 mailles de hauteur en tassant légèrement.

Combien de pierres faut-il pour remplir le gabion ?

Le volume de remplissage est de 0,09 m³. La quantité exacte dépend de la taille et de la densité des pierres. En moyenne, prévoyez environ 150 à 200 kg de pierres pour un gabion de cette taille.

Faut-il une fondation pour installer le gabion ?

Oui, il est recommandé de poser le gabion sur une surface stable : dalle béton ou stabilisé. Assurez-vous que le sol est de niveau avant de commencer le remplissage. Pour les murs hauts, des poteaux de fixation sont nécessaires.

Comment fixer le gabion au sol ?

Utilisez les poteaux U ou poteaux H adaptés au modèle Varese. Fixez et ancrez les poteaux dans le sol (dalle béton ou stabilisé). Placez ensuite les gabions entre les poteaux et remplissez de pierres.

Puis-je utiliser le gabion comme clôture ?

Oui, le gabion peut servir de clôture décorative ou de séparation. Il est particulièrement adapté pour créer des murs bas (300 mm de hauteur). Pour une clôture plus haute, empilez plusieurs gabions ou utilisez le modèle Como.

Le gabion est-il livré avec les pierres ?

Non, le gabion est livré vide. Vous devez acheter les pierres séparément. Le kit comprend le gabion en acier galvanisé, les clips et les tirants nécessaires à l'assemblage.

Comment entretenir le gabion ?

L'entretien est minimal. Vérifiez périodiquement la stabilité et l'état des clips et tirants, surtout après de fortes pluies ou du vent. Remplacez les pièces endommagées si nécessaire. L'acier galvanisé résiste à la rouille.

Quels accessoires sont nécessaires pour l'installation ?

Pour l'assemblage, vous aurez besoin d'une pince spéciale (art. 6310500). Pour la fixation au sol, des poteaux U ou H selon la configuration. Des crampons (art. 6310321) et des tirants entretoises peuvent être utilisés pour renforcer la structure.

Le gabion peut-il être utilisé pour un mur de soutènement ?

Ce gabion (modèle Varese 30) est conçu pour des usages décoratifs et non structuraux. Pour un mur de soutènement, préférez les gabions Como plus épais (300 mm) et consultez les consignes de sécurité. Assurez-vous que le mur peut supporter la poussée des terres.

MODE D'EMPLOI 5150588 Giardino

Gabions et mur de pierres

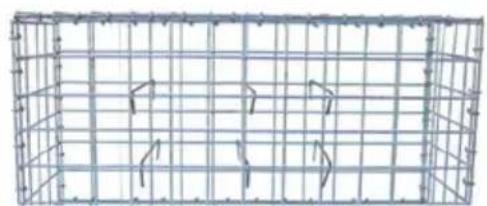

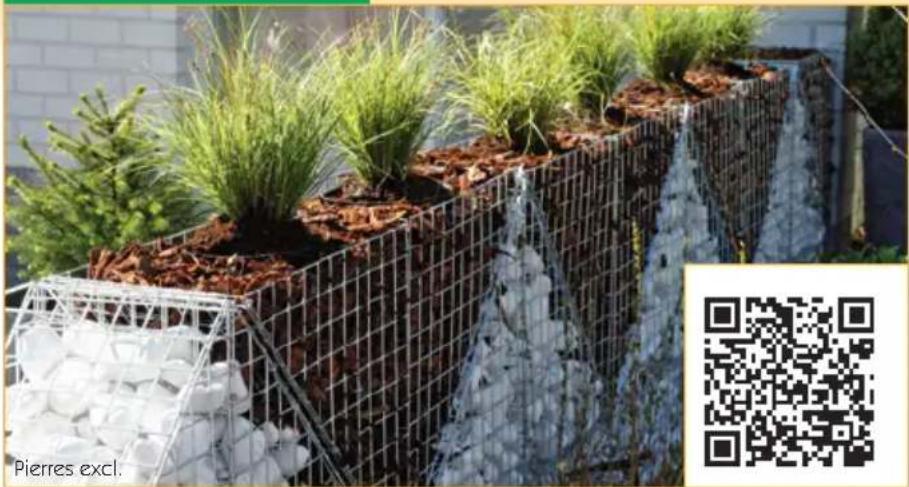

COMO

Modèle Art. n°	Dimensions mm	H x L x P Maille mm
Como triangle	5150555	600 x 848 x 300	50 x 50
Como cube	5150553	600 x 300 x 300	50 x 50
Como demi-basic	5150557	600 x 600 x 300	50 x 50
Como basic	5150550	600 x 1200 x 300	50 x 50
Como long basic	5150558	600 x 1800 x 300	50 x 50

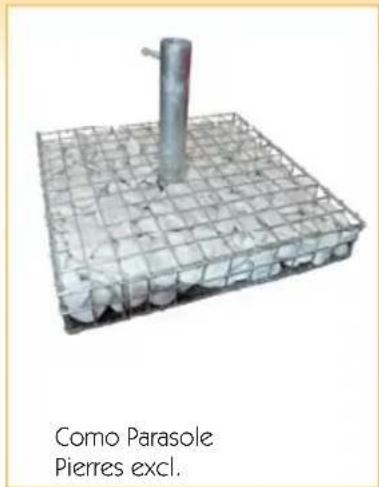

Como Parasole	5150542	100 x 600 x 600	50 x 50

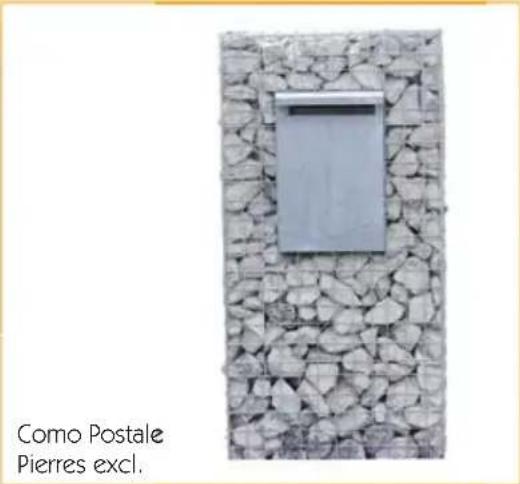

Como Postale	5150541	600 x 1200 x 300	50 x 50
Bordure cube	5150333	300 x 300 x 200	50 x 50
Bordure demi-basic	5150337	300 x 600 x 200 50 x 50
Bordure basic	5150330	300 x 1200 x 200	50 x 50
Bordure long basic	5150338	300 x 1800 x 200	50 x 50

ComoBordure

CONSIGNES DE SECURITE POUR LE PLACEMENT DES GABIONS COMO : Voir au verso de l'etiquette qui se trouve sur le produit.

Epaisseur de fi I Contenu	Nombre de clips galvanisé	Tirants
3.5 mm 0.055 m³ 100 3
3.5 mm 0.054 m³ 100 3
3.5 mm 0.11 m³ 150 6
3.5 mm 0.22 m³ 200	12
3.5 mm 0.32 m³ 220	16
3.5 mm 0.04 m³ 105	-
3.5 mm 0.22 m³ 200	12
3.5 mm 0.018 m³ 70	3
3.5 mm 0.036 m³ 90	6
3.5 mm 0.072 m³ 140	12
3.5 mm 0.108 m³ 190	16

Essayez notre outil de calcul pour projets de gabions sur notre site web

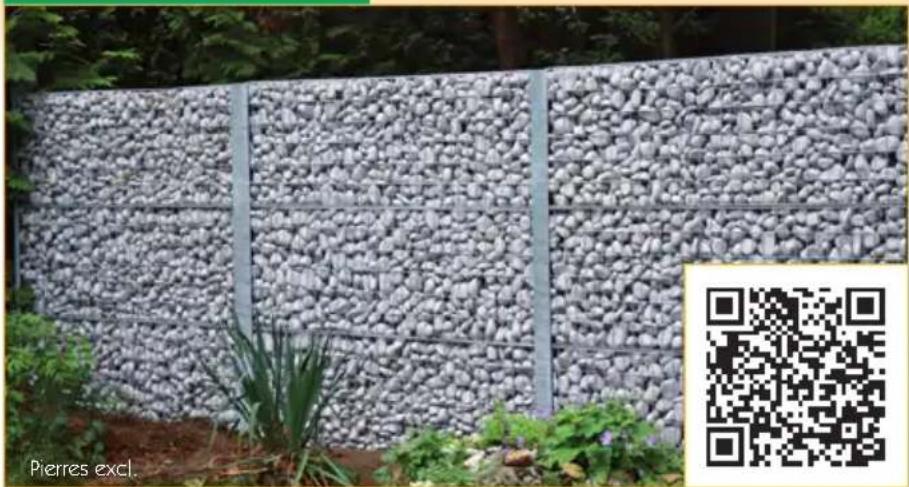

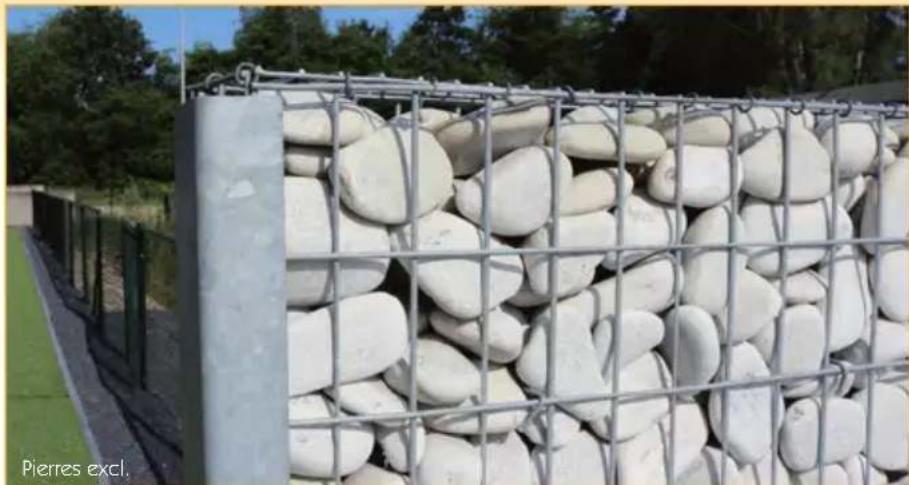

VARESE

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100 H 600 mm	5150570 600	× 600 × 120 100 × 37,5
	5150567	600 × 900 × 120	100 × 37,5
	5150566	600 × 1200 × 120	100 × 37,5
	5150560	600 × 1800 × 120	100 × 37,5
Varese 100 H 300 mm	5150580 300	× 600 × 120	100 × 37,5
	5150581	300 × 900 × 120	100 × 37,5
	5150582	300 × 1200 × 120	100 × 37,5
	5150583	300 × 1800 × 120	100 × 37,5
Varese 30 H 600 mm	5150572 600	× 600 × 120	30 × 30
	5150569	600 × 900 × 120	30 × 30
	5150568	600 × 1200 × 120	30 × 30
	5150565	600 × 1800 × 120	30 × 30
Varese 30 H 300 mm	5150586 300	× 600 × 120	30 × 30
	5150587	300 × 900 × 120	30 × 30
	5150588	300 × 1200 × 120	30 × 30
	5150589	300 × 1800 × 120	30 × 30

CONSIGNES DE SECURITE POUR LE PLACEMENT DES GABIONS VARESE : Voir au versus de I'etiquette qui se fouve sur le produit.

14

18

Epaisseur de fil	Contenu	Nombre de clips galvanisé	Tirants
4.0 mm 0.04 m380 8
4.0 mm 0.02 m360 8
4.0 mm	0.03 m3	100	10
4.0 mm	0.05 m3	140	14
4.0 mm	0.07 m3	200	18
3.5 mm 0.04 m380 8
3.5 mm	0.06 m3	120	10
3.5 mm	0.09 m3	160	14
3.5 mm	0.13 m3	220	18
3.5 mm 0.02 m360 8
3.5 mm	0.03 m3	100	10
3.5 mm	0.05 m3	140	14
3.5 mm	0.07 m3	200	18

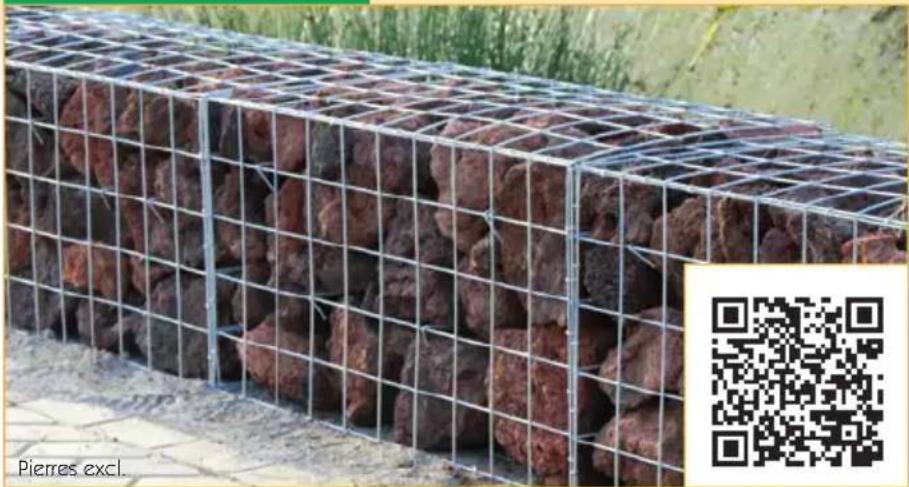

GARDA

Modèle Garda	50 Garda 100 Garda	150
Art. n° 5150500 5150510 5150515
Dimensions mm H x L x P	500 x 500 x 500	500 x 1000 x 500	500 x 1500 x 500
Maille mm 100 x 100 100 x 100 100 x 100
Epaisseur de fi l 4.0 mm 4.0 mm 4.0 mm
Contenu 0.125	m³ 0.25 m³ 0.37 m³
Nombre de clips galvanisé	80 100 120
Tirants 4	8	12

ACCESSIONS

POTEAU U-H

Le poteau U galvanise poteau de terminaison pour le mur de pierres Varese
Le poteau H galvanise poteau intermediaire pour le mur de pierres Varese

Modèle Art. n°	Dimensions mm Epaisseur paroi
poteau U Varese 100	515001 1000 x 141 x 53 3.0 mm
poteau U Varese 170	515003 1700 x 141 x 53 3.0 mm
poteau U Varese 230	515005 2300 x 141 x 53 3.0 mm
poteau H Varese 100	515101 1000 x 141 x 100 3.0 mm
poteau H Varese 170	515103 1700 x 141 x 100 3.0 mm
poteau H Varese 230	515105 2300 x 141 x 100 3.0 mm

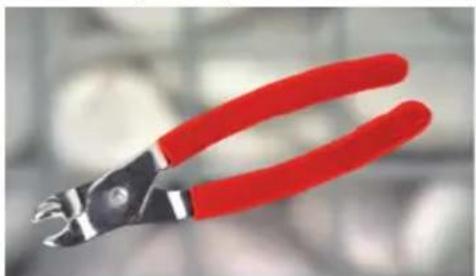

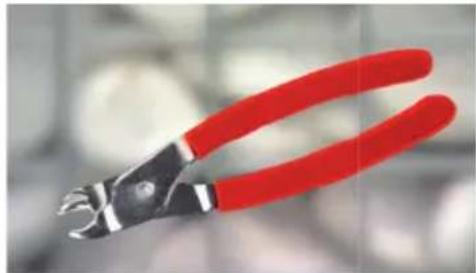

PINCE

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres.
  Art.n°6310500

TIRANTS ENTREOISES

Pour un renforcement de la solidité de gabions et murs de pierres
- : 4.0 ~mm
- Tirants Garcia Art. n° 5150520, 50 cm
- Tirants Como Art. n° 5150525, 30 cm
- Tirants Varese Art. n° 5150530, 13.6 cm
- Tirants Como Bordure Art. n° 5150535, 20 cm
Conditionnement:sachet de 4 pieces

CRAMPONS

Crampons galvanises
Art.n°.6310321
Conditionnement : sachet de 80 pieces

ATTACHE-MUR

Conditionnement: par piece

PIQUET EN T

• Piquet T, galvanisé après
• :30× 3.0mm
  Art. n° 5146, H 1450 mm
  Art. n° 5351, H 1750 mm
  Art. n^5701 H 2000 mm

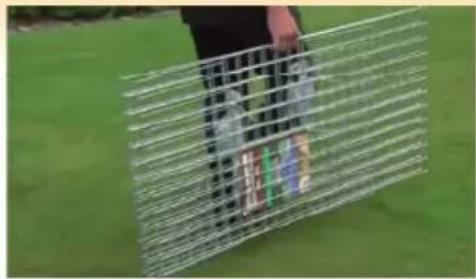

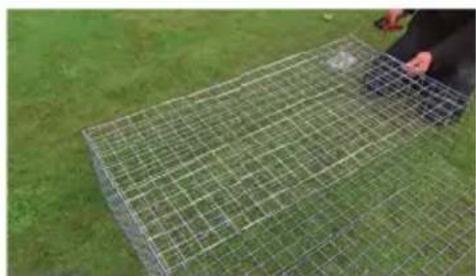

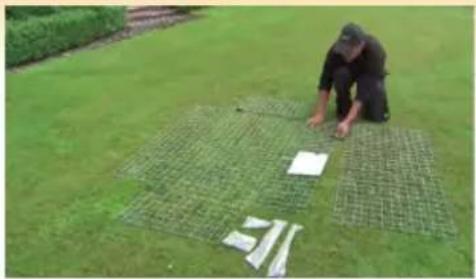

Ouvrez et vérifie tous les parties

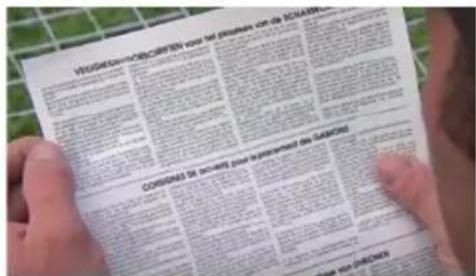

Consultez les consignes de sécurité

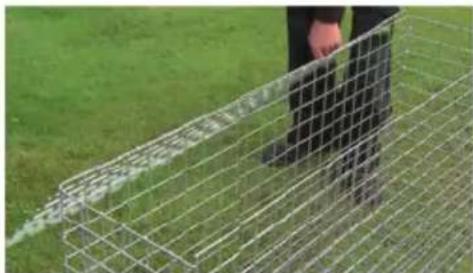

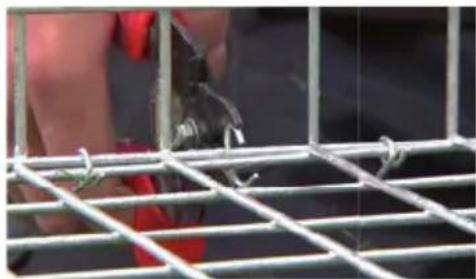

Utilisez une pince spéciale

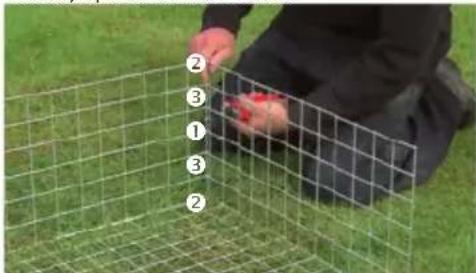

Conseil: d'abord relier au milieu, puis les 2 cotes, après les intervalles

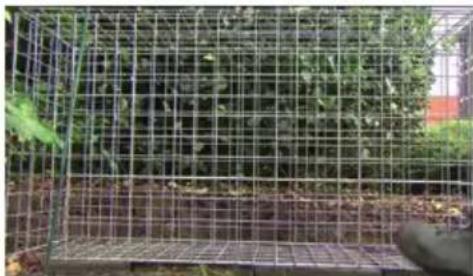

Attachez le haut seulement d'un cotoé

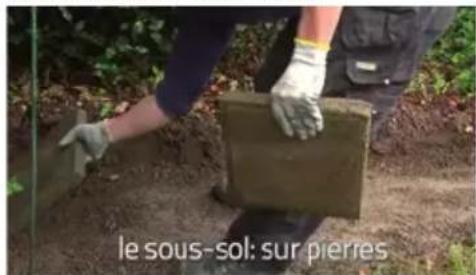

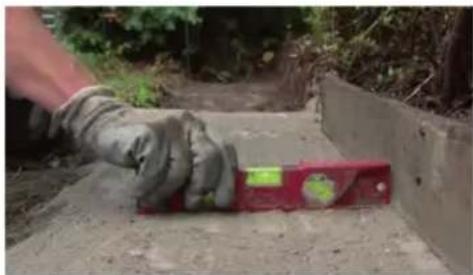

Le sous-sol: sur dalles béton

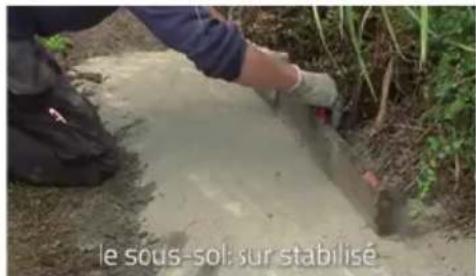

ou le sous-sol: sur stabilisé

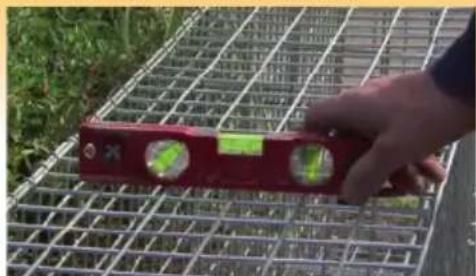

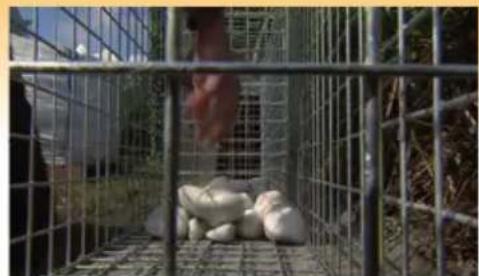

Assurez-vous que le gabion soit bien de niveau et commencez à replir le gabion avec des pierres (4 mailles d'hauteur)

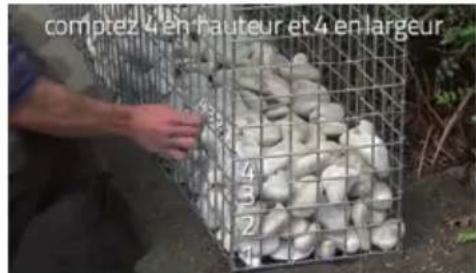

Positionner la première rangée de triants Comptez 4 en hauteur et 4 en largeur,

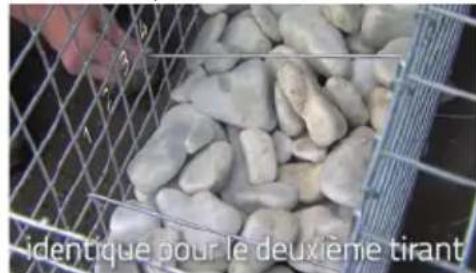

meme chose pour tirant 2

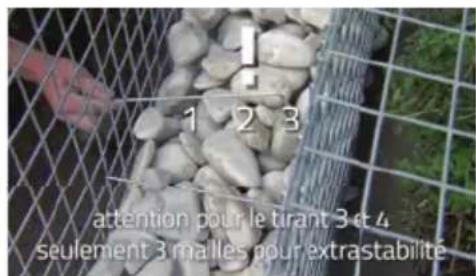

Attention: Pour les tirants 3 et 4 seulement 3 mailles pour extra stabilité

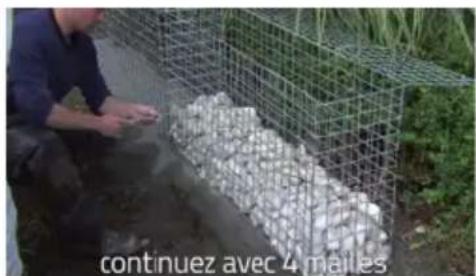

Continuez avec 4 mailles

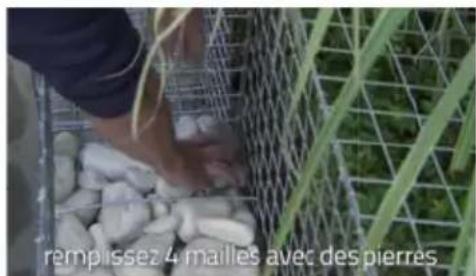

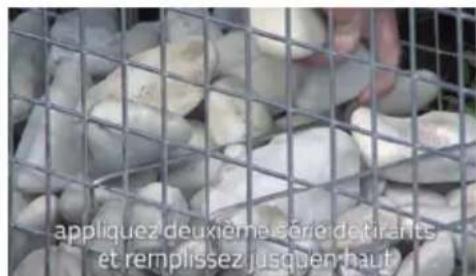

Remplissez 4 mailles avec des pierres et installez deuxieme série de tirants en remplissez jusqu'en haut

Varese instructions mur de pierres

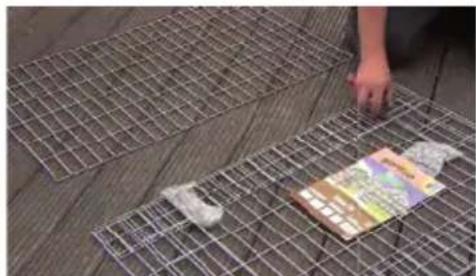

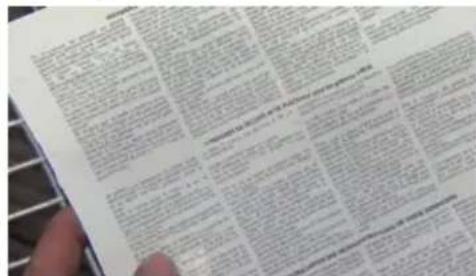

Ouvrez et vérifie tous les parties Consultez les consignes de sécurité

Utilisez une pince spéciale

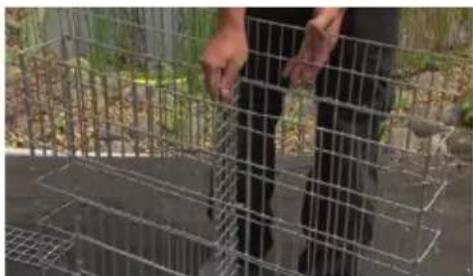

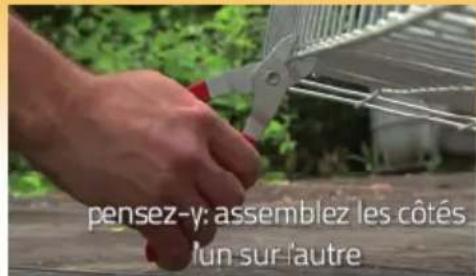

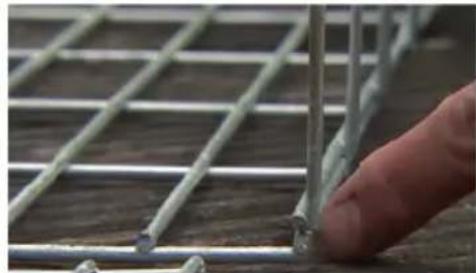

Assemblez les cotes les uns sur les autres

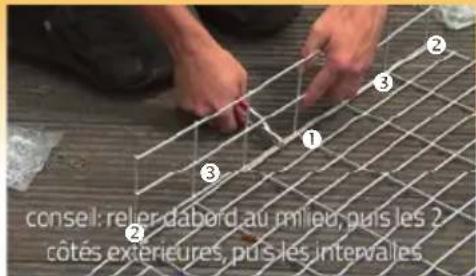

Conseil: relier d'abord au milieu, puis les 2 cotés extérieures, puis les intervalles

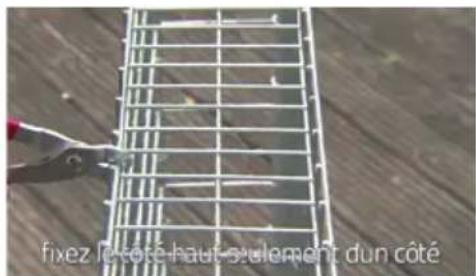

Fixer le côté haut seulement d'un côté

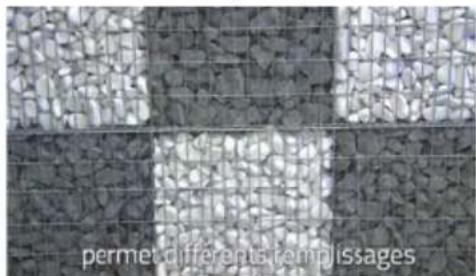

Idée: gabion dans gabion

Permet différents replissages

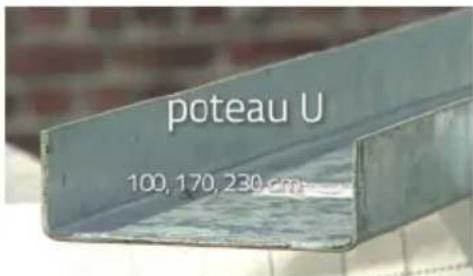

Poteau U

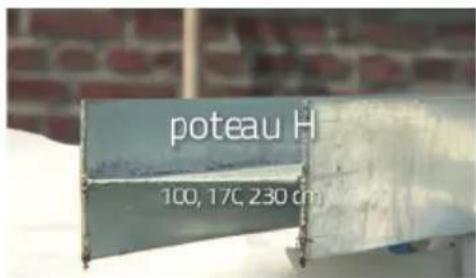

Poteau H

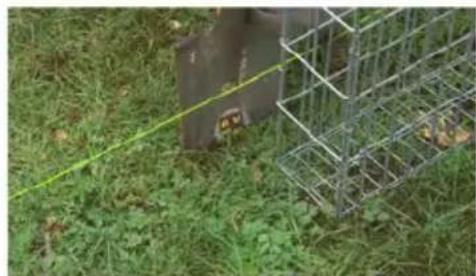

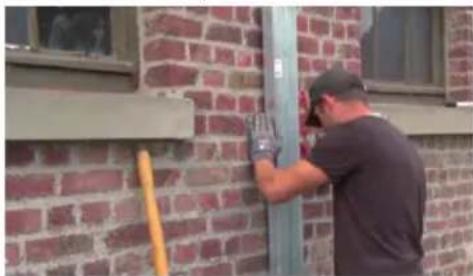

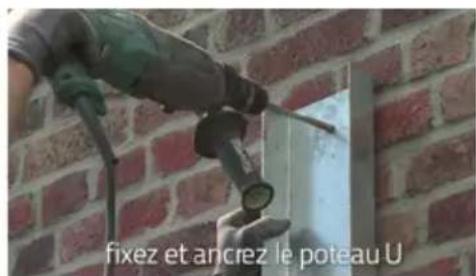

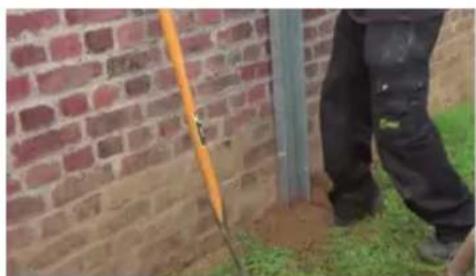

Fixez et ancrez le poteau U

Mesurez et placez premier poteau H

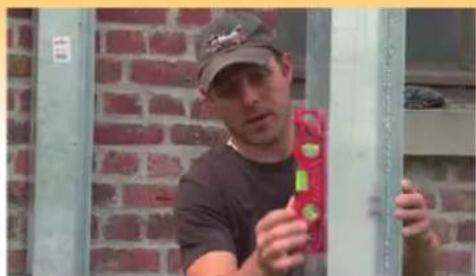

Mettez le poteau croit MettezYOUR stabilise et/ou dalles en beton

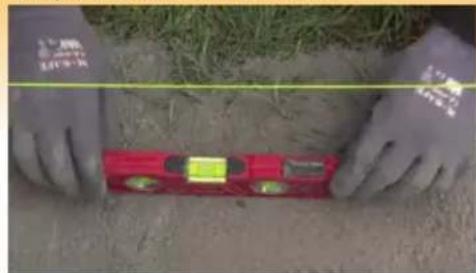

et ajustez la surface de niveau

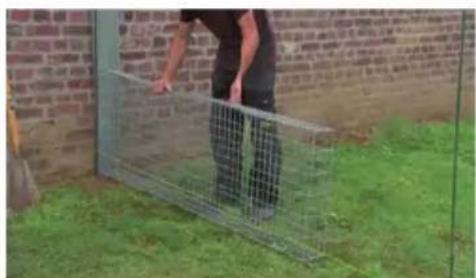

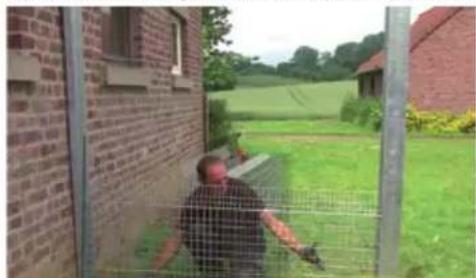

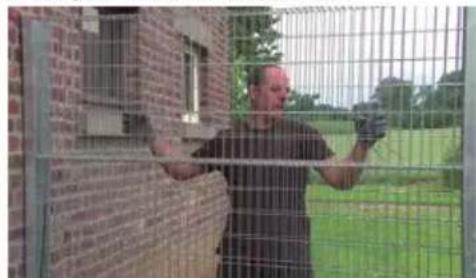

Controlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

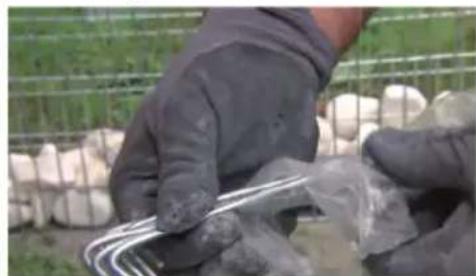

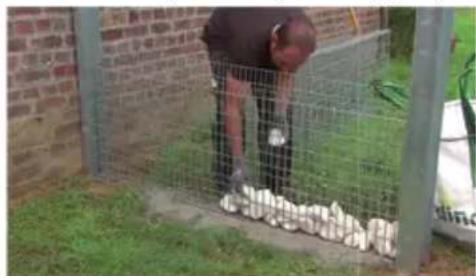

Commencez à placer les pierres Appliquez première rangée de tirants

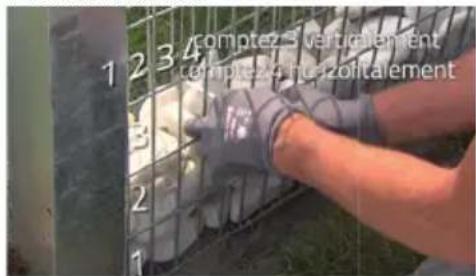

Comptez 3 verticalement, 4 horizontallement

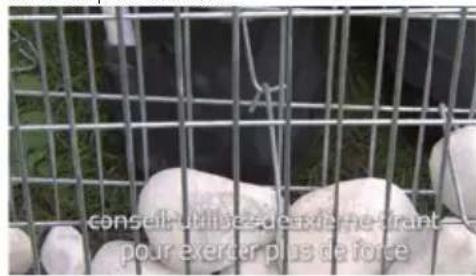

Conseil: utilisez deuxieme tirant pour exercer plus de force

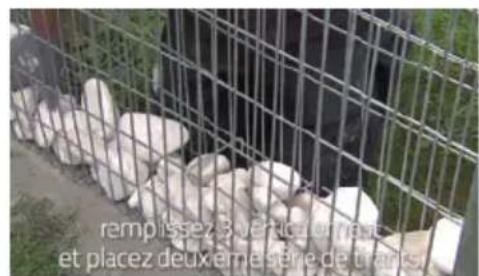

Remplissez 3 verticalément et place de deuxieme série de tirants

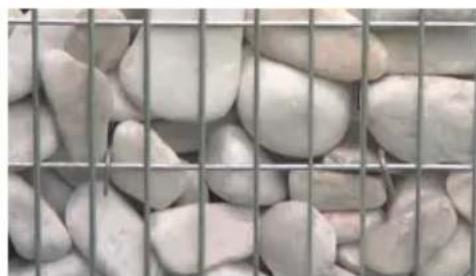

Remplissez le gabion entierement et fermez le couvercle

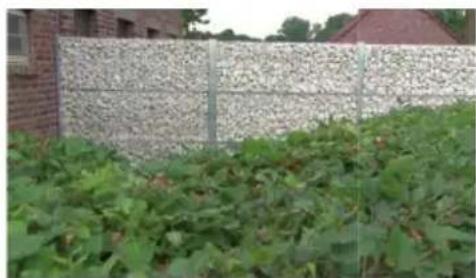

Voici le résultat

Pour les videos d'instruction scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.

giardino

Garden Trade International byba
