Type de produit	Gabion (mur de pierres) décoratif
Marque	Giardino
Modèle	5150565 (Varese 30)
Dimensions (H x L x P)	600 x 1800 x 120 mm
Maille	30 x 30 mm
Épaisseur de fil	3.5 mm
Contenu (volume)	0.13 m³
Nombre de clips fournis	220 clips galvanisés
Nombre de tirants fournis	18 tirants
Matériau	Fil d'acier galvanisé
Couleur	Galvanisé (aspect métallique)
Utilisation	Extérieur, pour créer des murets, bordures ou cloisons décoratives
Assemblage	Se fait à l'aide d'une pince spéciale pour sertir les clips
Outils nécessaires	Pince à gabions (cramponneuse), niveau à bulle, gants de protection
Préparation du sol	Sur dalle béton ou stabilisé, bien nivelé
Accessoires compatibles	Poteaux U et H (pour Varese), tirants supplémentaires, crampons
Entretien	Rincer à l'eau claire pour enlever saletés ; vérifier régulièrement l'état des soudures et des clips
Consignes de sécurité	Porter des gants pour éviter les coupures ; suivre les indications sur l'étiquette du produit
Réparabilité	Pièces détachées disponibles : clips, tirants, poteaux ; réparation possible par sertissage de nouveaux clips
Fabricant	Garden Trade International byba (Giardino)

FOIRE AUX QUESTIONS - 5150565 Giardino

Comment assembler le gabion Varese 30 ?

Ouvrez et vérifiez toutes les pièces. Consultez les consignes de sécurité. Utilisez une pince spéciale pour assembler les côtés les uns sur les autres. Conseil : reliez d'abord au milieu, puis les deux côtés extérieurs, puis les intervalles.

Quelle est la hauteur recommandée pour le remplissage des pierres ?

Il est recommandé de remplir le gabion par couches de 4 mailles de hauteur. Après chaque couche, installez une rangée de tirants. Pour les tirants 3 et 4, seulement 3 mailles pour une stabilité supplémentaire.

Comment fixer le gabion au sol ?

Le gabion peut être posé sur une dalle béton ou sur un stabilisé. Assurez-vous que la surface est de niveau avant de commencer le remplissage. Pour les murs avec poteaux, ancrez les poteaux U dans le sol.

Quelle quantité de pierres faut-il prévoir pour le modèle 5150565 ?

Le volume intérieur du gabion est de 0,13 m³. Prévoyez environ 0,13 m³ de pierres, en tenant compte du tassement. Utilisez des pierres de calibre adapté à la maille de 30 mm.

Comment installer les tirants ?

Positionnez la première rangée de tirants en comptant 4 mailles en hauteur et 4 en largeur. Continuez avec des couches de 4 mailles et installez les séries suivantes. Pour les tirants 3 et 4, comptez seulement 3 mailles pour extra stabilité.

Peut-on utiliser des poteaux pour renforcer le gabion ?

Oui, pour le modèle Varese, des poteaux U (terminaison) et poteaux H (intermédiaires) sont disponibles. Ils se fixent au sol et les gabions se placent entre eux. Consultez le tableau des accessoires pour les dimensions.

Comment fermer le couvercle du gabion ?

Une fois le remplissage terminé, fermez le couvercle en le clipant sur les côtés à l'aide de la pince spéciale. Assurez-vous que tous les clips sont bien sertis pour maintenir les pierres en place.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une pince à gabions (cramponneuse) pour sertir les clips, d'un niveau à bulle pour vérifier l'horizontalité, et de gants de protection pour manipuler le fil métallique.

Comment entretenir le gabion une fois installé ?

Rincez le gabion à l'eau claire pour éliminer les saletés et les dépôts. Vérifiez régulièrement l'état des soudures et des clips. Remplacez les pièces endommagées pour éviter la corrosion.

Où trouver des pièces de rechange comme des clips ou des tirants ?

Les pièces de rechange sont disponibles auprès du fabricant Giardino ou chez les revendeurs agréés. Les références sont : clips galvanisés (art. n° 6310321), tirants pour Varese (art. n° 5150530), et poteaux U/H (séries 515001 à 515105).

MODE D'EMPLOI 5150565 Giardino

Gabions et mur de pierres

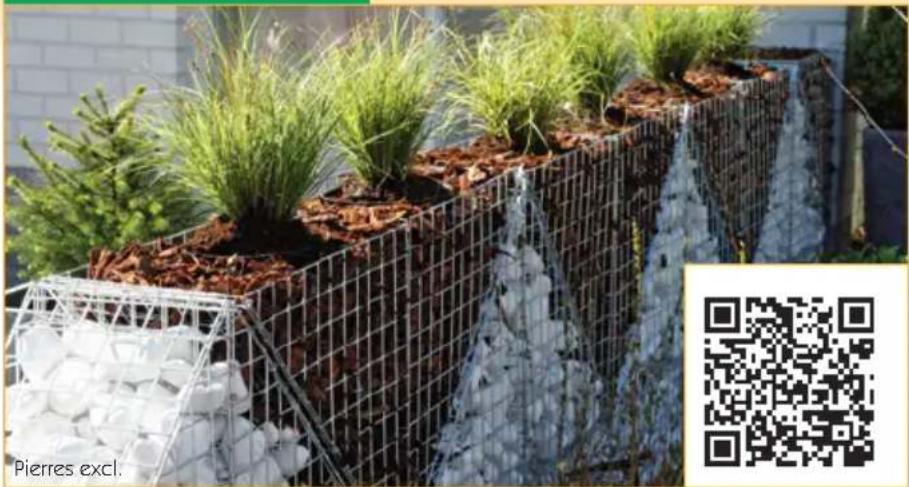

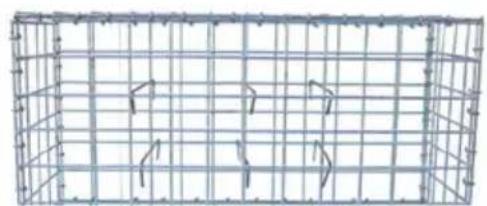

COMO

Modèle Art. n°	Dimensions mm	H x L x P Maille mm
Como triangle	5150555	600 x 848 x 300	50 x 50
Como cube	5150553	600 x 300 x 300	50 x 50
Como demi-basic	5150557	600 x 600 x 300	50 x 50
Como basic	5150550	600 x 1200 x 300	50 x 50
Como long basic	5150558	600 x 1800 x 300	50 x 50

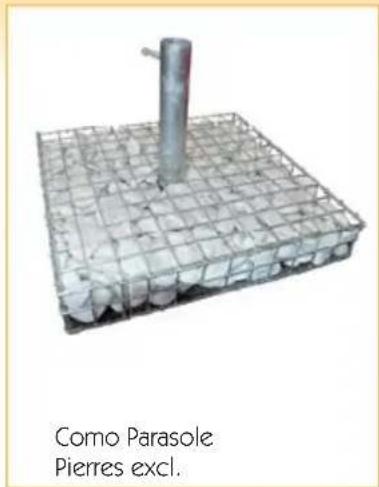

Como Parasole	5150542	100 x 600 x 600	50 x 50

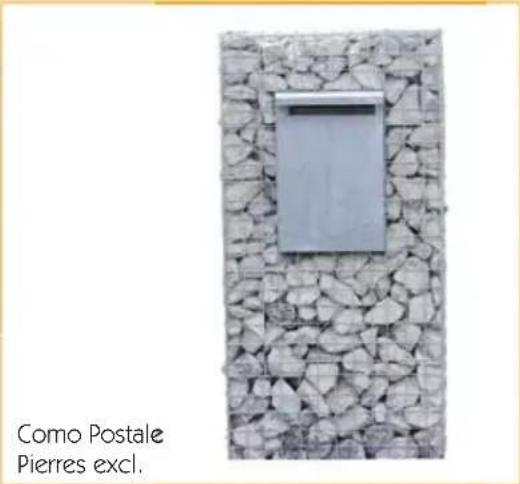

Como Postale	5150541	600 x 1200 x 300	50 x 50
Bordure cube	5150333	300 x 300 x 200	50 x 50
Bordure demi-basic	5150337	300 x 600 x 200 50 x 50
Bordure basic	5150330	300 x 1200 x 200	50 x 50
Bordure long basic	5150338	300 x 1800 x 200	50 x 50

ComoBordure

CONSIGNES DE SECURITE POUR LE PLACEMENT DES GABIONS COMO : Voir au verso de l'etiquette qui se trouve sur le produit.

Epaisseur de fi I Contenu	Nombre de clips galvanisé	Tirants
3.5 mm 0.055 m³ 100 3
3.5 mm 0.054 m³ 100 3
3.5 mm 0.11 m³ 150 6
3.5 mm 0.22 m³ 200	12
3.5 mm 0.32 m³ 220	16
3.5 mm 0.04 m³ 105	-
3.5 mm 0.22 m³ 200	12
3.5 mm 0.018 m³ 70	3
3.5 mm 0.036 m³ 90	6
3.5 mm 0.072 m³ 140	12
3.5 mm 0.108 m³ 190	16

Essayez notre outil de calcul pour projets de gabions sur notre site web

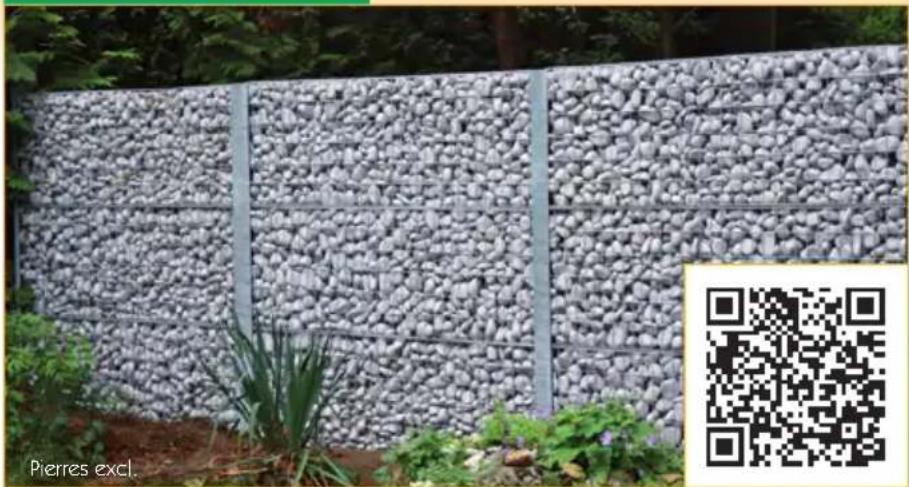

VARESE

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100 H 600 mm	5150570 600	× 600 × 120 100 × 37,5
	5150567	600 × 900 × 120	100 × 37,5
	5150566	600 × 1200 × 120	100 × 37,5
	5150560	600 × 1800 × 120	100 × 37,5
Varese 100 H 300 mm	5150580 300	× 600 × 120	100 × 37,5
	5150581	300 × 900 × 120	100 × 37,5
	5150582	300 × 1200 × 120	100 × 37,5
	5150583	300 × 1800 × 120	100 × 37,5
Varese 30 H 600 mm	5150572 600	× 600 × 120	30 × 30
	5150569	600 × 900 × 120	30 × 30
	5150568	600 × 1200 × 120	30 × 30
	5150565	600 × 1800 × 120	30 × 30
Varese 30 H 300 mm	5150586 300	× 600 × 120	30 × 30
	5150587	300 × 900 × 120	30 × 30
	5150588	300 × 1200 × 120	30 × 30
	5150589	300 × 1800 × 120	30 × 30

CONSIGNES DE SECURITE POUR LE PLACEMENT DES GABIONS VARESE : Voir au versus de I'etiquette qui se fouve sur le produit.

14

18

Epaisseur de fil	Contenu	Nombre de clips galvanisé	Tirants
4.0 mm 0.04 m380 8
4.0 mm 0.02 m360 8
4.0 mm	0.03 m3	100	10
4.0 mm	0.05 m3	140	14
4.0 mm	0.07 m3	200	18
3.5 mm 0.04 m380 8
3.5 mm	0.06 m3	120	10
3.5 mm	0.09 m3	160	14
3.5 mm	0.13 m3	220	18
3.5 mm 0.02 m360 8
3.5 mm	0.03 m3	100	10
3.5 mm	0.05 m3	140	14
3.5 mm	0.07 m3	200	18

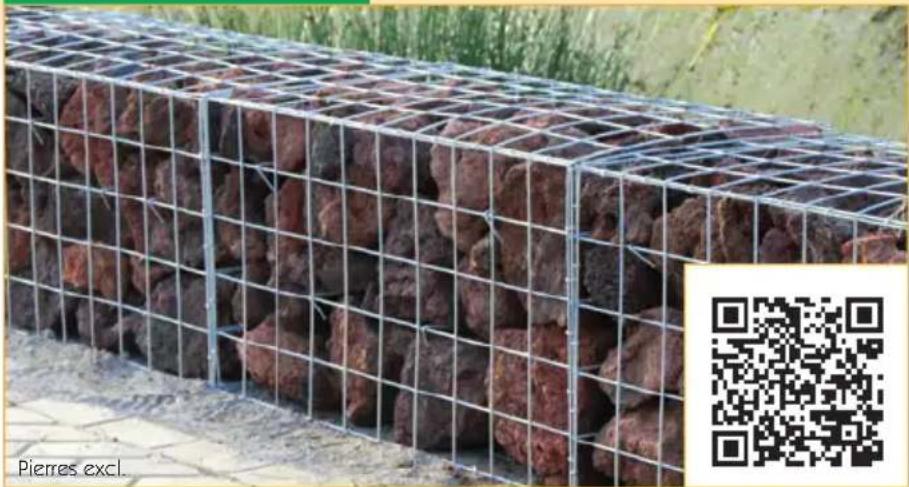

GARDA

Modèle Garda	50 Garda 100 Garda	150
Art. n° 5150500 5150510 5150515
Dimensions mm H x L x P	500 x 500 x 500	500 x 1000 x 500	500 x 1500 x 500
Maille mm 100 x 100 100 x 100 100 x 100
Epaisseur de fi l 4.0 mm 4.0 mm 4.0 mm
Contenu 0.125	m³ 0.25 m³ 0.37 m³
Nombre de clips galvanisé	80 100 120
Tirants 4	8	12

ACCESSIONS

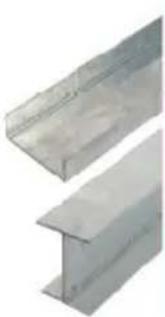

POTEAU U-H

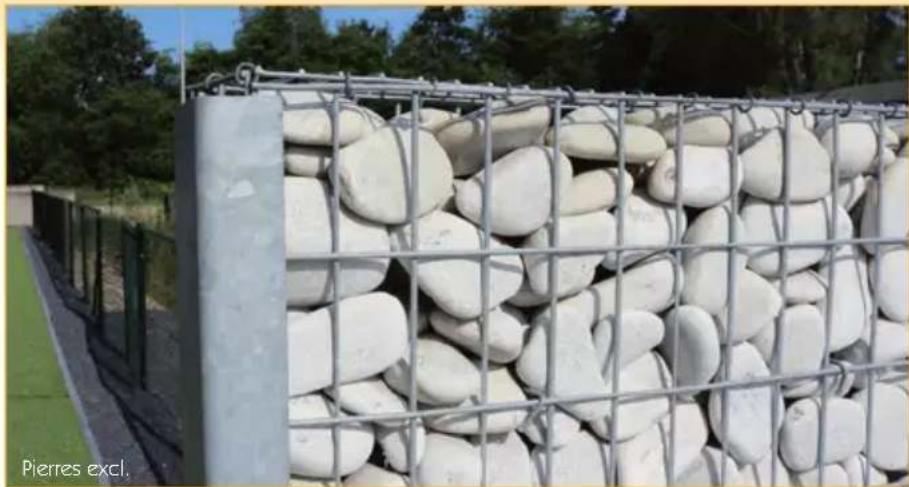

Le poteau U galvanise poteau de terminaison pour le mur de pierres Varese
Le poteau H galvanise poteau intermediaire pour le mur de pierres Varese

Modèle Art. n°	Dimensions mm Epaisseur paroi
poteau U Varese 100	515001 1 000 x 141 x 53 3.0 mm
poteau U Varese 170	515003 1 700 x 141 x 53 3.0 mm
poteau U Varese 230	515005 2 300 x 141 x 53 3.0 mm
poteau H Varese 100	515101 1 000 x 141 x 100 3.0 mm
poteau H Varese 170	515103 1 700 x 141 x 100 3.0 mm
poteau H Varese 230	515105 2 300 x 141 x 100 3.0 mm

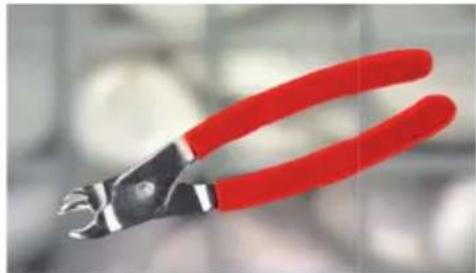

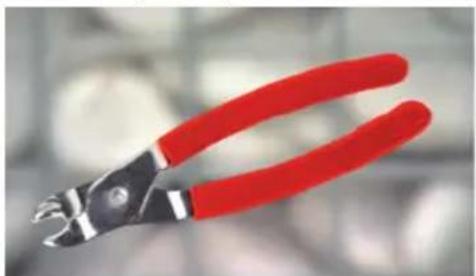

PINCE

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres.
  Art. n° 6310500

TIRANTS ENTREOISES

Pour un renforcement de la solidité de gabions et murs de pierres
:4.0 ~mm
- Tirants Garda Art. n° 5150520, 50 cm
- Tirants Como Art. n° 5150525, 30 cm
- Tirants Varese Art. n° 5150530, 13.6 cm
- Tirants Como Bordure Art. n° 5150535, 20 cm
Conditionnement:sachet de 4 pieces

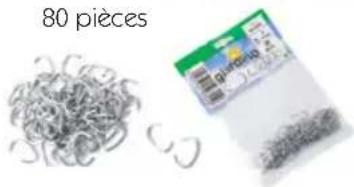

CRAMPONS

Crampons galvanises
Art. n°. 6310321
Conditionnement : sachet de 80 pieces

ATTACHE-MUR

Conditionnement: par piece

PIQUET EN T

• Piquet T, galvanisé après
  :30× 3.0mm
  Art. n° 5146, H 1450 mm
  Art. n° 5351, H 1750 mm
  Art. n^5701 H 2000 mm

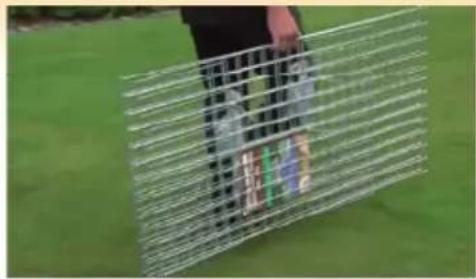

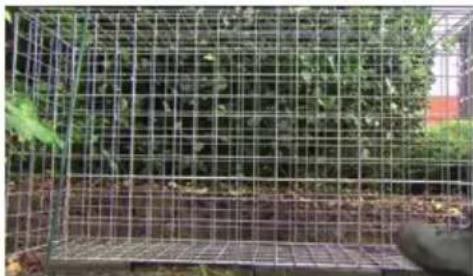

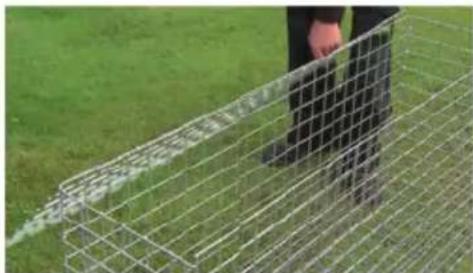

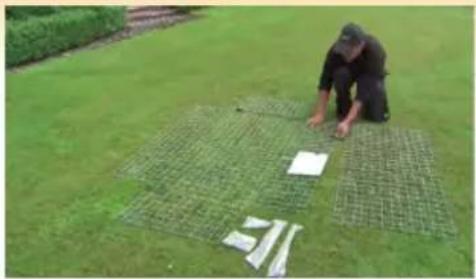

Ouvrez et vérifie tous les parties

Consultez les consignes de sécurité

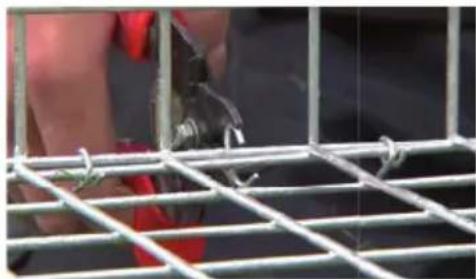

Utilisez une pince spéciale

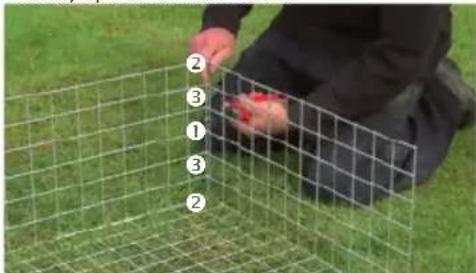

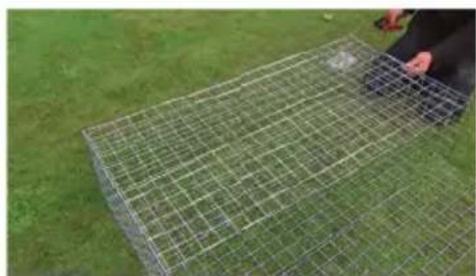

Conseil: d'abord relier au milieu, puis les 2 cotes, après les intervalles

Attachez le haut seulement d'un cotoé

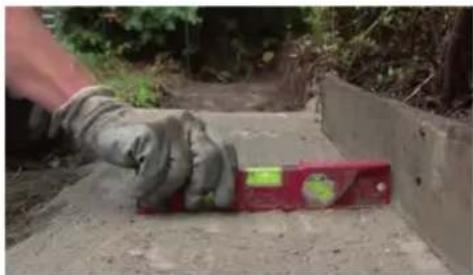

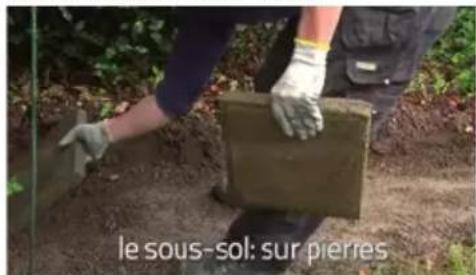

Le sous-sol: sur dalles béton

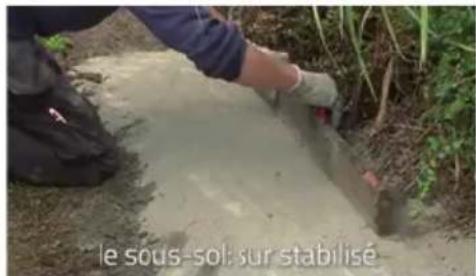

ou le sous-sol: sur stabilisé

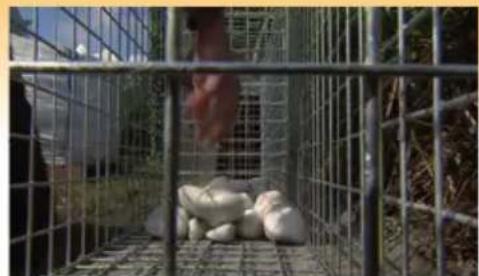

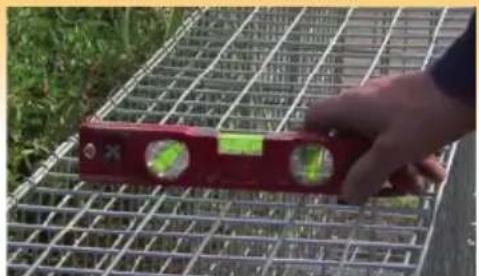

Assurez-vous que le gabion soit bien de niveau et commencez à replir le gabion avec des pierres (4 mailles d'hauteur)

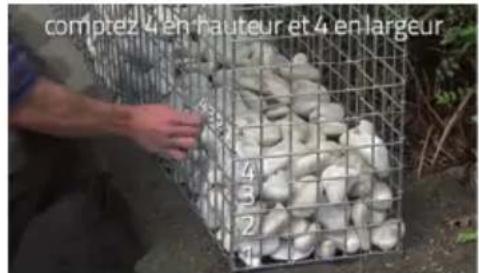

Positionner la première rangée de triants Comptez 4 en hauteur et 4 en largeur,

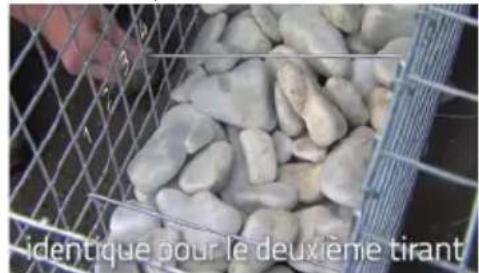

meme chose pour tirant 2

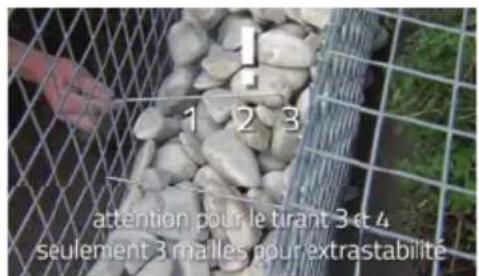

Attention: Pour les tirants 3 et 4 seulement 3 mailles pour extra stabilité

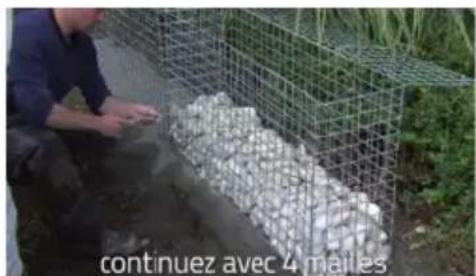

Continuez avec 4 mailles

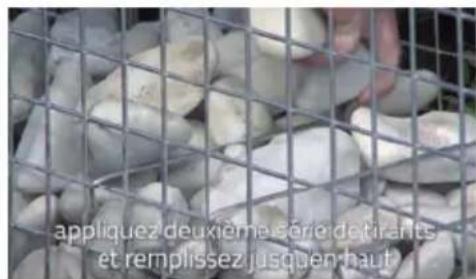

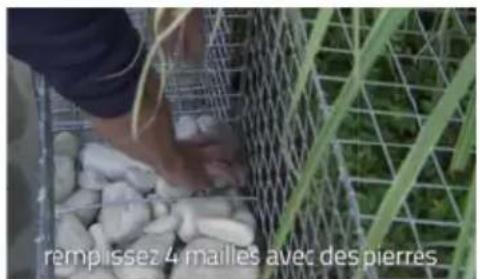

Remplissez 4 mailles avec des pierres et installez deuxieme série de tirants en remplissez jusqu'en haut

Varese instructions mur de pierres

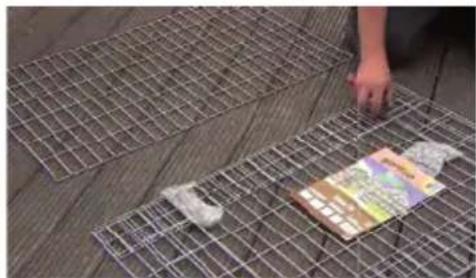

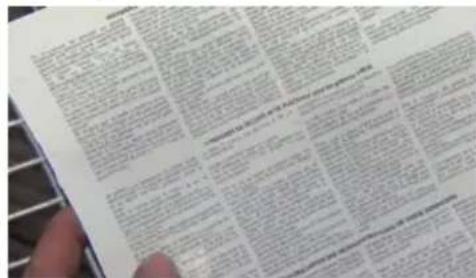

Ouvrez et vérifie tous les parties Consultez les consignes de sécurité

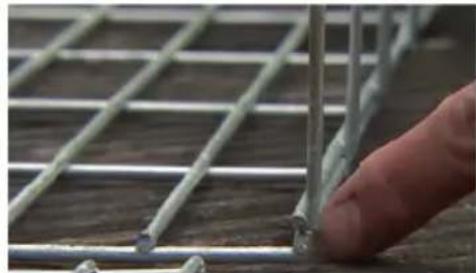

Utilisez une pince spéciale

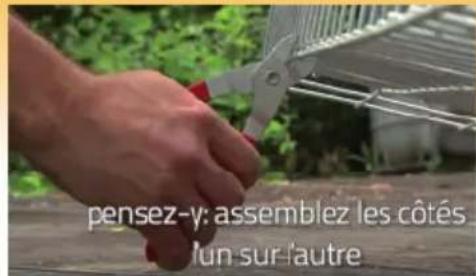

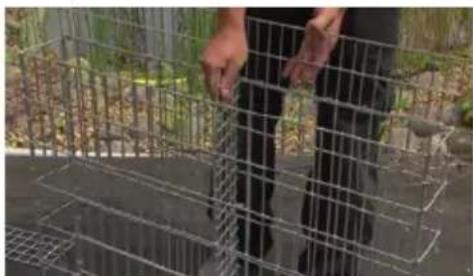

Assemblez les cotes les uns sur les autres

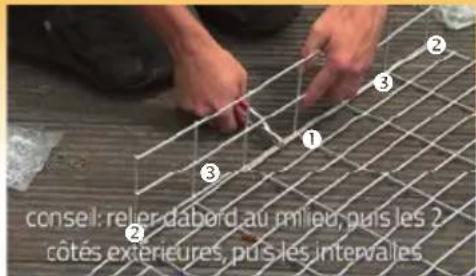

Conseil: relier d'abord au milieu, puis les 2 cotés extérieures, puis les intervalles

Idée: gabion dans gabion

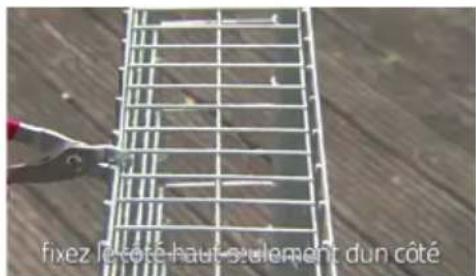

Fixer le côté haut seulement d'un côté

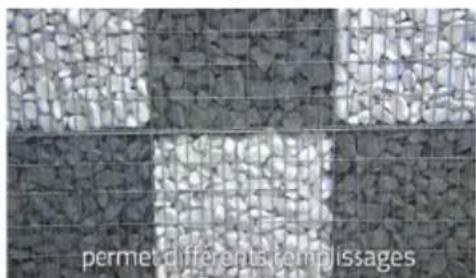

Permet différents replissages

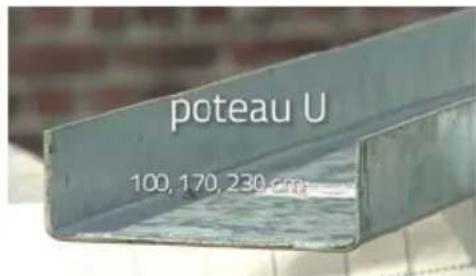

Poteau U

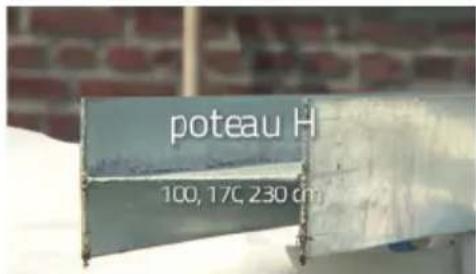

Poteau H

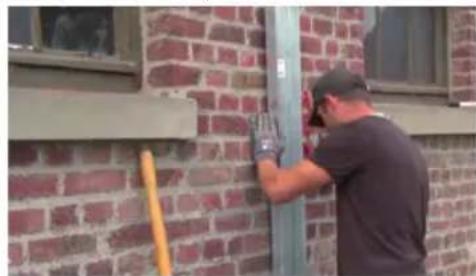

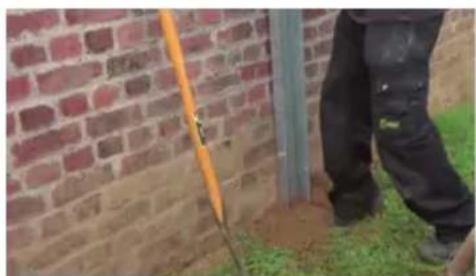

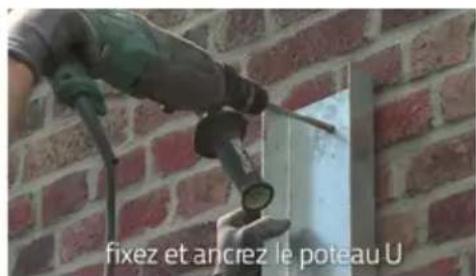

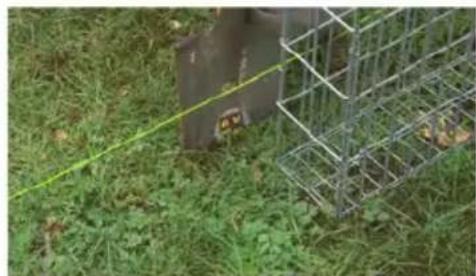

Fixez et ancrez le poteau U

Mesurez et placez premier poteau H

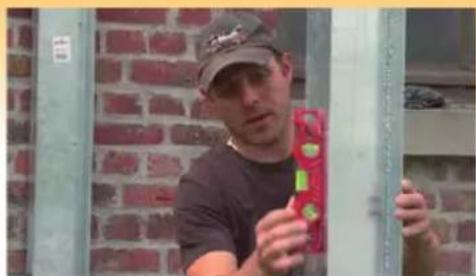

Mettez le poteau croit Mettez vous stabilisé et/ou dalles en béton

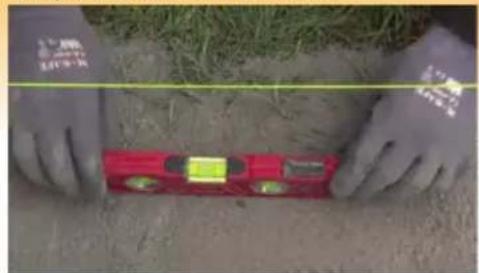

et ajustez la surface de niveau

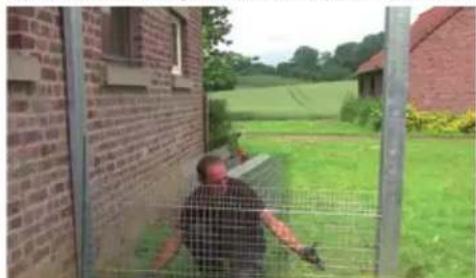

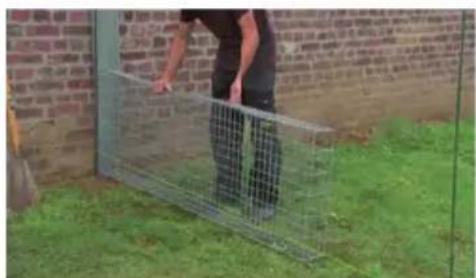

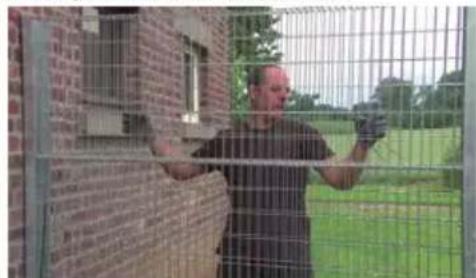

Controlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

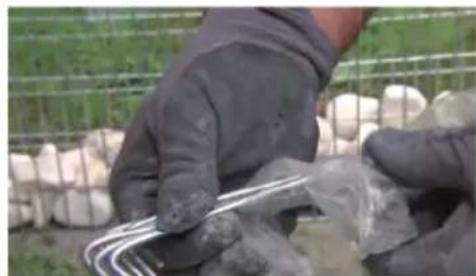

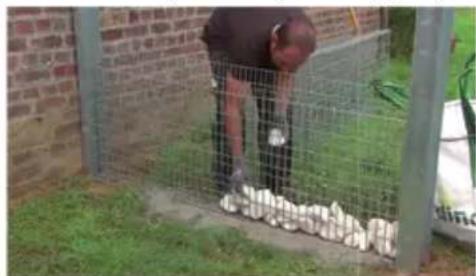

Commencez à placer les pierres Appliquez première rangée de tirants

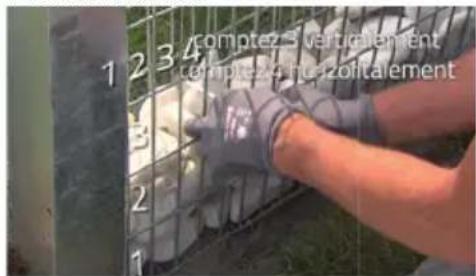

Comptez 3 verticalement, 4 horizontallement

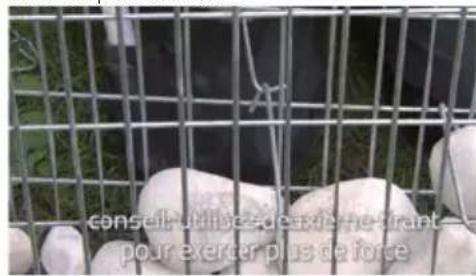

Conseil: utilisez deuxieme tirant pour exercer plus de force

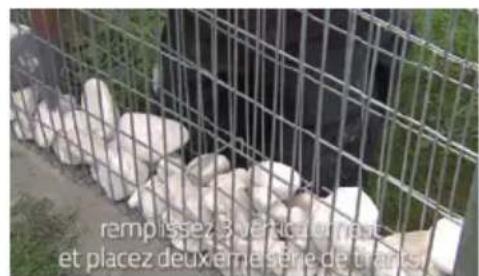

Remplissez 3 verticalément et place de deuxieme série de tirants

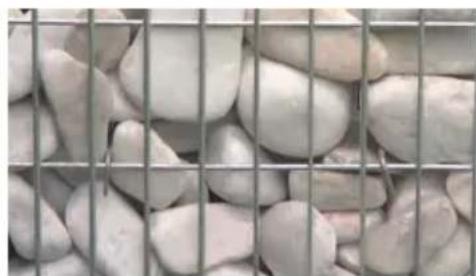

Remplissez le gabion entierement et fermez le couvercle

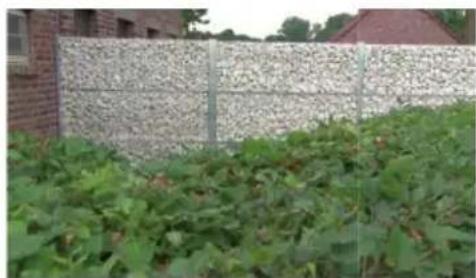

Voici le résultat

Pour les videos d'instruction scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.
