Type de produit	Gabion / Mur de pierres
Marque	Giardino
Modèle	5150542
Dimensions (H x L x P)	600 x 600 x 120 mm (estimation)
Maille	100 x 37,5 mm
Matériau	Acier galvanisé
Poids approximatif	5 kg (hors pierres)
Contenu du kit	Panneaux de gabion, tirants, crampons
Utilisation principale	Mur de soutènement décoratif, clôture
Accessoires compatibles	Poteaux U et H, tirants Garda/Como/Varese, crampons
Entretien et nettoyage	Nettoyer à l'eau claire, éviter produits abrasifs
Consignes de sécurité	Porter des gants, installer sur fondation stable, bien fixer les tirants
Réparabilité	Pièces détachées disponibles : tirants, crampons, poteaux

FOIRE AUX QUESTIONS - 5150542 Giardino

Comment assembler un gabion Giardino Varese ?

Ouvrez et vérifiez toutes les pièces. Assemblez les panneaux latéraux en les reliant avec une pince spéciale. Conseil : reliez d'abord le milieu, puis les deux côtés extérieurs, puis les intervalles. Fixez le haut seulement d'un côté pour pouvoir remplir.

Quelles pierres utiliser pour remplir le gabion ?

Utilisez des pierres naturelles ou concassées d'une taille adaptée à la maille (par ex. 60-120 mm pour maille 100x37,5 mm). Les pierres doivent être propres et non gélives.

Comment installer le poteau U pour le mur de pierres ?

Fixez et ancrez le poteau U dans le sol ou sur une dalle béton. Assurez-vous qu'il soit bien de niveau. Il sert de terminaison pour le mur.

À quoi servent les tirants entretôles ?

Les tirants (Garda, Como, Varese) renforcent la solidité du gabion en maintenant les faces parallèles. Placez-les à intervalles réguliers : comptez 4 en hauteur et 4 en largeur pour les premiers, puis 3 mailles pour les suivants.

Quelle fondation est nécessaire pour un gabion ?

Le gabion peut être posé sur dalles béton, sur pierres ou sur stabilisé. Assurez-vous que la surface soit de niveau et compacte pour éviter tout affaissement.

Comment remplir le gabion par étapes ?

Remplissez d'abord 4 mailles de hauteur avec des pierres, installez la première série de tirants, puis remplissez à nouveau 4 mailles et installez la deuxième série, et ainsi de suite jusqu'en haut. Terminez par le couvercle.

Quels accessoires sont inclus avec le modèle 5150542 ?

Le kit comprend généralement les panneaux de gabion, des tirants et des crampons. Les poteaux U et H sont vendus séparément.

Comment entretenir un gabion en acier galvanisé ?

Nettoyez-le à l'eau claire pour enlever la poussière et les saletés. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement galvanisé.

Le gabion peut-il être utilisé comme clôture ?

Oui, les gabions Varese peuvent être empilés pour former un mur de clôture. Utilisez des poteaux intermédiaires H pour plus de stabilité sur de longues distances.

Où trouver des instructions vidéo pour le montage ?

Scannez les codes QR sur les pages Como, Varese et Garda dans la brochure fournie pour accéder aux vidéos d'instruction détaillées.

MODE D'EMPLOI 5150542 Giardino

Gabions et mur de pierres

Voir au verso de l'étiquette qui se trouve sur le produit.

Essayez notre outil de calcul pour projets de gabions sur notre site web

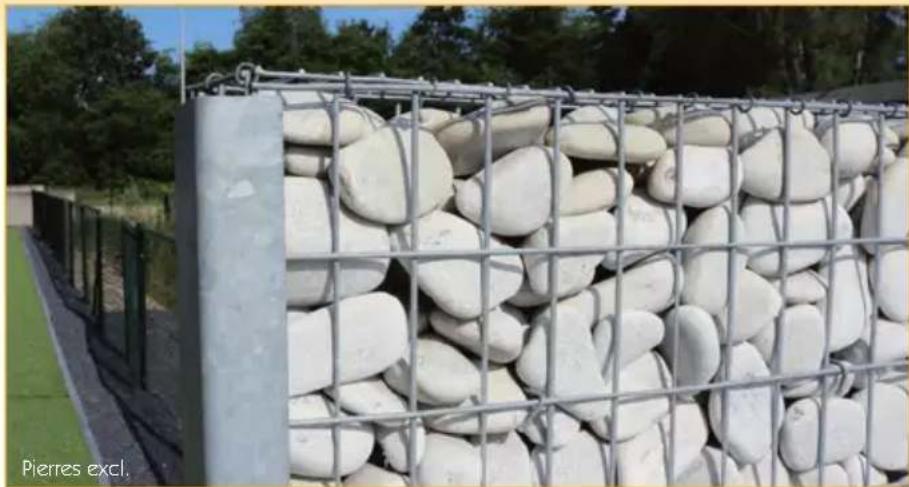

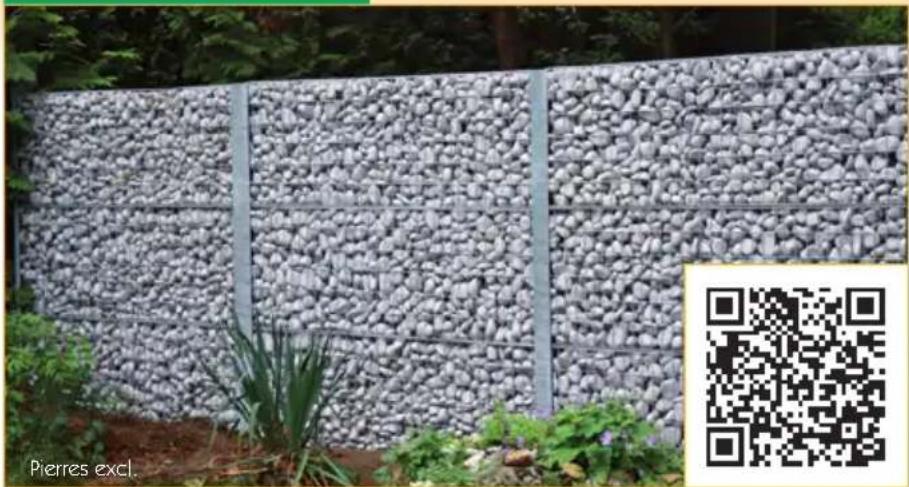

VARESE

Pierres excl.

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100H 600 mm	5150570 600	x 600 x 120 100 x 37,5
	5150567	600 x 900 x 120	100 x 37,5
	5150566	600 x 1200 x 120	100 x 37,5
	5150560	600 x 1800 x 120	100 x 37,5
Varese 100H 300 mm	5150580 300	x 600 x 120 100 x 37,5
	5150581	300 x 900 x 120	100 x 37,5
	5150582	300 x 1200 x 120	100 x 37,5
	5150583	300 x 1800 x 120	100 x 37,5
Varese 30H 600 mm	5150572 600	x 600 x 120 30 x 30
	5150569	600 x 900 x 120	30 x 30
	5150568	600 x 1200 x 120	30 x 30
	5150565	600 x 1800 x 120	30 x 30
Varese 30H 300 mm	5150586 300	x 600 x 120 30 x 30
	5150587	300 x 900 x 120	30 x 30
	5150588	300 x 1200 x 120	30 x 30
	5150589	300 x 1800 x 120	30 x 30

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS VARESE :

Voir au verso de l'étiquette qui se trouve sur le produit.

• Le poteau U galvanisé > poteau de terminaison pour le mur de pierres Varese
• Le poteau H galvanisé → poteau intermédiaire pour le mur de pierres Varese

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres.
• Art. n° 6310500

TIRANTS ENTRETOISES

• Pour un renforcement de la solidité de gabions et murs de pierres
• : 4.0 mm
  • Tirants Garda Art. n° 5150520, 50 cm
  • Tirants Como Art. n° 5150525, 30 cm
  • Tirants Varese Art. n° 5150530, 13.6 cm
  • Tirants Como Bordure Art. n° 5150535, 20 cm
  • Conditionnement : sachet de 4 pièces

CRAMPONS

• Crampons galvanisés
- Art. n°. 6310321
- Conditionnement : sachet de 80 pièces

80 pièces

ATTACHE-MUR

• Conditionnement: par pièce

• Piquet T, galvanisé après
- : 30 × 3.0 ~mm
• Art. n° 5146, H 1450 mm
• Art. n° 5351, H 1750 mm
• Art. n° 5701, H 2000 mm

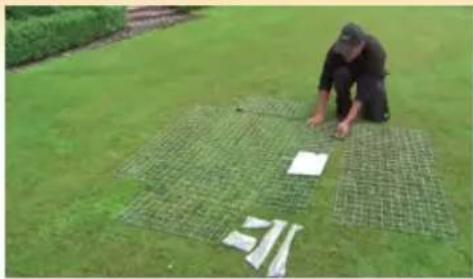

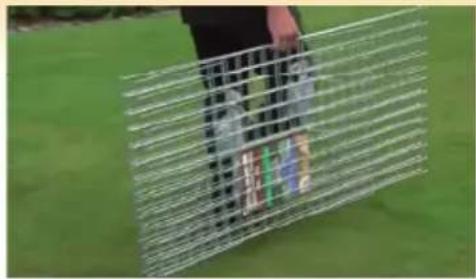

Ouvrez et vérifiez tous les parties

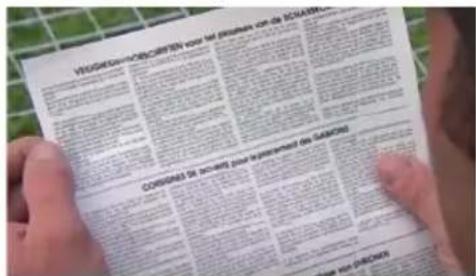

Consultez les consignes de sécurité

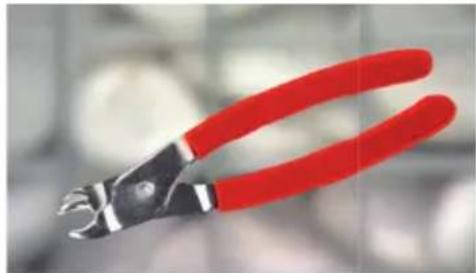

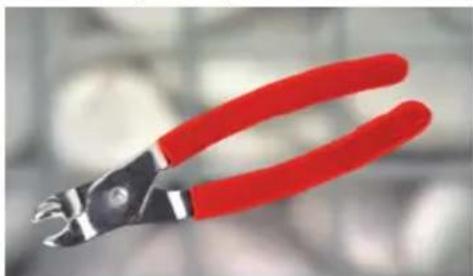

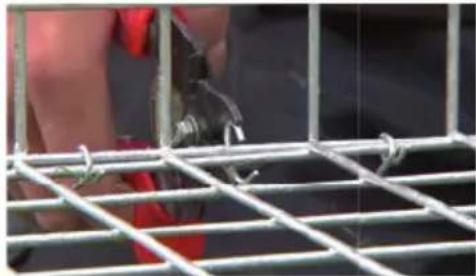

Utilisez une pince spéciale

VHUGEDEN-DESCRISIEN pour la pénise en de ACHAMIN CONSPES DE SECUIT sont (environnement des GABROS)

Conseil: d'abord relier au milieu, puis les 2 côtés, après les intervalles

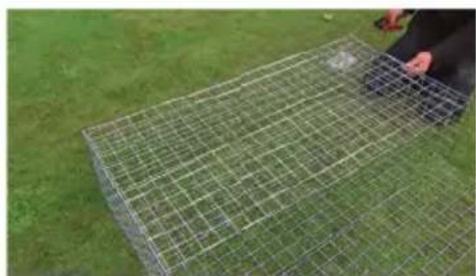

Attachez le haut seulement d'un côté

Le sous-sol: sur dalles béton

le sous-sol: sur pierres

ou le sous-sol: sur stabilisé

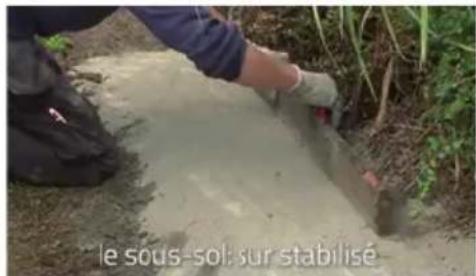

le sous-sol: sur stabilisé

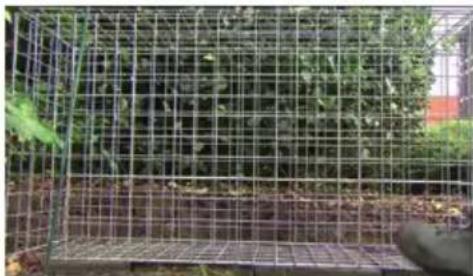

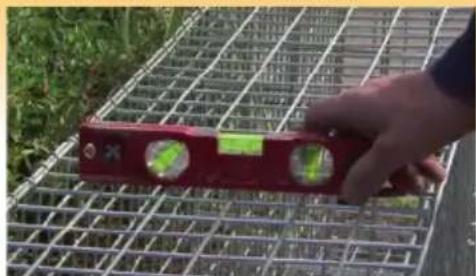

Assurez-vous que le gabion soit bien de niveau et commencez à remplir le gabion avec des pières (4 mailles d'hauteur)

Positionner la première rangée de triants Comptez 4 en hauteur et 4 en largeur, même chose pour tirant 2

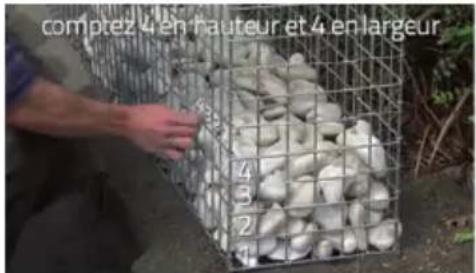

comptez 4 en hauteur et 4 en largeur 4 3 2 1

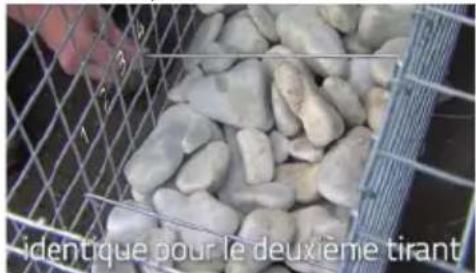

identique pour le deuxième tirant

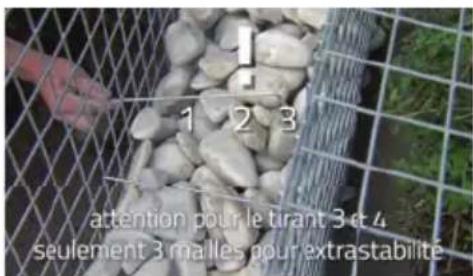

Attention: Pour les tirants 3 et 4 seulement 3 mailles pour extra stabilité

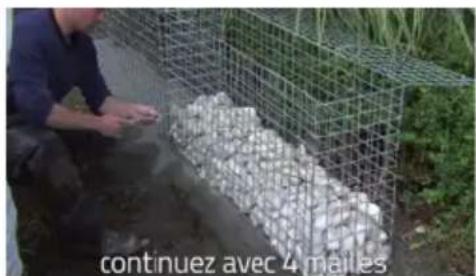

Continuez avec 4 mailles

1 1 2 3 attention pour le tirant 3 et 4 seulement 3 malles pour extrastabilité

continuez avec 4 mailes

Remplissez 4 mailles avec des pierres et installez deuxième série de tirants en remplissez jusqu'en haut

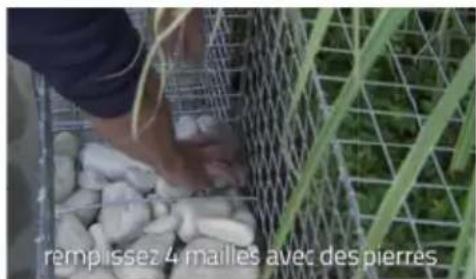

remplissez 4 mailles avec des pierres

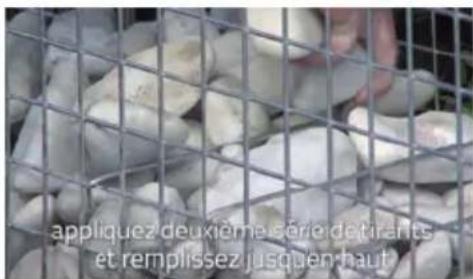

appliquez deuxième série de tirants et remplissez jusqu'en haut

Varese instructions mur de pierres

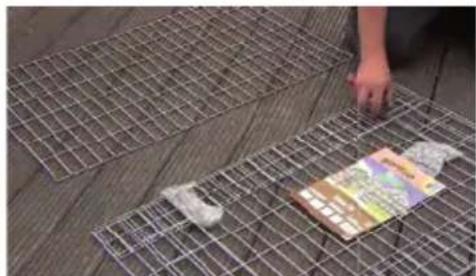

Ouvrez et vérifiez tous les parties Consultez les consignes de sécurité

Utilisez une pince spéciale

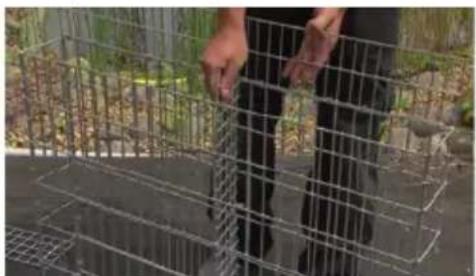

Assemblez les côtés les uns sur les autres

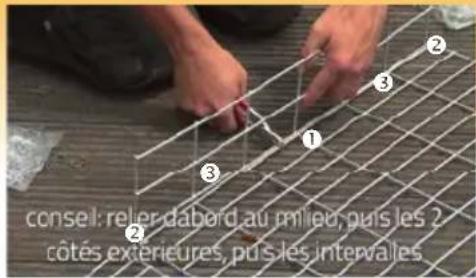

Conseil: relier d'abord au milieu, puis les 2 côtés extérieures, puis les intervalles

conseil: reiter dabord au milieu, puis les 2 côtés extérieures, puis les intervalles

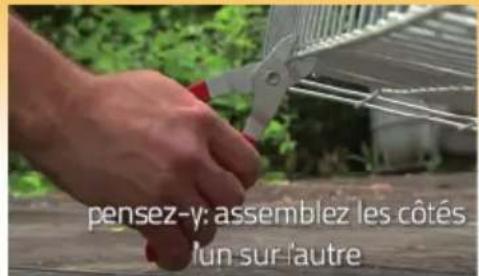

pensez-y: assemblez les côtés l'un sur l'autre

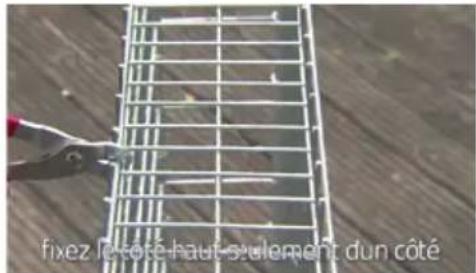

Fixer le côté haut seulement d'un côté

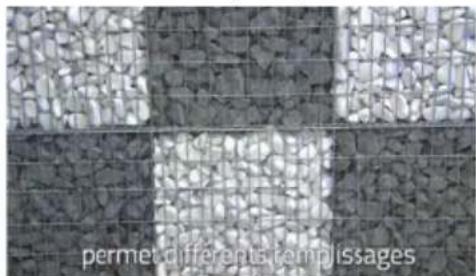

Idée: gabion dans gabion

fixez le côté haut seulement dun côté

Permet différents remplissages

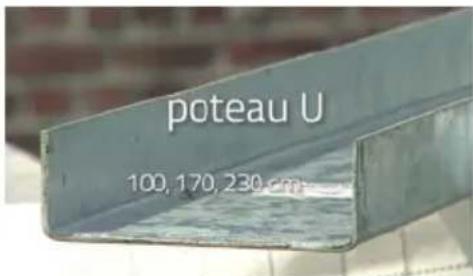

Poteau U

perme differentis templissages

poteau U 100, 170, 230 cm

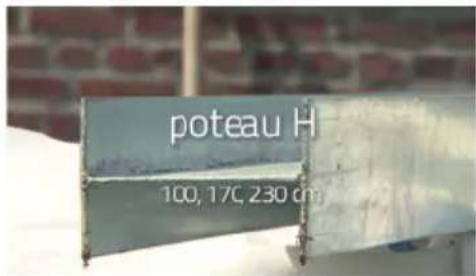

Poteau H

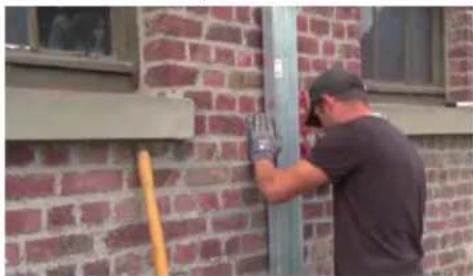

Fixez et ancrez le poteau U

poteau H 100, 17C, 230 cm

fixez et ancrez le poteau U

Mesurez et placez premier poteau H

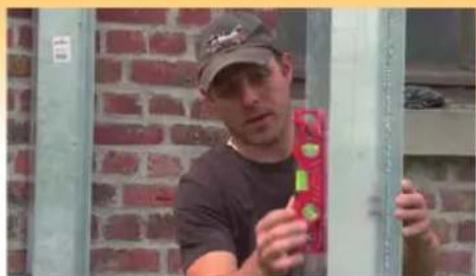

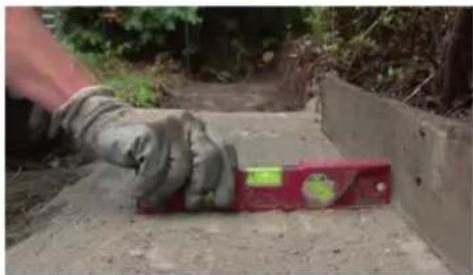

Mettez le poteau droit Mettez votre stabilisé et/ou dalles en béton

et ajustez la surface de niveau

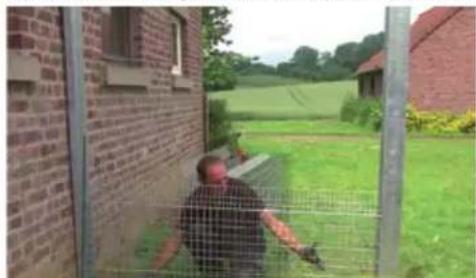

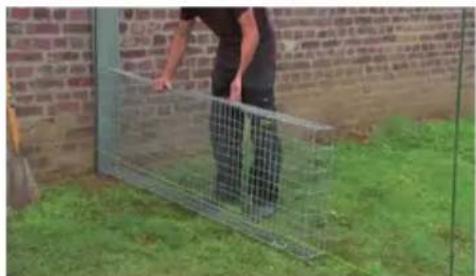

Controlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

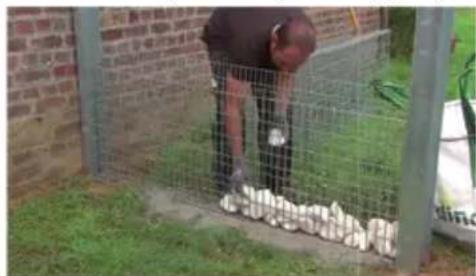

Commencez à placer les pierres Appliquez première rangée de tirants

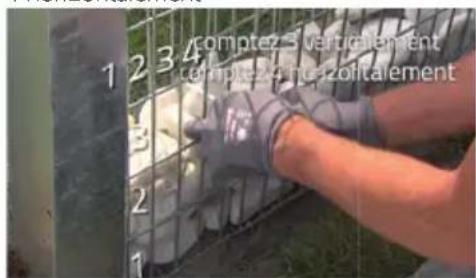

Comptez 3 verticalement, 4 horizontalement

comptez 5 verticlement comptez 4 h-e zoiftalement

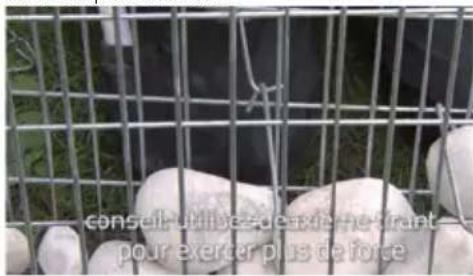

Conseil: utilisez deuxième tirant pour exercer plus de force

conseil, utilisez de extrane étrant pour exercer plus de force

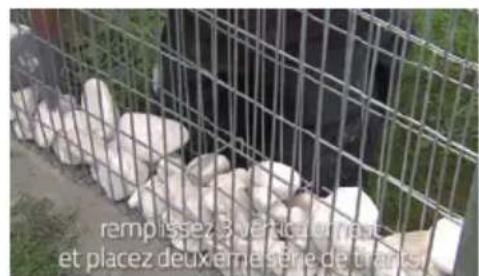

Remplissez 3 verticalement et placez deuxième série de tirants

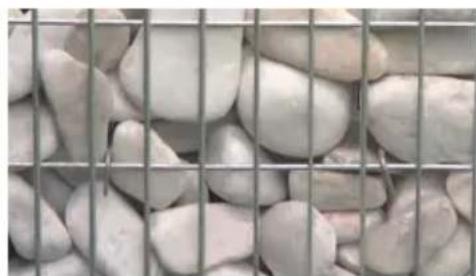

Remplissez le gabion entièrement et fermez le couvercle

rempissez 3 vertica emont et placez deux eme sène de trans

Pour les videos d'instruction scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.
