Caractéristiques techniques	Four encastrable GAGGENAU BM450710, capacité de 71 litres, classe énergétique A+.
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle, cuisson à la vapeur.
Température maximale	300°C.
Dimensions	Largeur : 60 cm, hauteur : 45 cm, profondeur : 55 cm.
Poids	Environ 40 kg.
Utilisation	Panneau de contrôle tactile, éclairage intérieur, plusieurs niveaux de cuisson.
Entretien	Nettoyage par catalyse, nettoyage à la vapeur.
Sécurité	Verrouillage de sécurité, porte froide, protection contre la surchauffe.
Accessoires inclus	Grille, plaque de cuisson, bac à eau pour cuisson à la vapeur.
Garantie	2 ans.

FOIRE AUX QUESTIONS - BM450710 GAGGENAU

Comment préchauffer le four GAGGENAU BM450710 ?

Pour préchauffer le four, tournez le sélecteur de mode sur 'Chaleur tournante' ou 'Chaleur statique' et réglez la température désirée. Attendez que le témoin de chaleur s'éteigne pour indiquer que le four est à la bonne température.

Que faire si le four ne s'allume pas ?

Vérifiez que le four est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four doux et un chiffon non abrasif. Évitez d'utiliser des produits contenant des acides ou des agents corrosifs. Pour un nettoyage en profondeur, vous pouvez utiliser la fonction de nettoyage pyrolytique si votre modèle en est équipé.

Comment régler la minuterie du GAGGENAU BM450710 ?

Pour régler la minuterie, appuyez sur le bouton de minuterie, puis tournez le sélecteur pour définir le temps souhaité. Appuyez à nouveau sur le bouton pour confirmer.

Que faire si le four affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes indiquent un problème spécifique pouvant nécessiter une réparation. Si vous ne parvenez pas à résoudre le problème, contactez le service après-vente.

Comment utiliser la fonction de cuisson à la vapeur ?

Pour utiliser la cuisson à la vapeur, ajoutez de l'eau dans le réservoir prévu à cet effet, sélectionnez le mode de cuisson à la vapeur et réglez la température et la durée souhaitées.

Est-ce que le four GAGGENAU BM450710 dispose d'une fonction de maintien au chaud ?

Oui, le four dispose d'une fonction de maintien au chaud. Sélectionnez cette option via le panneau de commande après la cuisson pour garder vos plats à une température optimale.

Comment régler la température du four ?

Utilisez le sélecteur de température pour ajuster la température souhaitée. Les températures s'affichent sur l'écran digital pour un réglage précis.

MODE D'EMPLOI BM450710 GAGGENAU

Instructions d'installation. 13

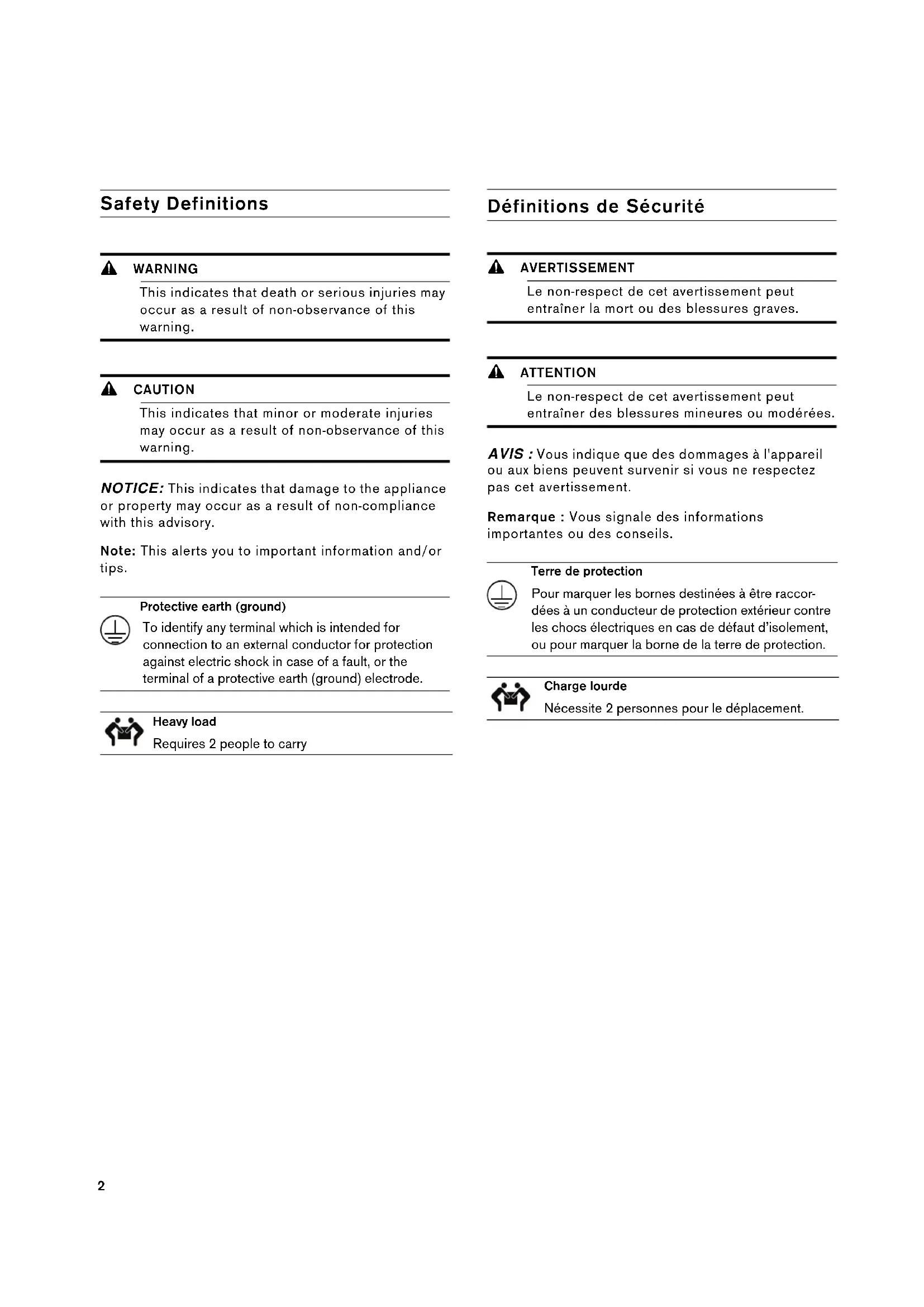

Avertissement

Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves.

Attention

Le non-respect de cet avertissement peut entraîner des blessures mineures ou modérées.

AVIS : Vous indique que des dommages à l'appareil ou aux biens peuvent survenir si vous ne respectez pas cet avertissement.

Remarque: Vous signale des informations importantes ou des conseils.

Terre de protection

Pour marquer les bornes destinées à être raccordées à un conducteur de protection extérieur contre les chocs électriques en cas de défaut d'isolement, ou pour marquer la borne de la terre de protection.

Charge lourde

Nécessite 2 personnes pour le déplacement.

Si l'information de ce guide n'est pas suivie exactement, il peut en résulter un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort.

Avertissement

Ne pas réparer, remplaçer ou retirer toute pièce de l'appareil à moins que cela ne soit spécifiquement recommandé par les manuels. L'installation, l'entretien ou un service inadéquat pourrait causer des blessures ou des dégâts matériels. Consulter ce manuel pour les directives d'utilisation. Toutes les fonctions qui ne peuvent pas être entretenues par l'utilisateur devraient être entretenues par un technicien qualifié.

Sécurité des micro-ondes

PRECAUTIONS À SUIVRE AVANT ET PENDANT L'ENTRETIEN POUR ÉVITER TOUT RISQUE D'EXPOSITION AUX MICRO-ONDES

• Ne pas utiliser ou ne pas permettre l'utilisation du four avec la porte ouverte. Effectuer les vérifications de sécurité suivantes sur tous les jours faisant l'objet d'un entretien avant d'activer la magnétron ou autre source micro-ondes, et effectuer les réparations selon le besoin :

1 Fonctionnement de l'interverrouillage 2 Fermeture appropriée des portes 3 Joint d'étanchéité et surfaces étanches (production d'arcs électriques, usure et autres dommages) 4 Dommages aux charnières et loquet ou leur desserrement 5 Signes de chute ou d'abus

• Avant de mettre sous tension le micro-ondes pour tout test de service ou inspection dans les compartiments générateurs de micro-ondes, vérifier le magnétron, le guide d'onde ou la ligne de transmission, et la cavité pour l'alignement, intégrité, raccordement approprié. • Tout composant défectueux ou mal réglé dans l'interverrouillage, moniteur, joint d'étanchéité de porte et système de génération et de transmission de micro-ondes doit être réparé, remplacé ou réglé selon les procédures décrites dans ce manuel avant que le four ne puisse être remis à son propriétaire.
• Une vérification de fuite de micro-ondes pour vérifier la conformité avec les normes de rendement fédérales doit être effectuée sur chaque four avant sa remise au propriétaire.

Attention

• L'unité est lourde et son déplacement exige au moins deux personnes ou encore un équipement approprié.
• Ne pas soulever l'appareil par la poignée de porte. Des parties cachées pourraient avoir des rebords tranchants. Redoublez de vigilance quand vous passez la main derrière ou sous l'appareil.

Avertissement

Avant l'installation, couper le courant au panneau de service. Verrouiller le panneau de service pour éviter que le courant ne soit accidentellement rétabli.

S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électricité), cet appareil doit être installé sur un circuit de dérivation séparé.

Installateur - Indiquer au propriétaire l'emplacement du disjoncteur ou du fusible. Identifier sa position pour pouvoir le retrouver facilement.

Avant l'installation, mettre l'appareil hors service au panneau de service. Verrouiller le panneau d'entrée d'électricité pour éviter que le courant ne soit accidentellement rétabli.

Assurez-vous que l'appareil est correctement installé et mis à la terre par un technicien qualifié.

L'installation, les raccordements électriques et la mise à la terre doivent être conformes à tous les codes locaux et régionaux applicables.

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduira le risque de choc électrique en offrant au courant électrique un fil d'évacuation.

Cet appareil doit être raccordé à un système de câblage métallique permanent avec mise à la terre ou un conducteur de mise à terre devrait être utilisé avec les conducteurs de circuit et raccordé au terminal de mise à la terre ou à la conduite sur l'appareil.

Avertissement

Une mise à la terre inadéquate peut entraîner un risque d'électrocution. Consultez un electricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre ou si vous avez des doutes quant à la qualité de mise à la terre.

Sécurité apparentée à l'équipement

Enlever le ruban adhésif et l'emballage avant d'utiliser l'appareil. Détruire l'emballage après avoir déballé l'appareil. Ne jamais laisser les enfants jouer avec les matériaux de conditionnement.

Ne jamais modifier ni altérer la configuration de l'appareil. Par exemple, ne pas retirer les pieds de nivellement, les panneaux, les couvercles de câblage ou les fixations/vis antibasculement.

Centrez l'appareil. Il doit y avoir un espace d'air de 3 / 16 po (5 mm) entre l'appareil et les caissons adjacent.

Codes et normes de sécurité

Cet appareil est conforme à la version la plus récente de l'une ou plusieurs des normes suivantes :

CAN/CSA C22.2 No. 150 - Fours à micro-ondes (Microwave Ovens) - UL 923 - Appareils de cuisson à micro-ondes (Microwave Cooking Appliances)

Il incombe à l'installateur de déterminer si des exigences et/ou normes additionnelles s'appliquent pour des installations spécifiques.

Avertissement

Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves.

Attention

Le non-respect de cet avertissement peut entraîner des blessures mineures ou modérées.

AVIS : Vous indique que des dommages à l'appareil ou aux biens peuvent survenir si vous ne respectez pas cet avertissement.

Remarque : Vous signale des informations importantes ou des conseils.

Terre de protection

Pour marquer les bornes destinées à être raccordées à un conducteur de protection extérieur contre les chocs électriques en cas de défaut d'isolement, ou pour marquer la borne de la terre de protection.

Charge lourde

Nécessite 2 personnes pour le déplacement.

Si l'information de ce guide n'est pas suivie exactement, il peut en résulter un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort.

Avertissement

Ne pas réparer, remplaçer ou retirer toute pièce de l'appareil à moins que cela ne soit spécifiquement recommandé par les manuels. L'installation, l'entretien ou un service inadéquat pourrait causer des blessures ou des dégâts matériels. Consulter ce manuel pour les directives d'utilisation. Toutes les fonctions qui ne peuvent pas être entretenues par l'utilisateur devraient être entretenues par un technicien qualifié.

Sécurité des micro-ondes

PRECAUTIONS À SUIVRE AVANT ET PENDANT L'ENTRETIEN POUR ÉVITER TOUT RISQUE D'EXPOSITION AUX MICRO-ONDES

• Ne pas utiliser ou ne pas permettre l'utilisation du four avec la porte ouverte. Effectuer les vérifications de sécurité suivantes sur tous les jours faisant l'objet d'un entretien avant d'activer la magnétron ou autre source micro-ondes, et effectuer les réparations selon le besoin :

1 Fonctionnement de l'interverrouillage 2 Fermeture appropriée des portes 3 Joint d'étanchéité et surfaces étanches (production d'arcs électriques, usure et autres dommages) 4 Dommages aux charnières et loquets ou leur desserrement

5 Signes de chute ou d'abus

• Avant de mettre sous tension le micro-ondes pour tout test de service ou inspection dans les compartiments générateurs de micro-ondes, vérifier le magnétron, le guide d'onde ou la ligne de transmission, et la cavité pour l'alignement, intégrité, raccordement approprié.
• Tout composant défectueux ou mal réglé dans l'interverrouillage, moniteur, joint d'étanchéité de porte et système de génération et de transmission de micro-ondes doit être réparé, remplacé ou réglé selon les procédures décrites dans ce manuel avant que le four ne puisse être remis à son propriétaire.
• Une vérification de fuite de micro-ondes pour vérifier la conformité avec les normes de rendement fédérales doit être effectuée sur chaque four avant sa remise au propriétaire.

Attention

L'unité est lourde et son déplacement exige au moins deux personnes ou encore un équipement approprié. - Ne pas soulever l'appareil par la poignée de porte. Des parties cachées pourraient avoir des rebords tranchants. Redoublez de vigilance quand vous passez la main derrière ou sous l'appareil.

Avertissement

Avant l'installation, couper le courant au panneau de service. Verrouiller le panneau de service pour éviter que le courant ne soit accidentellement rétabli.

S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électricité), cet appareil doit être installé sur un circuit de dérivation séparé.

Installateur - Indiquer au propriétaire l'emplacement du disjoncteur ou du fusible. Identifier sa position pour pouvoir le retrouver facilement.

Avant l'installation, mettre l'appareil hors service au panneau de service. Verrouiller le panneau d'entrée d'électricité pour éviter que le courant ne soit accidentellement rétabli.

Assurez-vous que l'appareil est correctement installé et mis à la terre par un technicien qualifié.

L'installation, les raccordements électriques et la mise à la terre doivent être conformes à tous les codes locaux et régionaux applicables.

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduira le risque de choc électrique en offrant au courant électrique un fil d'évacuation.

Cet appareil doit être raccordé à un système de câblage métallique permanent avec mise à la terre ou un conducteur de mise à terre devrait être utilisé avec les conducteurs de circuit et raccordé au terminal de mise à la terre ou à la conduite sur l'appareil.

Avertissement

Une mise à la terre inadéquate peut entraîner un risque d'électrocution. Consultez un electricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre ou si vous avez des doutes quant à la qualité de mise à la terre.

Sécurité apparentée concernant l'équipement

Enlever le ruban adhésif et l'emballage avant d'utiliser l'appareil. Détruire l'emballage après avoir déballé l'appareil. Ne jamais laisser les enfants jouer avec les matériaux de conditionnement.

Ne jamais modifier ni ALTERER la configuration de l'appareil. Par exemple, ne pas retirer les pieds de niveau, les panneaux, les couvercles de câblage ou les fixations/vis antibasculement.

Centrez l'appareil. Il doit y avoir un espace d'air de 3/16 po (5 mm) entre l'appareil et les caissons adjacent.

Codes et normes de sécurité

Cet appareil est conforme à la version la plus récente de l'une ou plusieurs des normes suivantes :

CAN/CSA C22.2 No. 150 - Fours à micro-ondes (Microwave Ovens) - UL 923 - Appareils de cuisson à micro-ondes (Microwave Cooking Appliances)

Il incombe à l'installateur de déterminer si des exigences et/ou normes additionnelles s'appliquent pour des installations spécifiques.

Outils et pièces nécessaires

• Tournevis à tête Torx
• Mèche de 1/8 po (3 mm) et perceuse Ruban à mesurer

Pièces comprises

Four à micro-ondes 2 vis Torx

Exigences électriques

Cet appareil nécessite un raccordement à un circuit dédié protégé de 208/240 V avec un disjoncteur proprement approuvé 20 A. Le circuit doit être correctement mis à la terre selon tous les codes applicables. Ce produit est fourni avec 1,8 m de câbles volants dans un conduit flexible qui sont installés en usine. Les couleurs des conducteurs sont :

L1: Rouge L2: Noir N: Blanc E: Vert/jaune

Instructions de conception

Sens d'ouverture de la porte non modifiable.

Distance corps du meuble - façade de la porte 178 (47 mm).

Distance corps du meuble - bord extérieur de la poignée de porte 334 (94 mm) (s'il s'agit de la poignée ajoutée, accessoire spécial).

Pour permettre l'ouverture de tiroirs latéraux, tenir compte du débordement avant, y compris de la poignée de porte.

Si une pose en angle est envisagée, tenir compte d'un angle minimum d'ouverture de la porte de.

Préparation des meubles

Les unités de cuisine doivent résister à des températures allant jusqu'à 195° F (90° C) et les façades des meubles adjacents jusqu'à 160° F (75° C).

Coupez les recoins du meuble avant d'insérer l'appareil. Retirez tous les copeaux, puisqu'ils peuvent affecter l'utilisation des composantes électriques.

Consultez les illustrations d'installation sur les pages suivantes.

Fixez le mobilier qui n'est pas déjà fixé au mur en utilisant une équerre de fixation disponible sur le marché.

Installez l'appareil à une hauteur qui permet tout de même de retirer facilement les accessoires.

Exigences générales concernant le meuble

Les exigences concernant le meuble dépendent du modèle à poser. Veuillez consulter le chapitre Dimensions pour obtenir des précisions sur votre modèle.

Tous les modèles exigent :

1 / 4 po (6,4mm) d'espace entre le cote de l'appareil et une portede caisson pour une installation a I'extremite d'une série de caissons. Le socle du meuble doit etre plat et doit pouvoir supporter le poids de I'appareil lorsqu'il est en service. Pour connaître le poids exact de votre modèle, consultez le chapitre Dimensions.

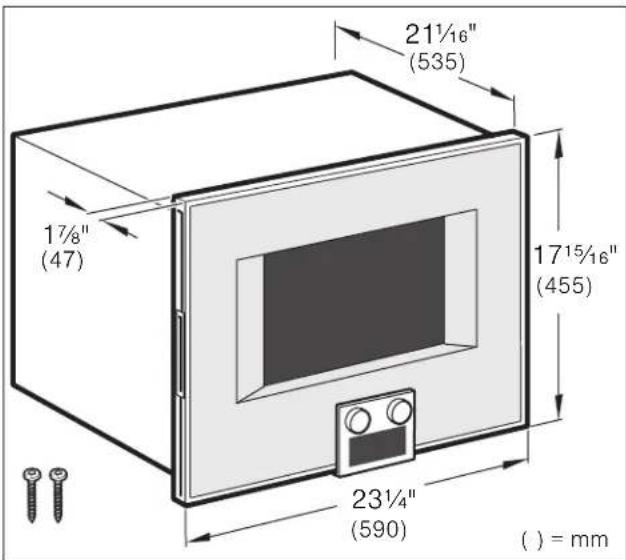

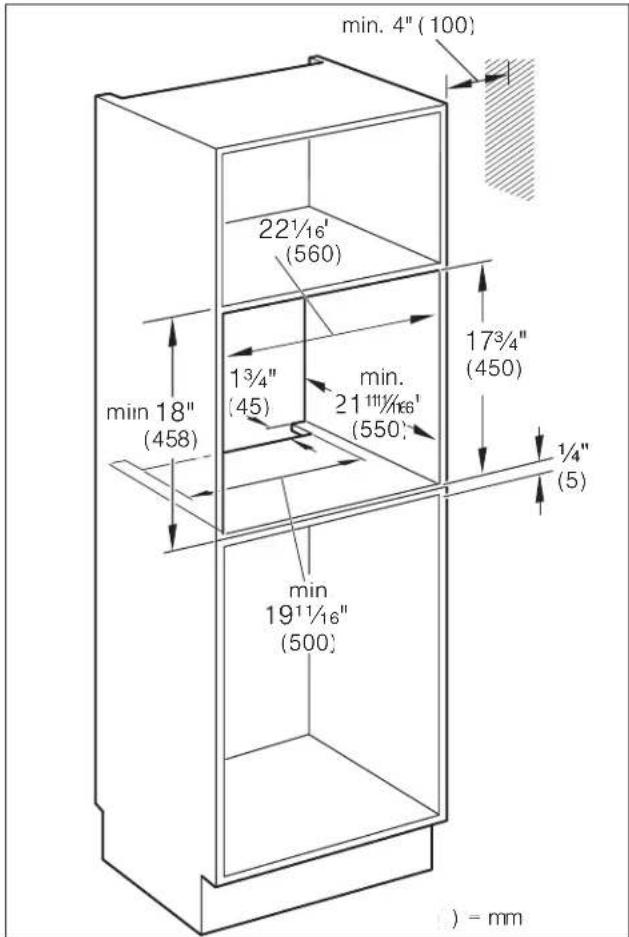

Dimensions pour les unités encastrées de 24 po (61 cm)

BM 450/451-710

Dimensions de l'appareil

Dimensions de la découverte des armoires

AVIS: La base du caisson doit être plate et capable de supporter un poids d'au moins 146 lb (66,2 kg).

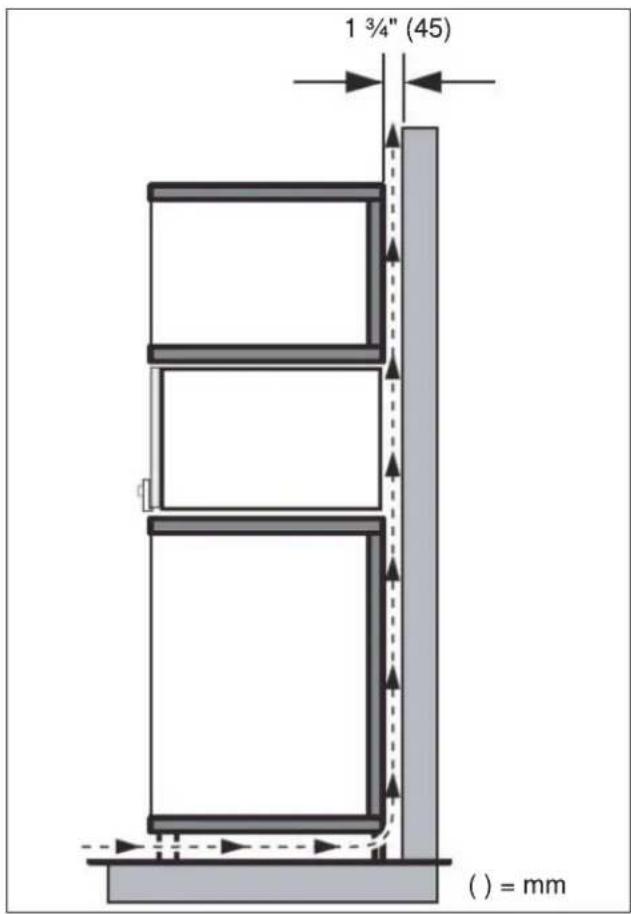

Exigences concernant la ventilation

• Découpe de ventilation dans la tablette intermédiaire de l'armoire intégrée : au moins 1 34 po par 1,65 pi (45 x 500 mm). Assurez-vous que l'air peut circuler derrière l'appareil en maintenant une distance minimale de 134 po (45 mm) entre le dos du meuble et le mur.

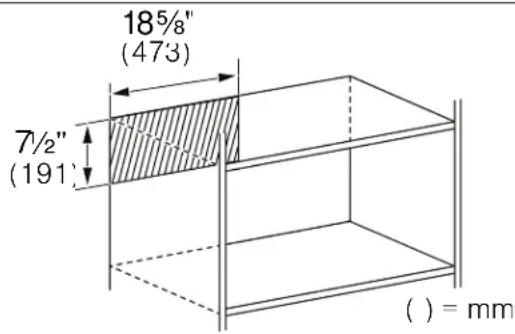

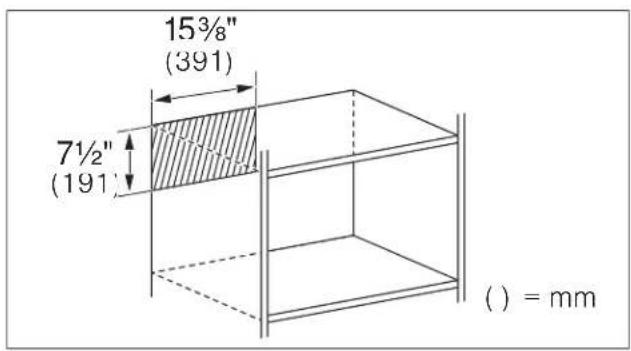

Zone de la prise de courant

La prise peut être située partout dans la zone ombrée. Dans toute la zone ombrée, la distance minimale entre l'appareil et le mur doit être de 1% po (45mm)

Dimensions pour les unités encastrées de 30 po (76 cm)

BM 484/485-710

Dimensions de l'appareil

Dimensions de la découverte armoire AVIS: La base du caisson doit être plate et capable de supporter un poids d'au moins 159 lb (72 kg).

Zone de la prise de courant

La prise peut être située partout dans la zone ombrée. Dans toute la zone ombrée, la distance minimale entre l'appareil et le mur doit être de 1% po (45mm)

Pour enlever l'emballage

AVIS: Pour éviter d'endommager le plancher, laissez l'unité dans la portion inférieure de l'emballage jusqu'au moment de le placer dans l'ouverture de l'armoire. Ne pas faire glisser l'unité sur le plancher.

Différents modèles utilisent des matériaux d'emballage différents. Les équerres de fixation peuvent être différentes. Les équerres de fixation demeurent dans la base de l'emballage.

1. Coupe les sangles sur l’extérieur de la boîte. 2. Retirez la boîte en carton. 3. Retirez tous les cartons et les supports en styromousse sur le dessus et les côtés. 4. Placez le micro-ondes devant les caissons où il sera installé.

Installation de l'appareil

Remarque: L'appareil est lourd. Pour l'insérer dans la démarche, faites-vous aider par une autre personne.

AVIS: Avant d'installer l'appareil, prendre soin de vérifier la dimension du coffret et les raccordements électriques.

Installation électrique

Le raccordement électrique de l'appareil doit être effectué par un electricien qualifié conformément aux codes de sécurité locaux et régionaux.

Avertissement

Ce produit fonctionnera seulement lorsque L1 et L2 sont alimentés en même temps. Si ce n'est pas le cas, le code d'erreur E300 sera affiché. Cet appareil devrait être installé avec un disjoncteur de branchement pour permettre à L1 et L2 d'être alimentés simultanément.

Modèle Connexion Circuit

		Exigences
BM 450 710	Câble de conduit à 4 fils	208 V,60 Hzou	20 A
BM 451 710
BM 484 710
BM 485 710
		240 V,60 Hz	20 A

Installez une boîte de connexions appropriée (non fournie). Le raccord de conduit doit être utilisé pour fixer correctement le conduit à la boîte de jonction.

Les 4 fils doivent être raccordés, même si une connexion à 3 ou 4 fils est utilisée.

Avertissement

Les codes locaux peuvent varier ; l'installation, les branchements électriques et la mise à la terre doivent se conformer à tous les codes locaux applicables.

Si les codes locaux autorisent la mise à la terre au moyen d'un point neutre d'alimentation électrique, connectez à la fois le fil neutre blanc et le fil de terre vert du four au fil d'alimentation électrique neutre.

La connexion de circuit terminal à 4 fils est recommandée, mais là où les codes le permettent, la connexion à 3 fils est acceptable.

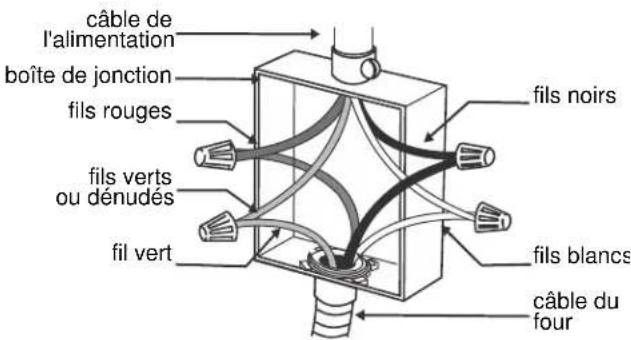

Neutre non mis à la terre

• Branchez le fil rouge du four au fil d'alimentation électrique rouge (fil sous tension).
• Branchez le fil noir du four au fil d'alimentation électrique noir (fil sous tension).
• Branchez le fil neutre blanc du four au fil d'alimentation électrique neutre blanc (non dénudé ou vert).
• Branchez le fil vert de mise à la terre du four au fil dénudé ou vert de mise à la terre de l'alimentation électrique.

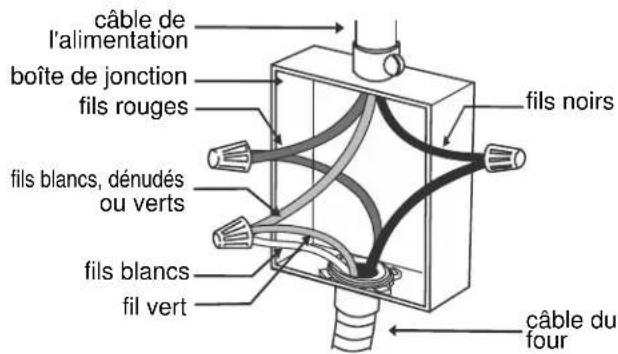

Neutre mis à la terre

• Branchez le fil rouge du four au fil rouge dans la boîte de jonction.
• Branchez le fil noir du four au fil noir dans la boîte de jonction.
• Branchez le fil vert de mise à la terre et le fil blanc du four au fil blanc, vert ou dénudé mis à la terre dans la boîte de jonction.

Le câble de conduit pivote à l'endroit où il est branché au four.

Pour assurer l'entretien de l'appareil, le conduit flexible ne doit pas être raccourci et devrait être acheminé de façon à permettre un retrait temporaire du four.

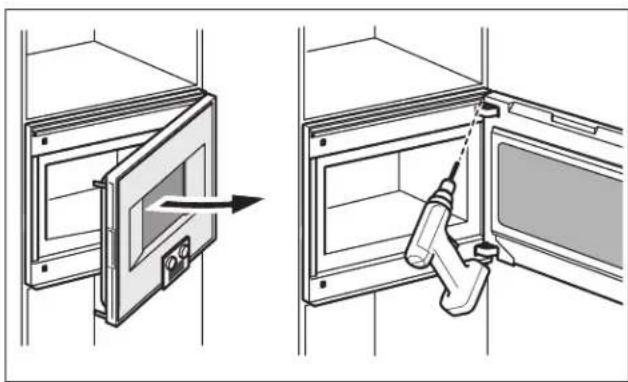

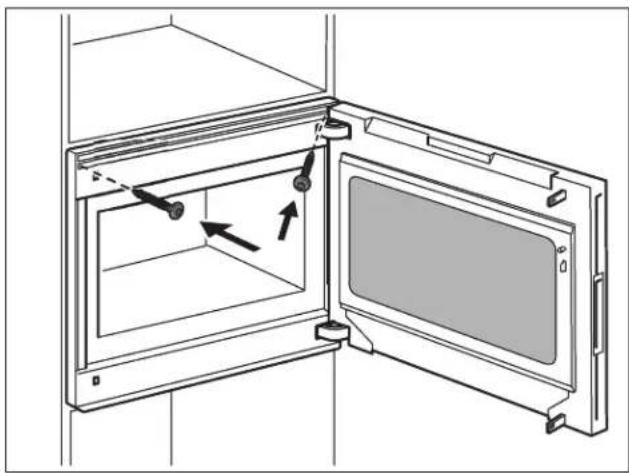

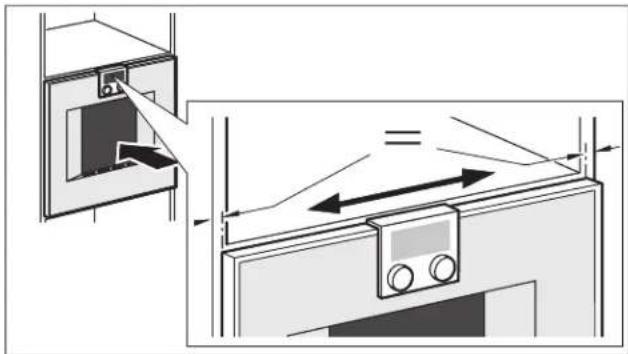

Fixation à l'armoire

En l'absence de tablette au-dessus de l'appareil, fixez l'appareil pour l'empêcher de basculer quand la porte est ouverte.

1 Évitez de couder ou de coincer le câble de raccordement ou de l’acheminer sur des bords tranchants. 2 Centrez l’appareil. Il doit y avoir un espace d’air de 3 / 16 po (5mm) entre l’appareil et les caissons adjacents.

3 Avec un niveau à bulle, ajustez l'appareil de sorte qu'il soit parfaitement de niveau. 4 Ouvrez la porte de l'appareil et préférez les trous pour les vis.

5 Visez l'appareil en place.

Avertissement

Avant de brancher un cordon électrique pour un raccordement permanent ou de mettre sous tension la source d'alimentation, vérifie que toutes les commandes sont à la position OFF (Arrêt).

Mettre le disjoncteur en circuit.

Vérifier que les éléments fonctionnent correctement.

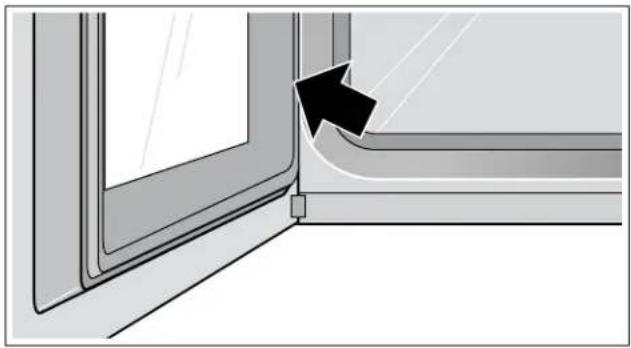

Dépose

1. Mettre l'appareil hors tension. 2. Desserer les vis de fixation. 3. Soulever légèrement puis tirer entièrement l'appareil.

Si vous appareil doit être réparé, notre service après-vente est à votre disposition. Nous trouvons tous une solution adaptée, y compris pour éviter les visites inutiles de techniciens.

Lors de votre appel, indiquez le numéro du produit (n^) et le numéro de série (n^) afin que nous puissions vous donner une réponse précise. La plaquette d'identification comptant ces nombres se trouve sur le dessous de l'appareil. Pour ne pas avoir à chercher longtemps en cas de besoin, vous pouvez inscrire ici les références de l'appareil et le numéro de téléphone du service après-vente.

N°EN°FD

Service après-vente

N'oubliez pas qu'en cas de fausse manoeuvre, la visite d'un technicien après-vente n'est pas gratuite, même pendant la garantie.

Vous trouvez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Demande de réparation et conseils en cas de dysfonctionnement

CA8774424436
