AA200816 - Hotte GAGGENAU - Notice d'utilisation et mode d'emploi gratuit

Marque	Gaggenau
Modèle	AA200816
Type de produit	Hotte aspirante de cheminée
Installation	Suspendue au plafond ou montée murale
Mode d'évacuation	Recyclage avec filtre à charbon actif
Filtre à charbon actif	Inclus, à remplacer tous les ans
Matériau	Acier inoxydable (estimation)
Couleur	Inox brossé (estimation)
Dimensions (L x P x H)	90 cm x 50 cm x 60-100 cm (ajustable)
Poids	Environ 20 kg
Alimentation électrique	220-240 V, 50/60 Hz
Puissance d'extraction	600 m³/h (estimation)
Niveau sonore	~50 dB (estimation)
Éclairage	LED (estimation)
Commandes	Boutons mécaniques ou tactiles (estimation)
Sécurité	Fixation sécurisée requise, arêtes vives
Entretien courant	Nettoyage des filtres métalliques et changement filtre charbon
Réparabilité	Pièces détachées disponibles
Garantie	2 ans (standard)
Contenu de l'emballage	Hotte, modules de recyclage, capots de cheminée, flexible, colliers, filtres

FOIRE AUX QUESTIONS - AA200816 GAGGENAU

Comment installer la hotte AA200816 ?

Suivez la notice de montage fournie. Fixez d'abord le châssis-support supérieur au plafond, puis vissez le module de recyclage et les cornières de retenue. Raccordez le flexible d'air entre le module et la hotte. Montez ensuite le châssis-support inférieur et la hotte, puis mettez en place le filtre à charbon actif et les capots de cheminée. Portez des gants pour éviter les blessures.

Quel est le mode d'emploi pour le recyclage ?

En mode recyclage, l'air est filtré par un filtre à charbon actif avant d'être renvoyé dans la pièce. Assurez-vous que le filtre est en place (retirez le film protecteur). Le module de recyclage doit être installé au plafond et raccordé à la hotte via un flexible.

À quelle fréquence faut-il changer le filtre à charbon actif ?

Remplacez le filtre à charbon actif une fois par an pour une utilisation normale de 1 à 2 heures par jour. Les filtres usagés peuvent être jetés avec les ordures ménagères car ils ne contiennent pas de substances nocives.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques (non mentionnés dans la notice, mais généralement présents) se nettoient au lave-vaisselle ou à la main avec de l'eau savonneuse. Laissez-les sécher complètement avant de les remettre en place.

La hotte peut-elle être utilisée en évacuation extérieure ?

La notice mentionne un flexible d'air, ce qui permet une évacuation extérieure. Toutefois, le manuel fourni se concentre sur le mode recyclage. Pour une installation en évacuation, consultez la notice de montage complète.

Quelles sont les précautions de sécurité ?

Lisez attentivement le manuel avant utilisation. Assurez-vous que tous les éléments de fixation sont solidement montés pour éviter la chute de l'appareil. Portez des gants lors de l'installation en raison des arêtes vives. Ne laissez pas les enfants jouer avec les emballages (risque d'asphyxie). Ne pliez pas le câble d'alimentation.

Comment fixer le module de recyclage au plafond ?

Le châssis-support supérieur doit être monté au plafond. Vissez le module de recyclage sur ce châssis, puis fixez les deux cornières de retenue. Assurez-vous que le flexible est correctement raccordé et tendu.

Que faire si la hotte fait du bruit ?

Vérifiez que le flexible d'air n'est pas plié ou obstrué. Assurez-vous que les filtres sont propres et bien en place. Si le bruit persiste, contactez le service après-vente Gaggenau.

Comment monter les capots de cheminée ?

Après avoir installé la hotte et le module de recyclage, positionnez les capots en les inclinant et poussez-les légèrement vers le haut. Les évidements doivent passer par-dessus les axes de sécurité. Réunissez les capots jusqu'à ce qu'ils s'encliquettent. Les ouies du capot intérieur doivent regarder vers le bas.

Où trouver les pièces de rechange ?

Les pièces de rechange pour la hotte Gaggenau AA200816 sont disponibles auprès du service client Gaggenau ou chez les revendeurs agréés. Utilisez le numéro de modèle pour identifier les pièces.

MODE D'EMPLOI AA200816 GAGGENAU

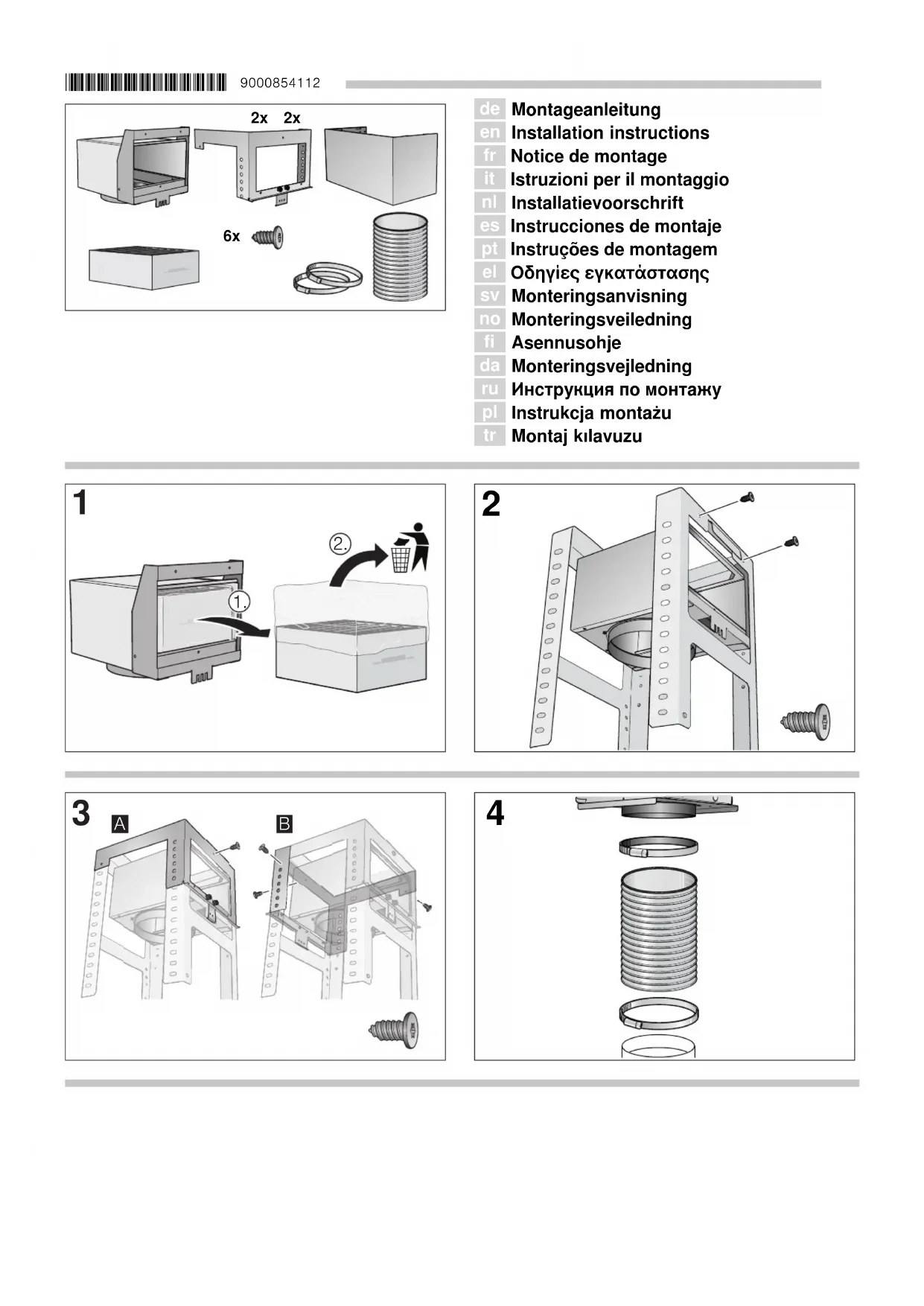

de Montageanleitung
en Installation instructions
fr Notice de montage
it Istruzioni per il montaggio
nl Installatievoorschrift
es Instrucciones de montaje
pt Instruções de montagem
el Μθηγίες εύκατασταοης
sv Monteringsanvisning
no Monteringsveiledning
fi Asennusohje
da Monteringsvejledning
ru Иструкцию мо монтуку
pl Instrukcja montazu
tr Montaj kīlavuzu

de

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Risque de blessure!

Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sure.

Des pieces à l'intérieur de l'appareil peuvent partager des ariétés vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le cable d'alimentation.

Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jour avec les matériaux d'emballage.

Installation

Remarque: Pour le montage du module de recyclage le chassis-support supérieur de la hotte doit être monté au plafond (voir "Notice de montage de la hotte").

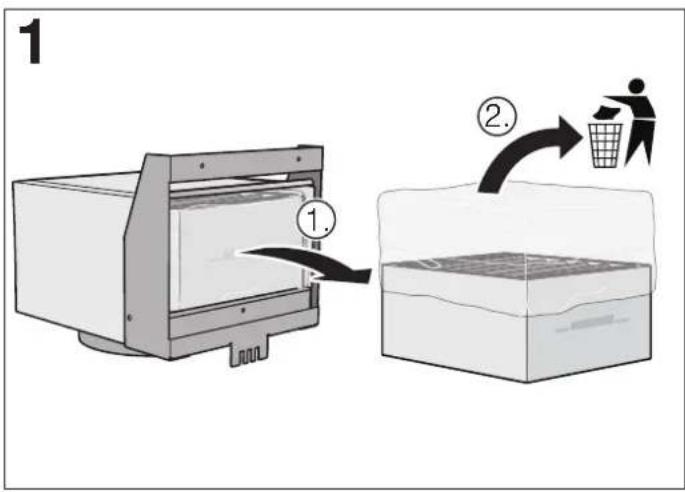

Retirer le filtre à charbon actif et enlever le film - fig. 1.

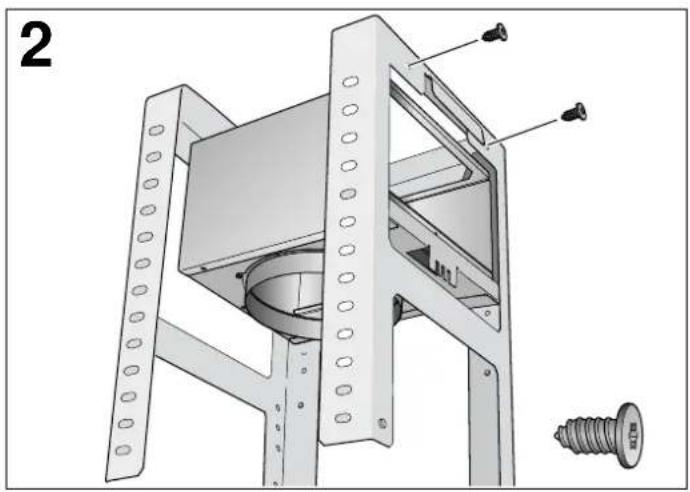

Visser le module de recyclage au chassis-support supérieur - fig. 2.

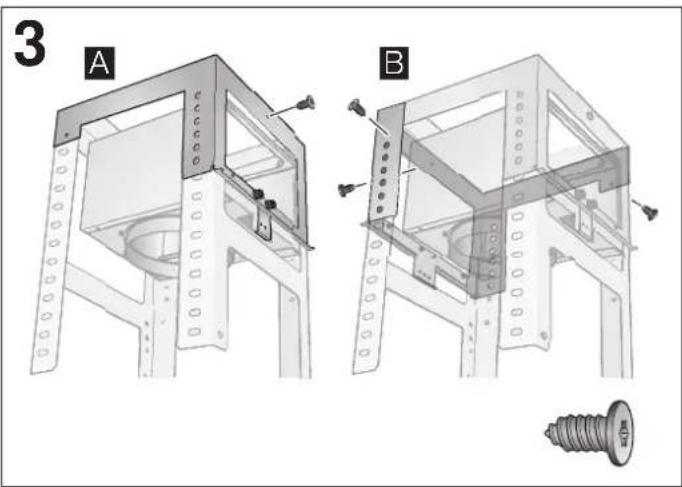

Visser les deux cornières de retenue au chassis-support supérieur - fig. 3.

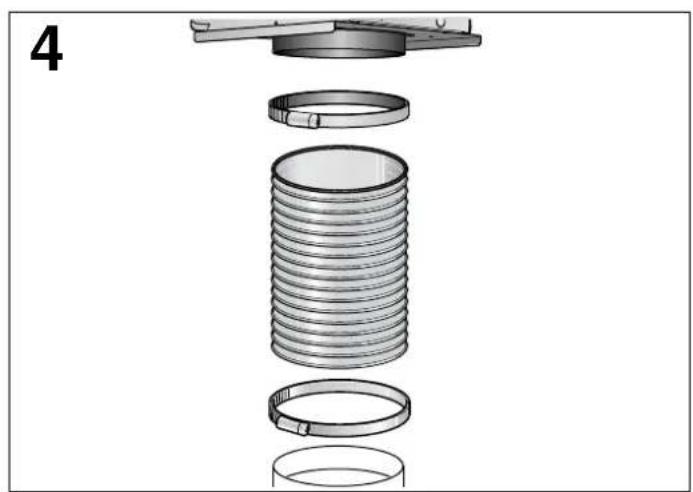

Fixer le flexible avec les deux colliers au module de recyclage et au manchon d'air de la hotte. Le flexible doit etre tendu,le raccourcir si necessaire -fig.4.

Remarque : Pour la jonation des tuyaux, le chassin-support inférieur et la hotte doivent etre montes (voir "Notice de montage de la hotte")

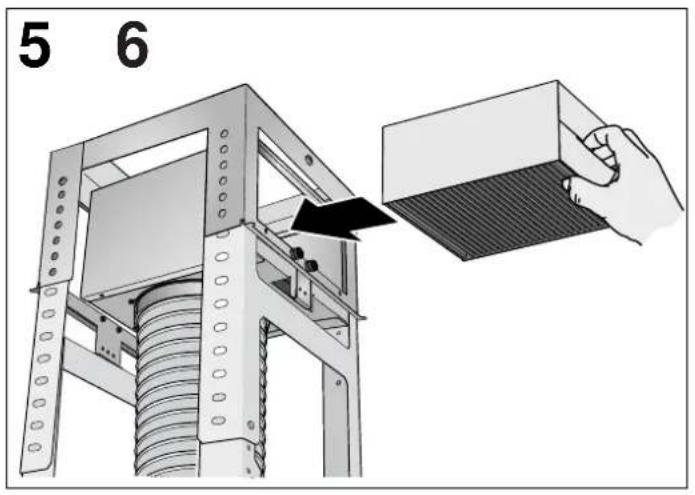

• Mettre en place le filtré à charbon actif - fig. 5.

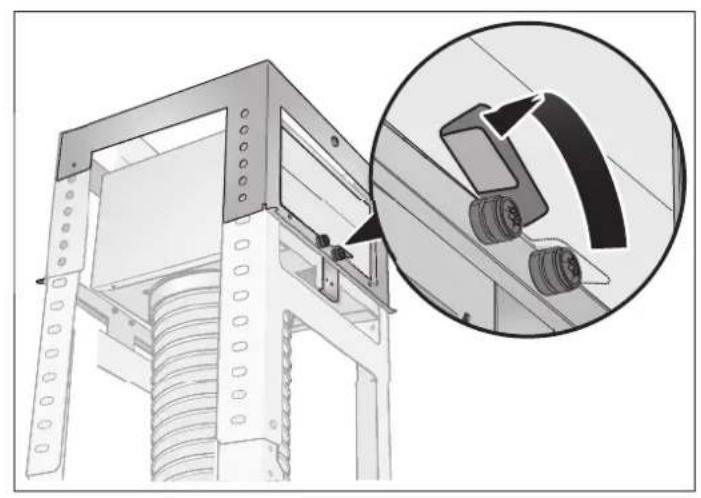

  Rabattre l'etrier - fig. 6.
  Monter les capots de cheminée (voir "Notice de montage de la hotte aspirante"). Les ouies du capot interieur de cheminée regardent vers le bas.

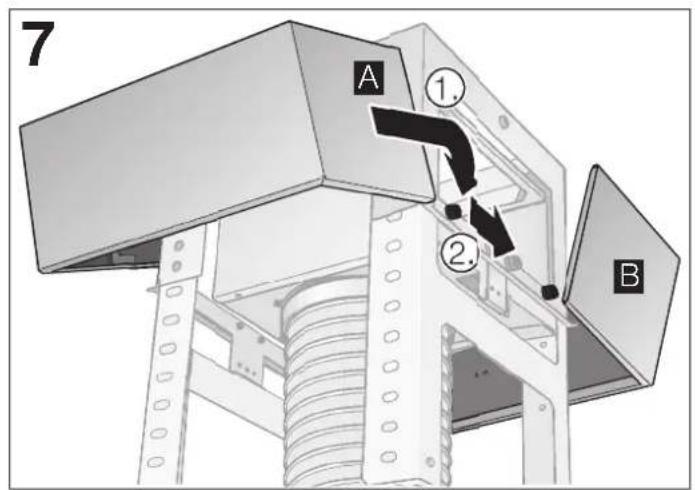

  Positionner les capots en les inclinant et les pousser légérément vers le haut. Les évidements des capots doivent être passés par-dessus les axes des sécurité (1.) - fig. 7. Réunir les capots jusqu'à ce qu'ils s'encliquettent perceptiblement (2.) - fig. 7.

Filtre à charbon actif pour le mode recyclage

Les filtres à charbon actif retiennent les substances lorsque la hotte recycle l'air. Changez le filtré à charbon actif 1 fois par an pour une hotte fonctionnant normalement (1 à 2 heures par jour).

Remarque: Les filtres à charbon actif ne contiennent aucune substance nocive et peuvent être mis à la poubelle des ordures menagères.
