MODE D'EMPLOI DE24401 SIEMENS
Instructions de montage
Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.
La partie avec les illustrations figure au milieu de la notice d'utilisation.
Consignes de sécurité
DANGER ÉLECTRIQUE! En cas d'erreur, déconnectez immédiatement la tension du secteur.
Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Un installer et autorise à raccorder et à mettre en marche le chauffe-eau instantané.
N'ouvre jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.
Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributeurs d'électricité et d'eau et applicables dans votre localité.
Le chauffe-eau instantané est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.
l'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer.
Exemples d'eau mises à la terre peuvent simuler la présence d'un fil de terre.
Fin de respecter les prescriptions de sécurité applicables, l'installation doit composer un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3mm minimum.
Le chauffe-eau est conçu uniquement pour fonctionner en circuit fermé (résistant à la pression).
La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).
Ne raccorder le chauffe-eau instantané qu'à une conduite d'eau froide.
Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
Installez le chauffe-eau uniquement dans un local exempt de gel.
Avant le montage, mettez le câble d'alimentation électrique hors tension et coupez l'arrivée d'eau!
Procédez d'abord au raccordement de l'eau, puis au raccordement électrique.
Ratiguez dans la paroi arrière uniquement les ouvertures nécessaires au montage. Si vous refaites le montage, bouchez les ouvertures inutilisées afin de les rendre étanches.
Une fois le montage terminé, les pièces électroconductrices doivent être impossibles à toucher.
Montage
Déballage/enlèvement du capot
Déballez l'appareil et vérifiez s'il n'a pas subi de dégâts pendant le transport.
Déballez l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.
II. Préparation du montage
Important: N'utilise que le kit de montage joint. Les tubulures de raccordement d'eau livrées doivent être imperativement montées!
Coupez l'arrivée d'eau. Le raccord électrique (cable de raccordement) doit être sans tension. Dévissez ou désenclenchez les fusibles.
Montage mural
Le chauffe-eau instantané doit être solidement monté contre le mur. Fixez-le, le cas échéant, au moyen des vis de réglage inférieures.
Écart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.
La gaine doit bien enserrer le cordon d'alimentation. Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l'eau.
IV. Raccordement de l'eau
Le chauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d'eau chaude et rincer l'appareil 1 minute avec un début d'au moins 6 litres d'eau.
v. Branchement électrique/montage
La borne de branchement au secteur peut être montée en haut ou en bas. La gaine du câble d'alimentation doit pénétrer au moins de 40mm dans l'appareil.
Mise en service/informations supplémentaires
Première mise en service
Réenclencher les fonctions.
régler la température.
Purge de démarrage: ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite à chauffer (sécurité).
Astuce: si l'appareil ne démarre pas en raison d'un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.
En cas d'une pression de conduite d'eau faible, retirez le limiteur de début (voir Fig. A).
Expliqué à l'utilisateur le fonctionnement du chauffe-eau instantané.
Si votre installation domestique présente une pression d'eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enlevez le limiteur de débit.
Commutation prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à accumulation:
Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (accessoires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptés les relais de délestage électroniques, peuvent partager des fonctions erronées.
Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée.
Affichage de statut sur l'appareil
| DEL | Statut de l'appareil |
| Désactivée | Désactivé |
| Allumée | Mise en service |
| Clignotement lent (1/s) | L'appareilCHAUFFE |
| Clignotement rapide (4/s) | La température régée n'est pas obtenue (le débit d'eau pour la puissance de raccordement est trop élevé). |
Le crible en aval du clapet anti-retour est bouché. Retirer le crible et le nettoyer ou le décalcifier. Voir Fig. E 1-3.

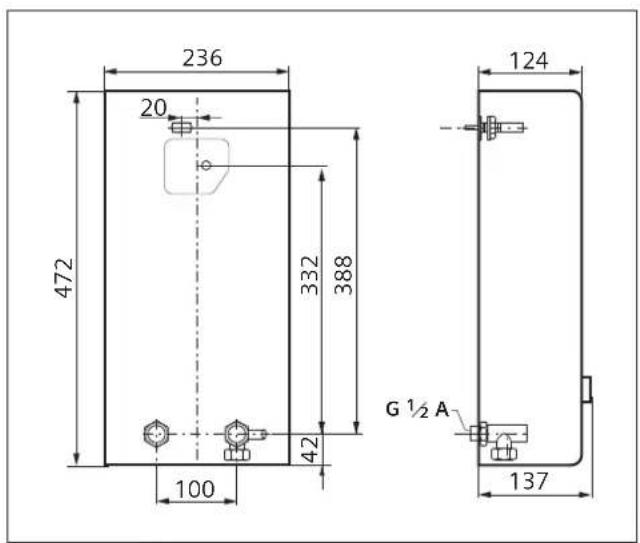

Données techniques
| DE 18401 DE 2 | 1401 DE 24401 | DE 27401 | |||
| Puisance nominale | [kW] 18 21 | 24 27 | |||
| Tension nominale | [V] 400 400 | 400 400 | |||
| Protection par fusibles | [A] 32 32 40 | 40 | |||
| Section de cable minimale | [mm²] | 4 | 4 | 6 | 6 |
| Débit d'eau chaude pour puissance nominale pour une augmentation de température de | |||||
| 12 °C à 38 °C [l/min] 9,9 11,6 13,6 13,9 | |||||
| 12 °C à 60 °C [l/min] 5,4 6,3 7,2 7,6 | |||||
| Débit à l'enclenchement | [l/min] 2,6 2 | 6 2,6 2,6 | |||
| Pression d'écoulement à l'enclenchement * | [MPa (bar)] | 0,025 (0,25) | 0,025 (0,25) | 0,025 (0,25) | 0,025 (0,25) |
| Rayon d'action dans l'eau Résistance électrique spécifique à 15 °C | [Ωcm] | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 |
| Pression nominale | [MPa (bar)] | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) |
| Température maximale admissible à l'entrée | [°C] | 20 20 20 20 | |||
| Impédance de secteur maximal sur le lieu de raccordement | [Ω] | ≤ 0,400 | ≤ 0,400 | ≤ 0,400 | ≤ 0,400 |
- Lui ajouter la perte de pression au mitigeur
Accessoires spéciaux
Tuyauterie de montage en kit BZ 45U20 : permet d'utiliser le chauffe-eau sous l'évier Commutateur prioritaire (relais de délestage brusque) BZ 45L20 : pour l'exploitation avec commutation prioritaire Kit de montage BZ 45K23 : pour une installation sur crépi
Notice d'utilisation
Avant d'utiliser cet appareil, lisez attentivement cette notice d'utilisation!
Consignes de sécurité
et appareil est conçu pour une utilisation ménagère ou pour des applications apparentées à des tâches ménagères non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hôtels et d'aménagements d'habits similaires.
DANGER ÉLECTRIQUE! En cas d'erreur, déconnectez immédiatement la tension du secteur.
Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Seul un installateur est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.
Les réparations ne doivent être effectuées que par un spécialiste afin d'éviter les dangers.
Installer le chauffe-eau instantané que dans un local exempt de gel.
L'utilisation de cet appareil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes, ainsi qu'aux enfants, hormis s'ils sont surveillés ou s'ils ont été instruits en regard de l'utilisation de l'appareil par une personne qui est responsable de leur sécurité.
Enir les enfants éloignés de l'appareil. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
Le mitigeur et le tuyau d'eau chaude peuvent venir chauds.
En cas de panne, désenchainer immédiatement les fusibles. En présence d'une non-étanchéité sur l'appareil, fermer immédiatement la conduite d'eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.
Votre nouvel appareil
Le chauffe-eau à commande électronique réchauffe l'eau circulant dans l'appareil
Utilisation de l'appareil
La température de l'eau chaude peut être régée en continu sur le chauffe-eau à commande électronique:
réglement pour un lavabo réglement pour une douche
Pour obtenir des températures élevées ou des débits importants, si une batterie thermostatique est mise en œuvre, il est recommandé de choisir les réglages suivants:
nettoyage de la vaisselle
nettoyage des sols
Robinet d'eau chaude ouvert.
L'appareil se met en marche et chauffe l'eau lorsque le robinet d'eau chaude est ouvert. Fermez le robinet d'eau et l'appareil s'éteint à nouveau. La température de l'eau à la sortie varie en fonction d'une éventuelle modification de la température de l'eau à l'entrée.
Pour hausser la température de l'eau
Si la température de l'eau n'est pas suffisamment élevée lorsque le robinet est complètement ouvert, cela indique que le débit d'eau qui traverse le chauffe-eau est plus important que celui que la puissance du chauffe-eau permet de chauffer. Pour obtenir une eau plus chaude, il convient dans ce cas de fermer quelque peu le robinet pour réduire le débit.
Mise en service suite à une coupure d'eau
Mettre l'appareil sans tension (débrancher les fusibles dans l'installation domestique).
Ouvrez le robinet d'eau chaude jusqu'à ce que l'air se soit échappé de la conduite.
Réenclencher les fusibles.
L'appareil est prêt à fonctionner.
Économies d'énergie
Régler la température de l'eau chaude directement au niveau du chauffe-eau.
L'addition d'eau froide lorsqu'la température de l'eau fournie par l'appareil est trop élevée constitue un gaspillage inutile d'eau et d'énergie.
La température d'exploitation la plus rentable pour l'appareil est de 40°C (position du sélectionneur de température).
Nettoyage
Essuyez l'appareil uniquement avec un chiffon humide. N'utilisez aucun détergent abrasif ou récurant.
Si vous contactez le service après-vente, veuillez indiquer le n° E et le n° FD de votre appareil. Vous trouverez les numéros sur le côté intérieur du couvercle de commande rabattable du chauffe-eau instantané.
En cas de panne que faire?
Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent mineure. Veuillez contrôler si la panne peut être éliminée d'elle-même en vous basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisez ainsi des frais.
| Panne Cause Remède Qui? | |||
| Débit trop faible de l'eau. Le crible du robinet d'eau ou de la pomme de douche est bouché. | Retirer le crible et le nettoyer ou le décalcifier. | Client | |
| Le crible du bloc chauffant est bouché. | Faire nettoyer le crible par un technicien spécialisé. | Technicien spécialisé | |
| Le crible en aval du clapet anti-retour est bouché. | Retirer le crible et le nettoyer ou le décalcifier. | Technicien spécialisé | |
| La température de l'eau régée n'est pas obtenue. | Le chauffe-eau instantané est raccordé à un mélangeur d'évier à thermostat. | Régler la température sur le chauf-fe-eau instantané à « max ». | Client |
| La limite de puissance est obtenue. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible. | Réduire le débit sur le robinet d'eau. | Client | |
| Par un technicien spécialisé : baisser régier le débit via une sou-pape d'équerre. Contrôler le limiteur de débit ou utiliser un plus petit | Technicien spécialisé | ||
| L'eau n'est pas suffisamment chaude. | Le fusible dans l'installation domestique s'est déclenché. | Contrôler le fusible dans l'installation domestique. | Client |
| Le coupe-circuit automatique de l'appareil s'est déclenché. | Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé. Contrôler la température d'arrivée permise. | Technicien spécialisé | |
| La limite de puissance est obtenue. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible. | Par un technicien spécialisé : baisser régier le débit via une sou-pape d'équerre. Contrôler le limiteur de débit ou utiliser un plus petit | Technicien spécialisé | |
| De l'eau froide coule brièvement. La | détection d'air dans l'appareil détecte de l'air dans l'eau et déconnecte brièvement la puissance chauffante. | Le chauffe-eau instantané se met en marche automatiquement après quelques secondes. | Automa-tique du chauffe-eau instantané |
| Hivérisation : La température de sortie désirée n'est plus obtenue en hiver. | La température d'arrivée a baisse. Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte. | Client | |
| L'appareil ne démarre (chauffe) pas, aucune eau chaude ne coule. | Panne de courant ou première mise en service. | Purge de démarrage : ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite àCHAUFFER (sécURITY).Si l'appareil ne démarre pas en raison d'un débit trop faible, reTI-rer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus. | Client |
Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.
Élimination
Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils ÉLECTRONIQUES et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收。请注意，最后部分似乎不完整或被错误地翻译了。根据指示，我不能进行任何发明或补充，所以我将保留原文的不完整性。如果你需要进一步的帮助，请告知。
S'informer auprès du revendeur sur la procédure actuelle de recyclage.
Garantie
Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil fournira les modalités de garantie sur simple demande de votre part.
En cas de recours en garantie, veuillez vous munir de la preuve d'achat.
