Type de produit	Réfrigérateur-congélateur indépendant
Marque	Siemens
Modèle	KA62DS51
Alimentation électrique	220-240 V, 50 Hz, 10-16 A
Fluide réfrigérant	R600a (inflammable)
Poids (modèle avec distributeur)	143 kg
Catégories climatiques	SN (+10 à 32 °C), N (+16 à 32 °C), ST (+16 à 38 °C), T (+16 à 43 °C)
Températures recommandées	Congélateur -18 °C, Réfrigérateur +4 °C, Bac fraîcheur +2 °C
Capacité de congélation maximale	Indiquée sur la plaque signalétique
Fonctions spéciales	Supercongélation, Superréfrigération, Mode Sabbat, Mode Vacances, Minuteur, Eco, Quick Ice
Distributeur d'eau et glaçons	Eau réfrigérée, glaçons, glace pilée
Filtre à eau	Cartouche filtrante (à changer tous les 6 mois)
Bac fraîcheur	Réglable 0 °C / +2 °C / +4 °C

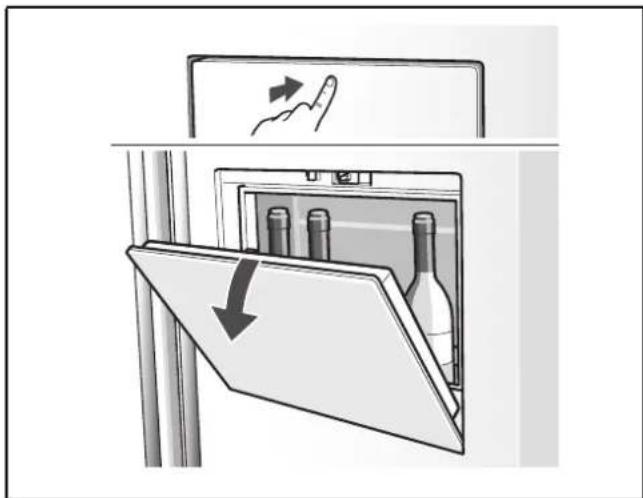

Minibar	Accès aux boissons sans ouvrir la porte
Éclairage	LED (remplacement par SAV)
Nettoyage	Chiffon doux, eau tiède, produit vaisselle pH neutre ; pas de nettoyeur vapeur
Dégivrage	NoFrost automatique pour le congélateur ; réfrigérateur automatique
Sécurité	Fluide inflammable ; ne pas utiliser d'appareils électriques à l'intérieur ; ne pas nettoyer à la vapeur
Réparations	Réservées au fabricant ou SAV ; pièces d'origine obligatoires
Autodiagnostic	Fonction intégrée pour détecter les défauts
Démontage des portes	Possible par le SAV uniquement
Garantie	Voir carnet de garantie

FOIRE AUX QUESTIONS - KA62DS51 SIEMENS

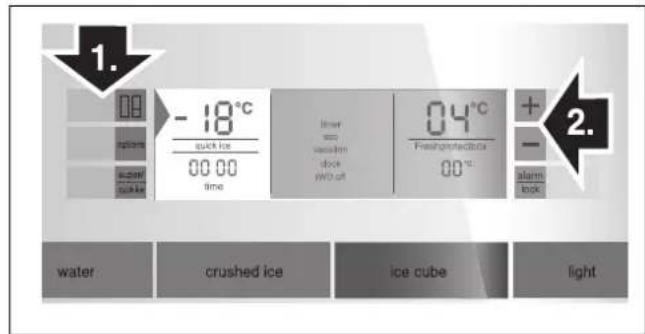

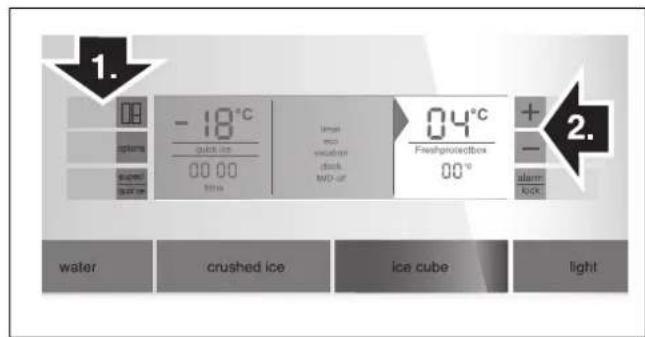

Comment régler la température du réfrigérateur ?

Appuyez sur la touche select jusqu'à ce que la flèche pointe sur la zone souhaitée (congélateur, réfrigérateur ou bac fraîcheur). Utilisez ensuite les touches + ou - pour régler la température. Les températures recommandées sont -18 °C pour le congélateur, +4 °C pour le réfrigérateur et +2 °C pour le bac fraîcheur.

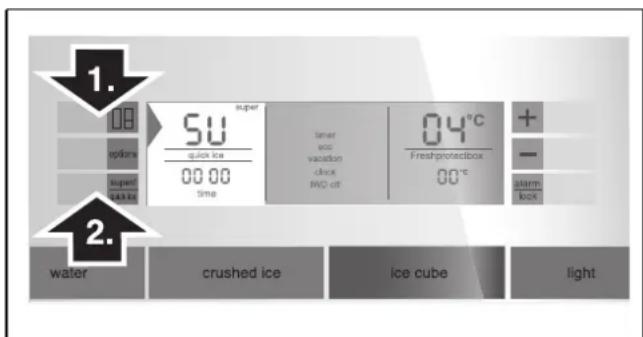

Comment activer la supercongélation ?

Appuyez sur la touche select jusqu'à ce que la flèche pointe sur le compartiment congélateur. Appuyez ensuite sur la touche super/quick ice. L'affichage montre SU et super. La supercongélation se désactive automatiquement après 2,5 jours.

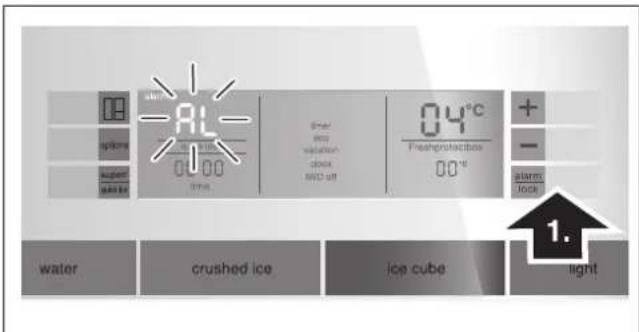

Que faire en cas d'alarme sonore ?

L'alarme peut être une alarme de porte (si la porte reste ouverte plus d'une minute) ou une alarme de température (si la température est trop élevée). Appuyez sur la touche alarm/lock pour désactiver le signal sonore. Vérifiez que les portes sont bien fermées et que les produits ne bloquent pas la circulation d'air.

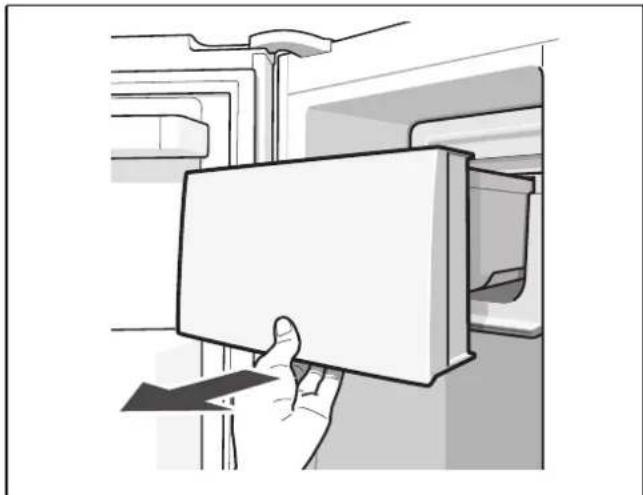

Comment nettoyer le bac à glaçons ?

Retirez le bac à glaçons (attention : il est lourd !). Videz-le et nettoyez-le à l'eau tiède. Séchez-le bien ainsi que la vis sans fin de transport pour éviter que les glaçons ne collent. Replacez le bac en poussant jusqu'à ce qu'il s'enclenche.

Comment changer le filtre à eau ?

Lorsque le message filter change s'affiche (au bout de 6 mois), retirez l'ancienne cartouche et insérez une nouvelle cartouche de rechange (réf. 9000 225 170 ou 9000077104). Rincez le circuit en prélevant quelques litres d'eau par le distributeur. Réactivez la fonction filter change via le bandeau de commande.

Puis-je utiliser un nettoyeur vapeur pour nettoyer l'intérieur ?

Non, l'utilisation d'un nettoyeur vapeur est strictement interdite. La vapeur peut atteindre des pièces électriques et provoquer un court-circuit ou une électrocution. Utilisez un chiffon doux, de l'eau tiède et un produit vaisselle neutre.

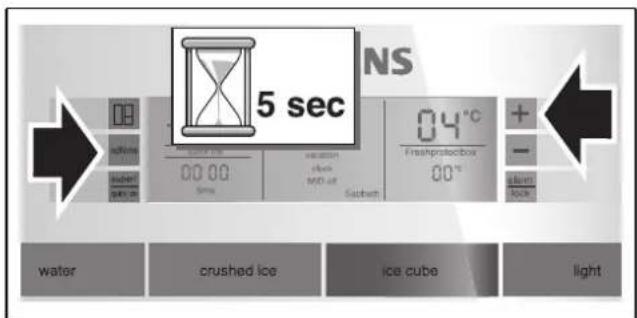

Comment activer le mode Sabbat ?

Appuyez simultanément pendant 5 secondes sur les touches option et +. Le mode Sabbat désactive les signaux sonores, l'éclairage et rend les touches inopérantes (sauf option et +). Pour désactiver, répétez la même manipulation.

Que faire si l'éclairage ne fonctionne plus ?

Vérifiez d'abord que l'interrupteur d'éclairage n'est pas coincé. Si l'éclairage est toujours éteint, il s'agit probablement d'une ampoule LED défectueuse. Son remplacement doit être effectué par le service après-vente ou un spécialiste agréé.

Comment lancer l'autodiagnostic ?

Éteignez l'appareil pendant 5 minutes, puis rallumez-le. Appuyez simultanément pendant 5 secondes sur les touches option et select. Si un code E.. s'affiche, contactez le service après-vente. Pour terminer l'autodiagnostic, répétez la même manipulation.

Quels produits ne doivent pas être congelés ?

Ne congelez pas les laitues, radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème fraîche et mayonnaise. Ces produits ne supportent pas la congélation.

MODE D'EMPLOI KA62DS51 SIEMENS

Appareil indépendant

fr Notice de montage et d'utilisation

Consignes de sécurité et averissements 58

Conseil pour la mise au rebut 60

Étendue des fournitures 60

Installation de l'appareil 60

Cotes d'encombrement 62

Angle d'ouverture des portes 62

Ajuster I'appareil 63

Branchement de l'appareil 63

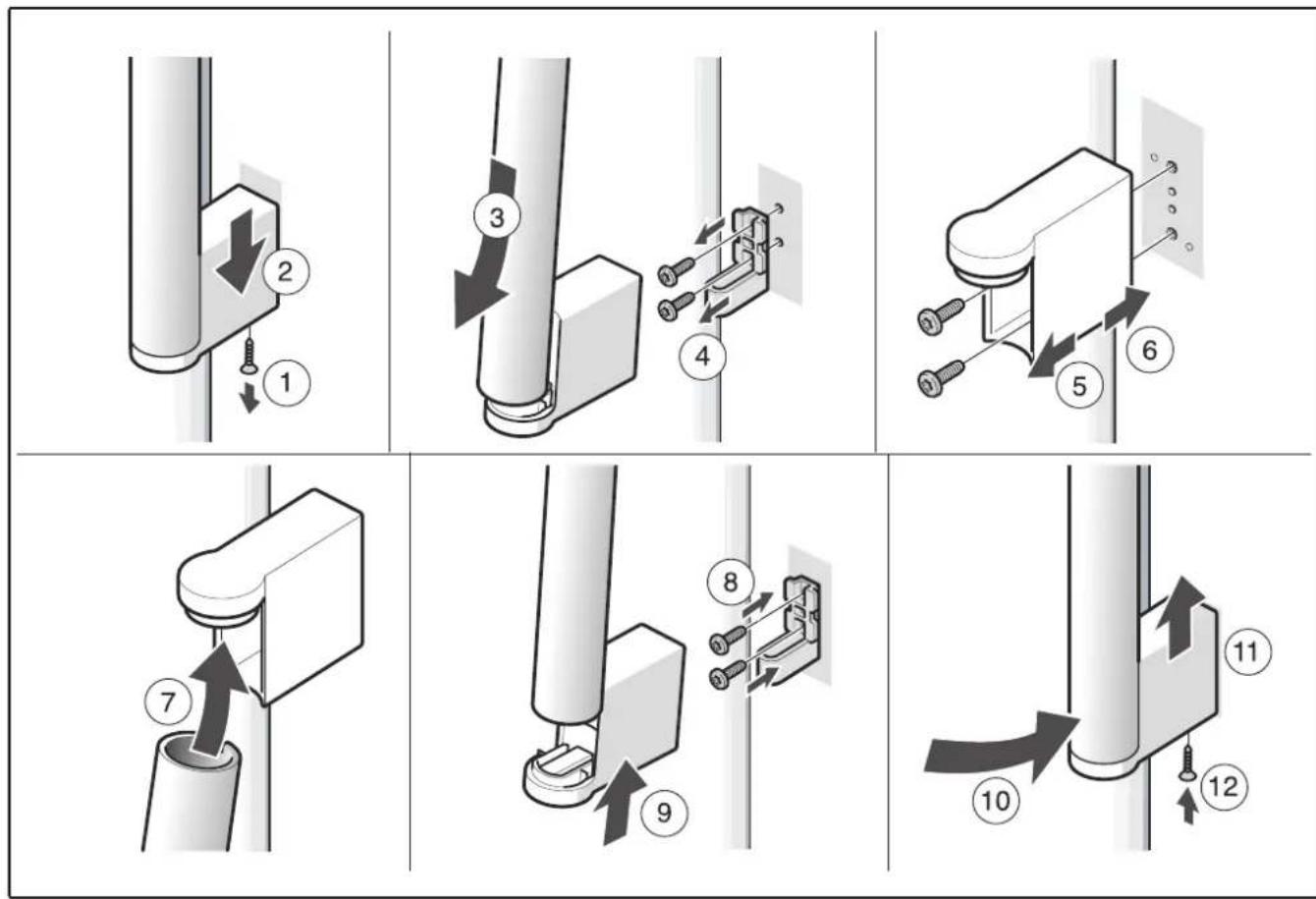

Demonter les portes de l'appareil et les poignées 64

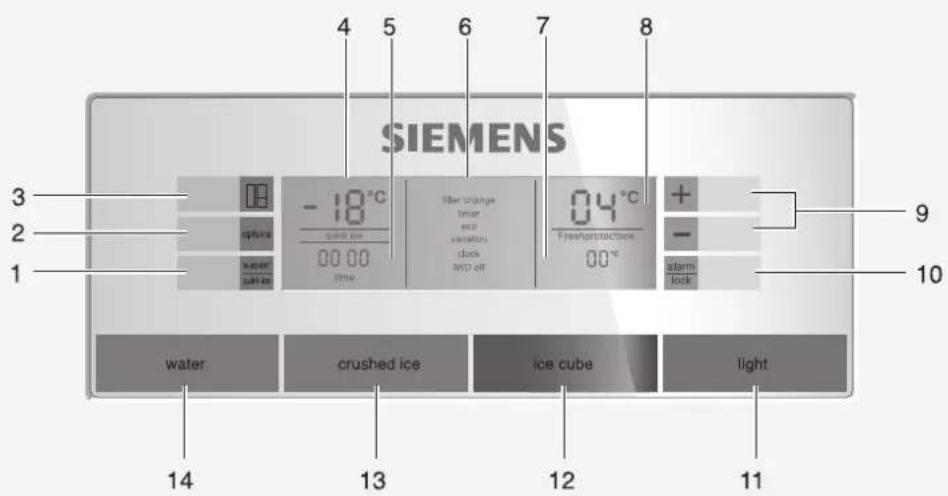

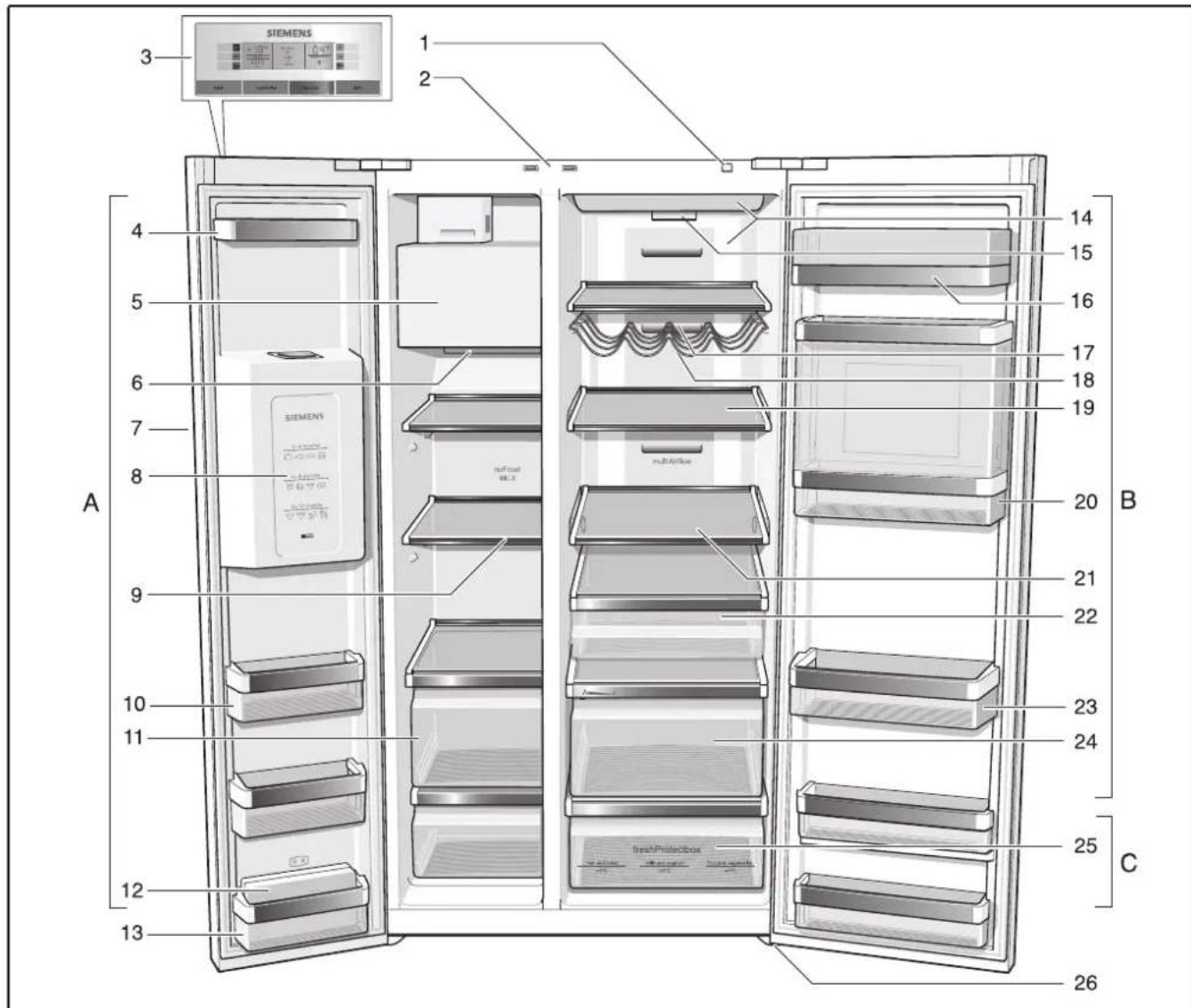

Présentation de l'appareil 65

Enclenchement de I'appareil 67

Régler l'unité de température 67

Réglage de la température 67

Fonctions speciales 68

ModeSabbat 69

Fonction alarme 69

Contenance utile 70

Le compartmentengélateur 70

Capacité de congestion maximale 70

Congélation de produits frais 70

Supercongélation 71

Décongélation des produits 71

Le compartmenté réfrigérateur 71

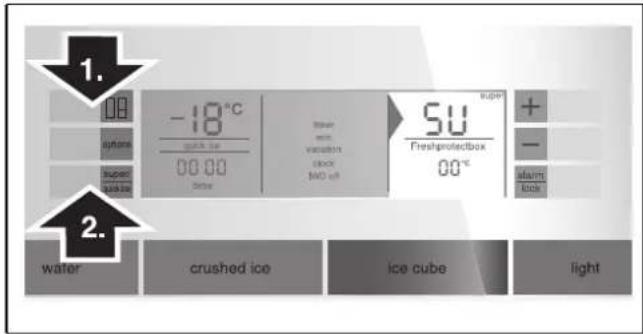

Super-refrigération 72

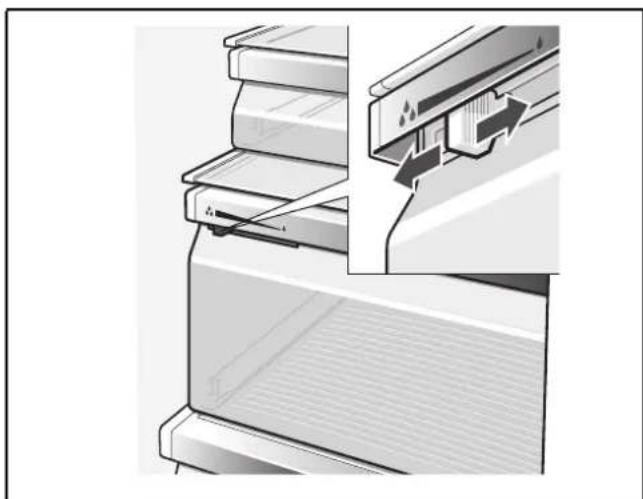

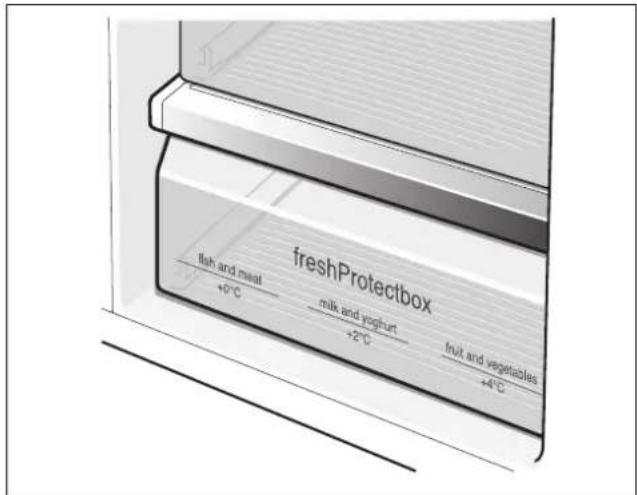

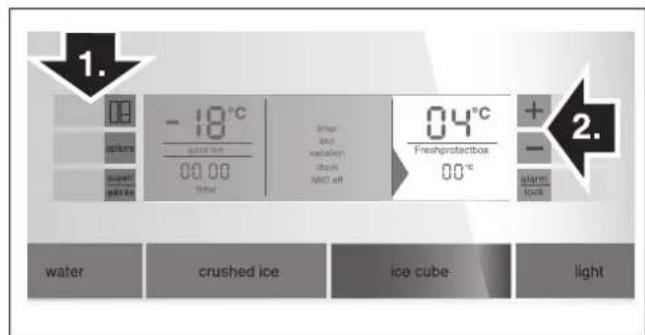

Bac fraîcheur 72

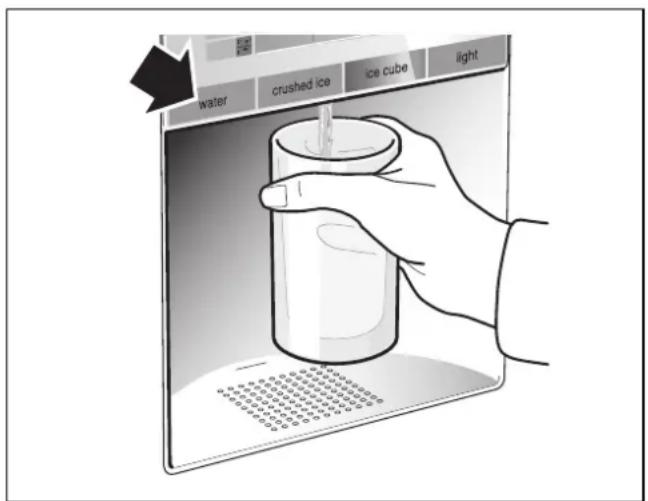

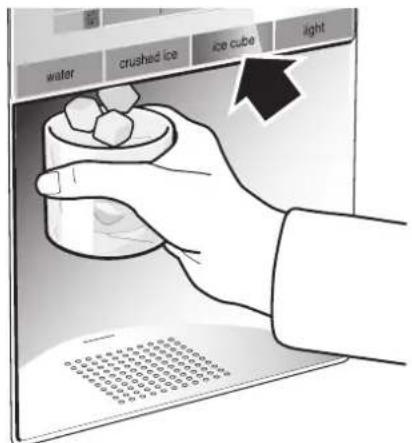

Distribution de glaçons et d'eau 73

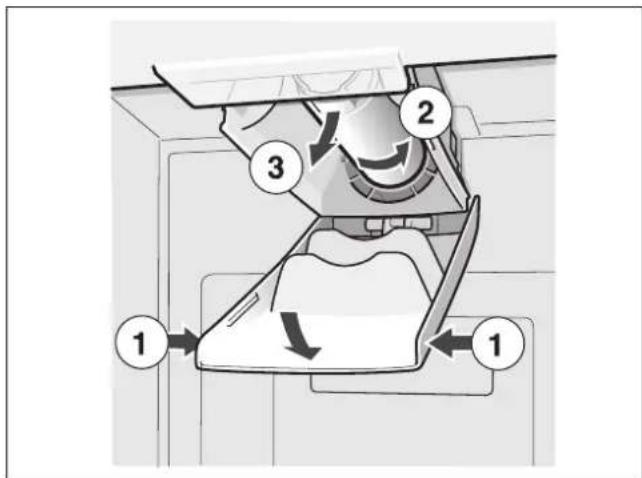

Filtre a eau 74

Fiche des caractéristiques et performances 75

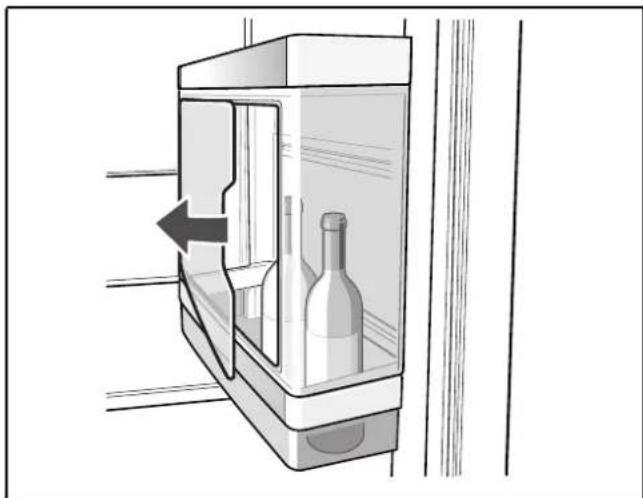

Minibar 76

Euplement du compartment
congelatour 76

Aménagement du compartment réfrigérateur 77

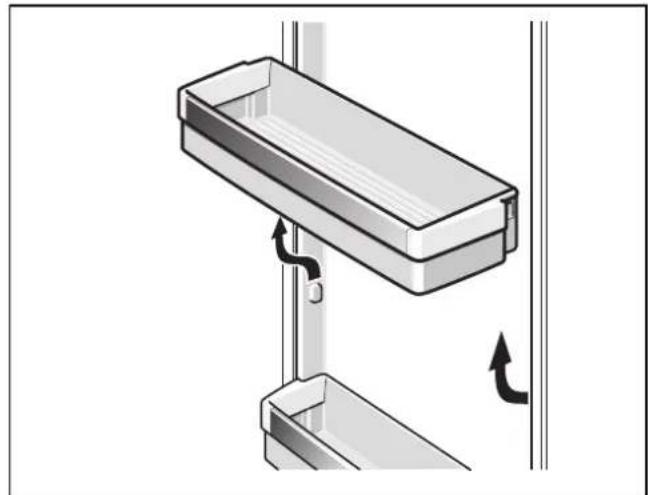

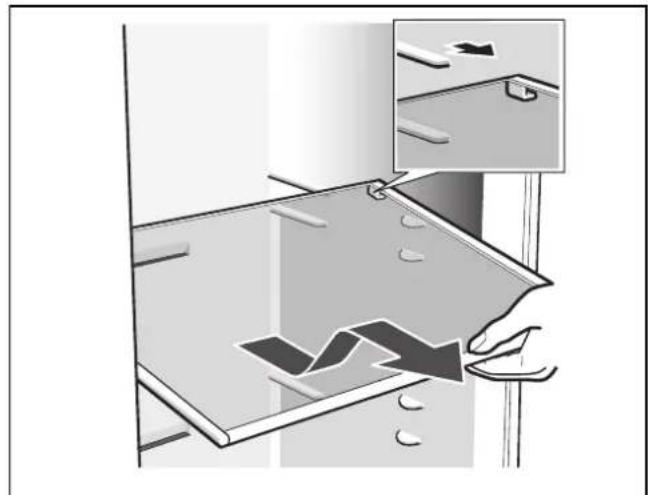

Agencement variable du compartment interieur 77

Arrêt et remisage de l'appareil 78

Siyoudegivrezl'appareil 78

Nettoyage de l'appareil 78

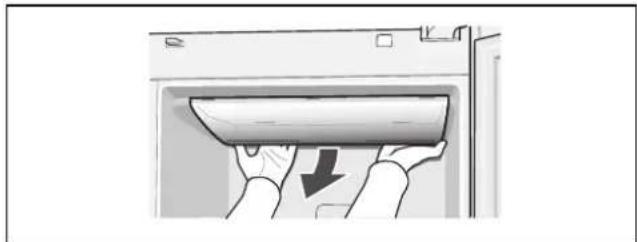

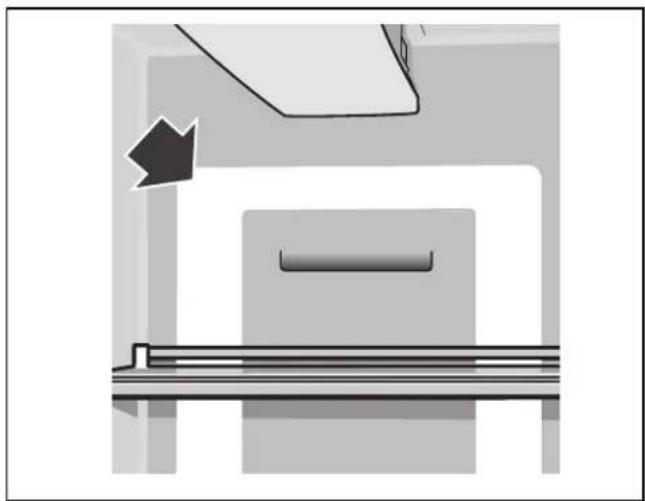

Eclairage 80

Economies d'énergie 81

Bruits de fonctionnement 81

Remédier soi même aux petites pannes .... 82

Autodiagnostic de l'appareil 84

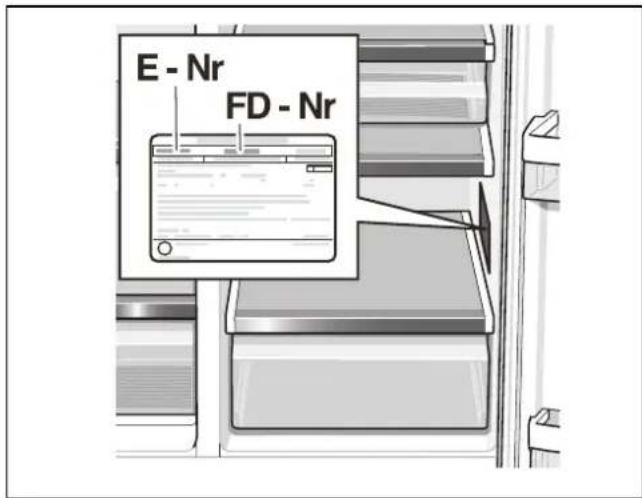

Service après-vente 84

Consignes de sécurité et averissements

Avant demettre l'appareil en service

Veuillez tire attentivement et entièrelement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Le fabricant decline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserve ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

Sécurité technique

L'appareil contient une petite quantité de R600a, un fluide réfrigérant respectueux de l'environnement, mais inflammable. Pendant le transport et la mise en place de l'appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Le fluide réfrigérant peut s'enflammer en jaillissant ou provoquer des blessures oculaires.

Si I'appareil est endommagé

éloignez de l'appareil toute flamme nue ou source d'inflammation,
aérrez bien la piece pendant quelques minutes,
éteignez l'appareil puis débranchez la fiche maje de la prise de courant,
■ prévenez le service après-vente.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces tropétites, un mélange gaz-air inflammable peut se former en cas de fuite.

Comptez 1m^3 de volume minimum de la piece pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Si le cordon d'alimentation électrique de cet apparéil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations in expertes peuvent engendrer des risques considérables pour l'utilisateur.

Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires.

Il ne faut utiliser que les pieces d'origine du fabricant. Le fabricant ne garantit que les pieces d'origine car elles seules replissent les exigences de sécurité.

S'il faut all longer le cordon de raccordement au secteur avec un prolongateur, procurez-vous-le exclusivement auprès du service après-vente.

Pendant l'utilisation

N'utilisez pas d'appareils electriques à l'intérieur de l'appareil (par ex. apparéils de chauffage, machine à glaçons, etc.). Risque d'explosion!
Ne nettoyez jamais l'intérieur de l'appareil avec un nettoyeur à vapeur! La vapeur risque d'atteindre des pieces électriques et de provoquer un court-circuit. Risque d'électrocution!
Pour detacher le givre ou les couches de glace, n'utilise jamais d'objets pointus ou presentaient des arêtes vives. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigerant. Si le fluide réfrigerant jaillit, il peut provoquer des lésions oculaires ou s'enflammer.
- Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aerosols) ni produits explosifs. Risque d'explosion!
Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.
Pour nettoyer l'appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon.

Stockez les boissons fortement alcoolisées en position verticale dans des recipients bien fermés.
L'huile et laGRAISSENoivent pas entreren contact avec les parties en matieres plastiques et le joint de porte. Cesderniers pourraient sinonvenir poreux.
Ne recouvre et n'obstruez jamais les orifices de ventilation de l'appareil.
- Évitez des risques pour les enfants et les personnes en danger :

Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l'utilisation sure de l'appareil.

Assurez-vous que les enfants et les personnes en danger ont bien compris la nature des dangers.

Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu'elles se trouvent pres de l'appareil.

Ne permettez l'utilisation de l'appareil qu'aux enfants a partir de 8 ans.

Surveillance les enfants pendant le nettoyage et la maintenance.

Ne jamais laisser des enfants jouer avec l'appareil.

• Dans compartmentement congélateur, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses). Les bouteilles et les boîtes pourrait éclater!
• Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartmenting concélateur. Risque d'engelures!
• Evitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc.

Risque d'engelures !

Les enfants et l'appareil

• Ne confiez jamais l'emballage et ses pièces constitutives aux enfants. Ils risquent de sétouffer avec les cartons pliants et les feuilles de plastique!
  L'appareil n'est pas un jouet pour enfants!

Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !

Dispositions générales

L'appareil convient pour

Réfrigerer et congeler des alimentés,
préparer des glaçons,
la distribution d'eau potable.

Cet apparéil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.

L'appareil a ete antiparasite conformement à la directive UE 2004 / 108 / EC.

Le circuit frigorifique a subi un contrôle d'étanchéité.

Ce produit est conforme aux dispositions de sécurité applicables visant les apparciels électriques (EN 60335-2-24).

Cet apparéil est concu pour une utilisation jusqu'à une altitude maximale de 2000 m.

Conseil pour la mise au rebut

Mise au rebut de l'emballage

L'emballage protège votre apparéil contre les dommages susceptibles de survenir en cours de transport. Tous les matérielux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous: à éliminer l'emballage dans le respect de l'environnement.

Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Eliminez l'emballage en respectant I'environnement.

Mise au rebut de l'ancien apparéil

Les apparèils usages ne sont pas des déchets dénués de valeur! Leur élimination dans le respect de l'environnement permet d'en recupérer de précieuses matières premières.

Cet apparéil est marqué selon la directive française 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des appareils usages applicables dans les pays de la CE.

Mise en garde

Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranche sa fiche mâle.
2. Sectionnez son cable d'alimentation et retirez-le avec la fiche male.
3. Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs!
4. Ne permette pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement!

Les apparèils réfrigerants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigerant et les gaz soient éliminés dans les régles de l'art. Jusqu'à l'enlèvement de l'appareil, voirlez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue des fournitures

Après avoir déballé, vérifie toutes les pieces pour détecter d'eventuels dégats dus au transport.
En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

La livraison comprend les pieces suivantes :

Appareil independant
■ Equipement (selon le modele)
Sachet avec visserie de montage
Notice d'utilisation
Notice de montage
Carnet de service après-vente
Pierre annexe de la garantie
- Informations relatives à la consommation d'énergie et aux bruits

Installation de l'ordinate

Transport

L'appareil est lourd. Lors du transport et du montage, sécuriser l'appareil!

Comme l'appareil est lourd et encombrant, au moins deux personnes sont nécessaires pourmettre en place l'appareil tout en réduisant le risque de blessure ou d'endommagement de l'appareil.

Lieu d'installation

Un local sec et aérable convient pour installer l'appareil. Evitez de placer l'appareil à un endroit directement exposé aux rayons solaires ou à proximé d'une source de chaleur telle une cusinière, un radiateur, etc. Si l'installation pres d'une source de chaleur est inévitable, utilisez une plaque isolante appropriée ou respectez les distances minimales suivantes:

3 cm par rapport aux cuisinières électriques ou à gaz.
30 cm par rapport à un apparéil de chauffage au fuel ou au charbon.

Si vous placez votre apparéil à côté d'un autre réfrigerateur ou congélateur, laissez obligatoirement un espace d'au moins 25 mm entre euxs afin d'éviter la formation de condensation.

Si vous montez un cache ou un placard au-dessus de l'appareil, il faudra prévoir un espace libre de 30 mm pour pouvoir si nécessaire sorting l'appareil de la cavité.

L'air qui s'est échauffé au dos de l'appareil doit pouvoir s'échapper sans rencontres d'obstacle.

Surface porteuse

Attention

L'appareil est très lourd.

Version à distributeur : 143 kg

Sur l'emplacement, le sol ne doit pas s'affaisser.

Renforce-le le cas échéant.

Si l'appareil a eté installé dans une niche ou dans un coin de la pierce, maintenez un écart minimum pour pouvoir ouvrir les portes jusqu'à la butée (voir le chapitre « Cotes d'encombrement »).

Si la profondeur des équipements de cuisine voisins dépasse 60 cm, il faudra respecter des écarts lateraux minimum afin de profiter de l'angle complet d'ouverture des portes (voir le chapitre « Angle d'ouverture de porte »).

Contrôler la températe ambiente et l'aération

Température ambiente

La catégorie climatique à laquelle apparcient l'appareil figure sur sa plaque signalétique. Elle indique dans quelles plages de température il est possible de faire fonctionner l'appareil. La plaque signalétique se trouve en bas à droite dans le compartment réfrigerateur.

Catégorie climatique	Température ambiente admissible
SN +10°C à 32°C
N +16°C à 32°C
ST +16°C à 38°C
T +16°C à 43°C

Remarque

L'appareil est entierement fonctionnel à l'intérieur des limites de température ambiente prévues dans la catégorie climatique indiquée. Si un apparéil de la catégorie climatique SN est utilisé à des températures ambientes plus basses, il est possible d'exclure que l' apparéil s'endommage jusqu'à une température de +5 °C.

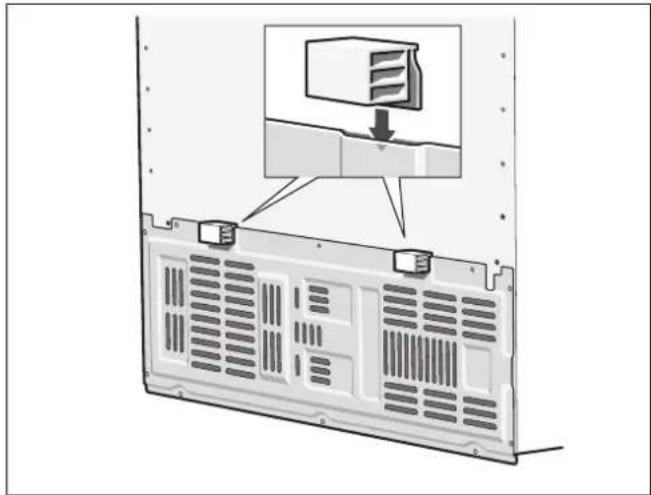

Aération

Ne recouvre enaucun cas les orifices d'entree et de sortie d'air situés contre la paroi arriere de l'appareil. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant.

Montez les écarteurs ci-joints sur les fixations prévues au dos de l'appareil. Ceci permet de respecter l'écart minimum requis par rapport au mur.

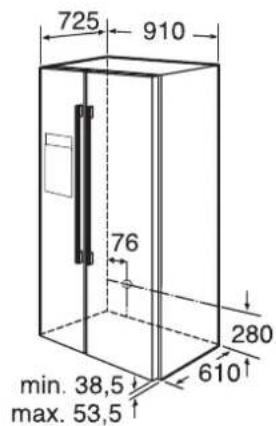

Cotes d'encombrement

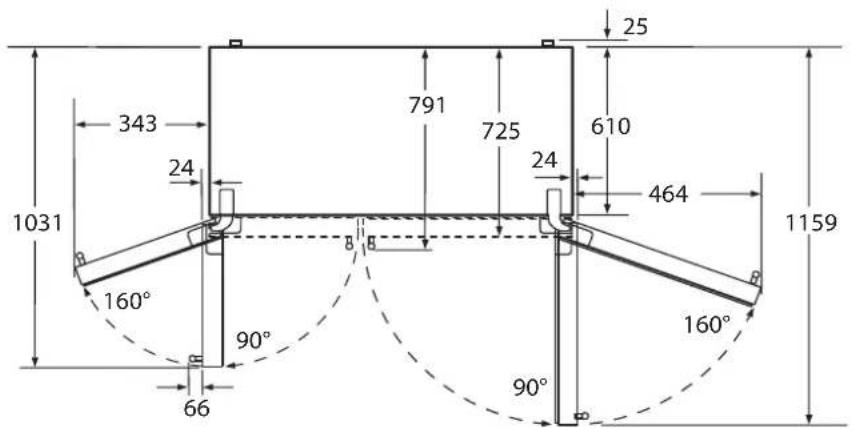

Angle d'ouverture des portes

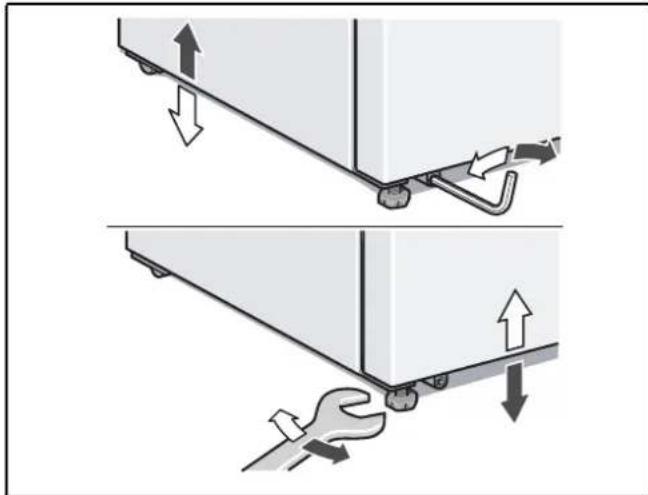

Ajuster l'appareil

Afin que l'appareil fonctionne impeccablement, il faut l'horizontaliser à l'aide d'un niveau à bulle.

S'il n'est pas d'aplomb, l'eau risque de fuir du distributeur de glaçons, qui va produit des glaçons difformes, ou les portes risquent de ne pas bien fermer.

Pour niveler l'appareil :

1. Amenez l'appareil sur l'emplacement prévu.
2. Ajustez la hauteur des pieds avant à l'aide d'une clé hexagonale.
3. Ajustez la hauteur des pieds arrirée à l'aide d'une clé hexagonale maje.

Branchement de l'appareil

Faites installer et raccorder l'appareil par un spécialiste qui procédera selon la notice de montage ci-jointe.

N'enlevez les cales de transport retenant les clayettes et balconnets qu'après l'installation.

Réalisez le raccordement de l'eau impératifement avant celui de l'électricité.

Outre les prescriptions légales en vigueur dans votre pays, veuillez aussi respecter les règlements publiés par les compagnies distribuant l'électricité et l'eau dans votre localité.

Après l'installation de l'appareil en position verticale, attendez au moins une heures avant de lemettre en service. Il peut en effet arriver, pendant le transport, que l'huile presente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartment interieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)

Branchement de l'eau

Le raccordement de l'eau est une opération exclusivement réservée à un installateur professionnel qui respectera ce faisant les prescriptions publiées par la compétie distributrice d'eau dans votre localité.

Attention

Pour effectuer le raccordement au réseau d'eau potable, n'utilise que le flexible en kit livre d'origine. N'utilise enaucun cas les kits flexibles preexistantss ou d'autres déjà utilisés.

Ne raccordez l'appareil qu'a une conduite d'eau potable :

■ Pression minimum: 0,2 Mpa (2 bar)
■ Pression maximum: 0,8 Mpa (8 bar)
■ Pression supérieure à 0,8 MPa (8 bar) : installez un limiteur de pressi on entre le raccord d'eau potable et le kit flexible

Remarque

La conduite d'eau (sans les pieces de jonctions) doit faire au maximum 10 mm de diamètre extérieur.

Branchement électrique

N'utilisiez ni prolongateur ni dispositif multiprises. Le raccordement de cet apparéil demande la présence d'une prise fémelle fixe.

La prise doit être proche de l'appareil et demeurer librement accessibles même après avoir installé ce dernier.

L'appareil est conforme à la classe de protection I.
Raccordez l'appareil au courant alternatif 220-240 V/50 Hz, via une prise femelle installée

réglementairement et compteant un fil de terre. La prise doit être protégée par un fusible / disjoncteur supportant de 10 à 16 A ou plus.

Sur les apparèils destinés aux pays non européens, vérifie si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays concerné. La plaque signalétique se trouve en bas à droite dans l'appareil. Si un changement de cordon d'alimentation électrique s'impose, cette opération est réservée à un spécialiste.

Mise en garde

Il ne faut enaucun cas raccorder I'appareil à des fiches électroniques d'économie d'énergie.

Nos apparèils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoidal.

Directement raccordées au réseau public, les installations photovoltaiques font appel à des onduleurs pilotés par le secteur. Dans les solutions en ilots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoidal.

Démonter les portes de l'appareil et les poignées

Si l'appareil ne passse pas par la porte du logement, il est possible de deviser les portes et les poignées de l'appareil.

Attention

Seul le service après-vente est autorisé à dévisser les portes de l'appareil.

Présentation de l'ordinateil

La presente notice d'utilisation vaut pour plusieurs modèles. Selon le modele, l'appareil peut différer du contenu des illustrations.

* Selon le modele.
A Compartment concélateur
B Compartiment réfrigérateur
C Compartiment fraîcheur
1 Touche Marche / Arrêt
2 Interrupteur d'éclairage, compartment réfrigerateur et compartmente ngélateur
3 Bandeau de commande et d'affichage
4 Rangement en contre-porte
5 Distributeur de glaçons / Bac à glaçons
6 Orifice de sortie d'air
7 Distribution de glaçons et d'eau

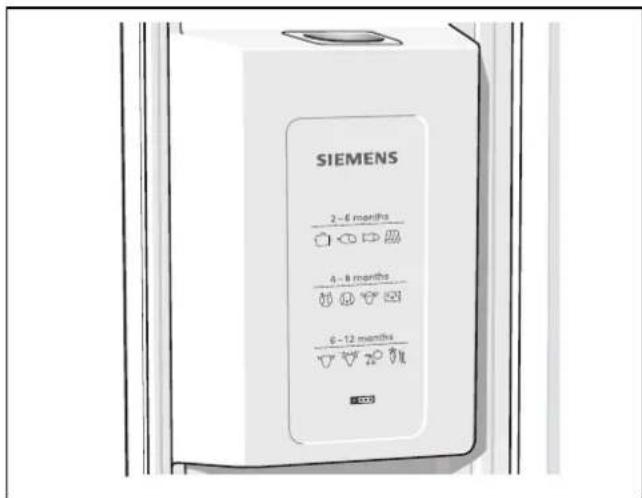

8 Calendrier de congélation
9 Clayette en verre dans le compartment congélateur
10 Rangement en contre-porte
11 Bac à produits surgelés
12 Accumulateurs de froid *

13 Rangement en contre-porte (compartiment 2 étoiles) pour ranger brievement des produits et glaces alimentaires.

14 Eclairage

15 Filtre a particules / Filtre a eau

16 Casier à beurre et à fromage

17 Orifice de sortie d'air

18 Clayette à bouteilles

19 Clayette en verre dans le compartment réfrigerateur

20 Minibar

21 Clayette régliable, en verre

22 Bac a produits traiteur

23 Clayette à grandes bouteilles

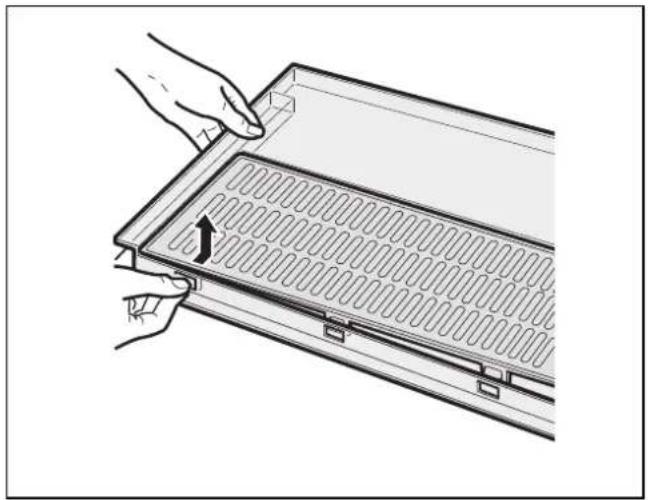

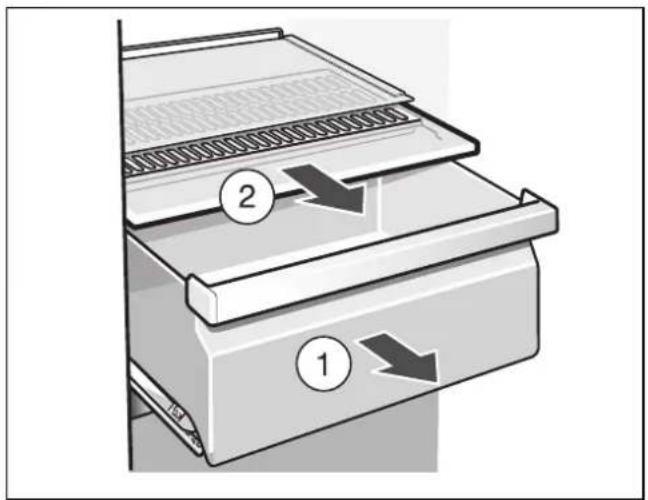

24 Bac à légumes avec filtré à humidité

25 Bac fraîcheur

26 Pied a vis

fr

Bandeau de commande et d'affichage

Le bandeau de commande et d'affichage contre la porte comprend un champ tactile.
Le fait d'effleurer une touche tactile déclenché la fonction correspondante.

1 Touche « super / quick ice »

Cette touche sert a

allumer les fonctions Super-férigération (compartiment réfrigérateur) ou Supercongélation (compartiment congélateur) (voir les chapitres « Superréfrigation » ou « Supercongélation »),
activer la fonction [quick ice] (voir le chapitre « Fonctions spéciales »).

2 Touche « options »

Pour selectionner les fonctions speciales. Appuyez plusieurs fois sur touche jusqu'à ce que flèche pointe sur la fonction souhaïée (voir le chapitre « Fonctions spéciales »).

3 Touche « select »

Pour pouvoir effectuer des réglages dans les différentes zones de température (compartiment congélateur, comportement réfrigerateur, bac fraîcheur). Appuyez plusieurs fois sur la touche jusqu'à ce qu'une flèche pointe sur la zone voulue.

4 Affichage compartment concélateur

Indique le réglage actuel de la température dans le compartmenté congélateur.

5 Affichage de l'heure

Affiche l'heure actuelle ou l'écoulement du temps si la fonction spéciale de minuterie « timer » a été activée.

6 Affichage de fonctions speciales

Affichage des fonctions spéciales disponibles (voir la section « Fonctions spéciales »).

7 Affichage bac fraicheur

Indique le réglage actuel de la température dans le bac fraîcheur.

8 Affichage compartment réfrigerateur

Indique le réglage actuel de la température dans le compartmenté réfrigérateur.

9 Touches de réglage +/−

Ces touches servent a

• Régler les températures des différentes zones de réfrigération.
  Allumer et teindre les fonctions speciales.
• Modifier le réglage de durée dans la fonction spéciale « timer ».

10 Touche « alarm / lock »

Cette touche sert a

desactiver l'alarme sonore (voir le chapitre « Fonction alarme »),
- activer et désactiver le blocage des touches. Pour activer et désactiver le blocage des touches, appuyez 5 secondes sur la touche. Si la fonction a été activée, le champ « lock » s'allume.

Exception visant le verrouillage des touches : En cas d'alarme sonore, il est possible d'appuyer sur la touche « alarm/lock »

11 Touche Marche / Arrêt commandant l'éclairage du distributeur de glacons et d'eau

12 Touche du distributeur de glaçons
13 Touche de distribution de glace pilée
14 Touche de distribution d'eau

Enclenchement de l'ordinateil

Allumez l'appareil par la touche Marche / Arret. Une alarme sonore retentit.

Appuyez sur la touche « alarm / lock ». L'alarme sonore s'eteint.

Levoyant «alarm» s'eteint une fois que l'appareil aatteint latempératurereglee.

Les températures prérogliées sont atteintes au bout de plusieurs heures. Pendant cette période, ne rangez pas de produits alimentaires dans l'appareil.

Le fabricant recommende les températures suivantes :

Compartment concélateur: -18°C
Compartment réfrigérateur: +4 °C
Bac fraîcheur: +2 °C

Régler l'unité de température

L'affichage de la température peut avoir lieu en degrés Celsius (°C) ou en degrés Fahrenheit (°F).

Régler l'unité de température

Pour régler l'unité de température, appuyez simultanément et pendant 5 secondes sur la touche « super/quick ice » et la touche « option »

L'appareil commute sur l'unité de température autre que cette qui était affichée.

Réglage de la température

Pour pouvoir regler les températures dans les
differentes zones climatiques (compartiment
réfrigerateur, compartment Congélateur, bac fraîcheur) il faut avoir au préalable choses la zone voulue :

1. Pour ce faire, appuyez sur la touche « select » jusqu'à ce qu'une flèche pointe sur la zone climatique voulue.
2. Reglez la températe par les touches de réglage « + » ou « - »

Le système mémorise la valeur affichée en dernier.

Compartment concélateur

La températe dans le compartment congestionelateur est régiable entre -14 °C et -24 °C.

Nous vous recommendons de régler la température sur -18 °C.

Compartment réfrigérateur

La température dans le compartment réfrigerateur est régblé entre +2^ et +8^

La température se laisse régler par pas de 1^ . Evitez de stocker les produits alimentaires délicats à une température supérieure à +4 °C.

Nous vous recommendons de regler la temperature sur +4^

Bac fraîcheur

Le bac fraîcheur est régiable sur une gamme de températures comprises entre 0^ / + 2^ / + 4^ .

Fonctions speciales

[timer]

Cette fonction vous permet de régler la durée de déroulement entre 0 et 99 minutes. Un signal sert à rappeler p. ex. qu'il faut sorting des produits alimentaires du compartment après un certain temps. En usine, cette durée a été préréglée sur 20 minutes.

Attention

Les bouteilles de boisson risquent d'éclater si elles demeurent plus de 20 minutes dans le compartment Congélateur.

Activer [timer]

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [timer].
2. Pour activer, appuyez sur la touche de réglage « + » (la fonction se retrouve encadrée).
3. A l'aide des touches de réglage « + / - » réglez la durée voulue.

Remarque

Le fait d'appuyer plusieurs fois sur ces touches permet de modifier le temps par pas d'une minute.
Le fait d'appuyer de façon prolongée sur la touche modifie le temps par pas de 3 minutes.

1. Appuyez sur la touche « options » pour lancer l'écoulement du temps.

Désactiver [timer]

Pour désactiver la fonction, appuyez simultanément et pendant 3 secondes sur les touches « + » et « - »

[eco]

Cette fonction permet de commuter l'appareil sur un mode de fonctionnement économiqueuseur d'énergie.

L'appareil se regle automatiquement sur les températures suivantes :

Compartment concélateur: -16 °C
Compartment réfrigérateur: +6 °C

Activier la fonction [eco]

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [eco].
2. Pour activer, appuyez sur la touche de réglage « + » (la fonction se retrouve encadrée).

Désactiver la fonction [eco]

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [eco].
2. Pour désactiver, appuyez sur la touche de réglage « - » (la fonction n'est plus encadrée).

[vacation]

En cas d'absence prolongée, vous pouvez commuter l'appareil sur le mode Vacances, économique en énergie lui aussi. Le compartment réfrigerateur commute automatiquement sur une température de +14^ .

Attention

Pendant cette période, ne rangez pas de produits alimentaires dans le compartment réfrigerateur!

Activier le mode Vacances [vacation]

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [vacation].
2. Pour activer, appuyez sur la touche de réglage « + » (la fonction se retrouve encadrée).

Désactiver le mode Vacances [vacation]

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [vacation].
2. Pour désactiver, appuyez sur la touche de réglage « - » (la fonction n'est plus encadrée).

[clock]

Dans la zone d'affichage Heure, l'heure s'affiche. La fonction [clock] vous permet de regler l'heure.

Réglage de l'heure

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [clock].
2. Pour activer, appuyez sur la touche de réglage « + » (la fonction se retrouve encadrée).
3. A l'aide des touches de réglage « + / - » réglez l'heure souhaitée.
4. Appuyez sur la touche « options » pour enregistrer l'heure régée.

Remarque

Si la fonction Minuteur [timer] a ete activee, l'hourne ne s'affiche pas.

[IWD off]

Cette fonction vous permet de désactiver la distribution de glaçons et d'eau.

Attention

• Coupez impératifement l'arrivée d'eau à l'appareil quelques heures avant d'éteindre le distributeur de glaçons.
  Videz le bac à glaçons et nettoyez-le. Remettez le bac en place. Veillez à ce que le bac encoche bien sur sa surface d'appui.

Activer [IWD off]

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [IWD off].
2. Pour activer, appuyez sur la touche de réglage « + » (la fonction se retrouve encadrée).

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [IWD off].
2. Pour désactiver, appuyez sur la touche de réglage « - » (la fonction n'est plus encadrée).

[quick ice]

Cette fonction permet d'accélérer la production de glaçons.

Activer et désactiver [quick ice]

1. Pour activer, appuyez sur la touche « super/quick ice ». La mention [quick ice] s'affiche.

Remarques

Il n'est pas possible d'activer la fonction [quick ice] que si les affichages Compartiment congélateur, Compartiment réfrigerateur et Bac fraîcheur n'ont pas été choisis.
Si vous avez activé la fonction, votre apparéil doit fonctionnertemporairementa plusforte puissance. Sa consommation d'énergie augmente en conséquence.
2. Pour désactiver, appuyez sur la touche « super/quick ice »

[filter change]

Au bout de 6 mois, la mention [filter change] s'affiche pour vous inviter à changer la cartouche filtrante.

Activer une nouvelle cartouche filtrante

Après avoir remplace la cartouche filtrante, il faut réactiver la fonction [filter change].

1. Changez la cartouche filtrante (voir le chapitre « Filtre à eau »).
2. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [filter change].
3. Pour activer, appuyez sur les touches de réglage « + / - », La mention [filter change] s'eteint.

Mode Sabbat

Réglages en mode Sabbat :

Le signal acoustique s'eteint.
La fonction de super-refrigération ou de supercongélation prend fin (si elle était activée).
L'éclairage s'eteint.
L'éclairage de l'écran s'attenue pour revenir à l'éclairage de base.
Les touches deviennent inopérantes (sauf la touche « option » et la touche de réglage « + »).

Activer et désactiver le mode Sabbat

1. Pour activer, appuyez simultanément et pendant 5 secondes sur la touche « option » et la touche de réglage. La mention [sabbath] s'affiche.
2. Pour désactiver, appuyez simultanément et pendant 5 secondes sur la touche « option » et la touche de réglage.

Fonction alarme

Le fait d'appuyer sur la touche « alarm / lock » eteint l'alarme sonore.

Une alarme sonore peut se déclencher dans les cas suivants:

Alarme de porte

Si l'appareil reste ouvert plus d'une minute, l'alarme de porte s'allume (tonalité permanente). Le fait de fermer la porte ou d'appuyer sur la touche d'alarme désactive l'alarme.

Alarme de température

L'alarme de température s'enclenché si la température a trop monté dans le compartmenting congelateur ou réfrigerateur, donc si les produits risquent de s'abimer.

Le signal sonore et optique peut se manifester dans les cas suivants, sans que cela signifie que les produits congeles risquent de s'abimer :

a la mise en service de l'appareil.
siVouesvenezderangerdegrandesquantités de produits alimentaires frais.

Compartment concélateur

La mention « AL » clignote à l'affichage du compartment congestioneur et la mention « alarme » s'affiche.

A l'affichage de température la température la plus élevée qui a regné dans le compartmenting conGPLateur s'affiche pendant 10 secondes. Ensuite la température réglée se réaffiche.

La mention « alarm » s'éteint des que la température réglée est à nouveau atteinte.

Remarque

Ne remettez pas à congefer des produits alimentaires partiellement ou entierement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

N'utilisez pas la durée de conservation dans son intégralité.

fr

Compartment réfrigérateur

AL s'allume dans le champ d'affichage du compartment refrigerateur et « alarm » s'affiche.

Attention

Si la température a trop monté dans le compartment réfrigerateur, faites cuire les produits réfrigerés avant de les consommer. Si vous avez des doutes quant aux produits alimentaires crus, ne les utilisez pas.

Contenance utile

Sur la plaque signalétique (voir la figure au chapitre « Service après-venture ») vous trouvrez des indications sur le volume utile.

Utiliser l'intégralité du volume de congélation

Pour pouvoir ranger la quantité maximale de produits congelés, il est possible desteroler de l'appareil le bac à produits congelés du haut. Ensuite, il devient possible d'empiler les produits alimentaires directement sur les clayettes et dans le bac à produits congelés du bas.

Utilisation du compartmentingéglateur

Sert a ranger des produits surgelez.
Sert a confectionner des glaçons.
Pur congener des produits alimentaires.

Remarque

Veiliez à ce que la porte du compartment congestioneur soit correctement fermée! Si cette porte reste ouverte, les produits surgelés dégéreront. Le compartment congestioneur se givre fortement. En outre: gaspillage d'énergie du à une consommation élevé d'électricité!

Le fait de refermer la porte du compartment
congélateur engendre une dépression dedans, avec un bruit d'aspiration perceptible. Attendez deux à trois minutes, temps nécessaire à la dépression pour se résorber.

Nous recommendons de laisser le bac à glaçons dans l'appareil. Ceci garantit une répartition optimale de la température dans le compartment congélateur.

Achats de produits surgelés

Leur emballage doit être intact.
Ne dépassez pas la date-limite de conservation.
Il faut que la température dans le congelateur bahut du supermarché soit de -18 °C ou encore plus basse.
Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartment congélateur.

Capacité de congélation maximale

Sur la plaquette signalétique, vous trouvez des indications concernant la capacité de congélation maximale en 24 heures (voir la Fig. dans le chapitre « Service après-vente »).

Congélation de produits frais

Pour congelever les alimentes, n'utilisez que des alimentes fais et d'un aspect impeccable.

Il faudrait blanchir les légumes avant de les congeler, pour preserver le moyen possible leur valeur nutritive, leur arôme et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.

Voutrouvrez en librairie toute une bibliographie sur la congélation et le blanchissement.

Remarque

Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.

Se présent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, oeufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés.

Ne se présent pas à la congélation : Variétés de légumes habituèlement dégustées crues telles que la salute ou les radis,œufs dans leur coque, raisins, pommes, poires et pêches entières,œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés

L'air ne doit pas pénétre dans l'emballage pour que les alimentés ne perdent pas leur goût ni ne sechent pas.

1. Placez les aliments dans l'emballage.
2. Presser pour chasser l'air.
   3.Obturez I'emballage hermetiquement.
3. Indiquez sur l'emballage le contenu et la date de congélation.

Emballages adaptés :

Feuilles en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congestion.

Vous trouvez ces produits dans le commerce spécialisé.

Emballages inadaptés :

Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles, rubans adhesifs résistant au froid, ou assimilés.
Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse.

Durée de conservation des produits surgelés

La durée de conservation dépend de la nature des produits alimentaires.

Si la température a été régée sur -18 °C :

■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois
Fromage, volaille, vande : jusqu'à 8 mois
Fruits et légumes : jusqu'à 12 mois

Supercongélation

Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de preserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût.

Pour empêcher une hausse indésirable de la température, allumez la supercongélation quelques heures avant de ranger des produits alimentaires frais.

4 à 6 heures suffisant généralement.

L'appareil fonctionne désormais en permanence.
Le compartment congestioneur atteint une températe très)basse.

S'il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais.

Vou pouvez congefer de petites quantités de produits alimentaires (jusqu'à 2 kg) sans la congélation rapide.

Remarque

Si vous avez activé la supercongélation, l'appareil peut fonctionner plus bruyamment.

Activier la supercongélation

1. Appuyez sur la touche « select » jusqu'à ce qu'une flèche pointe sur la zone climatique Compartiment congélateur.
2. Appuyez sur la touche « super / quick ice »

Si la supercongélation est activée, « SU » et « super » s'affichent.

Désactiver la supercongélation

1. Appuyez sur la touche « select » jusqu'à ce qu'une flèche pointe sur la zone climatique Compartment congélateur.
2. Appuyez sur la touche « super / quick ice »

Une fois la supercongélation désactivée, « SU » et « super » s'éteignent sur le champ d'affichage.

Remarque

La supercongélation se désactive automatiquement au bout de 21/2 jours.

Décongélation des produits

Selon la nature et l'utilisation des produits surgelés, vous pouvezCHOISIR entre plusieurs possibilités :

a la température ambiente,
Dansleréfrigérateur,
■ dans le four électrique, avec / sans ventilateur à air chaud,
Dans le micro-ondes.

Attention

Ne remettez pas à congefer des produits alimentaires partiellement ou entierement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

Dans ce cas, consommez-les nettement avant la date limite de conservation.

Le compartment réfrigérateur

Le compartment réfrigerateur est l'endetroit idéal ou ranger les plats finis de préparer, les pâtisseries, conserves, le lait condensé et le fromage dur.

Consignes à respecter lors du rangement de produits alimentaires

• Rangez les alimentés si possible bien emballos ou bien couverts. Ils garderont ainsi arôme, couleur et fraîcheur. Ceci empêche en outre que certains alimentés ne communiquent leur goût à d'autres et que les pieces en plastique changent anormalement de couleur.
• Attendez que les boissons et alimentents chauds aient refroidi à la température de la pierce avant de les ranger dans l'appareil.
  Dans le compartment réfrigerateur, veillez à ce que les produits alimentaires n'obstruient pas les orifices de sortie d'air car cela générait sa circulation. Les produits alimentaires ranges directement devant les orifices de sortie d'air peuvent geler au contact de l'air froid affluaant.
  L'huile et la graisse ne doivent pas entraire en contact avec les parties en matieres plastiques et les joints de porte.
  Stockez les boissons fortement alcoolisées en position verticale dans des recipients bien fermés.

Super-réfrigération

Pendant la superRéfrigération, la température dans le compartment réfrigerateur descend le plus bas possible pendant env. 6 heures. Ensuite, l'appareil commute sur la température régée avant que vous n'activiez la superRéfrigération.

Activez la superRéfrigération par exemple

avant de ranger de grandes quantités d'aliments.
avant de réfrigerer rapidement des boissons.

Remarque

Si vous avez activé la super réfrigération, l'appareil peut fonctionner plus bruyamment.

Activier la super-refrigération

1. Appuyez sur la touche « select » jusqu'à ce qu'une flèche pointe sur la zone climatique Compartiment réfrigérateur.
2. Appuyez sur la touche « super / quick ice »

Si la super réfrigération est activée, « SU » et « super » s'affichent.

Désactiver la super-refrigération

1. Appuyez sur la touche « select » jusqu'à ce qu'une flèche pointe sur la zone climatique Compartiment réfrigérateur.
2. Appuyez sur la touche « super / quick ice »

Une fois la super réfrigération désactivée, « SU » et « super » s'éteignent sur le champ d'affichage.

Bac fraîcheur

(selon le modele)

L'appareil maintain la température régnant dans le bac fraîcheur proche de 0^ . La basse température et l'humidité optimale de l'air créé des conditions de rangement ideales pour les produits alimentaires frais.

Il est possible de conserver les produits alimentaires jusqu'à trois fois plus longtemps que dans la zone de réfrigeration, de maintainir ainsi encore plus longtemps la fraîcheur, de préserver les substances nutritives et le goût.

Sur le bac fraîcheur,CHOISISEZ LA TEMPERATURE à régler en fonction des produits alimentaires :

Viandes et poissons (,fish and meat, 0^^*
Lait et yaourt (milk and yoghurt, +2°C)
Fruits et legumes (fruit and vegetables, +4°C)

Peuvent aller au compartment fraîcheur :

Par définition tous les produits alimentaires frais et qui doivent le rester encore assez longtemps tels que le poisson frais, les fruits de mer, la viande et la charcuterie, produits laitiers et plats précuisés.

Produits non-adaptés au compartment fraîcheur :

Fruits et légumes croignant le froid (p. ex. les fruits tropicaux tels que les ananas, bananes, papayes, agrumes, melons, ainsi que les tomates, aubergines, courgettes, poivrons, concombres, pommes de terre). Le lieu de rangement idéal de ces produits alimentaires est le compartment réfrigérateur.

Attention lors de l'achat de produits alimentaires :

L'important, en ce qui concerne la durée de conservation de vos produits alimentaires, c'est leur fraîcheur à l'achat.

Règle fondamentale : Plus les produits alimentaires que vous rangez dans l'appareil sont frais et plus ils resteront frais longtemps.

Faites donc toujours bien attention, à l'achat, au degré de fraîcheur des produits alimentaires.

Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.

Distribution de glaçons et d'eau

Vous pouvez prélever, suivant besoin :

de I'eau réfrigérée,
de la glace pilée,
des glaçons.

Mise en garde

N'introduisez jamais les doigts dans l'orifice de distribution des glaçons! Risque de blessures.

Attention

Ne mettez jamais de bouteilles ou produits alimentaires dans le distributeur de glaçons pour les faires refroidirrapidement. Il risquerait de se bloquer et de s'endommager.

• Selon le modele.

Consignes pour la mise en service

La distribution de glaçons et d'eau ne fonctionne que si l'appareil a été raccordé au secteur d'eau.

Après la mise en service de l'appareil, il faut env. 24 heures pour que les premiers glaçons soient prêts.

Après le raccordement, les conduites contiennent encore des bulles d'air.

Prélevez de l'eau et jetez-la jusqu'à ce qu'elle sorte sans bulles. Jetez le contenu des 5 premiers verres.

Si vous utilisez le distributeur de glaçons pour la première fois, n'utilise pas, pour des motifs d'hygiene, les 30 à 40 premiers glaçons.

Remarques concernant le fonctionnement du distributeur de glaçons

La production de glaçons commenceès que le compartmenténgélateur a atteint sa température de congélation. Au bout de 2-3 heures, les glaçons préts descendent automatiquement dans le bac à glaçons.

Remarque

L'appareil produit plus de glace si vous abaissez la température du compartment Congélateur. Cela augmente un peu l'énergie consommée par votre apparéil.

Il arrive que des glaçons se soudent en gelant et qu'ils obstruient le distributeur :

1. Ouvrez la porte et vérifier si des glaçons sont restés coincés dans le distributeur de glace et d'eau.
2. Si le distributeur d'eau et de glace n'est pas obstrué :

Attention

Un bac rempli de glaçons est lourd!

Extrayez prudemment le bac a glaçons et retirez les glaçons qui se sont soudés en gelant.
Une fois que le bac à glaçons est plein, la préparation de glaçons cette automatiquement.

Lors de la confection des glaçons, on entend le bourdonnement de l'électrovanne à eau, l'afflux d'eau dans le bac à glaçons et la chute des glaçons.

Surveiller la qualité de l'eau potable

Tous les matériaux utilisés dans le distributeur de boisson sont inodores et sans saveur.

Si I'eau avait avoir un goût, les raisons peuvent être les suivantes :

Teneur de I'eau potable en sels mineraux et en chlore.
Métrieau de la conduite d'adduction d'eau à la maison et de raccordement.
Fraîcheur de l'eau potable. Si aucune eau n'a été prélevée pendant longtemps, elle peut prendre un goût « pas frais ». Dans ce cas-la, prélevez l'équivalent d'env. 15 verres d'eau et jetez-le.

Nous recommendons de prélever régulierement de l'eau fraîche du distributeur d'eau, et de ne pas étéindre l'appareil. Ceci permet d'obtenir la meilleure qualité d'eau possible.

Le filtré à eau ci-joint filtré exclusivement les particules en suspension dans l'eau entrante, mais il ne retient pas les bacteriés ni les microbes.

Prelever des glaçons / de l'eau

• Appuyez sur la touche distribution de glace et d'eau (eau, glace pilée ou glaçons).
• Appuyez sur la touche jusqu'à ce que la quantité souhaïée soit dans le verre.

Prélevement d'eau

Remarque

L'eau sortant du distributeur d'eau se trouve à une température fraîche adaptée à sa dégustation. Si vous poulez de l'eau plus froide, mettez quelques glaçons dans le verre avant d'en prélever.

Remarque

En cas de prélevement de grandes quantités d'eau, la température de l'eau prélevée risque d'augmenter.

fr

Prélevement de glaçons

Désactiver le distributeur de glaçons

Si vous prévoyez de ne pas prélever de glaçons pendant plus d'une seule (départ en vacances p. ex.), il faudrait désactiver temporairement le distributeur pour empêcher que les glaçons ne se soudent entre eux.

Désactivation longue durée du distributeur de glaçons :

1. Extrayez le bac à glaçons.
2. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [IWD off].
3. Pour désactiver, appuyez sur la touche de réglage « - » (la fonction n'est plus encadrée).
4. Videz le bac à glaçons et nettoyez-le. Remettez le bac en place. Veillez à ce que le bac encoche bien sur sa surface d'appui.

Pour le remetre en service :

1. Appuyez sur la touche « option » jusqu'à ce qu'une flèche pointe sur la fonction [IWD off].
2. Pour activer, appuyez sur la touche de réglage « + » (la fonction se retrouve encadrée).

Filtre à eau

Mise en garde

Dans les localités où la qualité de l'eau est douteuse ou insuffisamment connue, n'utilise pas l'appareil sans avoir intercalé un moyen de désinfection approprié en冲动 et en aval du dispositif de filtrage.

Vou pouvez, via le service après-vente ou un revendeur spécialise, vous procurer une cartouche filtrante pour le filtré à particules.

Attention

• ÀpRES l'incorporation d'un nouveau filtré, jetez toujours la glace produit au cours des 24 premières heures consécutives à l'allumage du distributeur de glaçons.

Si les glaçons n'ont pas ete utilisés pendant une période prolongee, jetez tous les glaçons presents dans le recipient et faites de meme avec les glaçons produits au cours des 24 heures suivantes.
Si l'appareil ou les glaçons n ont pas ete utilisés activement pendant plusieurs semaines ou plusieurs mois, ou si les glaçons ont un gout ou une oedur désagreable, changez le filtré a eau.
Les inclusions d'eau dans le système peuvent provoquer une sortie d'eau et l'éjection de la cartouche filtrante. Prudence au moment de l'enlever.
Il faut changer le filtré au moins tous les 6 mois.

Consignes importantes concernant le filtré à eau

• Avec l'emploi, le cadre d'eau se devise l'égération sous pression. Prudence lorsque vous retirez le contrôle!
  Si l'appareil est resté assez longtemps sans servir ou si l'eau a un goût ou une odeur désagréable, rincez le circuit d'eau. Pour ce faire, prélevez de l'eau pendant plusieurs minutes au distributeur d'eau. Si le goût ou l'odeur désagréable persiste, changez le contrôle.

Changement de cartouche filtrante

Au bout de 6 mois, la mention [filter change] s'affiche pour vous inviter à changer la cartouche filtrante (voir le chapitre « Fonctions spéciales »).

Extrayez la cartouche filtrante comme suit :

• Mettez une cartouche filtrante neuve en place.
  Soutirez quelques litres d'eau par le biais du distributeur d'eau. Cette précaution chasse l'air du circuit d'eau.
  Videz l'eau encore présente dans l'ancienne cartouche filtrante. Vous pouvez ensuite laMETRE à la poubelle des déchets domestiques.

Fiche des caractéristiques et performances

Pour le modele de filtré : 9000 225 170

Siutilisationde la cartouche de rechange: 9000077104

La conformité de ce modele avec les normes ANSI/ NSF 42 & 53 a été vérifiée par NSF International ; il a été certifié capable de réduire les teneurs en substances indiquées ci-après.

La teneur de l'eau en substances indiquées, dissoutes dedans et capables de pénétrer dans le circuit, a été abaissee à une valeur inférieure ou égale au seuil admis par ANSI / NSF 42 et 53 pour l'eau sortant de l'appareil.

Remarque

Bien que les tests se déroulent dans des conditions de laboratoire standard, le rendement réel peut différer.

L'aptitude du système à réduire la teneur en cystes et en agents de turbidité conformément à la norme ANSI/NSF 53, et à réduire le goût et l'odeur de chlore conformément à la norme ANSI/NSF 42, a été testée sur le modele 9000 225 170 par NSF International; le système a été certifié.

Classe nominale de particules : I

Durée nominale d'utilisation: 2 800 litres

Substance Moyenne dans le flux entrant		Concentration dans le flux entrant	Concentration dans les eaux usées	Réduction moyenne en %	Concentration max. admissible dans les eaux usées	Max. dans les eaux usées	Réduction min. en % Test NSF
Cystes*166,500 Min. 50,000/1 98,99 99,95 1 99,99 511077-03
Turbidité	10,7	11 x 1 NTU	0,31	97,10	0,5 NTU	0,49	95,42
Classe de particules 1Taille desparticules >0,5à < 1 μm	5,700,000	Au minimum 10 000particules / ml	30,583	99,52	>85%	69,000	98,9
							511079-03
Coût de chloré et turbidité	1,9	2,0 mg / l + -10%	0,05	97,3	>50%	0,06	96,84
							511081-03

• Sur la base d'une utilisation d'oocystes de cryptosporium parvum.
  Directives d'utilisation / paramètres de l'alimentation en eau :

Pressure de I'eau 207 - 827 kPa

Température de l'eau * 0,6 ^ C -38 ^ C

Vitesse d'ecoulement 2,83 l/min.

Il faut installer et exploiter le système conformément aux directives recommandées par le fabricant.
Il faut changer le filtretre tous les 6 à 9 mois.
Rincez un filtrne neuf de part en part pendant 5 minutes.
Des détails avances se trouvent sur la carte de garantie.

Si I'eau de votre localité est nocive au plan microbiologique ou si vous n'en connaissiez pas la qualité, IL NE FAUT pas utiliser ce produit sans procédé à une désinfection appropriée en amont et en aval du raccordement du système. Il est permis d'utiliser un circuit certifié réducteur de kystes pourtraitser l'eau désinfectée contenant des kystes filtrables dans certaines circonstances.

L'ensemble du système (sauf la cartouche à jeter) est couvert par une garantie d'un an. La garantie offerte sur les cartouches à jeter ne couvre que les vices de matière et de fabrication. La durée d'exploitation des cartouches à jeter dépendant des paramètres de l'eau dans votre localité, nous ne pouvons pas la garantir.

Vous trouvez des informations avancées sur les prix des pieces de rechange auprès du revendeur de votre apparéil, ou du représentant vendant de telles pieces. Fabriqué par

3 M Material Technology (Guangzhou) Ltd.

9 Nanxiang Er road, Science City,

Guangzhou, 510663, P.R. China

Minibar

(selon le modele)

Il permet de-retirerrapidement des boissons etassimiléespresentes dansle compartment réfrigérateur sansdevoir ouvr la portede ce dernier.

Garnir le minibar

Prèvement des boissons

Remarque

Équipement du compartmenting congélateur

(selon le modele)

Calendrier de congélation

Pour que la qualité des produits congeles ne diminue pas, ne dépassez pas la durée de stockage. La durée de stockage dépend de la nature de l'aliment. Les chiffres à côté des symboles indiquent en mois la durée de conservation permise pour le produit concerné. Produits surgelés en vente habituelle dans le commerce : vérifie la date de fabrication ou la date limite de conservation.

Accumulateurs de froid

Lors d'une coupure de courant ou en cas de panne, les accumulateurs de froid retardent le rechauffement des produits surgelés stockés dans l'appareil. Pour parvenir à la durée maximale de stockage, placez l'accumulateur de froid sur les produits alimentaires situés dans le compartment le plus haut.

Vous pouvez également vous servir des accumulateurs de froid pour emporter des alimentes par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitee.

Aménagement du compartmenté réfrigérateur

Bac à légumes avec filtré à humidité

Le bac à légumes humide est recouvert d'un filtre spécial qui optimise la retenue de l'humidité de l'air dans le compartment de rangement. Ceci garantit de creer un climat idéal pour les fruits et légumes frais, la salade, les herbes culinaires ou les championons.

Il est possible d'ajuster l'humidité de l'air dans le bac à légumes en fonction de la quantité rangée :

Petites quantités de produits alimentaires - Poussez le curseur vers la droite.

Grandes quantités de produits alimentaires - Poussez le curseur vers la gauche.

Si l'air est très humide, les légumes à feuilles conservent plus longtemps leur fraîcheur. Si l'air est très humide, les légumes à feuilles conservent plus longtemps leur fraîcheur.

Remarque

Une humidité excessive peut provoquer l' apparition de gouttes d'eau et entraîner un pourrissement.

Agencement variable du compartmentement interieur

Vouspouvez modifier suivant besoin l'agencement des clayettes du compartment interieur et l'agencement des recipients en contre-porte.

Tirez la clayette en avant, abaissez-la et faites-la basculer létairelement pour l'extraire.

Soulevez le rangement en contre-porte puis extrayez-le.

fr

Equipement special

(selon le modele)

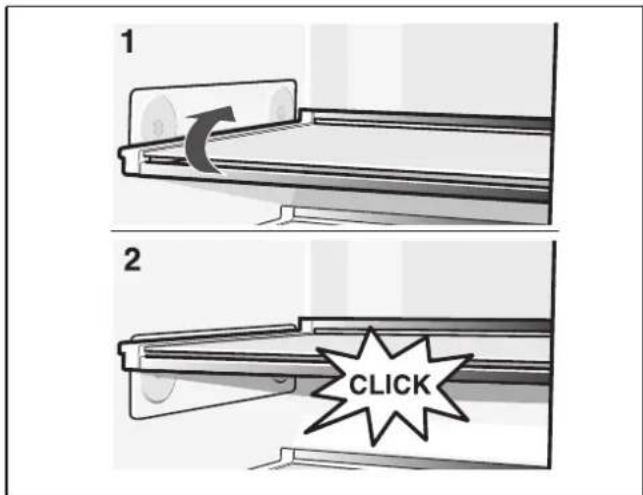

Clayette réglabé, en verre « easy lift »

La clayette se regle en hauteur sans qu'il faille l'extraire. Retirez au préalable les produits alimentaires de la clayette.

Poids maximal sur la clayette : 3 kg

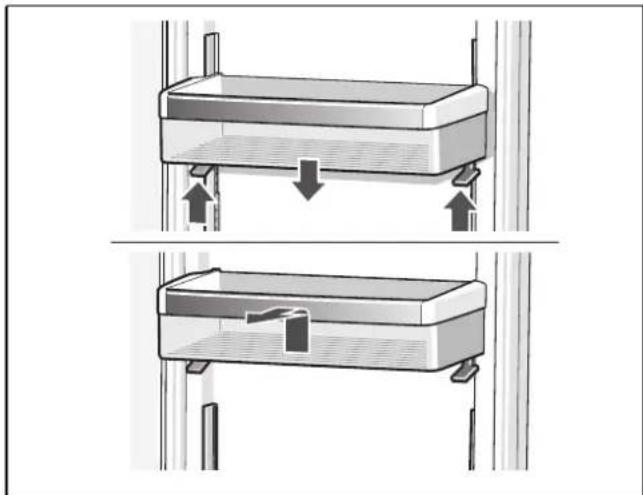

Support régliable « easy Lift » en contre-porte

Poussez les leviers vers le haut pour déplacer le rangement en contreporte vers le bas.

Le rangement se laisse déplacer vers le haut sans qu'il faillie appuyer sur les leviers.

Pour extraire le rangement en contreporte, souveze et extrayez-le.

Arrêt et remisage de l'appareil

Coupure de l'appareil

Appuyez sur la touche Marche / Arrel.

Debranche la fiche maje de la prise de courant.

Remisage de I'appareil

Si I'appareil doit rester longtemps sans servir :

1. Coupez imperativement l'arrivee d'eau a l'appareil quelques heures avant de I'eteindre.
2. Sortez tous les produits alimentaires de l'appareil.
3. Éteignez l'appareil.
4. Debranche la fiche male du secteur ou ramenez le disjoncteur en position eteinte.
5. Videz le bac à glaçons et nettoyez-le (voir le chapitre « Nettoyage de l'appareil »).
6. Nettoyez l'intérieur de l'appareil (voir le chapitre « Nettoyage de l'appareil »).
7. Laissez les portes de l'appareil ouvertes pour empêcher l' apparition d'odeurs.

Si vous dégivre l'ordinateil

Compartment concélateur

Gracé au système NoFrost entièrement automatique, le compartment congestioneur ne se couvre pas de givre. La nécessité de dégivrer disparaît.

Compartment réfrigérateur

La décongélation a lieu automatique.

L'eau de condensation sort par l'orifice d'écoulement puis gagne le bac d'évaporation au dos de l'appareil.

Nettoyage de l'appareil

Mise en garde

Ne nettoyez jamais l'intérieur de l'appareil avec un nettoyeur à vapeur!

Attention

N'utilisez�除 un produit de nettoyage contenant du sable, du chlorure ou de l'acide, ni�除 un solvant.

Attention

N'utilisez jamais d'éponges abrasives ou susceptibles de rayer. Des zones corrodées pouraient apparaitre sur les surfaces métalliques.

Attention

Ne nettoyez jamais les clayettes et les bacs au lavevaisselle. Ces pieces pourraient se déformer!

Procedez comme suit :

1. Éteignez l'appareil avant de le nettoyer.
2. Debranche la fiche male du secteur ou ramenez le disjoncteur en position eteinte.
3. Retirez les produits surgelés et stockez-les dans un endroit frais. Posez l'accumulateur de froid (si present) sur les produits alimentaires.
4. Attendez que la couche de givre ait fondu.
5. Ne nettoyez l'appareil qu'avac un chiffon doux, de I'eau tiède et du produit à vaisseleprésentant un pH neutre. L'eau de nettoyage ne doit pas pénétrer dans I'éclairage.
6. N'essuyez le joint de porte qu'avac un chiffon et de I'eau propre; ensuite, sechez-le a fond.
7. ÀpRES le nettoyage : rebranche la fiche mâle de l'appareil puis réenclenchez-le.
8. Rangez à nouveau les produits congelés.

Equipement

Pour les nettoyer, toutes les pieces régables du l'appareil peuvent être extraites (voir le chapitre « Agencement variable du volume interieur »).

Remarque

Pour extraire et netoyer les bacs, ouvre les portes en grand, à plus de 90^ .

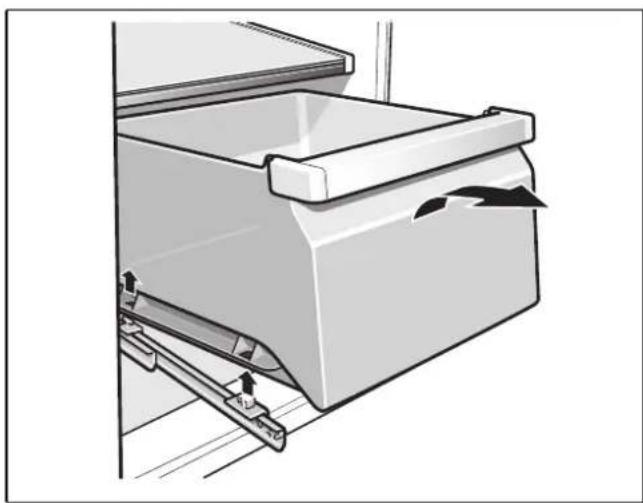

Extraire le bac

Sortez complètement le bac : soulevez-le pour le detacher de sa fixation puis extrayez-le.

Pour remetre le bac en place, posez-le sur les rails de sortie et poussez-le dans le compartment. Le fait de pousser le bac vers le bas le fait encranter.

Retrait du filtré à humidité

Commencez par extraire le bac à légumes. Ensuite, extrayez le filtré à humidité.

Soulevez le couvercle du filtré, extrayez ce dernier, nettoyez-le dans de l'eau tiède, laissez-le sécher puis réassemblez-le.

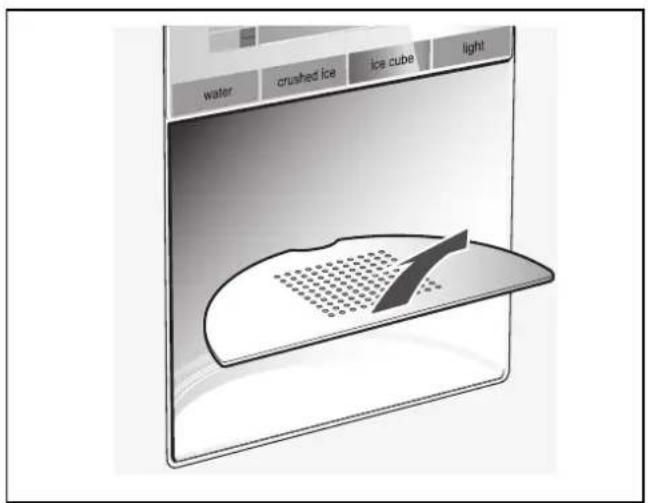

Nettoyage du bac récapuérateur d'eau

L'eau renversée afflue dans le bac de récapération. Pour le vider et le nettoyer, retirez le crible. Essuyez le bac récaproduateur d'eau avec une éponge ou un essuie-tout absorbant.

fr

Nettoyer le bac a glaçons

Si vous n'avez pas prélevé de glaçons pendant une période prolongée, ceux déjà confectionnés rapétissant, perdent leur fraîcheur et collent entre eux. Sortez le bac, videz-le et nettoyez-le à l'eau tiède.

Attention

Un bac rempli de glaçons est lourd!

Après le nettoyage, essuyez bien le bac et la vis sans fin de transport pour les sécher et empêcher les glaçons de coller dessus.

Mis en place du bac à glaçons

Poussez le bac à glaçons complètement à l'arrière sur les surfaces, jusqu'à ce qu'il encoche. La production de glaçons continue.

Remarque

Si le bac ne se laïsse pas déplacer complètement jusqu'en arrirée, tournez un peu la vis sans fin dans le bac et retirez les glaçons soudés dans la zone d'introduction.

Éclairage

(selon le modele)

Éclairage (LED)

Votre apparéil est équipé d'un éclairage par LED ne demandant pas d'entretien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Changez l'ampoule à DEL dans le compartmenté réfrigérateur

1. Éteignez l'appareil avec la touche Marche / Arret.
2. Retirez la fiche de la prise et / ou ramenez le disjoncteur en position eteinte.
3. Retirez le couvercle.

1. Changez l'ampoule à DEL (Ampoule de rechange à DEL: 220-240 V, courant alternatively, culot E14, puissance : voir l'inscription sur l'ampoule défectueuse).
2. Remontez le couvercle.

Economies d'énergie

• Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximé d'une source de chaleur (par ex. radiateur, ciusinière).
  Utilisez le cas échéant une plaque isolante.
  N'obstruez pas les grilles d'aération de l'appareil.
• Attendez que les plats chauds aient refroidi avant de les ranger dans le compartment congelateur.
  Déposez le produit congèle dans le compartment réfrigerateur et profitez de son froid pour refroidir les produits alimentaires.
  N'ouvre la porte de l'appareil que le plus brievement possible.
  Veillez à ce que la porte du compartment congélateur soit correctement fermée.
  Si present: Montez les écarteurs muraux pour parvenir à la quantité mentionnée d'énergie absorbée par l'appareil (voir « Installation de l'appareil», section « Aération »). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l'appareil. Dans ce cas, l'énergie absorbée peut augmenter légèrement.
  L'agencement des pieces d'équipment n'influe pas sur l'énergie absorbée par l'appareil.

Bruits de fonctionnement

Bruits parfaitement normaux

Bourdonnement sourd

Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans les tubulures, ou presence d'eau dans le distributeur de glaçons.

Cliquetis

Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.

Bruit de chute

Les glaçons finis de se solidifier chutent du distributeur dans le bac.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

Veuillez mettre I'appareil d'aplomb a I'aide d'un niveau a bulle. Ajustez ensuite l'horizontalite par les pieds a vis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coince

Vérifiez les pieces amovibles puis remettez-les en place correctement.

Des bouteilles ou récipients se touchent

Eloignez légarement les bouteilles ou réciplents les uns des autres.

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV):

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent.

Soumettez l'appareil à un autodiagnostic (voir le chapitre « Autodiagnostic de l'appareil »).

Voué eviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement Cause possible Remède
La température déviefortement par rapport au réglage.
	Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes.Si la température est trop élevé, vérifie au bout de seulement quelques heures si un rapprochement de la température a eu lieu.Si la température est trop BASSE, vérifie à nouveau la température le lendomain.
Aucun voyant ne s'allume. Coupure de courant ; disjoncteur disjoncté ;fiche mâle pas complètement branchée dans la prise.	Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifie les fusibles / disjoncteurs.
La zone d'affichage contient un « E.. ».	L'électronique a détré un début. Appelez le service après-vente.
L'alarme sonore retentit, l'affichage de température du compartment connélateur clignote.La température est trop élevé dans le compartment connéplatcur ! Les produits surgelés risquent de s'abîmer !
	Pour désactiver l'alarme sonore, appuyez sur la touche « alarm / lock ». L'affichage clignotant s'éteint.La température la plus élevé qui a régné dans le compartment connéplatcur s'affichependant 10 secondes.
	La portedu compartment connéplatcur est ouverte.Fermez la porte.
	Orifices d'entrée et de sortie d'air recouverts. Enlevez ces obstacles.
	Vouvas avez mis d'un coup trop de produits à congefer. Ne dépassez pas la capacité de congestion maximale.RemarqueVouvas pouvez remettre à congefer les produits en partie ou intégralement dégelés à condition quils ne soient pas restés dégelés à +3 °C plus d'un jour s'il s'agit de viande ou de poisson, ou plus de trois jours s'il s'agit d'autres produits.
L'éclairage ne fonctionne pas.	L'interrupteur de l'éclairage est coincé.Vérifiez si l'interrupteur d'éclairage se déplace.
	L'éclairage est défectieux. (Voir le chapitre « Éclairage ».)
L'appareil ne refroidit pas.L'éclairage ne fonctionne pas.Affichage éteint.	L'appareil est étêt. Appuyez sur la touche Marche / Arrêt.Coupure de courant. Vérifiez la présence de courant.Léfuse / disjoncteur a été retire / se trouve en position éteinte.Vérifiez le fuse bilie / disjoncteur.Fiche mâle incorrectly branchée dans la prise de courant.Vérifiez si la fiche mâle est bien branchée dans la prise de courant.
Le groupe frigorifique s'enclenché de plus en plus souvent et longtemps.	Vous avez ouvert féquemment l'appareil. N'ouvre pas l'appareil inutillement.Les orifices d'apport et d'évacuation d'air sont recouverts par des objets faisant obstacle.Vous avez mis une assez grande quantité d'aliments à congefer. Ne dépassez pas la capacité de congestion maximale.

Distributeur d'eau et de glaçons

Dérangement Cause possible Remède
Bien que l'appareil fonctionné déjà depuis longtemps, il n'a produit encore aucun glaçon.	Robinet d'eau fermé. Ouvrez le robinet d'eau.
	Alimentation en eau coupée. Pression de l'eau trop faible.	Prévenez l'installateur.
	La distribution de glaçons et d'eau est désactivée. La mention « IWD off » s'affiche	Activez la distribution de glace et d'eau (voir le chapitre « Allumer le distributeur de glaçons et d'eau »).
	Température trop élevé dans le compartment congélateur.	Régliez le compartment congélateur sur une température plus BASSE (voir le chapitre « Réglage de la température »).
Il y a des glaçons dans le bac à glaçons mais ils ne descendent pas.	Les glaçons se sont soudés entre eux. Retireze le bac à glaçons et videz-le.
Les glaçons se sont coincés à la sortie du bac à glaçons ou dans le broyeur de glace.		Retirrez le bac à glaçons et faites tourner la vis sans fin de transport à la main. Avec un bâtonnet en bois, détachez les glaçons évienttement coincés.
Les glaçons sont à moins dégelés. Les glaçons ont dégelé.		Retirrez le bac à glaçons, videz-le puis essuyez-le bien pour le sécher.
	La porte du compartment congélateur est ouverte.	Fermez la porte.
	Coupure de courant. Vérifiez la présence de courant.
Le distributeur d'eau ne fonctionné pas.	Robinet d'eau fermé. Ouvrez le robinet d'eau.
	Alimentation en eau coupée. Pression de l'eau trop faible.	Prévenez l'installateur.
Le distributeur de glaçons n'en fabrique pas suffisamment ou les glaçons sont difformes.	Il y a peu de temps que vous avez allumé l'appareil ou le distributeur de glaçons.	Il faut environ 24 heures pour que la production de glaçons commence.
	Vous venez de prélever une grande quantité de glaçons.	Le bac à glaçons tarde environ 24 heures à se replir de nouveau.
	La pression de l'eau est BASse. Ne raccordez l'appareil qu'à de l'eau débitée à la pression prescrite (voir le chapitre Branchement de l'appareil, rubrique Branchement de l'eau).
	Filtre à eau bouché ou épisé. Changez le filtre à eau.
	La température régnant dans le comportement congélateur est trop élevée.	Régliez le comportement congélateur sur un froid un peu plus intense.
Gargouillis, clapotis dans la conduite d'eau.	L'arrivée d'eau est interrompue ou bouchée.	1. Vérifiez l'avrilée d'eau.
		2. Vérifiez si la conduite d'eau est bouchée.
		3. Dans certains cas, il suffira d'éteindre brièvement le distributeur de glace et d'eau (voir le chapitre « Allumer et éteindre le distributeur de glace et d'eau »).

Autodiagnostic de l'appareil

Votre apparéil est équipé d'un programme automatique d'autodiagnostic qui vous affiche les sources de défauts ; seul le service après-vente est en mesure de les supprimer.

Lancer l'autodiagnostic de l'appareil

1. Éteignez l'appareil et attendeze 5 minutes.
2. Remettez l'appareil en marche.
3. Appuyez simultanément et pendant 5 secondes sur la touche « option » et la touche « select »

Le programme d'auto-test démarre. Si la mention « E.. » s'affiche, il s'agit d'un début. Si ce défaut s'affiche, prévenez le service après-vente.

Terminer l'autodiagnostic de l'appareil

Appuyez à nouveau simultanément et pendant 5 secondes sur la touche « option » et la touche « select »

Service après-venture

Pour connaître le service après-vente situé le plus pres de chez vous, consultez l'annuaire téléphonique ou le repertoire des services après-vente (SAV). Veuillez indiquer au SAV le numero de série (E-Nr.) de l'appareil et son numero de fabrication (FD-Nr.).

Voutrouvrez ces indications sur la plaque signaletique.

Aidez-nous à éviter des déplacements inutiles : indiquez les numérores de série et de fabrication. Vous economiserez ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements

Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

FR0140101200

B070222142

CH0848840040

it Indice

Per estrarre e pulire i cassetti, après completeness le porte或者其他 90^ .

Fabrique par BSH Hausgeräte GmbH titulaire des droits d'utilisation de la marque Siemens AG

Prodotto da BSH Hausgeräte GmbH in quanto licenciatario del marchio di Siemens AG
