| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte décorative |
| Dimensions (L x P x H) | 90 cm x 60 cm x 50 cm |
| Débit d'air max | 750 m³/h |
| Niveaux de puissance | 3 niveaux + mode intensif |
| Éclairage | LED, 2 lampes |
| Filtre à graisse | Filtre métallique, lavable au lave-vaisselle |
| Filtre à charbon | En option pour mode recyclage |
| Contrôle | Panneau de commande tactile |
| Niveau sonore | 54 dB(A) en mode normal |
| Installation | Installation murale |
| Consommation énergétique | Classe d'efficacité énergétique A |
| Garantie | 2 ans |
| Accessoires inclus | Kit de montage, filtre à graisse |
| Maintenance | Nettoyage régulier des filtres, entretien des lampes |
| Sécurité | Protection contre les surchauffes, arrêt automatique |
| Informations supplémentaires | Compatible avec les systèmes de ventilation modernes |
FOIRE AUX QUESTIONS - LC959TA60 SIEMENS
Questions des utilisateurs sur LC959TA60 SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice LC959TA60 - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LC959TA60 de la marque SIEMENS.
MODE D'EMPLOI LC959TA60 SIEMENS
Mode d'emploi et notice de montage
Modes de fonctionnement

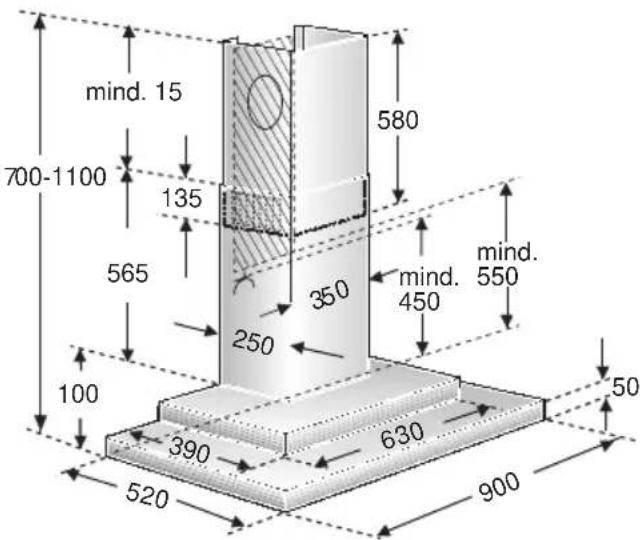

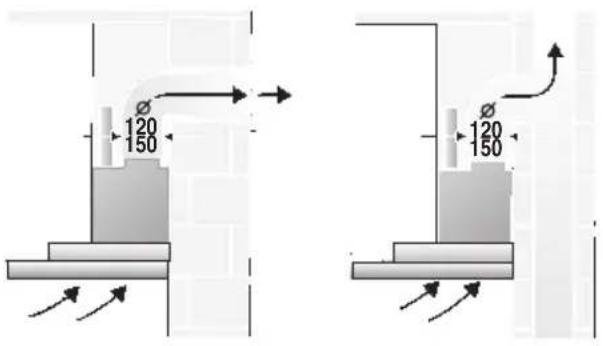

Air évacué à l'extérieur:
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buees de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chaudiage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
Modes de fonctionnement
On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparciels de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

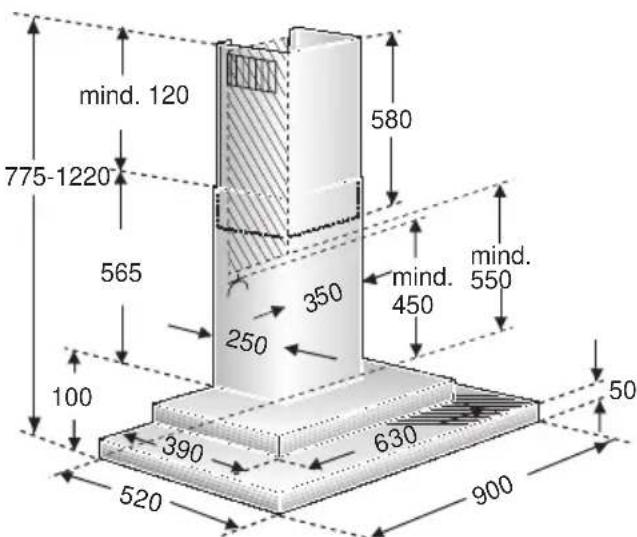

Air recyclé:
La hotte doit, dans ce cas, être équipée d'un filtré au charbon actif (voir le filtré et son entretien).
Vos pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.
Voutrouvezez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtré àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le cadre a graissé retient les particules solides en suspension dans les buées de cuisson.
Le cadre à charbon actif retient les substances odoriferantes.
Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.
Les réparations ne doivent être effectues que par un spécialiste.
Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.
Si l'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISSÉ et d'ymettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.),sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
La méthode la plus efficace pour supprimer les buées de cuisson consiste à:
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelques seulement minutes après la fin de la cuisson.

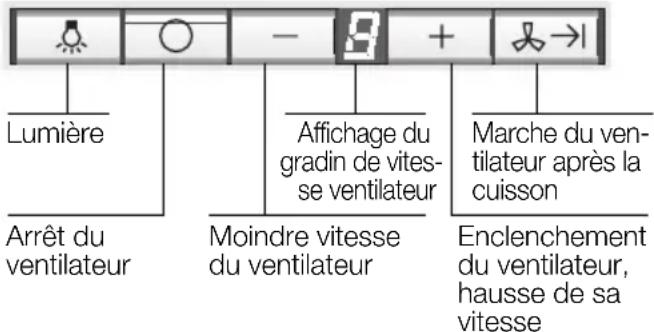

Signal sonore:
Lorsque yous appuyez sur une touche, un signal sonore retentit a titre de confirmation.
Coupure du signal sonore:
□ Appuyez simultanément sur les touches 0 et + jusqu'à ce que, env. 3 secondes plus tard, un signal retentisse.
Enclenchement du signal sonore:
Régétez cette opération.
Enclenchement du ventilateur:
□ Appuyez sur la touche+.
Réglage du ventilateur sur la vitesse désirée:
□ Appuyez sur la touche +.
Le ventilateur passse au gradin de vitesse immédiatement supérieur.
□ Appuyez sur la touche -.
Le ventilateur passse au gradin de vitesse immédiatement inférieur.
Coupure du ventilateur:
Appuyez sur la touche 0. La mention s'estint au bout d'un temps bref. Ou:
□ Appuyez sur la touche -autant de fois que nécessaire à ce que le ventilateur s'éteigne. La mention s'éteint au bout d'un temps bref.
Au niveau intensif, le ventilateur développpe sa plus grande puissance. Vous n'en aurez que brievement besoin.
□ Appuyez sur la touche + autant de fois que nécessaire à ce que la dette s'affiche.
Si vous n'eteignez pas manuellement la ventilation intensive, le ventilateur revient automatiquement à la vitesse au bout de 10 minutes.
Poursuite de marche du ventilateur:
□ Appuyez sur la touche
Le ventilateur tourne 10 minutes à la vitesse ; un point clignote à l'affichage. Ensuite, le ventilateur s'est automatiquement.
Eclairage:
Pour allumer et eteindre I'eclairage, appuyez brievement sur la touche
□ Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est eteint.
Réglage de la luminosite:
Maintenez la touche appuyee jusqu'at
atteindre la luminosite voulue.
Enclenchement automatique de l'éclairage, par ex. au moyen d'un minuteur:
Le ventilateur et I'éclairage doivent être éteints.
Enclenchement:
Appuyez simultanément sur les touches - et I
Au bout de 3 secondes env., l'éclairages' enclenché pour confirmation.
Coupure:
Répêtez le processus d'enclenchement de l'éclairage.
Au bout de 3 secondes env., l'éclairage s'étéint pour confirmation.
Filtres àGRAISSÉ:
Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAisse en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.
Indicateur desaturation: - +
Lorsque les filtres àGRAISSÉ sont satures, un signal retentit pendant 10 secondes après la coupure du ventilateur et la dette est allumée. Vous devrez nettoyer les filtres à graissé au plus tard à ce stade de saturation.
Nettoyage des filtres àGRAISSÉ en métal:
En fonctionnement normal (1 à 2 heures par jour), le contrôle doit être nettoyé au bout de 8 à 10 semaines.
- Ces litres sont nettoyables au lavevaisselle. Ils peuvent changer légarement de couleur au lavage.
Le cadre doit reposer non serre dans le lave-vaisselle. Il ne doit pas etre coince.
Important:
Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.
Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures
dans de I'eau très chaude additionnee de
produit a vaisselle.
N'utilise pas de détergents aggressifs,
contenant un acide ou une base.
Ensuite, Brossez les filtres, rincez-les bien
puis laissez-les goutter.

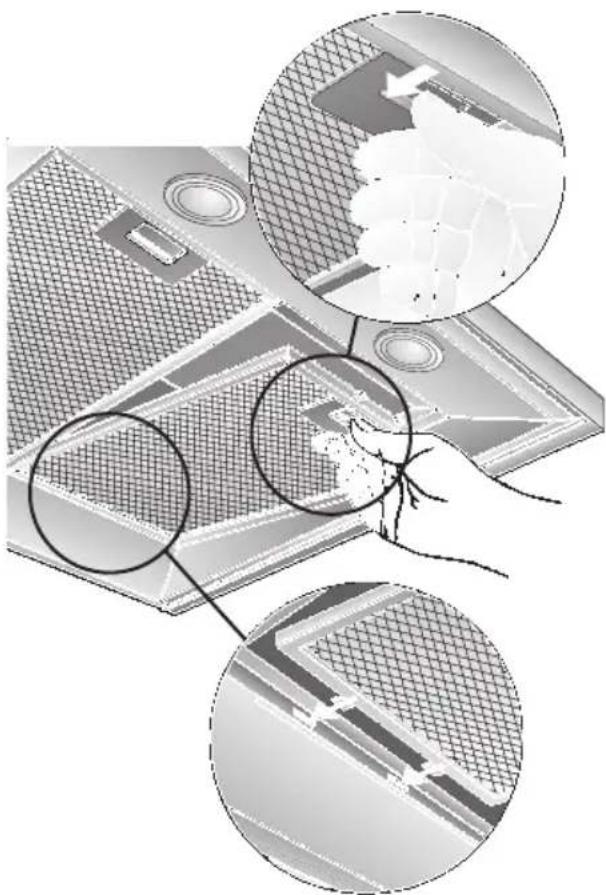

Retrait et mise en place des filtres àGRAISSSE EN METAL:
Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.
- Poussez dans le sens de la flèche le cran situé contre chaque fille àGRAISSE puis abaissez les filtres.
- Nettoyer les filtres àGRAISE.
- Une fois nettoyés, remettez les filtres àGRAISSE en place.
- Faites s'effacer la dette.
Appuyez sur la touche 0.
Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de génere le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un roti.

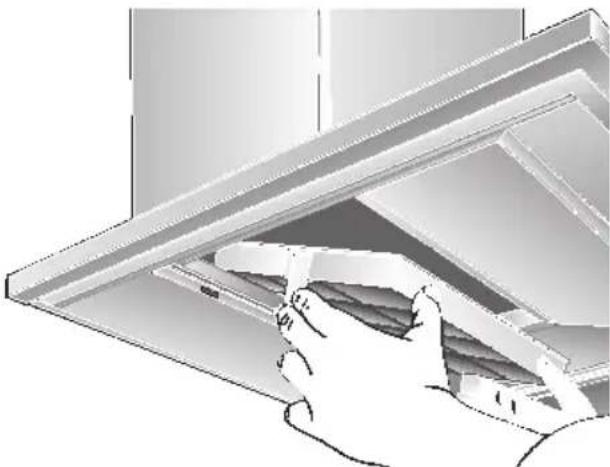

Mise en place du filtrre:
Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.
- Retirez d'abord les filtres àGRAisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).
- Mettez en place le filtré à charbon actif.
- Faites écranter les pattes des deux côtés.
- Remontez les filtres àGRAisse en metal (voir la section intitulée "Retrait et mise en place des filtres à graisse en metal).
- Pour que la dette s'éteigne. Appuyez sur la touche 0.
Indicateur de saturation:
Une fois que le filtré à charbon actif est sature, un signal retentit pendant 10 secondes après que vous avez eteint le ventilateur et la lettre s'allume. Changez le filtrre au plus tard lorsque le signal sonore retentit.

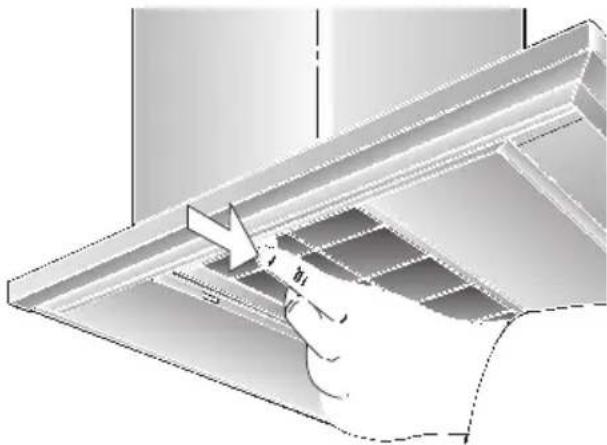

Retrait du filtré:
Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.
- Retirez les filtres àGRAISSE en métal.
- Appuyez sur les pattes situées des deux côtés puis retirez le filtré à charbon actif par le bas.
- Remontez les filtres àGRAISE.
Changement du filtré à charbon actif:
Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.
Vouspouvezyouprocurerunfittercachbonactifderechange danslecommercespecialise.Voirla section surles accessoires speciaux.
N'utilisez qu'un filtr de origine.
Vous garantiez ainsi un fonctionnement optimal de la hotte.
Mise au rebut du filtré à charbon actif usage:
Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
Lors du nettoyage des filtres à graisse, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotter. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotter.
Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourrait apparaitre.
Prudence: ventiliez suffisamment la cuisine, n'utilisez jamais de flamme rue.
Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.
N'utilisez jamais de détergent pour acier pour nettover les touches de commande.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez Throughout l'acier inox dans le sens de son polissage.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.
Surfaces en aluminium et en plastique:
Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilise pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.
Changer les ampôules halogènes
- Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le isjoncteur/ fusible.
Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir étéintes. - Retirez l'anneau de I'ampoule avec un tournevis ou assimilé.
- Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enchage. Ne saisissez l'ampoule qu'avac un chiffon propre.
- Réencrantez l'anneau de l'ampoule.
- Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/Réarmez le disjoncteur.
Remarque: si I'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.
Réglage de l'indicateur de saturation
S'il faut convertir la hotte sur un autre mode (par ex. du mode Air evacué au mode Air recyclé), vous devrez aussi modifier en conséquence l'indicateur de saturation du filtré (voir la notice de montage).
Dérangements
Si ou apparait a l'indicateur:
Voir la section intitulée "Filtre et entretien".
Si les touches de la hotte aspirante restent inopérantes:
Debranchez pendant une minute environ la fiche maje de la hotte aspirante ou retirez le fusible pour la mesure hors tension.
Ensuite, reenclenchez la hotte.
Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.
(Voir la liste des agences du service après-venture).
Lors de votre appel, veuillez mentionner les numéroes suivants:
NoE
FD
Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtrer retiree.
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air a I'extérieur ou le recycler.
Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 550~mm , voir fig. 1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cusinières à gaz:
Lors du montage de foyers gaz, veuilles respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50~mm
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.
Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).
Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la réglementation locale et nationale applicable.
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des-appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables menagedes par ex.dans les portes, fenêtes et en association avec des ventouses télécopiques d'admission/ evacuation de I'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appeareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:
Le conduit d'évacuation soit court et lisse.
Ilaitle moins possiblede coudes.
Il ait le plus fort diametre et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Conduits de section ronde:
Nos recommandons
recommandons des conduits au diamètre interieur de 150 mm mais de 120 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent composer aucun coude prononce.
120 mm = 113 cm de section
150 mm = 177 cm de section.
Si les conduits ont des diamètres différents: utilisez du ruban adhési àétancher.
Si la hotte evacue l'air a l'extérieur, veilles à ce que l'apport d'air soit suffisant.
Mode Air recyclé
Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialise.
Voutrouvezez les
numeros de reference
des accessoires
correspondants a la fin
de la presente notice
d'utilisation.
Branchement du conduit d'évacuation 150 mm:
Fixez le conduit d'évacuation directement sur l'orifice.

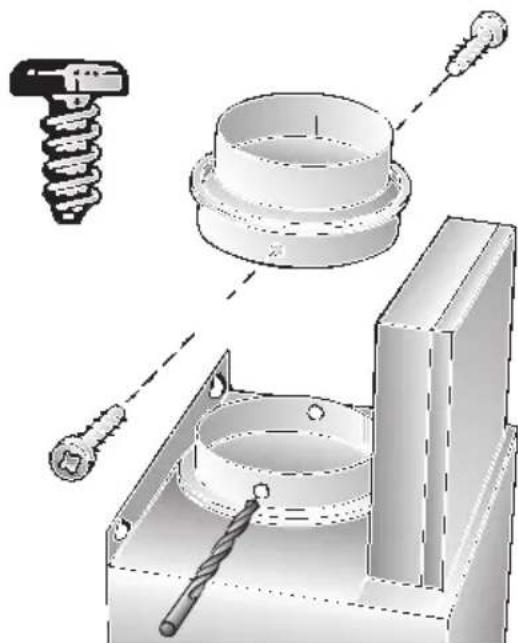

Branchement du conduit d'évacuation 120 mm:
Introduisez le manchon réducteur dans le manchon à air. Percez 2 trous de 3 mm de diamètre puis vissez les deux manchons.
Fixez le tuyau d'air vicié contre le manchon réducteur.
Avant le montage
Préparation du mur
Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.
Poids en kg:
| Air évacue Air recyclé | |
| 25,0 26,5 | |
Sous réserve de modifications constructives dans l'intérêt du progrès technique.
Conversion du mode Air évacué au mode Air recyclé
Conversion de la commande électronique au mode Air recyclé:
La hotte est livre réglée en série sur le mode Air evacué.
Pour effectuer la conversion, il faut que la hotte aspirante soit raccordée electriquement mais hors tension.
- Appuyer sur la touche 0 puis la maintenir enfoncée.
- Pendant que la mention 0 est allumée, appuyez en plus sur la touche useu'ac que la mention s'allume.Ensuite,relachezla touche.
La mention L s'eteint au bout d'un temps bref. La commandelectronique est-dessormais reglee sur le mode Air recyclé.
Pour convertir à nouveau la commande électronique sur le mode Air evacué (affichage de la dette), il suffit de répéter les opérations décrites aux points 1. et 2. ci-dessus.
Branchement électrique
La fiche male de la hotte aspirante ne pourra etre branchee que dans une prise secteur a contacts de terre reglementairement posée.
Au plafond, installez cette prise à contacts de terre, si possible directement au-dessus du capotage de la cheminée.
Caracteristiques electriques:
Vous les trouvez après avoir retire le cadre pour filtrer, sur la plaque signalétique, à l'intérieur de l'appareil.
ToujoursmettreI'appareil hors tension avantd'effectuerdesréparations.
Longueur du cordon de branchement: 1,30 m.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la Compagnie locale/nationale distributrice d'électricité.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparèils électriques.
Encastrement
Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.
- Retirer le filtré àGRAISSE (voir la notice d'utilisation).

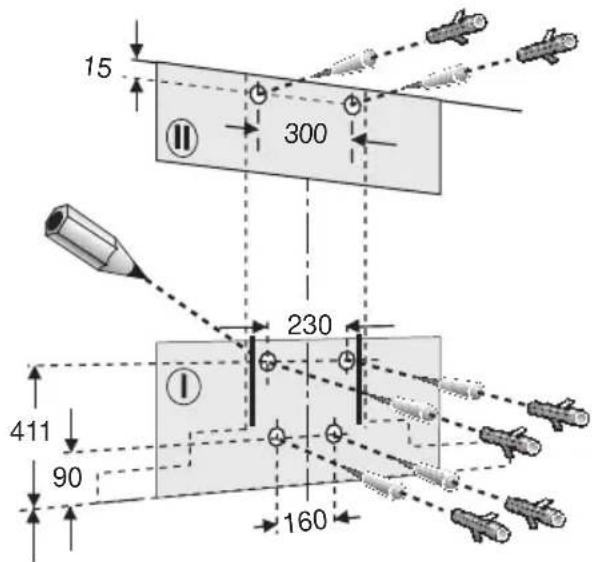

- Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
- A l'aide du gabarit, marquez sur le mur les emplacements des vis ainsi que, pour facilititer l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte.
Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représenté le bord inférieur de la hotte aspirante.
4. Percer 4 trough pour la hotte aspirante et 2 trough pour le capotage-cheminée. Ces trough doivent faire 8 mm de diamètre. Enconcer les chevilles jusqu'à ras du mur.
mind.550 Elektro mind.650 Gas
Remarque: rappellez-vous que vous aurez peut'être des accessoires spéciaux à monter.

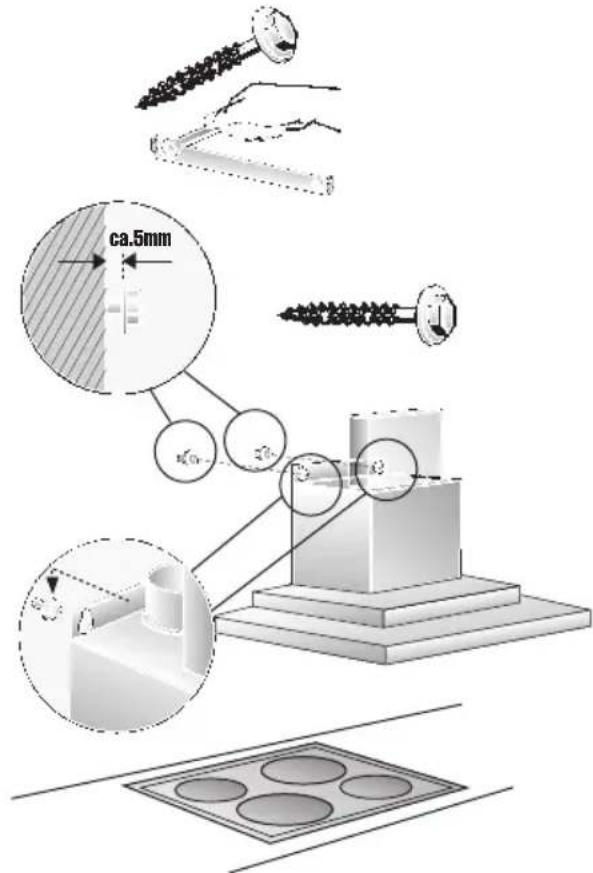

- Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.
- Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.
- Accrochez la hotte aspirante aux vis.
Encastrement

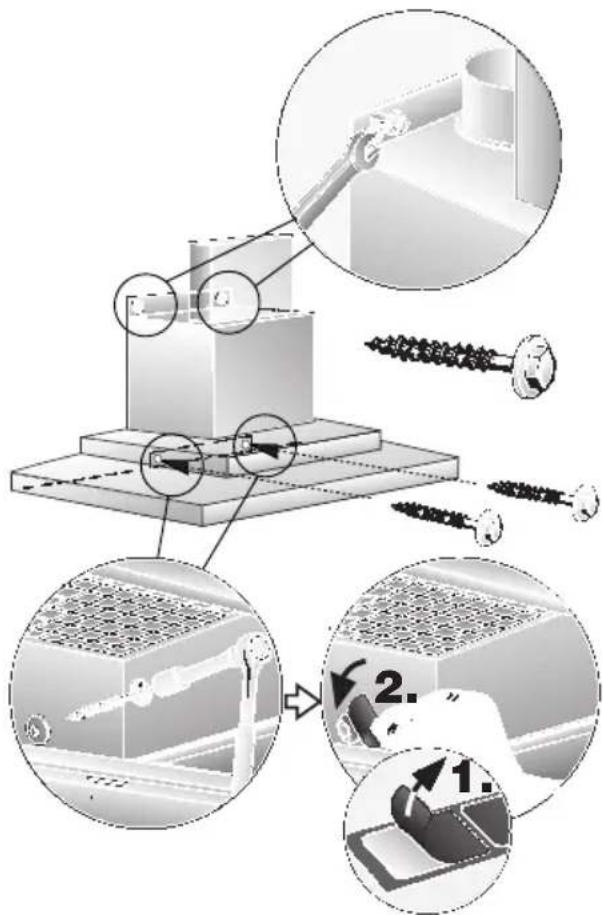

- Vissez les vis hexagonales du bas.
Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.
- Collez une par une les pellicules plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.
- Raccorder la hotte aux tuyaux.
- Effectuer le branchement électrique de la hotte.
- Retirez la pellicule de plastique protégeant les deux capots en inox.
Evitez d'endommager les surfaces lisses en acier inox.

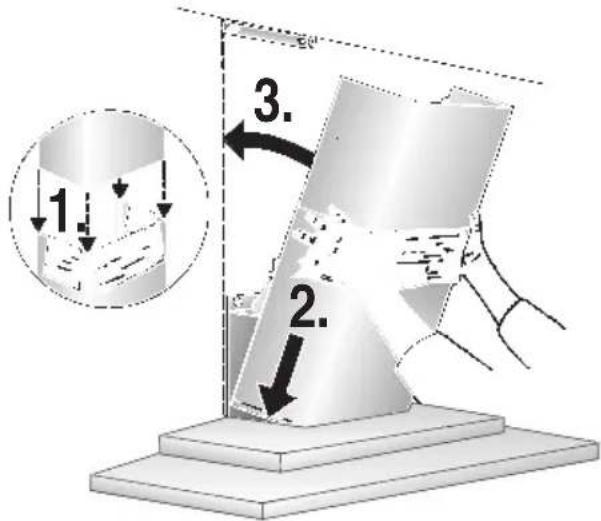

- Insérer l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément téléscopique supérieur doivent être tournées vers le bas) puis les introduire dans la découvert menagée à cet effet dans la hotte aspirante.
Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

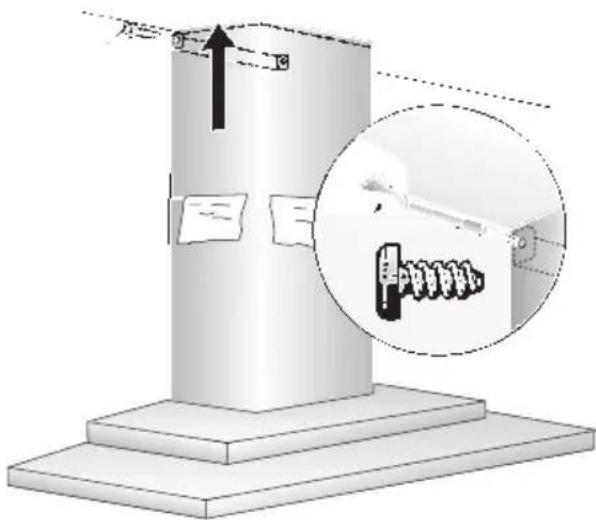

- Soulever l'objet supérieur puis le visser au moyen de deux vis contre la cornière de retenue.
- Remetre le filtré àGRAISSÉ en place (voir la notice d'utilisation).
