MANUAL DE UTILIZADOR LC959TA60 SIEMENS

Instruções de serviços de montagem

LC 669..

LC 6X9 . .

de

en page 16-28

fr pages 29-41

nI pagina 42-54

it pagina 55-67

es página 68-80

pt página 81-93

Abb. 1

GAS

GAZ

KAASU

GASS

ELEKTKRO

ELECTR.

ELETTI.

EL.

Gebrauchsanleitung:

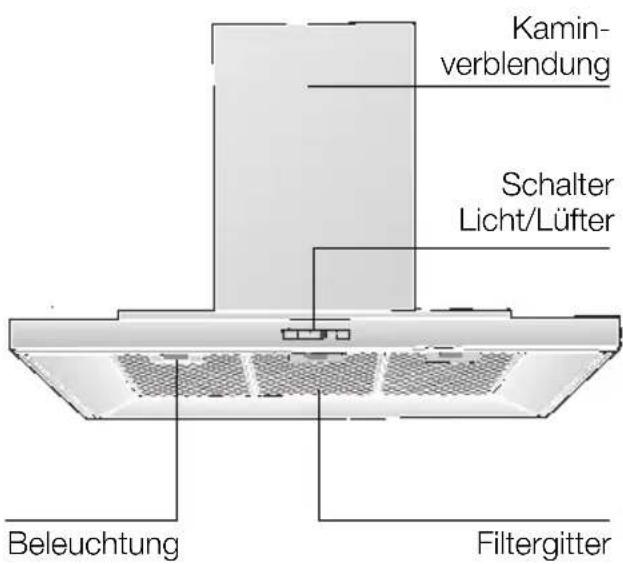

Gerätebeschreibung

Betriebsarten

Abluftbetrieb:

Instruções de Serviço:

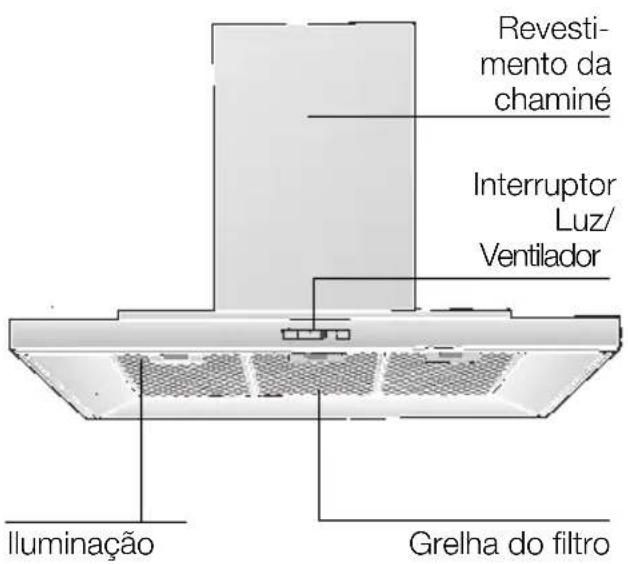

Descrição do aparecido

Tipos de funciona

Funcionamento com exaustao:

O ventilador do exaustor aspira os vapores da cozinha e, atraves do filtro de gordura, encaminha-os para o ar livre.
O filtr de gordura retem as particulas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustao, o funcionaismo simultaneo de aparelhos independentes de uma chaminé (como por ex. aquecedores a gas, oleo ou carvao, esquentadores e accumuladores) tem que ser garantida a renovacao do ar necessario, para a combustao perfeita dos aparelhos antes referidos.

É possível um functimento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Tipos de funciona

Isto pode ser consiguedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligation com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.

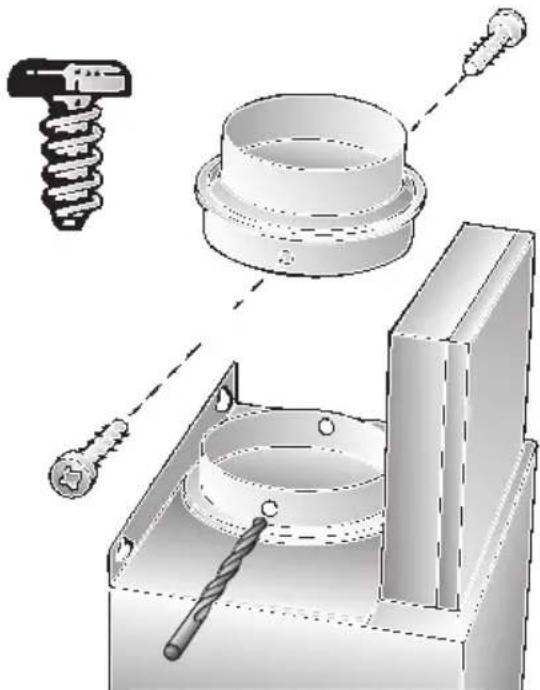

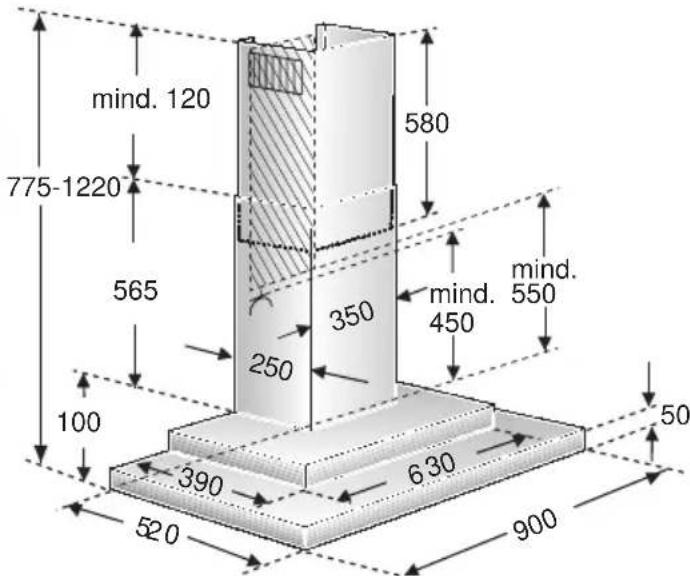

Função com circulação de ar:

Neste caso, tem que ser montado um过滤 de carvas do本次活动 (ver Filtro e Manutenção).

O jogo completeo de montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Servicos Tecnicos.

Os他们在某一个地方设立的办公室。
Os numeros de encomendar correspondentes podem ser encontrados no final destas Instruções de Serviço.

O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤o gondura e de carvao activo.
O filtró de gordura retém os componentes gordurosos dos vapeores da cozinha.
O filtró de carvaso activo retém as substancias com cheiro.

A Se não for instalado o filtró de carvas activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Indicações importantes:

• Estas instruções de service aplicam-se a variedo modelos de apareiros.
  E. por isto, possivel que se encontrem descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.
• Este exaustor correponde às normas de segança para este tipo de aparehos.
  As reparacoes so devem ser efectuadas por pessoal especializzato.
  Reparacoes inadequadas podem a carreter perigos various para o utilizesdor.
  Se o aparecido antes daro, não o deverá por em funciona.
  A ligaçao e a colocacao em funcimento so devem ser efectuadas por um的技术ico.
  Se o cabo de ligaçaoaretheparelho estiver danificado,ele tera que ser substituidoelo fabricante,pelos seuis Servicos Tecnicos ou, ainda, poruma persona qualificada,a fim de se evitarem situacoes de perigo para outilizador.
  Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
  Este exaustor s o deve ser aplicado para fins domesticos.
  O exaustor só deve funciona com as lampadas colocadas.
  As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
  O exaustor não deve funciona sem o filtró de gordura.
  Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.

Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer, por isso, manter-se vigilante.

□ Antes de utiliser o novo aparelho, deverá ler com atençao estas instruções de service.
Delas constam informacoes importantes para a suautenca, bem como sobre a utilização e manutençao do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras).

Não flamejar alimentos por baixo do exaustor.
Perigo de incência do filtró de gordura, devido à subida da chama.
Os queimadores tem que estar sempre cobertos com os recipientes de cozinho.
O funciona do exaustor por cima de um aparelho de queima para combustíveis solidos (carvão, madeira e similares) sé é possível com limitações (ver Instruções de montagem).

Placas a gás / fogoes a gás

Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 Minutes) com a potência Tmaxima, poi, existe o perigo de queimadas ao tocar na superficie do aparelho ou o perigo de serem causados danos no exaustor.

Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funciona tres ou mais queimadores.

Os vapores da cozinha são eliminados de forma mais eficaz:

• Premindo qualquer tecla, soa um sinal de confirmacao.

Desligar o sinal acustico:

Premir, simultaneamente, as teclas 0 e + até que, passados cerca de 3 seg, se ouça um sinal.

Regulação da fase de exaustão pretendida:

• Premir a tecla +
• O exaustor comuta para a fase imeditamente superior.
• Premir a tecla -.
• O exaustor comuta para a fase imeditamente inferior.

Desligar o exaustor:

• Premir a tecla 0.
  A indicação apaga-se, passado pouco tempo.
  Ou:
• Premir a tecla - até que o deslgue.
  A indentação apaga-se, passado pouco tempo.

Fase intensiva:

Com a fase intensiva obtém-se o rendimento Tmaximo. Ela sé é necessária por curtos periodos de tempo.

Premir a tecla + até que a indentação fique iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, après 10关键时刻 comuta automaticamente para a fase.

Funcionamento do exaustor com descomutatione automatica:

Premir a tecla

O exaustor funciona durante 10 minutos na fase e naindersao está um punto apiscar. Depois o exaustor desiga automaticamente.

Illuminação:

Premir, por breves instantes, a tecla para ligar e desligar.
A iluminação pode ser realizada em qualquer momento, mesmo se o exaustor estiver desligado.
Regulação da luminosidade: Manter premida a tecla até obter a luminosidadepretendida.

Ligação automática da iluminação, por ex. atraves de um relógio temporizador:

A turbina e a iluminação tém que estar desligadas.

Ligar:

Premir, simultaneamente, as teclas - e →I.

Passados cerca de 3 seg., a illuminação liga, para confirmação.

Desligar:

Repetir a operação, com a illuminação ligada.
Passados cerca de 3 seg., a illuminação des Liga, para confirmação.

Filtro de gordura:

Para retenção das particulas de gordura existentes nos vapores da cozinha são realizadosiltros metalicos.

A malha do filtró é de metal não inflamável.

Atença:

Em caso de saturação do filtro com resíduos gordurosos, augmentam as possibilidades de inflamação do mesmo e a funcção do aparecido pode ser prejudicada.

Important:

A limpeza atempada do filtró evita o perigo de incência que se pode verficar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Se o filtro estiver saturado, depuis do exaustor desligado, ouve-se um avis acústico durante 10 segundos e a indicação é está iluminada. Neste caso os filtros devem ser imeditamente limpos.

Com um uso normal (de 1 a 2 horas diarias) ter-se-á que limpar o filtro de metal antes 8 a 10 semanas.
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.

Important:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.

Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com detergente.
Nao utilizear produits de limpeza agressivos, que contenham acido ou lixivia.
Passado algo um tempo, escovar os filtros com uma escovapropria e,deois, enxagua-los e secao-los bem.

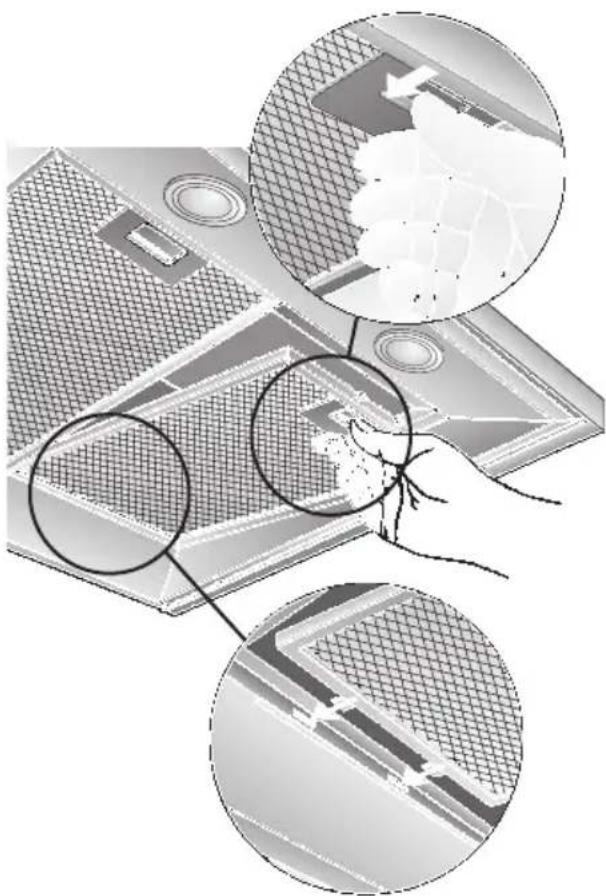

Desmontar e montar os filtros metalicos:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Pressionar os encaixes dos filtros no sentido da seta e,(before, retiring os filtros.

1. Limpar os filtros metalicos.
2. Recolocar os filtros lavados.
3. Apagar a indentação .

Premir a tecla 0.

Para refer os cheiros no funciona com circulacao de ar.

Atença:

Em caso de saturação do FILTER com resíduos gordurosos, fazer as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.

Important:

Através da substituição atempada do filtró de carão activo, é evitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.

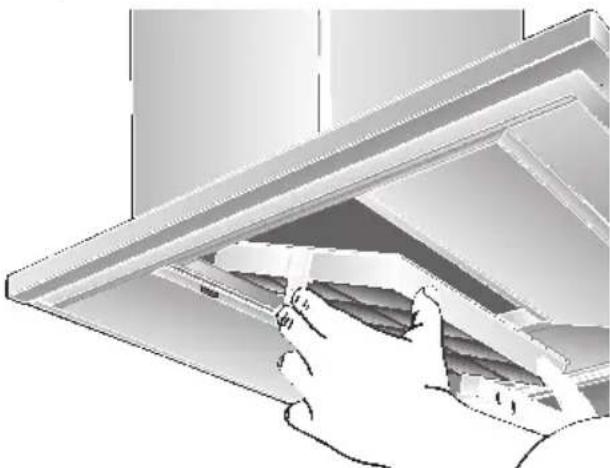

Montagem:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
2. Aplicar o filtro de carvão activo.

1. Encaixar as patilhas em ambos os lados.
2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
3. Apagar a indentacao L.

Premir a tecla 0.

Indicação de saturação:

Se o filtro de carvão activo estiver saturado, depuis do exaustor Ter sido desligado ouve-se um aviso acústico durante 10 segundos e a指示ação fica iluminada. Neste caso o filtro de carvão activo de ser imeditamente substituído.

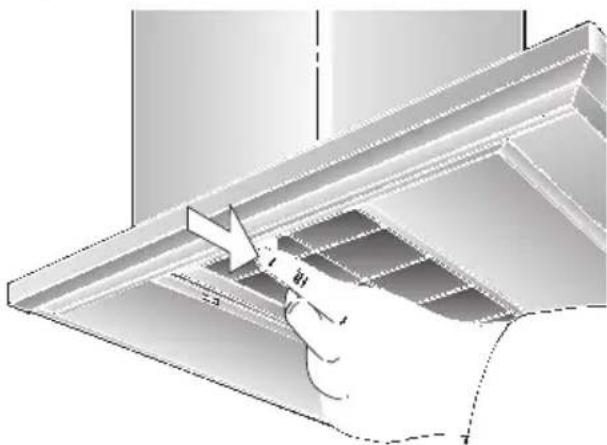

Desmontagem:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Desmontar o filtro de gordura.
2. Pressionar as patilhas emiros lados eutar o filtro de carao activo para baixo.

1. Recolocar o filtro de gordura.

Substituição do FILTER de carvão activo:

No caso de funciona normal (1 a 2 horas diarias), os filtros de carão本次活动 devem ser substituidos uma vez no ano.
O filtró de carvão activo pode ser adquirido nos Serviços Técnicos (ver acessórios especialis).
- Devem ser realizados apenas filtros originais.

So assim é garantido o funciona optimazo do exaustor.

Reciclagem do filtro de carvão activo uso:

O filtró de carvasão activo não contentem substancias prejudicials. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

• Quando limpar os filtros de gordura,deerá también limpar as zonasccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incéndios e o mau funci-o-namento do aparelho.
  Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas.
• Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
• Não utilizes produits acidos ou escovas rivas.
• Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.

Atença: Arejar suficientemente a cozinha e não fazer chamas livres.

As teclas de commando devem ser limpas com una solución de agua com um detergente suave e um pano macio e humido.
Não aplicar, nas teclas de commando, produits para limpeza de inox.

Superficies de aço inox:

Utilizar um produit para inox suave e não abrasivo.
Limpar apenas no sentido do polimento.

As superficies de inox não devem ser limpas com produits abrasivos ou com teor de soda, acidos ou cloretos.

Superficies de aluminio e material sintetico:

Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- São utilizen panos secs.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- São utilizes produits abrasivos.

Substituicao das lampadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
   As lampadas de halogeneo ficam muito quentes, quando em functiOnamento.
   Mesmo pouco tempo de deposite de ligadas,
   ha perigo de queimaduras.
2. Retirar o aro da lampada com a ajuda de uma chave de parafusos ou similar.

1. Substituir a lampada de halogeneo (lampada de halogeneo corrente no mercado, 12 Volt, max. 20 Watt, casquilho G4).

Atença; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lampada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Note: Se a iluminação não funciona,deerá verificar, se a lampada está bem encaixada.

Regulação da indentação de suturação

Se for necessário proceedar à modificação do tipo de functimento (exaustão/ circulação de ar), quando aindersçaçao de saturação para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indentação aparecer um ou um:

Vero capitulo "Filtros e Manutenção".
Se não for possível utiliser o exaustor:
Desligar o exaustor da corrente eletrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusivel.

Depois volta a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os outros Serviços Tecnicos.

Quando recorrer acos Serviços Técnicos indique por favor:

Nr de Produkte Data de fabrio

Registe"Thesenumbersnoscamposacima. Elesconstamdachapadecharacteristicaskeencantrarano inferiordoaparelho,apośretirarararmaçao dofiltro.

Indicações Importantes

Apareiros velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegado pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua también para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcional com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a plac de cozinha.

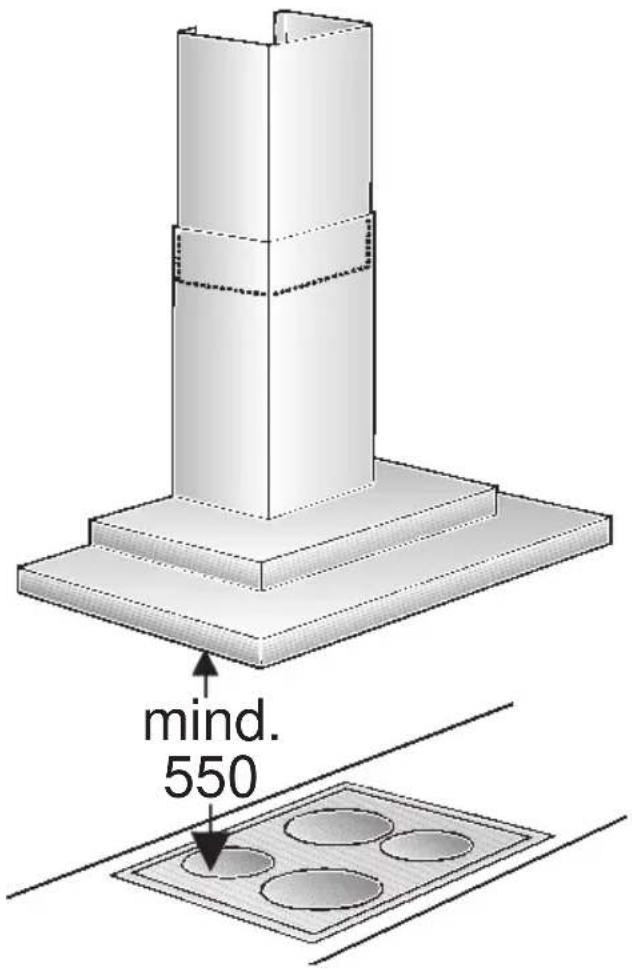

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustíveis solidos, da qual pode resultar perigo de incério (por ex. o fazer de uma faúlha), seessa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de agua.

Instruções adiconais paraplacesagás:

Na montagem de apareiros de cozinhar a gás (= fogões e placas), tem que ser respeitadas as respectivas normas{nacionais em vigor (p. ex. na Alemanha: Regulamentoações Tecnicas sobre Instalacoes de Gás TRGI).
Tém que ser respeitadas as instruções e as normas de instalação do fabricante.
O exaustorsolepoderestaladojunto deumarmario superior oudeumaparede alta. Distancia minima: 50~mm

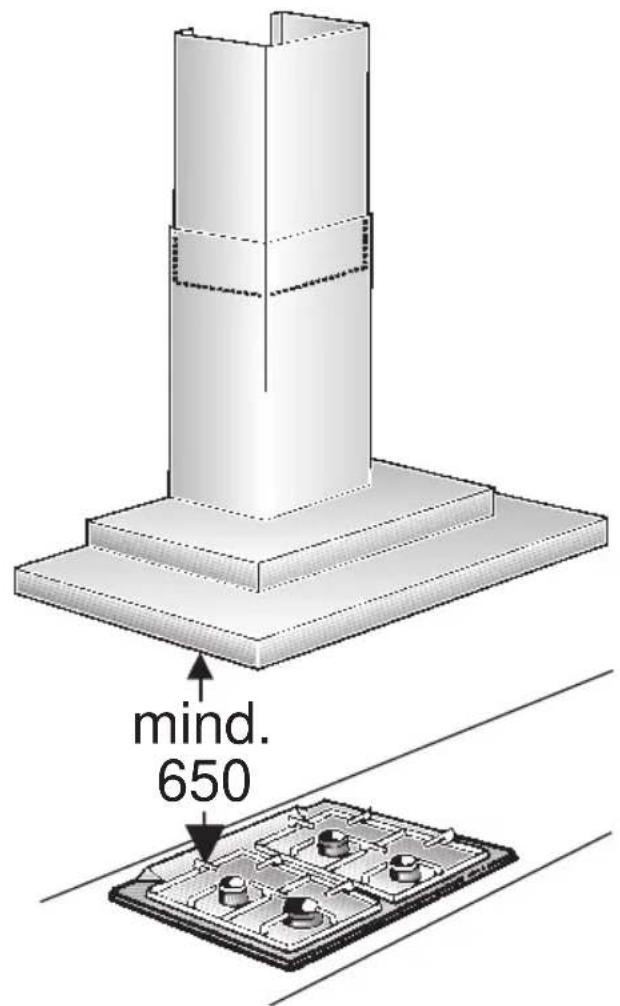

A distência minima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

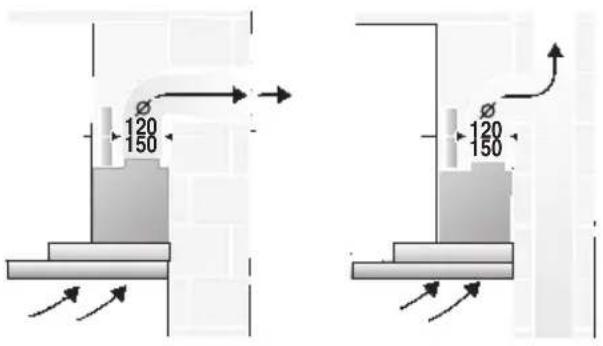

Funcionamento com exaustao

O ar da exaustão é conducido para cima, atraves de um canal, ou direcamente para o exterior atraves da parede.

A exaustão do ar não pode ser feita atraves de uma chamé de saía de fumos ou de gases de combustão, nem atraves de um canal que sirva para ventilação de locals, onde se encontrar apareiros de queima.

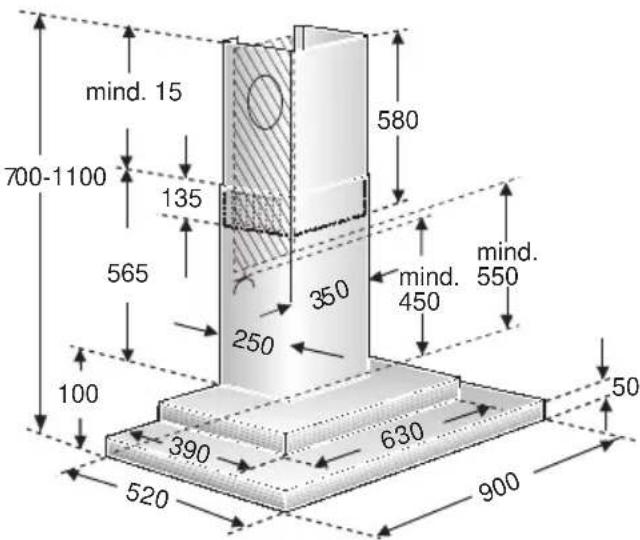

Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).

Para condução do ar de exaustão para uma chamé de fumos ou de gases de combustão, que não está em等功能amento, é necessária uma autorização das entidas competentes.

Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.

É possível um functimento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalacao dos apareiros de queima.

Isto pode ser consignedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medicas tecnicas, como trancagem reciproca ou semelhantes.

Se a renovacao de ar fresco nao for suficiente, existo o perigo de envenamen-mentation,provocado pelo returno dos gases provenientes da combustao.

Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.
No funcaoamento de aparelhos de cozinhar, como por ex. placas e fogoes a gas, esta regra nao se aplica.

Se o exaustor funciona com circulacao de ar - comimento de carvao activo - nao ha qualquer tipo de limitacao.

Se o ar da exaustao for conducido através da parede exterior, delve serutilizada uma caixa mural telescópica.

Potência optimizada do exaustor:

Tubo de exaustao curto e liso.
Tubocom numero minimo de curvas.
Diametro do tubo e curvas tao grandes quanto possivel.

Autilização de tubos de aspiração longo e rugosos no seu interior, mitas curvas, ou diametros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.

Tubos circulares:

Recomendamos um diametro interior de 150 mm, mas no minimo de 120 mm

Canais planos tem que ter um secção equivalente ao diametro dos tubos. Eles não devem ter nenhum desvio muito pronunciado.

120 mm ca. 113 cm
150 mm ca. 177 cm²

Se os diamétros dos tubos aparecem diferências:

Deverão ser aplicadasCNTAS de vedação.

Nouveo.

Funcao de circulação de ar

Comimento de carvão activo, se não existrem condições para funzonamento de exaustão.

O jogo completeness de montagem pode ser adquirido nos)nossos Servicos Tecnicos.

O número de encomenda correspondente pode ser達到 no final destas Instruções de Serviço.

Ligacao do tubo de exaustao 150 mm:

Fixar o tubo de exaustao directamente na tubuladura de ar.

Ligacao do tubo de exaustao 120 mm:

Montar a reducao no bocal de admisao de ar, fazer dos furos de 3mm e aparafusar.

Fixar o tubo de exaustao na reducao.

Antes da montagem

Preparacao da parede

A parede tem que ser plana e vertical.
Tem que ser preceda uma fixação segura dasbuchas.

Peso em Kg

Exaustão de ar Círculação de ar
	26,525,0

Reservamo-nos o direito a alteracoes tecnicas no ambito do desenvolvimento técnico.

Alteração deestrutura por exaustão para circulacao de ar

Alteração do commando electrónico para funcção por circuláçao de ar:

O exaustor é fornecido com a regulação para funcaoamento por exaustao de ar.
O exaustor deve ser ligado e desligado.

1. Manter premida a tecla 0.
2. Enquanto a indentação estiver iluminada, premir, quando, a tecla até que fique oluminada a indentação L. Depois, soltar a teclas.
   A指示器 apaga-se, passado pouco tempo. O commando electrico está regulado para circulacao de ar.
   □ Repetindo as operacoes 1 e 2, o commando electronomico é, novamente, alterado para funcaoamento por exaustao. (Indicação

Ligaçao eletrica

O exaustor só deve ligado a uma tomada com proteção de terra e instalada de acordo com as normas em vigor.

A tomada, com proteção de terra, deve ser instalada no tecto, se possivel directamente sobre o revestimento da chamíne.

\section*{Characteristicas electrolycas:}

Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixilhos doimento.

Para reparacoes, desligar o exaustor da corrente electrica.

Comprimento do cabo de ligação: 1,30 m.

No caso de ser necessario uma ligação fixa:

O exaustorsolepodesserligadoacorretporuminstaladoreléctricocredenciapedelaEmpresa distribuidoradelectricidade.

Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são validos interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteçções.

Se o cabo de ligação deste aparecido estiver danificado, ele terá que ser substituído pelo fabricante, pelos seuis Serviços Tecnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para outilizador.

Este exaustor correponde as normas UE sobre protecao antiparasitaria.

Montagem

O exaustor foi previsto para montagem numa parede da cozinha.

1. Retirar o filtro de gordura (ver instruções de service).
2. Marcar uma LINHA central na parede desde o tecto até ao canto inferior do exaustor.

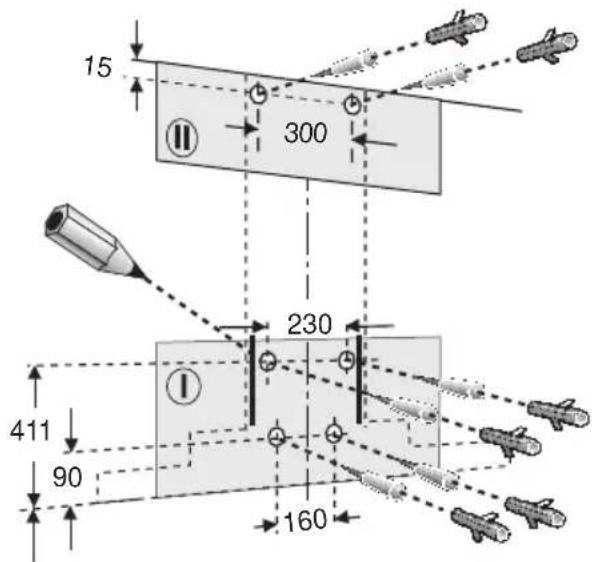

3. Com o auxilio do molde marcar as posicaoes dos parafusos na parede.

Ter em atençao a distancia minima da placac de cozinhar ate ao exaustor, de 550 mm, para discos electrolycicos, ou de 650 mm para queimadores a gas. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.
4. Fazer 4uros para o exaustor e 2uros para o revestimento da chaminé 8 mm e introduzir as buchas ate a face com a parede.

mind.550 Elektro
mind.650 Gas

Nota: Tome em atençao a eventual montagem de acessórios especials.

1. Aparafusar o ângulo de retençao do revestimento da chaminé com dos parafusos sextavados.
2. Aparafusar osinous parafusos sextavados superiores atc ca.de 5 mm de profundidade.
3. Pendurar o exaustor nos parafusos.

Montagem

1. Apertar ambos os parafusos sextavados inferiores.
   Antes do aperto final dos 4
   parafusosdeeralinhar-seoexaustor.
2. Colar sobre cada um dos furos de fixação inferiores uma pelécula na proteção da grelha.

1. Fazer a ligaçao dos tubos.
2. Fazer a ligação eletrica.
3. Retirar a pellicula de proteção aplicada nos revestimentos da chamé.

Procure evaporar provocamos nas superficies delicadas de aço inox.

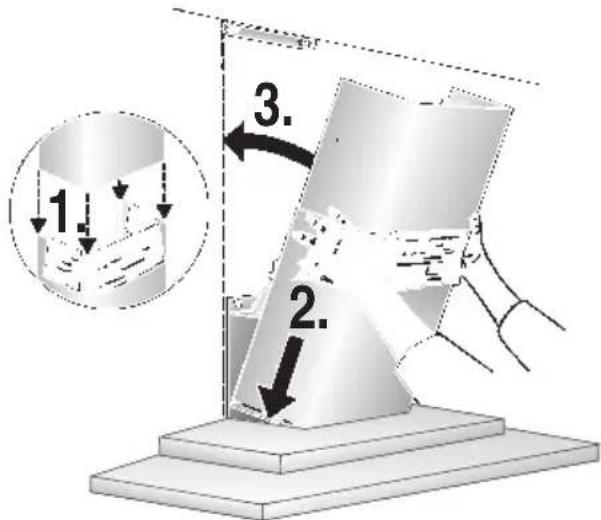

1. Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor.

Procure evaporar riscos durante a introducao das两大 partes do revestimento, uma na outras, colocando por ex., o gabarito de montagem como protecao sobre o canto do revestimento inferior.

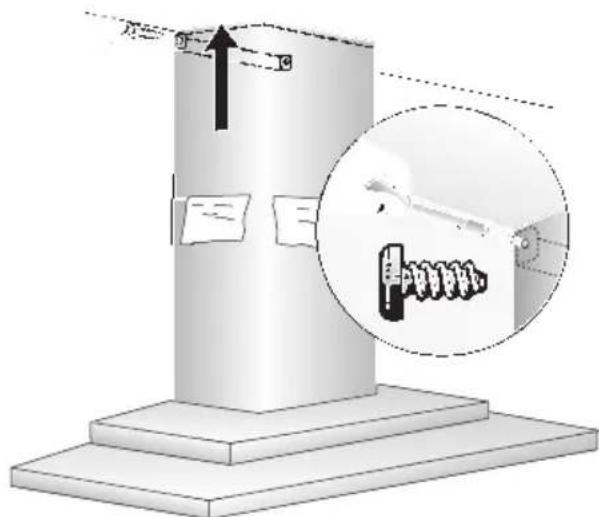

1. Levantar ligeiramente a parte superior e aparafusa-la lateralmente comdos parafusos no angulo de retencao.

1. Voltar a montar o filtro de gordura (ver instruções deServiço).

Notizen

Notes

Notities

123 10x LZ 51605
456	351210
