MANUALE UTENTE LC959TA60 SIEMENS

Istruzioni d'uso e per il montaggio

Istruzioni per l'uso:

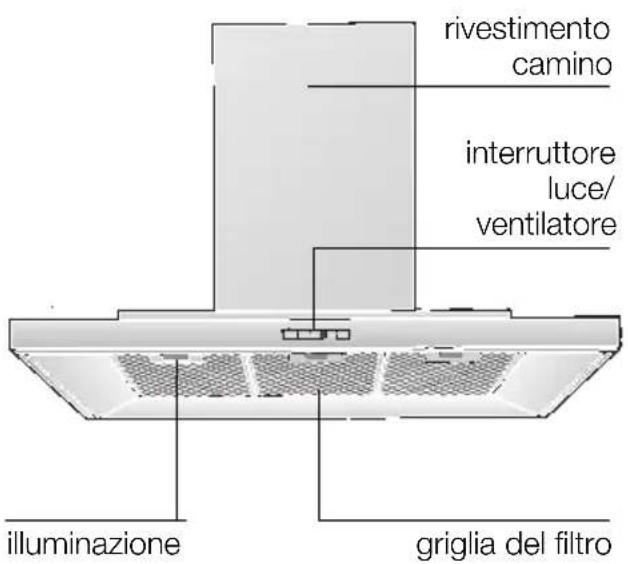

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtrto antigrasso.
Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas,olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguirecisionando l'aria per la combustione potocostenuare ad affluireattraverso aperture non chiudibili,per es.in di portecintestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche,come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Funzionamento a ricircolo d'aria:

A Anything to do is the next.
Potete acquistare presso il fornitore specializzato il set di montaggio completing ed il filtrodi ricambio.
Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
Il ventilatore della cappa aspirante aspira i vapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtering a carbone attivo fissa gli odori.

Se non si monta unrello a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Primo impiego:

• Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Questa cappa aspirante è destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sostuite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza fatto grassi..
Grassi eolio surriscaldati possono inflammarsi lavormente. Cucinare perciò pietanze con grassi oppure conolio, p. es. le patatine fritte, solo sotto controllo.

• Prima di usare il nuovo apparecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
  Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

Non fiammeggiare pietanze sotto la cappa aspirante.
Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Uso della cappa aspirante

Per eliminare nel modo più efficace i evapori di cottura:

Accendere la cappa aspirante all'inizio della cottura.
Spagnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

Segnale acustico:

Quando si preme un pulsante viene emesso per conferma un segnale acustico.

Disattivazione del segnale acustico:

• Premete contemporaneamente i pulsanti 0 e +, finché après ca. 3 secondi non udite un segnale acustico.

Attivazione del segnale acustico:

Ripetere il procedimento.

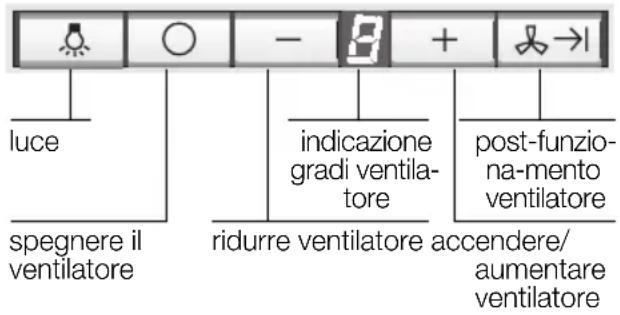

Accendere il ventilatore:

Premere il tasting +.

Regolare il grado di aspirazione desiderato:

Premere il tasting +.
Aumento di un grado.
Premere il tasto -. Riduzione di un grado.

Spagnere il ventilatore:

Premere il tasto 0. Poco dopo l'indicazione scompare. Oppure:
- Premere il tasting - finché il ventilatore si spegne. Poco dopo l'indicazione s compare.

Grado forte:

con il grado forte si raggiunge la massima potenza. Questa ènecessaria per breve tempo.

• Premere il tasting + più volte, finché non compare l'indicazione P.
  Se il grado forte non viene disinserito manualmente, dopo 10 minuti il ventilatore riduce automaticamente al grado.

Post-funzionamento ventilatore:

Premere il tasting

Il ventilatore gira 10 minuti al grado i, in quello tempo nel display lampeggia un punto. Poi il ventilatore si spegne automaticamente.

Illuminazione:

Per accendere e spegnere, premetebrevamente il pulsante.
□ L'illuminazione può essere usata sempre,anche quando il ventilatore è escludo.
Regolazione della luminosità: Mantenete premuto il pulsante, finché non è stata raggiunta la luminosità desiderata.

Accensione automatica della luce, per es. mediante un interrottore a tempo:

• Ventilatore e illuminazione devono essere spenti.

Accendere:

Premete contemporaneamente i pulsanti -e I.
□Dopo 3 secondi per confirma la luce si accende.

Spagnere:

Ripetete I'operazione come per I'accensione.
- Dopo 3 secondi per conferma la luce si spegne.

Filtro per grassi:

Per trattene i componenti grassi dei vapori di cottura si utilizzato filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.

Important:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arrosto.

Indicazione di saturazione:

Quando i filtri sono satura, dopo avere spento il ventilatore per 10 secondi viene emesso un segnale acustico e nel display compare l'indicazione. Non attendere altre per lavare i filtri per grassi.

Pulizia dei filtri metallici per grassi:

Con un uso normale (1 - 2 ore al giorno) il filtrro metallico per i grassi delve essere pulito dopo 8 - 10 settimane.
Il lavaggio既可以 essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.

Important:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

Per il lavaggio a mano,fare ammonbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.

Non usare detergenti corrosivi, acidi o alcalini.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Smontaggio e montaggio dei filtrini metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

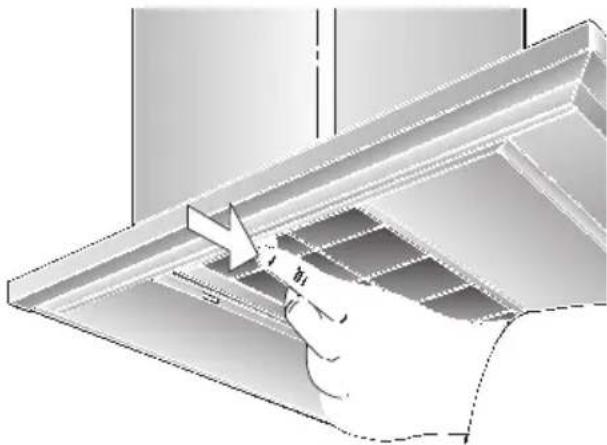

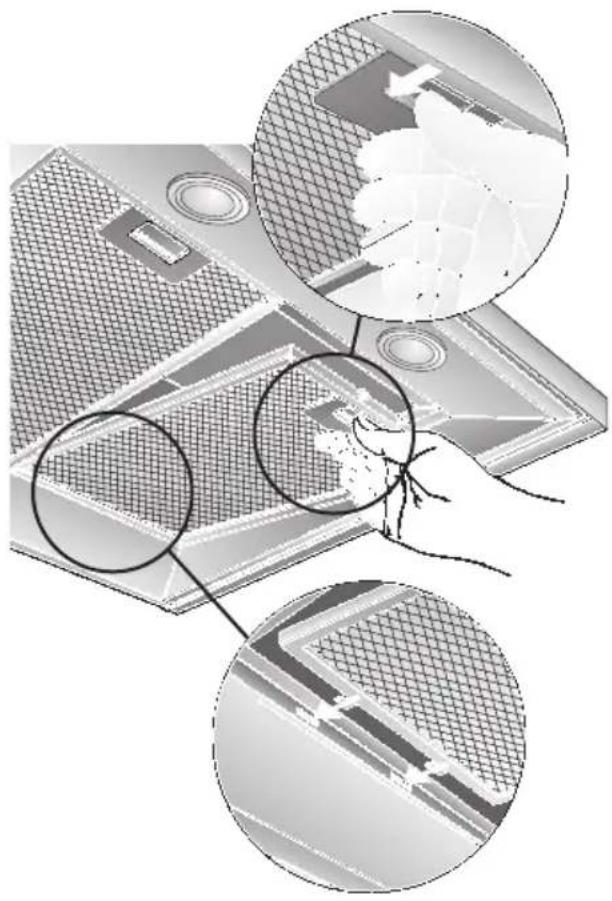

1. Premere il disposativo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso etogliere i filtri.

1. Pulire i filtri per grassi.
2. Inserire di nuovo i filtri per grassi.
3. Cancellare l'indicazione. Premere il tasting 0.

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.

Important:

Mediante tempestiva sostituzione del filtrato a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

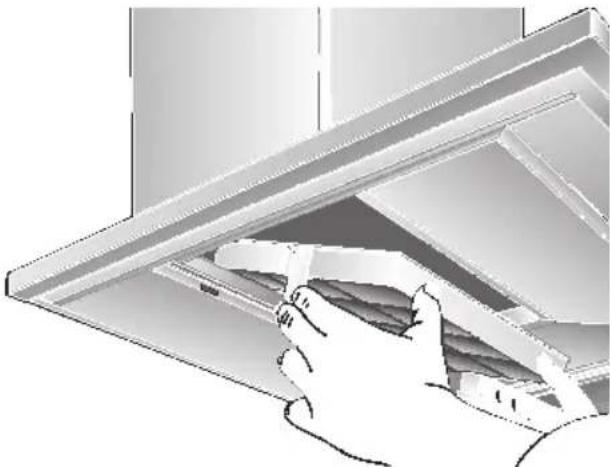

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtrimi metallici per grassi").
2. Inserire il filtro a carbone attivo.

1. Arrestare le linguette sui due lati.
2. Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
3. Cancellare l'indicazione L. Premere il tasting 0.

Indicazione di saturazione:

quando il filtro a carbone attivo è satura,\ dopo aveo spento il ventilatore per 10\ secondi viene emesso un segnale acustico\ e nel display compare l'indicazione L.\ Non attendere altre per lavare il filtro a\ carbone attivo.

Smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi.
2. Premere le linguette sui due lati esmontare ruotando in basso i filtri per grassi.

1. Montare i filtri per grassi.

Cambio del filtro a carbone attivo:

Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
Il filtering a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").
Usare solo filtri originali.

Così si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante extraendo la spina di alimentazione, oppure togliendo il fusibile.

Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericololo
d'incendio e si assicura il funzionamento
ottimale.
Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
Non usare prodotti abrasivi o spugnedure.
- Avverenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

Pulire i tasti di lavoro solo con una
solutione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di lavoro non usare pulitori per
acciaio inox.

Superfici in acciaio inox:

Usare un detergente per acciaio inox delicato, non abrasivo.
Pulire strofinando solo nel senso della lucidatura.
Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contenti sabbia, soda, acido o cloruro.

Superfici in alluminio ed in plastica:

Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.
Non usare prodotti abrasivi.

Cambio delle lampade

1. Spagnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
   Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare I'anello della lampada con un cacciavite o simile.

1. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Regolazione dell'indicazione di saturazione

Se fosse necessaria la commutazione del tipo di funzionamento (a scarico d'aria/a ricircolo d'aria) deve essereambiata conformmenteanche l'indicazione di saturazione per i filtri (vedi istruzioni per il montaggio).

Guasti

Se nel display compare una oppure :

Vedi capitolo "Filtri e manutenzione".

Se la cappa aspirante non risponde al commando:

Togliere tensione alla cappa aspirante per ca. 1 minuto extraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inseire di nuovo.

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata,indicare i dati seguenti:

E-Nr.

FD

Riportare dello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo ave fatto la griglia del filtr, nel vano interno della cappa aspirante.

Avverenze importanti

Gli apparecchi dismessi non sono rifiuti, senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Rendere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

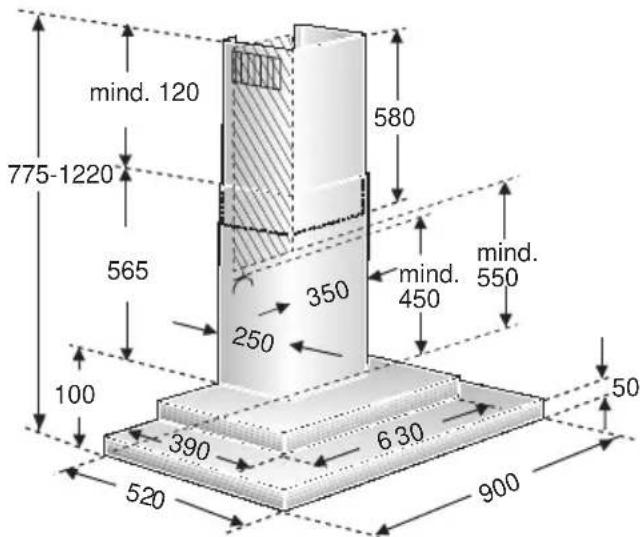

La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.
Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolò d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto magiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

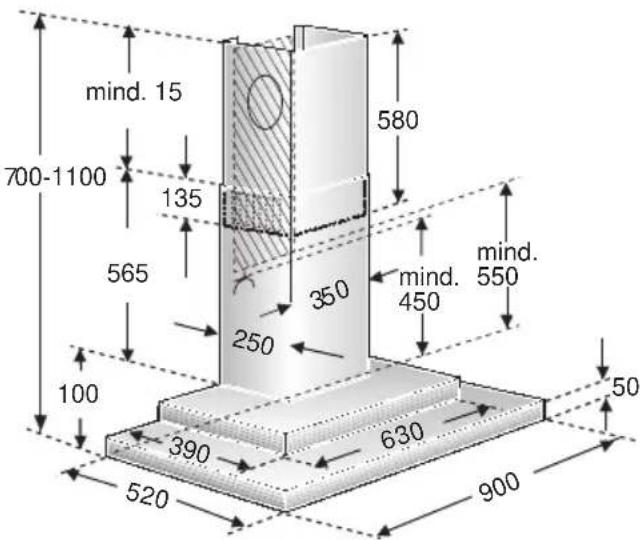

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
É indispensable e osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

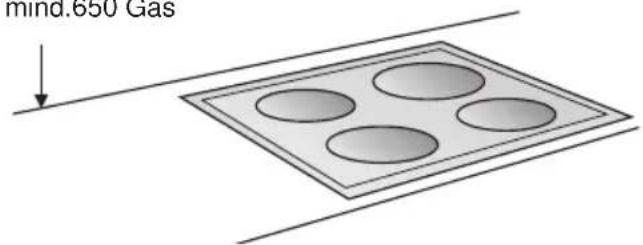

Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

Funzionamento a scarico d'aria

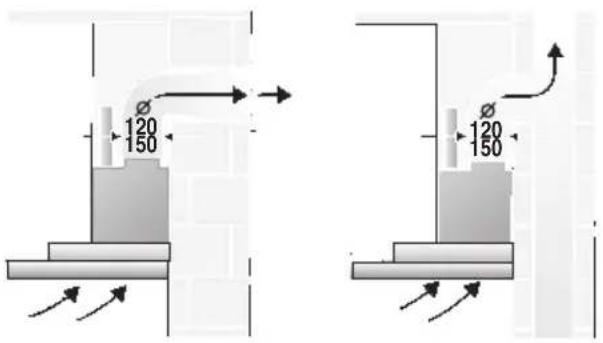

L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.

E vietato immettre l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottener l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

E possibile conseguirecisionando I'aria per la combustionepuo continuareadaffluireattraverso aperture non chiudibili,per es.in di porte,finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altri misure tecniche,come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Se l'aria di scaricoiene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, Iscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Tubi tondi:

Consiglio un diametro interno di 150 mm, e comunique min. 120 mm..

I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi.

Essi non dovrebbero presentare forti deviazioni.

120 mm ca. 113 cm
150 mm ca. 177 cm

Nel caso di diametri di tubo diversi: aplicare il nastro di tenuta.
Nel funzionamento a scarico d'aria

provvedere ad una sufficiente alimentazione dell'aria.

Funzionamento a ricircolo d'aria

Conchio a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

Potete acquistare
presso il fornitore
specializzato il set di
montaggio completo.
Trovate i relativi numero
degli accessori
alla fine di queste
istruzioni per l'uso.

Collegamento del tubo di scarico 150 mm:

□ fissare il tubo di scarico direttamente al manicotto dell'aria.

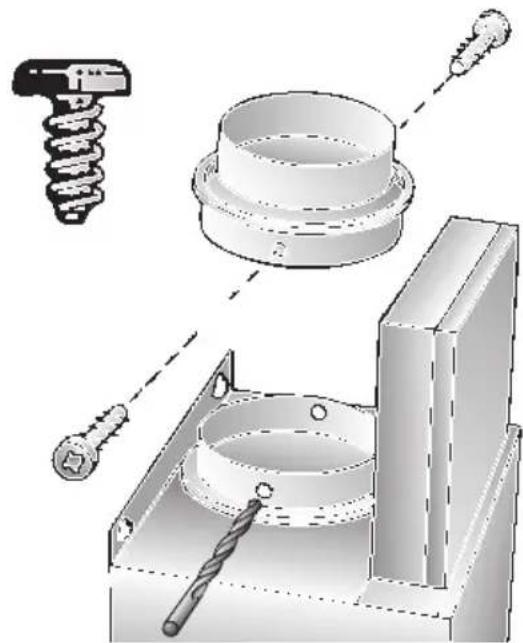

Collegamento del tubo di scarico 120 mm:

Collocare il manicotto di riduzione nel manicotto dell'aria, praticare 2 fori preliminari da 3mm ed avvitare.

Fissare il tubo di scarico dell'aria al manicotto di riduzione.

Prima del montaggio

Preparazione del muro

Il muro delve essere piano e verticale.
Provedere ad un robusto fissaggio dei tasselli.

Peso in kg:

Scarico d'aria Riccircolo d'aria
25,0 26,5

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Commutazione scarico d'aria - ricircolo d'aria

Commutazione del dato elettronico al funzionamento a ricircolo d'aria:

L'impostazione di seriè è per il funzionamento a scarico d'aria.
La cappa aspirante delve essere collegata e spenta.

1. Premere e mantenere premuto il tasto 0.
2. Quando compare l'indicazione, premere in aggiunta il tasto finché non compare l'indicazione. Poi rilasciare i tasti.
   Poco dopo l'indicazione scompare. Il dato elettronico èosi impostato su funzionamento a ricircolo d'aria.
   Ripetendo i passi 1 e 2, il comando elettronico viene impostato di nuovo sul funzionamento a scarico d'aria (indicazione nel display).

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.

Applicare la presa con contatto di terra se possibile direttamente sotto la volta, sopra al rivestimento del camino.

Dati elettrici:

da videere sulla targhetta del modello\ dopo lo smontaggio del portafiltro nel vano\ interno dell'apparecchio.

In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di all'accimento fisso:

La cappa aspirante deve essere comunque collagenata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto delve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interrupttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interrupttori automatici e i relè.

Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.

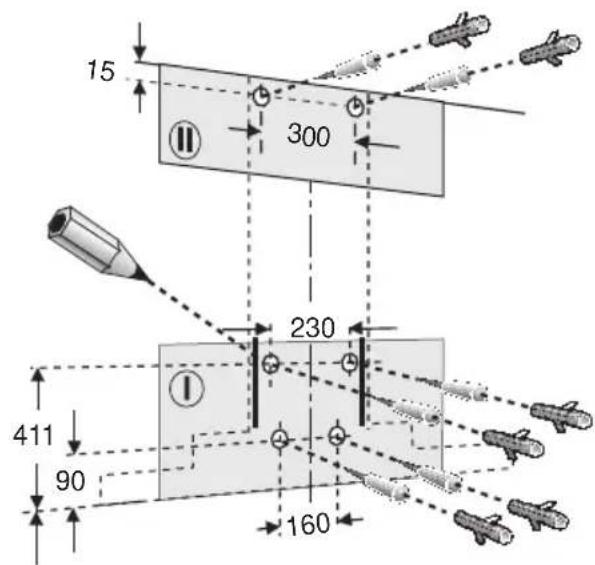

3. Utilizzando la dima, tracciare sul muro le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione.

Rispettare la distance minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
4. Trapanare 4 fori 8mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

mind.550 Elektro
mind.650 Gas

Avvertenza: tenereconto degli eventuali accessori speciali da montare.

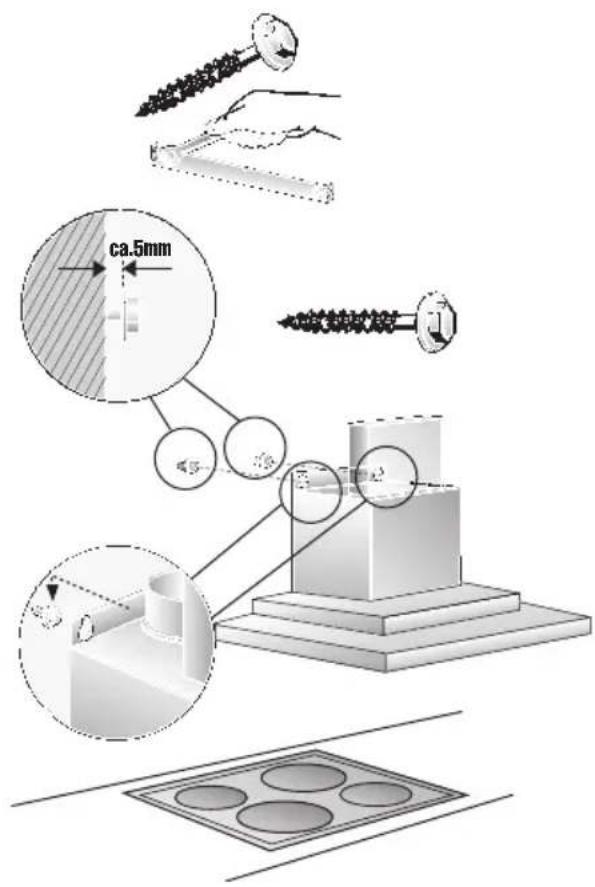

1. Avvitare la squadra d'arresto per il rivestimento del camino con 2 viti a testa esagonale.
2. Avvitare sono a ca. 5 mm le due viti a testa esagonale superiori.
3. Agganciare la cappa aspirante alle viti.

Montaggio

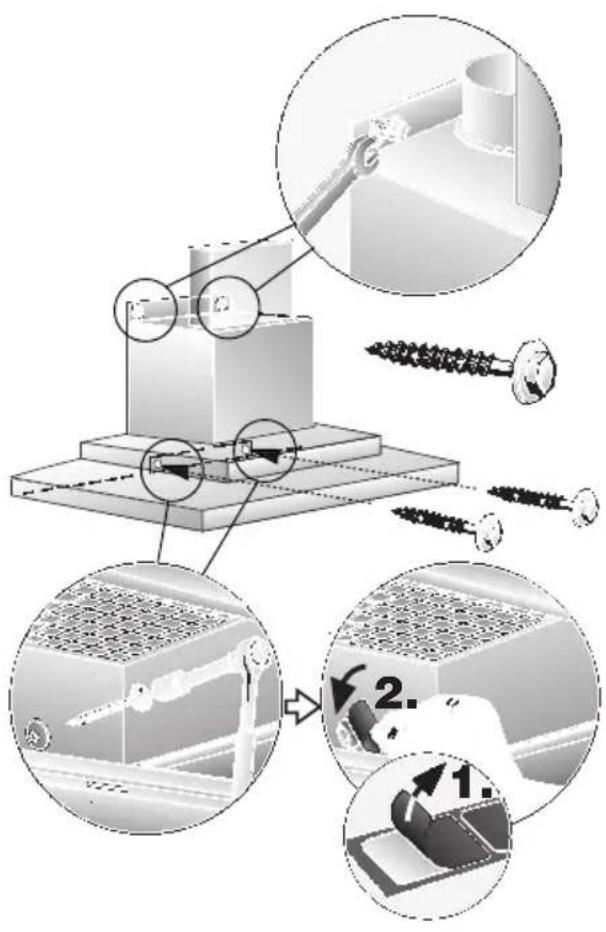

1. Avvitare le due viti a testa esagonale inferiori.
   Prima di stringere le 4 viti, la cappa aspirante deve essere allineata.
2. Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.

1. Collegare il tubo.
2. Collegare l'alimentazione elettrica.
3. Staccare il foglio protettivo dai due rivestimenti del camino.

Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

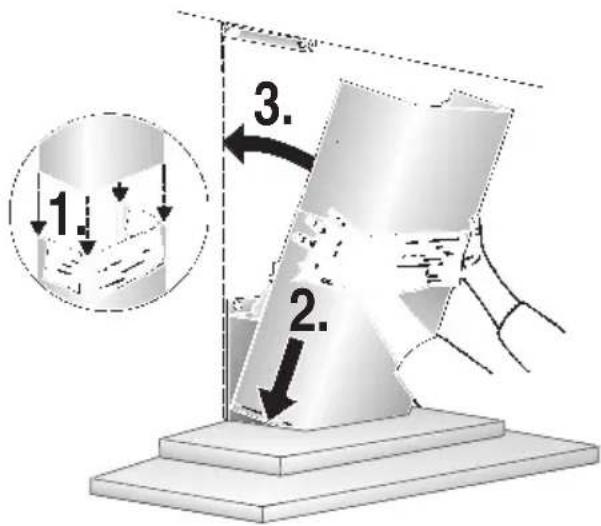

1. Introduire una nell'altra le due parti del rivestimento del camino (fessura della parte telescopica superiore rivolta verso il basso) e insereire il tutto nella fessura sulla cappa aspirante.
   Nell'introduire le parti una nell'altra è possibile vegetare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

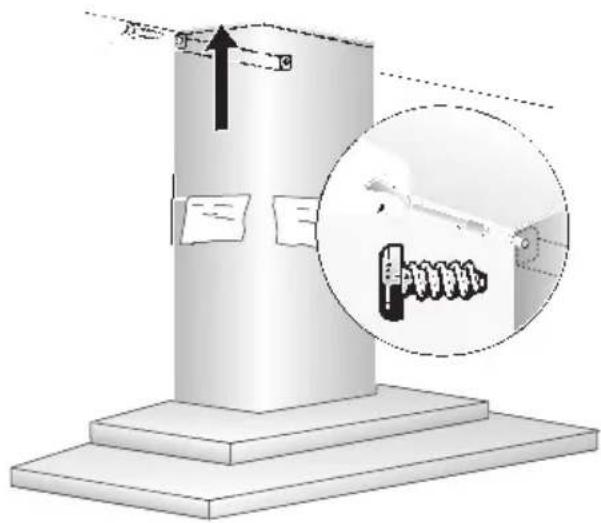

1. Sollevare la parte superiore, e avvitarla lateralmente con 2 viti alla squadra di arresto.

1. Rimontare il filtro grassi (vedi istruzioni per l'uso).

Ligar o sinal acustico:
