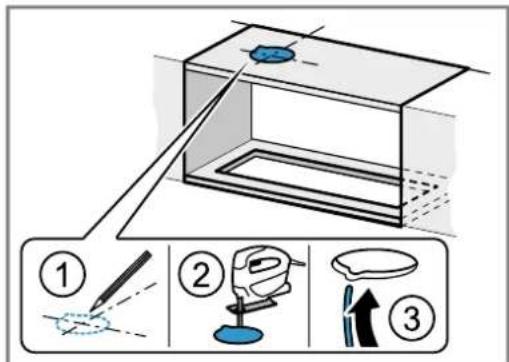

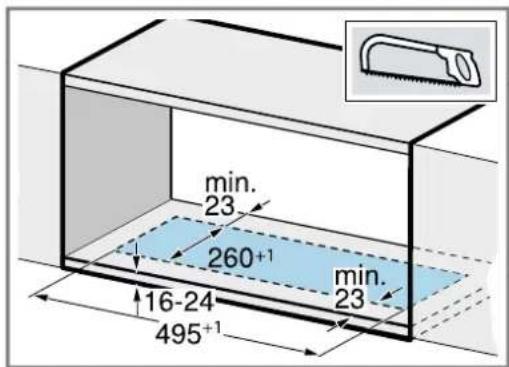

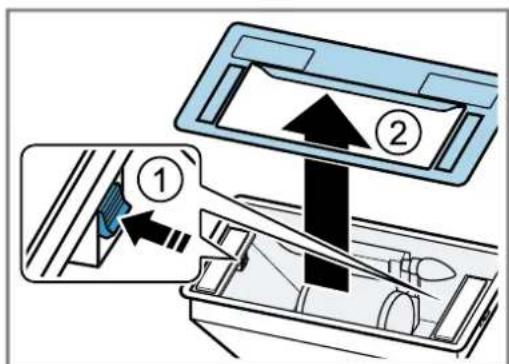

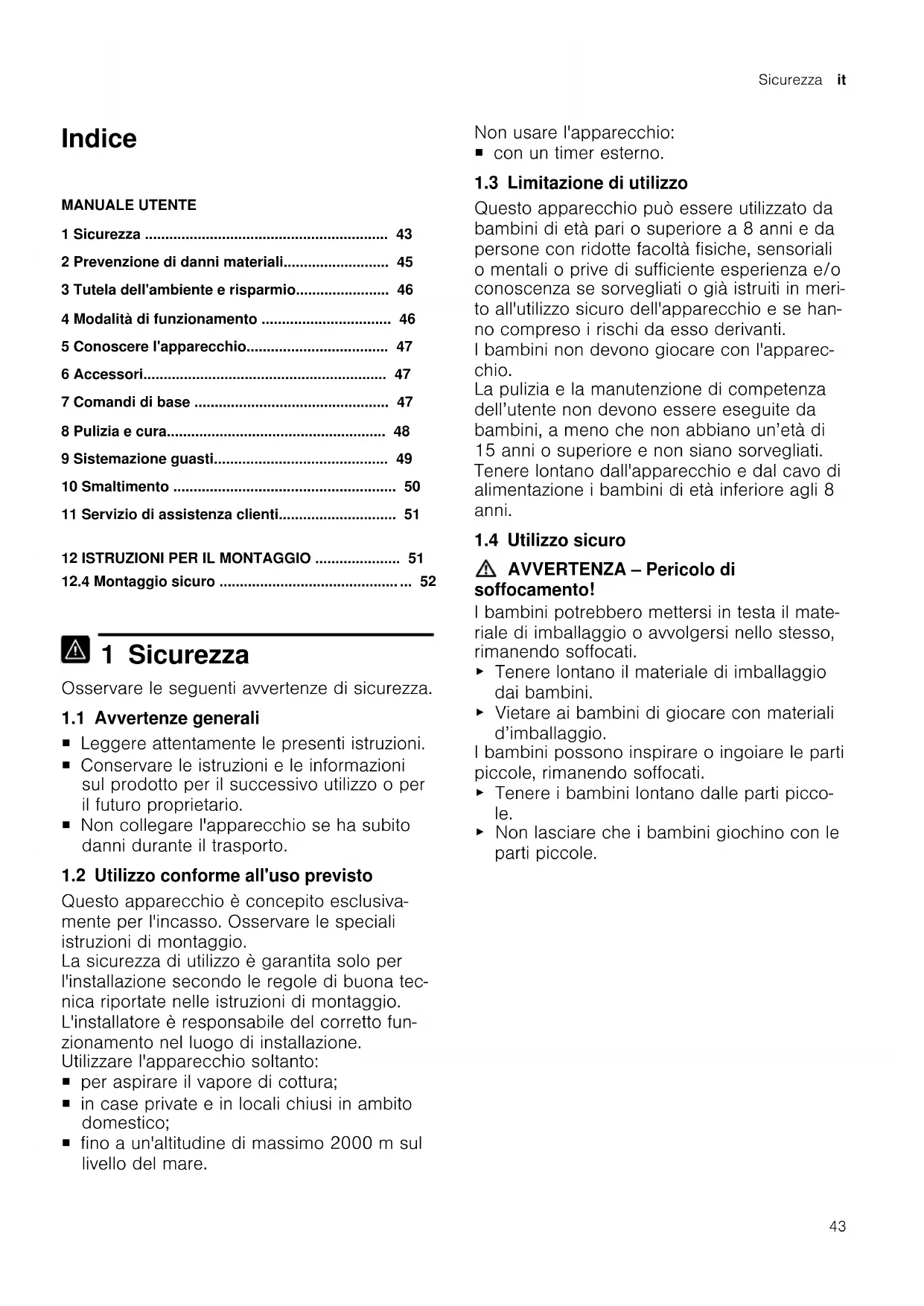

12 ISTRUZIONI PER IL MONTAGGIO 51
12.4 Montaggio sicuro 52

1 Sicurezza

Osservare le seguenti avventenze di sicurezza.

1.1 Avvertenze generali

• Leggere attendamente le presenti istruzioni.
• Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzato o per il futuro proprietario.
  Non collegare l'apparecchio se ha subitodanni durante il trasporto.

1.2 Utilizzo conforme all'uso previsto

Questo apparecchio è concepito esclusivamente per l'incasso. Osservare le speciali istruzioni di montaggio.

La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tec. nica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installatione. Utilizzato l'apparecchio sostanto:

per aspirare il vapore di cottura;
in case private e in locali chiusi in ambito domestico;
- fino a un'altitudine di massimo 2000 m sul livello del mare.

Non usare l'apparecchio:

1.3 Limitazione di utilizzo

Questo apparecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi daesso derivanti.

I bambini non devono giocare con l'apparecchio.

La pulizia e la manutenzione di competenza dell'utente non devono essere eseguite da bambini, a meno che non abbiano un'età di 15 anni o superiore e non siano sorvegliati.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferioreagli 8 anni.

1.4 Utilizzo sicuro

AVVERTENZA - Pericolo di soffocamento!

I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nella stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini.
• Vietare ai bambini di giocare con materiali d'imballaggio.

I bambini possono inspirare o ingoiare le partici e piccole, rimanendo soffocati.

• Tenere i bambini lontano delle parti piccolo.
  Non lasciare che i bambini giochino con le parti piccole.

AVVERTENZA - Pericolo di avvelamento!

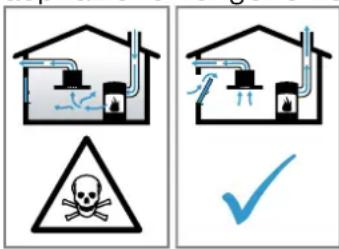

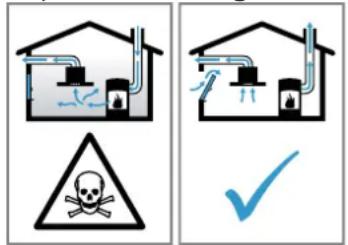

I gas di combustione riaspirati possono causare avvenamento. I focolari che dipendonò dall'aria ambiente (per es. stufe a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (per es.camino).In concomitanza della cappa di aspirazione accesa, alla cucina e dalle stanze adiacenti viene sottratta dell'aria.Senza un'alimentazione sufficiente di aria si create depressione.I gas velenosi dal camino o alla cappa di aspirazione vengono riaspirati nelle stanze.

• É necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione a ricircolo vieneutilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.
• Un esercizio sicuro è possibile solo se la depressione nellaStanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può affliire nellaStanza atraverso aperture non fisse, per es. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche. Un'apertura nel muro per alimentazione/scarico aria non garantisce il rispetto del valore limite.
• Consultate in anni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate.
• Se l'apparecchio è usato solo nella modalità a ricircolo d'aria, il suo esercizio è possibileenza limitazioni.

AVVERTENZA - Pericolo di incendio!

I depositi di grasso presenti negli apposti filtrati, sono incendiari.

Non mettere mai in funzione l'apparecchio除去 alla negazione.
▶ Pulire regolarmente ilhetto grassi.
Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libero (ad es. fiammeggiare).
- L'installazione dell'apparecchio nelle vicinanzi di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se quello è dotato di copertura chiusa e non estrabile. Non deve esserci produzione di scintille.

L'olio e il burro caldi si infiammano rapidamente.

• Controllare costamente l'olio e il burro caldi
• e non versare mai acqua sul burro o sull'olio bollenti. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile. Le zone di cottura a gas sviluppano molto calore se vengano fatto funzionare alla appoggiarci sopra una stoviglia. Un dispositivo di ventilazione montato sopra può subire danni o addirittura incendiari.
  Utilizzare le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia. Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Un dispositivo di ventilazione montato sopra può subire danni o addirittura incendiari.
  Utilizzare le zone di cottura a gas solo dopo averci appoggiato sulla stoviglia.
  Impostare il livello ventola massimo.
  Non utilizzato mai due zone di cottura a gas contemporaneamente con la fiamma al massimo per altri 15 minuti. Due zone di cottura a gas corrispondono a un bruciatore grande.
  Nonutilizzare mai un bruciatore grande con più di 5kW con la fiamma al massimo per或者其他 15 minuti,ad es.wok.

AVVERTENZA - Pericolo di uszioni!

Durante il funzionamento le parti scoperte divertano molto calde.

Non toccare mai le parti ad alta temperatura.
- Tenere lontano i bambini.

Durante il funzionamento l'apparecchio diventa caldo.

• Lasciarlo raffreddare prima di procedere alla pulizia.

AVVERTENZA - Pericolo di lesioni!

Alcuni componenti all'interno dell'apparecchio possono essere affiliati.

• Lavare con cura l'interno dell'apparecchio. Modifiche all'impianto elettrico o meccanico sono pericolose e possono causare anomalie nel funzionamento.
  Non apportare modifiche all'impianto elettrico o meccanico.

La luce delle spie LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1).

Non guardare direttamente le spiè LED access per un periodo superiore a 100 secondi.

AVVERTENZA - Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

• Prima della pulizia staccare la spina o disattivare il fusibile nella scatola dei fusibili.
  Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

AVVERTENZA - Pericolo di esplosione!

I detersivi alcalini altamente corrosivi o ad elevato contento di acidi, su componenti in alluminio all'interno della vasca di lavaggio della lavastoviglia, possono provocare esplosioni.

Non utilizzato mai detersivi alcalini altamente corrosivi o a elevato contento di acidi. In particolare non utilizzato mai detersivi del settore commerciale o industriale su componenti in alluminio, come ad es. il filtro antigrasso delle cappe di aspirazione.

AVVERTENZA - Pericolo di incendio!

I depositi di grasso presenti negli apposti filtri possono incendiarsi.

Pulire regolarmente ilhetto grassi.

AVVERTENZA - Pericolo di lesions!

Gli interventi di riparazione effettuati in modulo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato cui seguire riparazioni sull'apparecchio.
• Se l'apparecchio presente guasti, rivolgersi al servizio di assistenza clienti.

AVVERTENZA - Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

Nonutilizzare panni di spugna bagnati.

2 Prevenzione di danni materiali

ATTENZIONE!

La condensa-po causare danni da corrosione.

• Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa.

Se l'umidità penetrà negli elementi di lavoro, si sono verificare danneggiamenti.

Non pulire mai gli elementi di lavoro con un pan-no bagnato.

Una pulizia scorretta danneggia le superfici.

• Attenersi alle istruzioni di pulitura.
  Non usare prodotti corrosivi o abrasivi.
• Pulire le superfici in acciaio inox sempre nel verso della spazzolatura.
• Non usare un detergente per acciaio inox sugli elementi di lavoro.

L'acqua di condensa che rifluisce più danneggiare l'apparecchio.

Il canale di scarico deve essere installato dall'apparecchio versuso l'esterno con almeno 1^ di pendenza.

Se si fa un uso errato degli elementi di design,质疑 potrebbero rompersi.

Non tirare gli elementi di design.
Non posizionare o appendere oggetti sugli elementi di design.

Danni alle superfici dovuti alla mancata rimozione della pellicola protettiva.

• Prima del primo utilizzato, rimuovere la pellicola protettiva da tutti i componenti dell'apparecchio.

Se una lampada è difettosa, le restanti lampade posso-no sovraccariciarsi.

Sostituire le lampade difettose.
Le superfici verniciate sono delicate.
Attenersi alle istruzioni di pulitura.

"Pulizia dell'apparecchio", Pagina 48

Proteggere le superfici verniciate dai graffiti.

3 Tutela dell'ambiente e risparmio

3.1 Smaltimento dell'imballaggio

I materiali dell'imballaggio sono rispettosi dell'ambiente, e possono essere riutilizzati.

Smaltire le singole parti distinctamente secondo il tipo di materiale.

3.2 Risparnio energetico

Osservando questo avventenze l'apparecchio consumam\ meno energia elettrica.

Adattare i livelli di aspirazione all'intensità dei vapori di cottura.

• Un livello di aspirazione basso significa un consumo di energia ridotto.

In caso di vapori di cottura intensi selezionare tempe-stivamente un livello di aspirazione più elevato.

Gli odori si distribuiscono minormente nell'ambiente.

Spagnere l'illuminazione quando non è più necessaria.

• Se l'illuminazione è disattivata, non consuma energia.

Pulire o sostituire i filtri rispettong gli intervalli di tempo.

L'efficacia dei filtri resta inalterata.

Applicare l coperchio di cottura.

• La formazione di vapori di cottura e condensa si rduce.

Utilizzare le funzioni supplementari solo in caso di necessità.

• La disattivazione delle funzioni supplementari riduce il consumo di corrente.

4 Modalità di funzionamento

É possibile utiliser l'apparecchio con la modalità a estrazione d'aria o a ricircolo d'aria.

4.1 Aspirazione

L'aria aspirata viene purificata attraverso il filtro anti-grasso e convogliata all'esterno tramite un sistema di tubi.

L'aria non deve essere deviata in un camino che viene utilizzato per lo scarico di gas di apparecchi che bruciano gas o altri combustibili (questo non vale per apparecchi a ricircolo d'aria).

• Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottener e autorizzazione di un technique specializzato.
• Se l'aria esausta viene condotta atraverso la parete esterna, è necessarioutilizzareuna cassetta murale telescopica.

4.2 Funzionamento a ricircolo d'aria

L'aria aspirata viene purificata attraverso il filtrro anti-grasso e un filtro antidore e quando reimmessa nell'ambiente.

Per catturare gli odori nel funzionamento a ricircolo d'aria, è necessario installare un filtrato antidore. Le diverse possibilità di attivazione dell'apparecchio con funzionamento a ricircolo d'aria sono indicate nel catalogo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili pressi i rivenditori specializzati,tramite il servizio clienti o il punto vendita online.

5 Conoscere l'apparecchio

5.1 Elementi di lavoro

Il pannello di dato consente di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.

① Accensione o spegnimento dell'apparecchio
2 Attivare il livello 2 della ventola.
3 Attivare il livello 3 della ventola.
Illuminazione

6 Accessori

Gli accessori si possono acquistare presso il servizio clienti, i rivenditori specializzati o in Internet. Utilizzato solo gli accessori originali, i quali sono esattamente adeguati all'apparecchio.

Gli accessori sono specifici dell'apparecchio. Al momento dell'acquistoindicare sempre il codice prodotto preciso (cod. E) dell'apparecchio. Pagina 51

Per conoscere gli accessori disponibili per il proprio apparecchio consultare il catalogo, il punto vendita online o il servizio clienti.

Accessori Codice dell'ordine

Filtro antidore standard LZ10INA00

Kit standard per montag- LZ10INT00 gio a ricircolo

7 Comandi di base

7.1 Accensione dell'apparecchio

Premere ①.
L'apparecchio si avvia sul livello ventola 1.

7.2 Impostazione del livello ventola

Premere 2 o 3per impostare il corrispondente livello ventola.

7.3 Spegnimento dell'apparecchio

Premere ①.

7.4 Attivazione dell'illuminazione

L'illuminazione può essere attivata o disattivata in modo indipendente dalsystemadiaspirazione.

Premere

7.5 Disattivazione dell'illuminazione

Premere

8 Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.

8.1 Detergenti

I detergenti adatti sono disponibili presso il servizio clienti o il punto vendita online.

ATTENZIONE!

I detersivi non appropriati possono danneggiare le superfici dell'apparecchio.

Non usare prodotti corrosivi o abrasivi.
Nonutilizzare detergenti a elevato contento di al col,
Nonutilizzarespugnettedureoabrasive.
Nonutilizzare detergenti speciali per la pulizia a caldo.
Utilizzare detergenti per i vetri, raschietti o prodotti per l'acciaio inox solo se consigliati all'interno delleindicazioni per la pulizia del rispettovo pezzo.
- Lavare accuratamente i panni di spugna prima di utilizzarli.

8.2 Pulizia dell'apparecchio

Pulire l'apparecchio come indicato, in modo da non danneggiare le diverse superfici e i diversi componenti essequendo una pulizia errata o utilizzando detergenti non idonei.

AVVERTENZA - Pericolo di esplosione!

I detersivi alcalini altamente corrosivi o ad elevato contento di acidi, su componenti in alluminio all'interno della vasca di lavaggio della lavastoviglia, sono provocare esplosioni.

Non utilizzato mai detersivi alcalini altamente corrosivi o a elevato contento di acidi. In particolare non utilizzato mai detersivi del settore commerciale o industriale su componenti in alluminio, come ad es. il filtro antigrasso delle cappe di aspirazione.

AVVERTENZA - Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

• Prima della pulizia staccare la spina o disattivare il fusibile nella scatola dei fusibili.
  Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

AVVERTENZA - Pericolo di uszioni!

Durante il funzionamento l'apparecchio diventa caldo.

• Lasciarlo raffreddare prima di procedere alla pulizia.

AVVERTENZA - Pericolo di lesioni!

Alcuni componenti all'interno dell'apparecchio posso noni, essere affiliati.

Lavare con cura l'interno dell'apparecchio.
1. Osservare le informazioni relative ai prodotti per la pulizia.
2. A seconda della superficie pulire come segue: - Pulire le superfici in acciaio inox seguendo la direzione di spazzolatura con un panno di spugna e una soluzione di lavaggio calda.

• Pulire le superfici smaltate con soluzione di lavaggio calda e un panno di spugna.
• Pulire l'alluminio utilizzato un panno morbido e un detergente per i vetri.
• Pulire le parte in plastica utilizzando un panno morbido e un detergente per i vetri.

• Pulire le parti in vetro utilizzato un panno morbido e un detergente per i vetri.

• Asciuqare con un panno morbido.

• Per le superfici in acciaio inox, stendere uno strato sottile di detergente per acciaio inox con un panno morbido.

I prodotti per acciaio inox sono disponibili presso il servizio clienti o il punto vendita online.

8.3 Pulizia degli elementi di lavoro

AVVERTENZA - Pericolo di sccesse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

Nonutilizzare panni di spugna bagnati.

1. Osservare le informazioni relative ai prodotti per la pulizia.
2. Pulire con un panno di spugna e una soluzione di lavaggio calda.
3. Asciuagare con un panno morbido.

8.4 Smontaggio dei filtri antigrasso

1. ATTENZIONE!

La caduta del filtro antigrasso può causare il danneggiamento del piano cottura sottostante.

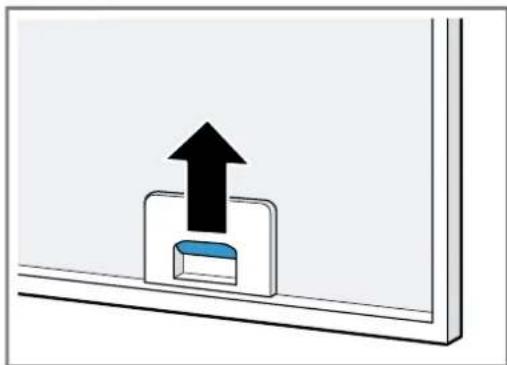

- Con una mano, afferrare il filtro antigrasso da molto.

Apriere i bloccaggi sui filtri antigrasso.

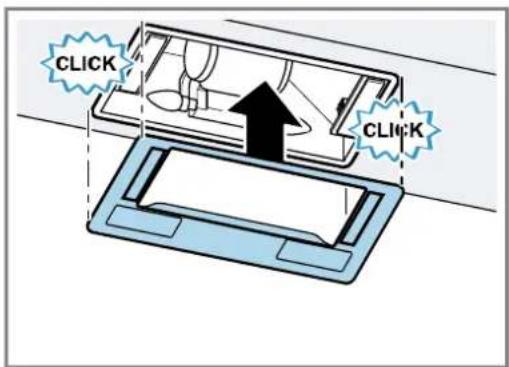

1. Togliere i filtri per grassi dai fermi. Per impedire al grasso di colare, tenere i filtri in orizzontale.

8.5 Pulizia dei filtri antigrasso

I filtri antigrasso filtrano il grasso contento nel vapore. Per garantire l'adeguato assorbimento di grassi è necessario sostituire o pulire periodicamente i filtri.

AVVERTENZA - Pericolo di incendio!

I depositi di grasso presenti negli apposti filtri possono incendiarsi.

Pulire ilhetto antigrasso circa una volta al mese.

Requisito: I filtri antigrasso sono smontati.

"Smontaggio dei filtri antigrasso", Pagina 48

1. Osservare le informazioni relative ai prodotti per la pulizia.
2. Mettere i filtri antigrasso a bagno in una soluzione di lavaggio calda.

In caso di sporco ostinato è possible utilizzare uno sgrassatore. Gli sgrassatori sono disponibili presso il servizio clienti o il punto vendita online.

1. Pulire i filtri antigrasso con una spazzola.
2. Sciacquarli accuramente.
3. Lasciare asciugare i filtri antigrasso.

8.6 Lavaggio dei filtri antigrasso in lavastoviglie

I filtri antigrasso filtrano il grasso contento nel vapore.

Per garantire l'adeguato assorbimento di grassi è necessario sostituire o pulire periodicamente i filtri.

AVVERTENZA - Pericolo di incendio!

I depositi di grasso presenti negli apposti filtri possono incendiarsi.

Pulire ilimento antigrasso circa una volta al mese.

ATTENZIONE!

I filtri antigrasso possono subire danni dovuti a incastramento.

Non incastrare i filtri antigrasso.

Note: In caso di lavaggio in lavastoviglie, possono verificarsi leggere alterazioni di colore. Le variazioni cromatiche non influscono in alcun modo sul funzionamento dei filtri antigrasso.

Requisito: I filtri antigrasso sono smontati.

"Smontaggio dei filtri antigrasso", Pagina 48

1. Osservare le informazioni relative ai prodotti per la pulizia.
2. Riporre i filtri antigrasso nella lavastoviglie alla fissarli.

Non lavare il filtro antigrasso molto sporco insieme alle altre stoviglia.

In caso di sporco ostinato è possible utilizzare uno sgrassatore. Gli sgrassatori sono disponibili presso il servizio clienti o il punto vendita online.

1. Avviare la lavastoviglie.

Per l'impostazione della temperatura selezionare al massimo 70^

1. Lasciare asciugare i filtri antigrasso.

8.7 Filtro antidore per funzionamento a ricircolo d'aria

I filtri antidore, nel funzionamento a ricircolo d'aria, trattengono le particelle che causano i cattivi odori. Per garantire l'elevato assorbimento degli odori è necessario sostituire periodicamente i filtri antidore.

In caso di esercizio normale, circa un'ora al giorno, i filtri antidodere devono essere sostituiti agli 3mesi. Il filtrato antidodere non può essere pulito o rigenerato.

I filtri antidore sono disponibili presso il servizio clienti o il punto vendita online. Utilizzare solo filtri antidore originali.

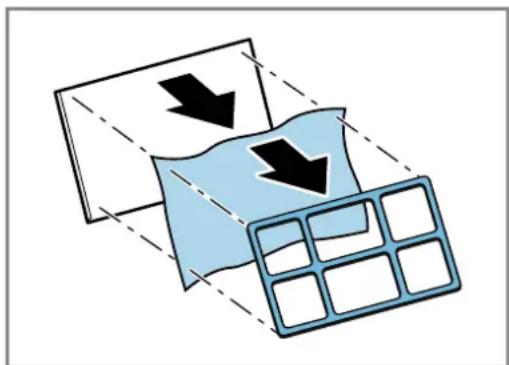

Smontaggio del filtro antidore

1. Smontare i filtri antigrasso. Pagina 48
2. Rimuovere la griglia e ilhetto antigrasso.

Montaggio delhetto antidore

1. Applicare il filtro antidore sul filtro antigrasso.
2. Fissare il filtro antiodore con la griglia.

8.8 Montaggio del filtro antigrasso

ATTENZIONE!

La caduta del filtro antigrasso può causare il danneggiamento del piano cottura sottostante.

• Con una mano, afferrare il filtro antigrasso da quello.

• Inserire il filtro per grassi.

• Sollevare i filtri per grassi e innestare i bloccaggi.
• Accertarsi che i bloccaggi si innestino in posizione.

9 Sistemazione guasti

I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sistematiche dei guasti prima di contattare il servizio di assistenza clienti. In quello modo si evitanoosti non necessari.

AVVERTENZA - Pericolo di lesions!

Gli interventi di riparazione effettuali in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato più eseguire riparazioni sull'apparecchio.
• Se l'apparecchio presente guasti, rivolgersi al servizio di assistenza clienti.

9.1 Anomalie di funzionamento

Anomalia Causa e ricerca guasti

L'apparecchio non funziona.

La spina non è insertita nella rete elettrica.
Collegare l'apparecchio alla rete elettrica.
Il fusibile è difettoso.
- Controllare il fusibile nella scatola corrispondente.
Alimentazione di corrente guasta.
- Verificare che l'illuminazione interna o altri apparetti nel locale funzionino correttamente.

9.2 Sostituzione delle luci LED

AVVERTENZA - Pericolo di scosse elettriche!

Durante la sostituzione della lampadina i contatti del portalampada sono molto tensione.

• Prima di procedere alla sostituzione, staccare la spina o disattivare il fusabile nella relativa scatola.

AVVERTENZA - Pericolo di lesions!

La luce delle spiè LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1).
Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi.

Nota:

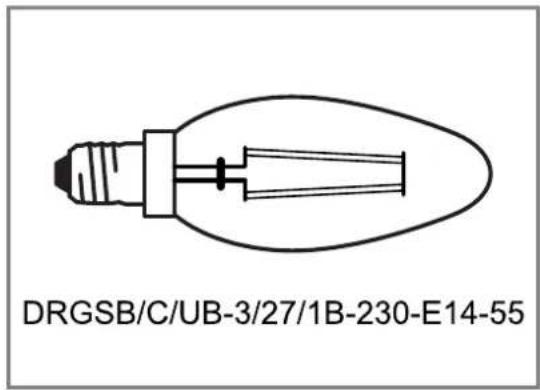

Utilizzare solo luci dello stesso tipo e potenza.

1. Scollegare l'apparecchio alla rete elettrica.
2. Allentare le viti della copertura della lampadina e ri muoverla ①
3. Svitare la lampadina ② sostituirla con una dello stesso tipo.

1. Montare la copertura della lampadina.
2. Inserire la spina di rete e riattivare il salvavita.

10 Smaltimento

10.1 Rottamazione di un apparecchio dismesso

Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.

Smaltire l'apparecchio nel rispetto dell'ambiente. Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

11 Servizio di assistenza clienti

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il loro servizio di assistenza clienti, presso il proprio rivenditore o sul loro sito Internet. Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio.

I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

11.1 Codice prodotto (E-Nr.) e codice di produzione (FD)

Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetto identificativa dell'apparecchio.

A seconda del modello, la targhetto identificativa si trova:

• nel vano interno dell'apparecchio (a tal proposito smontare i filtri per grassi);
  sul lato superiore dell'apparecchio.

Annotare i dati dell'apparecchio e il numero di Telefono del servizio di assistenza clienti per nitrovarli rapidamente.

12 Istruzioni per il montaggio

Osservare queste informazioni durante il montaggio dell'apparecchio.

12.1 Contenuto della confezione

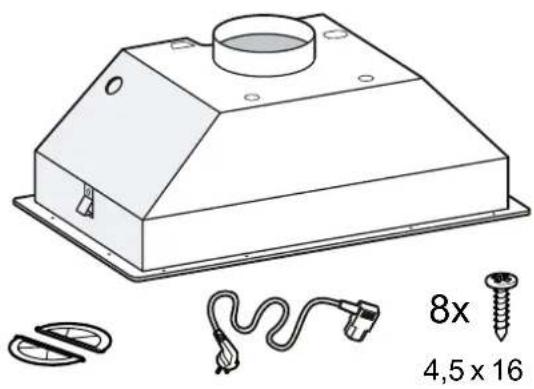

Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.

12.2 Dimensioni apparecchio

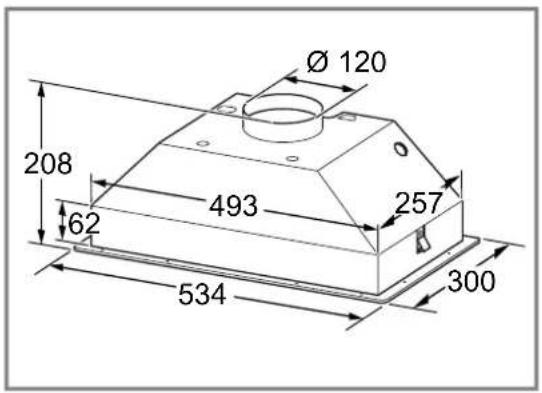

Qui sono riportate le dimensioni dell'apparecchio

12.3 Distanze di sicurezza

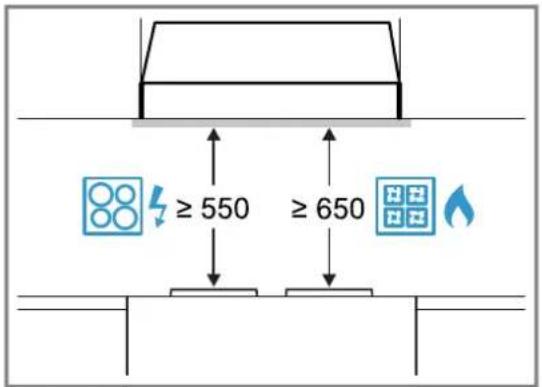

Osservare le distance di sicurezza dell'apparecchio.

12.4 Montaggio sicuro

Osservare le presenti awertenze di sicurezza durante il montaggio dell'apparecchio.

AVVERTENZA - Pericolo di avvelamento!

I gas di combustione riaspirati possono causare avvenamento. I focolari che dipendonò dall'aria ambiente (per es. stufe a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (per es. camino). In concomitanza della cappa di aspirazione accesa, alla cucina e dalle stanze adiacenti viene sostratta dell'aria. Senza un'alimentazione sufficiente di aria si create depressione. I gas velenosi dal camino o alla cappa di aspirazione vengono riaspirati nelle stanze.

• É necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione a ricircolo vieneutilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.
• Un esercizio sicuro è possibile solo se la depressione nellaStanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può afflire nellaStanza atraverso aperture non fisse, per es. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche. Un'apertura nel muro per alimentazione/scarico aria non garantisce il rispetto del valore limite.
• Consultate in agli caso lo spazzacamino responsable che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate.
• Se l'apparecchio è usato solo nella modalità a ricircolo d'aria, il suo esercizio è possibileenza limitazioni.

I gas di combustione riaspirati possono causare avvelamento.

Installando una cappa di aspirazione con un focolare dipendente dall'aria ambiente, l'alimentazione della cappa di aspirazione deve essere provvista di un adeguato commando di sicurezza.

I gas di combustione riaspirati possono causare avvelamento.

Non far convogliare l'aria esausta in un camino per fumo o per gas di scarico funzionanti.
- L'ariaESAusta nondeveseessere convogliata in un pozzo di aerazione dei locali di instal- lazione di focolari.
Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottener e autorizzazione di uno spazzacamino specializzato.

AVVERTENZA - Pericolo di focamento!

I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nella stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini.
  Vietare ai bambini di giocare con materiali d'imballaggio.

AVVERTENZA - Pericolo di incendio!

I depositi di grasso presenti nel filtrlo per grassi si possono incendiarsi.

• Le distanze di sicurezza prescritte devono essere mantenute per evitare un accumulo di calore.
• Attenersi alle indicazioni relative al proprio piano di cottura. Qualora nelle istruzioni di installazione dei piani cottura a gas sia prevista una distanza diversa, osservare sempre la distanza maggiore. Se vengono installate zone di cottura a gas ed elettriche insieme, è necessario rispetto la distanza massima individata.

I depositi di grasso presenti nel filtrro per grassi possono incendiarsi.

Nelle vicinanze dell'apparecchio non lavorare mai con fiamme libere (ad es. fiammeggiare).
- L'installazione dell'apparecchio nelle vicinanzi di un focolare per combustibili solidi (ad es. legno o carbone) è consentita solo se quello è dotato di copertura chiusa e non estràbile. Non deve esserci produzione di scintille.

AVVERTENZA - Pericolo di lesions!

Alcuni componenti all'interno dell'apparecchio possono essere affiliati.

• Indossare guanti protettivi.
  Se l'apparecchio non viene fissato correttamente alla parete vuo cadere.
• Tutti gli elementi di fissaggio devono essere montati in modo saldo e sicuro.

Modifiche all'impianto elettrico o meccanicosono pericolose e possono causare anomalie nel funzionamento.

Non apportare modifiche all'impianto elettrico o meccanico.

AVVERTENZA - Pericolo di scosse elettriche!

Componenti a spigolo vivo all'interno dell'apparecchio possono danneggiare il cavo di collegamento.

Non piegare o schiacciare il cavo di collegamento.

Le installmenti effettuate in modo non appropriato costituiscono un pericolo.

• Collegare eutilizzare l'apparecchio solo in conformità con i dati indicati sulla targhetto identificativa.
• Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma.
  Ilsystemadelconduttore di protezione dell'impianto elettrico domestico devesse installatoanorma.
  Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando.
  Se l'apparecchio è incassato, la spina del cavo di alimentazione deve essere liberamente accessibile. Qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformmente alle norme di INSTALLazione.
• Durante l'installation dell'apparecchio pre-stare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.

12.5 Avvertenze generali

Osservare queste avvertenze generali durante l'installazione.

• Per l'installazione è necessario rispettore le disposizioni in materia di edilizia attualmente in vigore e le norme del fornitore locale di elettricità e gas.
  Per i tubi preposti per l'aria ESAusta osservare le regolamentazioni burocratiche e legali, come ad esempio le ordinanze sulla costruzione edilizia locali.
• Per raggiungere l'apparecchio除去 ostacoli durante la manutenzione, scegliere un luogo di installmente fácilmente accessibile.
• Le superfici dell'apparecchio sono delicate. Evitare danneggiamenti durante il montaggio.

12.6 Avvertenze sul collegamento elettrico

Per eseguire il collegamento elettrico dell'apparecchio in sicurezza, osservare le presenti avertenze.

AVVERTENZA - Pericolo di sccesse elettriche!

Si delve poter sempre分开are l'apparecchio alla rete eletrica. L'apparecchio cui assere collegato solamente a una presa con messa a terra installata secondo le istruzioni.

• Dopo il montaggio dell'apparecchio, la spina di alimentazione del collegamento alla rete deve essere liberamente accessibile.
• Se ciò non fosse possibile, durante la posa fissa dell'installazione elettrica deve essere montato un dispositivo di separazione su tutti i poli conforme alle condizioni della categoria di sovratensione lll e alle disposizioni dell'allestamento.
• Soltanto un elettricista appositamente formato cui eseguire la posa fissa dell'installazione elettrica. Noi consigliamo di installare un interruptore differenziale (differenziale) nel circuito elettrico dell'alimentazione dell'apparecchio.

Componenti a spigolo vivo all'interno dell'apparecchio possono danneggiare il cavo di collegamento.

Non piegare o schiacciare il cavo di collegamento.

Per il collegamento fare riferimento alla targhetta. Seite 51
- La lunghezza del cavo di collegamento è di circa 1,30 m.
- Questo appearecchio è conforme ai requisiti di protezione RFI dell'Unione Europea.
L'apparecchio appartiene alla classe di protezione 1 e delve essere utilizzato solo se dotato di un conduitore di terra.
Non collegare alla corrente l'apparecchio durante il montaggio.
Assicurarsi che la protezione da contatto sia garantita tramite il montaggio.

12.7 Avverenze sulla situazione d'installazione

Montare l'apparecchio in un armadio della cucina.
- Per il montaggio di componenti accessori speciali aggintivi osservare le istruzioni di installmente ivi allegate.
- La larghezza della cappa di aspirazione deve corrispondere almeno alla larghezza dei punti di cottura.
- Affinché il vapore di cottura venga rilevato in maniera ottimale, montare l'apparecchio al centro sul pia-no cottura.

12.8 Avvertenze sul condotto di scarico

Il produttore dell'apparecchio non si assume alcuna responsabilità per le contestazioni relative al condotto.

• Utilizzare un tubo di scarico corto e dritto, che ha un diametro possibilmente grande.
• Tubi di scarico dell'aria lunghi e ruvidi, che presentano molte curve o che hanno un diametro piccolo riducono la prestazione di aspirazione e augmentano il rumore della ventola.
  Utilizzare un tubo di scarico in materiale non combustibile.
  Per evitare il ritorno della condensa, montare il tubo di scarico dell'apparecchio con 1^ di pendenza.

Tubi rotondi

Utilizzare condotti rotondi con diametro interno di 120 mm.

Canali piatti

Utilizzare condotti piatti la cui sezione interna corrispon- de al diametro dei condotti rotondi:

• Un diametro 120mm corrisponde a ca. 113~cm^2
• Nel caso di diametri diversi del tubo utilizzato strisce di tenuta.
  Nonutilizzarecondotti piatti con rinvii taglienti.

12.9 Avvertenze per un funzionamento ad aria di scarico

Nel funzionamento ad aria di scarico deve essere montato un raccordo alettato.

Note

• Se con l'apparecchio non è fornito il raccordo alettato è possibile reperirlo in un negotio specializzato.
• Se l'aria estaustavaene condottaattraverso la partete esterna, e necessarioutilizzareuna cassetta murale telescopica.

12.10 Avverenza per un funzionamento a ricircolo d'aria

L'apparecchio deve essere什么意思 in funzione solo se installato in maniera fissa e il condotto del ricircolo è collegato. A tale scopo, sono inoltre necessari un tubo di collegamento o un tubo flessibile e un deflettore dell'aria.

12.11 Montaggio

Controllo del mobile

1. Controllare che il mobile a incasso sua piano e sufficientemente solido e resistente. Il peso max. dell'apparecchio è parl a 5 kg.

Note: Osservare leindicazioni del produttore del mobile relative alla portata del mobile da incasso.

1. Accertarsi che il mobile a incasso sua resistente al calore fino a 90^ .
2. Accertarsi che il mobile a incasso sia stabile anceshadowo i lavori di taglio.

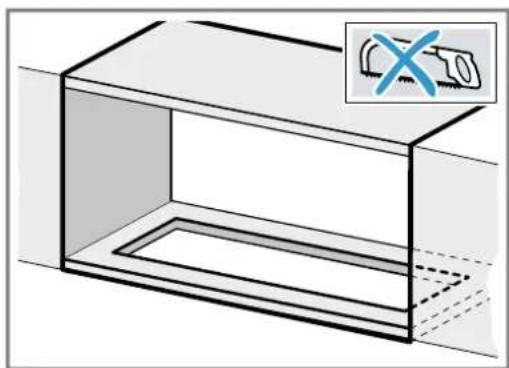

Preparazione del mobile

Requisito: Il mobile si addice per l'incasso.

"Controllo del mobile", Pagina 54

1. Realizzare un'apertura sul mobile da incasso.

Se si dispone già di un'apertura di un modello dello stesso marchio, è possibile procedere utilizzando quest'ultimo.

1. Realizzare un'apertura per il tubo di scarico.

Preparazione dell'apparecchio

1. Rimuovere il filtro grassi. Non jegare il filtrlo grassi per evitare di danneggiarto.
2. Rimuovere il pannello. A tal proposito premere contemporaneamente i due meccanismi di innesto ① e rimuovere il pannello ②

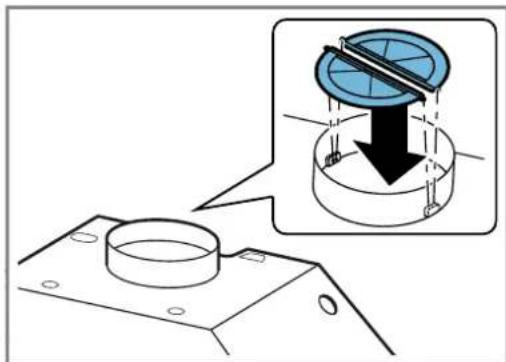

1. Montare e innestare in posizione i raccordi alettati sullo sfiato dell'aria.

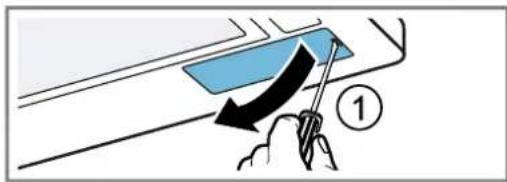

Note: Se dopo l'installazione dell'apparecchio, l'unità montata non è più accessibile, ilsystema di bloccaggio laterale devese assere rimioso. A tal proposito svitare le viti di fissaggio e fissare l'alloggiamento dell'apparecchio.

Montaggio dell'apparecchio

1. ATTENZIONE!

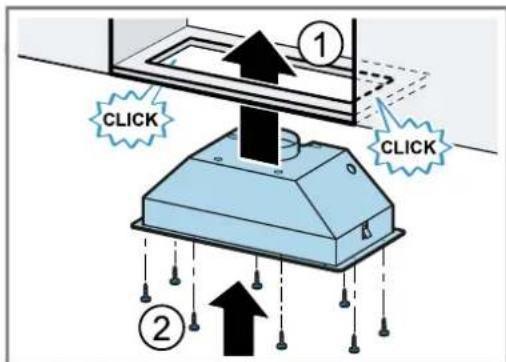

Se si inserisce l'apparecchio in un'apertura giornata presente di un modello precedente dello stesso marchio, il meccanismo di innesto non si aggancia in posizione.
- Tenere fermo l'apparecchio affinché non cada e non venga danneggiato.

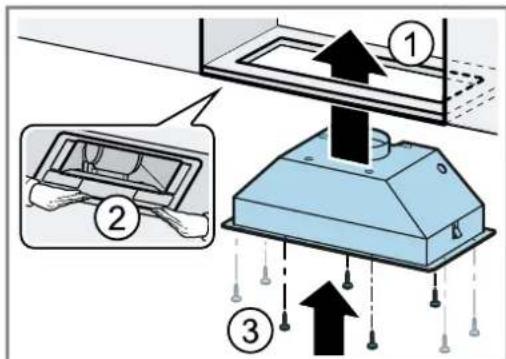

Inserire l'apparecchio nell'aperture ①.

Nuova aperture

Sezione di un modello precedente

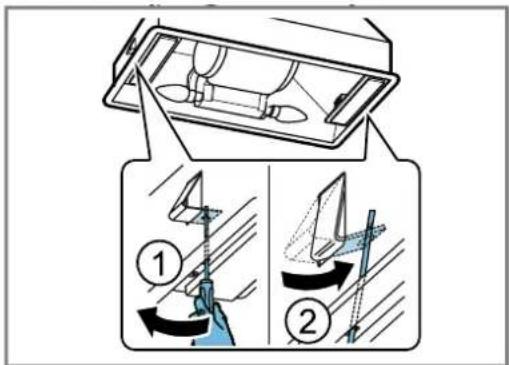

1. Stringere le viti di fissaggio ② In caso vi sia l'apertura di un appearecchio precedente, è possibile che le viti laterali non vengano utilizzate ③.

it Istruzioni per il montaggio

1. Fissare il pannello.

2. Fissare il pannello premendo verso l'alto finché il meccanismo di innesto non si aggancia in posizione.

1. Inserire ilhetto grassi.

Non piegare il filtro grassi per evitare di danneggiarlo.

1. Inserire la spina nella presa con messa a terra.

Smontaggio dell'apparecchio

AVVERTENZA - Pericolo di lesions!

Alcuni componenti all'interno dell'apparecchio posso noni, essere affiliati.

• Indossare guanti protettivi.

• Staccare l'apparecchio alla rete elettrica.

• Allentare il tubo di espulsione.
• Rimuovere il filtro grassi. Non piegare il filtrlo grassi per evitare di danneggiarto.
• Rimuovere il pannello.
• Allentare le viti del mobile da incasso.
• Per allentare il fissaggio, utilizzato un cacciavite come leva. A tal proposito inseire il cacciavite nella fessura laterale.

1. Rimuovere lentamente l'apparecchio.

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 Munchen,GERMANY
