BEDIENUNGSANLEITUNG LB53NAA50 SIEMENS
de Gebrauchs- und Montageanleitung

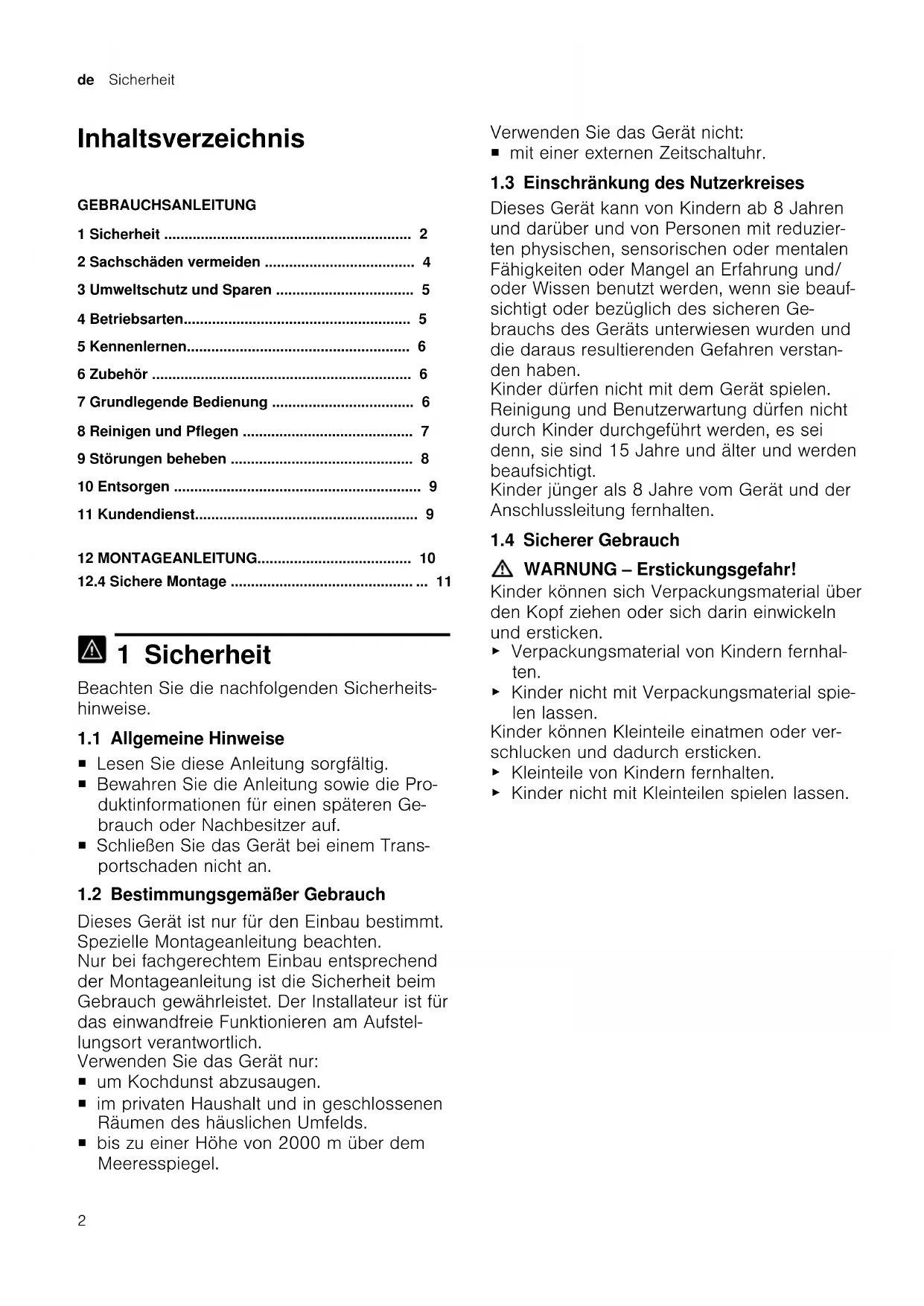

1 Sicherheit 2
2 Sachschaden vermeiden 4
3 Umweltschutz und Sparen 5
4 Betriebsarten 5
5 Kennenlernen 6
6 Zubehor 6
7 Grundlegende Bedienung 6
8 Reinigen und Pflogen 7
9 Störungen beheben 8
10 Entsorgen 9
11 Kundendienst. 9
12 MONTAGEANLEITUNG 10
12.4 Sichere Montage 11
1 Sicherheit
Beachten Sie die nachfolgenden Sicherheitshinweise.
1.1 Allgemeine Hinweise
- Lesen Sie diese Anleitung sorgfältig.
Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
Schlieben Sie das Gerät bei einem Transportschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionieren am Aufstellungsort verantwortlich.
Verwenden Sie das Gerät nur:
um Kochdunst abzusaugen.
im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds.
- bis zu einer Höhe von 2000 m über dem Meeresspiegel.
Verwenden Sie das Gerät nicht:
mit einer externen Zeitschaltuhr.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die darauf resultierenden Gefahren verstan den haben.
Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei dann, sie sind 15 Jahre und äter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
1.4 Sicherer Gebrauch
WARNING - Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.
- Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spei- len lessen.
Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.
Kleinteile von Kindern fernhalten.
- Kinder nicht mit Kleinteilen spielten halten.

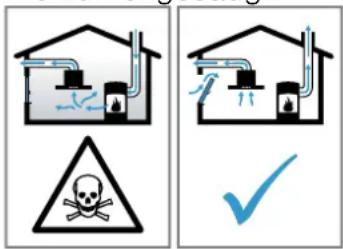

WARNING - Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungslauf aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
- Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmaerkasten al-. mein stellt die Einhaltung des Grenzwertes nicht sicher.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüfung vorschlägt. - Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
WARNING - Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Gerat nie ohne Fettfilter betreiben.
Die Fettfilter regelmäßig reinigen.
- Nie in der Höhe des Geräts mit offenen Flammen arbeiten (z. B. flambieren).
Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Es darf keinen Funkenflug geben.
HeiBes OI und Fett entzünden sich Schnell.
HeiBes OI und Fett ständig beaufsichtigen.
- Nie brennendes Öl oder Fett mit Wasserlöschen. Kochstelle ausschalten. Flammenvorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.
Gaskochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Luftungsgerät kann beschädigt oder in Brand gesetzt werden.
Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.
Bei gleichzeitigem Betrieb mehrerer Gaskochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden.
Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.
Die hochste Lüfterstufe einstellen.
Zwei Gaskochstellen nie gleichzeitig mit großter Flamme länger als 15 Minuten betreiben. Zwei Gaskochstellen entsprechen einem Großbrenner.
- Nie Großbrenner mit mehr als 5 kW mit großter Flamme länger als 15 Minuten betrieben, z. B. Wok.
WARNING - Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb besteht.
- Nie die heißen Teile berühren.
Kinder fernhalten.
Das Gerät wird während des Betriebs heiß.
Vorder Reinigung Gerat abkuhlenlassen.
WARNING - Verletzungsgefahr!
Bauteile innerhalb des Gerats konnen scharf- kantig sein.
Geräteinnenraum vorsichtig reinigen.
Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und konnen zu Fehlfunktionen führen.
Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführung.
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1).
- Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
WARNING - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
WARNING - Explosionsgefahr!
Stark atz-alkalische oder stark saurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spulraum des Geschirrspulers konnen zu Explosionen führen.
- Nie stark ätz-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbonso-dere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Ver-binding mit Aluminiumteilen, wie z. B. Fett-filter von Dunstabzugshauben, verwenden.
WARNING - Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Die Fettfilter regelmäßig reinigen.
WARNING - Verletzungsgefahr!
Unsachgemäß Reparaturen sind gefährlich.
Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
- Wenn das Gerät defekt ist, den Kunden dient rufen.
WARNING - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Keine nassen Schwammtücher verwenden.
2 Sachschäden vermeiden
ACHTUNG!
Kondenswasser kann zu Korrosionsschäden führen.
- Um Kondenswasserbildung zu vermeiden, das Gerät beim Kochen einschalten.
Wenn Nasse in die Bedienelemente eindringt, konnen Schaden entstehen.
- Nie Bedienelemente mit einem nassen Tuch reini-gen.
Falsche Reinigung beschädigt die Oberflächen.
Reinigungshinweise beachten.
- Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Edelstahlflächen nur in Schliffrichtung reinigen.
- Nie Bedienelemente mit Edelstahlreiniger reinigen. Zurücklaufendes Kondenswasser kann das Gerät beschädigten.
Der Abluftkanal muss vom Gerät aus mit mindestens 1^ Gefälte installiert sein.
Wenn Sie Designelemente falsch beanspruchen, konnen diese abbrechen.
- Nicht an Designelementen ziehen.
Keine Gegenstände auf Designelemente stellen oder an diese hangen.
Oberflächenbeschädigung durch nicht abgezogene Schutzfolie.
Die Schutzfolie vor dem ersten Gebrauch von allen Geräteilen entfern.
Wenn eine Lampe defekt ist, konnen die restlichen Lampen überlasten.
Defekte Lampen austauschen.
Lackierte Oberflächen sind empfindlich.
Reinigungshinweise beachten. "Gerat reinigen",Seite 7
- Lackierte Oberflächen vor Verkratzungen schätzen.
3 Umweltschutz und Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Die einzelnen Bestandteile getrennt nach Sorten entsorgen.
3.2 Energie sparen
Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.
Die Lüfterstufe an die Intensität der Kochdünste an-passen.
- Eine Kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
Bei intensiven Kochdünsten früherzeitig eine höhere Lüfterstufe wahlen.
Die Gerüche verteilen sich weniger im Raum.
Die Beleuchtung ausschalten, wenn sie nicht mehr besteht wird.
- Wenn die Beleuchtung ausgeschelt ist, verbraucht sie keine Energie.
Die Filter in den angegebenen Abständen reinigen oder wechseln.
Die Wirksamkeit der Filter bleibt erhalten.
Den Kochdeckel aufsetzen.
Die Kochdünste und das Kondensat verringn sich.
Die Zusatzfunktionen nur bei Bedarf nutzen.
- Das Ausschalten von Zusammenfunktionen verringiert den Stromverbrauch.
4 Betriebsarten
Sie können Ihr Gerät im Abluftbetrieb oder im Umluftbetrieb verwenden.
4.1 Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.
Die Luftarf nicht in einen Kamin abgeleitet werden, der fur Abgase von Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen (dies gilt nicht fur Umluftgeräte).
- Soll die Abluft in einen Rauchkamin oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
- Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
4.2 Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Geruchsfilter gereinigt und wieder in den Raum zurückgeführrt.

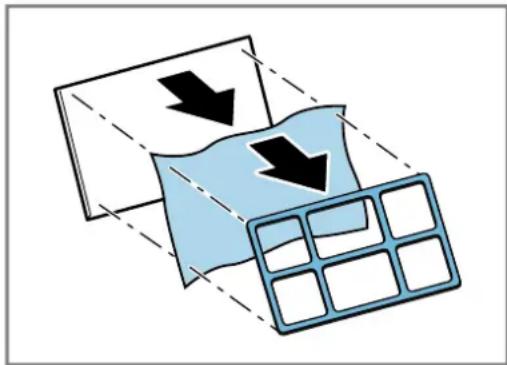

Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Geruchsfilter einbauern. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie unserem Katalog oder Fragen Sie ihren Fachhändler. Das notwendige Zubehor erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.
5 Kennenlernen
5.1 Bedienelemente
Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.
| ① | Gerät einschalten oder ausschalten |
| 2 Lüfterstufe 2 einschalten. | |
| 3 Lüfterstufe 3 einschalten. | |
| Beleuchtung | |
6 Zubehör
Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen. Verwenden Sie nur Originalzubehör, da diese genau auf Ihr Gerät abgestimmt ist.
Zubehör ist gerätespezifisch. Geben Sie beim Kauf immer die genaue Bezeichnung (E-Nr.) Ihres Geräts an. →Seite 9
Welches Zubehor für Ihr Gerät verfügbar ist, erfolhen Sie in unserem Katalog, im Online-Shop oder beim Kundendienst. www siemens-home.bsh-group.com
Standard Umluftset LZ10INT00
7 Grundlegende Bedienung
7.1 Gerätainschalten
① drucken.
Das Gerat startet in Lüfterstufe 1.
7.2 Lüfterstufe einstellen
2 oder 3 drücken, um die entsprechende Lüfterstufe einzustellen.
7.3 Gerätausschalten
① drucken.
7.4 Beleuchting einschalten
Die Beleuchtung konnen Sie unabhängig von der Luf-tung einschalten und ausschalten.
drucken.
7.5 Beleuchtung ausschalten
drucken.
8 Reinigen und Pflege
Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.
8.1 Reinigungsmittel
Geeignete Reinigungsmittel erhalten Sie beim Kundendienst oder im Online-shop.
ACHTUNG!
Ungeeignete Reinigungsmittel konnen die Oberflächen des Gerats beschädigen.
Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Keine stark alkoholhaltigen Reinigungsmittel verwenden.
Keine harten Scheuerkissen oder Putzschwämme verwenden.
Keine speziellen Reiniger zur Warmreinigung verwenden.
- Glasreiniger, Glasschaber oder Edelstahl-Pflegemittel nur verwenden, wenn diese in der Reinigungsanleitung zu dem entsprechenden Teil empfohlen werden.
Schwammtücher vor Gebrauch gründlich auswiesen.
8.2 Gerat reinigen
Reinigen Sie das Gerät wie vorgegeben, damit die entsprechenden Teile und Oberflächen nicht durch eine falsche Reinigung oder ungeeignete Reinigungsmittel beschädigt werden.
WARNING - Explosionsgefahr!
Stark ätz-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspulers können zu Explosionen führen.
- Nie stark atz-alkalische oder stark saurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.
WARNING - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.
- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
WARNING - Verbrennungsgefahr!
Das Gerät wird während des Betriebs besteht.
Vor der Reinigung Gerat abkühlen halten.
WARNING - Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Geräteinnenraum vorsichtig reinigen.
1. Die Informationen zu den Reinigungsmitteln beachten.
2. Je nach Oberfläche wie folgt reinigen:
-
Edelstahlflächen mit einem Schwammtuch und heiBer Spullauge in Schliffrichtung reinigen.
-
Lackierte Oberflächen mit einem Schwammtuch und heißer Spüllauge reinigen.
Aluminium mit einem weichen Tuch und Glasreiniger reinigen. - Kunststoff mit einem weichen Tuch und Glasreiniger reinigen.
-
Glas mit einem weichen Tuch und Glasreiniger reinigen.
-
Mit einem weichen Tuch nachtrocknen.
- Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit einem weichen Tuch hauchdünna auftragen. Edelstahl-Pflegemittel erhalten Sie beim Kundenstand oder im Online-Shop.
8.3 Bedienelemente reinigen
WARNING - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Keine nassen Schwammtücher verwenden.
- Die Informationen zu den Reinigungsmitteln beachten.
- Mit einem feuchten Schwammtuch und heiBer Spullauge reinigen.
- Mit einem weichen Tuch nachtrocknen.

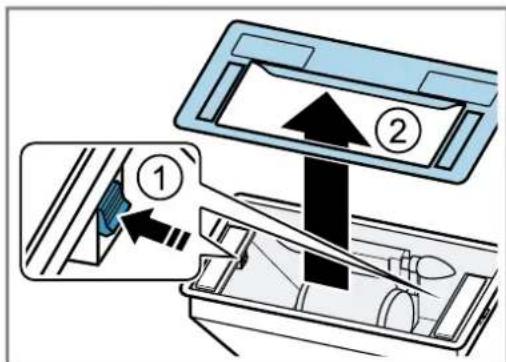

8.4 Fettfilter ausbauen
1. ACHTUNG!
Herabfallende Fettfilter konnen das darunterliegende Kochfeld beschädigen.
- Mit einer Hand unter den Fettfilter fassen.
Die Verriegelungen an den Fettfiltern öffnen.
- Die Fettfilter aus den Halterungen erhmen.
Um heruntertropfendes Fett zu vermeiden, die Fettfilter waagerecht halten.
8.5 Fettfilter von Hand reinigen
Die Fettfilter filtern das Fett aus dem Kuchendunst. Regelmäßig gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad.
WARNING - Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Die Fettfilter ca.omal im Monat reinigen.
Voraussetzung: Die Fettfilter sind ausgebaut.
"Fettfilter ausbauen", Seite 7
- Die Informationen zu den Reinigungsmitteln beachten.
- Die Fettfilter in heiBer Spullauge einweichen. Bei hartnackigem Schmutz einen Fettloser verwenden. Fettloser erhalten Sie beim Kundendienst oder im Online-shop.
- Die Fettfilter mit einer Bürste reinigen.
- Die Fettfilter gründlich ausspulen.
- Die Fettfilter abtropfen halten.
8.6 Fettfilter im Geschirrspüller reinigen
Die Fettfilter filtern das Fett aus dem Kuchendunst. Regelmäßig gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad.
WARNING - Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich entzünden.
Die Fettfilter ca.omal im Monat reinigen.
ACHTUNG!
Die Fettfilter konnen durch Einklemmen beschädigt werden.
Die Fettfilter nicht einklemmen.
Hinweis: Bei der Reinigung des Fettfilters im Geschirrspulier können leichte Verfarbungen auftreten. Die Verfarbungen haben keinen Einfluss auf die Funktion der Fettfilter.
Voraussetzung: Die Fettfilter sind ausgebaut. "Fettfilter ausbauen", Seite 7
- Die Informationen zu den Reinigungsmitteln beachten.
- Die Fettfilter locker in den Geschirrspulier stellen. Stark verschutzte Fettfilter nicht mit Geschirr reinigen. Bei hartnackigem Schmutz einen Fettloser verwenden. Fettloser erhalten Sie beim Kundendienst oder im Online-shop.
- Den Geschirrspüler starten. Bei der Temperatureinstellung maximal 70^ wahlen.
- Die Fettfilter abtropfen halten.
8.7 Geruchsfilter für Umluftbetrieb
Geruchsfilter binden die Geruchsstoffe im Umluftbetrieb. Regelmäßig gewechSELte Geruchsfilter gewährleisten einen hohen Geruchsabscheidegrad.
Der Geruchsfilter muss bei normalem Betrieb, ca. eine Stunde tätig, alle 3Monate ausgetauscht werden. Der Geruchsfilter kann nicht gereinigt oder regeneriert werden.
Geruchsfilter erhalten Sie beim Kundendienst oder im Online-shop. Verwenden Sie nur Original-Geruchsfilter.
Geruchsfilter ausbauen
- Den Fettfilter ausbauen. Seite 7
- Das Gitter und den Fettfilter entfern.
Geruchsfilter einbauen
- Den Geruchsfilter auf den Fettfilter legen.
- Den Geruchsfilter mit dem Gitter fixieren.
8.8 Fettfilter einbauen
ACHTUNG!
Herabfallende Fettfilter konnen das darunterliegende Kochfeld beschädigen.
-
Mit einer Hand unter den Fettfilter fassen.
-
Die Fettfilter einsetzen.
- Die Fettfilter nach oben klappen und die Verriegelungen einrasten.
- Sicherstellen, dass die Verriegelungen einrasten.
9 Störungen beheben
Kleinere Störungen an Ihr hem Gerät konnen Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnottige Kosten.
WARNING - Verletzungsgefahr!
Unsachgemäß Reparaturen sind gefährlich.
Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
- Wenn das Gerät defekt ist, den Kundendienst rufen.
9.1 Funktionstörungen
Störung Ursache und Störungsbehebung
Gerät Funktioniert Netzstecker der Netzanschlussleitung ist nicht eingesteckt.
not. Schlieben Sie das Gerät am Stromnetz an.
Störung Ursache und Störungsbehebung
| Gerät Funktioniert nicht. | Sicherung ist defekt. → Prufen Sie die Sicherung im Sicherungskosten. |
| Stromversorgung ist ausgefallen. → Prufen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren. |
9.2 LED-Leuchten auswechseln
WARNING - Stromschlaggefahr!
Beim Auswechseln der Lampe stehen die Kontakte der Lampenfassung unter Strom.
Vor dem Auswechseln den Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.
WARNING - Verletzungsgefahr!
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1).
- Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
Hinweis:

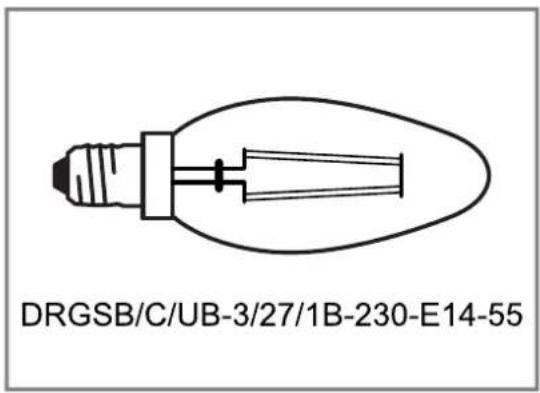

Nur Leuchtmittel gleichen Typs und gleicher Leistung verwenden.

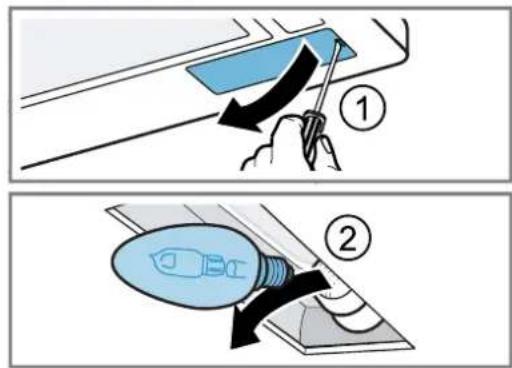

- Das Gerät stromlos machen.
- Die Lampenabdeckung loseu und abnehmen ①
- Die Lampe herausdrehen ②und durch den gleichen Lampentyp ersetzen.
- Die Lampenabdeckung einsetzen.
- Den Netzstecker einstecken und die Sicherung wieder einschalten.
10 Entsorgen
10.1 Altgerät entsorgen
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiederverwendet werden.
Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihr dem Fachhändler sowie ihrer Gemeinde- oder Stadtverwaltung.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
11 Kundendienst
Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihr Land erhalten Sie bei unseren Kundendienst, Ihr hem Handler oder auf unserer Website.
Wenn Sie den Kundendienst Kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.
Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Webseite.
11.1 Erzeugnisnummer (E-Nr.) und Fertigungsummer (FD)
Die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) finden Sie auf dem Typenschild des Gerats. Das Typenschild befindet sich je nach Modell:
im Innenraum des Gerats (dazu die Fettfilter ausbauen).
- auf der Oberseite des Geräts.
Um ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.
12 Montageanleitung
Beachten Sie diese Informationen bei der Montage des Geräts.

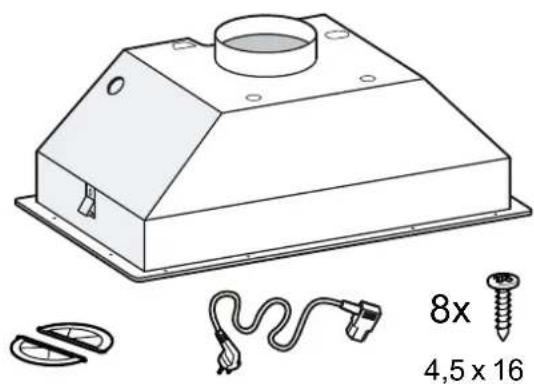

12.1 Lieferumfang
Prufen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

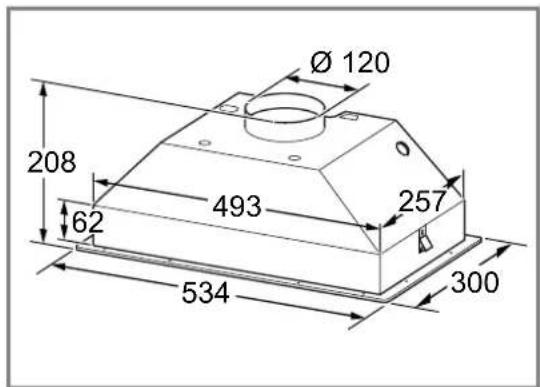

12.2 Gerätemaße
Hierfindensie dieMaBe desGerats.
12.3 Sicherheitsabstände
Beachten Sie die Sicherheitsabstände des Geräts.
12.4 Sichere Montage
Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.
WARNING - Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungslauf aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
- Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüfung vorschlägt.
Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.
- Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.
Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist.
Die Abluft nicht in einen Schacht abgeben, der zur Entlüfung von Aufstellungsraumen von Feuerstätten dient.
Soll die Abluft in einen Rauchkamin oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
WARNING - Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.
- Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spei-len halten.
WARNING - Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hit-zestau zu vermeiden.
- Beachten Sie die Angaben zu ihren Kochgeräten. Falls die Installationsanweisungen der Kochgeräte einen abweichenden Abstand vorgegeben, immer den größeren Abstand berücksichtigten. Werden Gaskochstellen und Elektrokochstellen zusammen betrieben, gilt der größte angegebene Abstand.
- Die Fettablagerungen im Fettfilter können sich entzünden.
In der Nähe des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren).
Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhänden ist. Es darf keinen Funkenflug geben.
WARNING - Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Schutzhandschuheragen.
Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen.
Alle Befestigungselemente müssen fest und sicher montiert werden.
Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und konnen zu Fehlfunktionen führen.
Keine Veränderungen am elektrischen oder Mechanischen Aufbau durchführren.
WARNING - Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder ein-klemmen.
Unsachgemäß Installationen sind gefährlich.
Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betrieben.
Das Gerät nur über eine vorschrifsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschrifsmäßig installiert sein.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein. Falls der frei Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf auf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
12.5 Allgemeine Hinweise
Beachten Sie diese allgemeinen Hinweise bei der Installation.
- Für die Installation mösen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
- Bei der Ableitung von Abluft,Müssen die behördlichen und gesetzlichen Vorschriften,wie z.B. die Landesbauverordnung,beachtet werden.
Um das Gerät im Servicefall ungehindert zu erreichen, einen leicht zugänglichen Montageort wahren.
Die Oberflächen des Gerats sind empfindlich. Bei der Montage Beschädigungen vermeiden.
12.6 Hinweise zum elektrischen Anschluss
Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie diese Hinweise.
WARNING - Stromschlaggefahr!
Die Trennung des Gerats vom Stromnetz muss jederzeit möglich sein. Das Geratarf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden.
Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein.
- Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführten. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installieren.
Scharfkantige Bauteile innerhalb des Geräts konnen das Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder einklemen.
Die Anschlussdaten dem Typenschild entnehmer. Seite 9
Die Anschlussleitung ist ca. 1,30 m lang.
- Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.
Das Gerät während der Montage nicht an Strom anschließen.
- Sicherstellen, dass der Berührungsschutz durch den Einbau gewährleistet ist.
12.7 Hinweise zur Einbausituation
- Dieses Gerät in einem Kuchenschrank montieren.
- Für die Montage zusätzlicher Sonderzubehörteile die dort beiliegende Installationsanleitung beachten.
Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
Um den Kochdunst optimal zu erfassen, das Gerät mittig über dem Kochfeld montieren.
12.8 Hinweise zur Abluftleitung
Der Hersteller des Gerats übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind.
Ein kurzes, geradliniges Abluftrohr mit einem möglichst groBen Rohrdurchmesser verwenden.
- Lange, raue Abluftrohre, weitere Rohrbögen oder klinne Rohrdurchmesser verringn die Absaugleistung und erhöhen das Lüftergeräusch.
- Ein Abluftrohr aus nicht brennbarem Material verwenden.
Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1^ Gefälle montieren.
Rundrohre
Rundrohre mit einem Innendurchmesser von 120 mm verwenden.
Flachkanäle
Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht:
Durchmesser 120 mm entspricht ca. 113~cm^2
- Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
Keine Flachkanäle mit scharfen Umlenkungen verwenden.
12.9 Hinweise zum Abluftbetrieb
Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut werden.
Hinweise
- Wenn dem Gerät keine Rückstauklappe beilgelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.
- Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden.
12.10 Hinweise zum Umluftbetrieb
Das Gerat darf nur im fest installierten Zustand und mit angeschlossener Umluft-Verrohrung betrieben werden. Hierzu wird zusätzlich ein Verbindungsrohr oder ein Flexschlauch und eine Umluftweiche besteht.
12.11 Montage
Möbel prüfen
- Das Einbaumöbel prufen, ob es waagerecht und ausreichend tragfähig ist.
Das max. Gewicht des Gerats beträgt 5kg
Hinweis: Die Vorgaben der Mobelhersteller bezüglich der Tragfähigkeit des Einbaumöbels beachten. - Sicherstellen, dass das Einbaumöbel bis 90^ hitzebeständig ist.
- Sicherstellen, dass das Einbaumöbel auch nach den Ausschnittarbeiten noch stabil ist.

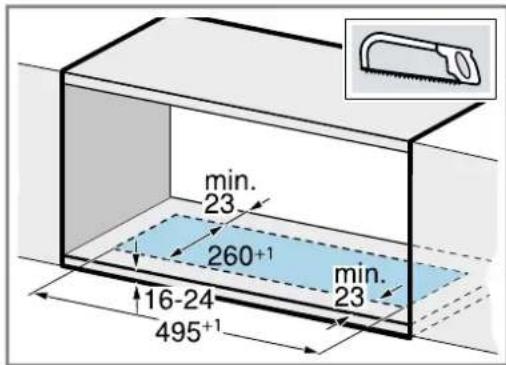

Möbel vorbereiten
Voraussetzung: Das Möbel eignet sich für den Einbau. → "Möbel prüfen", Seite 13
- Den Ausschnitt in Einbaumöbel herstellen.

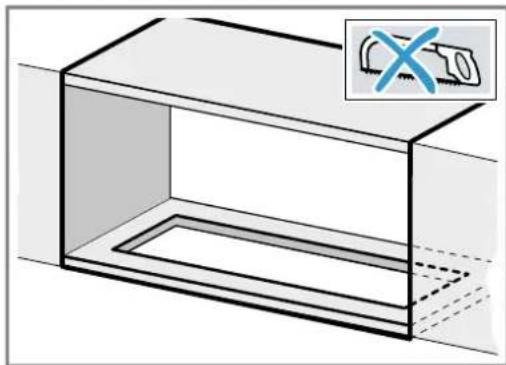

Wenn Sie bereits den Ausschnitt eines Vorgängermodells der selbst Marke haben, konnen Sie mit thisem fortfahren.

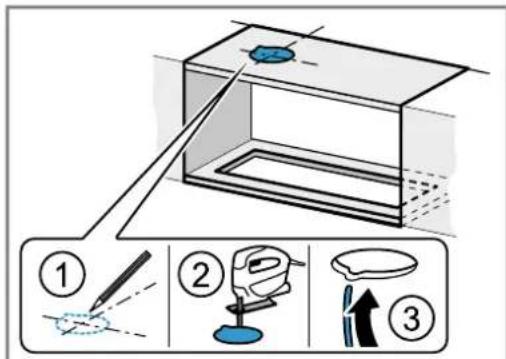

- Den Ausschnitt für das Abluftrohr herstellen.
Gerät vorbereiten
- Die Fettfilter entnehmer. Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.
- Die Blende entfern. Dazu die zwei Einrastmechanismen gleichzeitig drücken ① und die Blende abnehmer ②

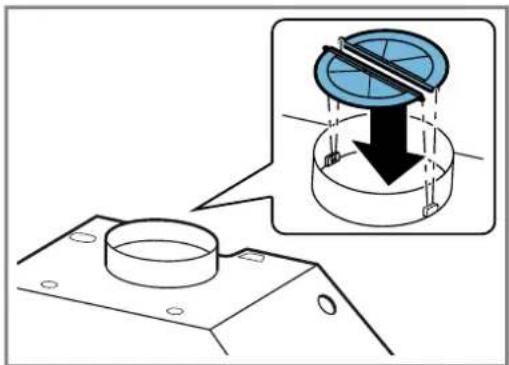

- Die Rückstauklappen am Luftauslass montieren und einrasten.
Hinweis: Wenn die montierte Einheit nach der Installation des Geräts nicht mehr zugänglich ist, die seitliche Vertriegelung entfernen. Dazu die Befestigungsschrauben losen und am Gehäuse des Geräts befestigen.

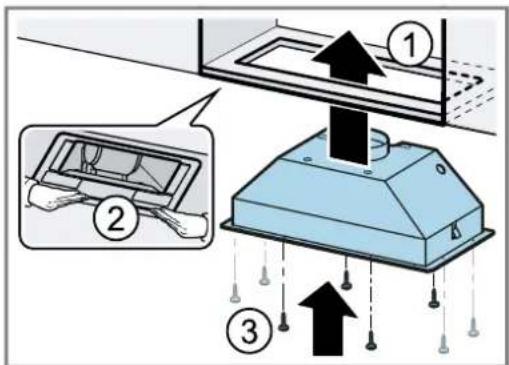

Gerat montieren
1. ACHTUNG!
Wenn Sie bereits den Ausschnitt eines Vorgängermodells derselben Marke haben, greift der Einrastmechanismus nicht.
Das Gerät festhalten, damit es nicht herabfällt und beschädigt wird.

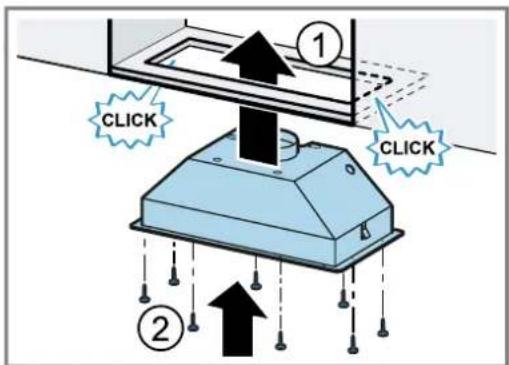

Das Gerät in den Ausschnitt einsetzen ①.
NeuerAusschnitt
Ausschnitt eines Vorgängermodells
- Die Fixierungsschrauben anziehen ②
Bei einem Ausschnitt eines Vorgängermodells konnen die beiden Schrauben möglicherweise nicht genutzt werden ③
-

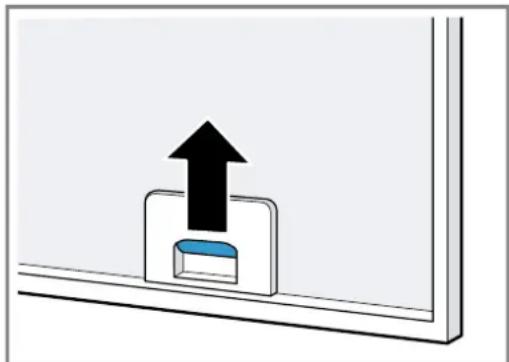

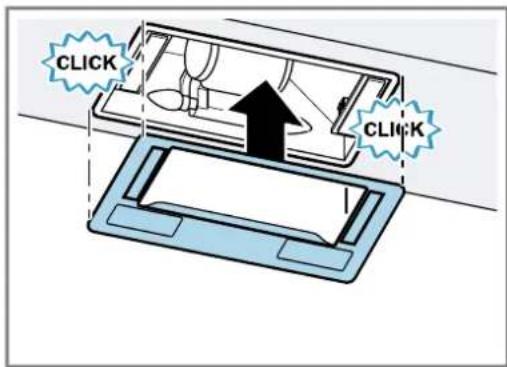

Die Blende befestigen.
-
Die Blende nach oben drücken, bis der Einrastmechanismus einrastet.
- Die Fettfilter einsetzen.
Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.
- Den Netzstecker in die Schutzkontakt-Steckdose stecken.

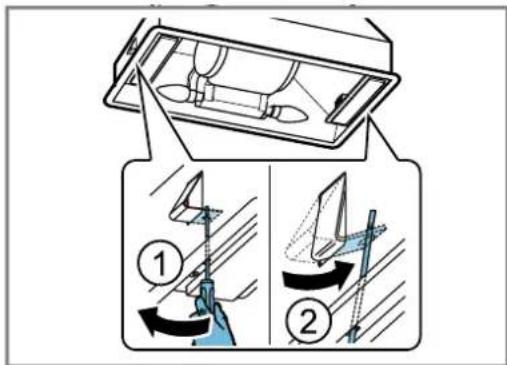

Gerät demontieren
WARNING - Verletzungsgefahr!
Bauteile innerhalb des Gerats können scharfkantig sein.
Schutzhandschuhe(TRagen.
- Das Gerät vom Stromnetz trennen.
- Das Abluftrohr losen
- Die Fettfilter entnehmer. Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.
- Die Blende entfernen.
- Die Verschraubung mit dem Einbaumöbel * 失 en.
- Um die Fixierung zu losen, einen Schraubendreher als Hebel verwenden. Dazu den Schraubendreher durch den seitlichen Schlitz führen.
- Das Gerät langsam herunternehmen.
Table of contents
INFORMATION FOR USE
Hergestellt von BSH Hausgeräte GmbH unter Markenlizenz der Siemens AG
Manufactured by BSH Hausgeräte GmbH under the trademark licence of Siemens AG
