MODE D'EMPLOI LI44631 SIEMENS

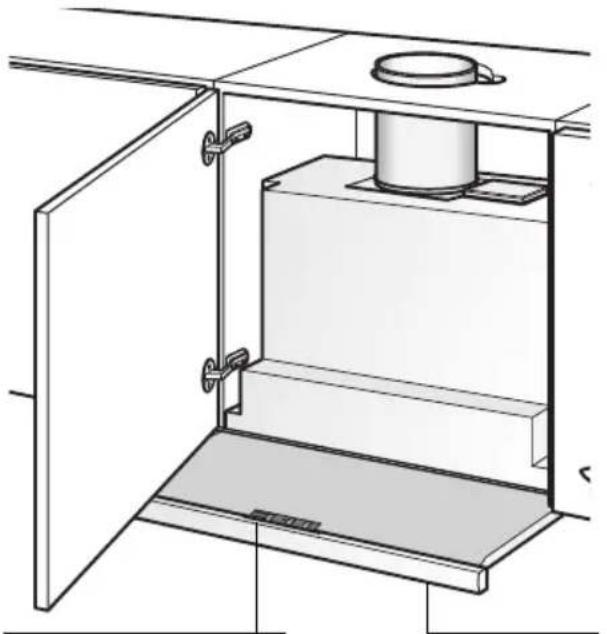

Description de l'appareil

Commutateur Lumière/Ventilateur

Tiroir-filtre

Modes de fonctionnement

Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veillez imperativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventoues téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparèils de cisson (table de cisson et cisinière à gaz).

Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

La hotte doit, dans ce cas, etre equipee d'un filtre au charbon actif (voir le filtre et son entretien).

Vos pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouvez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le contrôle àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtré àGRAISSERetientlesparticules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contérer des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectues que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.

Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immédiatement les ampôules défectueuses pour empêcher une surcharge des ampôules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toutes les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISSÉ et d'ymettre le feu.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Table de cuisson au gaz / Cuisinières à gaz

Utilisez toujours les foyers au gaz correctement.

Important:

Les flammes produites par les foyers au gaz doivent toujours etre recouvertes par la vaisselle de cuisson.

Dans le cas contraire, la hotte aspirante pourrait etre endommagee par la chaleur

intense dégagée par les flammes nues du foyer.

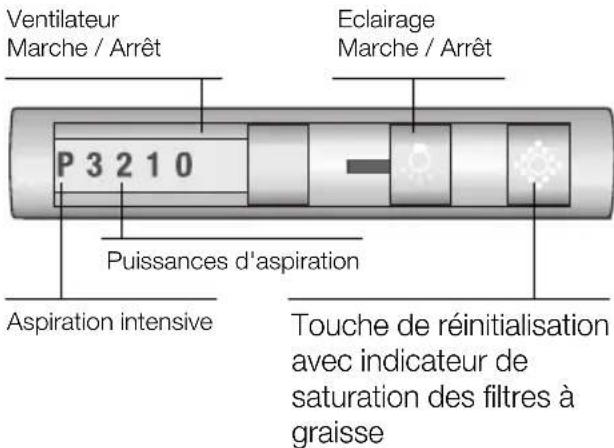

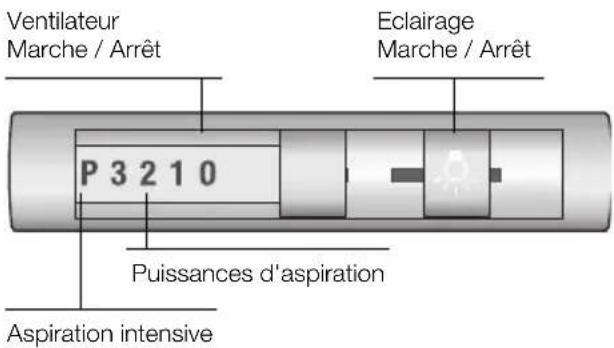

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à

Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante quelques minutes après la fin de la cuisson.

Enclenchement:

Tirez te tiroir-filtre par sa poignee.
Réglez le ventilateur sur la puissance voulue.

Coupure:

Vous pouvez eteindre la hotte aspirante de plusieurs manieres differentes.

Arret 1:

• Ramenez le curseur sur 0 pour arrêter les ventilateurs.

Arret 2:

Pousser l'objet coulissant du filtre jusqu'à la butée. (L'interrupteur reste sur la position可以选择AAPARAVANT).
Pour réencclencher la hotte, tirez simplement le tiroir-filtre à vous. Le ventilateur démarre à la puissance correspondant à la position actuelle du curseur.

Eclairage:

Vous pouvez utiliser l'éclairage à tout moment, même apparéil arrêté ou tiroir-filtre escamôt.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appepez s.v.p. le service après-vente.

(Voir la liste des agences du service après-venture).

Lors de votre appel, veuillez mentionner les numéroes suivants:

N°E

FD

Inscrivez les numeros correspondants de votre hotte dans le cadre ci-dessus. Ces numeros se trouvent sur la plaque signaletique accessible, une fois le filtre retire, à l'intérieur de l'appareil.

Filtres àGRAISSÉ:

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAisse en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.

En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres àGRAisse métalliques 1 fois par mois.

Indicateur de saturation:

Lorsque les filtres métalliques sont satures,
I'indicateur à LEDs se met à clignoter.
Nettoyez les filtres au plus tard à ce
moment-là.

Veillez à nettoyer les filtres àGRAISSÉ à intervals réguliers (env. 1 fois par mois).

Nettoyage des filtres àGRAISSÉ en métal:

• Ces litres sont nettoyables au lavevaisselle. Ils peuvent changer légarement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle.

Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.

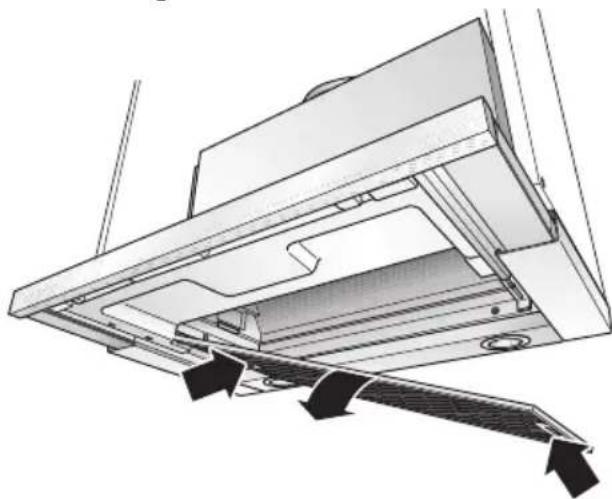

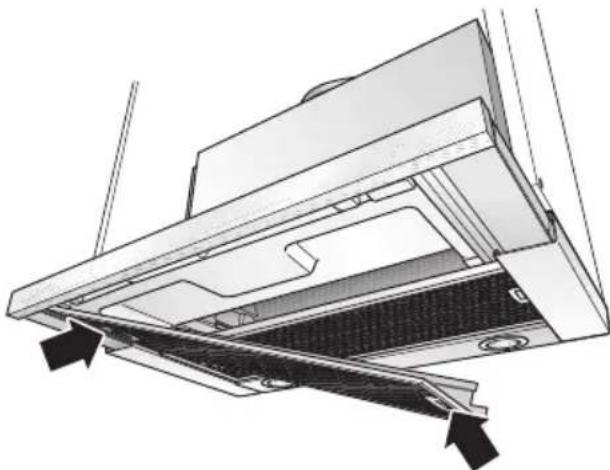

Retrait et mise en place des filtres àGRAISSSE EN METAL:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Tirez le tiroir-filtre jusqu'à la butée.
2. Appuyez sur les crans situés sur les filtres àGRAISSÉ avant, puis retirez ce filtré.

1. Appuyez sur les crans situés sur les filtres àGRAISSERaire, puis retirez les filtres aGRAISSER.

1. Nettoyer les filtres àGRAISE.
2. Une fois nettoyés, remettez les filtres àGRAISSE en place.
3. Faites s'effacer la mention

Appuyez sur la touche

Filtre et entretien

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un roti.

Mise en place du filtré:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres àGRAisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).
2. Mettez en place le filtré à charbon actif.

1. Faites écranter les pattes des deux côtes.
2. Remontez les filtres àGRAisse en métal (voir la section intitulée "Retrait et mise en place des filtres à graissse en métal).

Retrait du filtré:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres àGRAISSÉ en métal.
2. Appuyez sur les pattes situées des deux côtés puis retirez le filtré à charbon actif par le bas.
3. Changement du filtré à charbon actif:

Vouspouvezyouprocurerunfittercachbonactifderechange danslecommercespecialise.Voirla section surles accessoires speciaux.
N'utilisez qu'un filtr de origine.
Vous garantiez ainsi un fonctionnement optimal de la hotte.

1. Remontez les filtres àGRAisse.

Mise au rebut du filtré à charbon actif usage:

Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres àGRAISSÉ, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionné de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.

Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique:

Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.

Changer les ampôules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le isjoncteur/ fusible.
   Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir étéintes.
2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

1. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enchage.

Ne saisissez l'ampoule qu'vec un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.
2. Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/rearmez le disjoncteur.

Remarque: si I'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.

Leur élimination respectue de l'environnement permet de récapürer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à eliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

Cette hotte peut evacuer l'air à l'extérieur ou le recycler.

Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.

L'ecart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 430mm ,voir fig.1.

Remarques supplémentaires concernant les cusinieres a gaz:

Lors du montage de foyers gaz, veuilles respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).

Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 300 mm.

Le montage de la hotte aspirante à la distance minimum de 650 mm au-dessus de foyer au gaz – voir fig. 1 – n'est avis que si les charges thermiques nominales cédssous ne sont pas dépassées:
Cuisinières à gaz
Charge thermique d'un
foyer 3,0 kW maxi.
Charge thermique de tous
les foyers 8,3 kW maxi.
Charge thermique du four 3,9 kW maxi.
Tables de cuisson au gaz Charge thermique d'un 3,9 kW maxi. foyer Charge thermique de tous les foyers 11,3 kW maxi.
Tables de cuisson vitrocéramique au gaz Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impératifement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique.
Cuisinières à combustible solide Les charges thermiques nominales maximales et la distance minimum a respecter valent comme pour les cusinières à gaz.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la reglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

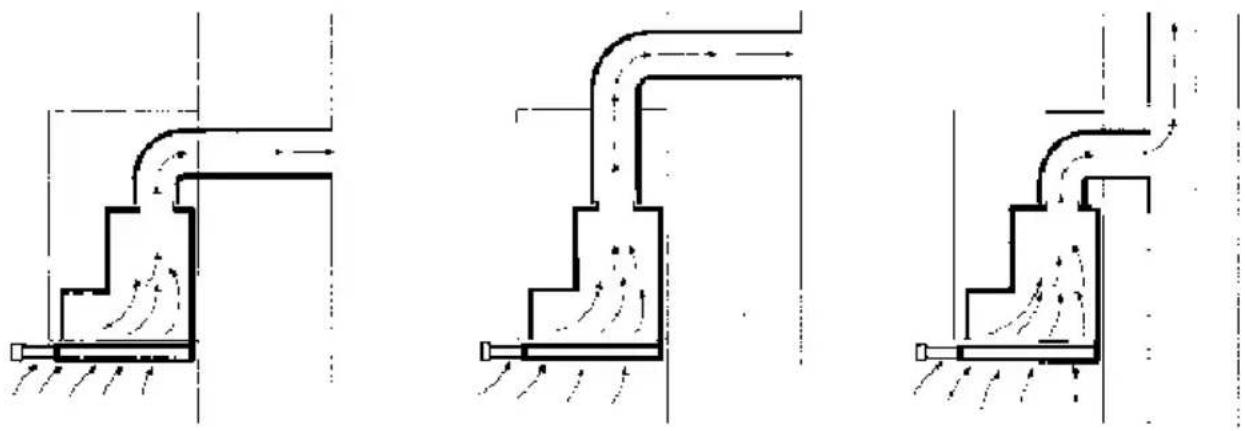

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la reglementation locale et nationale applicable.

Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciprioque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tener compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.

Si l'appareil a eté fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:

Le conduit d'évacuation soit court et lisse.

Ilaitlemoinspossibledecoudes.

Utilisez des conduits du plus grand diamètre possible (150 mm de préférence) ainsi que des coudes de fort diamètre.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.

Conduits ronds

Conduit d'aspiration court:

Diametre inférieur, 120 mm minimum,

Conduit d'aspiration long:

Diametre inférieur, 150 mm minimum.

Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds.

Les conduits ne doivent composer entre deux coude prononcé.

120 mm = env. 113 cm de section

150 mm = env. 177 cm de section

Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher.

Si la hotte evacue l'air a l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Air vicié evacué directement vers l'arrière:

Ce mode d'évacuation n'est possible qu'à l'intérieur de placards en appui mural suffisamment hauts, et suivant la taille du conduit d'évacuation.

Pour ce faire, menagez un orifice circulaire dans la paroi arriere du placard en appui mural. Dans la circonfERENCE de l'orifice, prevoyez une entaille par laquelle passera le cable d'alimentation electrique.

Air vicié evacué vers le haut:

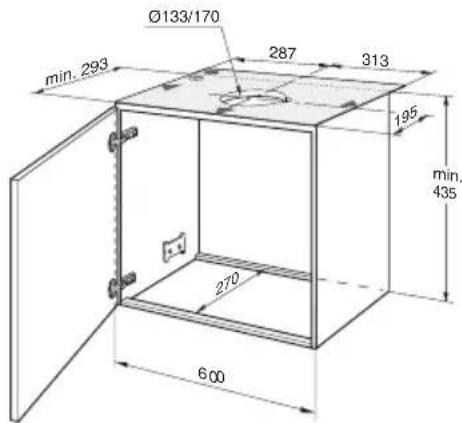

1. Pour ce faire, menagez un orifice circulaire dans le plafond du placard en appui mural. Dans la circonférence de l'orifice, prévoyez une entaille par laquelle passera le cable d'alimentation électrique. Gabarit I'accompagnant I'appareil -
2. Si le placard en appui mural presente un "plancher", découpez-le sur toute sa largeur et jusqu'à 270 mm de profondeur.

Branchement d'un conduit à air vicié de 150 mm:

Fixez le conduit d'évacuation directement contre le manchon d'air vicié.

Branchement du tuyau d'air evacué:

Fixez le manchon réducteur ci-joint contre l'orifice de sortie d'air. Il faut étancher les trous situés au niveau de l'orifice de sortie d'air.
Fixez le tuyau d'air evacué contre le manchon réducteur.

Mode Air recyclé

Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouvrez les numérodesreference des accessoires correspondants dans la presente notice d'utilisation.

Préparation du placard en appui mural

Cette hotte aspirante a ete prevue pour etre encastrée dans un placard en appui mural faisant les dimensions suivantes:

Largeur: 600 mm

Profondeur: entre 293 et 350 mm

Hauteur: 435 mm minimum.

Si le placard fait plus de 293 mm de profondeur, vous pouvez reculer la hotte aspirante pour permettre par ex.

l'installation d'unCLS.
dont la hotte.

Pour ce faire, appliquez le gabarit de façon correspondante plus en arrêté.

La stabilité du placard doit être assurée pendant et après le montage. Cet imperatif vaut également si l'incorporation de la hotte a lieu àl'extrémité d'un alignment de placards.

1. Sur les cotes intérieurs du placard, marquez les emplacements de quatre points de fixation: 2 à droite et 2 à gauche. Amorcez les trous au pointeau.

Percement des trous:

Les troussdoiventfaire 2mm de0etetre profondsde 10 mm maxi.

Pour marquer les emplacements des points de fixation, utilisez le gabarit accompagnant l'appareil.

1. Vissez les deux plaques de fixation.

2. Accrochez le placard avec sa porte puis ajustez-le par rapport aux autres placards.

Veillez à ce que la distance minimum prescrite entre la hotte aspirante et les foyers soit respectée. Fig. 1.

Encastrement dans le placard en appui mural

Contrôler l'alignement de la porte du placard. La réalisner si nécessaire.
1. Retirez les filtrés àGRAISSE (voir la notice d'utilisation).

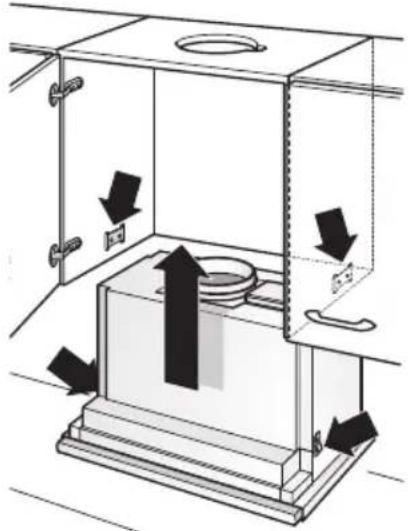

2. Par le bas, introduisez la hotte aspirante dans le placard jusqu'à ce que les pattes de fixation aient encoché de manière sure.

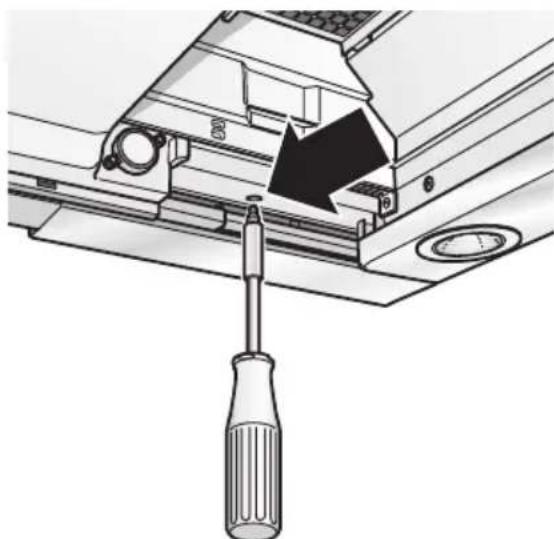

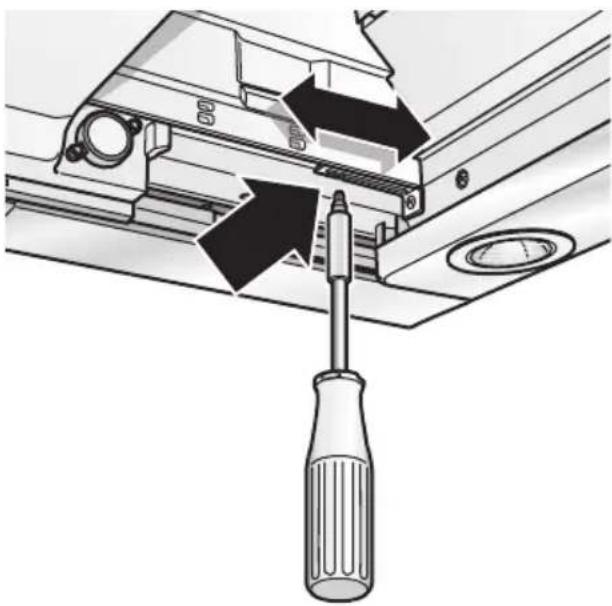

1. A l'aide d'un tournevis (ou d'une visseuse à accu), vissez les deux vis de fixation.

Dans le placard, ajustez la position de la hotte aspirante.
- Serrez à fond et prudèment les deux vis de fixation.
Vérifiez si la hotte aspirante est bien fixée dans le placard.

1. Si nécessaire, raccourcissez la coiffe murale jusqu'à la dimension voulue (sciez-la par ex.)

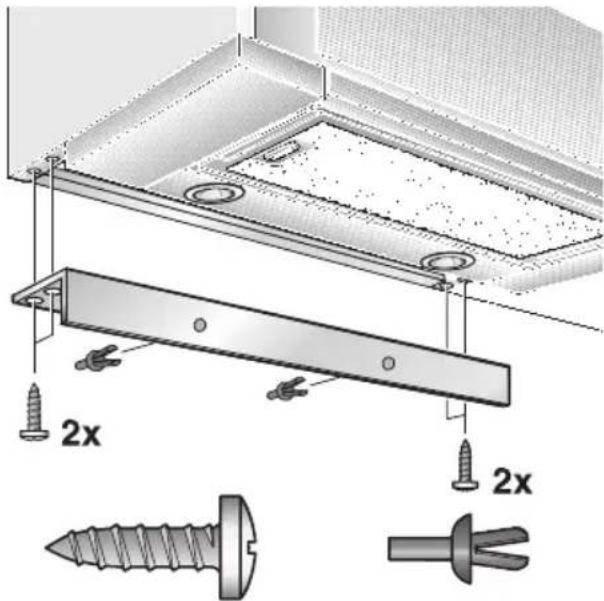

A l'aide des clips ci-joints, montez d'avance la coiffe murale.

1. Faites sortir le cordon de secteur hors du placard.

2. Dans le placard supérieur, établissez la jonction du tuyau.

3. Si nécessaire, fixez le flexible à air contre le plafond du placard -.

4. Remettez les filtres àGRAisse en place (voir la notice d'utilisation).

Remarque: il est possible, à l'intérieur du placard, de capoter la hotte aspirante (par ex. avec des panneaux d'aggloméré).

Consigne importante:

Le fond intermédiaire ne doit pas reposer sur le boitier de la hotte aspirante.
Ne fixez pas les capotages contre le boitier de la hotte.
Ce capotage ne doit pas gérer l'accès au technicien du service après-venture.

Encastrement dans le placard en appui mural

Si vous voulez monter la hotte plus enfoncée dans le placard, vous pouvez avancer les butées du tiroir-filtre.
Pour ce faire, defaites les vis, deplacez les butées puis revissez les vis à fond.

Poids en kg:

Air évacué Air recyclé
13,0 13,5

Sous reserve de modifications constructives dans l'intérêt du progrès technique.

Montage de la poignée:

Il faut monter une poignée contre le tiroir-filtre.

Cette poignée peut être d'un modele allant avec les meubles de la cuisine, ou une poignée livrable comme accessoire spécial (Voir les accessoires en option à la derniere page).

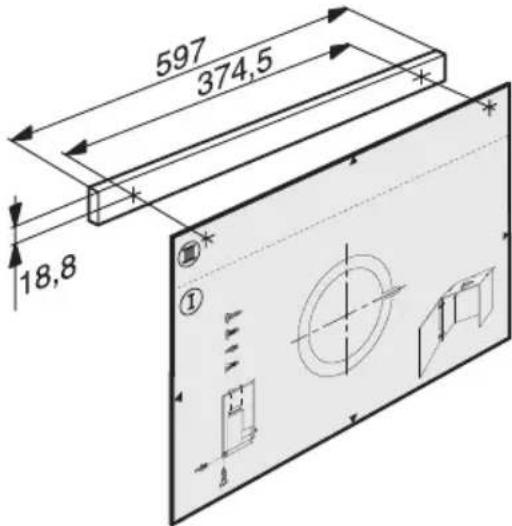

1. A l'aide du gabarit accompagnant l'appareil, marquez l'emplacement de trois points sur la barre en bois, puis amorcer les trouss au pointeau.

Percement des trous: Les trous doivent faire 2mm de et etre profonds de 10 mm maxi

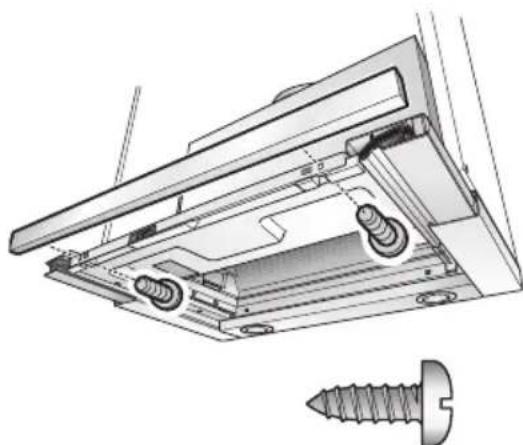

1. Alignez la poignée et vissez-la contre l'appareil.

Branchement électrique

La hotte aspirante ne pourra etreraccordee qu'a une prise a contacts de terre reglementairement posée.Installez cette prise a un endroit le plus accessible possible a proximite de la hotte aspirante.

Il faudrait que la prise a contacts de terre ait son circuit electrique propre protégé par fusible/disjoncteur.

Données électriques:

Après avoir retire le cadre de filtre, vous les trouvrez sur la plaque signalétique, à l'intérieur de l'appareil.

ToujoursmettreI'appareil hors tension avantd'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agree aupres de la compagnie locale/nationale distributrice d'electricite.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparils electriques.

Extraction du placard mural

1. Défaiées le branchement électrique.

2. Defaites les jonctions de conduit.

3. Demontez le filtré.

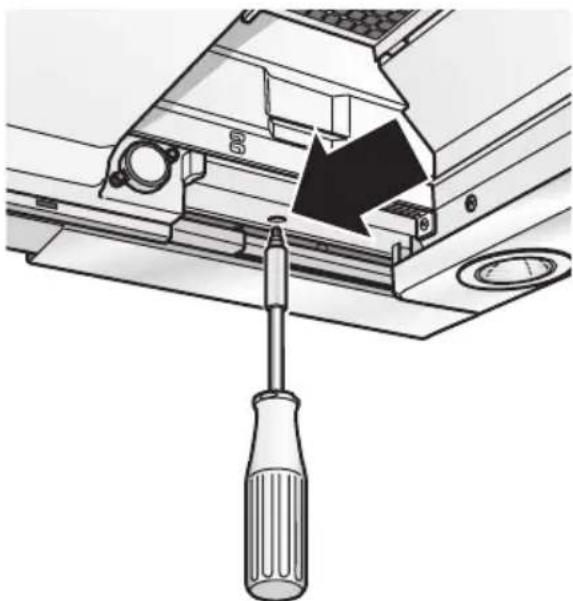

4. Desserrez les vis à gauche et à droite jusqu'à ce que la hotte ne puisse plus descendre.

Lors du desserrage des vis de fixation, ne souleverz pas la hotte aspirante.

1. Soulevez brievement la hotte jusqu'à ce que les pattes de fixation décrantent puis descendez la hotte

Les vis de fixation peuvent faire saillie. Lorsque vous soulevez la hotte aspirante, ne tentez pas de rentrer le tiroir-filtre en force.

6. Préparats en vue d'un nouvel encastrement:

Vissez les vis à gauche et à droite jusqu'à ce que les pattes aient basculé lateralement.

Gebruiksaanwijzing:
