MANUALE UTENTE LI44631 SIEMENS

Istruzioni per l'uso:

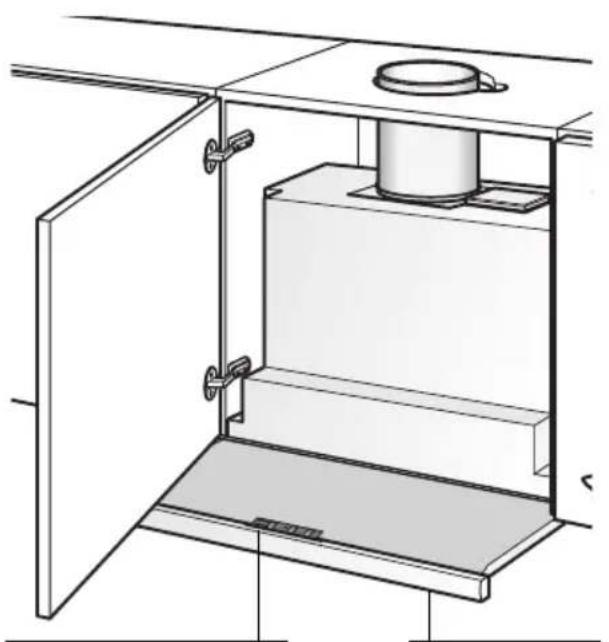

Descrizione dell'apparecchio

interruptlore luce/ventilatore

Filtro estrabile

Modi di funzionamento

Funzionamento ad espulsione d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtrato grassi.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
La cucina resta Completely libera da grasso e odori.

Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguirecisionando l'aria per la combustionepuòcontinuareadaffluireattraversoaperturenon chiudibili,peres.indi portedearestedin combinazione concassette murali perl'alimentazione/espulsione dell'aria o conaltre misuretechniche,come interdizionereciprocae simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Note: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Funzionamento a ricircolo d'aria:

A Anything scopo è necessario montare un filtering a carbone attivo (vedi capitolo "Filtri e manutenzione").
Potete acquistare presso il fornitore specializzato il set di montaggio completingi ed i filtri di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
La ventola della cappa aspirante aspira i vapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.
Se non si monta unchio a carbone
attivo, non possono essere fissati gli odori
delvapori di cottura.

Primo impiego:

• Questo libero di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

• Prima di usare il nuovo appearecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
  Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtro grassi..
Grassi e olio surriscaldati possono inflammarsi lavormente.
Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controlo.

Non fiammeggiare pietanze sotto la cappa aspirante.
Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura da incasso a gas / cucine a Gas

Usare i fornelli a gas sempre in modo appropriato.

Importante;

le fiamme dei fornelli a gas devono essere sempre coperte con stoviglia da cucina.

L'eccessivo sviluppo di calore delle
fiamme di gas libero potrebbe
danneggiare la cappa aspirante.

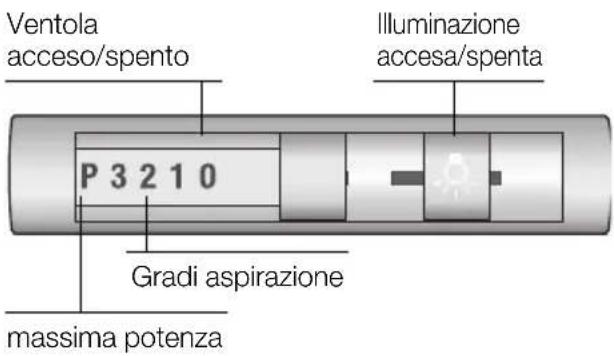

Uso della cappa aspirante

Per eliminare nel modo più efficace i evapori di cottura:

Accendere la cappa aspirante all'inizio della cottura.
Spagnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

Accendere:

Estrarre ilhetto estrabile tirandolo per la maniglia integrata.
- Selezionare la regolazione desiderata del ventola.

Spagnere:

La cappa aspirante cui essere spenta in diversi modi.

Disinserire 1:

Tasto scorrevole su 0 = ventola disinserita.

Disinserire 2:

Spingere ilhetto estraibile nell'interno forn o all'arresto. (Non è necessario spostare l'interruttore a cursore).
Per la nuova accensione tirare solo il过滤 estraibile. La cappa aspirante entra in funzione con la regolazione della ventola ultimamente selezionata.

Illumination:

L'illuminazione può essere usata in qualsiasi momento,anche quando I'apparecchio è spento o quando viene spinto dentro I'estraibile del filtr.

Guasti

In caso di eventuali ulteri informazioni o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata,indicare i dati seguenti:

E-Nr.

FD

Riportare i numero nello specchietto qui sopra. I numero si trovano sulla targhetta d'identificazione, visible dopo avere molto i filtri, nel vano interno della cappa aspirante.

Filtro grassii:

Per trattene i componenti grassi dei evapori di cottura si utilizzato filtrimi metallici per grassi.

Le stuoiechio sono costuite da materiale ininfiamabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.

Important:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arrosto.

• Nel funzionamento normale (ogni giorni da 1 a 2 ore) i filtri metallici per grassi devono essere lavati 1 volta al mese.

Indicazione di saturazione:

Quando i filtri per grassi sono satori, I'indicatore luminoso lampeggia.

Non attendere或者其他 per lavare i filtri.

• Attenzione che i filtri per grassi siano lavati ad intervalli regolari (ca. agli mese).

Pulizia dei filtri metallici per grassi:

Il lavaggio既可以 essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.

Important:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

Per il lavaggio a mano,fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

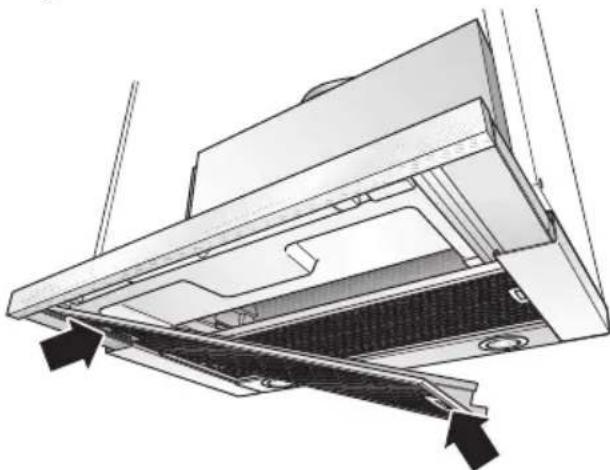

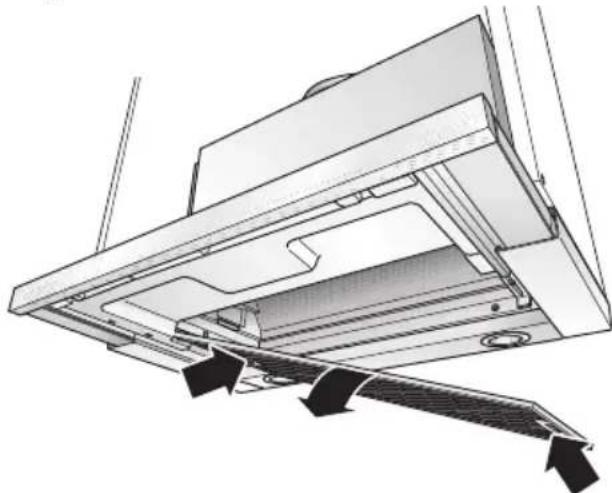

Smontaggio e montaggio dei filtrini metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Estrarre il filtro fino all'arresto.
2. Spingere nell'interno gli arresti del filtro grassi anteriore e rimuovere il filtro grassi.

1. Spingere nell'interno gli arresti del filtro grassi posteriore e rimuovere il filtro grassi.

1. Pulire i filtri per grassi.
2. Inserire di nuovo i filtri per grassi.
3. Cancellare l'indicazione

Premere il tasto

Filtri e manutenzione

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.

Important:

Mediante tempestiva sostituzione del filtro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtrimi metallici per grassi").
2. Inserire il filtro a carbone attivo.

1. Arrestare le linguette sui due lati.
2. Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtrini metallici per grassi").

Smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi.

2. Premere le linguette sui due lati e rimuovere il filtro a carbone attivo verso il basso.

3. Cambio delhetto a carbone attivo:

Il filtering a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").
Usare solo filtri originali.

Cosisi garantisce il funzionamento ottimale.

1. Montare i filtri per grassi.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostenze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante. estraendo la spina di alimentazione, oppure togliendo il fusibile.

• Quando si lavano i filtri per grassi, pulire ancche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolò d'incendio e si assicura il funzionamento ottimale.
  Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
  Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
  Non usare prodotti abrasivi o spugne dure.
• Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

Pulire i tasti di lavoro solo con una
solutione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di lavoro non usare pulitori per
acciaio inox.

Superfici in acciaio inox:

• Usare un detergente per acciaio inox delicato, non abrasivo.
  Pulire strofinando solo nel senso della lucidatura.
  Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contenti sabbia, soda, acido o cloruro.

Superfici di alluminio, vernice e plastica:

Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
Non usare panni asciutti.
Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.
Non usare prodotti abrasivi.

Cambio delle lampade

1. Specnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
   Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un cacciavite o simile.

1. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada ad innesto. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserte correttamente.

Avverenze importanti

Gli apparecchi dismessi non sono rifiuti,
senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Renderere inservibile l'apparecchio dismesso prima di rottamarlo.

L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

Montare la cappa aspirante sempre centrata sulla piano di cottura.

Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 430 mm, fig. 1.

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

É indispensable e osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.

É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 300 mm.

Sopra a fornelli a gas il montaggio della cappa aspirante è ammesso ad una distanza minima di 650 mm – fig. 1 – solo se non si superano i carichi termici nominali seguenti:
Cucine a gas

carico di un fornello max. 3,0 kW
carico di tutti i fornelli max. 8,3 kW
carico delorno max. 3,9 kW

Piani di cottura a gas

carico di un fornello max. 3,9 kW
carico di tutti i fornelli max. 11,3 kW

Piani di cottura in vetroceramica a gas

I dati del carico termico nominale non sono validi per i piani di cottura in vetroceramica a gas.

É indispensablees osservare i dati della casa produttrice del piano di cottura.

Cucine per combustibili solidi

Come per le cucine a gas, sono validi in modo analogo i massimi carichi termici nominali e la distanza minima.

Sopra ad un focolare per combustibili solidi, dal quale cui dedrivate un pericolod'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

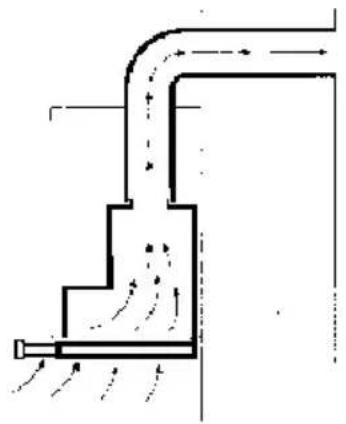

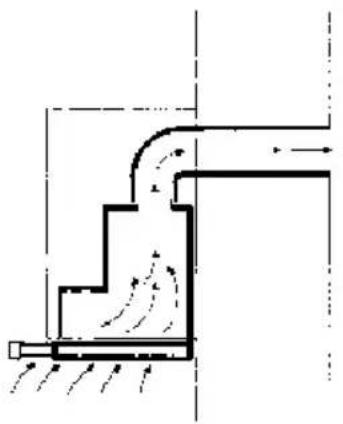

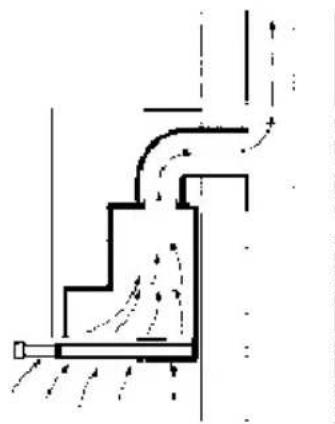

Funzionamento ad espulsione d'aria

L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.

E vietato immettre l'aria di scarico in un camino per fumo o per gas di scarico normalmente utilizzato, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

In caso di scarico in dell'aria in camini per fumo o per gas di scarico normalmente non utilizzato, è necessario ottenerl'autorizzazione dell'autorità competente.

Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguirecisiono quando l'aria per la combustionepuòcontinuareadaffluireattraversoaperturenon chiudibili,peres.indi portedearestre edin combinazione concassette murali perl'alimentazione/espulsione dell'aria oconaltre misuretechniche,come interdizionereciprocae simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Note: Nella stima si deve considerare sempre il bilancio totale dell'airazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

In caso di funzionamento ad espulsione d'aria, è opportuno montare nella cappa aspirante una valvola antiriflusso, qualora但这a non sia più disponibile nel tubo di scarico o nella cassetta murale. Se all'apparecchio non è acclusa una valvola antiriflusso,但这a può essere acquistata nel commercio specializzato.

Se l'aria di scarico viene condotta atraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.
Massimo diametro possible del tubo (meglio 150 mm) e grande gomiti di tubo.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Tubi tondi

Tubi di scarico breve: diametro interno min. 120~mm Tubo di scarico lungo: diametro interno min. 150~mm

I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.

Giunture con tubi di diametro differente: chiudere con nastro di tenuta.
Nel funzionamento ad espulsione d'aria provedere ad una sufficiente alimentazione d'aria.

Scarico diretto verso dietro:

Épossibleneilelimiti del pensile solo peripensilali,secondo la grandezda del tubodi scarico.
Eseguire a tale scopo I'apertura nella parete posteriore del pensile con scanalatura per il cavo di alimentazione elettrico.

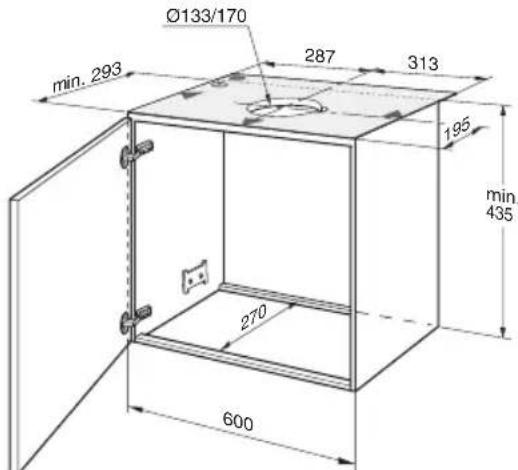

Scarico versus I'alto:

1. Eseguire l'apertura nel piano superiore del pensile, con scanalatura per il cavo di alimentazione elettrico. - La sagoma di taglio Ie acclusa-.
2. Ritagliare il fondo del pensile - se disponibile - sull'intera larghezza, ad una profondità di min. 270 mm.

Attacco tubo di scarico 150 mm:

Fissare il tubo di scarico direttamente al raccordo di scarico.

Attacco del tubo di scarico 120 mm:

Fissare l'accluso manicotto di riduzione all'uscita dell'aria. I fori all'uscita dell'aria devono essere chiusi ermeticamente.
Fissare il tubo d'espulsione aria al manicotto di riduzione.

Funzionamento a ricircolo d'aria

Conchio a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento ad espulsione d'aria.

Potete acquistare
presso il fornitore
specializzato il set di
montaggio completo.
Trovate i relativi
numeri degli
accessori nelle
istruzioni per l'uso.

Preparazione del pensile

Questa cappa aspirante è prevista per il montaggio in un pensile con le seguenti dimensioni:

larghezza: 600 mm
profondità: da 293 a 350 mm
altezza: min. 435 mm.

Per profondità del pensile superiori a 293 mm, la cappa aspirante più essere spostata indietro, p. es. per permettere il montaggio di una mensola per le spezie avanti alla cappa aspirante.

A tal fine appoggiare la sagoma spostata adeguatamente più dietro.

La stabilità del pensile deve essere garantita durante e dopo il montaggio. Ciòanche in caso di montaggio all'estremità della riga di mobili.

1. Tracciare rispettivamente due puncti di fissaggio - a destra e a sinistra - sui lati interni del pensile e praticare con un punteruolo fori preliminari.

Trapanare: 2 mm - max. 10 mm di profondità.
Per tracciare entrambi i punti di fissaggio usare la sagoma (1).

1. Avvitare le due piastrine di fissaggio.

2. Appendere il pensile con la porta e allineare.

Rispettare la distanza minima tra i fornelli e la cappa aspirante! Fig. 1.

Montaggio nel pensile

Controllare l'allineamento della porta del pensile, se necessario regolare di nuovo.

1. Smontare il filtro grassi (vedi istruzioni per l'uso)

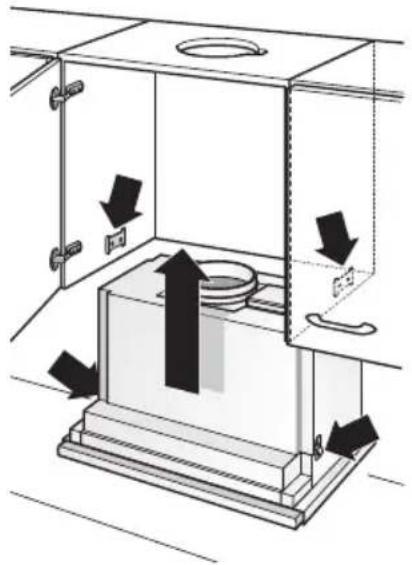

2. Sollevare la cappa aspirante da sotto all'interno del pensile, finché le due piastrine di fissaggio si sono agganciate con certezza.

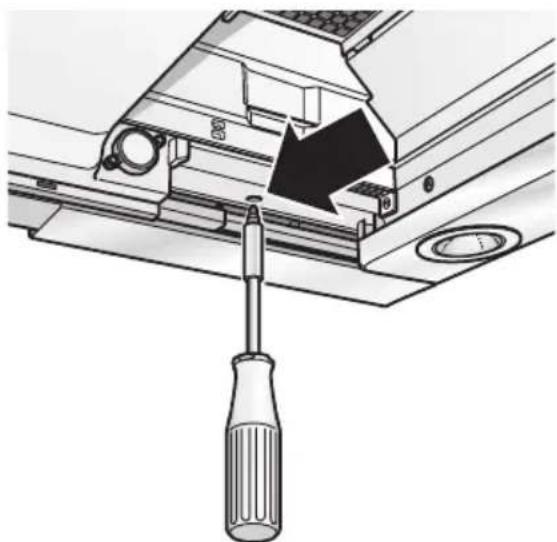

1. Avvitare parzialmente con un giravite (avvitatore a batteria) le due viti di fissaggio.

Allineare la cappa aspirante nel pensile.
Stringere con precauzione le due viti di fissaggio.
Controllare se la cappa aspirante è ben fissa nel pensile

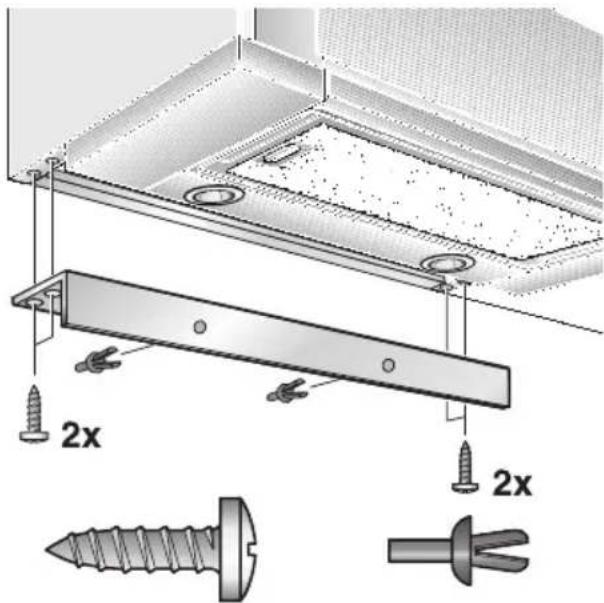

1. Accorciare la lista di copertura per la parete, se necessario, alla misura richiesta (per es. segarla).

Montare preliminamente la lista di copertura per la parete con le accluse mollette.

Avvitare saldamente la lista di copertura per la parete al pensile.

1. Estrarre dal pensile il cavo di allacciamento alla rete.
2. Eseguire il collegamento del tubo nel pensile. -Se necessario fissare il tubo flessibile dell'aria al fatto del pensile-.
3. Inserire di nuovo il filtro grassi (vedi istruzioni per l'uso).

Avverenza: la carcassa della cappa aspirante cui è rilevata all'interno del pensile (p. es. con pannelli di truciolato).

A tale scopo badare:

che il piano intermedio non venga poggiato sulla carcassa della cappa aspirante;
Il rivestimento non venga fissato alla carcassa;
che sua previsto l'accesso per il servizio assistenza.

Montaggio nel pensile

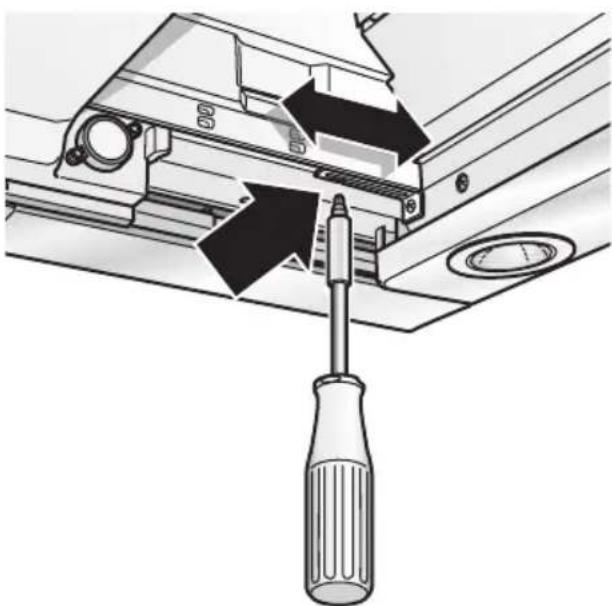

Se la cappa aspirante dovesse essere montata spostata indietro nel pensile, gli arresti per l'egraibile delchio possono essere spostati in avanti.
A tale scopo allentare le viti, spostare gli arresti e stringere di nuovo.

Peso in kg:

Scarico d'aria Riccircolo d'aria
13,0 13,5

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Montaggio della maniglia integrata: Sulchio estraibile deve essere gi a montata una maniglia integrata.

La maniglia integrata può essere un listello in legno previsto per il mobile da cucina, oppure un listello a maniglia da richiedere come accessorio speciale (vedi accessori speciali all'ultima pagina).

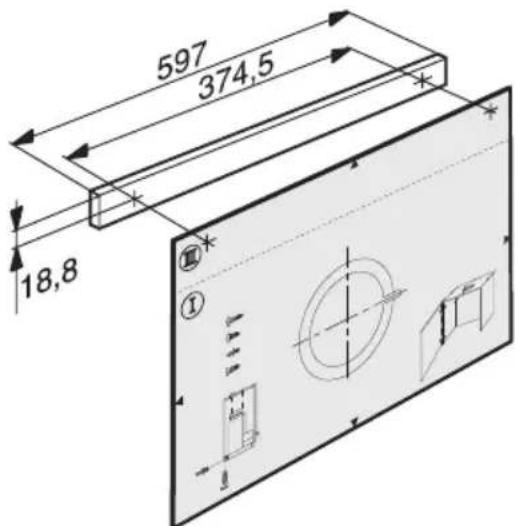

1. Con l'acclusa sagoma tracciare tre puncti di fissaggio sul listello di legno e praticare fori preliminari con un punteruolo.

Trapanare:

2 mm - max. 10 mm di profondità.

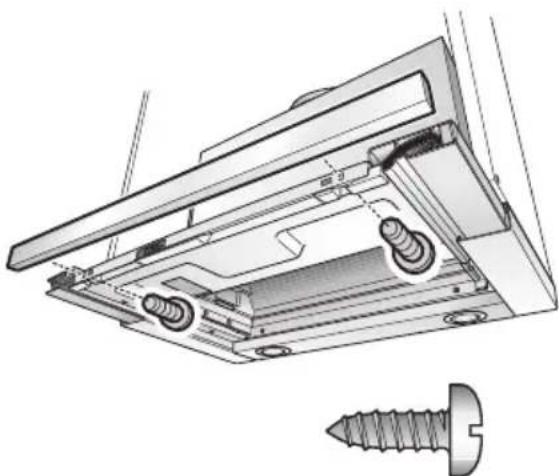

1. Allineare la maniglia integrata ed avvitarla saldamente all'apparecchio.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra in luogo possibilmente accessibile, in prossimità della cappa aspirante.

La presa con contatto di terra dovrebbe essere collegataattraverso un circuito elettrico independente.

Dati elettrici:

Si trovano sulla targhetta d'identificazione, - nel vano interno dell'apparecchio - dopo ave rimioso la cornice del filtr.

Per le riparazioni togliere sempre la corrente all'apparecchio.

Lunghezza del cavo di alimentazione: 1,30 m.

In caso di necessità di collegamento fisso:

La cappa aspirante deve essere allacciata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.

Nell'impiano domestico deve essere previsto un dispositivo di separazione. Sono ritenuti dispositivi d'installazione gli interruptorii con un'apertura tra i contatti superiore a 3 mm e con una apertura su tutti i poli. Rientrano tra questi gli interruptori automatici ed i rele.

Questa cappa aspirante è conforme alle norme CEE per la schermatura contro i radiodisturbi.

Smontaggio dal pensile

1. Staccare l'alimentazione elettrica.

2. Staccare it tubo.

3. Smontare i filtri.

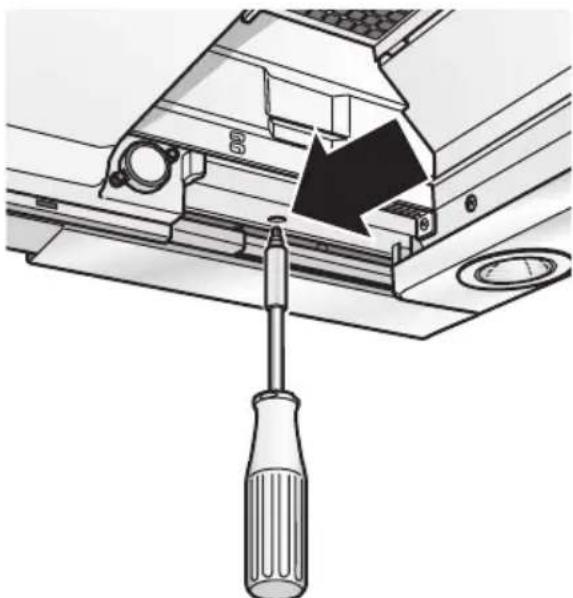

4. Svitare le viti di fissaggio a sinistra e a destra, finché la cappa aspirante non si abbassa più.

Non sollevare la cappa aspirante.
quando si svitano le viti di fissaggio.

1. Sollevare un poco la cappa aspirante, finché le piastrine di fissaggio si sganciano, e abbassare l'apparecchio.

Le viti di fissaggio possono sporgere. Non spingere nell'interno con forza ilhetto estrabile quando si solleva la cappa aspirante.

1. Preparazione per il successivo montaggio:

avvitare le viti di fissaggio a sinistra e a destra, finché le piastrine divergono lateralmente.
