MANUAL DE USUARIO LI44631 SIEMENS
Instrucciones de uso
y de montaje
Instrucciones para el uso:

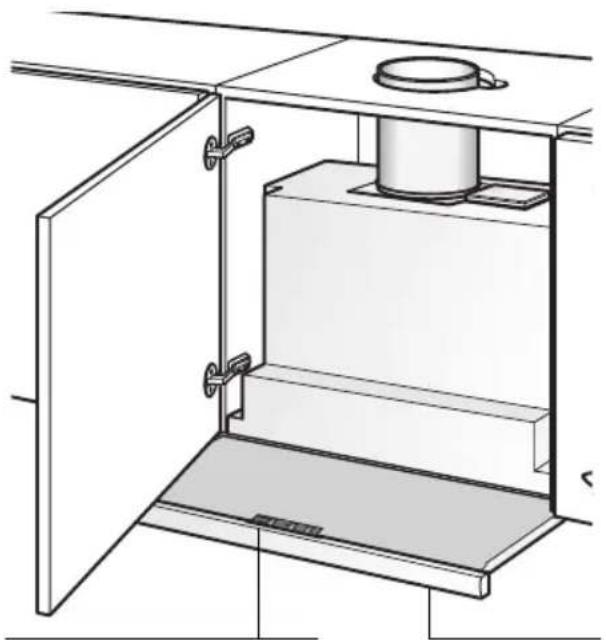

Descripción del aparato
Interruptor Cajon de filto Illuminacion/ Ventilador extraible
Modalidades de funciona
Evacuación del aire hacía el exterior:
El ventilador que incorpora la campana extractor aspira los vahos de la cucina y los evacúa hacer el exterior, haciendolos pasado previamente a工程技术 del bajo antigrasa.
El bajo antigrasa absorbe las partículas solidas contentsas en los vahos de la cucina.
La cucina queda asi practicamente libre de grasa y olores.
Si se utilizes la campana con evacuacion del aire al exterior simultaneamente con un hogardependiente de una chimenea (por ejemplo calefactions de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentacion de aire, necessario para el proceso de combustion del hogar.
Este funciona es possible sin peligro si en el local de emplazimiento del hogar no se sobrepasa la depresion admissible de 4 Pa (0,04 mbares).
Modalidades de funciona
Paraarlo,es necessario que existan
aperturas no bloqueables por las que el aire de combustioncouldera renovarse y ventilarse sin dificultad,porejemplo por puertas,ventanas o cajas murales para la alimentacion o evacuacion del aire o también poderon tomarse otheras othermedidas como porejemplo instalando cerrojos invertidos orsimilares.
Cerciorarse de que existe una alimentacion suficiente del aire. De lo contrario el aire evacuado se vuela a utiliser para la admisión y se corre el peligro de intoxicacion.
La sola presencia de una caja mural para alimentacion o evacuation del aire, sin embargo, no constituya una garantia para la observacion de los limites de tolerancia validos.
Nota: En las consideraciones y valoraciones a estearto respecto siempre habra que tener en cuenta todo el Conjunto del systemadeventilacionexistente en la vivienda.Esta regla no es valida para las cocinas yplacas de cocciudad gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueda functionar sin ningún tipo de restricción.
Evacuación del aire:hacia el interior (sistema de recirculación del aire):
- Para trabajo con esta modalidad hay que montar un FILTER de carbon activo en la campana extractor (vease el capitulo «Filtros y mantenimiento» de las presentes Instrucciones).
El kit de montaje completo, como los filtros de repuestos, se pueda adquirir en el commercio especializzato. Las referencias correspondientes figuran al final de estas instrucciones de uso.
El ventilador que incorpora la campana extractor aspira los vahos de la cucina y los hace pagar a工程技术 de los filtros antigrasa y de carbón activo, devolviendoles a continuación, una vez purificados, a la cucina.
El filtro antigrasa absorbe las partículas solidas contentsas en los vahos de la cucina.
El filtrode carbón activo absorbe el olor.
En caso de no montar la campana un filtro de carbón activo, no se pueda absorber los olores producidos durante la preparación de los alimentos.
Antes de lapellaa en marcha inicial del aparato:
Las presentes instrucciones de servicios son validas para differedes modelos de aparato; porarlo peut ser possible que se describan detailles y caracteristicas de equipamiento que no concuerden integramente con las de su aparato concreto.
-Esta campana extractora cumple las normas y disponeciones especialicas en materia de seguridad.
Las reparaciones que fueranecessary efectuar en el aparato solo podrnan ser executadas por技术和 especializados del ramo.
Si el aparato presenta daños o desperfectos, no deben ser realizado.
La connexion y esta en marcha del aparato solo podrnan ser efectuadas por un technician especialista del ramo.
En caso de producirse daños en el cable de connexion del aparato, este sólooulda ser sustituido por el fabricante, un先进技术pecializzato del Servicio deAsistencia Técnica Oficial o un先进技术pecializzato del ramo, a fin de evitar situaciones de peligro.
Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la proteccion del medio ambiente (veanse al respecto las instrucciones de montaje de la campana extractor).
Utilizar la campana extractoro solo con las lamparas de iluminacion montadas.
Sustuir inmediamente las lámparas defectuosas a fin de evaporar la sobrecarga de las lámparas restantes.
No usar nunca la campana extractor sin incorporar el filtro antigrasa.
- Antes de employar el aparato nuevo deben leer detenidamente las instrucciones de servicios de la comida electrica.
En ella se facilitan informaciones y consejos importantes para su seguridad personal, asi como para el correcto manejo y cuidado de la Cocina.
Guarde las instrucciones de servicios y de montaje para un possible propietario posterior.
Las reparaciones executadas de modo erroneo o incorrecto peuvent dar lugar a situaciones de serio peligro para el usuario.
Las grasas y aceites calentados
excesivamente peuvent inflamarse
rapidamente. Porarlolosalimentosoplatos
querequireangrasa oaceite caliente,como
porejemplo patatasfritas,etc.,solo
deberan prepararse bajo vigilancia.
No preparar alimentos o platos flameados directamente bajo de la campana extractor.
La grasa acumulada en el filtro antigrasa!. podria incendiarse por las llamas que suben!
El montaje de la campana extractor por encima de hogares para combustibles solidos (carbón, leña, etc.) sólo está permitido si esta cumple una série de conditiones restrictivas (veanse al respecto las instrucciones de montaje de la campana extractor).
Placas de cocción de gas / Hornos de gas
Utilizar los quemadores de gas correctamente.
Important:
Las llamas de los quemadores de gas deben encontrarse siempre cubiertas con un recipient.
El fuerte calor desprendido por las llamas de gas podra occasionar desperfectos de consideracion en la campana extractor!.

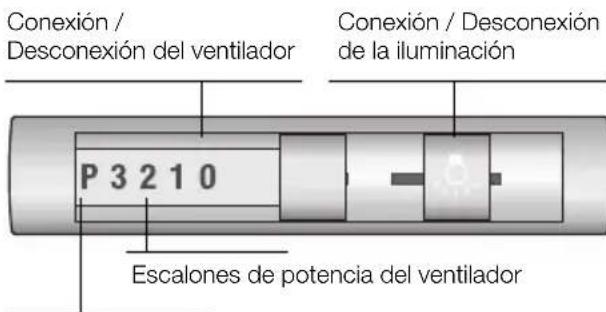

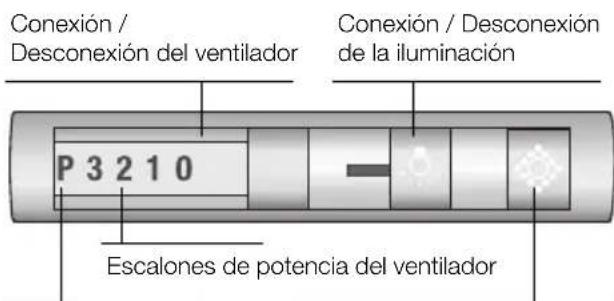

Manejo de la campana extractor
Laforma mas eficaz de absorber los vahos producidos en la comida durante la preparacion de los alimentos es:
- Conectando la campana extractor al comenzar a trabajo.
Desconectando la campana extractor al cabo de uno horas antes de haber conclusido los problemas.
Escalón intensivo
Escalón intensivo
Tecla de reposicion (Reset) con indicacion del grado de satura- tion del filtro antigrasa
Conectar el ventilador:
Extraer la campana extractor de su alojamento en el armario asiendola del tirador.
- SeLECTIONAR el escalón de funciona para desearo.
Desconectar el ventilador:
La campana extractor se pueda desconectar de differedes modelos.
Desconectar 1:
Poner el interruptor corredizo a 0, con lo que el ventilador queda desconectado.
Desconectar 2:
Cerrar el cajón-filtro hasta el tope (el interruptor corredizo que da como elegido).
Para volver a conectar la campana extractora solo hay que extraer la campana de su alojamento. El aparato se pone en marcha,eworkando con el ventilador en la posicion que se habia seleccionada con anterioridad.
Illuminacion:
La iluminación se pueda conectar en)\ cualquier momento, inclujo si el ventilador\ está desconectado o la campana\ extractora replegada en su alojamento.
Averías y perturbaciones
En caso de consultas o averías de la campana extractor, no dude en llamar al Servicio de Asistencia Técnica.
(Véase al respecto la lista con las delegaciones y los distribuidores oficials).
Para cualquier consultapearan indicarse losnumbersde producto y defabricacion:
N°E
FD
Anote las númeroos correspondientes a su aparato en los espacios correspondientes. Los númeroos figuran en la plac de caracteristicas que se encontrarra en el interior de la campana extractor, y a la que se accede tras desmontar los filtros.
Filtro antigrasa:
Para retener las partículas de grasa contentidas en el vaho de la cucina se montan filtros metalicos.
Las esterillas de filtro son de metal antiinflamable.
Atencion!
A medida que crece el grado de saturacion de la esterilla de bajo con particulas de grasa,urrenta su inflamubildad, influyendo negativamente en el funcionajo de la campana.
Important:
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el本身就是, puedapreventirepeligro de incendio a causa de una acumulación de calor al freir o asar alimentos.
- Bajounas conditiones de functionamiento normal (1 a 2 horas diarias), el filtro antigrasa metalico tiene que limpiarse una vez a mes.
Indicación del grado de saturación de grasa del filtro:
En caso de estar saturado el filtro, se illumina el correspondiente indicador de saturación.
En tal caso deben limpiarse el filtro de la grasa acumulada.
- Preste atencion a la limpieza regular de los filtros antigrasa metálicos (aprox. una vez al mes).
Limpieza del filtro antigrasa metálico:
Los filtros antigrasa metálicos se pueda limpar en un lavavajillas. Elo puede dar lugar a una ligera decoloración de los mismos.
Important:
No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.
En caso de limpiar los filtros metálicos a mano, colocar la caja del filtró durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlos a continuación con un cepillo, enjuagarlos bien ydeojarlos escurrir.

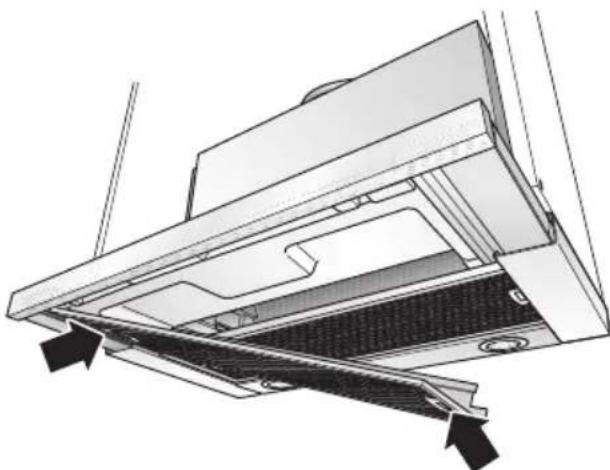

Desmontar y montar los filtros antigrasa metálicos:
jAtencion! Las lamparas halogenas tienen que estar desconectadas y frías.
- Desplegar Completely el Cajón de filtró extraíble, hasta el tope.
- Presionar los pulsadores de enclavimiento en el filtro antigrasa delantero;跌幅 el filtro antigrasa.
- Presionar los pulsadores de enclavimiento del filtro trasero; retirarlo.
- Limpiar los filtros.
- Montar los filtros limpios en su sitio.
- Borrar la de la pantalla de visualización.
Pulsar la tecla
Filtros y mantenimiento
Filtro de carbón activo:
Para retener los olores durante el
funcionamento de la campana
extractora con evacuacion del aire al
interior (recirculacion del aire).
Atencion!
A medida que crece el grado de saturacion de la esterilla de bajo con particulas de grasa,urrenta su inflamabilidad, influyendo negativamente en el funcionalemento de la campana.
Important:
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el本身就是, pueda prevenir el peligro de incendio a causa de una acumulación de calor al freir o asar alimentos.
Montar el filtro:
jAtencion! Las lamparas halogenas tienen que estar desconectadas y frias.
- Desmontar los filtros antigrasa (vease a este respectfully el capitulo «Desmontar y montar los filtros antigrasa metálicos».
- Montar el filtro de carbón activo.
- Enclavar las lenguetas de sujeccion en ambos lados del filtro.
- Montar los filtros antigrasa (vease al respecto el capitulo «Desmontar y montar los filtros antigrasa metálicos»).
Desmontar el filtro de carbón activo:
jAtencion! Las lamparas halogenas tienen que estar desconectadas y frias.
- Desmontar los filtros antigrasa.
- Oprimir las lengüetas de sujeción por ambos lados y retirar el filtro de carbón activo hacía abajo.
3. Sustituir el filtró de carbón activo:
El filtró de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (veanse los accesos-optionales).
Utilizar solo filtros originales del Fabricante.
De este modo se cumplen las normas y dispositions de seguridad vigentes, asegurando un funciona bajo el optimumo.
- Montar los filtros antigrasa.
Evacuación del filtró de carbón activo uso:
Los filtres de carbón activo no incorporean ningún tipo de material o substancia tóxica o nociva. Por estareasonsaltene evacuarse conjuntamente con los发展战略os domesticos (cubo de basura).
Limpieza y@cuidados
Desconectar la campana extractor de la red electrica extrayendo el cable de connexion de la toma de corriente o a工程技术 del fusible.
Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los+puntos accesibles del cuerpo de la campana extractor. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conservo optimo funciona.
Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpar la campana extractor.
En caso de sociedad mas resistente y fuertamente acumulada, utilizing un agente limpiacristales suave.
No rascar la sociedad resea acumulada. Reblandezcala primero aplicando sobre la misma un paño humedo. No utilize agentes o esponjas abrasivos.
Atencion: No limpiar las superficies y elementos de plastico con alcohol de quemar, dato que podrian producirse zonas o+puntos de color mate.
Atencion: Procurar una buena ventilacion de la cucina. JNo trabajo con llamas abiertas!
Limpiar el mando desplazable del ventilador solo con un paño suave y humedo (usar una solución de agua y agente lavavajillas suave).
No usar limpiadores de acero para limpar el mando desplazable!
Superficies de acero inoxidable:
- Usar un limpiador para acero inoxidable suave, no abrasivo.
Limpiar el metal solo en direccion al pulido.
No limpiar las superficies de acero inoxidable con esponjas abrasivas!
jNo emplear detergentes que contengan arena, sosa, acidos o cluro!
Superficies de aluminio y plástico:
- Utilizar solo paños suaves para limpieza de ventanas, libres de pelugas o paños de microfibra.
Noutilizarpanossecos.
Utilizar un agente limpiacristales suave.
No utilizing agentes limpiadores agresivos que contengan acidos o alcalis.
Noutilizaragentefrotadores.
Sustituir las lámparas
- Desconectar la campana extractor de la red electrica, extrayendo el cable de connexion de la toma de corriente o a工程技术 del fusible.
Las lamparas halógenas alcanzan durante su funciona bajo las escaladas. Por lo existe peligro de quemaduras inclujo algo tiempo antes de haberlas desconectado. - Extraer el cristal protector del emplazamento con referencia de un destornillador oequalier objecto semejante.
- Sustituir la lampara halógena por una lampara halógena corrente, 12 V, max. 20 W, base G 4).
Atencion: Portalamparas con acoplamento de clavijas. Para retirar la lampara, sujetarla con un paño limpio.
- Colocar el cristal protector en su emplazimiento y encasarlo.
- Restablecer la alimentacion de corriente introduciendo el cable de conexion en la toma de corriente o a trovés del fusible.
Advertencia: En caso de no funciona la iluminacion de la campana, verificar si se han montado las lamparas correctas.
Los aparatos electricos usados incorporeal materiales valiosos que se pue den recuperar. Por ello debenentarreargasse a dicho efecto en un centro oficial de recogida o recuperacion de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). SuAyuntamento o Administracion local le faciliaran gustosamente las senas del Centro de recuperacion de materiales mas proximo. Antes de deshacerse de su aparato usedo deben inutilizarlo.
Su nuevo aparato está protegado durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje realizados son respetuosos con el medio ambiente y puede ser reciclados o reutilizados. Contribuya activamente a la proteccion del medio ambiente insistiendo en uno métodos de eliminacion y recuperacion de los materiales de embalaje respetuosos con el medio ambiente.
Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de这些东西 materiales.
La presente campana extractor es apropiada para trabajo con evacuacion del aire al exterior o al interior (sistema de recirculacion del aire).
Montar la campana extractor siempre por encima del centro de las zonas de cocccion o los quemadores (según el tipo de cucina que se utilise).
La distancia minima a observar entre las zonas de cocción (de una placà o cucina electrica) y el borde inferior de la campana es de 430 mm (Fig. 1).
Advertencias adiconiales relativas a las cocinas de gas:
Al proceder al montaje de los quemadores de una placacocci o cocina de gasdeferan observarse strictamente las normas y dispositions legales vigentes en cada pa's (en Alemania, por exemple, son las Normas Tecnicas para Instalacion de Equipos de Gas TRGI).
Respetar las normas y disponeciones. asi como las instrucciones y consejos de montaje facultadas por los fabricantes de las cocinas y aparatos de gas.
Esta campana extractoroSólodeferá montarse con un lateral jusquato a un armario o pared alta. Distancia minima a observar: 300~mm
El montaje de las campanas extractoras por encima de una cucina o placadecocción de gas solo está permitido si seobserva una distancia minima de 650 mm- Fig.1-,y no se superan las siguientescargas tírmicas nominales:
Cocinas de gas
CargaTERMICA de un quemador de gas max. 3,0 kW CargaTERMICA de todos los quemadores de gas max. 8,3 kW CargaTERMICA del hora max. 3,9 kW
Placas de coccion (encimeras) de gas Carga termica de un quemador de gas max. 3,9 kW Carga termica de todos los quemadores de gas max.11,3 kW
Placas (encimeras) vitroceramicas de gas
Los valores acerca de la energia télermica nominal no son validos para las placas vitroceramicas de gas cerradas. Por lo tanto, es imprescindible observar las referencias que Facilite el fabricante de la planta vitroceramica.
Cocinas para combustibles solidos
Para este tipo de cocinas rigen los mismos values que para las cocinas de gas en cuando a la energia termica admisible y la minima distancia a observar.
La campana sólo se pueda montar por encima de hogares para combustibles solidos con peligro de incendio (por exemple proyeccion de chispas) si el hogar está provisto de una proteccion cerrada no desmontable y se cumplen las normas y dispositions nacionales vigentes.Esta restriccion no es valida para cocinas y placas de gas.
Cuanto menor sea la distancia entre la campana extractor y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractor debidas a la condensacion del vapor de agua.

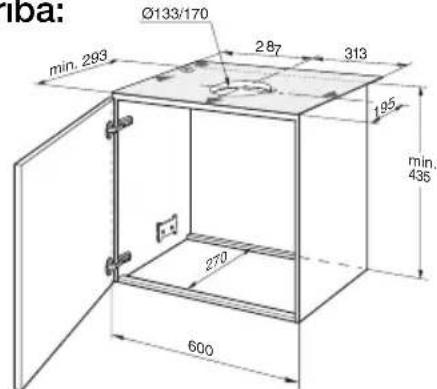

Funcioncimiento con evacuación del aire al exterior
El aire de evacuation para atraves de un túnel de ventilación hacía arriba o directamente hacía el exterior, a工程技术 de la correspondiente pared.
El aire de evacuación no debe pasado a ninguna chimenea de humos o gases de escape en servicios, ni tampoco a tuneles de ventilación de locales con hogares.
En caso de evacuation del aire al exterior,deferan observarse strictamente las normas y dispositions locales vigilentes al respecto.
En caso de hacer pasado el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicios, deben consultarse con el deshollinador del distrito competente, observando asimismo las normas yDispositionaciones nationales vigentes.
Si se utilizes la campana con evacuación del aire al exterior simultáneamente con un hogardependiente de una chimenea (por exemple calefactions de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que existe una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funciona es possible sin peligro si en el local de emplazimiento del hogar no se sobrepasa la depresion admissible de 4 Pa (0,04 mbares).
Esto se pueda lograr a工程技术 del libre acceso del aire de combustion a工程技术 deunas aberturas sin posibilidad de cierre ni bloqueo, por exemple puertas, ventanas, cajas murales para alimentacion y evacuation de aire u otheras medidas先进技术 como bloqueos reciprocos.
Cerciorarse de que existe una alimentacion suficiente del aire. De lo contrario el aire evacuado se vuela a utiliser para la admisión y se corre el peligro de intoxicacion.
La sola presencia de una caja mural para alimentacion o evacuation del aire, sin embargo, no constituya una garantia para la observacion de los limites de tolerancia validos.
Nota: En las consideraciones y valoraciones a estearto respecto siemprehabra que tener en cuesta todo el Conjunto del systemade ventilacion existente en la vivienda.Esta regla no es valida para las cocinas y placas de cocccion de gas.
Las campanas extractoras montadas con evacuacion del aire interior (sistema de recirculacion del aire), dotadas de bajo de carbion activo, poder configurar sin ninguno tipo de restricción.
Si la campana extractora trabajo con sistemas de evacuacion del aire al exterior,deferamontarse una valvula antirretorno, en caso de no estar esta ya incorpora de en el tubo de evacuacion del aire o en la caja mural. En caso de no incorporar la presente campana extractora dicha valvula antirretorno,la podra adquirir en el commercio especializzato.
Si el aire es evacuado pasando a工程技术 de la pared exterior, deben utilizar una caja mural telescópica.
Optima potencia de la campana extractora:
Tubo de evacuation corto y liso.
- Menor número de codos possible.
- Usar tubos de gran diametro (preferentemente con diametro de 150 mm) y codos de gran tamanio. Los tubos de evacuacion largos y con desigualdades, y la utilizacion de manyos tubos y codos de diametro(PCPOEYOperjudica el rendimiento optimo del aparato y provocan un aumento de ruidos desagradables durante su functionamento.
Tubos redondos Tubo de evacuationcorto: Dimetro interior minimo de 120~mm Tubo de evacuationmas largo: Dimetro interior minimo de 150~mm
Los canales planos deben poseer una
seccion interior equivalente a la de los tubos redondos.
No deben presentar angulos
demasiado agudos.
Diametro 120 mm,aprox 113~cm^3 Diametro 150 mm,aprox 177~cm^3
En caso de usar tubos con differentes diámetros: Colocar una tira de junta.
Al trabajo con sistemas de evacuacion del aire al exterior: Procurar una suficiente alimentacion de aire.
Evacuación del aire directamente haciayers:
Estaopyso sepuedecarac enel interiordearmarios altos,enfuncion del tamanodel tubode evacuacion del aire.
Paraarlodeberapracticarseunaabertura enelpanelposteriordelarmario,conla correspondienteentalladura para elcable deconexiona laredelectrica.
Evacuación del aire al exterior, hacía arriba: ©133/170
- Practicar paraarlouna abertura apropia
da, con una entalladura para el cable de
conexion a la red. - La plantilla se encuentra adjunta a
las instrucciones de montaje-. - En caso de incorporar el armario un fondo, Escotar el fondo en toda su anchura en una profundidad minima de 270 mm.
Acoplamento del tubo de evacuación de 150 mm de diametro:
Fijar el tubo de evacuacion del aire directamente en la tubuladura de evacuacion.
Conexión del tubo de evacuación del aire de 120 mm de diametro:
Montar el tubo reductor suministrado con el aparato en la calidad de aire. Los agujeros en la calidad de aire tienen que estar sellados.
Empalmar el tubo de evacuation en el tubo reductor.
Funcimiento con evacuación del aire hacía el interior (recirculación del aire)
- Filtro de carbón activo en caso de no existir la posibiliidad de trabajo con evacuación del aire hacía el exterior.
El kit de montaje completo, asi como los filtros de repuestos, se pueda adquirir en el commercio especializzato. Las referencias correspondentes figuran al final de estas instrucciones de uso.
Preparar el armario superior
Esta campana extractor ha sido disenada para su montaje en un armario superior con las siguientes medidas:
Anchura: 600 mm
Profundidad: 293 a 350 mm
En caso de montar la campana en un armario con una profundidad superior a los 293 mm, la campana se可以选择 desplazar hacer atras, aprovechando el espacio para colocar, por exemple, tarros de espécias.
Desplazar a tal efecto la plantilla en consecuencia hacer進一步.
La estabilidad del armario tiene que estar asegurada en todo momento tanto durante como antes del montaje de la campana, también en el caso de montaje al final de una fila de muebles.
- Marcar dos+puntos de fijacion por cada lateral, en el interior del armario. Perforarlos con un buril.
En caso de practicar los agujeros con la taladradora:
Broca de 2 mm y una profundidad maxima de perforacion de 10mm
Para marcar los+puntos de fijaciondebera emplearse la plantilla 1
-
Fijar las placas de sujeción.
-
Montar el armario con la puerta. Alinearo.
Observar la distancia minima de seguidad entre la plac de coccion y la campana extractoral Fig.1.
Montaje de la campana en el armario superior
Verificar la posicion de la puerta del armario. En caso necessario, alinearla de nuevo.
- Retirar el filtro antigrasa (veanse las instrucciones de uso).

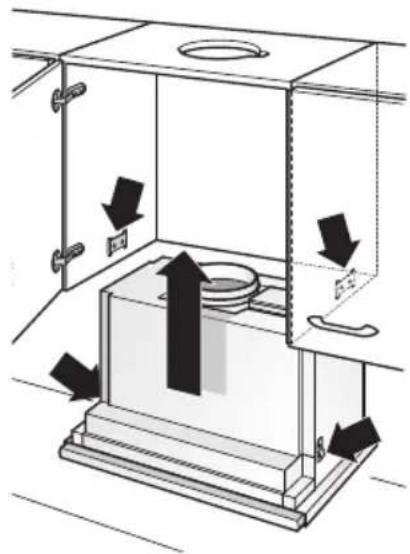

- Introducir la campana extractor en el armario desde abajo,hasta que las lenguetas de fijacion encajen firmamente.

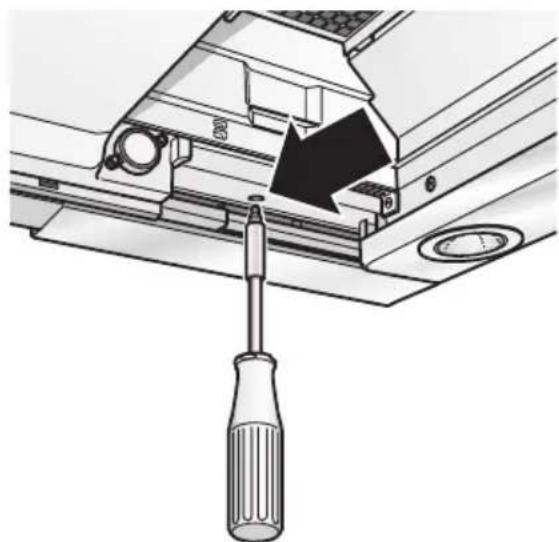

- Introducir los tornillos de fijación y apretarlos levamente con un destornillador electrico.
Alinear la campana extractora estando montada en el armario.
Apretar cuidadosamente antes tornillos de sujeción.
Verificar el asiento firme de la campana en el armario!
- Adaptar el revestimiento mural a las medidas necessarias (cortandolo con una sierra, por exemple).
Premontar el revestimiento mural con
ayuda de los clips de sujeccion
suministrados con el aparato.
Atornillar el revestimiento mural al
cuerpo del armario superior.
- Conducir el cable de conexión a la red electrica fauna del armario.
- Acoplanar los tubos al armario superior. - En caso Neededo, fazer el tubo Flexible a la parte superior (cubierta) del armario superior -
- Montar el filtro antigrasa en su sitio (veanse las instrucciones de uso).
Note: El cuerpo de la campana extractor se pueda revestir por exemple con placas de aglomerado de virutas.
Para ello deben observarse loTAILLE:
El entrepaso no debe apoyarse sobre el cuerpo de la campana extractor.
No fazer los materiales de revestimiento sobre el cuerpo de la campana.
Asegurar la calidad de acceso para la realizacion de los trabajo de mantenimiento.
Montaje de la campana en el armario superior

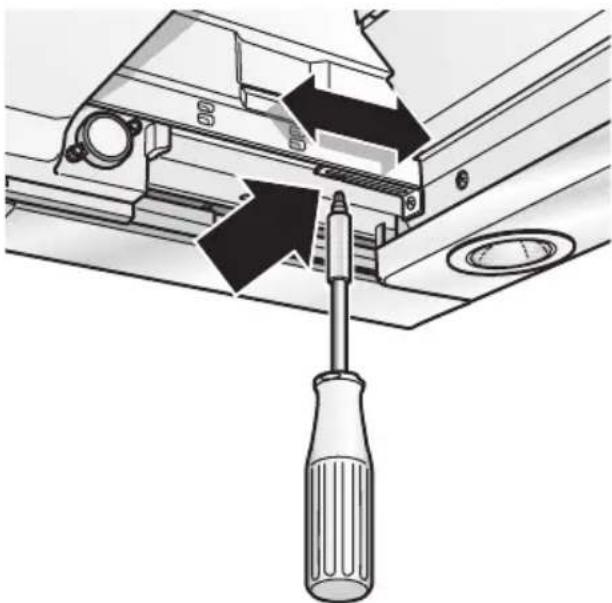

En caso de montar la campana en el armario superior en posicion desplazada,hacia extras, se pueda desplazar lostopes del cajon de bajo extraible haciaadelante.
Paraarlo, soltar los tornillos,desplazar lostopeshaciaadelanteyvolverapretarlos tornillos.
Peso en kg:
| Evacuación del aire al exterior | Recirculación del aire |
| 13,0 13,5 |
Nos reservamos el derecho de introducir modificaciones o cambio constructivos en los aparatos como consecuencia del progreso técnico.

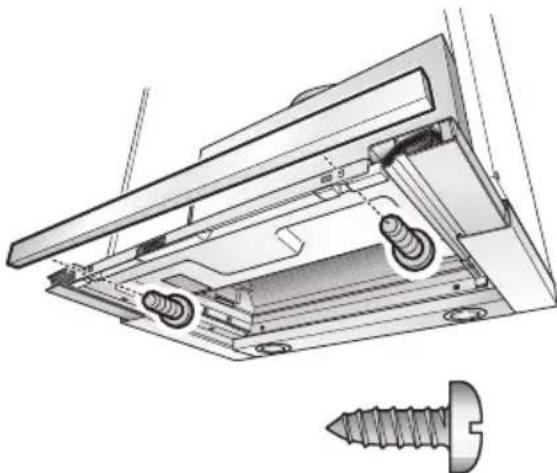

Montaje del tirador:
En la campana extractora telescopia hay que montar un tirador.
Este tirador peut ser un liston de madera que haga juego con los muebles de cocina, o un accesorio optional (vease la lista de accesorios.optionales de la ultima頁a en las presentes instrucciones).

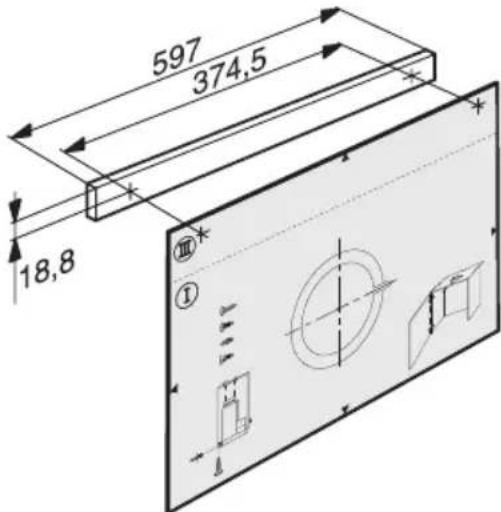

- Marcar tres+puestos de fijacion en el liston de madera con aplica de la plantilla Perforarlos con el buril.(Fig.15). En caso de practiar los agujeros con la taladradora: Broca de 2 mm y una profundidad maxima de perforacion de 10mm

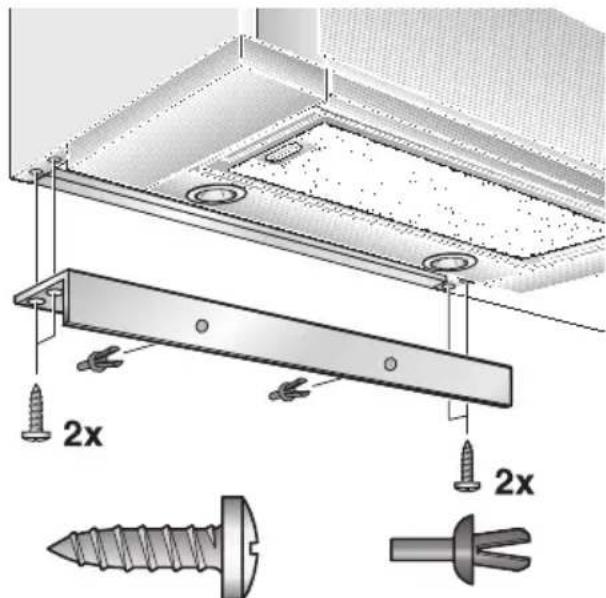

- Alinear el tirador y atornillarlo al cuerpo del aparato
Conexión electrica
La campana extractoría sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corrientedeferé encontrarse o montarse lo más cerca possible de la campana.
La toma de corriente con puesta a tierradeferara connectarse a trovés de uncircuito de corriente propio.
Datas para la connexion electrica:
Figuran en la plac de caractéristicas del aparato, a la que se pueda acceder tras desmontar el marco del filtro - en el interior del aparato.
En caso de reparacion de la campana, deberá disconnectarse siempre el aparato de la red electrica, antes de起初 los problemas correspondientes.
Longitud del cable de connexion a la red electrica: 1,30 m.
En caso de necessitar una connexion fija a la red electrica:
El aparato solo deben ser connectado a la red electrica por un instalador-electricista registrado como tal en la Empresa de abastecimiento de energia electrica de la zona. Como dispositivo de separacion se admiten interruptores con una abertura de contacto superior a 3mm y desconexion de todas las fases. Esto incluye interruptores LS y contactores.
La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.
Desmontar la campana extractora del armario superior
-
Desempalmar la connexion a la red electrica.
-
Desacoplar los tubos de evacuation del aire.
-
Desmontar el filtro.
-

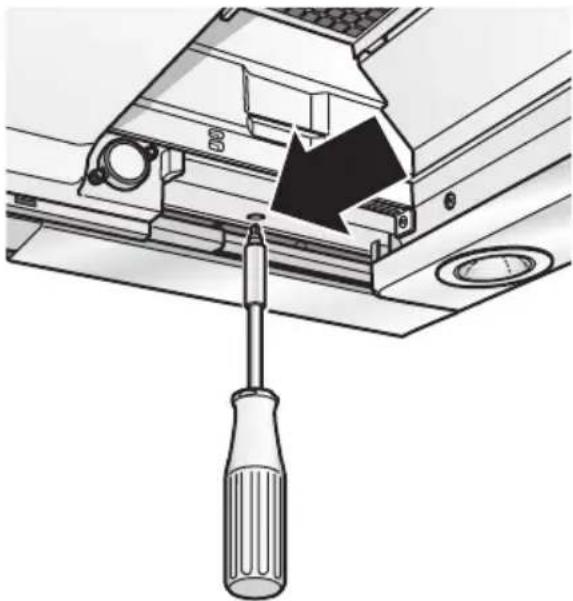

Soltar los tornillos de fijación de los laterales izquierdo y derecho, hasta que la campana extractor no baje más.
No levantar la campana extractor al soltar los tornillos de fjacion!
- Levantar brevemente la campana extractora hasta que desenclagen las lenguetas de fijacion. Retirar la campana hacia abajo.
Los tornillos de sujeción能把 sobresalir. Al alzar la campana extractor, no repliegar violently el cajón del filtró extraíble.
6. Preparativos para volver a montar la campana extractora:
Girar los tornillos de fijación de los laterales izquierdo y decrecho hacía adentro, hasta que las lengüetas de fijación se desplieguen lateralmente.
Ao telefonar, por favor indique:
N°E
FD
Filtro de carvão activo:
No caso de differedes diametros de tubo: aplicar una tira vedante.
No caso de funciona de evacuationo de ar assegurar o ingresso de ar fresco sufiente.
Altura: min. 435 mm.
