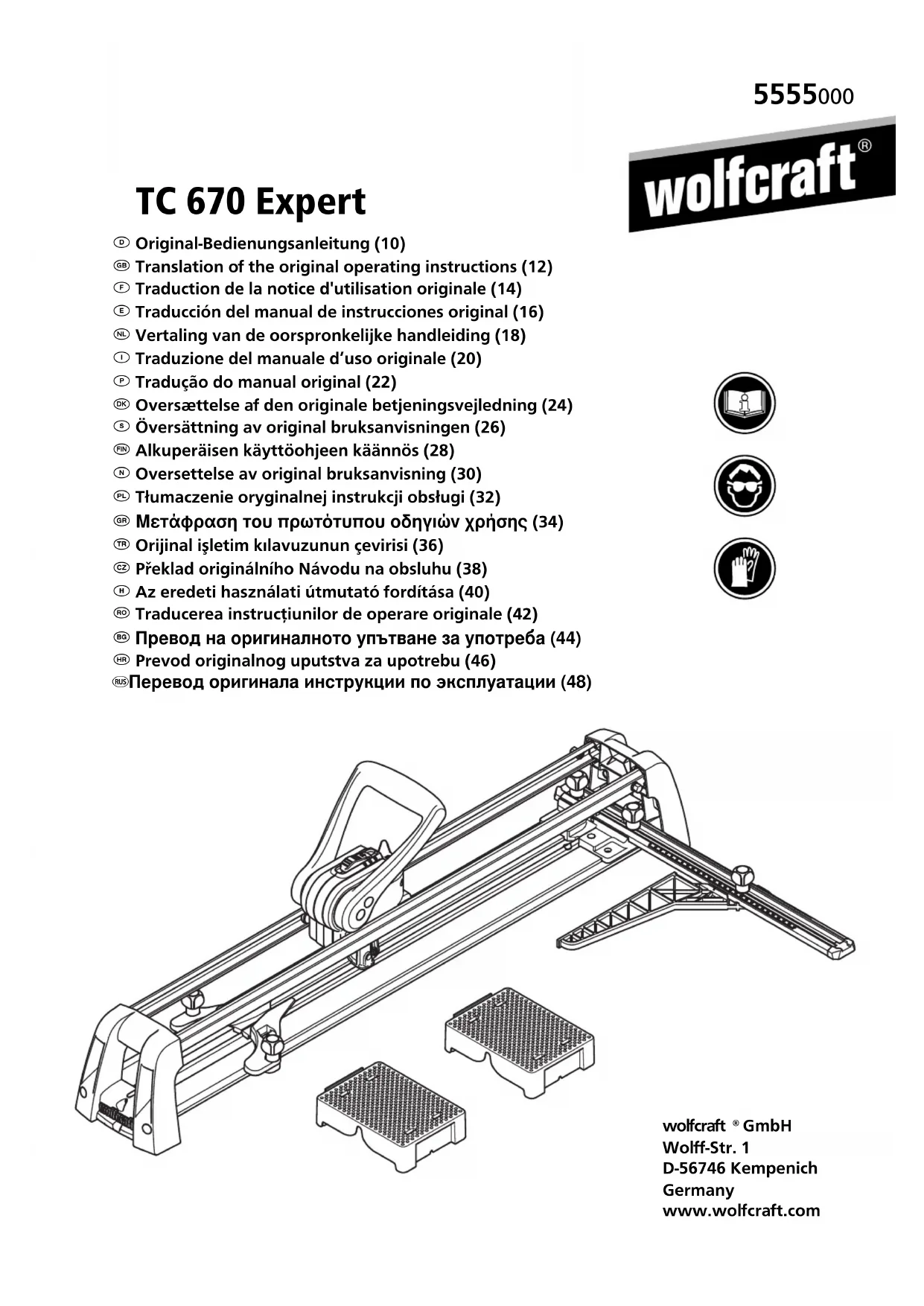

MODE D'EMPLOI 5555000 WOLFCRAFT

• ATTENTION ! Veuillez lire toutes les consignes de sécurité et instructions livrées d'origine avec le coupe-carrelage TL 670 Expert. Le fait de ne pas respecter les consignes de sécurité et instructions diverses peut occasionner des blessures.

• Conservez la notice d'utilisation en lieu sûr en vue d'une réutilisation future.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de l'appareil avec le levier en position de travail : 1015 x 155 x 305 mm (largeur x profondeur x hauteur) Longueur de coupe maximale : 670 mm Épaisseur du matériau : 4 - 14 mm Largeur de coupe max. avec butée : 300 mm Largeur de coupe min. : 15 mm (la nature du carrelage peut empêcher de l'atteindre) Poids : 2,5 kg

Maintenez les parties du corps à distance de l'outil de coupe, risque de blessures!

Avertissement : danger de nature

générale Veuillez lire la notice / les consignes ! Au sujet des informations générales Portez des lunettes de sécurité. Portez des gants de protection UTILISATION CONFORME Le coupe-carrelage est destiné à couper les carreaux vitrifiés, émaillés et en céramique, ainsi que le grès cérame fin, les carreaux en grès étiré de 4 à 14 mm et longs de 670 mm. Suivant le type et l'épaisseur des carrelages, une largeur de coupe minimum de 15 mm est possible. Le pré-règlage sur la hauteur du carrelage a lieu via un curseur (figure 7). Un levier permet d'ajuster la force de coupe (figure 8). La rupture du carrelage doit avoir lieu le plus près possible de son extrémité ; lors des coupes diagonales, il faut en plus que la pointe de rupturerepose complètement sur le carrelage. Les stabilisateurs latéraux livrées d'origine empêcheront les grands carrelages de basculer. La butée d'angle permet de réaliser des coupes parallèles et en angle de 45°. Elle se fixe des deux côtés du coupe-carrelage et permet des coupes répétitives avec une largeur de coupe comprise entre 50 mm min. et 300 mm max.). Pour une coupe diagonale précise, il faut utiliser la butée d’angle. Il ne faut utiliser que des molettes de coupe appropriées (ø 20 mm, épaisseur 3 mm et angle de coupe 110°) ainsi que des logements de molette d'origine. En cas d'utilisation non conforme, l’utilisateur est responsable des dommages/dégâts et accidents survenus. CONSIGNES DE SÉCURITÉ GÉNÉRALES

• Maintenez votre espace de travail propre et bien éclairé. Le désordre ou des espaces de travail non éclairés peuvent entraîner des accidents.

• Pendant l’utilisation de l’outil, éloignez les enfants et d’autres personnes. Vous risquez par distraction de perdre le contrôle de l’appareil.

• Portez des équipements de protection individuelle appropriés : Des lunettes de sécurité et des gants de protection empêchent les éclats de carreaux de vous blesser.

• Retirez les outils de montage avant d'utiliser l'outil. Un tournevis se trouvant à côté de l'outil risque d'occasionner des blessures.

• Portez des vêtements appropriés. Ne portez ni vêtement ample ni bijou. Éloignez les cheveux, vêtements et gants des pièces mobiles. Les vêtements amples, bijoux ou les cheveux longs peuvent être happés par les pièces en mouvement.

• Rangez les outils qui ne servent pas hors de portée des enfants. Ne permettez pas aux personnes qui ne maîtrisent pas l’usage de l’appareil ou qui n’ont pas lu les présentes instructions d’utiliser l’appareil. Les outils de coupe sont dangereux si des personnes inexpérimentées s’en servent.

• Avant d'entamer le travail, vérifiez le bon fonctionnement des appareils et outils. Ne travaillez jamais avec un outil endommagé ou émoussé.

• Posez le coupe-carrelage sur une surface dure, plane et horizontale. Si le coupe-carrelage tend à glisser ou bouger, impossible de guider le dispositif de coupe de façon régulière et sûre.

• Ne vous servez jamais du coupe-carrelage comme marchepied ou comme échelle. Le fait de vous tenir debout sur le produit peut décaler le centre de gravité et faire que le coupe-carrelage bascule.

• Ne traitez aucun autre matériau que les types de carreaux énoncés à la rubrique Utilisation conforme de ce produit.

• Veillez bien à ne pas approcher les doigts de la zone de coupe : risque d'écrasement et de coupe !

• N’enlevez pas de l'appareil les éclats, les résidus d'ébréchures ou matériaux similaires à l'air comprimé ; ils risqueraient de pénétrer dans les yeux et de provoquer des blessures graves ! Pour les retirer, utilisez un petit pinceau (figure 12).

• Ne montez pas de rallonge.au levier. BDAL 5555.000_116305555 26.09.2012 12:10 Uhr Seite 1415 LIVRAISON D'ORIGINE Déballez le coupe-carrelage TC 670 Expert et vérifiez que toutes les pièces illustrées sont bien livrées avec (figure 1). MONTAGE Commencez installer l'unité de coupe dans la position indiquée puis faites pivoter le levier dans le sens de la flèche. Ensuite, retirez les deux stabilisateurs latéraux du coupe-carrelage (figure 2). Montez maintenant la butée de série et/ou la butée d'angle (figure 3). Ensuite, montez la butée diagonale sans serrer, sur le guidage puis serrez les deux poignées rotatives (figure 4). Il est possible d'accrocher les deux stabilisateurs latéraux en fonction de l'application (figure 5).

CONSIGNES DE TRAVAIL

Coupes parallèles (90°) Pour détacher l'unité de coupe, basculez le levier dans le sens de la flèche puis poussez l'unité de coupe jusque contre le boîtier (figure 6). Ensuite, accrochez les stabilisateurs latéraux. Ajustage concernant l'épaisseur du matériau et de la largeur de coupe : commencez par mesurer l'épaisseur du carreau. Sur l'unité de coupe, réglez maintenant le levier (position 4 - 12 mm) voir l’illustration. Ensuite, introduisez le carreau dans l'appareil jusqu'à la butée. Vous avez la possibilité de régler directement via la butée d'angle les largeurs de coupe comprises entre 50 et 300 mm (en détail = exemple 160 mm voir illustration) ou de reporter la largeur de coupe avec un crayon sur le carreau (figure 7). Vérifiez que les trois vis poignées sont bien serrées sur la règle. Pour rayer la surface du carreau : réglez la poignée sur la position « min. ». Maintenant, posez la la molette sur le carreau et poussez l'unité de coupe avec la poignée jusqu'à parvenir en position finale / jusqu'à la butée. ATTENTION : si la pression exercée pour rayer le carreau avec la molette de coupe n'est pas suffisante, il faut mettre la poignée en position « max. » Si nécessaire, il est également possible de régler le bras de levier au niveau inférieure «4 - 12 mm». Effectuez toujours un essai de coupe (figure 8). Pour entaillerle carreau : basculez le bras de levier en arrière dans le sens de la flèche puis poussez-le vers le bas. Il faut que le coin de cassure soit positionné à l’avant du carreau ; ici, pour faciliter la cassure, un point de rupture a été incorporé dans la plaque. Le carreau se brise le long de la rayure (figure 9). Coupes en diagonale (45°), carreaux carrés. Montez la butée d'angle comme illustré. Dans l'appareil, placez le carreau avec un coin dans la rainure en V contre la butée. Faites coulisser la butée diagonale contre le carreau jusqu'à ce que la rainure en V heurte le coin du carreau. Ensuite, serrez les deux vis poignées Poussez la butée d'angle jusque contre le carreau puis serrez la vis poignée (figure 10). Maintenant, réglez l'épaisseur du matériau et celle de la rayure (figure 7 et 8). Commencez par rayer le carreau ; ensuite, pour le casser, il faut commencer par reculer un peu l'unité de coupe afin que le point de rupture appuie entièrement sur le carreau. Le carreau se brise le long de la rayure (figure 11). Transport Pour le transport, poussez l'unité de coupe jusqu'au milieu de l'appareil et, pour la bloquer, basculez le levier dans le sens de la flèche. Ensuite, rattachez les deux stabilisateurs latéraux. Montez la butée diagonale et la butée d'angle comme illustré, puis amenez le coupe-carrelage avec les deux mains à l'horizonale (figure 12).

MAINTENANCE GÉNÉRALE / SAV

• Vérifiez le coupe-carrelage avant chaque utilisation.

• Après chaque utilisation, retirez la poussière et les résidus dans les rails de guidage du coupe-carrelage.

• Enlevez les souillures avec un chiffon doux et humide. N'utilisez ni produit nettoyant ni solvant.

• Huilez ou graissez régulièrement les rails de guidage équipant le TC 670 Expert. Le mieux serait de l'huiler après chaque utilisation.

• Conservez toutes les consignes de sécurité et instructions dans un endroit sûr pour les relire ultérieurement. ENVIRONNEMENT Lors de l’élimination du coupe-carrelage TC 670 Expert, veuillez respecter les règlementations relatives à l’élimination de déchêts en vigueur dans votre localité. Garantie Ami bricoleur, vous venez d'acheter un produit wolfcraft

de haute qualité qui vous apportera beaucoup de satisfactions lors de vos travaux de bricolage. Les produits wolfcraft

possèdent un haut standard technologique et passent avant l'expédition aux revendeurs, par des phases intensives de test et de développement. Pendant la fabrication en série, des contrôles permanents et des test réguliers assurent le maintien du haut standard de qualité. Les développements techniques solides et les contrôles fiables de qualité vous donnent la garantie que vous avez fait un bon achat. Nous consentons sur le produit wolfcraft

acheté une garantie de 5 ans courant depuis la date d'achat, à condition que vous ne l'utilisiez qu'à des fins de bricolage dans votre foyer. Ne sont couverts par la garantie que les dégâts subis par l’appareil lui-même, et seulement ceux imputables à un vice de matière et de fabrication. Ne sont pas couverts par la garantie les vices et dégâts imputables à une utilisation inexperte ou à une maintenance insuffisante. Ne sont pas non plus couverts par la garantie les phénomènes d’usure habituels et l’usure habituelle à l’usage ainsi que les vices et dégâts dont le client avait connaissance au moment de conclure le contrat. Il n'est possible de faire valoir les recours en garantie que sur présentation de la facture/de la preuve d’achat. La garantie consentie par wolfcraft

ne restreint pas vos droits légaux en tant que consommateur (droits à mise en conformité, résiliation ou minoration, dommages et intérêts ou remboursement de la dépense).
