Type de produit	Récepteur/émetteur DMX sans fil
Marque	BeamZ
Modèle	BBP WDMX TransmitterReceiver 154.077
Catégorie	Contrôleur DMX
Alimentation	5 VDC / 0,5 A (adaptateur secteur inclus, 100-240 V~, 50/60 Hz)
Consommation	< 2,5 W
Connectique	Entrée DMX (XLR 3 broches), sortie DMX (XLR 3 broches via adaptateur en mode émetteur), entrée alimentation (DC jack)
Protocole	DMX512
Univers DMX	7 univers sélectionnables (1-7) par bouton encastré
Canaux par univers	1 à 512 canaux
Portée sans fil	Jusqu'à 100 mètres en champ libre
Fréquence	2,4 GHz
Fonction	Récepteur en mode standard, émetteur avec adaptateur XLR mâle/mâle fourni
Indicateurs LED	LED d'état (rouge/vert) et LED de sélection d'univers (couleur)
Dimensions	Environ 120 x 70 x 30 mm
Poids	Environ 200 g
Température de fonctionnement	5°C à 35°C
Humidité	Usage intérieur uniquement, ne pas exposer à l'humidité
Matériau du boîtier	Plastique
Accessoires fournis	Adaptateur secteur 5 VDC, câble DMX XLR mâle/mâle, notice d'utilisation
Certifications	CE
Garantie	2 ans (sous réserve des conditions)
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'eau, utiliser uniquement en intérieur, etc.
Réparabilité	Faire réparer par un technicien qualifié, utiliser des pièces d'origine

FOIRE AUX QUESTIONS - BBP WDMX TransmitterReceiver 154.077 BeamZ

Comment utiliser l'appareil comme émetteur ou récepteur ?

En mode standard, l'appareil fonctionne comme un récepteur. Pour l'utiliser comme émetteur, connectez l'adaptateur XLR mâle/mâle fourni à la sortie DMX et reliez-le à la sortie du contrôleur DMX. Assurez-vous que l'émetteur et le récepteur sont réglés sur le même univers.

Comment sélectionner l'univers DMX ?

Appuyez brièvement avec un objet fin sur le bouton encastré de sélection de l'univers. La LED témoin change de couleur pour indiquer l'univers sélectionné : rouge (1), vert (2), jaune (3), bleu (4), magenta (5), cyan (6), blanc (7).

Que signifient les LED sur l'appareil ?

La LED d'état s'allume brièvement en rouge à la mise sous tension. En fonctionnement, elle brille en rouge lorsque l'émetteur reçoit un signal DMX, puis en vert indiquant que le signal sans fil est reçu par le récepteur. La LED de sélection d'univers affiche la couleur correspondant à l'univers choisi.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes (plage autorisée : 5°C à 35°C).

Quel type d'alimentation est requis ?

L'appareil nécessite une alimentation de 5 VDC / 0,5 A via l'adaptateur secteur fourni. Branchez l'adaptateur sur une prise secteur 100-240 V~, 50/60 Hz. N'utilisez jamais un dimmer ou une alimentation réglable.

Que faire si l'appareil ne répond pas ?

Vérifiez d'abord l'alimentation et les connexions. Assurez-vous que l'émetteur et le récepteur sont réglés sur le même univers. Si le problème persiste, redémarrez l'appareil. En cas de dysfonctionnement persistant, contactez un technicien qualifié.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et propre pour nettoyer le boîtier. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides, car ils pourraient endommager le revêtement et provoquer des courts-circuits.

Puis-je connecter plusieurs récepteurs à un seul émetteur ?

Oui, vous pouvez utiliser plusieurs récepteurs réglés sur le même univers que l'émetteur. Chaque récepteur recevra le même signal DMX simultanément via la liaison sans fil 2,4 GHz.

Quelle est la portée du signal sans fil ?

La portée peut atteindre jusqu'à 100 mètres en champ libre, selon l'environnement. Les obstacles métalliques ou les murs épais peuvent réduire la portée. Assurez-vous que l'antenne est dégagée.

L'appareil est-il compatible avec tous les contrôleurs DMX ?

Oui, l'appareil utilise le protocole DMX512 standard. Il est compatible avec tout contrôleur DMX équipé d'une sortie DMX (XLR 3 broches). Les canaux DMX de 1 à 512 sont pris en charge pour chaque univers.

MODE D'EMPLOI BBP WDMX TransmitterReceiver 154.077 BeamZ

Nous you remercions d'avoir achete un appareil Beamz. Veuillez dire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez dire la notice avant utilise. Respectez impératifement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouies de ventilation.
• L'appareil n'est pas concu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branche pas et ne débranche pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rêostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'apparéil à la pluie ou à l'humidité.
• Seul un technician habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.
• Pendant le fonctionnement, le boitier est très chaud.

• Ne le touche pas pendant le fonctionnement et juste après.

• Afin d'éviter tout accident en entreprise, vous doivent respecter les conseils et instructions.
  Assurez l'appareil avec une élingue de sécurité s'il doit être monté au plafond. Utilisez un système de crochets. Assurez-vous que personne ne puisse se trouver sous l'appareil. Il doit être monté à 50 cm au moins de tout matériel inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement.

• Cet apparéil contient des LEDs de grande intensité. Né regardez pas directement les LEDs pour éviter tout troubles de la vision.
• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissiez pas l'appareil sans surveillance.
  N'utilise pas d'aerosols pour nettoyer les interrupteurs. Les résidus creent des depôts et de laGRAisse. En cas de dysfonctionnement,mandezon conseil a un spécialiste.
• Ayez toujours les mains propres pour utiliser l'appareil.
• Ne forcez pas les réglages.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant cause des interférences.
• Pour toute réparation, il faut impératifement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
  Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240 V~/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifie que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

CE symbole doit attirer l'attention de l'utilisateur sur les tensions élevées presents dans le boitier de l'appareil, pouvant engendrer une décharge électrique.

CE symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut creer des troubles de la vision. Les personnes photosensibles et epileptiques doivent prender en compte les effets que ce jeu de luziere peut causer.

Cet appareilporte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil.La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisé entre 5^ / 41^ et 35^ / 95^ .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une dechetterie. Demandez conseil aux autorités locales ou a toue revendeur. Données specifiques. Les valeurs actuelles peuvent legerement varier d'un appariel à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Beamz ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cea est également valable pour tous les dommages qu'elle que soit la forme.

DEBALLAGE

ATTENTION! Immediatement après reception, vérifie le contenu du carton et assurez-vous que tous les éléments sont bien prsentes et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être returné, faites-le dans l'emballage d'origine.

Si l'appareil a ete exposé à des fluctuations importantes de temperatures (par exemple après le transport), ne l'allumez pas immadiatement. De la condensation peut survenir. Laissez l'appareil eteint le temps qu'il attigne la temperature ambiente.

ALIMENTATION

Voutrouez sur l'etiquette a l'arriere de I'appareil, le type d'alimentation autiliser. Vercifie que la tension d'alimentation corresponde a ceIle mentionnee.Toute autre alimentation peut endommager I'appareil.Reliez I'appareil au secteur, il est pret a etre utilise.En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation reglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'accidie

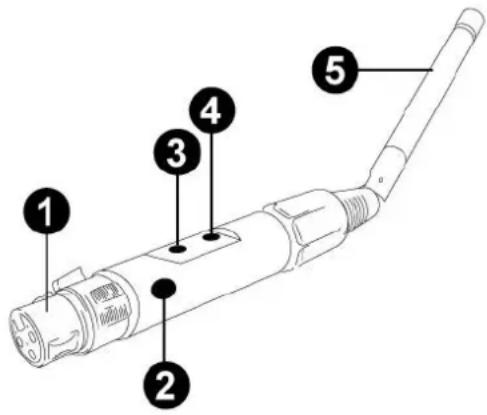

PRESENTATION

1. Connecteur DMX
2. Entree Power (adaptateur 5 VDC / 0,5 A)
3. LED tímoin DMX de l'univers
4. Bouton de sélection de l'univers
5. Antenne

Remarque: En mode standard, cet appeareil fonctionne comme un récepteur; si vous l'utilise combiné avec l'adaptateur XLR male / XLR male livre, vous pouvez également l'utiliser comme émetteur.

FONCTIONNEMENT

1. Reliez I'emetter au contrroleur DMX et le recepteur à l'entrée DMX de l'appareil géré par DMX.
2. Mettez l'émetteur et le récepteur en fonction en reliant son alimentation à l'entrée alimentation et à une prise secteur (100-240 V~, 50/60 Hz). La LED d'état brille brievement en rouge.
3. Reglez l'émetteur et le transmetteur sur le même univers. Appuyez brièvement avec un objet fin sur le bouton encastré. L'univers sélectionné est indiqué par le témoin LED en couleur.

Univers DMX	Couleur	Canaux DMX
1	Rouge	1 ~ 512
2	Vert	1 ~ 512
3	Jaune	1 ~ 512
4	Bleu	1 ~ 512
5	Magenta	1 ~ 512
6	Cyan	1 ~ 512
7	Blanc	1 ~ 512

1. Dés que l'émetteur recoit un signal DMX, le témoin d'etat brille en rouge. Peu de temps après, les témoins d'etat des récepteurs commencer à briller en vert indiquant que le signal DMX est reçu. Les apparciels gérés par DMX peuvent restant parent et restreçons via 2,4 GHz.

REGLAGES

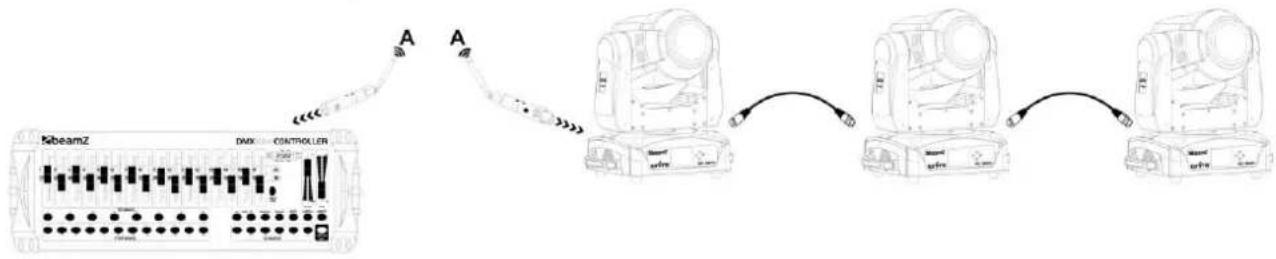

1 Univers sans fil + cordon DMX

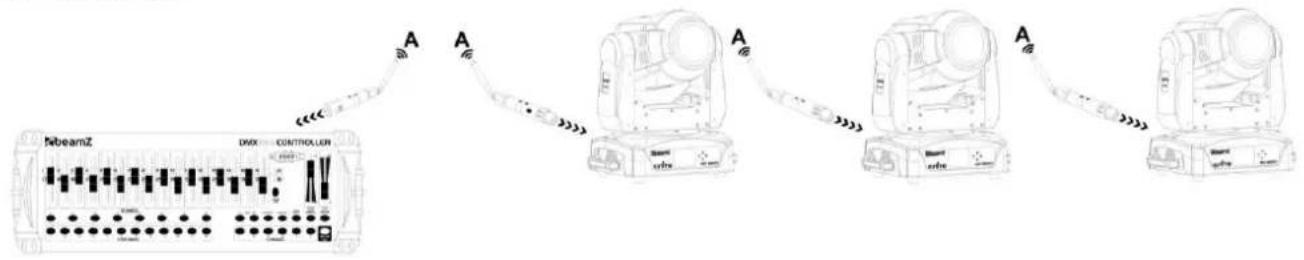

1 Universans sans fil

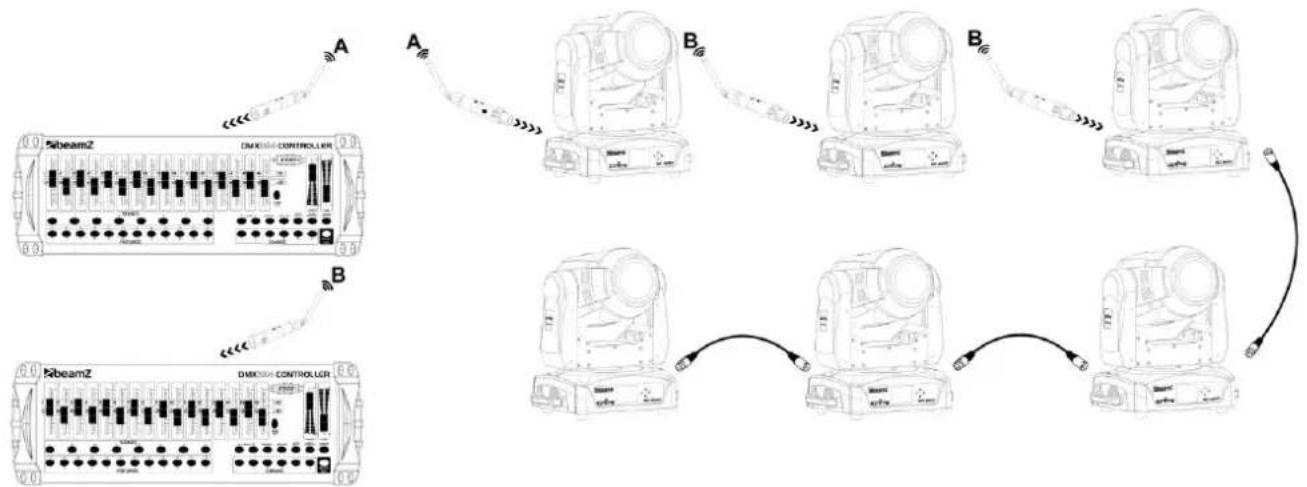

Davantage d'univers sans fil
