Type de produit	Caméra de surveillance
Marque	Panasonic
Modèle	GPKS162
Dimensions (unité de commande)	120 (L) x 36 (H) x 157 (P) mm
Dimensions (tête de caméra)	17 (Diamètre) x 35,5 (P) mm
Poids (unité de commande)	550 g
Poids (tête de caméra)	14 g
Alimentation	12 V CC, 0,5 - 0,7 A (classe 2)
Type de capteur	CCD à transfert de charges interligne 1/2 pouce, 752 (H) x 582 (V) pixels
Résolution horizontale	480 lignes
Éclairement minimum	3 lux (f/1,4, AGC ON)
Rapport signal/bruit	50 dB (luminance)
Sortie vidéo	Composite 1,0 Vcc/75 ohms (BNC x2), S-Video (Y/C)
Balance des blancs	ATW, AWC, Manuel (avec réglage R/B)
Fonctions	Compensation de contre-jour (BLC), contrôle automatique d'éclairage, ELC, AGC, niveau vidéo
Longueur max. câble entre tête et unité	10 mètres (câble optionnel GP-CA162/10)
Température de fonctionnement	-10°C à +50°C
Accessoires optionnels	Objectifs grand angle, téléphoto, trou d'épingle ; adaptateur monture C ; câbles 2/3/3,8/10 m
Entretien et nettoyage	Couper l'alimentation ; nettoyer avec un chiffon sec ; utiliser une poire à objectif ou du papier spécial pour l'objectif
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir ; utiliser uniquement une alimentation 12 V CC classe 2

FOIRE AUX QUESTIONS - GPKS162 PANASONIC

Quel type d'alimentation nécessite la caméra Panasonic GPKS162 ?

La caméra nécessite une alimentation en courant continu de 12 V, avec une consommation de 0,5 à 0,7 A, de classe 2. Utilisez exclusivement une source adaptée.

Quelle est la résolution maximale de cette caméra ?

La résolution horizontale est de 480 lignes, grâce au capteur CCD à transfert de charges de 752 x 582 pixels.

Quel est l'éclairement minimum nécessaire pour obtenir une image ?

L'éclairement minimum est de 3 lux avec l'objectif à f/1,4 et le contrôle automatique de gain (AGC) activé.

Comment nettoyer l'objectif de la caméra ?

Utilisez une poire à objectif pour enlever la poussière, puis un papier spécial pour objectif. Évitez les solvants et les chiffons abrasifs. Veillez à couper l'alimentation avant tout nettoyage.

Quels types de sorties vidéo sont disponibles ?

La caméra offre deux sorties vidéo composite sur connecteurs BNC (1,0 Vcc/75 ohms) ainsi qu'une sortie S-Vidéo (Y/C) pour une meilleure qualité d'image.

Comment régler la balance des blancs ?

Utilisez le sélecteur WHITE BAL : ATW pour un réglage automatique continu, AWC pour un calage automatique avec mémorisation, ou MANU pour un réglage manuel des gains rouge et bleu. En mode AWC, appuyez sur la touche AWC SET après avoir pointé la caméra vers un objet blanc.

Qu'est-ce que la fonction de compensation de contre-jour (BLC) ?

La fonction BLC permet d'optimiser l'exposition dans les scènes à fort contraste. Elle offre plusieurs modes : préréglages 1 et 2 avec des zones d'analyse différentes, ou un mode automatique qui détecte la zone la mieux adaptée.

Quelle est la longueur maximale du câble entre la tête et l'unité de commande ?

La distance maximale est de 10 mètres, à l'aide du câble optionnel GP-CA162/10. Des câbles de 2, 3 et 3,8 mètres sont également disponibles.

Puis-je utiliser la tête de caméra avec d'autres systèmes ?

Oui, la tête GP-KS162H est compatible avec la plupart des systèmes de caméra vidéo existants, tels que les magnétoscopes, imprimantes vidéo ou enregistreurs à disquette, élargissant ainsi les applications.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais ouvrir l'appareil ni l'exposer à la pluie ou à l'humidité. Coupez toujours l'alimentation avant de brancher/débrancher les câbles. Utilisez uniquement une alimentation 12 V CC de classe 2. Ne dirigez pas la caméra vers le soleil.

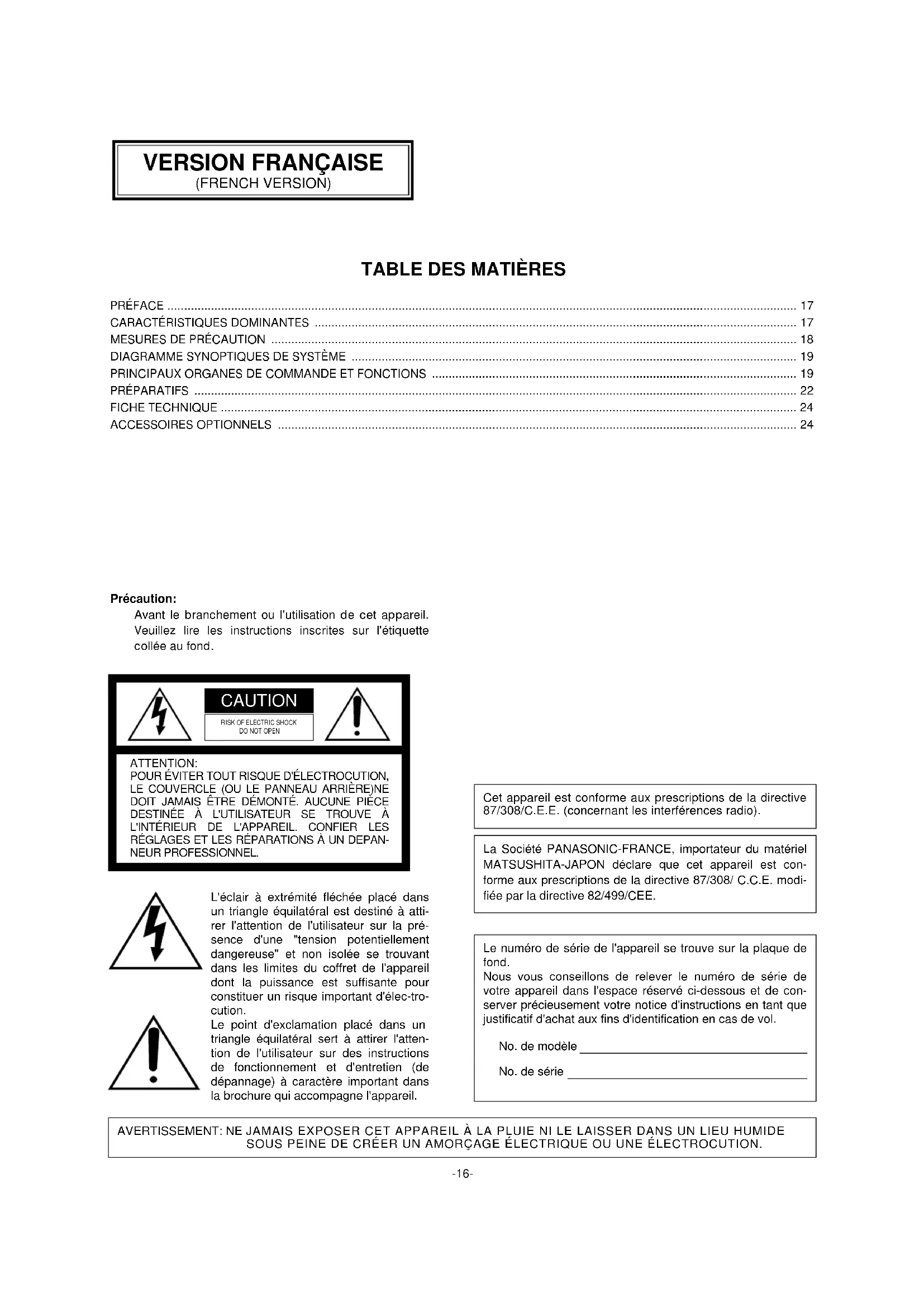

MODE D'EMPLOI GPKS162 PANASONIC

Name des Herstellers/Importeurs

Avant le branchement ou l'utilisation de cet appareil. Veuillez lire les instructions inscrites sur l'étiquette collée au fond.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION:

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, LE COUVERCLE (OU LE PANNEAU ARRIÈRE) NE DOIT JAMAIS ÊTRE DÉMONTÉ. AUCUNE PIECE DESTINÉE À L'UTILISATEUR SE TROUVE À L'INTÉRIEUR DE L'APPAREIL. CONFIER LES RÉGLAGES ET LES RÉPARATIONS À UN DEPANNEUR PROFESSIONNEL.

L'éclair à extrémité fléchée placé dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'une "tension potentiellement dangereuse" et non isolée se trouvant dans les limites du coffret de l'appareil dont la puissance est suffisante pour constituer un risque important d'élec-trocution.

Le point d'exclamation placé dans un triangle équilatéral sert à attirer l'attention de l'utilisateur sur des instructions de fonctionnement et d'entretien (de dépannage) à caractère important dans la brochure qui accompagne l'appareil.

Cet appareil est conforme aux prescriptions de la directive 87/308/C.E.E. (concernant les interférences radio).

La Société PANASONIC-FRANCE, importateur du matériel MATSUSHITA-JAPON déclare que cet appareil est conforme aux prescriptions de la directive 87/308/ C.C.E. modifiée par la directive 82/499/CEE.

Le numéro de série de l'appareil se trouve sur la plaque de fond.

Nous vous conseillons de relever le numéro de série de votre appareil dans l'espace réservé ci-dessous et de conserver précieusement votre notice d'instructions en tant que justificatif d'achat aux fins d'identification en cas de vol.

No. de modèle ____

No. de série ____

AVERTISSEMENT: NE JAMAIS EXPOSER CET APPAREIL À LA PLUIE NI LE LAISSER DANS UN LIEU HUMIDE SOUS PEINE DE CRÉER UN AMORÇAGE ÉLECTRIQUE OU UNE ÉLECTROCUTION.

PRÉFACE

L'unité de commande de caméra vidéo Panasonic GP-KS162CU a été conçue pour être mise en service avec la tête de caméra vidéo GP-KS162H optionnelle.

Ce système offre l'avantage de solutionner les problèmes d'espace qui sont souvent le grand souci de nombreuses installations vidéo. Son poids ne dépasse pas 16 g et la remarquable capacité de cette caméra vidéo de télévision à circuit fermé n'excède pas deux tiers de pouce de diamètre et moins de deux pouces de long. L'unité de commande de caméra vidéo GP-KS162CU et la tête de caméra vidéo GP-KS162H optionnelle peuvent être élognées de dix mètres en utilisant le câble de raccordement optionnel de 10 mètres. Ceci fait que la souplesse d'emploi tout à fait exceptionnelle de l'unité de commande de caméra vidéo GP-KS162 vous permet d'obtenir tout un ensemble de nouveaux angles d'observation et vous permet de filmer là où il était encore très difficile de le faire. Avec un dispositif à transfert de charges de 440 000 éléments de 1/2 pouce, la résolution horizontale est supérieure à 480 lignes tandis que le rapport signal-sur-bruit est de 50 dB. Un sélecteur d'éclairage automatique vous permet d'obtenir des images nettes aux couleurs d'excellente qualité sous un éclairement minimum de 3 lux et à une ouverture f/1,4.

En outre, un objectif grand angle de faible diamètre a été réalisé par la firme Matsushita permettant d'obtenir une haute définition standard même avec des sujets rapprochés de 4/5e de pouce de la caméra vidéo.

Les variations chromatiques sont analysées instantanément et corrigées par un microordinateur interne à l'unité de commande GP-KS162CU, Le calage approprié de la balanced des blancs est réalisé en utilisant le circuit incorporé d'analyse automatique de balance des blancs (ATW). Ceci permet d'effectuer un calage du blanc des couleurs rouge et bleue par procédé manuel et d'obtenir ainsi une reproduction optimale des couleurs.

La tête de caméra vidéo peut également être utilisée avec la plupart des systèmes de caméra vidéo qui existent à l'heure actuelle. Également avec des mageétoscopes, imprimantes vidéo ou enregistreur à disquette, ce qui permet d'élargir et de créer considérablement les modes d'applications actuels et une foule de nouveaux.

Avec la tête de caméra vidéo GP-KS162H

1. Analyseur d'image par dispositif à transfert de charges à interligne de 1/2 de pouce de 752 (H) x 582 (V) éléments d'image.
2. Définition horizontale de 480 lignes.
3. Éclairement minimum de 3 lux à f/1,4.
4. Rapport signal-sur-bruit de 50 dB.
5. Sélection commutable de réglage de balance des blancs par analyse automatique (ATW), de commande de réglage automatique de balance des blancs (AWC) ou de commande de réglage manuel de balance des blancs.
6. Commutateur de contrôle automatique d'éclairage permettant de contrôler le niveau de sortie vidéo et d'obtenir un niveau régulier quelle que soit la luminosité du sujet.
7. Le contrôle de niveau vidéo permet d'ajuster à volonté le niveau vidéo.
8. Les modes de préréglage l'préréglage 2 et de réglage automatique sont associés de la fonction de compensation de contre-jour (BLC).
9. Un mode AWC à deux mémoires est disponible.
10. Alimentation à courant continu de 12 V.
11. Possibilité de raccordement par câble sur une longueur maximum de 10 mètres entre la tête de caméra vidéo et l'unité de commande de caméra vidéo.
12. Sortie vidéo S-VHS prévue.

Les numéros de modèle qui sont mentionnés dans les instructions d'utilisation n'ont aucune suffixe indiqué.

MESURES DE PRÉCAUTION

• Ne jamais essayer de démonter cette caméra vidéo de surveillance ni le dispositif de commande de la caméra vidéo.
  Ne jamais retirer les vis de fixation ni les éléments du coffret de la caméra vidéo de surveillance sous peine de risque d'électrocution. Aucun composant destiné à l'utilisation du propriétaire de l'appareil n'a été placé à l'intérieur. Confier les réglages et le dépannage à un technicien professionnel.

- Ne jamais exposer la caméra vidéo de surveillance ni le dispositif de commande de caméra vidéo de surveillance à la pluie ni la soumettre à l'humidité et éviter de la lacer dans des lieux humides.

Prendre immédiatement les mesures qui s'imposent si la caméra vidéo de surveillance ou le dispositif de comande de caméra vidéo de surveillance a été mouillé. Couper tout de suite l'alimentation et demander à un technicien professionnel de vérifier les appareils.

Non seulement l'humidité risque d'endommager la caméra vidéo de surveillance ou le dispositif de commande de caméra vidéo de surveillance, mais ceci peut également favoriser une électrocution dans les pires cas.

- Limites de température ambiante de fonctionnement. Ne jamais installer la caméra vidéo de surveillance dans un endroit où la température est inférieure à -10^ et supérieure à +50^ .

- Prendre soin de ne rien laisser tomber à l'intérieur de la caméra vidéo.

Par exemple, le fait de laisser tomber des objets métalliques dans la caméra vidéo risque de l'endommager définitivement.

- Ne jamais écraser ni coincer le cordon de la caméra vidéo.

Ne jamais plier le cordon de la caméra vidéo à un point tel que des boucles ayant un diamètre inférieur au rayon du cordon soient formées.

• Ne jamais diriger la caméra vidéo de surveillance vers le soleil.
  Que la caméra soit mise en service ou non, il ne faut jamais la diriger directement vers le soleil.
  Prendre toutes les précautions nécessaires aux environs de projecteurs d'éclairage ou de toute autre source lumineuse puissante et des objets réfléchissants la lumière.

- Comment prendre soin de la caméra vidéo Après avoir coupé l'alimentation, nettoyer les surfaces extérieures de la caméra vidéo avec un morceau de tissu sec. Si les saletés ou l'accumulation de poussière sont difficiles à retirer, nettoyer avec un morceau de tissu imprégné d'un produit neutre.

Se servir de papier à objectif (en vente dans les magasins spécialisés de votre quartier) pour nettoyer la surface de l'objectif.

- Raccorder uniquement la caméra vidéo à une source d'alimentation de 12 V de courant continu, 0,5 à 0,7 A, de classe 2.

- Après avoir fait usage de la caméra vidéo, couper son alimentation avec l'interrupteur d'alimentation et remettre le capuchon de l'objectif en place sur la tête de caméra vidéo.

- Toutes les opérations relatives à l'installation de cet appareil doivent être confiées à des dépaneurs professionnels ou des installateurs de système.

Attention:

Le branchement ou le débranchement du câble de raccordement de la caméra vidéo au/du dispositif de commande de caméra vidéo doit être réalisé après avoir coupé l'alimentation. Le branchement ou le débranchement du câble de raccordement de la caméra vidéo à/de l'unité de commande de caméra vidéo doit être réalisé après avoir coupé l'alimentation. En ne respectant pas cette procédure, la caméra vidéo risque a'être endoammagée.

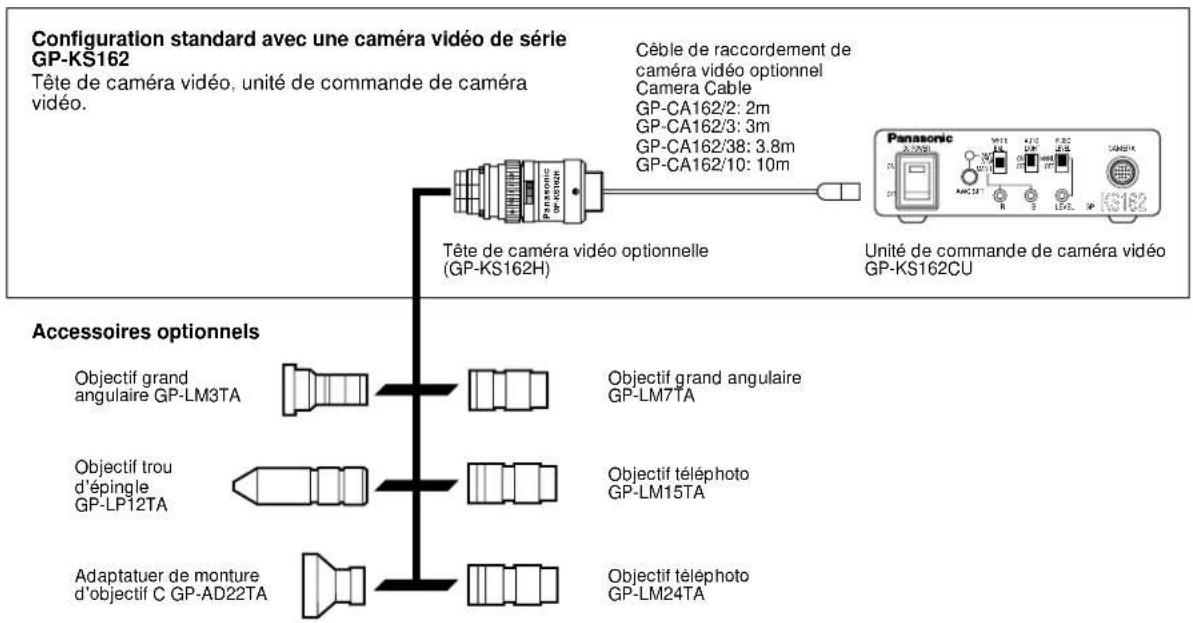

DIAGRAMME SYNOPTIQUES DE SYSTÈME


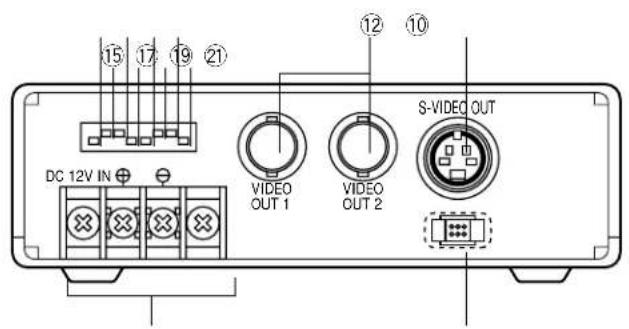

PRINCIPAUX ORGANES DE COMMANDE ET FONCTIONS

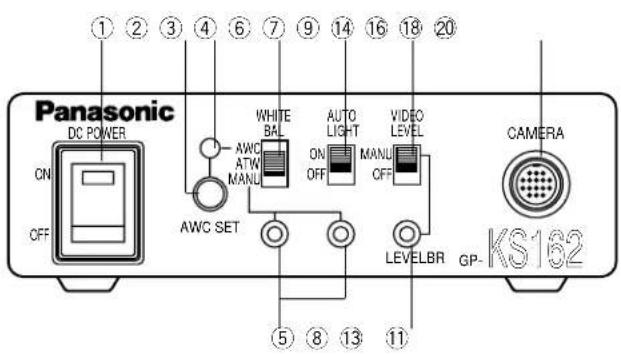

Unité de commande de caméra vidéo GP-KS162CU

Panasonic DC POWER CN1 OFF ① ② ③ ④ ⑥ ⑦ ⑨ ⑪ ⑯ ⑮ ⑱ ⑳ ⑳ AWC SET WHITE BAL AUTO LIGHT ON OFF MANU OFF VIDEO LEVEL LEVELBR GP- CAMERA KS162

DC 12V IN VIDEO OUT 1 VIDEO OUT 2 S-VIDEO OUT

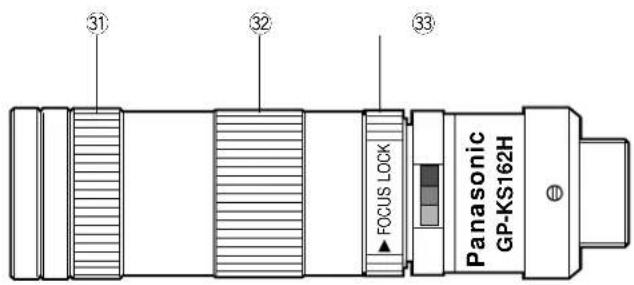

Tête de caméra vidéo optionnelle GP-KS162H et objectif optionnel GP-LM7TA

① ② ③ FOCUS LOCK Panasonic GP-KS162H

Unité de commande de caméra vidéo GP-KS162CU

1. Interrupteur d'alimentation marche-arrêt de courant continu (DC POWER, ON/OFF)
2. Touche de sélection de calage de balance des blancs (AWC SET)

Cette touche est utilisée pour caler la balance des blancs après avoir placé le sélecteur de calage de balance des blancs (4) en position AWC.

1. Indicateur de balance des blancs

2. Sélecteur de calage de balance des blancs (WHITE BAL, AWC/ATW/MANU)

AWC : Le calage de la balance des blancs est réalisé automatiquement et en permanence par détection des caractéristiques/température de couleur de la source d'éclairage analysée au traverse de l'objectif, ce qui permet de contrôler le gain du signal du rouge et du signal du bleu. L'indicateur de balance des blancs s'allume pendant que le calage a lieu.

Remarque: Lorsque l'interrupteur d'écart de calage de la balance des blancs est mis en service, un réglage précis du calage du gain du signal du rouge et du signal du bleu peut être effectué au moyen des commandes de réglage de gain du rouge et du bleu ^5° après avoir fait le calage de la balance des blancs. Les limites de réglage se situent environ entre 2 200 K et 10 000 K.

ATW : La balance des blancs est automatiquement et continuellement calée par détection des caractéristiques/la température de couleur de la source d'éclairage au travers de l'objectif et en contrôlant le gain des signaux du rouge et du bleu même lorsque les caractéristiques/la température de couleur varient.

Remarque: Lorspue l'interrupteur d'écart de calage de la balance des blancs est mis en service, un réglage précis du calage du gain du signal du rouge et du signal du bleu peut être effectué au moyen des commandes de réglage de gain du rouge et du bleu après avoir fait le calage de la balance des blancs. Les limites de réglage se situent environ entre 2 300 K et 6 000 K.

MANU: Le calage du gain du signal du rouge et du signal du bleu peut être effectué manuellement au moyen des commandes de réglage de gain du rouge et du bleu.

Les limites de réglage se situent environ entre 2 200 K et 10 000 K.

1. Commandes de réglage de gain du rouge et du bleu (R/B)

Ces commandes sont utilisées pour effectuer le calage du gain de la balance des blancs du gain du rouge et du bleu.

1. Commutateur de contrôle automatique d'éclairage (AUTO LIGHT ON/OFF)

ON: Lorsque ce commutateur est placé en position ON, le niveau de sortie du signal vidéo est calé sur un niveau optimum avec une utilisation combinée de l'interrupteur marche/arrêt de contrôle électronique de lumière (14) et de l'connecteur marche/arrêt de contrôle automatique de gain (15).

1. Sélecteur de niveau vidéo

Ce sélecteur commande permet de sélectionner le niveau vidéo.

OFF: Lorsque le sélecteur est en position OFF, le signal vidéo est appliqué suivant un niveau standard.

MANU: Lorsque le sélecteur est en position MANU, le niveau vidéo est ajustable au moyen de la commande de réglage de niveau vidéo (8).

Remarque: Ce sélecteur peut être utilisé en qualité de commande de réglage bidirectionnel en fonction de la valeur de réglage de la commande de réglage de niveau vidéo (8).

1. Commande de réglage de niveau vidéo (LEVEL)

Cette commande contrôle le niveau vidéo lorsque le sélecteur de niveau vidéo (7) se trouve en position MANU.

La commande de réglage de niveau vidéo dépend du positionnement de l'interrupteur marche/arrêt d'éclairage automatique (6) comme indiqué ci-après.

AUTO LIGHT OFF :

Le niveau vidéo diminue quand la commande est tournée dans le sens inverse des aiguilles d'une montre.

Le niveau vidéo augmente quand la commande est tournée dans le sens des aiguilles d'une montre.

Le calage du niveau vidéo de la position centrale de la commande est supérieur au niveau standard.

AUTO LIGHT ON :

Le niveau vidéo standard diminue quand la commande est tournée dans le sens inverse des aiguilles d'une montre.

Le niveau vidéo standard augmente quand la commande est tournée dans le sens des aiguilles d'une montre.

Le calage du niveau vidéo standard de la position centrale de la commande est supérieur au niveau standard.

1. Connecteur de câble de caméra vidéo (CAMERA)

Ce connecteur à 16 broches est utilisé pour effectuer le branchement du câble optionnel de caméra vidéo.

Attention: Le branchement ou le débranchement du câble de raccordeemnt de la caméra vidéo doit être réalisé après avoir coupé l'alimentation avec l'interrupteur d'alimentation.

1. Connecteurs de sortie vidéo S (S-VIDEO OUT)

Les signaux de luminance (Y) et de chrominance (C) d'un magnétoscope S-VHS ou d'un moniteur vidéo sont présents à ce connecteur.

Configuration de broches

No. de broche	Description
1. Masse Y2. Masse C3. Sortie de signal Y: 0,7 Vcc (niveau Y/75 ohms)4. Sortie de signal C: 0,3 Vcc (niveau de synchronisation de la sous-porteuse de chrominance/75 ohms)

11. Connecteur de réglage EVR

Ce connecteur est utilisé pour effectuer le raccordement à un EVR.

12. Connecteurs de sortie vidéo (BNC) (VIDEO OUT 1,2)

Un signal vidéo composite de 1,0 Vcc 75 ohms est présent à ce connecteur.

13. Bornes d'entrée 12V de courant continu (DC 12V IN)

Ces bornes de raccordement permettent de recevoir du courant d'alimentation nominal continu de 12V, 0,5A-0,7A.

MESURES DE PRÉCAUTION: RACCORDER CES BORNES UNIQUEMENT À UNE ALIMENTATION 12V C.C. DE CLASSE 2.

14. Interrupteur marche/arrêt de

contrôle électronique de limière (ELC) off

Les conditions d'éclairage peuvent être contrôlées par le mode d'obturation électronique pour filmer des sujets fortement éclairés.

Ce interrupteur est utilisé pour débrayer la fonction ELC.

Le conserver normalement en position de service.

15. Interrupteur marche/arrêt de

contrôle automatique de gain □ off

Le niveau vidéo peut être contrôlé par le gain de l'amplificateur vidéo pour filmer des sujets faiblement éclairés.

Cet interrupteur est utilisé pour débrayer la fonction AGC.

Le conserver normalement en position de service.

En mode de mise en service d'éclairage automatique, le mode de réglage est différent suivant la combinaison de positionnement choisie interrupteur marche/arrêt de contrôle électronique de limière (14) et interrupteur marche/arrêt de contrôle automatique de gain (15), comme indiqué ci-dessous.

		Interrupteur marche/arrêt de contrôle électronique de lumière (14)
Interrupteur marche/arrêt de contrôle automatique de gain (15)		En service Hors service
	En service	ELC appliqué AGC appliqué	ELC débrayé AGC appliqué
	Hors service	ELC appliqué AGC débrayé	Fonction d'éclairage débrayée

16. Interrupteur marche/arrêt

d'écart de balance des blancs ■ off

Un réglage précis peut être réalisé en mode AWC/ATW avec les commandes de calage de gain R/B (5) quand cet interrupteur marche/arrêt est mis en service.

Cet interrupteur est normalement conservé en position hors service.

17. Interrupteur marche/arrêt

de mode AWC à deux mémoires off

La mise en service de cet interrupteur permet d'utiliser deux modes de mémorisation de calage de la balance des blancs.

La fonction du sélecteur de balance des blancs est modifiée comme indiqué ci-dessous quand cet interrupteur marche/arrêt est mis en service.

WHITE BAL Mise en service par l'interrupteur AWC 1 ATW MANU AWC 2

18/19. Sélecteur de mode de

compensation de contre-jour (BLC)

La zone d'analyse de compensation de contre-jour peut être sélectionnée en mode opérationnel d'éclairage automatique.

00: BLC hors service (toutes les zones)

01: Préréglage BLC 1 (zone d'analyse de format 1)

10: Préréglage BLC 2 (zone d'analyse de format 2)

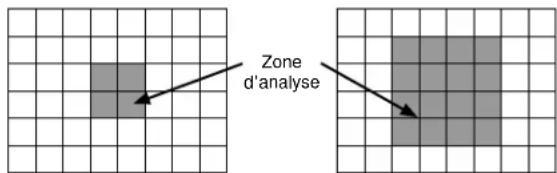

Zone d'analyse

Préréglage BLC 1 Préréglage BLC 2

11: Zone d'analyse automatique

Le réglage de zone d'analyse automatique est plus particulièrement efficace par rapport à l'ombrage optique qui se forme sur le pourtour de l'écran quand un instrument optique est utilisé.

Dans ce cas, cette caméra vidéo de surveillance détecte automatiquement la zone d'analyse après de la fonction AWC sur des sujets blancs.

Cette fonction est neutralisée quand le calage de balance des blancs est refait.

En mode AWC, le réglage de zone d'analyse automatique est possible.

20. Sélecteur de niveau

d'ouverture de diaphragme ■ off

Le niveau d'ouverture de diaphragme peut être sélectionné avec ce sélecteur. Un niveau élevé peur être obtenu en mettant la fonction en service avec le sélecteur.

Un niveau réduit peur être obtenu en mettant la fonction hors service avec le sélecteur.

21. Sélecteur de câble

Ce sélecteur est prévu pour un câble optionnel GP-CA162/38 et GP-CA162/10.

ATTENTION: METTRE CE SÉLECTEUR EN SERVICE AVANT DE METTRE SOUS TENSION.

Quand un câble optionnel est utilisé, GP-CA162/2 et GP-CA162/3, positionner le sélecteur sur arrêt.

Tête de caméra vidéo optionnelle GP-KS162H et objectif optionnel GP-LM7TA

31. Bague de réglage manuel d'ouverture

Cette bague permet d'effectuer un réglage manuel du diaphragme de l'objectif.

32. Bague de mise au point

Cette bague est utilisée pour effectuer la mise au point de l'image. Pour ce faire, desserrer la bague de blocage de mise au point (33) en la faisant tourner dans le sens des aiguilles d'une montre (vue de l'avant de la caméra vidéo) puis en manoeuvrant la bague de mise au point jusqu'à ce que l'image soit nette et que la définition de l'image soit parfaite. Serrer ensuite la bague de blocage de mise au point en tournant la bague de blocage de mise au point (33) dans le sens inverse des aiguilles d'une montre.

33. Bague de blocage de mise au point

Cette bague est utilisée pour bloquer la bague de mise au point.

PRÉPARATIFS

Attention: Conserver l'interrupteur d'alimentation de la caméra vidéo en position OFF pendant toute la durée de l'installation.

GP-KS162H avec un objectif GP-LM3TA, GP-LM7TA, GP-LM15TA, GP-LM24TA ou GP-LP12TA

1. Retirer le capuchon de protection avant de la tête de caméra vidéo et vérifier que la surface du filtre optique de la tête de caméra vidéo est propre.

Capuchon de protection avant

Si la surface du filtre optique est sale ou empoussiérée, la nettoyer avec une poire à objectif spécialement étudiée pour l'entretien des objectifs d'appareils photographiques (en vente dans les magasins spécialisés de votre quartier) ou le papier à objectif qui est fourni.

1. Tourner complètement la bague de blocage de mise au point dans le sens des aiguilles d'une montre. Monter l'objectif trou d'épingle, l'objectif grand angle ou l'objectif super grand angle sur la caméra vidéo de surveillance en opérant une rotation lente en agissant dans le sens des aiguilles d'une montre.

Bague de blocage de mise au po

GP-KS162H avec un GP-AD22TA et un objectif optionnel à monture C

1. Retirer le capuchon de protection avant de la tête de caméra vidéo et vérifier que la surface du filtre optique de la tête de caméra vidéo est propre.

Capuchon de protection avant

Si la surface du filtre optique est sale ou empoussiérée, la nettoyer avec une poire à objectif spécialement étudiée pour l'entretien des objectifs d'appareils photographiques (en vente dans les magasins spécialisés de votre quartier) ou le papier à objectif qui est fourni.

1. Monter l'objectif à monture C optionnel et l'adaptateur de monture C GP-AD22TA en agissant dans le sens des aiguilles d'une montre.

1. Tourner complètement la bague de blocage de mise au point dans le sens des aiguilles d'une montre. Monter l'objectif et l'adaptateur de monture C sur la caméra vidéo en leur imprimant une rotation lente dans le sens des aiguilles d'une montre.

Bague de blocage de mise au point

Attention: Si la taille de l'objectif à monture C optionnel dépasse 50,8 mm de diamètre, 70 mm de long et 300 g, une fixation de la caméra vidéo et de l'objectif doit être réalisée.

FICHE TECHNIQUE (En combinaison avec la tête de caméra vidéo de surveillance optionnelle GP-KS162H)

Analyseur d'image : Dispositif à transfert de charges interligne de 1/2 de pouce de 752 (H) x 582 (V) éléments d'image

Résolution horizontale : 480 lignes

Éclairement minimum de scène : 3 lux (à f/1,4, avec un réglage de contrôle automatique de gain en service et mieux

que 30 IRE du signal de luminance)

5 lux (à f/1,6, avec un réglage de contrôle automatique de gain en service et mieux

que 30 IRE du signal de luminance)

Rapport signal-sur-bruit : 50 dB (conditions normales, signal de luminance)

Sortie vidéo : Signal vidéo composite 1,0 Vcc/75 ohms, connecteur BNC x 2

Système de balayage : Entrelacé 2 : 1

Synchronisation : Interne seulement

Balance des blancs : Balance des blancs par analyse automatique (ATW)/commande de balance

des blancs automatique (AWC)/réglage manuel (MANU)

Contrôle de gain : Interrupteur marche/arrêt d'éclairage automatique, niveau vidéo (arrêt/manuel)

Commutateurs : Mode de balance des blancs (ATW/MANU/AWC), sélection AWC (SET),

éclairage automatique, niveau vidéo (arrêt/manuel)

Commandes : Gain R, B, niveau vidéo

Source d'alimentation : Courant continu de 12 V, 300 mA

Longueur de câble de caméra vidéo : Câble GP-CA162/2 2 mètres, câble GP-CA162/3 3 mètres, câble GP-CA162/38

3,8 mètres, câble GP-CA162/10 10 mètres

Limites de température ambiante : -10°C à +50°C

Encombrement : Unité de commande de caméra vidéo : 120 (L) x 36 (H) x 157 (P) mm

Tête de caméra vidéo : 17 (Diamètre) x 35,5 (P) mm

Poids : Unité de commande de caméra vidéo : 550 g

Tête de caméra vidéo : 14 g

Les poids et dimensions indiqués sont approximatifs.

Sous réserve de modification des renseignements techniques sans préavis.

ACCESSOIRES OPTIONNELS

• Câble de caméra vidéo GP-CA162/2, GP-CA162/3, GP-CA162/38 ou GP-CA162/10
  • Monture C d'objectif GP-AD22TA
• Objectif grand angle GP-LM3TA ou GP-LM7TA
  • Objectif trou d'épingle GP-LP12TA
  • Télé-objectif GP-LM15TA ou GP-LM24TA
  • Tête de caméra vidéo de surveillance GP-KS162H
